ISO 16946:2024

Non-destructive testing - Ultrasonic testing - Specification for a step wedge standard block

This document specifies the requirements for the dimensions, material, and manufacture of a steel step wedge standard block for the setting of an ultrasonic instrument.

Essais non destructifs — Contrôle par ultrasons — Spécifications relatives au bloc étalon à gradins

Le présent document spécifie les exigences relatives aux dimensions, au matériau constitutif et à la fabrication d’un bloc étalon à gradins en acier pour le réglage d’un appareil de contrôle par ultrasons.

General Information

• Status: Published
• Publication Date: 04-Jun-2024
• ICS: 19.100 - Non-destructive testing
• Technical Committee: ISO/TC 135/SC 3 - Ultrasonic testing
• Drafting Committee: ISO/TC 135/SC 3 - Ultrasonic testing
• Current Stage: 6060 - International Standard published
• Start Date: 05-Jun-2024
• Due Date: 14-Oct-2025
• Completion Date: 05-Jun-2024

Relations

• Revises: ISO 16946:2017 - Non-destructive testing - Ultrasonic testing - Specification for step wedge calibration block
• Effective Date: 15-Oct-2022

Overview

ISO 16946:2024 - Non-destructive testing - Ultrasonic testing - Specification for a step wedge standard block - defines the material, dimensions and manufacturing requirements for a steel step wedge standard block used to set ultrasonic instruments. The third edition updates terminology (replacing “calibration block” with “standard block”), adds a CAD file link, and aligns Clause 4 with related ISO blocks.

Key topics and requirements

• Scope: Requirements for dimensions, material and manufacture of a steel step wedge standard block for setting ultrasonic instruments.
• Material: Steel grade S355J0 (EN 10025-2) or equivalent.
• Semi‑finished block: Recommended starting size before heat treatment: 320 mm × 120 mm × 30 mm.
• Heat treatment (required sequence):
  • Austenitize at 920 °C for 30 min
  • Rapid water quench
  • Temper at 650 °C for 3 h
  • Cool in still air
  • Remove at least 2 mm from all surfaces after heat treatment
• Dimensional tolerances:
  • Length and width: ±0.1 mm
  • Step thickness: −0.02 mm for steps ≤ 12.5 mm; −0.1 mm for larger steps
  • All external surfaces machined to surface roughness R ≤ 0.8 µm
• Ultrasonic verification and homogeneity:
  • Internal discontinuity check after heat treatment using a longitudinal wave probe (≥10 MHz, 10–15 mm transducer)
  • Set gain to produce grain scatter noise at 10% of screen height
  • No internal echo amplitude greater than grain scatter noise
• Sound velocity requirements:
  • Longitudinal wave velocity in step thickness direction v_l = (5920 ± 30) m/s
  • Velocity determination accuracy: ±0.2% (±12 m/s)
  • For reliable velocity measurement, larger rectangular blocks (thickness > 25 mm) are recommended
• Marking & documentation:
  • Permanent reference marks, manufacturer name/logo, ISO number (ISO 16946) and unique serial number
  • Manufacturer must issue a statement of conformity including the measured longitudinal wave velocity

Applications and users

• Primary use: setting the time base and sensitivity of ultrasonic test equipment during practical inspection work.
• Typical users:
  • NDT laboratories and inspection teams
  • Ultrasonic equipment manufacturers and service/calibration providers
  • Suppliers of standard blocks and calibration accessories
  • Quality and compliance departments in industries using ultrasonic testing
• Note: the step wedge block is intended to check certain instrument characteristics and assist in instrument setup, not to fully calibrate or validate all instrument performance.

Related standards

• ISO 2400 - Calibration block No. 1 (reference for large rectangular block and velocity determination)
• ISO 7963 - Calibration block No. 2
• ISO 19675 - Calibration block for phased array testing (PAUT)
• ISO 5577 - Ultrasonic testing vocabulary
• EN 10025-2 - Steel grade S355J0 technical delivery conditions

Keywords: ISO 16946:2024, step wedge standard block, ultrasonic testing, non-destructive testing, NDT, S355J0, sound velocity, surface roughness, calibration block.

Standards Content (Sample)

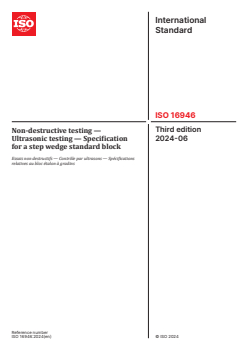

International
Standard
ISO 16946
Third edition
Non-destructive testing —
2024-06
Ultrasonic testing — Specification
for a step wedge standard block
Essais non destructifs — Contrôle par ultrasons — Spécifications
relatives au bloc étalon à gradins
Reference number
© ISO 2024
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii

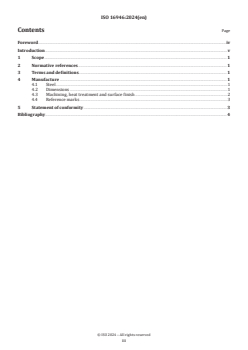

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Manufacture . 1
4.1 Steel .1
4.2 Dimensions .1
4.3 Machining, heat treatment and surface finish .2
4.4 Reference marks .3
5 Statement of conformity . 3
Bibliography . 4

iii

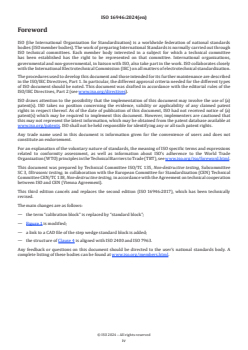

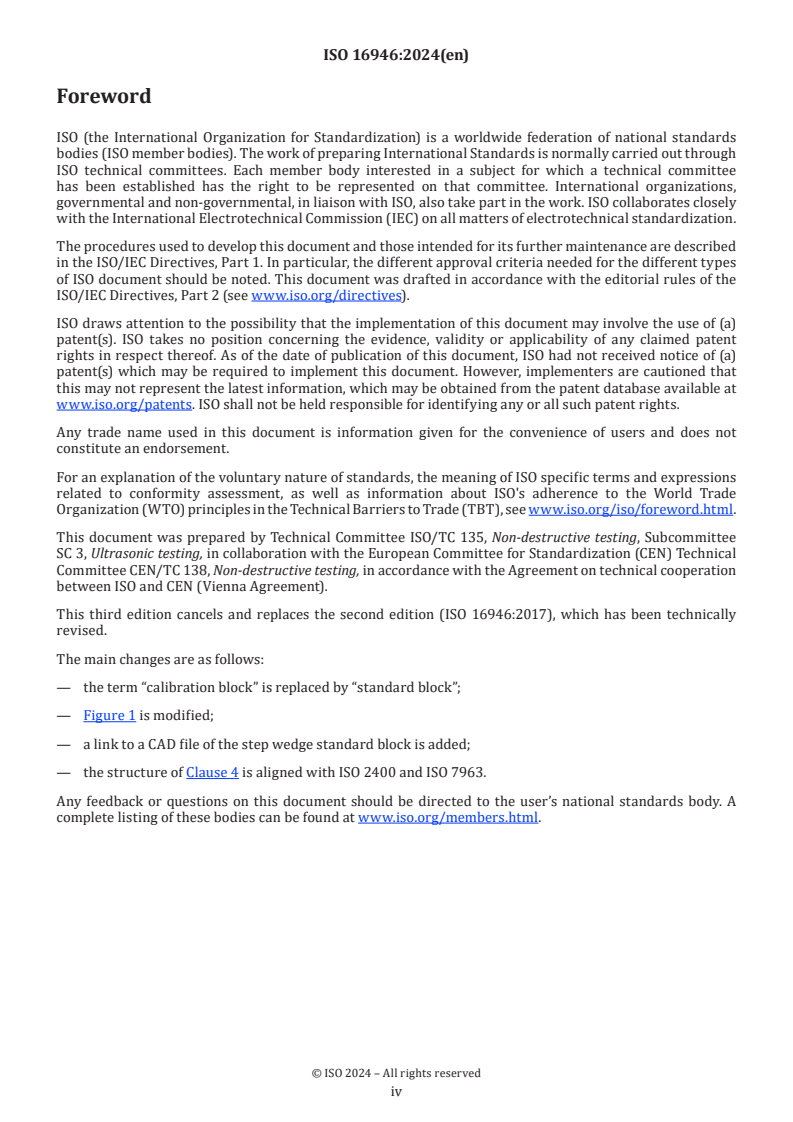

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 135, Non-destructive testing, Subcommittee
SC 3, Ultrasonic testing, in collaboration with the European Committee for Standardization (CEN) Technical
Committee CEN/TC 138, Non-destructive testing, in accordance with the Agreement on technical cooperation
between ISO and CEN (Vienna Agreement).
This third edition cancels and replaces the second edition (ISO 16946:2017), which has been technically
revised.
The main changes are as follows:
— the term “calibration block” is replaced by “standard block”;
— Figure 1 is modified;
— a link to a CAD file of the step wedge standard block is added;
— the structure of Clause 4 is aligned with ISO 2400 and ISO 7963.
Any feedback or questions on this document should be directed to the user’s national standards body. A
...

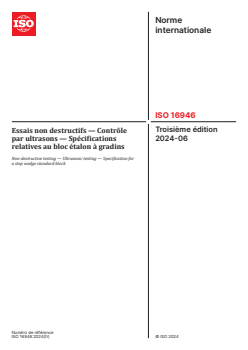

Norme
internationale
ISO 16946
Troisième édition
Essais non destructifs — Contrôle
2024-06
par ultrasons — Spécifications
relatives au bloc étalon à gradins
Non-destructive testing — Ultrasonic testing — Specification for
a step wedge standard block
Numéro de référence

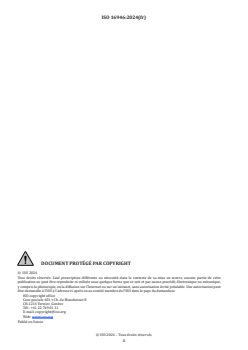

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2024
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii

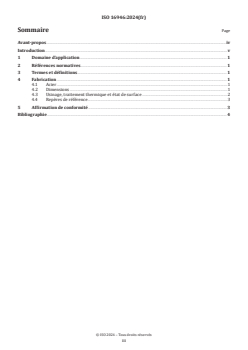

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Fabrication . 1
4.1 Acier .1
4.2 Dimensions .1
4.3 Usinage, traitement thermique et état de surface .2
4.4 Repères de référence . .3
5 Affirmation de conformité . 3
Bibliographie . 4

iii

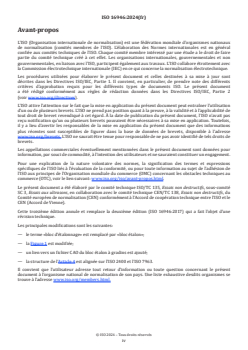

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO, participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n'avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L'ISO ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits de
brevets.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir le lien suivant: www.iso.org/iso/avant-propos.html.
Le présent document a été élaboré par le comité technique ISO/TC 135, Essais non destructifs, sous-comité
SC 3, Essais aux ultrasons, en collaboration avec le comité technique CEN/TC 138, Essais non destructifs, du
Comité européen de normalisation (CEN) conformément à l’Accord de coopération technique entre l’ISO et le
CEN (Accord de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 16946:2017) qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— le terme «bloc d’étalonnage» est remplacé par «bloc étalon»;
— la Figure 1 est modifiée;
— un lien vers un fichier CAO du bloc étalon à gradins est ajouté;
— la structure de l’Article 4 est alignée sur l’ISO 2400 et l’ISO 7963.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/members.html.

iv
Introduction
Un bloc étalon à gradins permet, lors de l
...
