ISO 1437:2017

Rubber compounding ingredients - Carbon black - Determination of sieve residue

ISO 1437:2017 specifies a method for determining the water-wash sieve residue from regular, untreated carbon black for the rubber industry. It may not be applicable to oil-treated blacks because the oil could prevent proper wetting of the black by water.

Ingrédients de mélange du caoutchouc — Noir de carbone — Détermination du refus sur tamis

L'ISO 1437:2017 spécifie une méthode pour la détermination du refus sur tamis des noirs de carbone non traités, destinés à l'industrie du caoutchouc. Il peut ne pas être applicable aux noirs de carbone traités avec de l'huile, celle-ci pouvant empêcher le mouillage du noir par l'eau.

General Information

• Status: Published
• Publication Date: 05-Jan-2017
• ICS: 83.040.20 - Rubber compounding ingredients
• Technical Committee: ISO/TC 45/SC 3 - Raw materials (including latex) for use in the rubber industry
• Drafting Committee: ISO/TC 45/SC 3/WG 3 - Carbon black, silica and rubber chemicals
• Current Stage: 9093 - International Standard confirmed
• Start Date: 01-Jul-2022
• Completion Date: 13-Dec-2025

Relations

• Revises: ISO 1437:2007 - Rubber compounding ingredients - Carbon black - Determination of sieve residue
• Effective Date: 12-Dec-2015

Overview

ISO 1437:2017 specifies a laboratory method for determining the water-wash sieve residue of regular, untreated carbon black used as a rubber compounding ingredient. The method measures particulate residue retained on a test sieve after washing a known mass of carbon black with controlled water flow. It is not intended for oil‑treated blacks because oil can prevent proper wetting by water.

Key topics and requirements

• Scope: Applies to regular, untreated carbon black for the rubber industry; oil‑treated blacks may be unsuitable.
• Principle: Wash a known test portion through a selected test sieve, dry the retained residue and weigh it to calculate sieve residue.
• Apparatus:
  • Test sieves (phosphor bronze or stainless steel) per ISO 565; typical apertures: 500 µm, 125 µm, 45 µm.
  • Sieving funnel/container, nozzle, water pressure regulating device, filter with a wire screen at least as fine as the test sieve, rubber hose for washing funnel sides.
  • Balance (±0.1 g) and analytical balance (±0.1 mg).
  • Gravity‑convection oven capable of 125 °C ±1 °C (uniformity ±5 °C).
• Procedure highlights:
  • Clean filter and set water pressure to 0.20 ± 0.04 MPa; pre‑flush sieve for 3 minutes.
  • Weigh a test portion (≥100 g) to 0.1 g, add to funnel while water flows; a wetting agent may be used.
  • Wash until effluent is clear, rub residue lightly to break agglomerates, wash an additional 2 minutes.
  • Dry sieve residue at 125 °C for 1 hour, transfer and weigh to 0.1 mg.
• Expression of results:
  • As mg/kg (ppm): R = (mass of residue / mass of test portion) × 10^6
  • Or as percentage: R = (mass of residue / mass of test portion) × 100
• Precision: Annex A reports repeatability and reproducibility (pooled values): repeatability r ≈ 37.1%, reproducibility R ≈ 129%. Bias is not determinable for this method.
• Test report must reference ISO 1437 and include sample ID, sieve aperture, apparatus and pressure, results with units, and test date.

Applications and users

ISO 1437:2017 is used by:

• Quality control and testing laboratories in the rubber and tire industry
• Carbon black manufacturers for product specification and production control
• Raw‑materials procurement and materials engineers for incoming inspection
• Certification and compliance testing where sieve residue (fines/coarse particles) affects processing or performance

Related standards

• ISO 565 - Test sieves (nominal opening sizes)
• ISO/TR 9272 - Determination of precision for test method standards (used for precision assessment)
• ASTM D1514 - Comparable ASTM method for carbon black sieve residue (informative reference)

Keywords: ISO 1437, carbon black, sieve residue, rubber compounding ingredients, water‑wash, sieve testing, laboratory method, precision, reproducibility.

Standards Content (Sample)

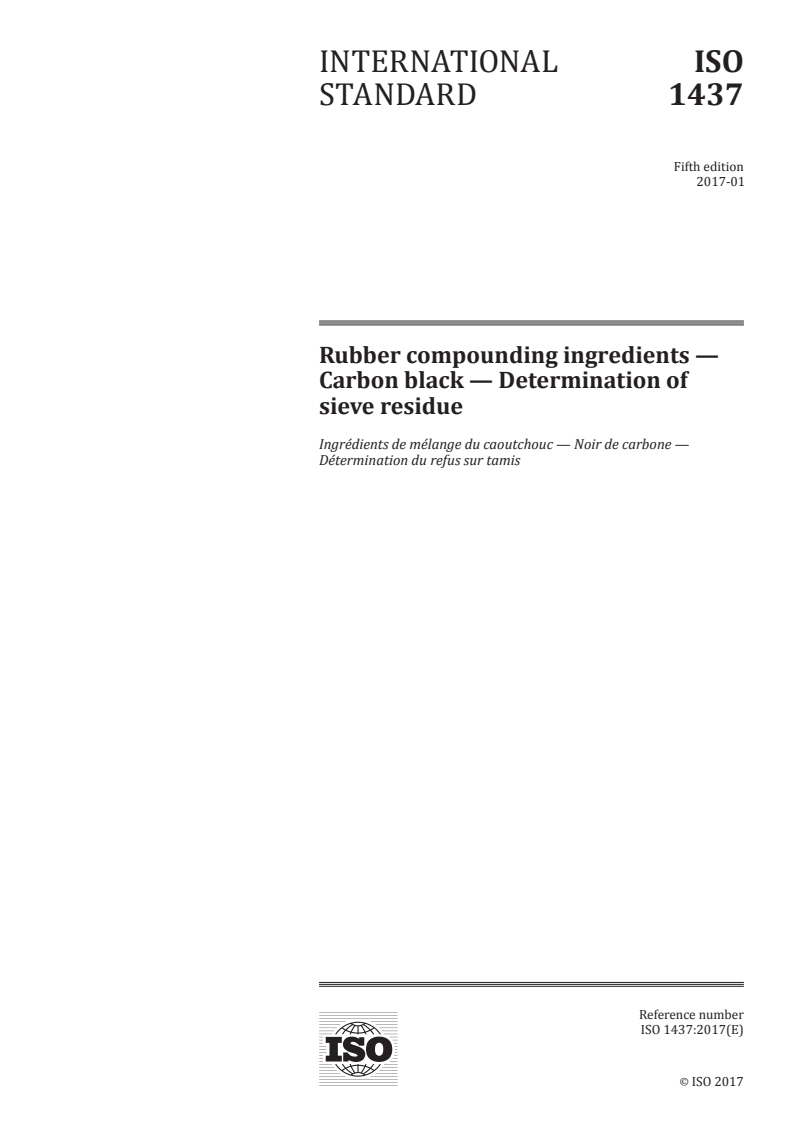

INTERNATIONAL ISO
STANDARD 1437
Fifth edition
2017-01
Rubber compounding ingredients —
Carbon black — Determination of
sieve residue
Ingrédients de mélange du caoutchouc — Noir de carbone —
Détermination du refus sur tamis
Reference number
©
ISO 2017
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – All rights reserved

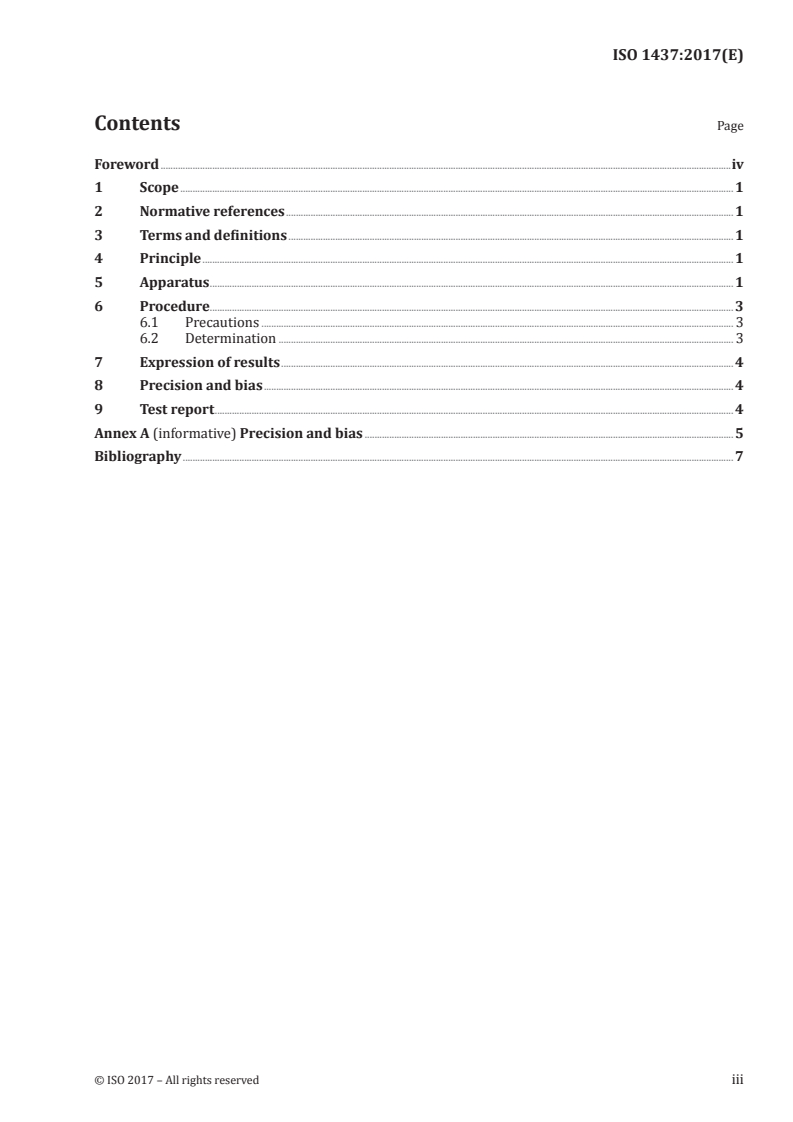

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Apparatus . 1
6 Procedure. 3
6.1 Precautions . 3
6.2 Determination . 3
7 Expression of results . 4
8 Precision and bias . 4
9 Test report . 4
Annex A (informative) Precision and bias . 5
Bibliography . 7

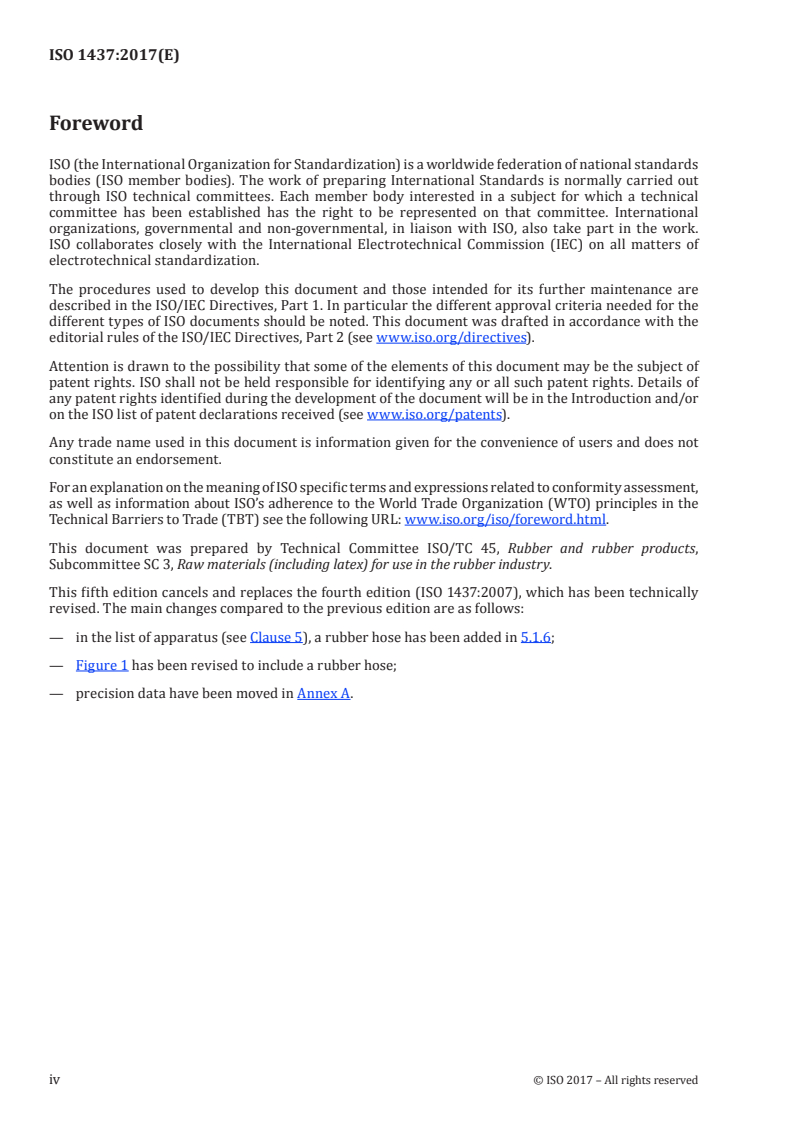

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,
as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the
Technical Barriers to Trade (TBT) see the following URL: www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,
Subcommittee SC 3, Raw materials (including latex) for use in the rubber industry.
This fifth edition cancels and replaces the fourth edition (ISO 1437:2007), which has been technically
revised. The main changes compared to the previous edition are as follows:
— in the list of apparatus (see Clause 5), a rubber hose has been added in 5.1.6;
— Figure 1 has been revised to include a rubber hose;
— precision data have been moved in Annex A.
iv © ISO 2017 – All rights reserved

INTERNATIONAL STANDARD ISO 1437:2017(E)
Rubber compounding ingredients — Carbon black —
Determination of sieve residue
WARNING — Persons using this document should be familiar with normal laboratory practice.
This document does not purport to address all of the safety problems, if any, associated with its
use. It is the responsibility of the user to establish appropriate safety and health practices and to
ensure compliance with any national regulatory conditions.
1 Scope
This document specifies a method for determining the water-wash sieve residue from regular, untreated
carbon black for the rubber industry. It may not be applicable to oil-treated blacks because the oil could
prevent proper wetting of the black by water.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 565, Test sieves — Metal wire cloth, perforated metal plate and electroformed sheet — Nominal sizes
of openings
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http://www.electropedia.org/
— ISO Online browsing platform: available at http://www.iso.org/obp
4 Principle
A known mass of carbon black is washed through a test sieve by a controlled flow of water, and the
residue dried and weighed. The test sieve aperture is c
...

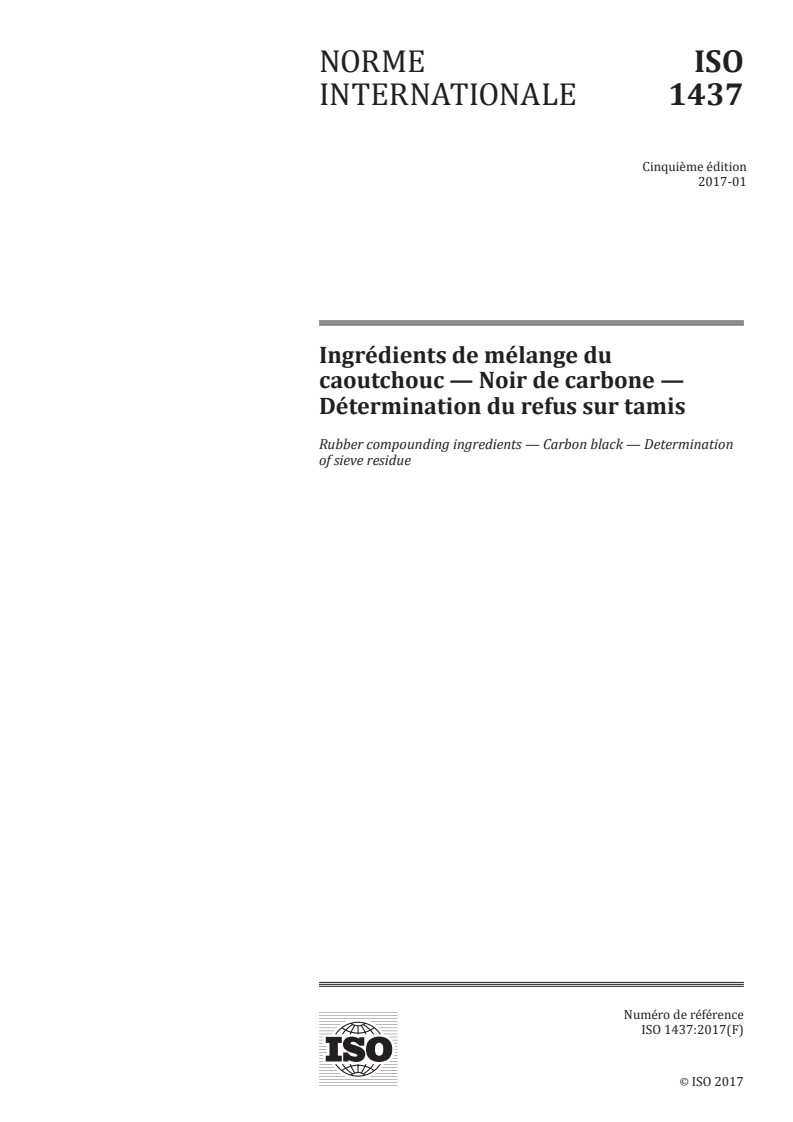

NORME ISO
INTERNATIONALE 1437
Cinquième édition
2017-01
Ingrédients de mélange du
caoutchouc — Noir de carbone —
Détermination du refus sur tamis
Rubber compounding ingredients — Carbon black — Determination
of sieve residue
Numéro de référence
©
ISO 2017
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – Tous droits réservés

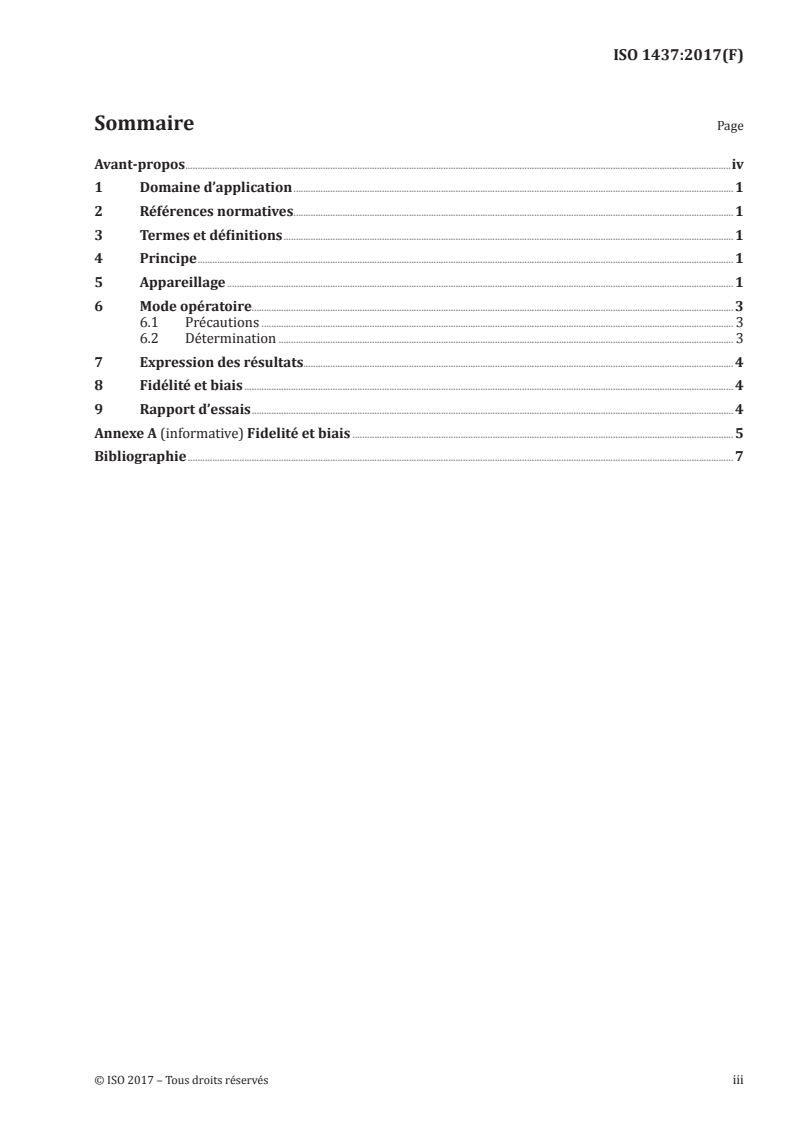

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 1
5 Appareillage . 1
6 Mode opératoire. 3
6.1 Précautions . 3
6.2 Détermination . 3
7 Expression des résultats. 4
8 Fidélité et biais . 4
9 Rapport d’essais . 4
Annexe A (informative) Fidelité et biais . 5
Bibliographie . 7

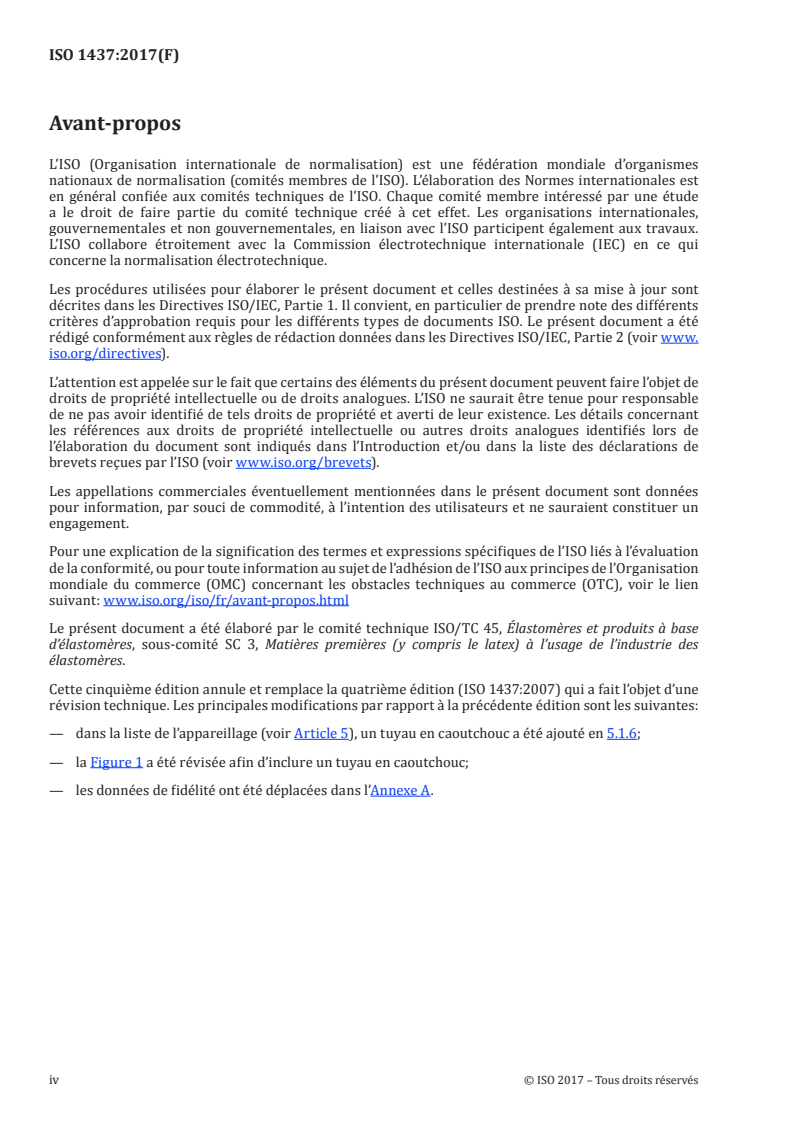

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’Organisation
mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien
suivant: www.iso.org/iso/fr/avant-propos.html
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d’élastomères, sous-comité SC 3, Matières premières (y compris le latex) à l’usage de l’industrie des
élastomères.
Cette cinquième édition annule et remplace la quatrième édition (ISO 1437:2007) qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à la précédente édition sont les suivantes:
— dans la liste de l’appareillage (voir Article 5), un tuyau en caoutchouc a été ajouté en 5.1.6;
— la Figure 1 a été révisée afin d’inclure un tuyau en caoutchouc;
— les données de fidélité ont été déplacées dans l’Annexe A.
iv © ISO 2017 – Tous droits réservés

NORME INTERNATIONALE ISO 1437:2017(F)
Ingrédients de mélange du caoutchouc — Noir de carbone
— Détermination du refus sur tamis
AVERTISSEMENT — Il convient que l’utilisateur du présent document connaisse bien les
pratiques courantes de laboratoire. Le présent document n’a pas pour but de traiter tous les
problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l’utilisateur
d’établir des pratiques appropriées en matière d’hygiène et de sécurité, et de s’assurer de la
conformité à la réglementation nationale en vigueur.
1 Domaine d’application
Le présent document spécifie une méthode pour la détermination du refus sur tamis des noirs de
carbone non traités, destinés à l’industrie du caoutchouc. Il peut ne pas être applicable aux noirs de
carbone traités avec de l’huile, celle-ci pouvant empêcher le mouillage du noir par l’eau.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 565, Tamis de contrôle — Tissus métalliques, tôles métalliques perforées et feuilles électroformées —
Dimensions nominales des ouvertures
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http://www.electropedia.org/
— ISO Online browsing platform: disponible à l’adresse http://www.iso.org/obp
4 Principe
Une masse connue de noir de carbone est lavée dans un tamis de contrôle avec un débit d’eau contrôlé,
et le refus sur tamis est séché et pesé. L’ouverture de maille du tamis d’essai est choisie dans
...
