Rubber compounding ingredients — Carbon black — Determination of light transmittance of toluene extract

This document specifies a method for the determination of the light transmittance of the toluene extract from carbon black for use in the rubber industry, as a means of measuring the discolouration caused by the extractable matter. The light transmittance value provides an estimate of the degree of discolouration caused by the toluene-extractable matter present on the surface of the carbon black. This method might not be applicable to carbon blacks with a high extractable-matter content.

Ingrédients de mélange du caoutchouc — Noir de carbone — Détermination de la transmittance spectrale de l'extrait toluénique

ISO/TC 45/SC 3 Date: 2018-05 ISO 3858:2018(F) ISO/TC 45/SC 3/GT Secrétariat: AFNOR Ingrédients de mélange du caoutchouc — Noir de carbone — Détermination de la transmittance spectrale de l'extrait toluénique Rubber compounding ingredients — Carbon black — Determination of light transmittance of toluene extract Avant-propos L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique. Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents critères d'approbation requis pour les différents types de documents ISO. Le présent document a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.iso.org/directives). L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de brevets reçues par l'ISO (voir www.iso.org/brevets). Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un engagement. Pour une explication de la nature volontaire des normes, la signification des termes et expressions spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien suivant: www.iso.org/avant-propos. Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base d'élastomères, sous-comité SC 3, Matières premières (y compris le latex) à l'usage de l'industrie des élastomères. Cette quatrième édition annule et remplace la troisième (ISO 3858:2008), qui a fait l'objet d'une révision technique. Les principales modifications par rapport à la précédente édition sont comme suit: — mise à jour des références normatives à l'Article 2; — ajout d'un article pour les termes et définitions (Article 3); — modification des Notes dans l'Article 6; — modification des conditions d'essai (Article 8). Ingrédients de mélange du caoutchouc — Noir de carbone — Détermination de la transmittance spectrale de l'extrait toluénique AVERTISSEMENT — Il convient que l'utilisateur du présent document connaisse bien les pratiques courantes de laboratoire. Le présent document n'a pas pour but de traiter tous les problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l'utilisateur d'établir des pratiques appropriées en matière d'hygiène et de sécurité. 1 Domaine d'application Le présent document spécifie une méthode de détermination de la transmittance spectrale de l'extrait toluénique du noir de carbone pour l'industrie du caoutchouc comme moyen de mesure de la décoloration provoquée par les matières extractibles. La valeur de la transmittance spectrale fournit une estimation

General Information

Status
Published
Publication Date
03-Jun-2018
Current Stage
6060 - International Standard published
Start Date
04-Jun-2018
Completion Date
04-Jun-2018
Ref Project

RELATIONS

Buy Standard

Standard
ISO 3858:2018 - Rubber compounding ingredients -- Carbon black -- Determination of light transmittance of toluene extract
English language
8 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 3858:2018 - Ingrédients de mélange du caoutchouc -- Noir de carbone -- Détermination de la transmittance spectrale de l'extrait toluénique
French language
8 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

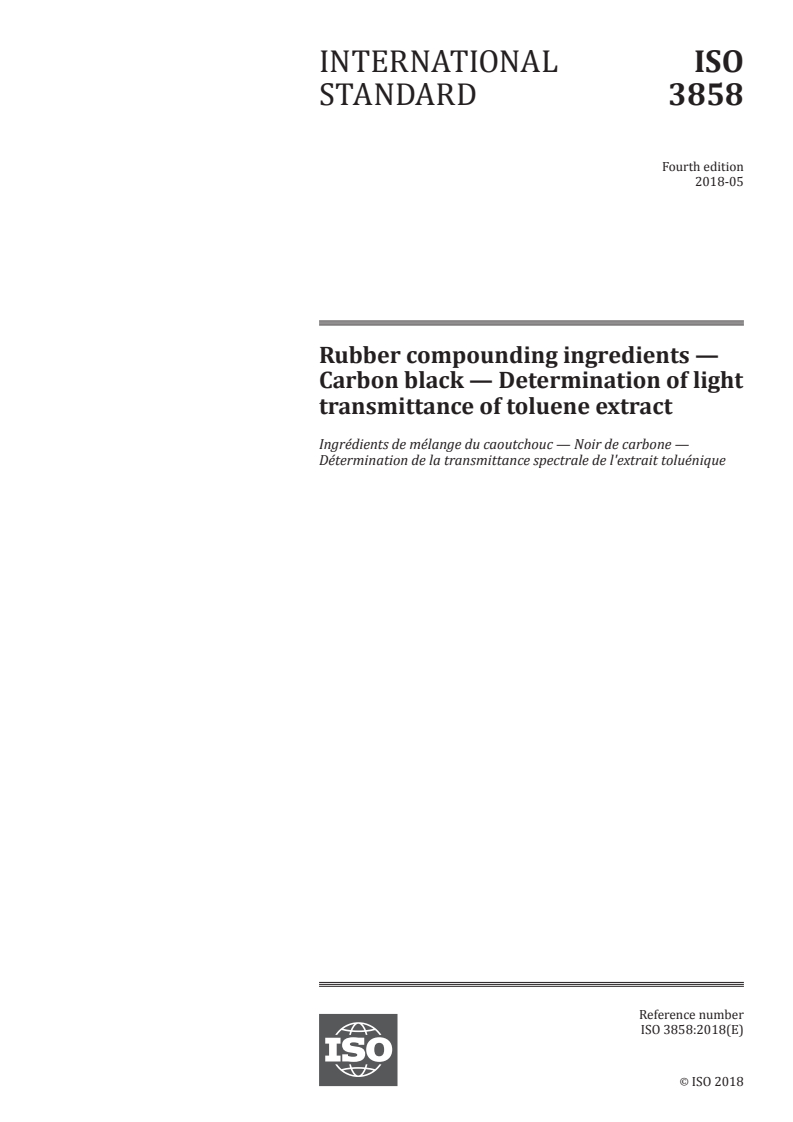

INTERNATIONAL ISO
STANDARD 3858
Fourth edition
2018-05
Rubber compounding ingredients —
Carbon black — Determination of light
transmittance of toluene extract
Ingrédients de mélange du caoutchouc — Noir de carbone —
Détermination de la transmittance spectrale de l'extrait toluénique
Reference number
ISO 3858:2018(E)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 3858:2018(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2018

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 3858:2018(E)

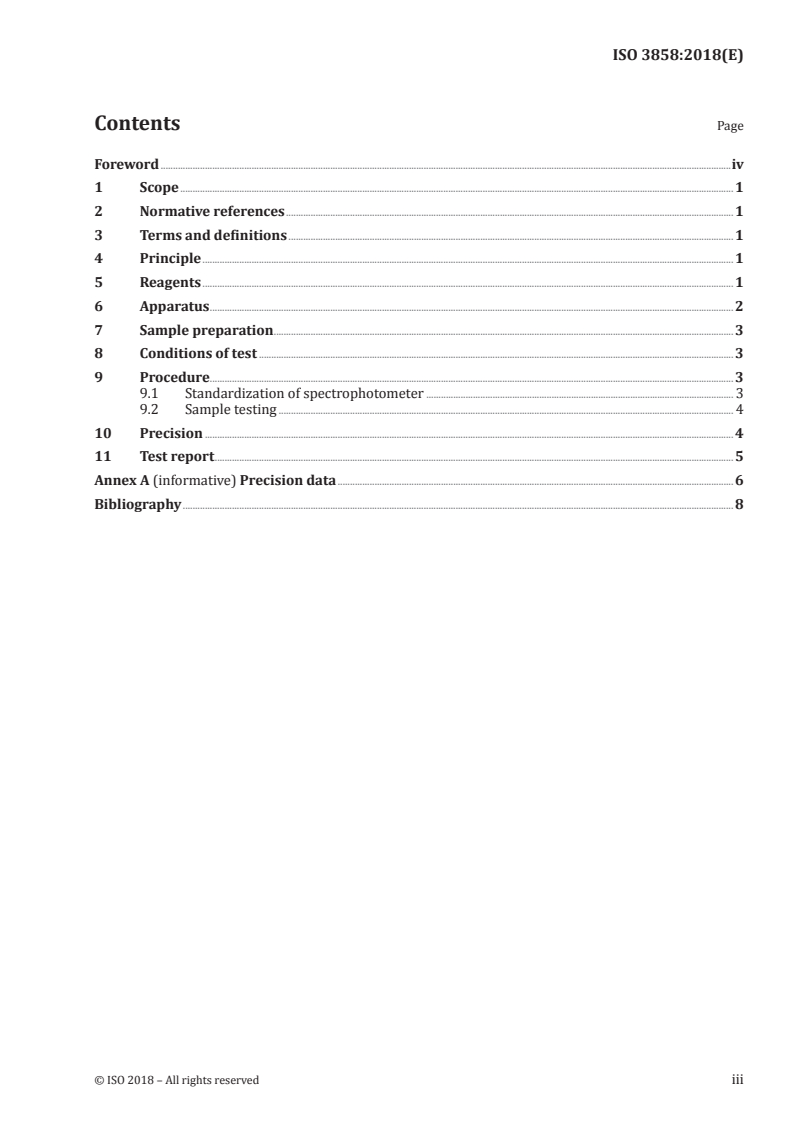

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Principle ........................................................................................................................................................................................................................ 1

5 Reagents ........................................................................................................................................................................................................................ 1

6 Apparatus ..................................................................................................................................................................................................................... 2

7 Sample preparation ........................................................................................................................................................................................... 3

8 Conditions of test ................................................................................................................................................................................................. 3

9 Procedure..................................................................................................................................................................................................................... 3

9.1 Standardization of spectrophotometer ............................................................................................................................. 3

9.2 Sample testing ......................................................................................................................................................................................... 4

10 Precision ....................................................................................................................................................................................................................... 4

11 Test report ................................................................................................................................................................................................................... 5

Annex A (informative) Precision data ................................................................................................................................................................. 6

Bibliography ................................................................................................................................................................................................................................ 8

© ISO 2018 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 3858:2018(E)

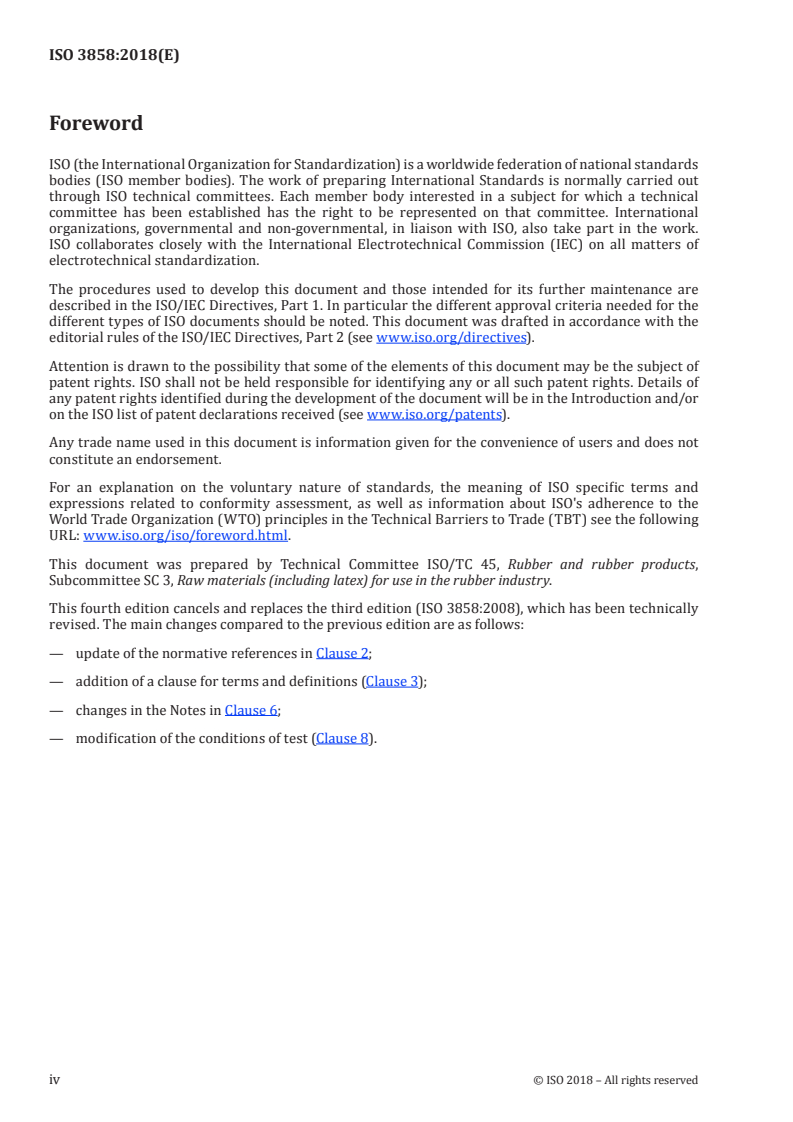

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following

URL: www .iso .org/iso/foreword .html.

This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,

Subcommittee SC 3, Raw materials (including latex) for use in the rubber industry.

This fourth edition cancels and replaces the third edition (ISO 3858:2008), which has been technically

revised. The main changes compared to the previous edition are as follows:
— update of the normative references in Clause 2;
— addition of a clause for terms and definitions (Clause 3);
— changes in the Notes in Clause 6;
— modification of the conditions of test (Clause 8).
iv © ISO 2018 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 3858:2018(E)
Rubber compounding ingredients — Carbon black —
Determination of light transmittance of toluene extract

WARNING — Persons using this document should be familiar with normal laboratory practice.

This document does not purport to address all of the safety problems, if any, associated with its

use. It is the responsibility of the user to establish appropriate safety and health practices.

1 Scope

This document specifies a method for the determination of the light transmittance of the toluene

extract from carbon black for use in the rubber industry, as a means of measuring the discolouration

caused by the extractable matter.

The light transmittance value provides an estimate of the degree of discolouration caused by the

toluene-extractable matter present on the surface of the carbon black.

This method might not be applicable to carbon blacks with a high extractable-matter content.

2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 1124, Rubber compounding ingredients — Carbon black shipment sampling procedures

ISO 1126:2015, Rubber compounding ingredients — Carbon black — Determination of loss on heating

3 Terms and definitions
No terms and definitions are listed in this document.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— IEC Electropedia: available at https: //www .electropedia .org/
— ISO Online browsing platform: available at https: //www .iso .org/obp
4 Principle

A sample of the carbon black is dried and a test portion weighed out and mixed with a measured

volume of toluene at room temperature. The mixture is filtered and a portion of the filtrate transferred

to an absorption cell. The light transmittance of the filtrate is measured against pure toluene at a set

wavelength using a spectrophotometer.
5 Reagents

Use only reagents of recognized analytical grade and only distilled water or water of equivalent purity.

5.1 Toluene, analytical reagent grade, CAS No. 108-88-3.
© ISO 2018 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 3858:2018(E)
6 Apparatus
Standard laboratory equipment together with the following.
6.1 Analytical balance, accurate to 0,1 mg.

6.2 Oven, preferably of the gravity-convection type, capable of temperature regulation within ±1 °C at

125 °C and temperature uniformity within ±5 °C.

6.3 Spectrophotometer, with a tungsten filament lamp, 20 nm maximum spectral passband width,

capable of measuring percent transmittance at a wavelength of 425 nm. The instrument shall be of the

high-resolution prism or grating type, eliminating the use of an optical filter. The instrument shall be

operated in accordance with the manufacturer's operating manual for optimum performance. Some

instruments might require the use of a constant-voltage transformer in the electricity circuit in order to

compensate for voltage variations of more than 4 V.

NOTE Current types of photometer could be used. However, they might differ in passband width from the

specified one, and they might give different transmittance results. Proper calibration of such instruments over

the whole transmittance range against a high-resolution spectrophotometer (of a passband width of 2 nm at

425 nm, for example) might be performed for possible corrections of the readings.

6.4 Absorption cells, with parallel sides polished flat to within 10 nm.
The internal distance between the parallel faces shall be 10 mm ± 0,05 mm.
NOTE If the cell used does not have an optical path l
...

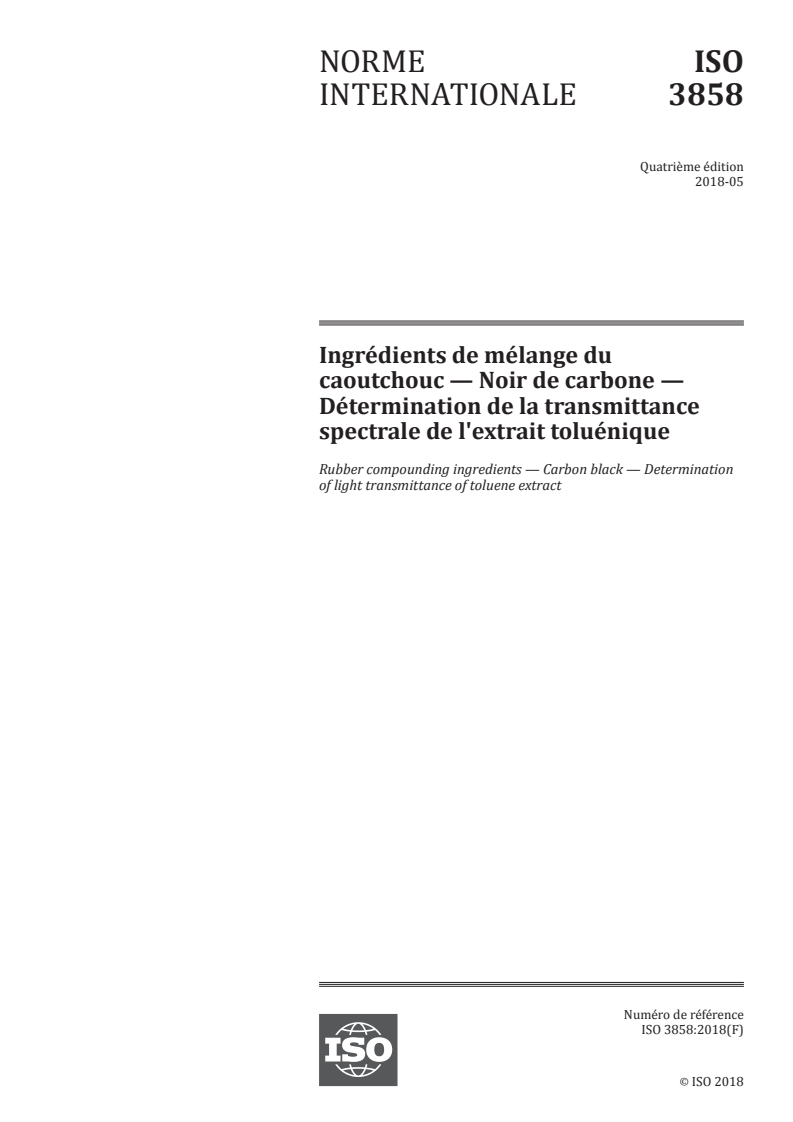

NORME ISO
INTERNATIONALE 3858
Quatrième édition
2018-05
Ingrédients de mélange du
caoutchouc — Noir de carbone —
Détermination de la transmittance
spectrale de l'extrait toluénique
Rubber compounding ingredients — Carbon black — Determination
of light transmittance of toluene extract
Numéro de référence
ISO 3858:2018(F)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 3858:2018(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 3858:2018(F)

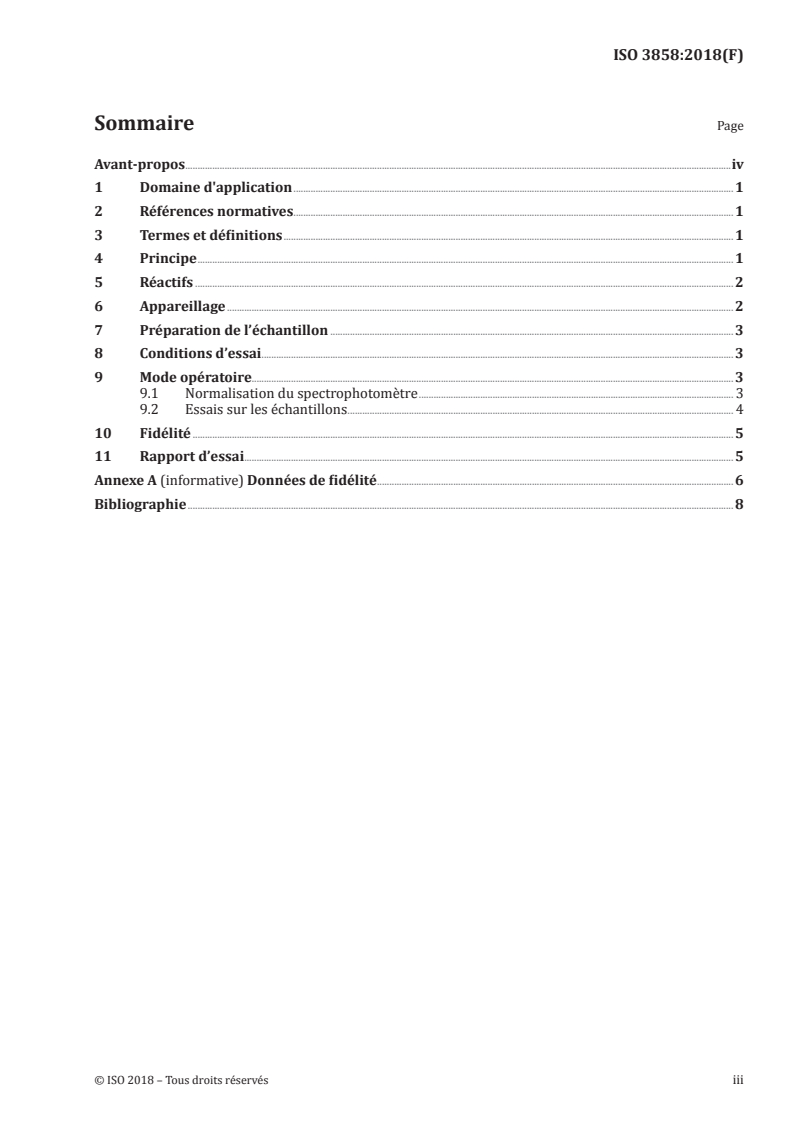

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Principe .......................................................................................................................................................................................................................... 1

5 Réactifs ........................................................................................................................................................................................................................... 2

6 Appareillage .............................................................................................................................................................................................................. 2

7 Préparation de l’échantillon .................................................................................................................................................................... 3

8 Conditions d’essai ................................................................................................................................................................................................ 3

9 Mode opératoire.................................................................................................................................................................................................... 3

9.1 Normalisation du spectrophotomètre ................................................................................................................................ 3

9.2 Essais sur les échantillons ............................................................................................................................................................. 4

10 Fidélité ............................................................................................................................................................................................................................ 5

11 Rapport d’essai ....................................................................................................................................................................................................... 5

Annexe A (informative) Données de fidélité ................................................................................................................................................. 6

Bibliographie .............................................................................................................................................................................................................................. 8

© ISO 2018 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 3858:2018(F)

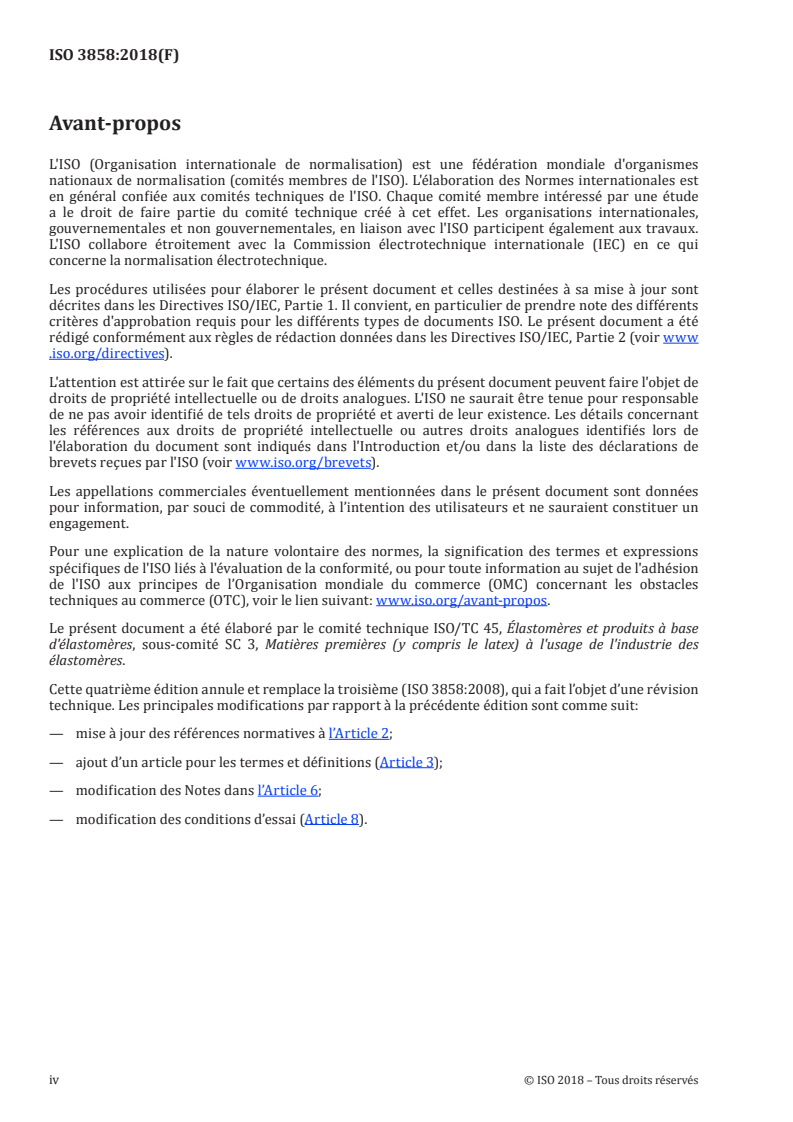

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base

d'élastomères, sous-comité SC 3, Matières premières (y compris le latex) à l'usage de l'industrie des

élastomères.

Cette quatrième édition annule et remplace la troisième (ISO 3858:2008), qui a fait l’objet d’une révision

technique. Les principales modifications par rapport à la précédente édition sont comme suit:

— mise à jour des références normatives à l’Article 2;
— ajout d’un article pour les termes et définitions (Article 3);
— modification des Notes dans l’Article 6;
— modification des conditions d’essai (Article 8).
iv © ISO 2018 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 3858:2018(F)
Ingrédients de mélange du caoutchouc — Noir de carbone
— Détermination de la transmittance spectrale de l'extrait
toluénique

AVERTISSEMENT — Il convient que l’utilisateur du présent document connaisse bien les

pratiques courantes de laboratoire. Le présent document n’a pas pour but de traiter tous les

problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l’utilisateur

d’établir des pratiques appropriées en matière d’hygiène et de sécurité.
1 Domaine d'application

Le présent document spécifie une méthode de détermination de la transmittance spectrale de

l'extrait toluénique du noir de carbone pour l'industrie du caoutchouc comme moyen de mesure de la

décoloration provoquée par les matières extractibles.

La valeur de la transmittance spectrale fournit une estimation du degré de décoloration causé par la

matière présente à la surface du noir de carbone, qui est extractible par le toluène (extrait toluénique).

Cette méthode peut ne pas être applicable aux noirs de carbone qui ont un extrait toluénique élevé.

2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des

exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s’applique (y compris les éventuels

amendements).

ISO 1124, Ingrédients de mélange du caoutchouc — Procédures d'échantillonnage sur des livraisons de noir

de carbone

ISO 1126:2015, Ingrédients de mélange du caoutchouc — Noir de carbone — Détermination de la perte à

la chaleur
3 Termes et définitions
Aucun terme n’est défini dans le présent document.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/

— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp

4 Principe

Un échantillon de noir de carbone est séché et une prise d'essai est pesée et mélangée avec un volume

mesuré de toluène à température ambiante. Le mélange est filtré et une portion du filtrat est transvasée

dans une cuve d'absorption. La transmittance spectrale du filtrat est mesurée par rapport au toluène

pur, à l'aide d'un spectrophotomètre réglé à une longueur d'onde sélectionnée.
© ISO 2018 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 3858:2018(F)
5 Réactifs

Utiliser uniquement des réactifs de qualité analytique reconnue et uniquement de l’eau distillée ou de

l’eau de pureté équivalente.
5.1 Toluène, de qualité analytique reconnue, CAS n° 108-88-3.
6 Appareillage
Matériel courant de laboratoire, avec ce qui suit.
6.1 Balance analytique, précise à 0,1 mg.

6.2 Étuve, de préférence à tirage naturel, permettant de maintenir une température de 125 °C à ±1 °C

et une uniformité de la température à ±5 °C.

6.3 Spectrophotomètre, avec une lampe au tungstène, une bande passante de 20 nm de largeur

au maximum, permettant la mesure de la transmittance en pourcentage pour une longueur d'onde de

425 nm. L'appareil doit être de type à prisme ou réseau de haute résolution, éliminant ainsi l'utilisation

d'un filtre optique. Il doit être utilisé selon le manuel d'utilisation du fabricant pour des performances

optimales. Certains appareils peuvent nécessiter l'utilisation d'un stabilisateur de tension dans le circuit

d'alimentation électrique, afin de compenser des variations de tension de plus de 4 V.

NOTE Des modèles courants de photomètres peuvent être utilisés. Toutefois, ils peuvent différer par

la largeur de la bande passante par rapport au modèle spécifié et donner ainsi des résultats différents de

transmittance spectrale. Il est recommandé d'étalonner ces appareils pour toute la gamme utile de transmittance

spectrale par rapport à un spectrophotomètre de haute résolution (ayant, par exemple, une bande passante de

2 nm de largeur pour une longueur d'onde de 425 nm) pour la correction éventuelle des lectures.

6.4 Cuves d'absorption, à faces parallèles planes, polies à 10 nm près.
La distance intérieure entre les faces parallèles doit être de 10 mm ± 0,05 mm.

NOTE 1 Si le parcours optique à travers la cuve n'est pas égal à 10 mm, la transmittance spectrale que l'on

obtiendrait avec une cuve de 10 mm est donnée par la Formule (1).
10 20
loglττ=× og −+2 (1)
10 010
τ est le pourcentage de transmittance spectrale à travers une cuve de 10 mm;

τ est le pourcentage de transmittance spectrale observée à travers la cuve utilisée;

L est la longueur d
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
