Footwear — Test methods for heels — Heel pin holding strength

This document specifies a test method for measuring the force required to pull a single heel pin out of a heel. This test method is used both to measure the heel pin holding strength of heel materials by using a standard heel pin and a method of insertion, and to assess the heel nailing of commercial production. This test method is applicable to testing plastics and wooden heels for women’s footwear. Heels composed of layers of fibreboard or leather and low plastics heels for men’s footwear cannot be tested by this method.

Chaussures — Méthodes d'essai relatives aux talons — Résistance à l'arrachement de pointe à talon

Le présent document spécifie une méthode d’essai pour mesurer la force exigée pour retirer une pointe d’un talon. Cette méthode d’essai est utilisée à la fois pour mesurer la résistance à l’arrachement de pointes des matériaux de talon au moyen d’une pointe à talon et d’une méthode d’insertion normalisées, ainsi que pour évaluer le clouage des talons de production commerciale. La présente méthode d’essai est applicable à l’essai des talons en plastique et en bois pour chaussures pour femmes. Les talons composés de couches de panneaux de fibres ou de cuir et les talons bas en plastique pour chaussures pour hommes ne peuvent être soumis à essai à l’aide de la présente méthode.

General Information

Status
Published
Publication Date
13-Sep-2021
Technical Committee
Drafting Committee
Current Stage
6060 - International Standard published
Start Date
14-Sep-2021
Completion Date
14-Sep-2021
Ref Project

RELATIONS

Buy Standard

Standard
ISO 19957:2021 - Footwear -- Test methods for heels -- Heel pin holding strength
English language
7 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 19957:2021 - Chaussures -- Méthodes d'essai relatives aux talons -- Résistance à l'arrachement de pointe à talon
French language
7 pages
sale 15% off
Preview
sale 15% off
Preview
Draft
ISO/FDIS 19957:Version 29-maj-2021 - Footwear -- Test methods for heels -- Heel pin holding strength
English language
7 pages
sale 15% off
Preview
sale 15% off
Preview
Draft
ISO/FDIS 19957:Version 03-jul-2021 - Chaussures -- Méthodes d'essai relatives aux talons -- Résistance a l'arrachement de pointe a talon
French language
7 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 19957
Second edition
2021-09
Footwear — Test methods for heels —
Heel pin holding strength
Chaussures — Méthodes d'essai relatives aux talons — Résistance à
l'arrachement de pointe à talon
Reference number
ISO 19957:2021(E)
ISO 2021
---------------------- Page: 1 ----------------------
ISO 19957:2021(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2021

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 19957:2021(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Apparatus and material ................................................................................................................................................................................ 1

5 Sampling and preparation .......................................................................................................................................................................... 2

5.1 Number of test specimens ............................................................................................................................................................. 2

5.2 Preparation ................................................................................................................................................................................................ 2

5.2.1 To measure heel pin holding properties of heel materials .......................................................... 2

5.2.2 To test a made shoe ....................................................................................................................................................... 3

5.2.3 Attachment to tensile testing machine ......................................................................................................... 3

6 Test method ............................................................................................................................................................................................................... 4

6.1 Principle ........................................................................................................................................................................................................ 4

6.2 Procedure .................................................................................................................................................................................................... 4

7 Expression of results ........................................................................................................................................................................................ 6

7.1 Heel pin holding strength of the heel material ............................................................................................................ 6

7.2 Average depth of pin penetration ........................................................................................................................................... 6

7.3 Heel nailing of commercial production ............................................................................................................................. 6

8 Test report ................................................................................................................................................................................................................... 6

© ISO 2021 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 19957:2021(E)

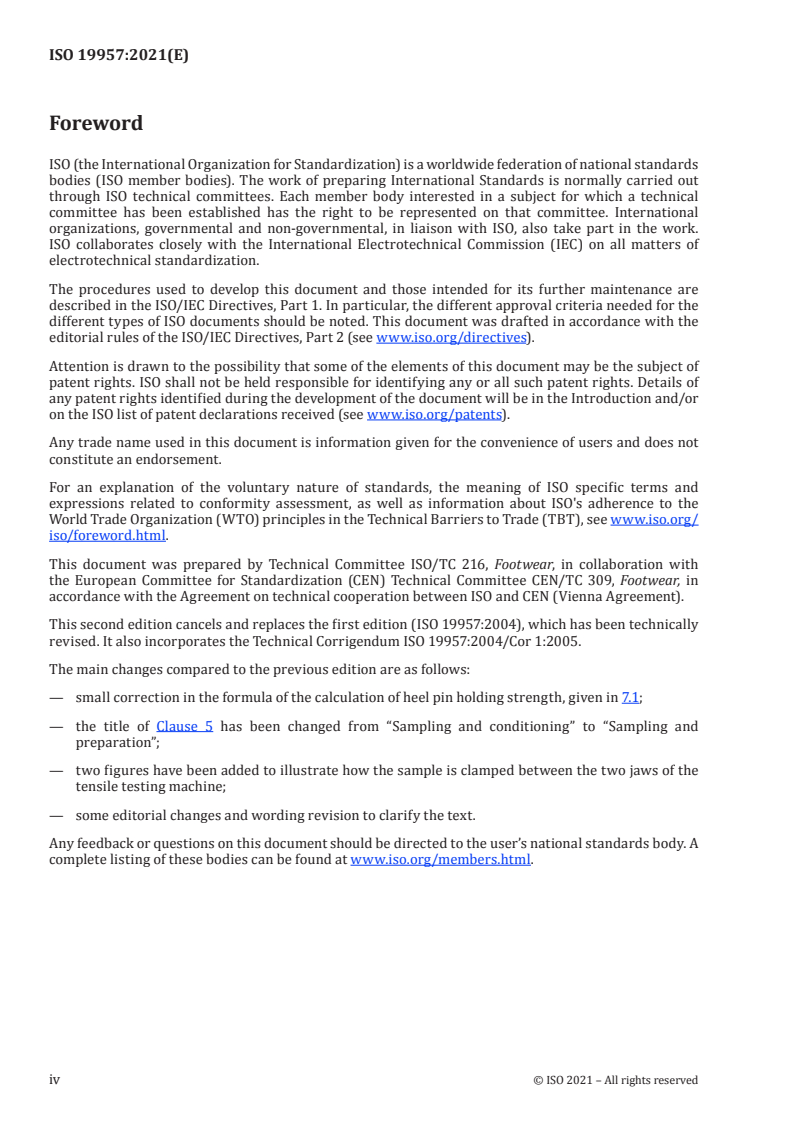

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 216, Footwear, in collaboration with

the European Committee for Standardization (CEN) Technical Committee CEN/TC 309, Footwear, in

accordance with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).

This second edition cancels and replaces the first edition (ISO 19957:2004), which has been technically

revised. It also incorporates the Technical Corrigendum ISO 19957:2004/Cor 1:2005.

The main changes compared to the previous edition are as follows:

— small correction in the formula of the calculation of heel pin holding strength, given in 7.1;

— the title of Clause 5 has been changed from “Sampling and conditioning” to “Sampling and

preparation”;

— two figures have been added to illustrate how the sample is clamped between the two jaws of the

tensile testing machine;
— some editorial changes and wording revision to clarify the text.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 19957:2021(E)
Footwear — Test methods for heels — Heel pin holding
strength
1 Scope

This document specifies a test method for measuring the force required to pull a single heel pin out of a

heel. This test method is used both to measure the heel pin holding strength of heel materials by using

a standard heel pin and a method of insertion, and to assess the heel nailing of commercial production.

This test method is applicable to testing plastics and wooden heels for women’s footwear. Heels

composed of layers of fibreboard or leather and low plastics heels for men’s footwear cannot be tested

by this method.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 7500-1, Metallic materials — Calibration and verification of static uniaxial testing machines — Part 1:

Tension/compression testing machines — Calibration and verification of the force-measuring system

3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
heel pin holding strength

force required to pull a standard pin out of the heel material divided by the effective length of pin

buttressing in the material, expressed as N/mm
4 Apparatus and material
The following apparatus and material shall be used:

4.1 Tensile testing machine, in accordance with ISO 7500-1, class 2, with a range of approximately

0 N to 2 000 N and a constant rate of traverse of 40 mm/min ± 10 mm/min.

4.2 Small clamp or slotted hook, which can be attached to one jaw of the tensile testing machine via

a flexible coupling.
4.3 Commercial heel nailing machine.
4.4 Standard heel pin (see Figure 1), with the following dimensions:
© ISO 2021 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 19957:2021(E)
Dimensions in millimetres
a) length: 18 mm ± 0,5 mm;
b) diameter over the buttress ridges: 1,9 mm, minimum;

c) number of complete formed buttress pressure flanks (the side of the 13 minimum;

buttress that is nearly at right angles to the pin shaft):
d) distance from point to the base of the first fully formed buttress g
...

NORME ISO
INTERNATIONALE 19957
Deuxième édition
2021-09
Chaussures — Méthodes d'essai
relatives aux talons — Résistance à
l'arrachement de pointe à talon
Footwear — Test methods for heels — Heel pin holding strength
Numéro de référence
ISO 19957:2021(F)
ISO 2021
---------------------- Page: 1 ----------------------
ISO 19957:2021(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 19957:2021(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Appareillage et matériel ............................................................................................................................................................................... 1

5 Échantillonnage et préparation ............................................................................................................................................................ 2

5.1 Nombre d’éprouvettes ...................................................................................................................................................................... 2

5.2 Préparation ................................................................................................................................................................................................ 2

5.2.1 Pour mesurer les propriétés d’ancrage de pointes des matériaux de talon ................. 2

5.2.2 Pour soumettre une chaussure complète à essai ................................................................................. 3

5.2.3 Fixation à la machine d’essai de traction .................................................................................................... 3

6 Méthode d’essai ..................................................................................................................................................................................................... 4

6.1 Principe ......................................................................................................................................................................................................... 4

6.2 Mode opératoire .................................................................................................................................................................................... 4

7 Expression des résultats............................................................................................................................................................................... 6

7.1 Résistance à l’arrachement de pointes du matériau de talon ......................................................................... 6

7.2 Profondeur moyenne de pénétration de la pointe ................................................................................................... 6

7.3 Clouage des talons de production commerciale ........................................................................................................ 7

8 Rapport d’essai ....................................................................................................................................................................................................... 7

© ISO 2021 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 19957:2021(F)

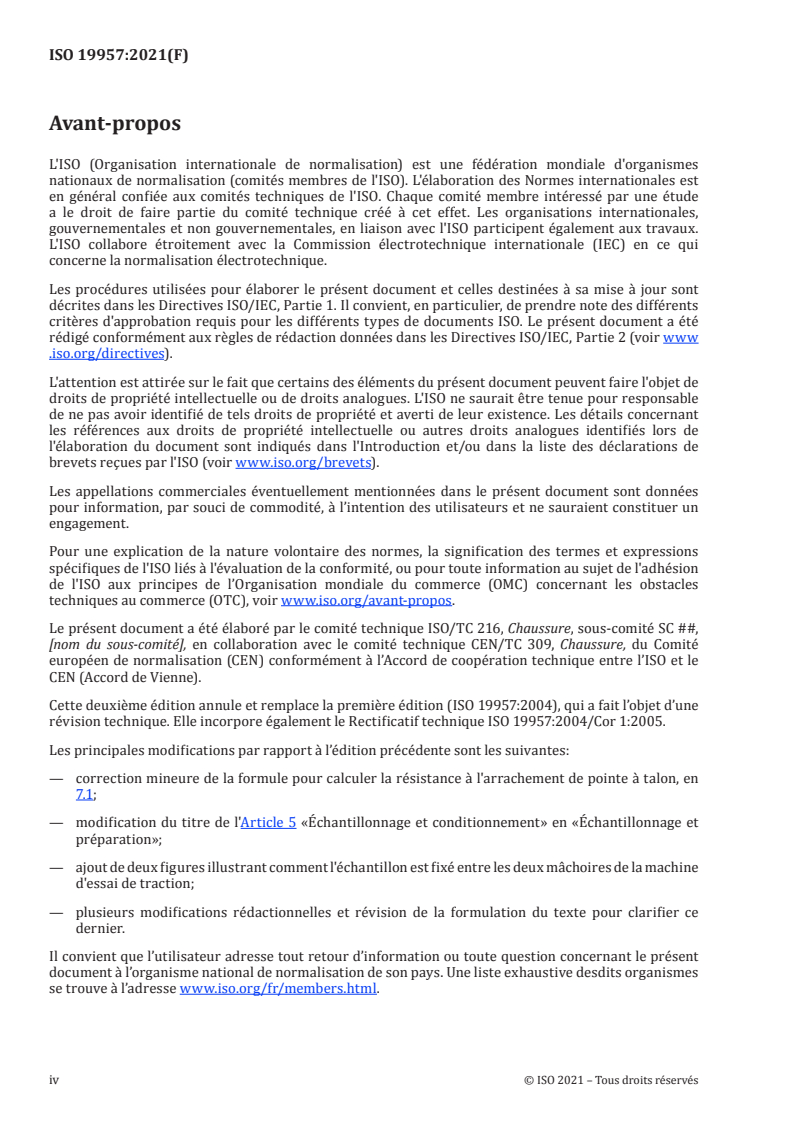

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 216, Chaussure, sous-comité SC ##,

[nom du sous-comité], en collaboration avec le comité technique CEN/TC 309, Chaussure, du Comité

européen de normalisation (CEN) conformément à l’Accord de coopération technique entre l’ISO et le

CEN (Accord de Vienne).

Cette deuxième édition annule et remplace la première édition (ISO 19957:2004), qui a fait l’objet d’une

révision technique. Elle incorpore également le Rectificatif technique ISO 19957:2004/Cor 1:2005.

Les principales modifications par rapport à l’édition précédente sont les suivantes:

— correction mineure de la formule pour calculer la résistance à l'arrachement de pointe à talon, en

7.1;

— modification du titre de l'Article 5 «Échantillonnage et conditionnement» en «Échantillonnage et

préparation»;

— ajout de deux figures illustrant comment l'échantillon est fixé entre les deux mâchoires de la machine

d'essai de traction;

— plusieurs modifications rédactionnelles et révision de la formulation du texte pour clarifier ce

dernier.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 19957:2021(F)
Chaussures — Méthodes d'essai relatives aux talons —
Résistance à l'arrachement de pointe à talon
1 Domaine d’application

Le présent document spécifie une méthode d’essai pour mesurer la force exigée pour retirer une pointe

d’un talon. Cette méthode d’essai est utilisée à la fois pour mesurer la résistance à l’arrachement de

pointes des matériaux de talon au moyen d’une pointe à talon et d’une méthode d’insertion normalisées,

ainsi que pour évaluer le clouage des talons de production commerciale.

La présente méthode d’essai est applicable à l’essai des talons en plastique et en bois pour chaussures

pour femmes. Les talons composés de couches de panneaux de fibres ou de cuir et les talons bas en

plastique pour chaussures pour hommes ne peuvent être soumis à essai à l’aide de la présente méthode.

2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).

ISO 7500-1, Matériaux métalliques — Étalonnage et vérification des machines pour essais statiques

uniaxiaux — Partie 1: Machines d’essai de traction/compression — Étalonnage et vérification du système

de mesure de force
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
résistance à l’arrachement de pointe à talon

force requise pour arracher une pointe normalisée du matériau de talon, divisée par la longueur

effective de l’ancrage de la pointe dans le matériau, exprimée en N/mm
4 Appareillage et matériel
L’appareillage et le matériel suivants doivent être utilisés:

4.1 Machine d’essai de traction conforme à la classe 2 de l’ISO 7500-1, avec une étendue de 0 N à

2 000 N et une vitesse constante sur la longueur de 40 mm/min ± 10 mm/min.

4.2 Petite bride ou crochet à encoches, qui peut être fixé à une mâchoire de la machine d’essai de

traction par un raccord souple.
4.3 Machine à clouer les talons de production commerciale.
© ISO 2021 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 19957:2021(F)
4.4 Pointe à talon normalisée (voir Figure 1), ayant les dimensions suivantes:
Dimensions en millimètres
a) longueur: 18 mm ± 0,5 mm;
b) diamètre au sommet des filets: 1,9 mm, au minimum;

c) nombre de flancs de pression entièrement formés (le côté du filet qui forme 13, au minimum;

presque un angle droit avec l’axe de la pointe):

d) distance de la pointe à la base de la première rainure entièrement formée 12 mm, minimum.

du filet à l’extrémité de la tête:
Légende
1 minimum de 13 flancs de filet entièrement formés
Figure 1 — Pointe à talon normalisée

4.5 Baguette métallique, d’un diamètre de 2 mm et d’une longueur suffisante pour passer au travers

du talon et assurer que le talon reste dans une position adéquate lorsque maintenu par la mâchoire de la

machine d’essai de traction (10 cm environ).
5 Échantillonnage et préparation
5.1 Nombre
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 19957
ISO/TC 216
Footwear — Test methods for heels —
Secretariat: UNE
Heel pin holding strength
Voting begins on:
2021­05­31
Chaussures — Méthodes d'essai relatives aux talons — Résistance à
l'arrachement de pointe à talon
Voting terminates on:
2021­07­26
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/FDIS 19957:2021(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN­
DARDS TO WHICH REFERENCE MAY BE MADE IN
NATIONAL REGULATIONS. ISO 2021
---------------------- Page: 1 ----------------------
ISO/FDIS 19957:2021(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2021

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH­1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/FDIS 19957:2021(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Apparatus and material ................................................................................................................................................................................ 1

5 Sampling and preparation .......................................................................................................................................................................... 2

5.1 Number of test specimens ............................................................................................................................................................. 2

5.2 Preparation ................................................................................................................................................................................................ 2

5.2.1 To measure heel pin holding properties of heel materials .......................................................... 2

5.2.2 To test a made shoe ....................................................................................................................................................... 3

5.2.3 Attachment to tensile testing machine ......................................................................................................... 3

6 Test method ............................................................................................................................................................................................................... 4

6.1 Principle ........................................................................................................................................................................................................ 4

6.2 Procedure .................................................................................................................................................................................................... 4

7 Expression of results ........................................................................................................................................................................................ 6

7.1 Heel pin holding strength of the heel material ............................................................................................................ 6

7.2 Average depth of pin penetration ........................................................................................................................................... 6

7.3 Heel nailing of commercial production ............................................................................................................................. 6

8 Test report ................................................................................................................................................................................................................... 6

© ISO 2021 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/FDIS 19957:2021(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non­governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 206, Footwear, in collaboration with

the European Committee for Standardization (CEN) Technical Committee CEN/TC 309, Footwear, in

accordance with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).

This second edition cancels and replaces the first edition (ISO 19957:2004), which has been technically

revised. It also incorporates the Technical Corrigendum ISO 19957:2004/Cor 1:2005.

The main changes compared to the previous edition are as follows:
— xxx xxxxxxx xxx xxxx

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved
---------------------- Page: 4 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 19957:2021(E)
Footwear — Test methods for heels — Heel pin holding
strength
1 Scope

This document specifies a test method for measuring the force required to pull a single heel pin out of a

heel. This test method is used both to measure the heel pin holding strength of heel materials by using

a standard heel pin and a method of insertion, and to assess the heel nailing of commercial production.

This test method is applicable to testing plastics and wooden heels for women’s footwear. Heels

composed of layers of fibreboard or leather and low plastics heels for men’s footwear cannot be tested

by this method.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 7500­1, Metallic materials — Calibration and verification of static uniaxial testing machines — Part 1:

Tension/compression testing machines — Calibration and verification of the force-measuring system

3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
heel pin holding strength

force required to pull a standard pin out of the heel material divided by the effective length of pin

buttressing in the material, expressed as N/mm
4 Apparatus and material
The following apparatus and material shall be used:

4.1 Tensile testing machine, in accordance with ISO 7500-1, class 2, with a range of approximately

0 N to 2 000 N and a constant rate of traverse of 40 mm/min ± 10 mm/min.

4.2 Small clamp or slotted hook, which can be attached to one jaw of the tensile testing machine via

a flexible coupling.
4.3 Commercial heel nailing machine.
4.4 Standard heel pin (see Figure 1), with the following dimensions:
© ISO 2021 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO/FDIS 19957:2021(E)
Dimensions in millimetres
a) length: 18 mm ± 0,5 mm;
b) diameter over the buttress ridges: 1,9 mm, minimum;
c) number of complete formed buttress pressure flanks (the side of the
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 19957
ISO/TC 216
Chaussures — Méthodes d'essai
Secrétariat: UNE
relatives aux talons — Résistance à
Début de vote:
2021-05-31 l'arrachement de pointe à talon
Vote clos le:
Footwear — Test methods for heels — Heel pin holding strength
2021-07-26
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
TRAITEMENT PARALLÈLE ISO/CEN
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 19957:2021(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
TION NATIONALE. ISO 2021
---------------------- Page: 1 ----------------------
ISO/FDIS 19957:2021(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/FDIS 19957:2021(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Appareillage et matériel ............................................................................................................................................................................... 1

5 Échantillonnage et préparation ............................................................................................................................................................ 2

5.1 Nombre d’éprouvettes ...................................................................................................................................................................... 2

5.2 Préparation ................................................................................................................................................................................................ 2

5.2.1 Pour mesurer les propriétés d’ancrage de pointes des matériaux de talon ................. 2

5.2.2 Pour soumettre une chaussure complète à essai ................................................................................. 3

5.2.3 Fixation à la machine d’essai de traction .................................................................................................... 3

6 Méthode d’essai ..................................................................................................................................................................................................... 4

6.1 Principe ......................................................................................................................................................................................................... 4

6.2 Mode opératoire .................................................................................................................................................................................... 4

7 Expression des résultats............................................................................................................................................................................... 6

7.1 Résistance à l’arrachement de pointes du matériau de talon ......................................................................... 6

7.2 Profondeur moyenne de pénétration de la pointe ................................................................................................... 6

7.3 Clouage des talons de production commerciale ........................................................................................................ 7

8 Rapport d’essai ....................................................................................................................................................................................................... 7

© ISO 2021 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/FDIS 19957:2021(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion

de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ foreword .html.

Le présent document a été préparé par le comité technique ISO/TC 206, Chaussure, en collaboration

avec le comité technique CEN/TC 309, Chaussure, du Comité européen de normalisation (CEN),

conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).

Cette deuxième édition annule et remplace la première édition (ISO 19957:2004), qui a fait l’objet d’une

révision technique. Elle incorpore également le rectificatif technique ISO 19957:2004/Cor 1:2005.

Les principales modifications par rapport à l’édition précédente sont les suivantes:

— xxx xxxxxxx xxx xxxx

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ members .html.
iv © ISO 2021 – Tous droits réservés
---------------------- Page: 4 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 19957:2021(F)
Chaussures — Méthodes d'essai relatives aux talons —
Résistance à l'arrachement de pointe à talon
1 Domaine d’application

Le présent document spécifie une méthode d’essai pour mesurer la force exigée pour retirer une pointe

d’un talon. Cette méthode d’essai est utilisée à la fois pour mesurer la résistance à l’arrachement de

pointes des matériaux de talon au moyen d’une pointe à talon et d’une méthode d’insertion normalisées,

ainsi que pour évaluer le clouage des talons de production commerciale.

La présente méthode d’essai est applicable à l’essai des talons en plastique et en bois pour chaussures

pour femmes. Les talons composés de couches de panneaux de fibres ou de cuir et les talons bas en

plastique pour chaussures pour hommes ne peuvent être soumis à essai à l’aide de la présente méthode.

2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).

ISO 7500-1, Matériaux métalliques — Étalonnage et vérification des machines pour essais statiques

uniaxiaux — Partie 1: Machines d'essai de traction/compression — Étalonnage et vérification du système

de mesure de force
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
résistance à l’arrachement de pointe à talon

force requise pour arracher une pointe normalisée du matériau de talon, divisée par la longueur

effective de l’ancrage de la pointe dans le matériau, exprimée en N/mm
4 Appareillage et matériel
L’appareillage et le matériel suivants doivent être utilisés:

4.1 Machine d’essai de traction conforme à la classe 2 de l’ISO 7500-1, avec une étendue de 0 N à

2 000 N et une vitesse constante sur la longueur de 40 mm/min ± 10 mm/min.

4.2 Petite bride ou crochet à encoches, qui peut être fixé à une mâchoire de la machine d’essai de

traction par un raccord souple.
4.3 Machine à clouer les talons de production commerciale.
© ISO 2021 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO/FDIS 19957:2021(F)
4.4 Pointe à talon normalisée (voir Figure 1), ayant les dimensions suivantes:
Dimensions en millimètres
a) longueur: 18 mm ± 0,5 mm;
b) diamètre au sommet des filets: 1,9 mm, au minimum;

c) nombre de flancs de pression entièrement formés (le côté du filet qui forme 13, au minimum;

presque un angle droit avec l’axe de la pointe):

d) distance de la pointe à la base de la première rainure entièrement formée 12 mm, minimum.

du filet à l’extrémité de la tête:
Légende
1 minimum de 13 flancs de filet entièrement formés
Figure 1 — Pointe à talon normalisée

4.5 Baguette métallique, d’un diamètre de 2 mm et d’une longueur suffisante pour passer au travers

du talon et assurer que le talon reste dans une posi
...
