ISO 7380-2:2022

Fasteners - Button head screws with reduced loadability - Part 2: Hexagon socket button head screws with collar

This document specifies the characteristics of hexagon socket button head screws with collar, with reduced loadability due to head design, in steel, with metric coarse pitch threads M3 to M16, and with product grade A. If in certain cases other specifications are requested, dimensional options can be selected from ISO 888 or ISO 4753. NOTE The reduced loadability (related to the head dimensions in combination with penetration of the hexagon socket specified in this document) implies a limitation of ultimate tensile load shown by a specific marking (property class preceded by a zero). The loadability in the head is assumed to be 80 % of that in the thread for all sizes and all property classes, see Table 4.

Fixations — Vis à tête cylindrique bombée plate à capacité de charge réduite — Partie 2: Tête cylindrique bombée plate à six pans creux et à embase plate

Le présent document spécifie les caractéristiques des vis à tête cylindrique bombée plate à six pans creux et à embase plate, à capacité de charge réduite du fait de la conception de la tête, en acier, à filetage métrique à pas gros M3 à M16, et de grade A. Si dans certains cas d’autres spécifications sont requises, les options dimensionnelles peuvent être choisies dans l'ISO 888 ou l'ISO 4753. NOTE La capacité de charge réduite (du fait des dimensions de la tête et de la profondeur de pénétration du six pans creux spécifiées dans le présent document) implique une limitation de la charge de rupture à la traction, indiquée par un marquage spécifique (classe de qualité précédée d’un zéro). La capacité de charge dans la tête est considérée comme égale à 80 % de la résistance du filetage pour toutes les dimensions et pour toutes les classes de qualité, voir Tableau 4.

General Information

• Status: Published
• Publication Date: 15-Dec-2022
• ICS: 21.060.10 - Bolts, screws, studs
• Technical Committee: ISO/TC 2/SC 11 - Fasteners with metric external thread
• Drafting Committee: ISO/TC 2/SC 11 - Fasteners with metric external thread
• Current Stage: 6060 - International Standard published
• Start Date: 16-Dec-2022
• Due Date: 03-Jun-2022
• Completion Date: 16-Dec-2022

Relations

• Consolidates: ISO 4046-5:2016 - Paper, board, pulps and related terms - Vocabulary - Part 5: Properties of pulp, paper and board
• Effective Date: 06-Jun-2022
• Revises: ISO 7380-2:2011 - Button head screws - Part 2: Hexagon socket button head screws with collar
• Effective Date: 23-Apr-2020

Overview

ISO 7380-2:2022 - Fasteners: Button head screws with reduced loadability - Part 2: Hexagon socket button head screws with collar - defines the dimensions, mechanical requirements and marking for steel hexagon socket button head screws with collar and reduced loadability. The standard covers metric coarse pitch threads M3 to M16, product grade A, and property classes 8.8 and 10.9 (marked with a leading zero when reduced loadability applies). It also explains how reduced loadability (caused by head geometry and socket penetration) limits the ultimate tensile load (head loadability assumed to be 80% of thread loadability).

Key topics and technical requirements

• Scope and material: Steel screws, metric coarse threads M3–M16, product grade A.
• Reduced loadability marking: Property class is preceded by a zero (e.g., 08.8, 010.9) to indicate limited ultimate tensile load.
• Minimum tensile loads: Table 4 gives the minimum ultimate tensile loads for reduced-load screws (for example, M8: 23 400 N for 08.8 and 30 500 N for 010.9). Values are derived as 80% of full-load figures in ISO 898-1.
• Dimensions and tolerances: Detailed head, socket and collar dimensions are in Table 1 and Table 2 (including socket depth t, socket width s/e, wall thickness w, head diameter and radii). Thread tolerancing follows ISO 965-1 (6g) and gauging guidance references ISO 23429.
• Thread length and testing: Reference thread lengths and minimum grip/shank dimensions are specified; partially and fully threaded length rules follow ISO 888 and ISO 4753 where applicable. For tensile testing of reduced-load screws, reference thread length requirements (e.g., b ≥ 3d for M16) are included.
• Surface condition and inspection: General requirements, coatings and surface discontinuities reference ISO 8992, ISO 4042, ISO 10683, ISO 6157-1 and acceptance inspection per ISO 3269.
• Marking and labelling: Product marking per ISO 898-1; package labelling must include reference to ISO 7380-2, thread size and length, property class, finish/coating, supplier ID, lot number and quantity.

Applications and who uses it

• Design and mechanical engineers specifying fasteners where head geometry (button head with collar) and predictable reduced load performance are critical.
• Fastener manufacturers and suppliers producing or certifying hexagon socket button head screws with collar to ensure dimensional conformity and correct property-class marking.
• Quality inspectors and procurement teams verifying tensile-load ratings, marking, packaging and traceability for assemblies in machinery, industrial equipment, electronics enclosures and general engineering applications where a low-profile button head is required but full head loadability is not assumed.

Related standards

• ISO 7380-1 (other button head screws)
• ISO 898-1 (mechanical properties and property classes)
• ISO 965-1 (metric thread tolerances), ISO 888 and ISO 4753 (length and end specifications), ISO 8992 / ISO 8991 (general fastener requirements and designation).

Keywords: ISO 7380-2:2022, hexagon socket button head screws with collar, button head screws reduced loadability, M3 to M16, fasteners standard, property class 08.8 010.9, tensile load.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 7380-2
Second edition
2022-12
Fasteners — Button head screws with
reduced loadability —
Part 2:
Hexagon socket button head screws
with collar
Fixations — Vis à tête cylindrique bombée plate à capacité de charge
réduite —
Partie 2: Tête cylindrique bombée plate à six pans creux et à embase
plate
Reference number
© ISO 2022
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definition . 2
4 Dimensions .2
5 Requirements and reference International Standards . 6
6 Marking and labelling . 7
6.1 Marking on product . . 7
6.2 Labelling on package . 7
7 Designation . 7
Bibliography . 8
iii
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 2, Fasteners, Subcommittee SC 11,
Fasteners with metric external thread, in collaboration with the European Committee for Standardization
(CEN) Technical Committee CEN/TC 185, Fasteners, in accordance with the Agreement on technical
cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 7380-2:2011), which has been technically
revised.
The main changes are as follows:
— the whole standard (including title) has been improved to clearly point out that these hexagon
socket button head screws have reduced loadability because of their head design (head dimensions
and penetration of the hexagon socket);
— the reference thread length b has been increased to 3d for partially threaded screws M16 so that
these screws can be tensile tested in accordance with ISO 3506-1 (b ≥ 3d is required to tensile test
screws with reduced loadability);
— the reference datum for the outer diameter of the bearing face has been specified (see Figure 1),
and the minimum values have been reduced to d = d × 0,9 considering the manufacturing
w,min c,min
aspects for “button head with collar”(see Table 1);
— e values have been rounded to two decimal places (see Table 1);
min
— the maximum depth of the hexagon socket t has been added (see Table 1);
max
— symbol w has been substituted by the new symbol w in order to define the wall thickness between
b
the bottom of the cylindrical broached hole and the bearing face (see Figure 2 and Table 1);
— the definition of r in Figure 1 has been changed to allow the offset of the centre of the radius from
f
the thread axis;
— the smallest and greatest standard lengths have been amended (see Table 2);
iv
— the minimum ultimate tensile loads were recalculated and have been changed to more precise
values for screws with property classes 8.8 (M5, M12 and M16) and 10.9 (M3, M6 and M10), see
Table 4;
— specifications for marking and labelling have been added as new Clause 6.
A list of all parts in the ISO 7380 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
v
INTERNATIONAL STANDARD ISO 7380-2:2022(E)
Fasteners — Button head screws with reduced
loadability —
Part 2:
Hexagon socket button head screws with collar
1 Scope
This document specifies the characteristics of hexagon socket button head screws with collar, with
reduced loadability due to head design, in steel, with metric coarse pitch threads M3 to M16, and with
product grade A.
If in certain cases other specifications are requested, dimensional options can be selected from ISO 888
or ISO 4753.
NOTE The reduced loadability (related to the head dimensions in combination with penetration of the
hexagon socket specified in this document) implies a limitation of ultimate tensile load shown by a specific
marking (property class preceded by a zero). The loadability in the head is assumed to be 80 % of that in the
thread for all sizes and all property classes, see Table 4.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions
ISO 888, Fasteners — Bolts, screws and studs — Nominal lengths and thread lengths
ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws
and studs with specified property classes — Coarse thread and fine pitch thread
ISO 965-1
...

NORME ISO
INTERNATIONALE 7380-2
Deuxième édition
2022-12
Fixations — Vis à tête cylindrique
bombée plate à capacité de charge
réduite —
Partie 2:
Tête cylindrique bombée plate à six
pans creux et à embase plate
Fasteners — Button head screws with reduced loadability —
Part 2: Hexagon socket button head screws with collar
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 2
4 Dimensions .2
5 Exigences et Normes internationales de référence . 5
6 Marquage et étiquetage . 7
6.1 Marquage sur le produit . 7
6.2 Étiquetage sur l’emballage . 7
7 Désignation . 7
Bibliographie . 8
iii

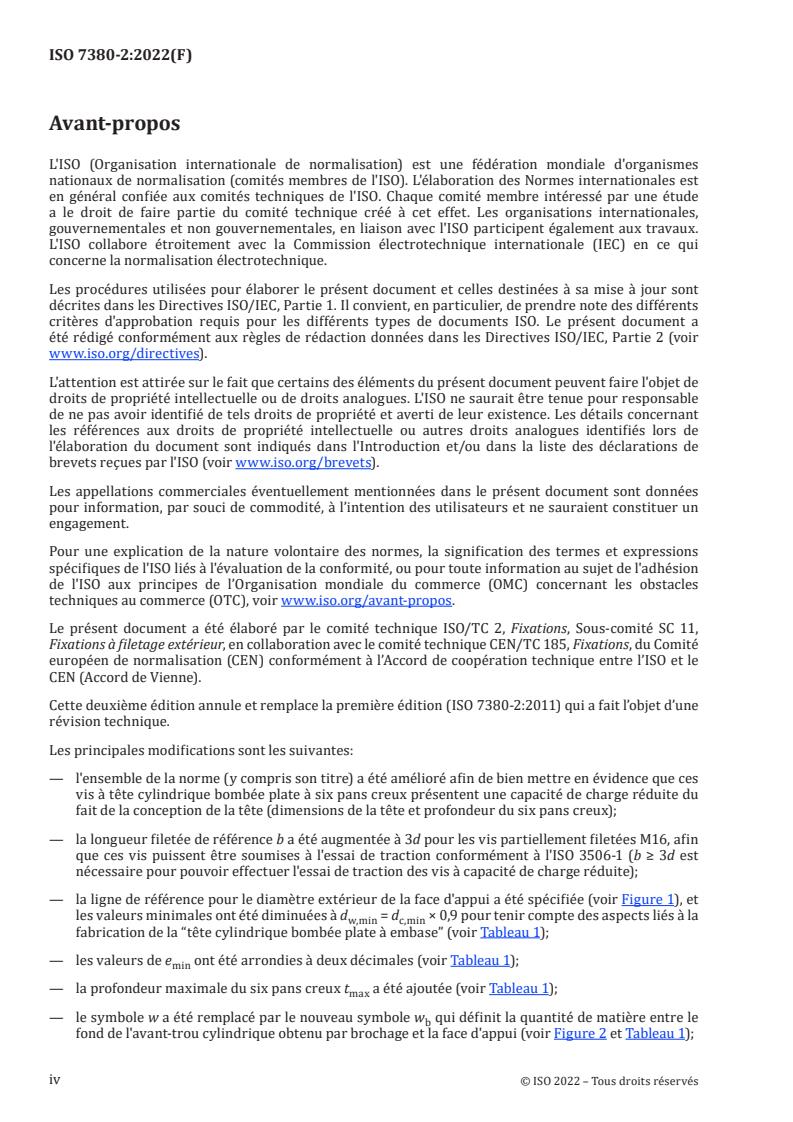

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 2, Fixations, Sous-comité SC 11,
Fixations à filetage extérieur, en collaboration avec le comité technique CEN/TC 185, Fixations, du Comité
européen de normalisation (CEN) conformément à l’Accord de coopération technique entre l’ISO et le
CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 7380-2:2011) qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— l'ensemble de la norme (y compris son titre) a été amélioré afin de bien mettre en évidence que ces
vis à tête cylindrique bombée plate à six pans creux présentent une capacité de charge réduite du
fait de la conception de la tête (dimensions de la tête et profondeur du six pans creux);
— la longueur filetée de référence b a été augmentée à 3d pour les vis partiellement filetées M16, afin
que ces vis puissent être soumises à l'essai de traction conformément à l'ISO 3506-1 (b ≥ 3d est
nécessaire pour pouvoir effectuer l'essai de traction des vis à capacité de charge réduite);
— la ligne de référence pour le diamètre extérieur de la face d'appui a été spécifiée (voir Figure 1), et
les valeurs minimales ont été diminuées à d = d × 0,9 pour tenir compte des aspects liés à la
w,min c,min
fabrication de la “tête cylindrique bombée plate à embase” (voir Tableau 1);
— les valeurs de e ont été arrondies à deux décimales (voir Tableau 1);
min
— la profondeur maximale du six pans creux t a été ajoutée (voir Tableau 1);
max
— le symbole w a été remplacé par le nouveau symbole w qui définit la quantité de matière entre le
b
fond de l'avant-trou cylindrique obtenu par brochage et la face d'appui (voir Figure 2 et Tableau 1);
iv
— la définition de r à la Figure 1 a été modifiée pour permettre au rayon du bombé de ne pas être
f
centré sur l'axe du filetage;
— les longueurs standards les plus courtes et les plus longues ont été modifiées (voir Tableau 2);
— les charges minimales de rupture à la traction ont été recalculées et ont été définies de façon plus
précise pour la classe de qualité 8.8 (M5, M12 et M16) et 10.9 (M3, M6 et M10), voir Tableau 4;
— les spécifications pour le marquage et l’étiquetage ont été ajoutées à l’Article 6.
Une liste de toutes les parties de la série ISO 7380 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
v
NORME INTERNATIONALE ISO 7380-2:2022(F)
Fixations — Vis à tête cylindrique bombée plate à capacité
de charge réduite —
Partie 2:
Tête cylindrique bombée plate à six pans creux et à embase
plate
1 Domaine d’application
Le présent document spécifie les caractéristiques des vis à tête cylindrique bombée plate à six pans
creux et à embase plate, à capacité de charge réduite du fait de la conception de la tête, en acier, à filetage
métrique à pas gros M3 à M16, et de grade A.
Si dans certains cas d’autres spécifications sont requises, les options dimensionnelles peuvent être
choisies dans l'ISO 888 ou l'ISO 4753.
NOTE La capacité de charge réduite (du fait des dimensions de la tête et de la profondeur de pénétration du
six pans creux spécifiées dans le présent document) implique une limitation de la charge de rupture à la traction,
indiquée par un marquage spécifique (classe de qualité précédée d’un zéro). La capacité de charge dans la tête est
considérée comme égale à 80 % de la résistance du filetage pour toutes les dimensions et pour toutes les classes
de qualité, voir Tableau 4.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 225, Éléments de fixation — Vis, goujons et écrous — Symboles et description des dimensions
ISO 888, Fixations — Vis, goujons et tiges filetées — Longueurs nominales et longueurs filetées
ISO 898-1, Caractéristiques mécaniques des éléments de fixation en acier au carbone et en acier allié —
Partie 1: Vis, goujons et tiges filetées de classes de qualité
...
