ISO 5611-11:2015

Cartridges, type A, for indexable inserts - Part 11: Style W

ISO 5611-11:2015 applies for cartridges type A, with hole(s) for fastening screw(s), of style W, i.e. with cutting edge angle κr = 60° for end cutting. Cartridges are intended to be used with indexable inserts made of hard metal, ceramic or other cutting materials and are primarily mounted to be used for internal turning of operations.

Cartouches du type A pour plaquettes amovibles — Partie 11: Forme W

L'ISO 5611-11:2015 s'applique aux cartouches type A, à trou(s) pour vis de serrage, de forme W, c'est-à-dire avec un angle de direction d'arête κr = 60 ° pour coupe en bout. Ces cartouches sont prévus pour être utilisés avec des plaquettes amovibles en métaux durs, céramiques ou autres matériaux de coupe et sont principalement utilisés pour des opérations de tournage.

General Information

• Status: Published
• Publication Date: 17-Nov-2015
• ICS: 25.100.01 - Cutting tools in general
• Technical Committee: ISO/TC 29/SC 9 - Tools with defined cutting edges, holding tools, cutting items, adaptive items and interfaces
• Drafting Committee: ISO/TC 29/SC 9 - Tools with defined cutting edges, holding tools, cutting items, adaptive items and interfaces
• Current Stage: 9060 - Close of review
• Completion Date: 04-Jun-2026

Relations

• Revises: ISO 5611:1995 - Cartridges, type A, for indexable inserts - Dimensions
• Effective Date: 22-Feb-2014

Overview

ISO 5611-11:2015 defines the geometric, material and marking requirements for cartridges, type A, style W used with indexable inserts. Style W cartridges are specified for end cutting with a cutting edge angle κr = 60° and are primarily intended for internal turning operations. The cartridges accept indexable inserts made of hard metal, ceramic or other cutting materials and are intended to be mounted in standard tool holders for turning.

Key topics and technical requirements

• Scope and purpose: Applies to type A cartridges with hole(s) for fastening screw(s), style W (κr = 60°) for end cutting.
• Dimensions and tolerance: Dimension tables and figures specify heights (examples: h = 6, 8, 10, 12, 16, 20, 25 mm), lengths and related key dimensions. Only the numerical dimensions must be respected - graphical depictions are illustrative.
• Material: Cartridges are required to be manufactured from steel with a specified minimum tensile strength (as shown in the standard).
• Design features:
  • Methods of insert retention (central screw, clamp, central hole) and related designation letters.
  • Provision for adjustment screws to correct the f dimension at manufacturer's option.
  • Compatibility with a range of insert corner radii (r) and insert edge lengths (l) as referenced in the tables; if an insert radius differs from the table, dimensions for f and l are to be determined according to ISO 5611-1.
• Designation rules: Standardized naming convention combining ISO reference, retention method, insert form, cartridge form (W), clearance, cutting direction, height, cartridge type (CA), length and insert size. Example: “Cartouche ISO 5611-11 – STWCR 12CA – 16”.
• Delivery and marking: Cartridges must be delivered complete with fastening hardware and any adjustment screws; marking must include characteristic letter(s) and manufacturer identification. The ISO 5611 number must appear on the packaging.

Applications and users

• Primary application: internal turning in metalcutting and machining centers where indexable inserts are used for efficient tool changes and edge replacement.
• Typical users:
  • Tool manufacturers and designers specifying cartridge geometry and retention modes.
  • Production engineers and machinists selecting cartridges for boring/internal turning operations.
  • Purchasing and quality teams ensuring compliance with standardized tooling components.
• Benefits: Ensures interchangeability, predictable tool geometry for process planning, and compatibility with a range of insert materials (hard metal, ceramics).

Related standards

• ISO 5611-1 - Overview, correlation and determination of dimensions (referenced for dimension determination)
• ISO 5608 - Designation of turning tool holders and cartridges
• ISO 1832 - Designation of indexable inserts

Keywords: ISO 5611-11, cartridges type A, style W, indexable inserts, cutting edge angle 60°, internal turning, tooling standard, insert retention, cartridge dimensions.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 5611-11
First edition
2015-11-01
Cartridges, type A, for indexable
inserts —
Part 11:
Style W
Cartouches du type A, à plaquettes amovibles —
Partie 11: Forme W
Reference number
©
ISO 2015
© ISO 2015, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2015 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Dimensions . 1
4 Designation . 4
5 Material . 5
6 Design . 5
6.1 Method of holding . 5
6.2 Corner radius r .
ε 5
6.3 Adjusting screw . 6
7 Extent of delivery . 6
8 Marking . 6

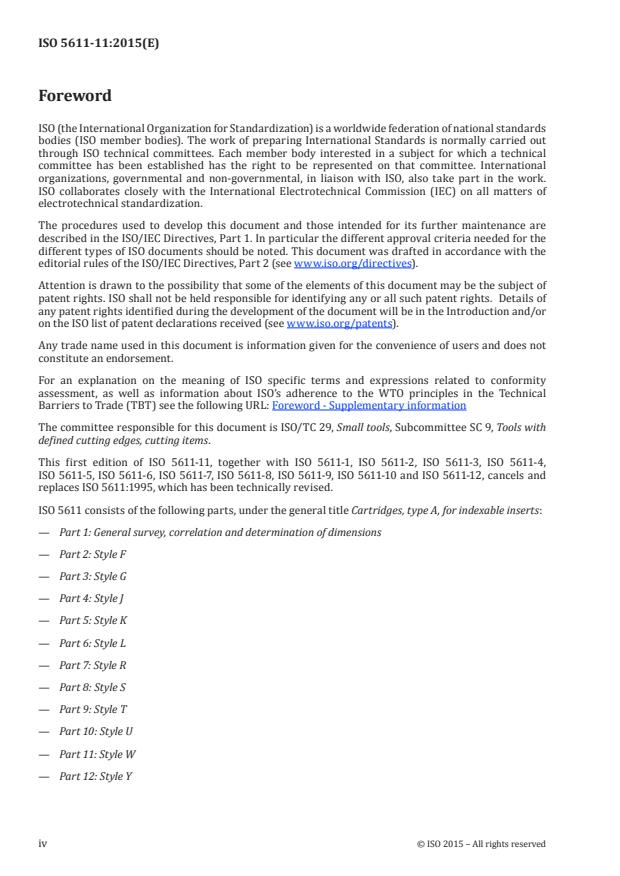

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical
Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 29, Small tools, Subcommittee SC 9, Tools with
defined cutting edges, cutting items.
This first edition of ISO 5611-11, together with ISO 5611-1, ISO 5611-2, ISO 5611-3, ISO 5611-4,
ISO 5611-5, ISO 5611-6, ISO 5611-7, ISO 5611-8, ISO 5611-9, ISO 5611-10 and ISO 5611-12, cancels and
replaces ISO 5611:1995, which has been technically revised.
ISO 5611 consists of the following parts, under the general title Cartridges, type A, for indexable inserts:
— Part 1: General survey, correlation and determination of dimensions
— Part 2: Style F
— Part 3: Style G
— Part 4: Style J
— Part 5: Style K
— Part 6: Style L
— Part 7: Style R
— Part 8: Style S
— Part 9: Style T
— Part 10: Style U
— Part 11: Style W
— Part 12: Style Y
iv © ISO 2015 – All rights reserved

INTERNATIONAL STANDARD ISO 5611-11:2015(E)
Cartridges, type A, for indexable inserts —
Part 11:
Style W
1 Scope
This part of ISO 5611 applies for cartridges type A, with hole(s) for fastening screw(s), of style W, i.e.
with cutting edge angle κ = 60° for end cutting.
r
Cartridges are intended to be used with indexable inserts made of hard metal, ceramic or other cutting
materials and are primarily mounted to be used for internal turning of operations.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 1832, Indexable inserts for cutting tools — Designation
ISO 5608, Turn
...

NORME ISO
INTERNATIONALE 5611-11
Première édition
2015-11-01
Cartouches du type A pour
plaquettes amovibles —
Partie 11:
Forme W
Cartridges, type A, for indexable inserts —
Part 11: Style W
Numéro de référence
©
ISO 2015
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2015 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Dimensions . 1
4 Désignation . 4
5 Matériau . 4
6 Conception . 5
6.1 Méthode de retenue . 5
6.2 Rayon de pointe, r .
ε 5
6.3 Vis de réglage . 6
7 Condition de livraison . 6
8 Marquage . 6

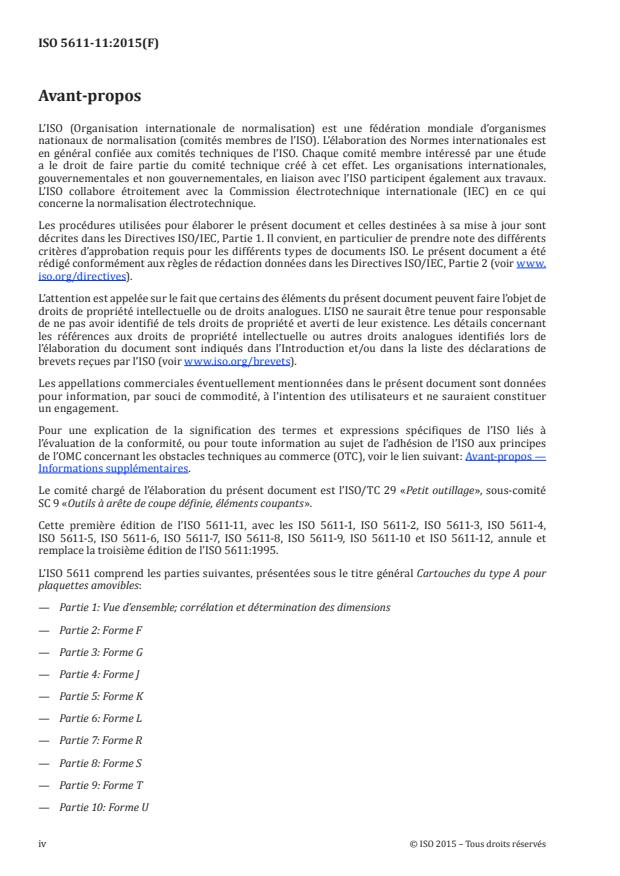

Avant-propos
