ISO 14688-2:2017

Geotechnical investigation and testing — Identification and classification of soil — Part 2: Principles for a classification

ISO 14688-2:2017 specifies the basic principles for classification of those material characteristics most commonly used for soils for engineering purposes. It is intended to be read in conjunction with ISO 14688‑1, which gives rules for the identification and description of soils. The relevant characteristics could vary and therefore, for particular projects or materials, more detailed subdivisions of the descriptive and classification terms could be appropriate. Due to differences in local geological conditions, practices to enhance relevant classification criteria are used. The classification principles established in this document allow soils to be classified into groups of similar composition and geotechnical properties, based on the results of field and laboratory tests with respect to their suitability for geotechnical engineering purposes. ISO 14688-2:2017 is applicable to natural soil in situ, natural soil reworked artificially and synthetic materials. A more detailed classification specific to use in earthworks is given in EN 16907‑2. NOTE 1 Identification and description of rocks are covered by ISO 14689. Identification and description of materials intermediate between soil and rock are carried out using the procedures in ISO 14688‑1, this document and ISO 14689, as appropriate. NOTE 2 The identification and classification of soil for pedological purposes, as well as in the framework of measurements for soil protection and for remediation of contaminated areas, is covered by ISO 25177.

Reconnaissance et essais géotechniques — Identification et classification des sols — Partie 2: Principes pour une classification

ISO 14688-2:2017 présente les principes fondamentaux de classification des sols, sur la base des caractéristiques des constituants les plus couramment utilisées pour les sols dans les projets d'ingénierie. Il doit être lu conjointement avec l'ISO 14688‑1 qui établit les règles d'identification et de description des sols. Les caractéristiques utiles peuvent varier, par conséquent, pour des projets ou matériaux particuliers, des subdivisions plus détaillées des termes descriptifs et de classification peuvent s'avérer plus appropriées. En raison des différences entre les conditions géologiques locales, des méthodes d'amélioration des critères de classification sont utilisées. Les principes de classification établis dans ce document permettent de classer les sols en groupes présentant des compositions et des propriétés géotechniques similaires, basés sur les résultats d'essais en place et de laboratoire en ce qui concerne leur aptitude pour les projets d'ingénierie géotechnique. ISO 14688-2:2017 s'applique aux sols naturels in situ, aux sols naturels remaniés artificiellement et aux matériaux synthétiques. Une classification plus détaillée spécifiquement utilisée dans les terrassements est donné en EN 16907‑2. Note 1 L'identification et la description des roches sont traitées dans l'ISO 14689. L'identification et la description des matériaux intermédiaires entre le sol et la roche sont réalisées conformément aux procédures indiquées dans l'ISO 14688‑1, ce document et l'ISO 14689 selon le cas. Note 2 L'identification et la classification des sols à des fins pédologiques, ainsi qu'à des fins de mesures pour la protection du sol et pour la remédiation de sols pollués, sont traitées dans l'ISO 25177.

General Information

• Status: Published
• Publication Date: 11-Dec-2017
• ICS: 93.020 - Earthworks. Excavations. Foundation construction. Underground works
• Technical Committee: ISO/TC 182 - Geotechnics
• Drafting Committee: ISO/TC 182 - Geotechnics
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 08-Mar-2023

Relations

• Revises: ISO 14688-2:2004 - Geotechnical investigation and testing — Identification and classification of soil — Part 2: Principles for a classification
• Effective Date: 05-Apr-2014
• Revises: ISO 14688-2:2004/Amd 1:2013 - Geotechnical investigation and testing — Identification and classification of soil — Part 2: Principles for a classification — Amendment 1
• Effective Date: 05-Apr-2014

Standards Content (Sample)

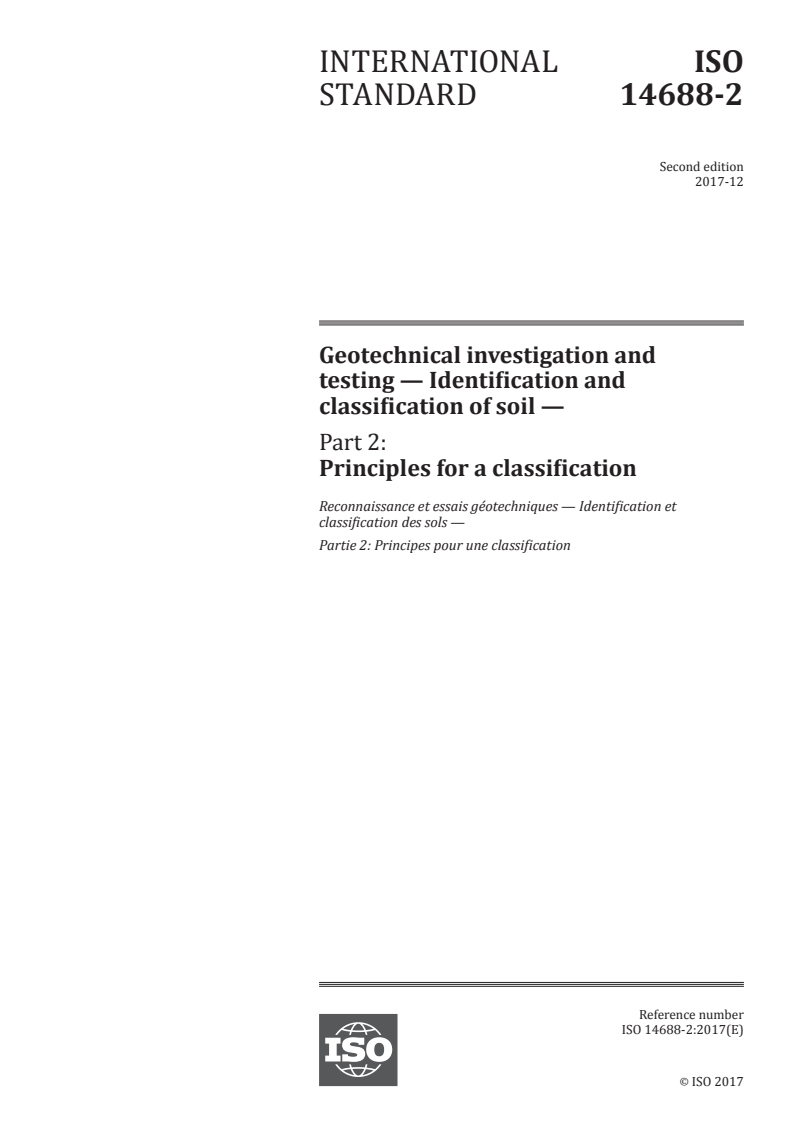

INTERNATIONAL ISO
STANDARD 14688-2
Second edition
2017-12
Geotechnical investigation and
testing — Identification and
classification of soil —
Part 2:
Principles for a classification
Reconnaissance et essais géotechniques — Identification et
classification des sols —
Partie 2: Principes pour une classification
Reference number
ISO 14688-2:2017(E)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 14688-2:2017(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 14688-2:2017(E)

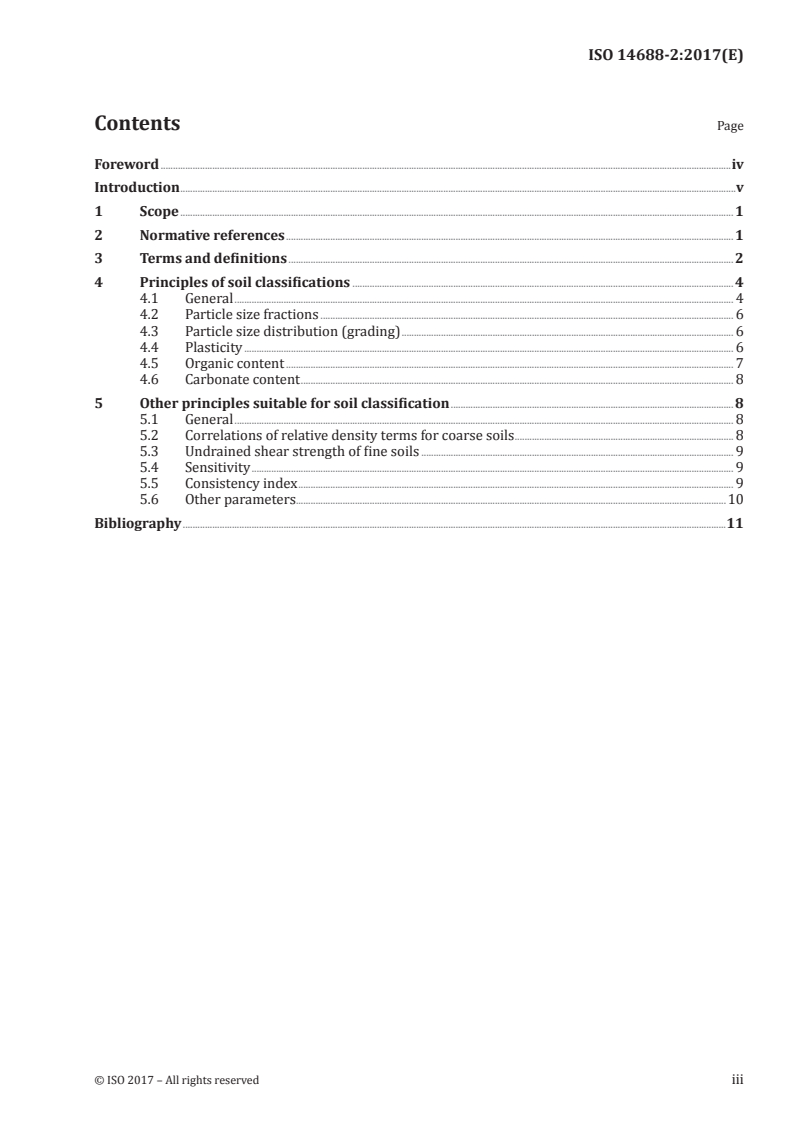

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2  Normative references . 1
3  Terms and definitions . 2
4  Principles of soil classifications . 4
4.1 General . 4
4.2 Particle size fractions . 6
4.3 Particle size distribution (grading) . 6
4.4 Plasticity . 6
4.5 Organic content . 7
4.6 Carbonate content . 8
5  Other principles suitable for soil classification . 8
5.1 General . 8
5.2 Correlations of relative density terms for coarse soils . 8
5.3 Undrained shear strength of fine soils . 9
5.4 Sensitivity . 9
5.5 Consistency index . 9
5.6 Other parameters.10
Bibliography .11
© ISO 2017 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 14688-2:2017(E)

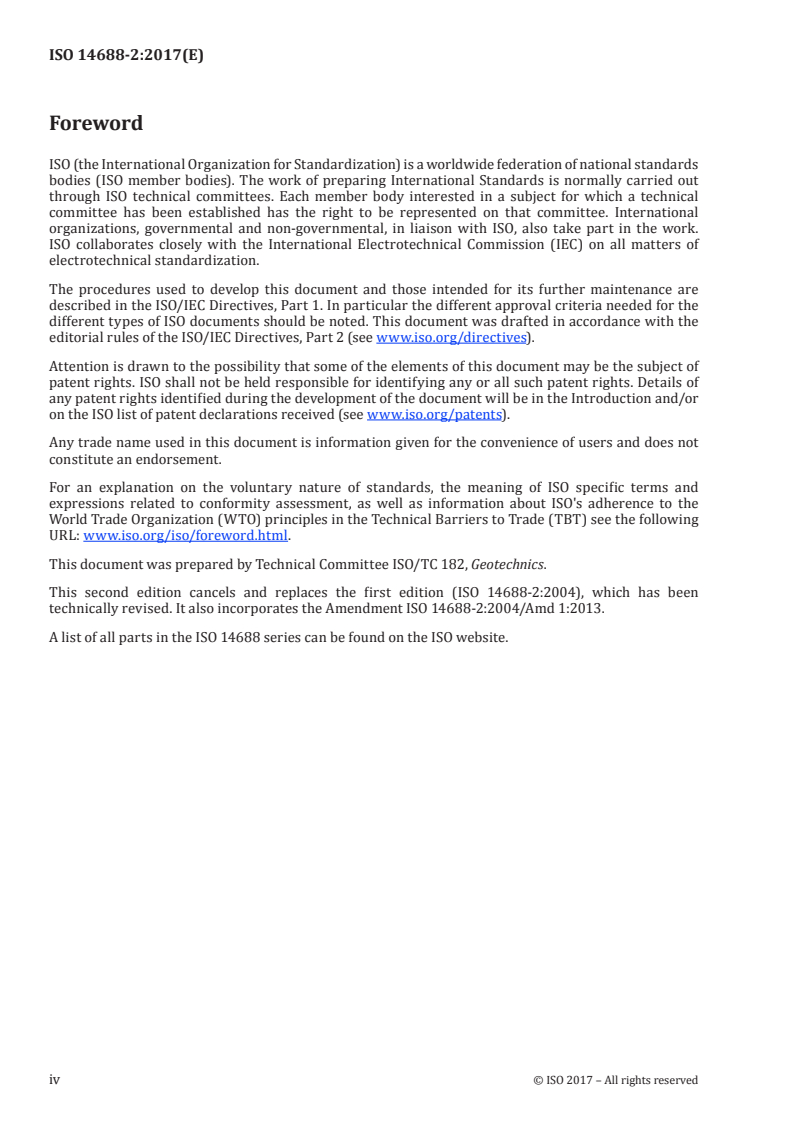

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 182, Geotechnics.
This second edition cancels and replaces the first edition (ISO 14688-2:2004), which has been
technically revised. It also incorporates the Amendment ISO 14688-2:2004/Amd 1:2013.
A list of all parts in the ISO 14688 series can be found on the ISO website.
iv © ISO 2017 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 14688-2:2017(E)

Introduction
This document gives the means by which soils can be classified into groups of similar composition
and geotechnical properties based on the results of field and laboratory tests with respect to their
suitability for geotechnical engineering purposes.
Prior to classification, ISO 14688-1 gives details of the procedures that should be followed in the
identification and description of soils.
© ISO 2017 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 14688-2:2017(E)
Geotechnical investigation and testing — Identification and
classification of soil —
Part 2:
Principles for a classification
1 Scope
This document specifies the basic principles for classification of those material characteristics
most commonly used for soils for engineering purposes. It is intended to be read in conjunction
with ISO 14688-1, which gives rules for the identification and description of soils. The relevant
characteristics could vary and therefore, for particular projects or materials, more detailed subdivisions
of the descriptive and classification terms could be appropriate. Due to differences in local geological
conditions, practices to enhance relevant classification criteria are used.
The classification principles established in this document allow soils to be classified into groups of
similar composition and geotechnical properties, based on the results of field and laboratory tests with
respect to their suitability for geotechnical engineering purposes.
This document is applicable to natural soil in situ, natural soil reworked artificially and synthetic
materials. A more detailed classification specific to use in earthworks is given in EN 16907-2.
NOTE 1 Identification and description of rocks are covered by ISO 14689. Identification and description of
materials intermediate between soil and rock are carried out using the procedures in ISO 14688-1, this document
and ISO 14689, as appropriate.
NOTE 2 The identification and classification of soil for pedological purposes, as well as in the framework of
measurements for soil protection and for remediation of contaminated areas, is covered by ISO 25177.
2  Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 14688-1:2017, Geotechnical investigation and testing — Identification and classification of soil —
Part 1: Identification and description
ISO 14689, Geotechnical investigation and testing — Identification, description and classification of rock
ISO 17892-1, Geotechnical investigation and testing — Laboratory testing of soil — Part 1: Determination
of water content
ISO 17892-2, Geotechnical investigation and testing — Laboratory testing of soil — Part 2: Determination
of bulk density
ISO 17892-3, Geotechnical investigation and testing — Laboratory testing of soil — Part 3: Determination
of particle density
ISO 17892-4, Geotechnical investigation and testing — Laboratory testing of soil — Part 4: Determination
of particle size distribution
ISO 17892-5, Geotechnical investigation and testing — Laboratory testing of soil — Part 5: Incremental
loading oedometer test
© ISO 2017 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 14688-2:2017(E)

ISO 17892-6, Geotechnical investigation and testing — Laboratory testing of soil — Part 6: Fall cone test
ISO/TS 17892-7, Geotechnical investigation and testing — Laboratory testing of soil — Part 7: Unconfined
compression test on fine-grained soils
ISO/TS 17892-8, Geotechnical investigation and testing — Laboratory testing of soil — Part 8:
Unconsolidated undrained triaxial test
ISO/TS 17892-9, Geotechnical investigation and testing — Laboratory testing of soil — Part 9: Consolidated
triaxial compression test
ISO/TS 17892-10, Geotechnical investigation and testing —Laboratory testing of soil — Part 10: Direct
shear tests
ISO/TS 17892-11, Geotechnical investigation and testing — Laboratory testing of soil — Part 11:
Permeability tests
ISO/TS 17892-12, Geotechnical investigation and testing — Laboratory testing of soil — Determination of
Atterberg limits
3  Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 14688-1 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at www.iso.org/obp
— IEC Electropedia: available at www.electropedia.org
3.1
coefficient of curvature
C
C
2
ratio (D ) /(D × D ), where D , D and D are the particle diameters corresponding to 60 %,
30 10 60 60 30 10
30 % and 10 % finer on the cumulative particle size distribution curve, respectively
3.2
compression index
C
c
defined in accordance with the following relation:
ΔeeΔ
C =− =−
c
Δ(lg'σ )
lg('σσ+Δ ')/'σ 
 
Note 1 to entry: Δe is the change in void ratio (negative value when e decreases) for plastic deformation and is the
change in void ratio Δe for a relative increase of effective stress from lgσ′ to lg (σ′ + Δσ′).
3.3
consistency index
I
C
numerical difference between the liquid limit (3.6) and the natural water content (3.16) expressed as a
percentage ratio of the plasticity index (3.10)
I = (w − w)/I
C L P
2 © ISO 2017 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 14688-2:2017(E)

3.4
density index
I
D
index for coarse soils (sands and gravels) dependent upon the void ratio (3.15) and the void ratios
corresponding to the minimum density (e ) and the maximum density (e ), as measured in the
min max
laboratory
I = (e − e)/(e − e )
D max max min
3.5
dry density
ρ
d
mass of oven-dried soil per unit volume of the material
3.6
liquid limit
w
L
water content (3.16) at which a fine soil passes from the liquid to the plastic condition, as determined b
...

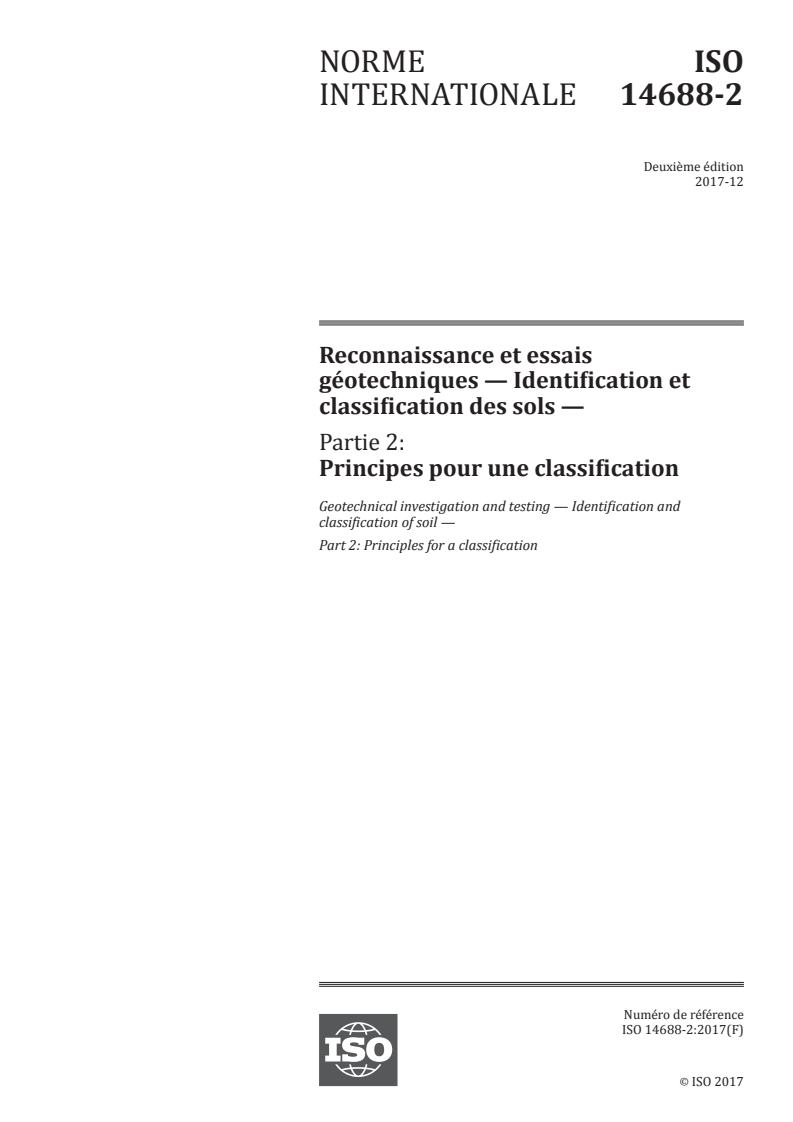

NORME ISO
INTERNATIONALE 14688-2
Deuxième édition
2017-12
Reconnaissance et essais
géotechniques — Identification et
classification des sols —
Partie 2:
Principes pour une classification
Geotechnical investigation and testing — Identification and
classification of soil —
Part 2: Principles for a classification
Numéro de référence
ISO 14688-2:2017(F)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 14688-2:2017(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 14688-2:2017(F)

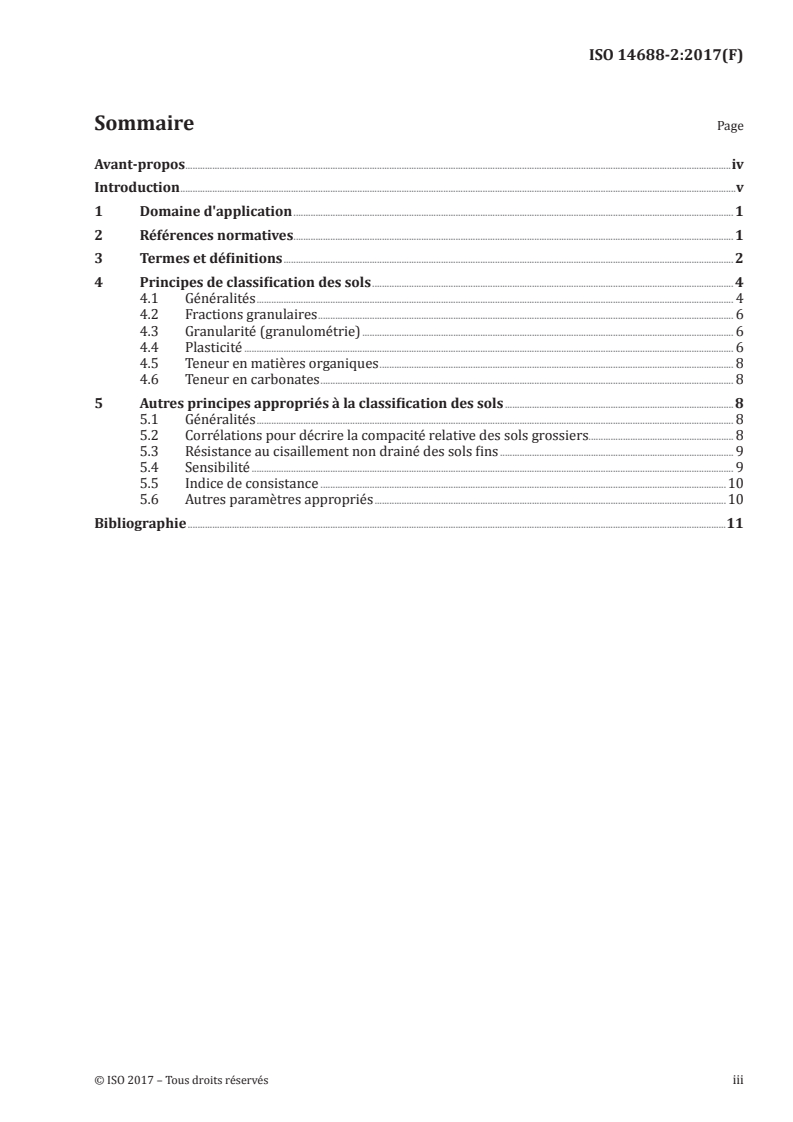

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3  Termes et définitions . 2
4  Principes de classification des sols . 4
4.1 Généralités . 4
4.2 Fractions granulaires . 6
4.3 Granularité (granulométrie) . 6
4.4 Plasticité . 6
4.5 Teneur en matières organiques . 8
4.6 Teneur en carbonates . 8
5  Autres principes appropriés à la classification des sols . 8
5.1 Généralités . 8
5.2 Corrélations pour décrire la compacité relative des sols grossiers. 8
5.3 Résistance au cisaillement non drainé des sols fins . 9
5.4 Sensibilité . 9
5.5 Indice de consistance .10
5.6 Autres paramètres appropriés .10
Bibliographie .11
© ISO 2017 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 14688-2:2017(F)

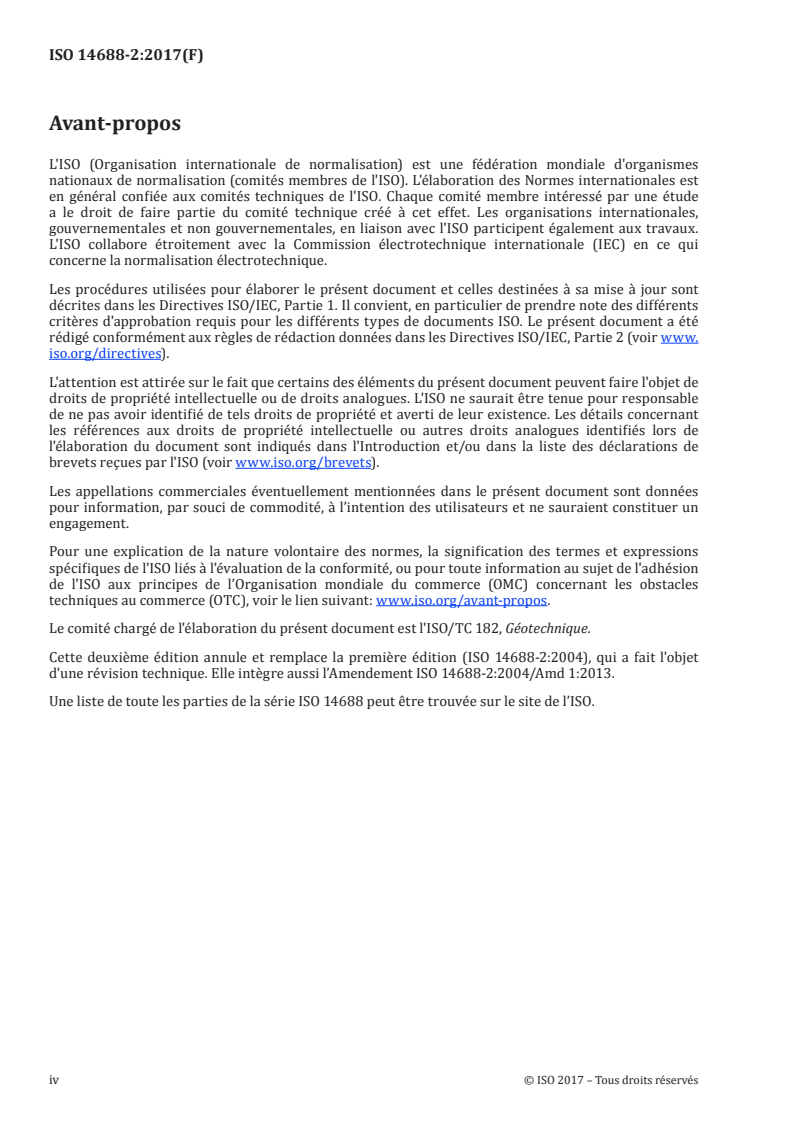

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/avant-propos.
Le comité chargé de l'élaboration du présent document est l'ISO/TC 182, Géotechnique.
Cette deuxième édition annule et remplace la première édition (ISO 14688-2:2004), qui a fait l'objet
d'une révision technique. Elle intègre aussi l’Amendement ISO 14688-2:2004/Amd 1:2013.
Une liste de toute les parties de la série ISO 14688 peut être trouvée sur le site de l’ISO.
iv © ISO 2017 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 14688-2:2017(F)

Introduction
Ce document donne les moyens par lesquels des sols peuvent être classés dans des groupes de
compositions et de propriétés géotechniques semblables sur la base de résultats d’essais en place et de
laboratoire en ce qui concerne leur aptitude pour les projets d'ingénierie géotechnique.
Avant la classification, l’ISO 14688-1 fournit des détails sur les procédures qu’il est recommandé de
suivre pour l'identification et la description des sols.
© ISO 2017 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 14688-2:2017(F)
Reconnaissance et essais géotechniques — Identification
et classification des sols —
Partie 2:
Principes pour une classification
1 Domaine d'application
Ce document présente les principes fondamentaux de classification des sols, sur la base des
caractéristiques des constituants les plus couramment utilisées pour les sols dans les projets
d’ingénierie. Il doit être lu conjointement avec l’ISO 14688-1 qui établit les règles d’identification et
de description des sols. Les caractéristiques utiles peuvent varier, par conséquent, pour des projets
ou matériaux particuliers, des subdivisions plus détaillées des termes descriptifs et de classification
peuvent s’avérer plus appropriées. En raison des différences entre les conditions géologiques locales,
des méthodes d’amélioration des critères de classification sont utilisées.
Les principes de classification établis dans ce document permettent de classer les sols en groupes
présentant des compositions et des propriétés géotechniques similaires, basés sur les résultats d’essais
en place et de laboratoire en ce qui concerne leur aptitude pour les projets d’ingénierie géotechnique.
Ce document s'applique aux sols naturels in situ, aux sols naturels remaniés artificiellement et aux
matériaux synthétiques. Une classification plus détaillée spécifiquement utilisée dans les terrassements
est donné en EN 16907-2.
Note 1 L’identification et la description des roches sont traitées dans l’ISO 14689. L’identification et la
description des matériaux intermédiaires entre le sol et la roche sont réalisées conformément aux procédures
indiquées dans l’ISO 14688-1, ce document et l’ISO 14689 selon le cas.
Note 2 L’identification et la classification des sols à des fins pédologiques, ainsi qu’à des fins de mesures pour
la protection du sol et pour la remédiation de sols pollués, sont traitées dans l’ISO 25177.
2 Références normatives
Les documents suivants, dans leur version intégrale ou partielle, constituent des références pour
l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 14688-1:2017, Reconnaissance et essais géotechniques — Identification et classification des sols —
Partie 1: Identification et description
ISO 14689, Reconnaissance et essais géotechniques —Identification, description et classification des roches
ISO 17892-1, Reconnaissance et essais géotechniques — Essais de laboratoire sur les sols — Détermination
de la teneur en eau
ISO 17892-2, Reconnaissance et essais géotechniques — Essais de laboratoire sur les sols — Détermination
de la masse volumique d’un sol fin
ISO 17892-3, Reconnaissance et essais géotechniques — Essais de laboratoire sur les sols — Détermination
de la masse volumique des particules solides
ISO 17892-4, Reconnaissance et essais géotechniques — Essais de laboratoire sur les sols — Détermination
de la granulométrie
© ISO 2017 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 14688-2:2017(F)

ISO 17892-5, Reconnaissance et essais géotechniques — Essais de laboratoire sur les sols — Essai de
chargement par palier à l’œdomètre
ISO 17892-6, Reconnaissance et essais géotechniques — Essais de laboratoire sur les sols — Essai au cône
ISO/TS 17892-7, Reconnaissance et essais géotechniques — Essais de laboratoire sur les sols — Essai de
compression simple sur sol cohérent
ISO/TS 17892-8, Reconnaissance et essais géotechniques — Essais de laboratoire sur les sols — Essai
triaxial non consolidé non drainé
ISO/TS 17892-9, Reconnaissance et essais géotechniques — Essais de laboratoire sur les sols — Essai en
compression à l’appareil triaxial sur sols saturés consolidés
ISO/TS 17892-10, Reconnaissance et essais géotechniques — Essais de laboratoire sur les sols — Essai de
cisaillement direct
ISO/TS 17892-11, Reconnaissance et essais géotechniques — Essais de laboratoire sur les sols —
Détermination de la perméabilité à charge constante et à charge variable décroissante
ISO/TS 17892-12, Reconnaissance et essais géotechniques — Essais de laboratoire sur les sols —
Détermination des limites d’Atterberg
3  Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 14688-1 ainsi que les
suivants s’appliquent.
L'ISO et le IEC maintiennent les bases de données terminologiques à l'usage de la normalisation aux
adresses suivantes:
— IEC Electropedia: disponible à l’adresse http://www.electropedia.org/
— ISO Online browsing platform: disponible à l’adresse https://www.iso.org/obp
3.1
coefficient de courbure granulométrique
C
C
2
rapport (D ) /(D x D ), où D , D et D sont les diamètres des particules correspondant à 60 %,
30 10 60 60 30 10
30 % et 10 % des fractions les plus fines sur la courbe granulométrique cumulative, respectivement
3.2
indice de compression
C
c
défini par la relation suivante:
ΔeeΔ
C =− =−
c
′ Δ log'σ
log' σσ+Δ /'σ  ()
()
 
Note 1 à l'article: Δe est la variation de l’indice des vides (négative lorsque la valeur e décroît) pour une
déformation plastique et est la variation de l’indice des vides Δe lors d’une augmentation relative des contraintes
effectives variant de log σ’ à log (σ’ + Δσ’).
3.3
indice de consistance
I
C
différence numérique entre la limite de liquidité (3.6) et la teneur en eau (3.16) naturelle exprimée en
pourcentage de l’indice de plasticité (3.10)
Iw=−wI/
()
C LP
2 © ISO 2017 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 14688-2:2017(F)

3.4
indice de densité
I
D
indice pour des sols grenus (sable et grave) fonction de l’indice des vides (3.15), et des indices des
vides correspondant à la masse volumique minimale (e ) et à la masse volumique maximale (e )
min max
mesurées en laboratoire
Ie=−ee/ −e
() ()
Dmax maxmin
3.5
densité sèche
ρ
d
masse du sol séché à l’étuve par volume unitaire de matériau
3.6
limite de liquidité
w
L
teneur en eau (3.16) à laquelle un sol fin passe de l’état liquide à l’état plastique, telle qu’elle est obtenue
lors de l’essai de détermination de la limite de liquidité (3.6)
3.7
indice de liquidité
I
L
différence numérique entre la teneur en eau (3.16) naturelle et la limite de plasticité (3.9) exprimée en
pourcentage de l’indice de plasticité (3.10)
Iw=−wI/
()
LP P
3.8
densité des particules
ρ
S
densité des particules de sol
3.9
limite de plasticité
w
P
teneur en eau (3.16) à laquelle un sol fin passe de l’état plastique à l’état semi-liquide, telle qu’elle est
obtenue lors de l’essai de détermination de la limite de plasticité
3.10
indice de plasticité
I
P
différence numérique entre la limite de liquidité (3.6) et la limite de plasticité (3.9) d’un sol f
...
