ISO 24022-2:2020

Plastics - Polystyrene (PS) moulding and extrusion materials - Part 2: Preparation of test specimens and determination of properties

This document specifies the methods of preparation of test specimens and the test methods to be used in determining the properties of PS moulding and extrusion materials. It gives requirements for handling test material and for conditioning both the test material before moulding and the specimens before testing. This document specifies the procedures and conditions for the preparation of test specimens and procedures for measuring properties of the materials from which these specimens are made. It lists the properties and test methods which are suitable and necessary to characterize PS moulding and extrusion materials. The properties have been selected from the general test methods in ISO 10350-1. Other test methods in wide use for or of particular significance to these moulding and extrusion materials are also included in this document, as are the designatory properties specified in ISO 24022-1.

Plastiques — Matériaux à base de polystyrène (PS) pour moulage et extrusion — Partie 2: Préparation des éprouvettes et détermination des propriétés

Le présent document spécifie les méthodes de préparation des éprouvettes et les méthodes d'essai qui doivent être utilisées pour la détermination des propriétés des matériaux pour moulage et extrusion à base de PS. Il donne les exigences relatives à la manipulation du matériau d'essai et au conditionnement du matériau d'essai avant moulage et des éprouvettes avant essai. Le présent document spécifie les modes opératoires et les conditions nécessaires à la préparation des éprouvettes, ainsi que les modes opératoires de mesure des propriétés des matériaux à partir desquels les éprouvettes sont obtenues. Il liste les propriétés et méthodes d'essai qui sont utiles et nécessaires pour caractériser les matériaux pour moulage et extrusion à base de PS. Les propriétés ont été sélectionnées parmi les méthodes d'essai générales de l'ISO 10350-1. D'autres méthodes d'essai largement utilisées ou qui revêtent une importance particulière pour ces matériaux pour moulage et extrusion sont aussi incluses dans le présent document; c'est le cas des propriétés de désignation spécifiées dans l'ISO 24022‑1.

General Information

• Status: Published
• Publication Date: 28-May-2020
• ICS: 83.080.20 - Thermoplastic materials
• Technical Committee: ISO/TC 61/SC 9 - Thermoplastic materials
• Drafting Committee: ISO/TC 61/SC 9/WG 7 - Styrene polymers
• Current Stage: 9060 - Close of review
• Completion Date: 02-Dec-2030

Relations

• Consolidates: ISO/ASME 14414:2015/Amd 1:2016 - Pump system energy assessment - Amendment 1
• Effective Date: 06-Jun-2022
• Revises: ISO 1622-2:1995 - Plastics - Polystyrene (PS) moulding and extrusion materials - Part 2: Preparation of test specimens and determination of properties
• Effective Date: 23-Apr-2020

Overview

ISO 24022-2:2020 - Plastics - Polystyrene (PS) moulding and extrusion materials - Part 2: Preparation of test specimens and determination of properties - defines standardized procedures for preparing test specimens and measuring the physical, mechanical, thermal, electrical and other properties of polystyrene (PS) moulding and extrusion materials. The standard ensures reproducible, comparable data for quality control, material specification, and product design.

Key topics and technical requirements

• Specimen preparation: Injection-moulded specimens shall be produced in accordance with ISO 294-1 / ISO 294-3. The standard emphasizes consistent processing conditions and notes that bar test specimens (ISO 20753) often give better precision than directly moulded final-dimension parts.
• Injection moulding conditions (typical): Melt temperature 220 °C, mould temperature 45 °C, average injection velocity 200 ± 20 mm/s (see Table 1). An appropriate hold pressure must be used to obtain blemish-free mouldings.
• Uniformity requirement: Moulding masses shall not differ by more than 1% between specimens.
• Conditioning: After moulding, specimens must be conditioned per ISO 291 for at least 16 hours at 23 °C ± 2 °C and (50 ± 10) % relative humidity before testing.
• Property selection and test methods: Properties are selected primarily from ISO 10350-1 and supplemented by widely used or PS‑specific tests. Key properties include:
  • Rheological: Melt mass-flow rate (MFR), MVR, moulding shrinkage
  • Mechanical: Tensile modulus, stress/strain at break, creep, flexural modulus/strength, Charpy impact, tensile-impact
  • Thermal: Glass transition (DSC), heat deflection temperature (HDT), Vicat softening, coefficient of linear thermal expansion
  • Flammability and ignition: IEC/IEC test flames, oxygen index
  • Electrical: Relative permittivity, dissipation factor, volume/surface resistivity, electric strength, comparative tracking index (CTI)
  • Other: Water absorption, density, residual styrene monomer, refractive index, puncture energy/force

Applications and users

ISO 24022-2:2020 is used by:

• Polymer producers and compounders for routine quality control and material certification
• Independent testing laboratories to produce comparable, defensible test data
• OEMs and designers to select appropriate PS grades for moulding and extrusion applications
• Standards writers and specifiers for inclusion in technical datasheets and contractual specifications
• Regulatory and safety teams when assessing flammability, electrical properties or residual monomer limits

Practical benefits include consistent material comparisons, reliable datasheets, better process control, and clearer communication between suppliers and customers.

Related standards

• ISO 24022-1 (designation system and basis for specifications)
• ISO 10350-1 (data acquisition and presentation)
• ISO 294-1 / ISO 294-3 (injection moulding of test specimens)
• ISO 291 (conditioning), ISO 1133-1 (MFR), ISO 527, ISO 178, ISO 306, ISO 2561, ISO 20753, and relevant IEC electrical/flame test standards.

Standards Content (Sample)

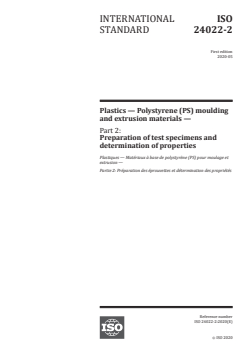

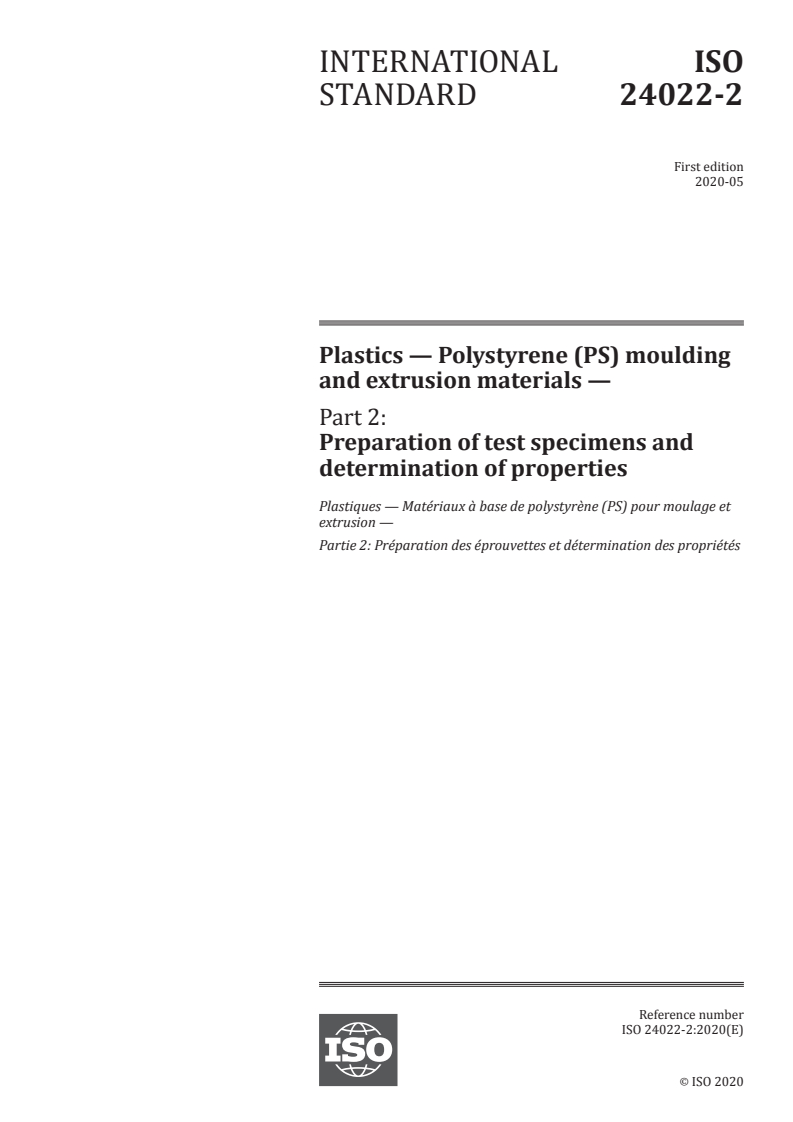

INTERNATIONAL ISO
STANDARD 24022-2
First edition
2020-05
Plastics — Polystyrene (PS) moulding
and extrusion materials —
Part 2:
Preparation of test specimens and
determination of properties
Plastiques — Matériaux à base de polystyrène (PS) pour moulage et
extrusion —
Partie 2: Préparation des éprouvettes et détermination des propriétés
Reference number
©
ISO 2020

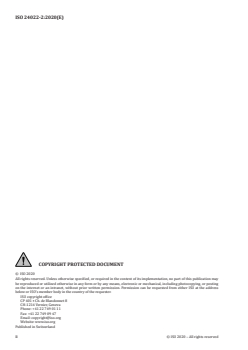

© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved

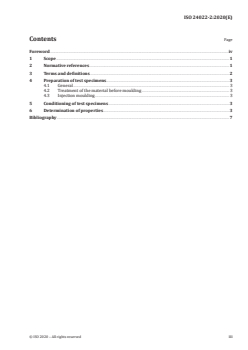

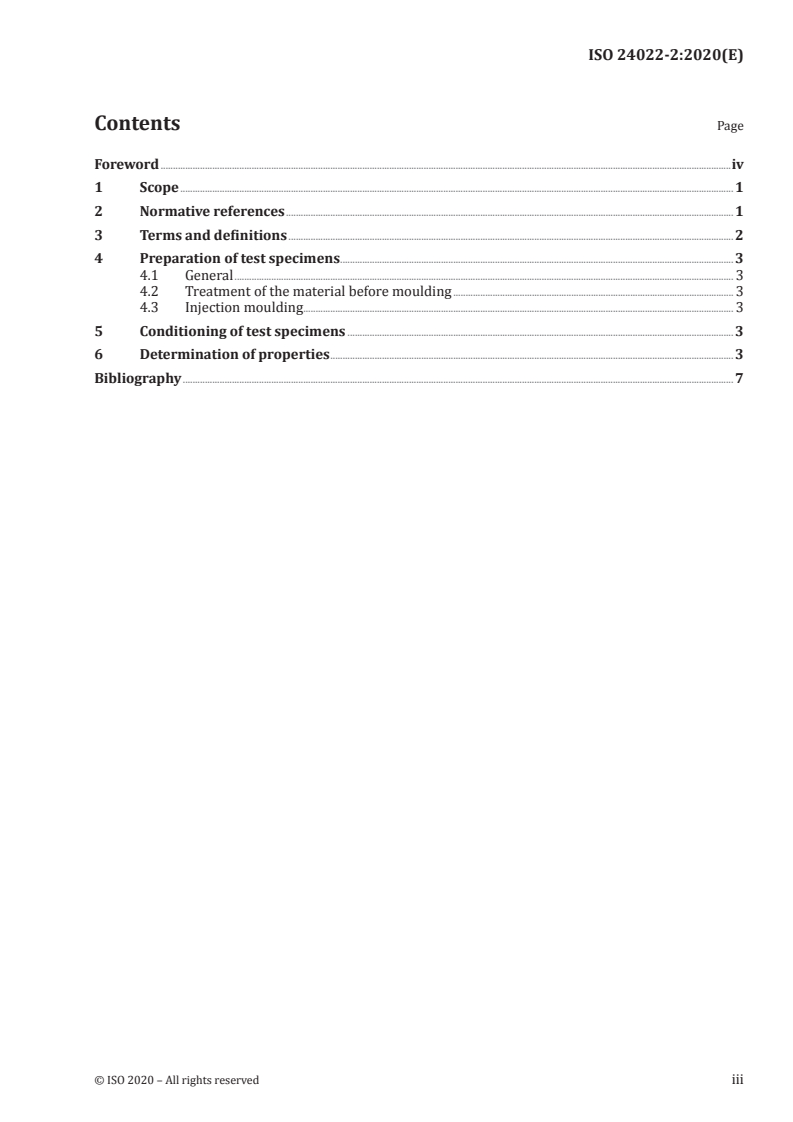

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Preparation of test specimens . 3
4.1 General . 3
4.2 Treatment of the material before moulding . 3
4.3 Injection moulding . 3
5 Conditioning of test specimens . 3
6 Determination of properties . 3
Bibliography . 7

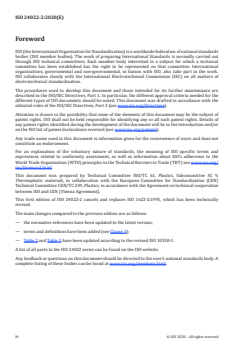

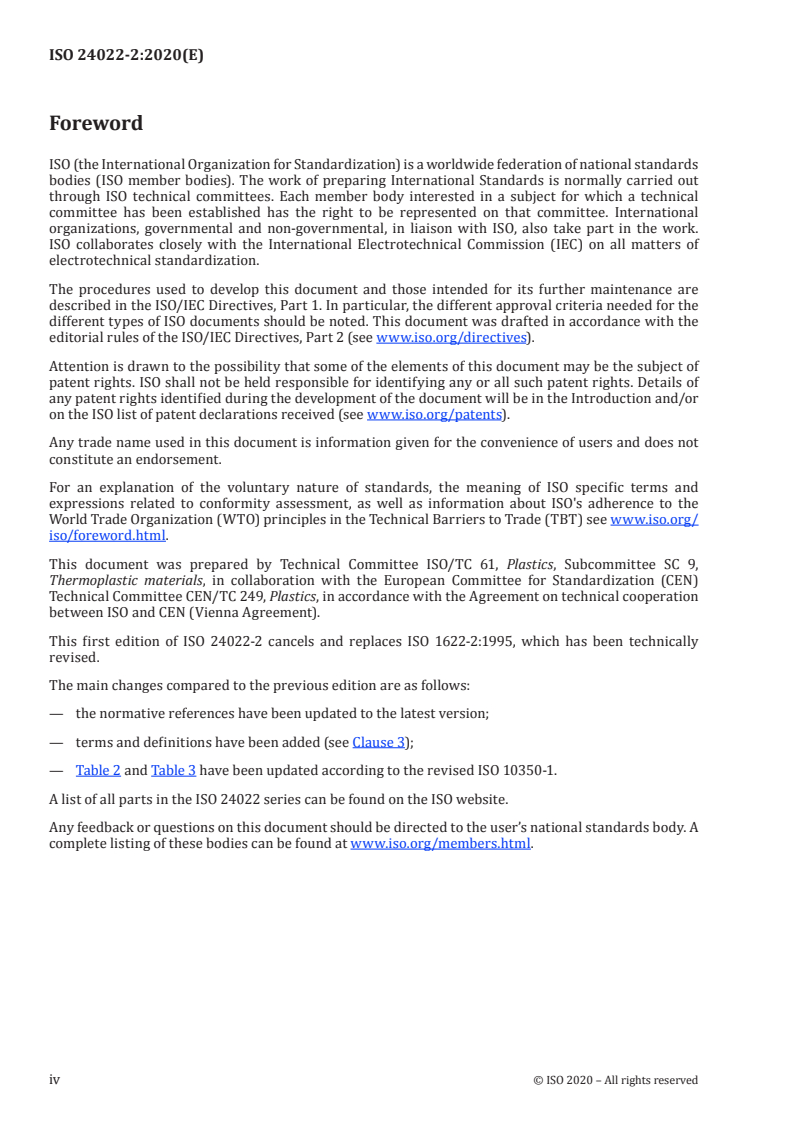

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 61, Plastics, Subcommittee SC 9,
Thermoplastic materials, in collaboration with the European Committee for Standardization (CEN)
Technical Committee CEN/TC 249, Plastics, in accordance with the Agreement on technical cooperation
between ISO and CEN (Vienna Agreement).
This first edition of ISO 24022-2 cancels and replaces ISO 1622-2:1995, which has been technically
revised.
The main changes compared to the previous edition are as follows:
— the normative references have been updated to the latest version;
— terms and definitions have been added (see Clause 3);
— Table 2 and Table 3 have been updated according to the revised ISO 10350-1.
A list of all parts in the ISO 24022 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved

INTERNATIONAL STANDARD ISO 24022-2:2020(E)
Plastics — Polystyrene (PS) moulding and extrusion
materials —
Part 2:
Preparation of test specimens and determination of
properties
1 Scope
This document specifies the methods of preparation of test specimens and the test methods to be
used in determining the properties of PS moulding and extrusion materials. It gives requirements for
handling test material and for conditioning both the test material before moulding and the specimens
before testing.
This document specifies the procedures and conditions for the preparation of test specimens and
procedures for measuring properties of the materials from which these specimens are made. It lists
the properties and test methods which are suitable and necessary to characterize PS moulding and
extrusion materials.
The properties have been selected from the general test methods in ISO 10350-1. Other test methods in
wide use for or of particular significance to these moulding and extrusion materials are also included in
this document, as are the designatory properties specified in ISO 24022-1.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 62, Plastics — Determination of water absorption
ISO 75-1, Plastics — Determination of temperature of deflection under load — Part 1: General test method
ISO 75-2, Plastics — Determination of temperature of deflection under load — Part 2: Plastics and ebonite
ISO 178, Plastics — Determination of flexural properties
ISO 179-1, Plastics — Determination of Charpy impact properties — Part 1: Non-instrumented impact test
ISO 291, Plastics — Standard atmospheres for conditioning and testing
ISO 294-1, Plastics — Injection moulding of test specimens of thermoplastic materials — Part 1: General
principles, and moulding of multipurpose and bar test specimens
ISO 294-3, Plastics — Injection moulding of test specimens of thermoplastic materials — Part 3: Small plates
ISO 294-4, Plastics — Injection moulding of test specimens of thermoplastic materials — Part 4:
Determination of moulding shrinkage
ISO 306, Plastics — Thermoplastic materials — Determination of Vicat softening temperature (VST)
ISO 489, Plastics — Determination of refractive index
ISO 527-1, Plastics — Determination of tensile properties — Part 1: General principles
ISO 527-2, Plastics — Determination of tensile properties — Part 2: Test conditions for moulding and
extrusion plastics
ISO 899-1, Plastics — Determination of creep behaviour — Part 1: Tensile creep
ISO 1133-1, Plastics — Determination of the melt mass-flow rate (MFR) and melt volume-flow rate (MVR)
of thermoplastics — Part 1: Standard method
ISO 1183-1, Plastics — Methods for determining the density of non-cellular plastics — Part 1: Immersion
method, liquid pycnometer method and titration method
ISO 2561, Plastics — Determination of residual styrene monomer in polystyrene (PS) and impact-resistant
polystyrene (PS-I) by gas chromatography
ISO 4589-2, Plastics — Determination of burning behavio
...

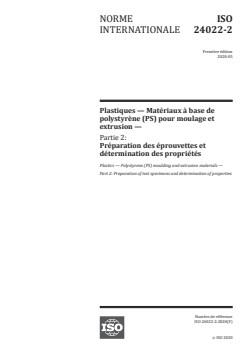

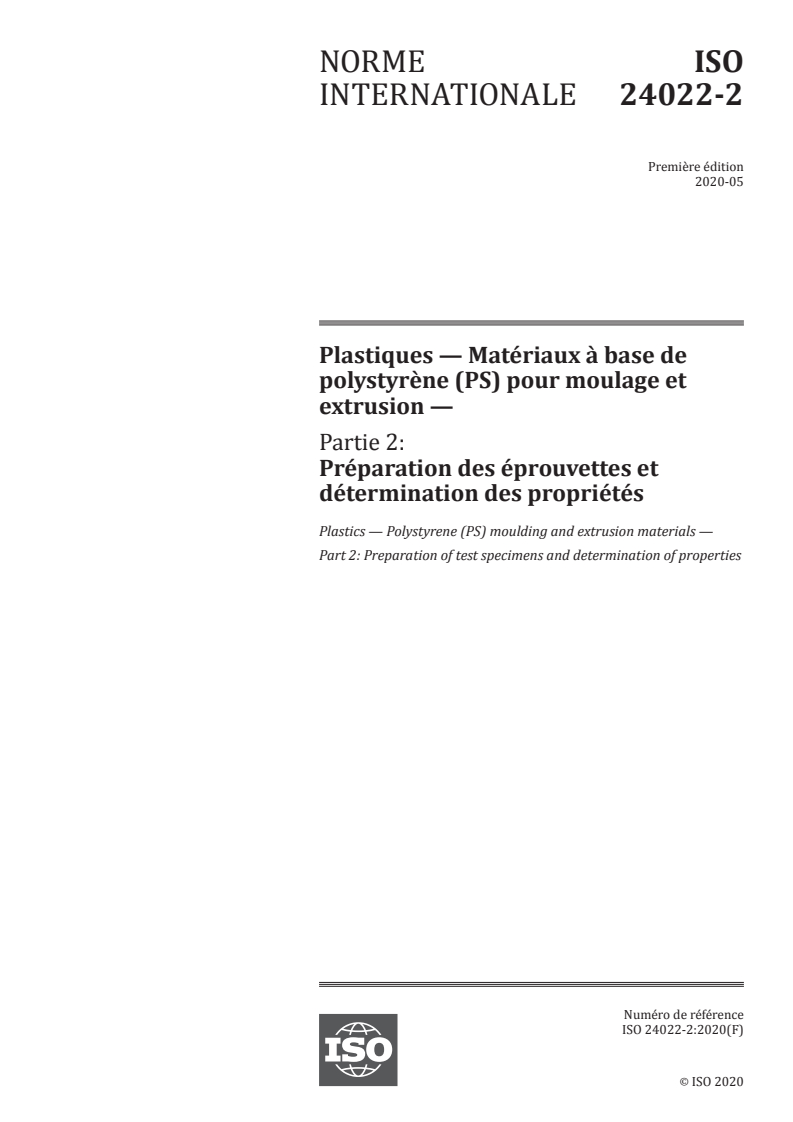

NORME ISO
INTERNATIONALE 24022-2
Première édition
2020-05
Plastiques — Matériaux à base de
polystyrène (PS) pour moulage et
extrusion —
Partie 2:
Préparation des éprouvettes et
détermination des propriétés
Plastics — Polystyrene (PS) moulding and extrusion materials —
Part 2: Preparation of test specimens and determination of properties
Numéro de référence
©
ISO 2020
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
Fax: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés

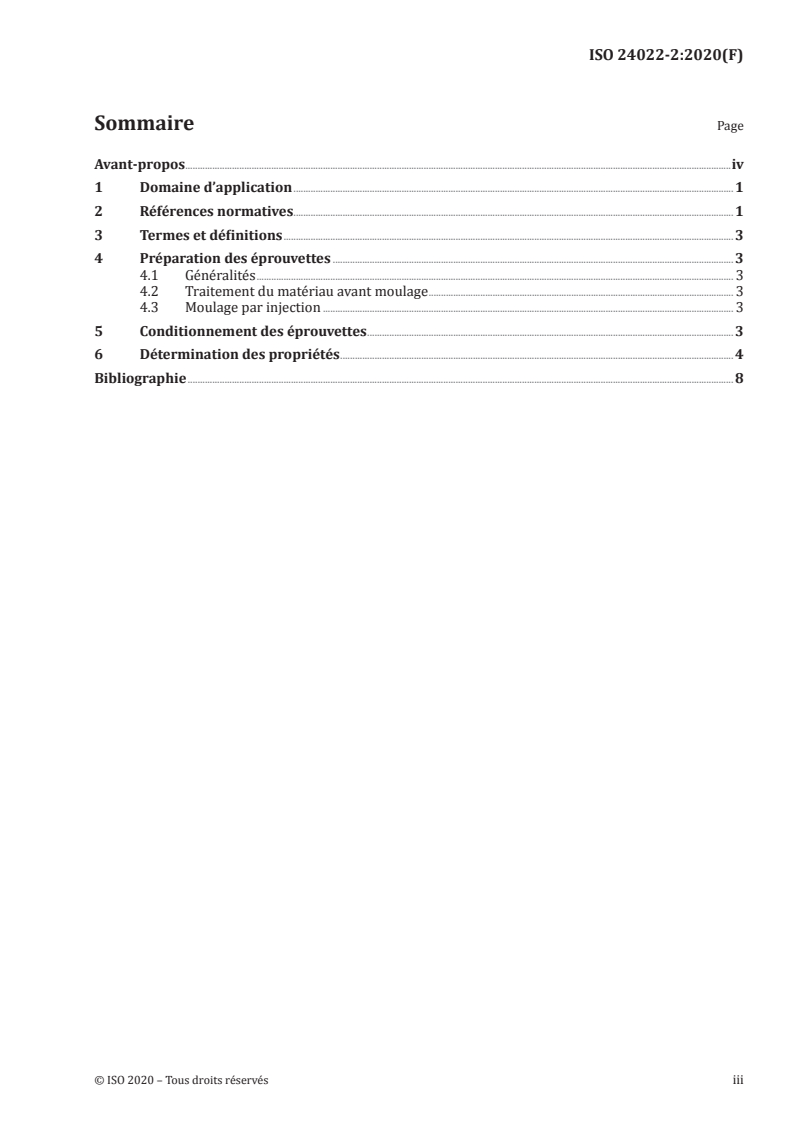

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 3
4 Préparation des éprouvettes . 3
4.1 Généralités . 3
4.2 Traitement du matériau avant moulage . 3
4.3 Moulage par injection . 3
5 Conditionnement des éprouvettes . 3
6 Détermination des propriétés . 4
Bibliographie . 8

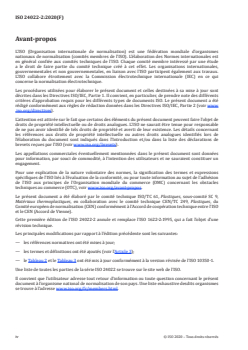

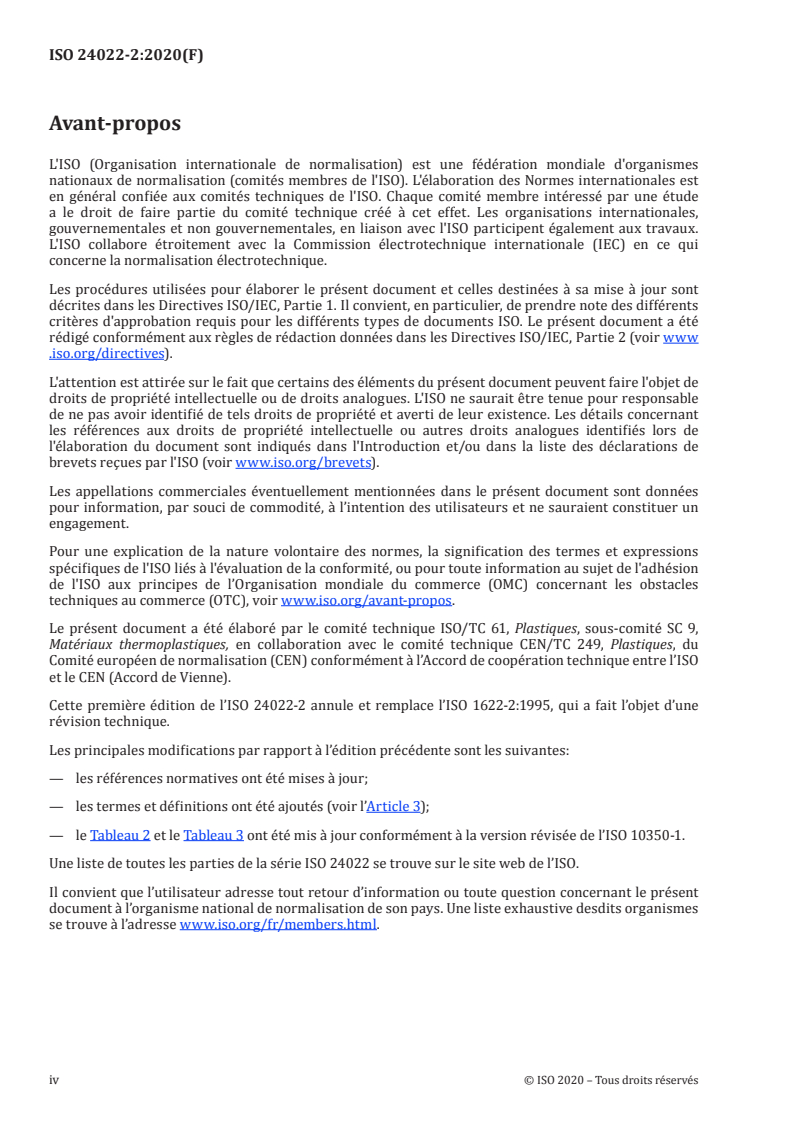

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 61, Plastiques, sous-comité SC 9,
Matériaux thermoplastiques, en collaboration avec le comité technique CEN/TC 249, Plastiques, du
Comité européen de normalisation (CEN) conformément à l’Accord de coopération technique entre l’ISO
et le CEN (Accord de Vienne).
Cette première édition de l’ISO 24022-2 annule et remplace l’ISO 1622-2:1995, qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— les références normatives ont été mises à jour;
— les termes et définitions ont été ajoutés (voir l’Article 3);
— le Tableau 2 et le Tableau 3 ont été mis à jour conformément à la version révisée de l’ISO 10350-1.
Une liste de toutes les parties de la série ISO 24022 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2020 – Tous droits réservés

NORME INTERNATIONALE ISO 24022-2:2020(F)
Plastiques — Matériaux à base de polystyrène (PS) pour
moulage et extrusion —
Partie 2:
Préparation des éprouvettes et détermination des
propriétés
1 Domaine d’application
Le présent document spécifie les méthodes de préparation des éprouvettes et les méthodes d’essai qui
doivent être utilisées pour la détermination des propriétés des matériaux pour moulage et extrusion à
base de PS. Il donne les exigences relatives à la manipulation du matériau d’essai et au conditionnement
du matériau d’essai avant moulage et des éprouvettes avant essai.
Le présent document spécifie les modes opératoires et les conditions nécessaires à la préparation des
éprouvettes, ainsi que les modes opératoires de mesure des propriétés des matériaux à partir desquels
les éprouvettes sont obtenues. Il liste les propriétés et méthodes d’essai qui sont utiles et nécessaires
pour caractériser les matériaux pour moulage et extrusion à base de PS.
Les propriétés ont été sélectionnées parmi les méthodes d’essai générales de l’ISO 10350-1. D’autres
méthodes d’essai largement utilisées ou qui revêtent une importance particulière pour ces matériaux
pour moulage et extrusion sont aussi incluses dans le présent document; c’est le cas des propriétés de
désignation spécifiées dans l’ISO 24022-1.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 62, Plastiques — Détermination de l'absorption d'eau
ISO 75-1, Plastiques — Détermination de la température de fléchissement sous charge — Partie 1: Méthode
d'essai générale
ISO 75-2, Plastiques — Détermination de la température de fléchissement sous charge — Partie 2:
Plastiques et ébonite
ISO 178, Plastiques — Détermination des propriétés en flexion
ISO 179-1, Plastiques — Détermination des caractéristiques au choc Charpy — Partie 1: Essai de choc non
instrumenté
ISO 291, Plastiques — Atmosphères normales de conditionnement et d'essai
ISO 294-1, Plastiques — Moulage par injection des éprouvettes de matériaux thermoplastiques — Partie 1:
Principes généraux, et moulage des éprouvettes à usages multiples et des barreaux
ISO 294-3, Plastiques — Moulage par injection des éprouvettes de matériaux thermoplastiques —
Partie 3: Plaques de petites dimensions
ISO 294-4, Plastiques — Moulage par injection des éprouvettes de matériaux thermoplastiques — Partie 4:
Détermination du retrait au moulage
ISO 306, Plastiques — Matières thermoplastiques — Détermination de la température de ramollissement
Vicat (VST)
ISO 489, Plastiques — Détermination de l'indice de réfraction
ISO 527-1, Plastiques — Détermination des propriétés en traction — Partie 1: Principes généraux
ISO 527-2, Plastiques — Détermination des propriétés en traction — Partie 2: Conditions d'essai des
plastiques pour moulage et extrusion
ISO 899-1, Plastiques — Détermination du comportement au fluage — Partie 1: Fluage en traction
ISO 1133-1, Plastiques — Détermination de l'indice de fluidité à chaud des thermoplastiques, en masse
(MFR) et en volume (MVR) — Partie 1: Méthode normale
ISO 1183-1, Plastiques — Méthodes de détermination de la masse volumique des plastiques non alvéolaires —
Partie 1: Méthode par immersion, méthode du pycnomètre en milieu liquide et méthode par titrage
ISO 2561, Plastiques — Détermination du styrène monomère résiduel dans le polystyrène (PS) et le
polystyrène résistant au choc (PS-I) par chromatographie en phase gazeuse
ISO 4589-2, Plastiques — Détermination du comportement au feu au moyen de l'indice d'oxygène — Partie
2: Essai à la température ambiante
ISO 6603-2, Plastiques — Détermination du comportement des plastiques rigides perforés sous l'effet d'un
choc — Partie 2: Essais de choc instrumentés
ISO 8256, Plastiques — Détermination de la résistance au choc-traction
ISO 10350-1, Plastiques — Acquisition et présentation de caractéristiques intrinsèques comparables —
Partie 1: Matériaux pour moulage
ISO 11357-2, Plastiques — Analyse calorimétrique différentielle (DSC) — Partie 2: Détermination de la
température et de la hauteur de palier de transition vitreuse
ISO 11359-2, Plastiques — Analyse thermomécanique (TMA) — Partie 2: Détermi
...
