ISO 5611-4:2015

Cartridges, type A, for indexable inserts - Part 4: Style J

ISO 5611-4:2015 applies for cartridges type A, with hole(s) for fastening screw(s), of style J, i.e. with cutting edge angle κr = 93° for end cutting. Cartridges are intended to be used with indexable inserts made of hard metal, ceramic or other cutting materials and are primarily mounted to be used for internal turning of operations.

Cartouches du type A pour plaquettes amovibles — Partie 4: Forme J

L'ISO 5611-4:2015 s'applique aux cartouches type A, à trou(s) pour vis de serrage, de forme J, c'est-à-dire avec un angle de direction d'arête κ = 93 ° pour coupe en bout. Ces cartouches sont prévus pour être utilisés avec des plaquettes amovibles en métaux durs, céramiques ou autres matériaux de coupe et sont principalement utilisés pour des opérations de tournage.

General Information

• Status: Published
• Publication Date: 17-Nov-2015
• ICS: 25.100.01 - Cutting tools in general
• Technical Committee: ISO/TC 29/SC 9 - Tools with defined cutting edges, holding tools, cutting items, adaptive items and interfaces
• Drafting Committee: ISO/TC 29/SC 9 - Tools with defined cutting edges, holding tools, cutting items, adaptive items and interfaces
• Current Stage: 9060 - Close of review
• Completion Date: 04-Jun-2026

Relations

• Revises: ISO 5611:1995 - Cartridges, type A, for indexable inserts - Dimensions
• Effective Date: 22-Feb-2014

Overview - ISO 5611-4:2015 (Cartridges, type A, Style J)

ISO 5611-4:2015 specifies requirements for cartridges, type A, style J, intended for use with indexable inserts (hard metal, ceramic or other cutting materials). Style J cartridges are defined by a cutting-edge angle κr = 93° for end cutting and are primarily designed for internal turning operations. The standard covers dimensional rules, designation, material, holding methods and marking to ensure interchangeability and safe use in turning tool assemblies.

Key topics and technical requirements

• Scope and geometry
  • Applies to type A cartridges with holes for fastening screws, style J (κr = 93°).
  • Pictorial representations are indicative; specified dimensions in the standard govern actual design.
  • Dimensions and sectional drawings are provided for multiple tool heights (examples: h = 8, 10, 12, 16, 20, 25 mm).
• Dimensions and tolerances
  • Detailed dimensional tables (Table 1, Table 2) define shank widths, lengths, hole sizes and allowed corner radii for compatible inserts.
  • Tolerances on key dimensions (h and f) are measured using master inserts and shims as defined.
• Designation and marking
  • Standardized designation format (e.g., Cartridge ISO 5611‑4 – STJCR 12CA – 16) encodes holding method, insert shape, style, clearance, hand, height and insert size.
  • Cartridges must be marked with manufacturer’s symbol and letter symbol; packaging must show the ISO 5611 general number.
• Material and construction
  • Minimum material requirement: steel with tensile strength ≥ 1 200 N/mm2.
  • Design options include adjustment screw for f‑direction positioning and variants of holding methods.
• Methods of holding
  • Screw clamping through hole (S), top clamping (C) and hole clamping (P) corresponding to insert normal clearances (α = 7°, 11°, 0° respectively).
• Delivery and accessories
  • Cartridges to be supplied complete with clamping devices and any adjusting screws.

Applications and users

• Practical uses: specifying, designing and selecting cartridges for internal turning tool assemblies in CNC lathes and boring machines.
• Typical users:
  • Tool manufacturers and designers (ensuring compatibility with indexable inserts)
  • Production engineers and machinists (tooling selection for internal turning)
  • Procurement and quality inspectors (verification, interchangeability and marking)
  • Technical authors writing tooling specifications and maintenance manuals

Related standards

• ISO 5611-1 - General survey, correlation and determination of dimensions
• ISO 5608 - Designation for turning and copying tool holders and cartridges
• ISO 1832 - Designation of indexable inserts

Keywords: ISO 5611-4:2015, cartridges type A, Style J, indexable inserts, internal turning, cutting tool cartridges, tool holder designation, cutting edge angle 93°.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 5611-4
First edition
2015-11-01
Cartridges, type A, for indexable
inserts —
Part 4:
Style J
Cartouches du type A, à plaquettes amovibles —
Partie 4: Forme J
Reference number
©
ISO 2015
© ISO 2015, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2015 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Dimensions . 1
4 Designation . 4
5 Material . 5
6 Design . 5
6.1 Method of holding . 5
6.2 Corner radius r .
ε 5
6.3 Adjusting screw . 6
7 Extent of delivery . 6
8 Marking . 6

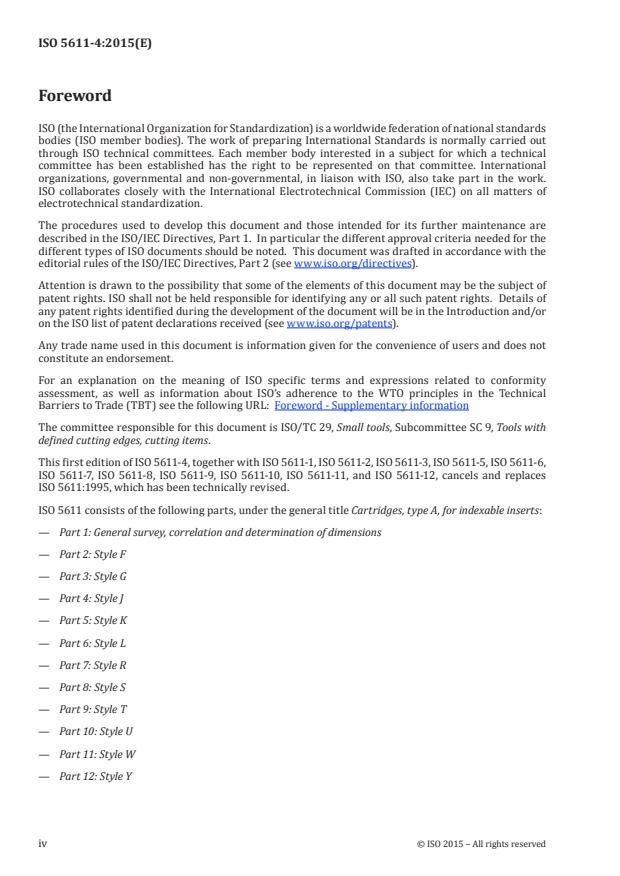

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical
Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 29, Small tools, Subcommittee SC 9, Tools with
defined cutting edges, cutting items.
This first edition of ISO 5611-4, together with ISO 5611-1, ISO 5611-2, ISO 5611-3, ISO 5611-5, ISO 5611-6,
ISO 5611-7, ISO 5611-8, ISO 5611-9, ISO 5611-10, ISO 5611-11, and ISO 5611-12, cancels and replaces
ISO 5611:1995, which has been technically revised.
ISO 5611 consists of the following parts, under the general title Cartridges, type A, for indexable inserts:
— Part 1: General survey, correlation and determination of dimensions
— Part 2: Style F
— Part 3: Style G
— Part 4: Style J
— Part 5: Style K
— Part 6: Style L
— Part 7: Style R
— Part 8: Style S
— Part 9: Style T
— Part 10: Style U
— Part 11: Style W
— Part 12: Style Y
iv © ISO 2015 – All rights reserved

INTERNATIONAL STANDARD ISO 5611-4:2015(E)
Cartridges, type A, for indexable inserts —
Part 4:
Style J
1 Scope
This part of ISO 5611 applies for cartridges type A, with hole(s) for fastening screw(s), of style J, i.e. with
cutting edge angle κ = 93° for end cutting.
r
Cartridges are intended to be used with indexable inserts made of hard metal, ceramic or other cutting
materials and are primarily mounted to be used for internal turning of operations.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (incl
...

NORME ISO
INTERNATIONALE 5611-4
Première édition
2015-11-01
Cartouches du type A pour
plaquettes amovibles —
Partie 4:
Forme J
Cartridges, type A, for indexable inserts —
Part 4: Style J
Numéro de référence
©
ISO 2015
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2015 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Dimensions . 1
4 Désignation . 4
5 Matériau . 4
6 Conception . 5
6.1 Méthode de retenue . 5
6.2 Rayon de pointe, r .
ε 5
6.3 Vis de réglage . 5
7 Condition de livraison . 6
8 Marquage . 6
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer
un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 29 «Petit outillage», sous-comité
SC 9 «Outils à arête de coupe définie, éléments coupants».
Cette première édition de l’ISO 5611-4, avec les ISO 5611-1, ISO 5611-2, ISO 5611-3, ISO 5611-5,
ISO 5611-6, ISO 5611-7, ISO 5611-8, ISO 5611-9, ISO 5611-10, ISO 5611-11 et ISO 5611-12, annule et
remplace la troisième édition de l’ISO 5611:1995.
L’ISO 5611 comprend les parties suivantes, présentées sous le titre général Cartouches du type A pour
plaquettes amovibles:
— Partie 1: Vue d’ensemble; corrélation et détermination des dimensions
— Partie 2: Forme F
— Partie 3: Forme G
— Partie 4: Forme J
— Partie 5: Forme K
— Partie 6: Forme L
— Partie 7: Forme R
— Partie 8: Forme S
— Partie 9: Forme T
— Partie 10: Forme U
iv © ISO 2015 – Tous droits réservés

— Partie 11: Forme W
— Partie 12: Forme Y
NORME INTERNATIONALE ISO 5611-4:2015(F)
Cartouches du type A pour plaquettes amovibles —
Partie 4:
Forme J
1 Domaine d’application
La présente partie de l’ISO 5611 s’applique aux cartouches type A, à trou(s) pour vis de serrage, de
forme J, c’est-à-dire avec un angle de direction d’arête κ = 93 ° pour coupe en bout.
Ces cartouches sont prévus pour être utilisés avec des plaquettes amovibles en métaux durs, céramiques
ou autres matériaux de coupe et sont principalement utilisés pour des opérations de tournage.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de façon normative dans le présent document
et sont indispensables à son application. Pour les références
...
