ISO 18225:2012

Plastics piping systems — Multilayer piping systems for outdoor gas installations — Specifications for systems

ISO 18225:2012 specifies general and performance requirements for multilayer pipe systems based on pipes made from thermoplastics and intended to be used for gas supply outdoors. It gives requirements for the design of pipe systems consisting of multilayer pipes based on thermoplastics and for which at least 60 % of the wall thickness is of a polymeric material. The polymeric material used for stress design layers and all inner layers must be polyethylene (PE) and/or crosslinked polyethylene (PE-X), in accordance with Annex A. The outer layers of metal multilayer pipes must be of either PE or PE-X. NOTE For the purposes of ISO 18225:2012, PE-RT is considered as PE, while PE-X and adhesive layers are considered as thermoplastics materials. ISO 18225:2012 is applicable to systems intended to be operated at temperatures ranging from −20 °C to 40 °C. It is applicable to pipes in these systems having a nominal diameter up to and including 630 mm, and to the supply of gaseous fuels of categories D (natural gas) and E (LPG vapour and natural gas or LPG vapour) (see ISO 13623).

Systèmes de canalisations en plastique — Tubes multicouches destinés à l'alimentation en gaz à l'extérieur des bâtiments — Spécifications pour les systèmes

General Information

• Status: Published
• Publication Date: 26-Nov-2012
• ICS: 23.040.20 - Plastics pipes
• ICS: 23.040.45 - Plastics fittings
• ICS: 75.200 - Petroleum products and natural gas handling equipment
• Technical Committee: ISO/TC 138/SC 4 - Plastics pipes and fittings for the supply of gaseous fuels
• Drafting Committee: ISO/TC 138/SC 4 - Plastics pipes and fittings for the supply of gaseous fuels
• Current Stage: 9020 - International Standard under periodical review
• Start Date: 15-Apr-2023
• Completion Date: 15-Apr-2023

Relations

• Revises: ISO 18225:2007 - Plastics piping systems — Multilayer piping systems for outdoor gas installations — Specifications for systems
• Effective Date: 19-Nov-2011

Standards Content (Sample)

МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ 18225
Второе издание
2012-12-01
Трубопроводы пластмассовые.
Системы труб из многослойной
пластмассы для наружных газовых
установок. Технические условия на
системы
Plastics piping systems — Multilayer piping systems for outdoor gas
installations — Specifications for systems
Ответственность за подготовку русской версии несѐт GOST R
(Российская Федерация) в соответствии со статьѐй 18.1 Устава ISO
Ссылочный номер
ISO 18225:2012(R)
ISO 2012
---------------------- Page: 1 ----------------------
ISO 18225:2012(R)

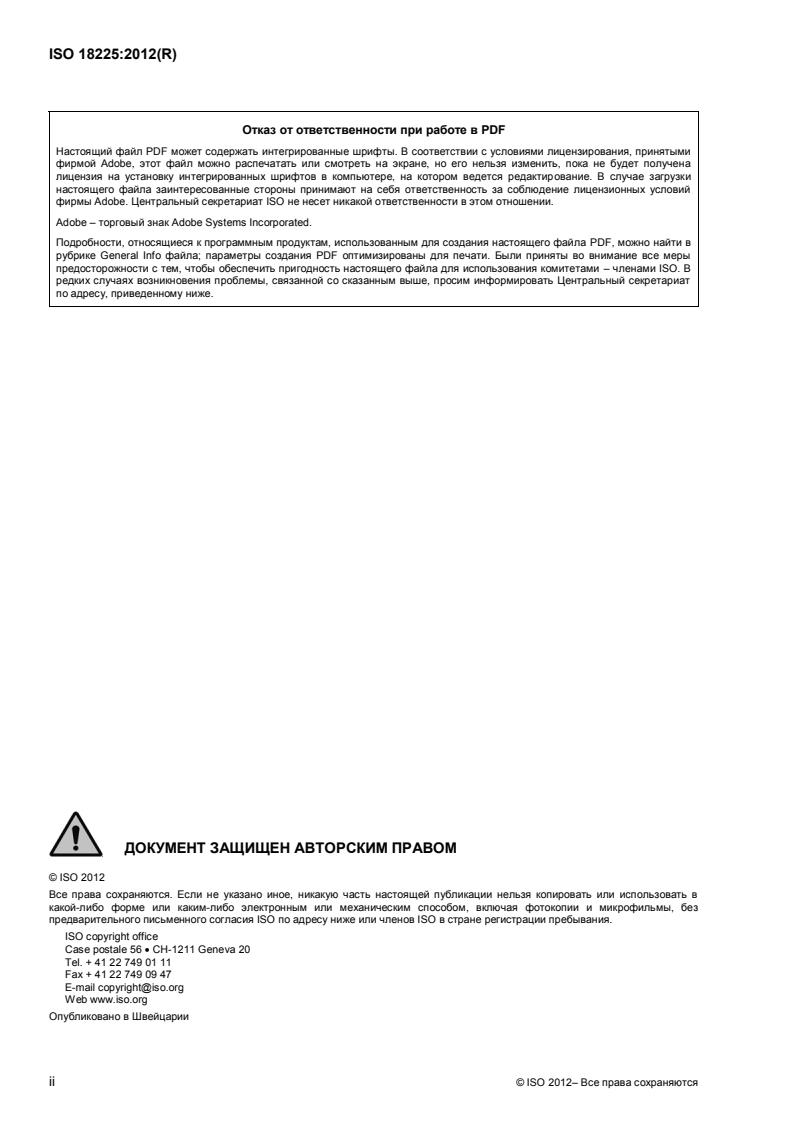

Отказ от ответственности при работе в PDF

Настоящий файл PDF может содержать интегрированные шрифты. В соответствии с условиями лицензирования, принятыми

фирмой Adobe, этот файл можно распечатать или смотреть на экране, но его нельзя изменить, пока не будет получена

лицензия на установку интегрированных шрифтов в компьютере, на котором ведется редактирование. В случае загрузки

настоящего файла заинтересованные стороны принимают на себя ответственность за соблюдение лицензионных условий

фирмы Adobe. Центральный секретариат ISO не несет никакой ответственности в этом отношении.

Adobe – торговый знак Adobe Systems Incorporated.

Подробности, относящиеся к программным продуктам, использованным для создания настоящего файла PDF, можно найти в

рубрике General Info файла; параметры создания PDF оптимизированы для печати. Были приняты во внимание все меры

предосторожности с тем, чтобы обеспечить пригодность настоящего файла для использования комитетами – членами ISO. В

редких случаях возникновения проблемы, связанной со сказанным выше, просим информировать Центральный секретариат

по адресу, приведенному ниже.
ДОКУМЕНТ ЗАЩИЩЕН АВТОРСКИМ ПРАВОМ
© ISO 2012

Все права сохраняются. Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в

какой-либо форме или каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без

предварительного письменного согласия ISO по адресу ниже или членов ISO в стране регистрации пребывания.

ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2012– Все права сохраняются
---------------------- Page: 2 ----------------------
ISO 18225:2012(R)
Содержание Страница

Предисловие ................................................................................................................................................4

Введение ......................................................................................................................................................5

1 Область применения ......................................................................................................................1

2 Нормативные ссылки ....................................................................................................................1

3 Термины и определения ................................................................................................................2

3.1 Определения, касающиеся структуры .................................................................................3

3.2 Определения, связанные с геометрией ...............................................................................3

3.3 Определения, связанные с давлением................................................................................4

3.4 Определения, касающиеся материалов ..............................................................................5

3.5 Определения, связанные с характеристиками материалов................................................5

3.6 Термины, связанные с условиями эксплуатации ................................................................6

4 Трубы ...............................................................................................................................................6

4.1 Материал ..............................................................................................................................6

4.2 Общие характеристики .........................................................................................................7

4.3 Размеры труб ........................................................................................................................7

4.4 Механические свойства ........................................................................................................9

4.5 Физические свойства .......................................................................................................... 11

5 Фитинги .......................................................................................................................................... 12

5.1 Ссылочные стандарты на фитинги .................................................................................... 12

5.2 Материалы .......................................................................................................................... 12

5.3 Размеры .............................................................................................................................. 12

5.4 Эластомерные уплотнения ................................................................................................ 12

6 Соответствие системы назначению .......................................................................................... 12

7 Маркировка и документация ....................................................................................................... 13

7.1 Удобочитаемость ................................................................................................................ 13

7.2 Повреждение ...................................................................................................................... 13

7.3 Минимальные требования к маркировке ........................................................................... 13

Приложение А (нормативное) Перечень ссылочных стандартов на продукцию .............................. 14

Приложение В (нормативное) Определение стойкости к газовым составляющим .......................... 15

Приложение С (нормативное) Определение стойкости наружного слоя M-труб к воздействию

окружающей среды ...................................................................................................................... 16

Библиография ........................................................................................................................................... 17

© ISO 2012– Все права сохраняются iii
---------------------- Page: 3 ----------------------
ISO 18225:2012(R)

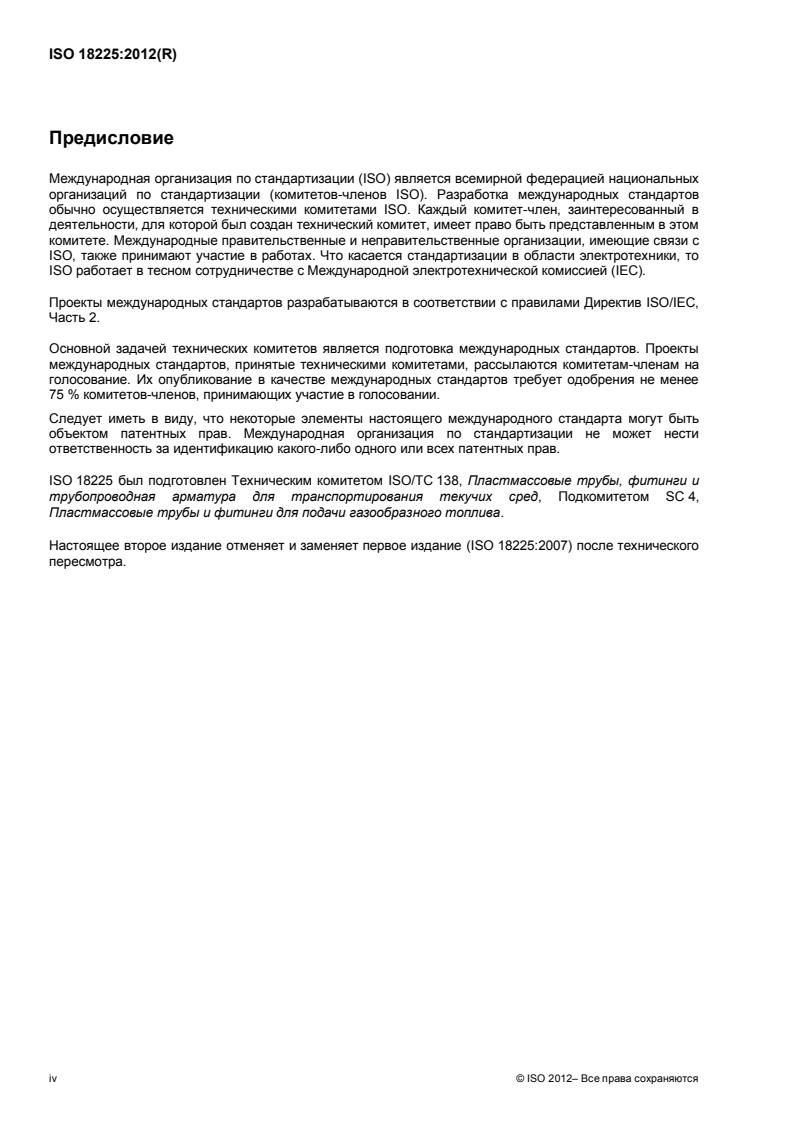

Предисловие

Международная организация по стандартизации (ISO) является всемирной федерацией национальных

организаций по стандартизации (комитетов-членов ISO). Разработка международных стандартов

обычно осуществляется техническими комитетами ISO. Каждый комитет-член, заинтересованный в

деятельности, для которой был создан технический комитет, имеет право быть представленным в этом

комитете. Международные правительственные и неправительственные организации, имеющие связи с

ISO, также принимают участие в работах. Что касается стандартизации в области электротехники, то

ISO работает в тесном сотрудничестве с Международной электротехнической комиссией (IEC).

Проекты международных стандартов разрабатываются в соответствии с правилами Директив ISO/IEC,

Часть 2.

Основной задачей технических комитетов является подготовка международных стандартов. Проекты

международных стандартов, принятые техническими комитетами, рассылаются комитетам-членам на

голосование. Их опубликование в качестве международных стандартов требует одобрения не менее

75 % комитетов-членов, принимающих участие в голосовании.

Следует иметь в виду, что некоторые элементы настоящего международного стандарта могут быть

объектом патентных прав. Международная организация по стандартизации не может нести

ответственность за идентификацию какого-либо одного или всех патентных прав.

ISO 18225 был подготовлен Техническим комитетом ISO/TC 138, Пластмассовые трубы, фитинги и

трубопроводная арматура для транспортирования текучих сред, Подкомитетом SC 4,
Пластмассовые трубы и фитинги для подачи газообразного топлива.

Настоящее второе издание отменяет и заменяет первое издание (ISO 18225:2007) после технического

пересмотра.
iv © ISO 2012– Все права сохраняются
---------------------- Page: 4 ----------------------
ISO 18225:2012(R)
Введение

Методы испытания, использованные в настоящем международном стандарте, разработаны, в

основном, Техническим комитетом ISO TC 138/Подкомитетом SC 5 . В то же время не все

требующиеся методы были включены в программу разработки стандартов SC 5 на момент публикации

данного международного стандарта, поэтому они рассмотрены в его приложениях. Когда эти методы

будут разработаны для других международных стандартов, эти приложения окажутся ненужными.

Для многослойной конструкции труб, включающей слой справочного материала, слой клея и не

рассчитанный на нагрузку слой — необходимо всегда следовать требованиям Метода I и

соответствующих стандартов на продукцию, за исключением испытания на расслоение и, если

применяется, на проницаемость для кислорода.
Например, могут применяться слои для следующих целей:
 способности выдерживать давление;
 способности создания межслойной адгезии;

 способности блокировать или сократить до минимума проникновение УФ-излучения или

солнечного света;
 способности к механической защите;
 способности контролировать линейное расширение;

 способности придавать цвет многослойной трубе (внутренний слой или наружный слой).

Кроме того, некоторые характеристики в сочетании может обеспечить один и тот же слой.

© ISO 2012– Все права сохраняются v
---------------------- Page: 5 ----------------------
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 18225:2012(R)
Трубопроводы пластмассовые. Системы труб из
многослойной пластмассы для наружных газовых
установок. Технические условия на системы
1 Область применения
Настоящий международный стандарт устанавливает общие требования и требования к

эксплуатационным характеристикам систем труб из многослойной пластмассы на основе труб из

термопластов, предназначенных для применения для наружных сетей газоснабжения.

В нем также устанавливаются требования к конструкции систем из многослойных труб на основе

термопластов и труб, для которых не менее 60 % от толщины стенки составляет полимерный

материал. Полимерным материалом, используемым для слоев, рассчитанных на нагрузку, и всех

внутренних слоев, должен быть полиэтилен (ПЭ = PE) и/или полиэтилен сетчатой структуры (PE-X), в

соответствии с Приложением A. Наружным слоем металлических многослойных труб должен быть

либо PE, либо PE-X.

ПРИМЕЧАНИЕ Применительно к данному международному стандарту термостойкий полиэтилен (PE-RT)

рассматривается как PE, тогда как PE-X и клеевые слои считаются термопластичными материалами.

Настоящий международный стандарт применяется к системам, предназначенным для эксплуатации

при температурах от −20 °C до 40 °C. Они применим к трубам в этих системах, имеющим номинальный

диаметр до 630 мм включительно, и подачи газообразного топлива категорий D (природный газ) и E

(насыщенные пары СНГ (= LPG) и природный газ или насыщенные пары LPG) (см. ISO 13623).

2 Нормативные ссылки

Следующие документы являются обязательными при использовании данного стандарта. Для

датированных документов, допускаются к использованию только указанное издание. Для

недатированных документов – последнее издание указанного документа (включая любые поправки).

ISO 161-1, Трубы из термопластов для транспортирования жидкостей. Номинальные наружные

диаметры и давления. Часть 1. Метрическая серия

ISO 497, Предпочтительные числа первого и второго приближений и ряды, содержащие эти числа.

Правила выбора и применения

ISO 1167 (все части), Трубы, фитинги и узлы для передачи текучих сред. Определение стойкости к

внутреннему давлению
ISO 3126, Трубы пластмассовые. Пластмассовые компоненты. Определение размеров

ISO 4437, Трубопроводы полиэтиленовые (РЕ) заглубленные для подачи газообразного топлива.

Метрическая серия. Технические условия

ISO 6447, Уплотнения резиновые. Кольца уплотнительные для стыков газовых подводящих труб и

фитингов. Технические требования к материалам
© ISO 2012– Все права сохраняются 1
---------------------- Page: 6 ----------------------
ISO 18225:2012(R)

ISO 8085-3, Фитинги полиэтиленовые для полиэтиленовых труб, используемых для подачи

газообразного топлива. Метрическая серия. Технические условия. Часть 3. Фитинги,
присоединяемые электросваркой

ISO 9080, Системы трубопроводов и каналов пластмассовые. Определение предела длительной

гидростатической прочности термопластичных материалов для труб методом экстраполяции

ISO 9969, Трубы из термопластов. Определение жесткости по кольцу

ISO 10146, Трубы из сетчатого полиэтилена. Влияние времени и температуры на прогнозируемую прочность

ISO 10838-1, Соединения механические систем полиэтиленовых трубопроводов для подачи

газообразного топлива. Часть 1. Металлические соединения для труб номинального наружного

диаметра менее или равного 63 мм

ISO 11922-1, Трубы из термопластичных материалов для транспортировки текучих сред. Размеры

и допуски. Часть 1. Метрическая серия

ISO 12162, Материалы термопластичные для напорных труб и фитингов. Классификация,

обозначение и общий эксплуатационный (расчетный) коэффициент

ISO 13968, Трубопроводы и каналопроводы пластмассовые. Трубы из термопластов. Определение

гибкости по кольцу
ISO 14531-1, Трубы и фитинги пластмассовые. Системы трубопроводов из сетчатого

полиэтилена для транспортировки газообразного топлива. Метрическая серия. Технические

условия. Часть 1. Трубы
ISO 14531-2, Трубы и фитинги пластмассовые. Системы трубопроводов из сетчатого

полиэтилена для транспортировки газообразного топлива. Метрическая серия. Технические

условия. Часть 2. Фитинги для соединения плавлением
ISO 14531-3. Трубы и фитинги пластмассовые. Системы трубопроводов из сетчатого

полиэтилена для транспортировки газообразного топлива. Метрическая серия. Технические

условия. Часть 3. Фитинги для механического соединения (включая съѐмы припуска/ PE-X)

ISO 16871 Системы пластмассовых трубопроводов и каналов. Пластмассовые трубы и фитинги. Метод

определения атмосферостойкости при выдерживании в естественных атмосферных условиях

ISO 17454, Системы пластмассовых трубопроводов. Многослойные трубы. Метод испытания на

прилипание разных слоев с использованием вытягивающего устройства

ISO 17456:2006, Системы пластмассовых трубопроводов. Многослойные трубы. Определение

долговечности

ISO 24033, Трубы из полиэтилена, стойкого к воздействию повышенных температур (PE-RT).

Влияние времени и температуры на предполагаемую прочность

EN 573-3, Алюминий из алюминиевые сплавы. Химический состав и форма штампованных изделий.

Часть 3. Химический состав и форма изделий
EN 12117, Системы пластмассовых трубопроводов. Фитинги, клапаны и дополнительные
приспособления. Определение зависимости между расходом газа и падением давления
3 Термины и определения
В данном документе используются следующие термины и определения.
2 © ISO 2012– Все права сохраняются
---------------------- Page: 7 ----------------------
ISO 18225:2012(R)
3.1 Определения, касающиеся структуры
3.1.1
многослойная труба
multilayer pipe
труба, состоящая из нескольких слоев материала, рассчитанного на нагрузку
3.1.2
многослойная М труба
multilayer M pipe

многослойная труба, состоящая из полимерных, рассчитанных на нагрузку, слоев и одного скрытого

слоя металла, причем толщина стенки такой трубы состоит не менее чем на 60 % из слоев полимеров

3.1.3
многослойная Р труба
multilayer P pipe
труба, включающая более одного полимерного слоя, рассчитанного на нагрузку
ПРИМЕР Труба PE/PE-X.
3.1.4
слой
layer

гомогенная окружная часть стенки трубы, которая имеет химические и/или механические и/или

физические характеристики, отличающиеся от прилегающих к ней частей
3.1.5
внутренний слой
inner layer
слой, контактирующий с транспортируемой средой
3.1.6
наружный слой
outer layer
слой, на который воздействует окружающая среда
3.1.7
скрытый слой
embedded layer
слой между наружным и внутренним слоем
3.1.8
рассчитанный на нагрузку слой
stress-designed layer
полимерный слой, который рассчитан на несение нагрузки
3.2 Определения, связанные с геометрией
3.2.1
номинальный диаметр (НД)
nominal diameter

установленный диаметр, в миллиметрах, назначенный как номинальный размер [ННД/НД(DN/OD) или

ННД/ВД( DN/ID)]
3.2.2
наружный диаметр (НД)
outside diameter

наружный диаметр, измеренный в поперечном сечении в любой точке трубы, фитинге или конце

фитинга, округленный до следующего числа выше 0,1 мм
© ISO 2012– Все права сохраняются 3
---------------------- Page: 8 ----------------------
ISO 18225:2012(R)
3.2.3
средний наружный диаметр
mean outside diameter
измеренная длина наружной окружности трубы, деленная на π, округленная до 0,1 мм
ПРИМЕЧАНИЕ Значение для π берется равным 3,142.
3.2.4
внутренний диаметр
inside diameter

значение измерения внутреннего диаметра в поперечном сечении в любой точке трубы, округленный

до следующего числа выше 0,1 мм
3.2.5
средний внутренний диаметр
mean inside diameter

среднее значение от ряда измерений, выполненных на одинаковом расстоянии друг от друга,

внутреннего диаметра в одном и том же поперечном сечении трубы, округленное до следующего числа

выше 0,1 мм
3.2.6
стандартное размерное отношение металлического слоя
metal layer standard dimension ratio
SDR

номинальный наружный диаметр металлического слоя трубы, деленный на номинальную толщину

металлического слоя (DN или OD/e )
n,m
3.2.7
номинальная толщина стенки
nominal wall thickness
толщина стенки, соответствующая минимальной толщине стенки в любой точке
3.2.8
общая толщина стенки
total wall thickness

измеренная общая толщина стенки в любой точке по окружности компонента, округленная до 0,1 мм

3.2.9
толщина слоя
layer wall thickness

измеренная толщина слоя в любой точке по окружности компонента, округленная до 0,01 мм

3.2.10
минимальная толщина слоя
minimum layer wall thickness
lmin

минимальное значение измеренной толщины слоя в любой точке по окружности компонента,

округленная до 0,01 мм
3.3 Определения, связанные с давлением
3.3.1
расчетное давление
design pressure

максимальное давление, связанное с условиями применения, для которого проектировалась система

4 © ISO 2012– Все права сохраняются
---------------------- Page: 9 ----------------------
ISO 18225:2012(R)
3.4 Определения, касающиеся материалов
3.4.1
материал первичного изготовления
virgin material

материал в такой форме, как гранулы или порошок, который не использовался и не подвергался

обработке, кроме необходимой для его производства, в который не добавляли переработанный

вторичный или регенерированный материал
3.4.2
собственный вторичный материал
own reprocessable material

материал, полученный из бракованных неиспользованных труб и фитингов, включая обрезки от

производства труб и фитингов, которые перерабатываются на предприятии изготовителя после

предварительной обработки тем же самым изготовителем по такой технологии, как литье под

давлением или экструзия и для которых состав известен полностью
3.4.3
ссылочный стандарт на продукцию
reference product standard

международный стандарт или проект международного стандарта, подготовленный ISO/TC 138/SC 4,

применяемый к немногослойным трубам, на который может ссылаться данный международный

стандарт в разделах, связанных с материалами, компонентами (например, фитинги), и в отношении

соответствия назначению системы
3.5 Определения, связанные с характеристиками материалов
3.5.1
нижний доверительный предел прогнозируемой гидростатической прочности
lower confidence limit of the predicted hydrostatic strength
LPL

величина, размерности нагрузки, выраженная в мегапаскалях (MПa), которая представляет нижнюю

границу 97,5 %-ного доверительного интервала прогнозируемой гидростатической прочности для

отдельного значения при температуре, T, и времени, t, которая представляется следующим образом


LPL (Tt, ,0,975)
3.5.2
минимальная требуемая прочность
minimum required strength
MRS

значение σ при температуре 20 °C и времени 50 лет [σ ], округленное до следующего

LPL (20, 50years, 0,975)

меньшего значения серии R10 или серии R20 в соответствии с ISO 3, ISO 497 и ISO 12162, в

зависимости от значения σ
LPL
3.5.3
нижний доверительный предел прогнозируемого гидростатического давления
lower confidence limit of the predicted hydrostatic pressure
LPL

величина размерности давления, которая представляет нижний 97,5 %-ный (односторонний)

доверительный предел прогнозируемого гидростатического давления при температуре, T, и времени, t

3.5.4
минимальное требуемое давление
minimum required pressure
MRP

значение P в трубе при температуре 20 °C и времени 50 лет, округленное до ближайшего меньшего

LPL
значения серии R10 в соответствии с ISO 3 и ISO 497
© ISO 2012– Все права сохраняются 5
---------------------- Page: 10 ----------------------
ISO 18225:2012(R)
3.5.5
расчетный коэффициент
design coefficient

Общий коэффициент, значением больше 1, который учитывает условия эксплуатации, а также

свойства компонентов системы труб, кроме представленных нижним доверительным пределом

ПРИМЕЧАНИЕ Для газовых систем минимальное значение C равное 2,0 присваивается настоящим

международным стандартом для расчетов, см. 4.2.3.
3.6 Термины, связанные с условиями эксплуатации
3.6.1
газообразное топливо
gaseous fuel

любое топливо, которое находится в газообразном состоянии при температуре 15 °C и давлении 1 бар

5 2
ПРИМЕЧАНИЕ 1 бар = 0,1 MПa = 10 Пa; 1 MПa = 1 Н/мм .
3.6.2
газообразное топливо категории D
category D gaseous fuel

категория газообразного топлива, присвоенная ISO 13623 и соответствующая природному газу

3.6.3
газообразное топливо категории Е
category E gaseous fuel

категория газообразного топлива, присвоенная ISO 13623 и соответствующая насыщенным парам LPG

(сжиж
...

INTERNATIONAL ISO
STANDARD 18225
Second edition
2012-12-01
Plastics piping systems — Multilayer
piping systems for outdoor gas
installations — Specifications for
systems
Systèmes de canalisations en plastique — Tubes multicouches destinés
à l’alimentation en gaz à l’extérieur des bâtiments — Spécifications
pour les systèmes
Reference number
ISO 18225:2012(E)
ISO 2012
---------------------- Page: 1 ----------------------
ISO 18225:2012(E)

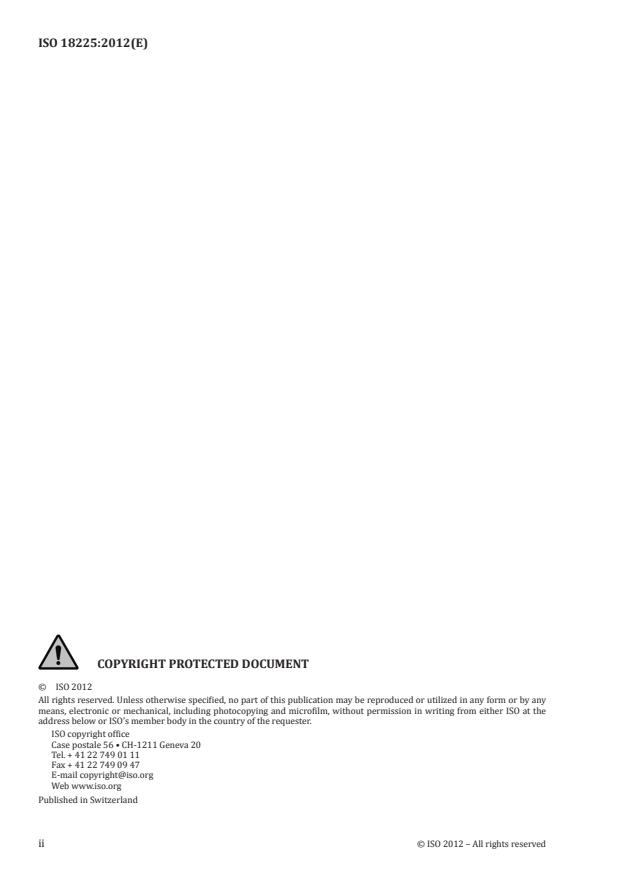

COPYRIGHT PROTECTED DOCUMENT
© ISO 2012

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any

means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the

address below or ISO’s member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2012 – All rights reserved
