ISO 11297-4:2018
(Main)Plastics piping systems for renovation of underground drainage and sewerage networks under pressure — Part 4: Lining with cured-in-place pipes
Plastics piping systems for renovation of underground drainage and sewerage networks under pressure — Part 4: Lining with cured-in-place pipes
ISO 11297-4:2018, in conjunction with ISO 11297‑1 and ISO 11296‑4, specifies requirements and test methods for cured-in-place pipes and fittings used for the renovation of hydraulically and pneumatically pressurized underground drainage and sewerage networks with service temperatures up to 50 °C. ISO 11297-4:2018 applies to independent (fully structural, class A) and interactive (semi structural, class B) pressure pipe liners, as defined in ISO 11295, which do not rely on adhesion to the existing pipeline. ISO 11297-4:2018 applies to the use of various thermosetting resin systems, in combination with compatible fibrous carrier materials, reinforcement, and other process-related plastics components (see 5.1). ISO 11297-4:2018 does not include requirements or test methods for resistance to abrasion, cyclic loading or impact, which are outside the scope of this document.
Systèmes de canalisations en plastique pour la rénovation des réseaux de branchements et de collecteurs d'assainissement enterrés sous pression — Partie 4: Tubage continu par tubes polymérisés sur place
ISO 11297-4:2018, en association avec l'ISO 11297‑1 et l'ISO 11296‑4, spécifie les exigences et les méthodes d'essais relatives aux tubages continus par tubes polymérisés sur place et aux raccords utilisés pour la rénovation des réseaux de branchements et de collecteurs d'assainissement enterrés sous pression hydraulique et pneumatique fonctionnant à des températures de service allant jusqu'à 50 °C. ISO 11297-4:2018 s'applique aux tubages autostructurants (entièrement structurants de classe A) et aux tubages non autostructurants (semi-structurants de classe B), tels que définis dans l'ISO 11295, qui ne nécessitent pas une adhérence à la canalisation existante. ISO 11297-4:2018 couvre l'utilisation de divers systèmes de résine thermodurcissable, en combinaison avec des matrices fibreuses compatibles, des renforts et d'autres composants plastiques liés aux procédés (voir 5.1). ISO 11297-4:2018 ne comprend pas les exigences ou les méthodes d'essai pour la résistance à l'abrasion, sous charge cyclique ou au choc, qui sont en dehors du domaine d'application du présent document.
General Information
Relations
Standards Content (Sample)

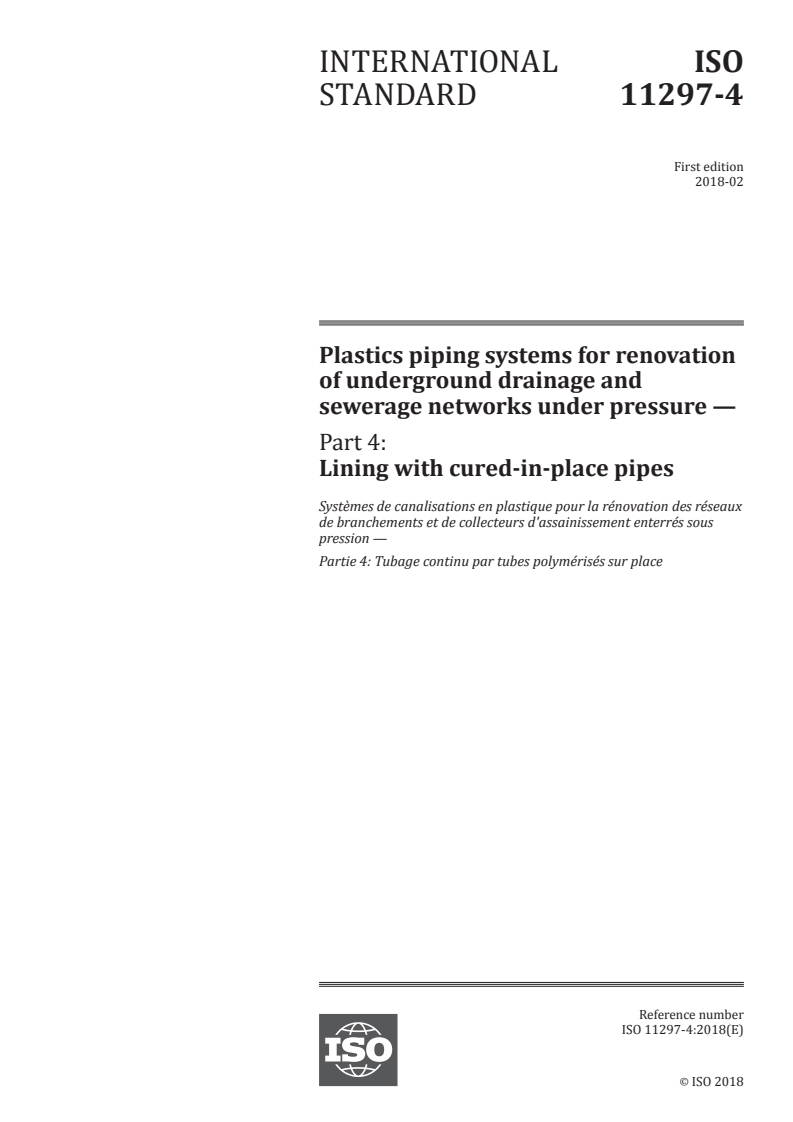

INTERNATIONAL ISO
STANDARD 11297-4
First edition
2018-02
Plastics piping systems for renovation
of underground drainage and
sewerage networks under pressure —
Part 4:
Lining with cured-in-place pipes
Systèmes de canalisations en plastique pour la rénovation des réseaux
de branchements et de collecteurs d'assainissement enterrés sous
pression —
Partie 4: Tubage continu par tubes polymérisés sur place
Reference number
©
ISO 2018
© ISO 2018, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2018 – All rights reserved

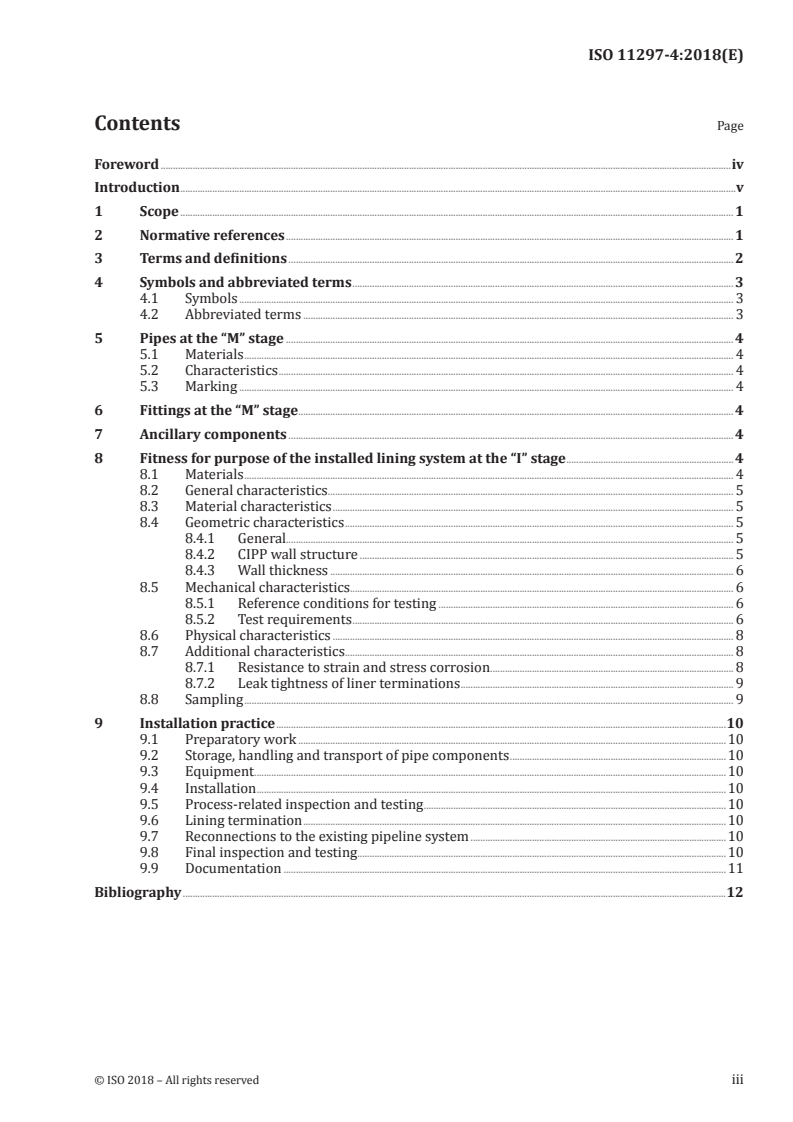

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Symbols and abbreviated terms . 3
4.1 Symbols . 3
4.2 Abbreviated terms . 3
5 Pipes at the “M” stage . 4
5.1 Materials . 4
5.2 Characteristics . 4
5.3 Marking . 4
6 Fittings at the “M” stage . 4
7 Ancillary components . 4
8 Fitness for purpose of the installed lining system at the “I” stage .4
8.1 Materials . 4
8.2 General characteristics . 5
8.3 Material characteristics . 5
8.4 Geometric characteristics . 5
8.4.1 General. 5
8.4.2 CIPP wall structure . 5
8.4.3 Wall thickness . 6
8.5 Mechanical characteristics. 6
8.5.1 Reference conditions for testing . 6
8.5.2 Test requirements . 6
8.6 Physical characteristics . 8
8.7 Additional characteristics . 8
8.7.1 Resistance to strain and stress corrosion . 8
8.7.2 Leak tightness of liner terminations . 9
8.8 Sampling . 9
9 Installation practice .10
9.1 Preparatory work .10
9.2 Storage, handling and transport of pipe components .10
9.3 Equipment .10
9.4 Installation .10
9.5 Process-related inspection and testing .10
9.6 Lining termination .10
9.7 Reconnections to the existing pipeline system .10
9.8 Final inspection and testing .10
9.9 Documentation .11
Bibliography .12
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 138, Plastics pipes, fittings and valves for
the transport of fluids, Subcommittee SC 8, Rehabilitation of pipeline systems.
A list of all the parts in the ISO 11297 series can be found on the ISO website.
iv © ISO 2018 – All rights reserved
Introduction
This document is a part of a system standard for plastics piping systems of various materials used for
renovation of existing pipelines in a specified application area. System standards for renovation dealing
with the following applications are either available or in preparation:
— ISO 11296: Plastics piping systems for renovation of underground non-pressure drainage and sewerage
networks;
— ISO 11297: Plastics piping systems for renovation of underground drainage and sewerage networks
under pressure (this document);
— ISO 11298: Plastics piping systems for renovation of underground water supply networks;
— ISO 11299: Plastics piping systems for renovation of underground gas supply networks;
These system standards are distinguished from system standards for conventionally installed plastics
piping systems by the requirement to verify certain characteristics in the “as-installed” condition
after site processing. This is in addition to verification of characteristics of plastics piping systems “as-
manufactured”.
Each of the system standards comprises a
— Part 1: General
and all applicable renovation technique family-related parts, which for drainage and sewerage networks
under pressure include or potentially include the following:
— Part 2: Lining with continuous pipes;
— Part 3: Lining with close-fit pipes;
— Part 4: Lining with cured-in-place pipes (this document);
— Part 5: Lining with discrete pipes;
— Part 6: Lining with adhesive-backed hoses.
The requirements for any given renovation technique family are specified in ISO 11297-1, applied in
conjunction with the other relevant part. For example, both ISO 11297-1 and this document together
specify the requirements relating to lining with cured-in place pipes. For complementary information,
see ISO 11295. Not all technique families are pertinent to every area of application and this is reflected
in the part numbers included in each system standard.
A consistent structure of clause headings has been adopted for all parts to facilitate direct comparisons
across renovation technique families.
Figure 1 shows the common part and clause structure and the relationship between the ISO 11297
series and system standards for other applications.
Figure 1 — Format of the renovation system standards
vi © ISO 2018 – All rights reserved
INTERNATIONAL STANDARD ISO 11297-4:2018(E)
Plastics piping systems for renovation of underground
drainage and sewerage networks under pressure —
Part 4:
Lining with cured-in-place pipes
1 Scope
This document, in conjunction with ISO 11297-1 and ISO 11296-4, specifies requirements and test
methods for cured-in-place pipes and fittings used for the renovation of hydraulically and pneumatically
pressurized underground drainage and sewerage networks with service temperatures up to 50 °C.
It applies to independent (fully structural, class A) and interactive (semi structural, class B) pressure
pipe liners, as defined in ISO 11295, which do not rely on adhesion to the existing pipeline.
It applies to the use of various thermosetting resin systems, in combination with compatible fibrous
carrier materials, reinforcement, and other process-related plastics components (see 5.1).
It does not include requirements or test methods for resistance to abrasion, cyclic loading or impact,
which are outside the scope of this document.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 7432, Glass-reinforced thermosetting plastics (GRP) pipes and fittings - Test methods to prove the
design of locked socket-and-spigot joints, including double-socket joints, with elastomeric seals
ISO 7509, Plastics piping systems — Glass-reinforced thermosetting plastics (GRP) pipes — Determination
of time to failure under sustained internal pressure
ISO 8521:2009, Plastics piping systems — Glass-reinforced thermosetting plastics (GRP) pipes — Test
methods for the determination of the apparent initial circumferential tensile strength
ISO 8533, Plastics piping systems for pressure and non-pressure drainage and sewerage — Glass-reinforced
thermosetting plastics (GRP) systems based on unsaturated polyester (UP) resin — Test methods to prove
the design of cemented or wrapped joints
1)
ISO 10467:— , Plastics piping systems for drainage and sewerage with or without pressure — Glass-
reinforced thermosetting plastics (GRP) based on unsaturated polyester resin (UP) — Specifications for
pipes, fittings and joints
ISO 10928, Plastics piping systems — Glass-reinforced thermosetting plastics (GRP) pipes and fittings —
Methods for regression analysis and their use
ISO 10952, Plastics piping systems — Glass-reinforced thermosetting plastics (GRP) pipes and fittings —
Determination of the resistance to chemical attack for the inside of a section in a deflected condition
ISO 11295:2017, Classification and information on design and applications of plastics piping systems used
for renovation and replacement
1) To be published. (Revises ISO 10467:2004)
ISO 11296-4:2018, Plastics piping systems for renovation of underground non-pressure drainage and
sewerage networks — Part 4: Lining with cured-in-place pipes
ISO 11297-1:2018, Plastics piping systems for renovation of underground drainage and sewerage networks
under pressure — Part 1: General
ISO 14125:1998, Fibre-reinforced plastic composites — Determination of flexural properties
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 11297-1 and ISO 11296-4 and
the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at https://www.electropedia.org/
— ISO Online browsing platform: available at https://www.iso.org./obp
3.1 General
No additional definitions apply.
3.2 Techniques
No additional definitions apply.
3.3 Characteristics
3.3.1
projected failure pressure at 50 years
p
value at 50 years derived from the pressure regression line obtained from long-term pressure tests
performed in accordance with ISO 7509 and analysed in accordance with ISO 10928
[SOURCE: ISO 10467:—, 3.12.10]
3.3.2
minimum failure pressure at 50 years
p
50,min
95% lower confidence level (LCL) of the failure pressure at 50 years
[SOURCE: ISO 10467:—, 3.12.7]
3.4 Materials
No additional definitions apply.
3.5 Product stages
No additional definitions apply.
3.6 Service conditions
2 © ISO 2018 – All rights reserved
3.6.1
PN
nominal pressure
alphanumeric designation for a nominal pressure class, which is the maximum sustained hydraulic
inter
...

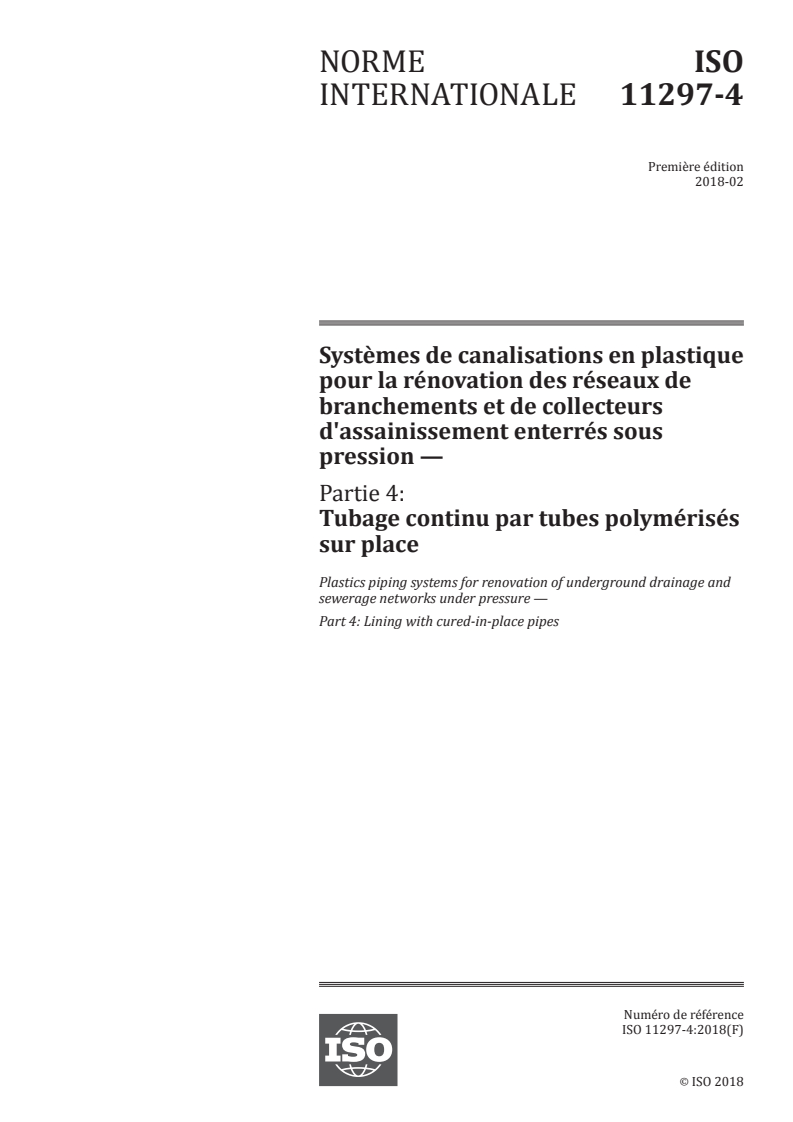

NORME ISO
INTERNATIONALE 11297-4
Première édition
2018-02
Systèmes de canalisations en plastique
pour la rénovation des réseaux de
branchements et de collecteurs
d'assainissement enterrés sous
pression —
Partie 4:
Tubage continu par tubes polymérisés
sur place
Plastics piping systems for renovation of underground drainage and
sewerage networks under pressure —
Part 4: Lining with cured-in-place pipes
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2018 – Tous droits réservés

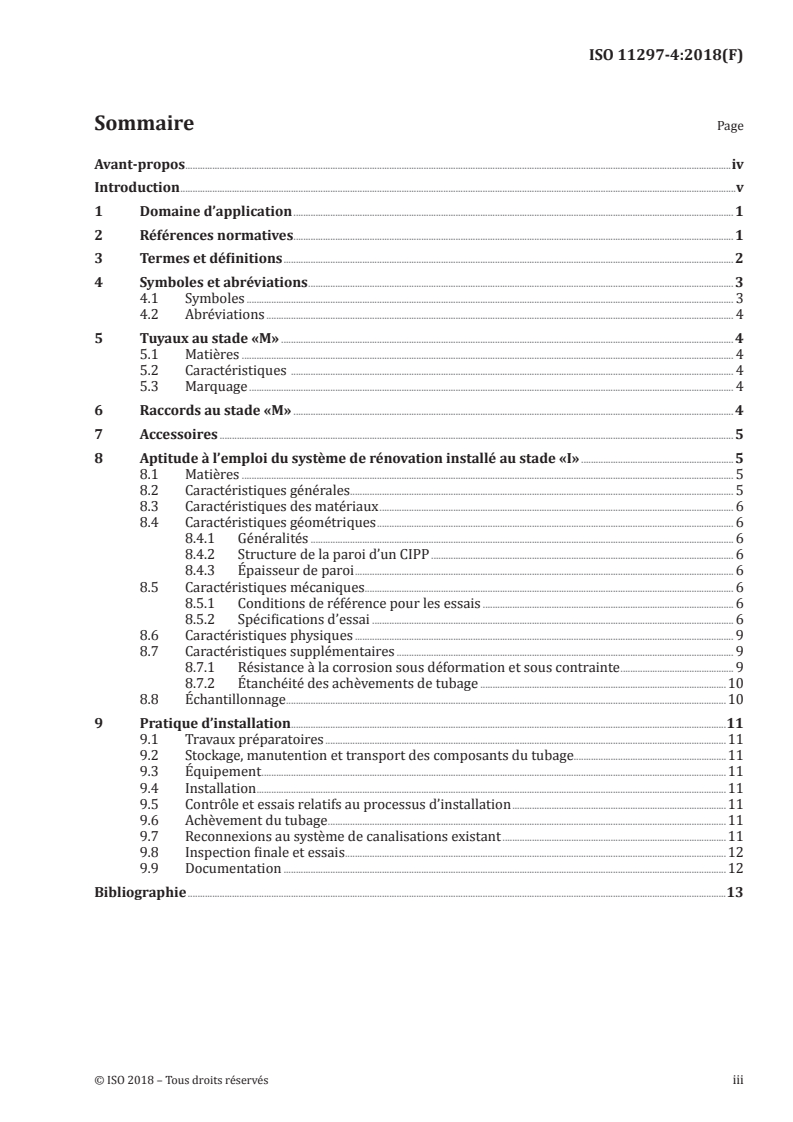

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Symboles et abréviations . 3
4.1 Symboles . 3
4.2 Abréviations . 4
5 Tuyaux au stade «M» . 4
5.1 Matières . 4
5.2 Caractéristiques . 4
5.3 Marquage . 4
6 Raccords au stade «M» . 4
7 Accessoires . 5
8 Aptitude à l’emploi du système de rénovation installé au stade «I» .5
8.1 Matières . 5
8.2 Caractéristiques générales. 5
8.3 Caractéristiques des matériaux . 6
8.4 Caractéristiques géométriques . 6
8.4.1 Généralités . 6
8.4.2 Structure de la paroi d’un CIPP . 6
8.4.3 Épaisseur de paroi . 6
8.5 Caractéristiques mécaniques . 6
8.5.1 Conditions de référence pour les essais . 6
8.5.2 Spécifications d’essai . 6
8.6 Caractéristiques physiques . 9
8.7 Caractéristiques supplémentaires . 9
8.7.1 Résistance à la corrosion sous déformation et sous contrainte . 9
8.7.2 Étanchéité des achèvements de tubage .10
8.8 Échantillonnage .10
9 Pratique d’installation .11
9.1 Travaux préparatoires .11
9.2 Stockage, manutention et transport des composants du tubage.11
9.3 Équipement .11
9.4 Installation .11
9.5 Contrôle et essais relatifs au processus d’installation .11
9.6 Achèvement du tubage .11
9.7 Reconnexions au système de canalisations existant .11
9.8 Inspection finale et essais .12
9.9 Documentation .12
Bibliographie .13
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 138, Tubes, raccords et robinetterie
en matières plastiques pour le transport des fluides, sous-comité SC 8, Réhabilitation des systèmes de
canalisations.
Une liste de toutes les parties de la série ISO 11297 se trouve sur le site web de l’ISO.
iv © ISO 2018 – Tous droits réservés
Introduction
Le présent document fait partie d’une norme de système portant sur les systèmes de canalisations
en plastique à base de matériaux variés utilisés pour la rénovation de canalisations existantes dans
un domaine d’application défini. Des normes de systèmes de rénovation portant sur les applications
suivantes sont soit déjà disponibles, soit en cours d’élaboration:
— ISO 11296 : Systèmes de canalisations en plastique pour la rénovation des réseaux de branchements et
de collecteurs d’assainissement enterrés sans pression;
— ISO 11297 : Systèmes de canalisations en plastique pour la rénovation des réseaux de branchements et
de collecteurs d’assainissement enterrés sous pression (le présent document).
— ISO 11298 : Systèmes de canalisations en plastique pour la rénovation de réseaux enterrés
d’alimentation en eau;
— ISO 11299 : Systèmes de canalisations en plastique pour la rénovation des réseaux de gaz enterrés;
Ces normes de systèmes se distinguent des normes relatives aux systèmes de canalisations en plastique
installés traditionnellement, car elles exigent de vérifier certaines caractéristiques dans les conditions
«tel qu’installé», après mise en œuvre sur le site. Ceci s’ajoute à la vérification des caractéristiques des
systèmes de canalisations en plastique «tels que fabriqués».
Chacune des Normes de Systèmes comprend une:
— Partie 1: Généralités;
et des parties applicables aux familles de techniques de rénovation qui, pour les réseaux de
branchements et de collecteurs d’assainissement sous pression, comprennent ou peuvent comprendre
ce qui suit:
— Partie 2: Tubage par tuyau continu avec espace annulaire;
— Partie 3: Tubage par tuyau continu sans espace annulaire;
— Partie 4: Tubage continu polymérisé en place (le présent document);
— Partie 5: Tubage par tuyaux courts avec espace annulaire;
— Partie 6: Tubage par gaines souples revêtues d’un adhésif.
Les exigences applicables à toute famille de techniques de rénovation donnée sont indiquées dans
l’ISO 11297 -1, appliquée conjointement à l’autre partie associée. Par exemple, l’ISO 11297-1 et le présent
document spécifient ensemble les exigences se rapportant au tubage continu polymérisé en place.
Pour toute information complémentaire, voir l’ISO 11295. Toutes les familles de techniques ne sont pas
applicables pour chaque domaine d’application et cela se reflète dans les numéros de parties compris
dans chaque Norme de Système.
Une structure cohérente des titres des articles a été adoptée pour toutes les parties afin de faciliter les
comparaisons directes entre les différentes familles de techniques de rénovation.
La Figure 1 présente la structure commune des parties et des articles et la relation entre la série
ISO 11297 et les normes de systèmes concernant d’autres domaines d’application.
Figure 1 — Présentation des normes de systèmes de rénovation
vi © ISO 2018 – Tous droits réservés
NORME INTERNATIONALE ISO 11297-4:2018(F)
Systèmes de canalisations en plastique pour la rénovation
des réseaux de branchements et de collecteurs
d'assainissement enterrés sous pression —
Partie 4:
Tubage continu par tubes polymérisés sur place
1 Domaine d’application
Le présent document, en association avec l’ISO 11297-1 et l’ISO 11296-4, spécifie les exigences et les
méthodes d’essais relatives aux tubages continus par tubes polymérisés sur place et aux raccords utilisés
pour la rénovation des réseaux de branchements et de collecteurs d’assainissement enterrés sous
pression hydraulique et pneumatique fonctionnant à des températures de service allant jusqu’à 50 °C.
Il s’applique aux tubages autostructurants (entièrement structurants de classe A) et aux tubages non
autostructurants (semi-structurants de classe B), tels que définis dans l’ISO 11295, qui ne nécessitent
pas une adhérence à la canalisation existante.
Il couvre l’utilisation de divers systèmes de résine thermodurcissable, en combinaison avec des matrices
fibreuses compatibles, des renforts et d’autres composants plastiques liés aux procédés (voir 5.1).
Il ne comprend pas les exigences ou les méthodes d’essai pour la résistance à l’abrasion, sous charge
cyclique ou au choc, qui sont en dehors du domaine d’application du présent document.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 7432, Tubes et raccords en plastiques thermodurcissables renforcés de verre (PRV) — Méthodes d’essai
pour confirmer la conception des assemblages mâle-femelle verrouillés, y compris ceux à double emboîture,
avec joints d’étanchéité en élastomère
ISO 7509, Systèmes de canalisations en plastiques — Tubes en plastiques thermodurcissables renforcés de
verre (PRV) — Détermination du temps mis jusqu'à la défaillance sous une pression interne constante
ISO 8521:2009, Systèmes de canalisations en matières plastiques — Tubes en plastiques thermodurcissables
renforcés de verre (PRV) — Méthodes d'essai pour la détermination de la résistance en traction
circonférencielle initiale apparente
ISO 8533, Tubes et raccords en plastiques thermodurcissables renforcés de verre (PRV) — Méthodes d’essai
pour confirmer la conception des assemblages scellés ou enrobés
1)
ISO 10467:— , Systèmes de canalisation en matières plastiques pour l’alimentation en eau avec ou sans
pression — Systèmes en plastiques thermodurcissables renforcés de verre (PRV) à base de résine de
polyester non saturé (UP)
1) À paraître. (Révise l’ISO 10467:2004)
ISO 10928, Systèmes de canalisation en matières plastiques — Tubes et raccords plastiques
thermodurcissables renforcés de verre (PRV) — Méthodes pour une analyse de régression et leurs
utilisations
ISO 10952, Systèmes de canalisations en matières plastiques — Tubes et raccords en plastiques
thermodurcissables renforcés de verre (PRV) — Détermination de la résistance à une attaque chimique à
l'intérieur d'un tronçon de tube soumis à déflexion
ISO 11295:2017, Classification et informations relatives à la conception et aux applications des systèmes de
canalisations en plastique destinés à la rénovation
ISO 11296-4:2018, Systèmes de canalisations en plastique pour la rénovation des réseaux de branchements
et de collecteurs d’assainissement enterrés sans pression — Partie 4: Tubage continu par tubes polymérisés
sur place
ISO 11297-1:2018, Systèmes de canalisations en plastique pour la rénovation des réseaux de branchements
et de collecteurs d’assainissement enterrés sous pression — Partie 1: Généralités
ISO 14125:1998, Composites plastiques renforcés de fibres — Détermination des propriétés de flexion
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 11297-1 et l’ISO 11296-4 ainsi
que les suivants, s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse https://www.electropedia.org/
— ISO Online browsing platform: disponible à l’adresse https://www.iso.org./obp
3.1 Généralités
Aucune définition supplémentaire ne s’applique.
3.2 Techniques
Aucune définition supplémentaire ne s’applique.
3.3 Caractéristiques
3.3.1
pression de défaillance prévue à 50 ans
p50
valeur à 50 ans, dérivée de la ligne de régression de pression provenant d’essais de pression à long
terme effectués conformément à l’ISO 7509 et analysés conformément à l’ISO 10928
[SOURCE: ISO 10467:—, 3.12.10]
3.3.2
pression de défaillance minimale à 50 ans
p50,min
limite inférieure de confiance (LCL) à 95 % de la pression de défaillance à 50 ans
[SOURCE: ISO 10467:—, 3.12.7]
3.4 Matières
Aucune définition supplémentaire ne s’applique.
2 © ISO 2018 – Tous droits réservés
3.5 Stades des produits
Aucune définition supplémentaire ne s’applique.
3.6 Conditions de service
3.6.1
PN
pression nominale
désignation alphanumérique pour une classe de pression nominale, qui est la pression interne
hydraulique soutenue maximale pour laquelle un tube est conçu en l’absence de condition de charge
autres que la pression interne
2 5 2
Note 1 à l'article: La pression nominale est exprimée en bars (c'est-à-dire 1 bar = 0,1 MPa = 0,1 N/mm = 10 .N/m ).
Note 2 à l'article: La désignation à des fins de référence ou de marquage est composée des lettres PN et d’un
chiffre.
[SOURCE: ISO 10467:—, 3.12.2, modifié — la dernière partie de la définition a été supprimée à des fins
de simplification.]
4 Symboles et abréviations
4.1 Symboles
d diamètre intérieur
i
E module en flexion à court terme
E module en flexion à long terme à x ans
x
e épaisseur de la paroi minimale d’un composite en un point quelconque
c,min
p pression de défaillance prévue à 50 ans
p pression de défaillance minimale à 50 ans
50,min
S rigidité annulaire spécifique initiale
α coefficient de fluage à x ans à sec
x, dry
α coe
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
