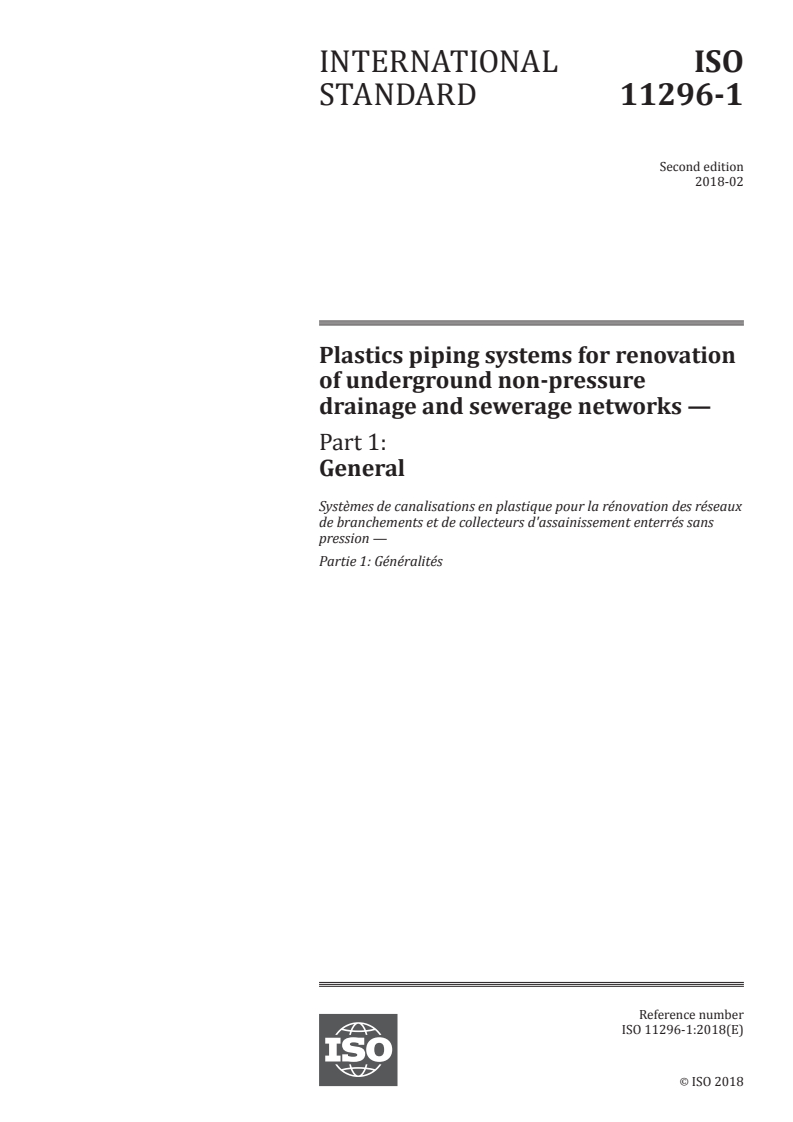

INTERNATIONAL ISO
STANDARD 11296-1
Second edition
2018-02
Plastics piping systems for renovation
of underground non-pressure
drainage and sewerage networks —
Part 1:
General
Systèmes de canalisations en plastique pour la rénovation des réseaux
de branchements et de collecteurs d'assainissement enterrés sans
pression —
Partie 1: Généralités
Reference number
©
ISO 2018
© ISO 2018, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2018 – All rights reserved

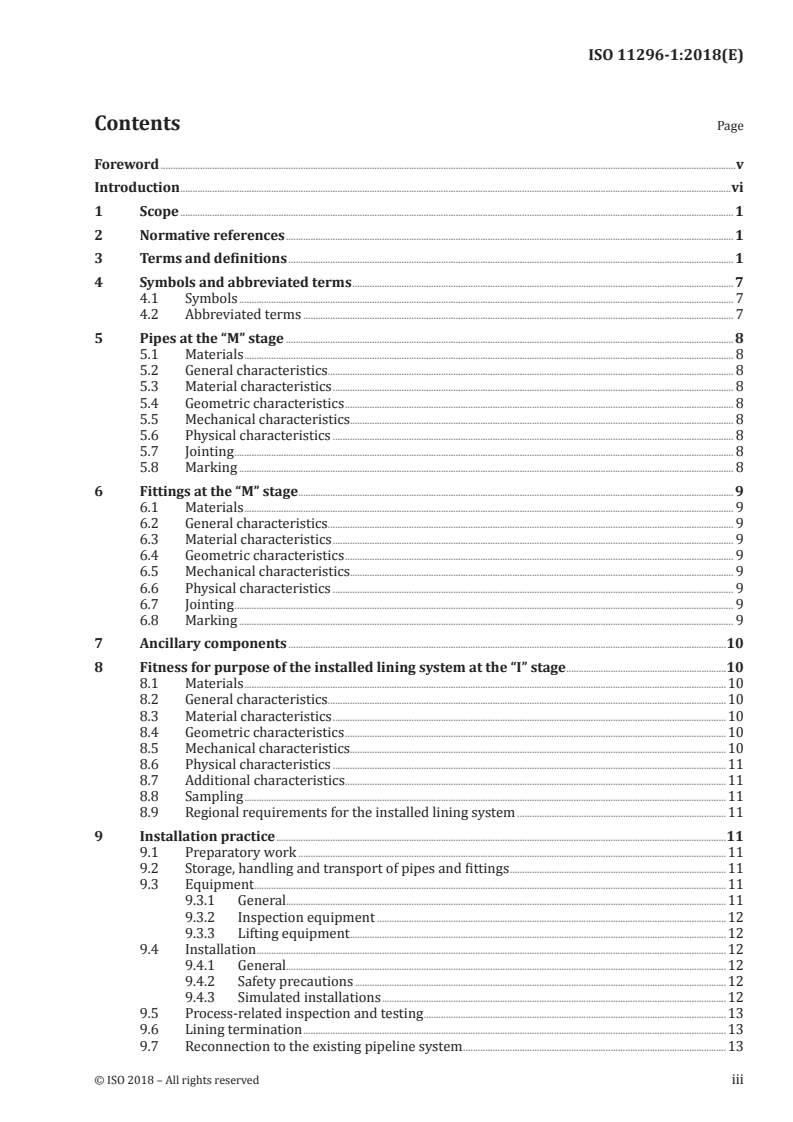

Contents Page
Foreword .v
Introduction .vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols and abbreviated terms . 7
4.1 Symbols . 7
4.2 Abbreviated terms . 7
5 Pipes at the “M” stage . 8
5.1 Materials . 8
5.2 General characteristics . 8
5.3 Material characteristics . 8
5.4 Geometric characteristics . 8
5.5 Mechanical characteristics. 8
5.6 Physical characteristics . 8
5.7 Jointing . 8
5.8 Marking . 8
6 Fittings at the “M” stage . 9
6.1 Materials . 9
6.2 General characteristics . 9
6.3 Material characteristics . 9
6.4 Geometric characteristics . 9
6.5 Mechanical characteristics. 9
6.6 Physical characteristics . 9
6.7 Jointing . 9
6.8 Marking . 9
7 Ancillary components .10
8 Fitness for purpose of the installed lining system at the “I” stage .10
8.1 Materials .10
8.2 General characteristics .10
8.3 Material characteristics .10
8.4 Geometric characteristics .10
8.5 Mechanical characteristics.10
8.6 Physical characteristics .11
8.7 Additional characteristics .11
8.8 Sampling .11
8.9 Regional requirements for the installed lining system .11
9 Installation practice .11
9.1 Preparatory work .11
9.2 Storage, handling and transport of pipes and fittings .11
9.3 Equipment .11
9.3.1 General.11
9.3.2 Inspection equipment .12
9.3.3 Lifting equipment .12
9.4 Installation .12
9.4.1 General.12
9.4.2 Safety precautions .12
9.4.3 Simulated installations .12
9.5 Process-related inspection and testing .13
9.6 Lining termination .13
9.7 Reconnection to the existing pipeline system .13
9.8 Final inspection and testing .13
9.9 Documentation .13
Bibliography .14
iv © ISO 2018 – All rights reserved
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 138, Plastics pipes, fittings and valves for
the transport of fluids, Subcommittee SC 8, Rehabilitation of pipeline systems.
This second edition cancels and replaces the first edition (ISO 11296-1:2009), which has been
technically revised. The main changes are in Clauses 2, 3.1, 3.2, 3.3, 4.2, and 8.3, and Figures 1 and 2.
A list of all parts in the ISO 11296 series, can be found on the ISO website.
Introduction
This document is a part of a System Standard for plastics piping systems of various materials used for
the renovation of existing pipelines in a specified application area. System Standards for renovation
deal with the following applications:
— ISO 11296: Plastics piping systems for renovation of underground non-pressure drainage and sewerage
networks (this document);
— ISO 11297: Plastics piping systems for renovation of underground drainage and sewerage networks
under pressure;
— ISO 11298: Plastics piping systems for renovation of underground water supply networks;
— ISO 11299: Plastics piping systems for renovation of underground gas supply networks.
These System Standards are distinguished from those for conventionally installed plastics piping
systems by the requirement to verify certain characteristics in the “as-installed condition”, after site
processing. This is in addition to specifying requirements for plastics piping system components “as
manufactured”.
Each of the System Standards comprises a:
— Part 1: General (this document)
and all applicable renovation technique family-related parts, which for non-pressure drainage and
sewerage networks include or potentially include the following:
— Part 2: Lining with continuous pipes;
— Part 3: Lining with close-fit pipes;
— Part 4: Lining with cured-in-place pipes;
— Part 5: Lining with discrete pipes;
— Part 7: Lining with spirally-wound pipes;
— Part 8: Lining with pipe segments;
— Part 9: Lining with a rigidly anchored plastics inner layer;
— Part 10: Lining with sprayed polymeric materials.
The requirements for any given renovation technique family are specified in Part 1, applied in
conjunction with the relevant other part. For example, this document and ISO 11296-3 specify the
requirements relating to lining with close-fit pipes. For complementary information, see ISO 11295. Not
all technique families are pertinent to every area of application and this is reflected in the part numbers
included in each System Standard.
A consistent structure of clause headings has been adopted for all parts of ISO 11296, in order to
facilitate direct comparisons across renovation technique families.
Figure 1 shows the common part and clause structure and the relationship between ISO 11296 and the
System Standards for other application areas.
vi © ISO 2018 – All rights reserved
Figure 1 — Format of the renovation system standards
INTERNATIONAL STANDARD ISO 11296-1:2018(E)
Plastics piping systems for renovation of underground
non-pressure drainage and sewerage networks —
Part 1:
General
1 Scope
This document specifies the requirements and test methods for plastics piping systems intended to
be used for the renovation of underground non-pressure drainage and sewerage networks, which are
1)
operated as gravity systems and subjected to a maximum surcharge pressure of 0,5 bar . It is applicable
to pipes and fittings, as manufactured, as well as to the installed lining system. It is not applicable to the
existing pipeline or any non-structural sprayed coatings or annular filler.
This document gives the general requirements common to all relevant renovation techniques.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 4633, Rubber seals — Joint rings for water supply, drainage and sewerage pipelines — Specification for
materials
EN 681-1, Elastomeric seals — Material requirements for pipe joint seals used in water and drainage
applications — Part 1: Vulcanized rubber
EN 681-2, Elastomeric seals — Material requirements for pipe joint seals used in water and drainage
applications — Part 2: Thermoplastic elastomers
EN 681-3, Elastomeric seals — Material requirements for pipe joint seals used in water and drainage
applications — Part 3: Cellular materials of vulcanized rubber
EN 681-4, Elastomeric seals — Material requirements for pipe joint seals used in water and drainage
applications — Part 4: Cast polyurethane sealing elements
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http://www.electropedia.org/
— ISO Online browsing platform: available at http://www.iso.org/obp
3.1 General
2 5 2
1) 1 bar = 0,1 MPa = 0,1 N/mm = 10 N/m .
3.1.1
pipeline system
interconnecting pipe network for the conveyance of fluids
3.1.2
rehabilitation
measures for restoring or upgrading the performance of existing systems, including renovation, repair
and replacement
3.1.3
renovation
work incorporating all or part of the original fabric of the pipeline, by means of which its current
performance is improved
3.1.4
replacement
construction of a new pipeline, on or off the line of an existing pipeline, where the function of the new
pipeline system incorporates that of the old
3.1.5
maintenance
routine work undertaken to ensure the existing performance of an asset
3.1.6
repair
rectification of local damage
3.1.7
lining pipe
pipe inserted for renovation purposes
3.1.8
liner
lining pipe after installation
3.1.9
lining system
lining pipe and all relevant fittings for insertion into an existing pipeline for the purposes of renovation
3.1.10
renovated pipeline system
existing pipeline system plus the installed lining system used to renovate it, as well as any grout or
other annular filling material used
3.1.11
characteristic
property, dimension or other feature of a material or component
3.1.12
declared value
limiting value of a characteristic declared in advance by the lining system supplier, which becomes the
requirement for the purposes of assessment of conformity
3.1.13
annular filler
material for grouting annular space between existing pipeline and lining system
3.1.14
grouting
process of filling voids around the lining system
2 © ISO 2018 – All rights reserved
3.1.15
system test pressure
STP
hydrostatic and/or air pressure applied to the installed pipeline system in order to ensure its integrity
and leaktightness
3.1.16
simulated installation
installation of a lining system into a simulated host pipeline, using representative equipment and
processes, to provide samples for testing which are representative of an actual installation
3.1.17
simulated host pipeline
section of pipeline, which is not part of an operational network, but which replicates the environment of
an operational network
3.1.18
technique family
group of renovation techniques w
...

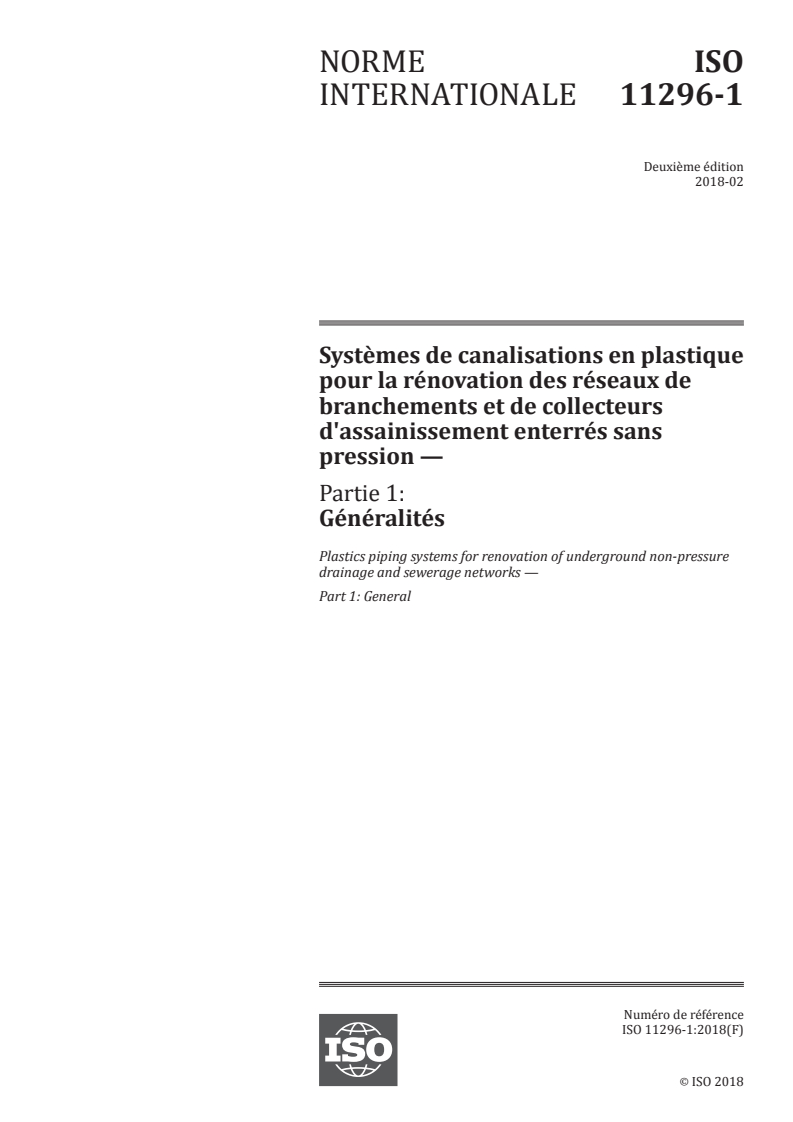

NORME ISO
INTERNATIONALE 11296-1
Deuxième édition
2018-02
Systèmes de canalisations en plastique
pour la rénovation des réseaux de
branchements et de collecteurs
d'assainissement enterrés sans
pression —
Partie 1:
Généralités
Plastics piping systems for renovation of underground non-pressure
drainage and sewerage networks —
Part 1: General
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2018 – Tous droits réservés

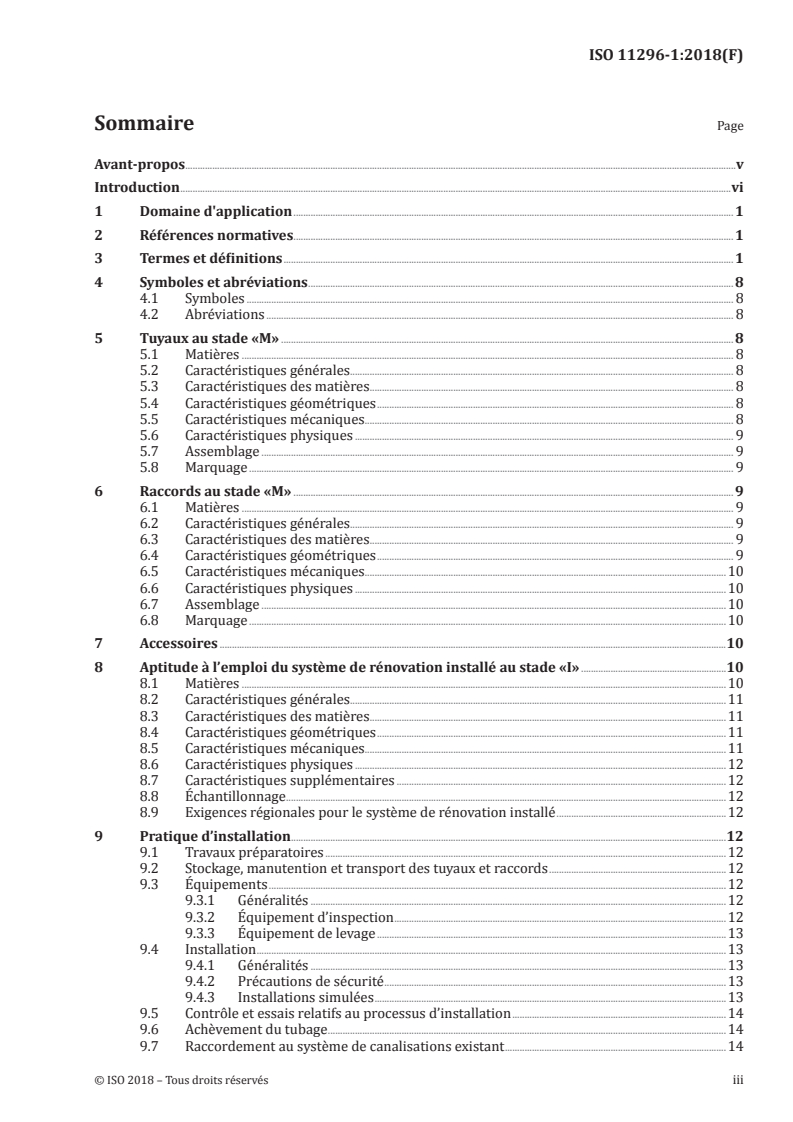

Sommaire Page
Avant-propos .v
Introduction .vi
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles et abréviations . 8
4.1 Symboles . 8
4.2 Abréviations . 8
5 Tuyaux au stade «M» . 8
5.1 Matières . 8
5.2 Caractéristiques générales. 8
5.3 Caractéristiques des matières . 8
5.4 Caractéristiques géométriques . 8
5.5 Caractéristiques mécaniques . 8
5.6 Caractéristiques physiques . 9
5.7 Assemblage . 9
5.8 Marquage . 9
6 Raccords au stade «M» . 9
6.1 Matières . 9
6.2 Caractéristiques générales. 9
6.3 Caractéristiques des matières . 9
6.4 Caractéristiques géométriques . 9
6.5 Caractéristiques mécaniques .10
6.6 Caractéristiques physiques .10
6.7 Assemblage .10
6.8 Marquage .10
7 Accessoires .10
8 Aptitude à l’emploi du système de rénovation installé au stade «I» .10
8.1 Matières .10
8.2 Caractéristiques générales.11
8.3 Caractéristiques des matières .11
8.4 Caractéristiques géométriques .11
8.5 Caractéristiques mécaniques .11
8.6 Caractéristiques physiques .12
8.7 Caractéristiques supplémentaires .12
8.8 Échantillonnage .12
8.9 Exigences régionales pour le système de rénovation installé .12
9 Pratique d’installation .12
9.1 Travaux préparatoires .12
9.2 Stockage, manutention et transport des tuyaux et raccords .12
9.3 Équipements .12
9.3.1 Généralités .12
9.3.2 Équipement d’inspection .12
9.3.3 Équipement de levage .13
9.4 Installation .13
9.4.1 Généralités .13
9.4.2 Précautions de sécurité .13
9.4.3 Installations simulées .13
9.5 Contrôle et essais relatifs au processus d’installation .14
9.6 Achèvement du tubage .14
9.7 Raccordement au système de canalisations existant .14
9.8 Inspection finale et essai .14
9.9 Documentation .15
Bibliographie .16
iv © ISO 2018 – Tous droits réservés
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ avant -propos.
Le comité chargé de l'élaboration du présent document est l'ISO/TC 138, Tubes, raccords et robinetterie
en matières plastiques pour le transport des fluides, sous-comité SC 8, Réhabilitation des systèmes de
canalisations.
Cette deuxième édition annule et remplace la première édition (ISO 11296-1:2009) qui a fait l'objet
d'une révision technique. Les principales modifications concernent les Articles 2, 3.1, 3.2, 3.3, 4.2 et 8.3
ainsi que les Figures 1 et 2.
Une liste de toutes les parties de la série ISO 11296 est disponible sur le site web de l’ISO.
Introduction
Le présent document est une partie d’une Norme de Système pour les systèmes de canalisations en
plastique à base de matériaux variés, utilisés pour la rénovation de canalisations existantes pour une
zone d’application spécifiée. Les Normes de Systèmes pour la rénovation traitent des applications
suivantes:
— ISO 11296: Systèmes de canalisations en plastique pour la rénovation des réseaux de branchements et
de collecteurs d’assainissement enterrés sans pression (le présent document);
— ISO 11297: Systèmes de canalisations en plastique pour la rénovation des réseaux de branchements et
de collecteurs d’assainissement enterrés sous pression;
— ISO 11298: Systèmes de canalisations en plastique pour la rénovation des réseaux enterrés
d’alimentation en eau;
— ISO 11299: Systèmes de canalisations en plastique pour la rénovation des réseaux enterrés de
distribution de gaz.
Ces Normes de Systèmes se distinguent de celles relatives aux systèmes de canalisations en plastique
installées traditionnellement par des exigences de vérification de certaines caractéristiques liées aux
conditions «tel qu’installé», après mise en œuvre sur le site. Ces exigences viennent s’ajouter à celles des
composants du système de canalisations en plastique «tels que fabriqués».
Chacune des Normes de Systèmes comprend une:
— Partie 1: Généralités (le présent document);
et des parties relatives à toutes les familles de techniques de rénovation applicables qui, pour les
réseaux de branchements et de collecteurs d’assainissement sans pression, comprennent ou peuvent
comprendre ce qui suit:
— Partie 2: Tubage par tuyau continu avec espace annulaire;
— Partie 3: Tubage par tuyau continu sans espace annulaire;
— Partie 4: Tubage continu polymérisé en place;
— Partie 5: Tubage par tuyaux courts avec espace annulaire;
— Partie 7: Tubage par enroulement hélicoïdal avec espace annulaire;
— Partie 8: Tubage par segments de tuyaux;
— Partie 9: Tubage par coffrage plastique interne ancré de manière rigide;
— Partie 10: Tubage par projection de matériaux polymères.
Les exigences applicables à toute famille de techniques de rénovation donnée sont spécifiées dans la
Partie 1, appliquée conjointement avec l’autre partie concernée. Par exemple, le présent document et
l’ISO 11296-3 spécifient ensemble les exigences se rapportant au tubage par tuyau continu sans espace
annulaire. Pour toute information complémentaire, voir l’ISO 11295. Toutes les familles de techniques
ne sont pas applicables pour chaque domaine d’application et cela se reflète dans les numéros de parties
compris dans chaque Norme de Système.
Une structure cohérente des titres des articles a été adoptée pour toutes les parties de l’ISO 11296 afin
de faciliter des comparaisons directes entre les différentes familles de techniques de rénovation.
La Figure 1 illustre la structure commune des parties et des articles et la relation entre l’ISO 11296 et
les Normes de Systèmes concernant d’autres domaines d’application.
vi © ISO 2018 – Tous droits réservés
Figure 1 — Format des Normes de Systèmes de rénovation
NORME INTERNATIONALE ISO 11296-1:2018(F)
Systèmes de canalisations en plastique pour la rénovation
des réseaux de branchements et de collecteurs
d'assainissement enterrés sans pression —
Partie 1:
Généralités
1 Domaine d'application
Le présent document spécifie les exigences et les méthodes d’essai pour les systèmes de canalisations
en plastique destinés à être utilisés pour la rénovation des réseaux de branchements et de collecteurs
d’assainissement enterrés sans pression, qui fonctionnent comme des systèmes gravitaires et pouvant
1)
faire l’objet d’une mise en charge maximale de 0,5 bar . Il est applicable aux tubes et raccords tels que
fabriqués, de même qu'au système de tubage installé. Il n’est pas applicable à la canalisation existante ni
aux revêtements projetés non structuraux ni aux matériaux de remplissage annulaire.
Le présent document établit les exigences générales communes à toutes les techniques de rénovation
pertinentes.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 4633, Joints étanches en caoutchouc — Garnitures de joints de canalisations d’adduction et d’évacuation
d’eau (égouts inclus) — Spécification des matériaux
EN 681-1, Garnitures d’étanchéité en caoutchouc — Spécification des matériaux pour garnitures
d’étanchéité pour joints de canalisations utilisées dans le domaine de l’eau et de l’évacuation — Partie 1:
Caoutchouc vulcanisé
EN 681-2, Garnitures d’étanchéité en caoutchouc — Spécification des matériaux pour garnitures
d’étanchéité pour joints de canalisations utilisées dans le domaine de l’eau et de l’évacuation — Partie 2:
Elastomères thermoplastiques
EN 681-3, Garnitures d’étanchéité en caoutchouc — Spécification des matériaux pour garnitures
d’étanchéité pour joints de canalisations utilisées dans le domaine de l’eau et de l’évacuation — Partie 3:
Matériaux cellulaires en caoutchouc vulcanisé
EN 681-4, Garnitures d’étanchéité en caoutchouc — Spécification des matériaux pour garnitures
d’étanchéité pour joints de canalisations utilisées dans le domaine de l’eau et de l’évacuation — Partie 4:
Polyuréthane moulé
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
2 5 2
1) 1 bar = 0,1 MPa = 0,1 N/mm = 10 N/m .
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
— ISO Online browsing platform: disponible à l'adresse http:// www .iso .org/ obp
3.1 Généralités
3.1.1
système de canalisations
ensemble de canalisations connectées pour le transport de fluides
3.1.2
réhabilitation
mesures de remise en état ou d’amélioration de la performance d’un système de canalisations existant,
comprenant la rénovation, la réparation et le remplacement
3.1.3
rénovation
travaux concernant la totalité ou une partie de la structure d’origine de la canalisation grâce auxquels
ses performances actuelles sont améliorées
3.1.4
remplacement
mise en place d’une nouvelle canalisation sur ou hors ligne d’une canalisation existante, le nouveau
système de canalisations assurant la fonction de l'ancien
3.1.5
maintenance
travaux de routine réalisés pour assurer la continuité des performances d’un bien
3.1.6
réparation
rectification d’une détérioration locale
3.1.7
tuyau de rénovation
tuyau introduit à des fins de rénovation
3.1.8
tubage
chemisage
tuyau de rénovation après installation
3.1.9
système de tubage
tuyau de rénovation et tous les raccords correspondant insérés dans la canalisation existante pour les
besoins d’une rénovation
3.1.10
système de canalisations rénovées
système de canalisations existant plus le système de rénovation installé utilisé pour le rénover, y
compris tout matériau injecté ou tout autre matériau de remplissage utilisé
3.1.11
caractéristique
propriété, dimension ou toute autre caractéristique d’un(e) matière/matériau ou d’un composant
2 © ISO 2018 – Tous droits réservés
3.1.12
valeur déclarée
valeur limite d’une caractéristique déclarée à l’avance par le fournisseur du système de rénovation, qui
devient l’exigence pour les besoins de l’évaluation de la conformité
3.1.13
matériau pour remplissage annulaire
matériau pour injection dans l’espace annulaire entre la canalisation existante et le système de
rénovation
3.1.14
injection
procédé de remplissage des vides autour du système de rénovation
3.1.15
pression d’essai du système
STP
pression hydrostatique et/ou d’air appliqué au système de canalisations installée de manière à garantir
son intégrité et son étanchéité
3.1.16
installation simulée
mise en œuvre d’un système de rénovation à l’intérieur d’une canalisation de simulation, en utilisant
un équipement et des processus représentatifs, de manière à fournir des échantillons pour essais
représentatifs d’une mise en œuvre réelle
3.1.17
canalisation de simulation
tronçon de canalisation, qui ne fait pas partie d’un réseau opérationnel, mais qui reproduit
l’environnement d’un réseau opérationnel
3.1.18
famille de techniques
groupement de techniques de rénovation considérées comme présentant des caractéristiques
communes pour des besoins de normalisation
3.1.19
essai de type
essai entrepris pour prouver qu’une matière, un composant, un assemblage ou un montage est apte à
remplir les exigences énoncées dans la norme applicable
3.1.20
CCTV
système composé de caméras, d’enregistreurs, d’interconnexions et d’écrans utilisé pour inspecter les
canalisations
3.2 Techniques
Les différentes techniques de rénovation des réseaux de branchements et de collecteurs d’assainissement
enterrés sans pression, dans le domaine des techniques de réhabilitation de canalisations de manière
générale, sont présentées schématiquement à la Figure 2. Pour les définitions des techniques de
rénovation normalisées indiquées à la Figure 2, mais en dehors du domaine d’application du présent
document, voir l’ISO
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
