ISO 17698:2016 specifies a test method for determining the delamination resistance of uppers made from coated material, in order to assess the suitability for the end use.
Chaussures — Méthodes d'essai des tiges — Résistance au délaminage
ISO 17698:2016 spécifie une méthode d'essai pour déterminer la résistance au délaminage des tiges en matériau revêtu, afin d'évaluer leur aptitude à l'utilisation finale.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 17698
Second edition
2016-05-01
Footwear — Test methods for uppers
— Delamination resistance
Chaussures — Méthodes d’essai des tiges — Résistance au délaminage
Reference number
ISO 17698:2016(E)
©
ISO 2016
---------------------- Page: 1 ----------------------
ISO 17698:2016(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 17698:2016(E)
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Apparatus and material . 1
5 Sampling . 2
6 Test method . 3
6.1 Principle . 3
6.2 Procedure . 4
7 Expression of results . 6
8 Test report . 7
© ISO 2016 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 17698:2016(E)

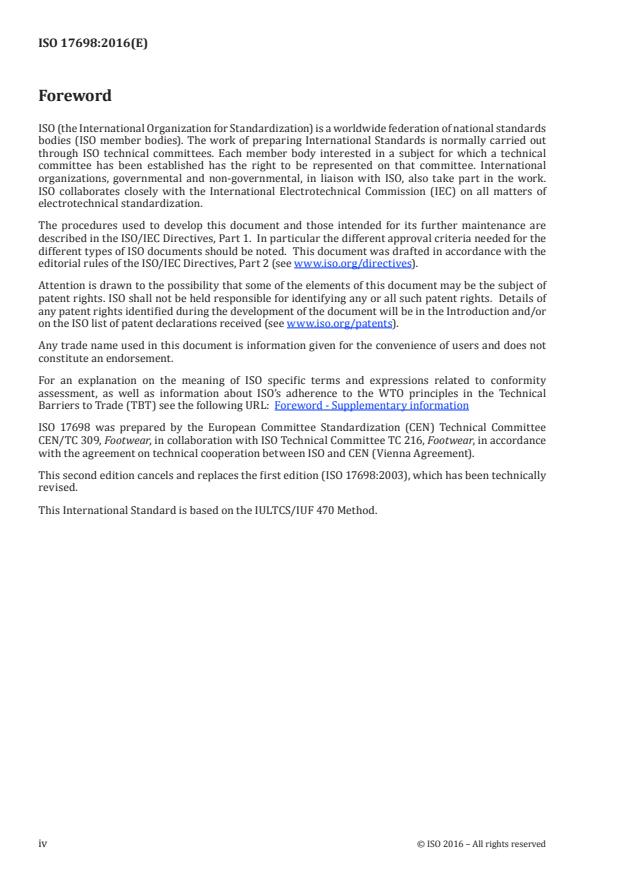

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical
Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information
ISO 17698 was prepared by the European Committee Standardization (CEN) Technical Committee
CEN/TC 309, Footwear, in collaboration with ISO Technical Committee TC 216, Footwear, in accordance
with the agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 17698:2003), which has been technically
revised.
This International Standard is based on the IULTCS/IUF 470 Method.
iv © ISO 2016 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 17698:2016(E)
Footwear — Test methods for uppers — Delamination
resistance
1 Scope
This International Standard specifies a test method for determining the delamination resistance of
uppers made from coated material, in order to assess the suitability for the end use.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 3696, Water for analytical laboratory use — Specification and test methods
1)
ISO 7500-1 , Metallic materials — Calibration and verification of static uniaxial testing machines — Part 1:
Tension/compression testing machines — Calibration and verification of the force-measuring system
2)
ISO 17709 , Footwear — Sampling location, preparation and duration of conditioning of samples and
test pieces
3)
ISO 18454 , Footwear — Standard atmospheres for conditioning and testing of footwear and components
for footwear
4)
ISO 20870 , Footwear — Ageing conditioning
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
delamination resistance
strength of adhesion between a coating and its base material
4 Apparatus and material
The following apparatus and material shall be used.
4.1 Tensile testing machine, with a jaw separation rate of (100 ± 10) mm/min, a force range
appropriate to the specimen under test (normally a range of 0 N to 200 N is suitable for test specimens of
polyurethane coated fabric) and the capability of measuring the force to an accuracy greater than 2 % as
specified by ISO 7500-1, class 2.
4.2 Autographic recorder, or similar means of continuously recording the force.
1) To be published.
2) ISO 17709 is equivalent to EN 13400.
3) ISO 18454 is equivalent to EN 12222.
4) ISO 20870 is equivalent to EN 12749.
© ISO 2016 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 17698:2016(E)
4.3 Rapid acting platen press, capable of applying a pressure of (550 ± 50) kPa on an area of
50 mm × 70 mm.
4.4 Rubber pad, of thickness at least 10 mm and hardness (40 ± 10) IRHD.
4.5 Radiant heater, capable of heating a dry adhesive film on resin rubber to 80 °C to 90 °C within
15 s, normally mounting the adhesive film from 100 mm to 150 mm from a heater element of power
2
approximately 3 kW and area of approximately 0,06 m is satisfactory. Commercial equipment used for
reactivating soles and uppers in footwear production is suitable.
4.6 Means of checking that the temperature of the adhesive film is within the range 80 °C to
90 °C. Heat sensitive crayons are suitable, preferably with a melting temperature of 83 °C. Also suitable
are infra-red temperature measuring guns.
4.7 Resin rubber, thickness (3,5 ± 0,2) mm and hardness (95 ± 2) IRHD with a surface peel tear
strength greater than that of the test specimen.
NOTE Hardness (95 ± 2) IRHD is equal to Shore A.
4.8 Solvent-borne polyurethane adhesive, which will bond well to resin rubber and the coated
surface of the test specimen.
4.9 Adhesion primer, such as a halogenating solution used in footwear manufacture, for rubber can
be helpful in producing satisfactory bonds.
4.10 Cutting device, such as a press knife or scissors capable of cutting rectangular test specimens of
dimensions (50 ± 1) mm × (70 ± 1) mm. In addition, if carrying out the test on hydrolysed test specimens,
a second cutting device is required to cut square test specimens (70 ± 1) mm × (70 ± 1) mm.
4.11 Cutting device, such as a sharp knife or rotary disc cutter for cutting test specimens from bonded
test assemblies. This device shall neither unduly compress nor force apart the layers of the test assembly
at the edges during cutting, and therefore a press knife is unsuitable.
4.12 Distilled or deionized water, if testing the wet adhesion strength, complying with grade 3 of
ISO 3696.
4.13 Timer, capable of recording times up to 30 s to the nearest 0,5 s.
5 Sampling
5.1 For the dry tests, mark six rectangular boxes (70 ± 1) mm × (50 ± 1) mm: two with their longer
edges parallel to the along direction of sheet material (machine or backbone direction) or X-axis (as
defined in ISO 17709) of the upper, and four with their longer edges perpendicular to this, on the reverse
of the sheet material or uppers.
5.2
...
