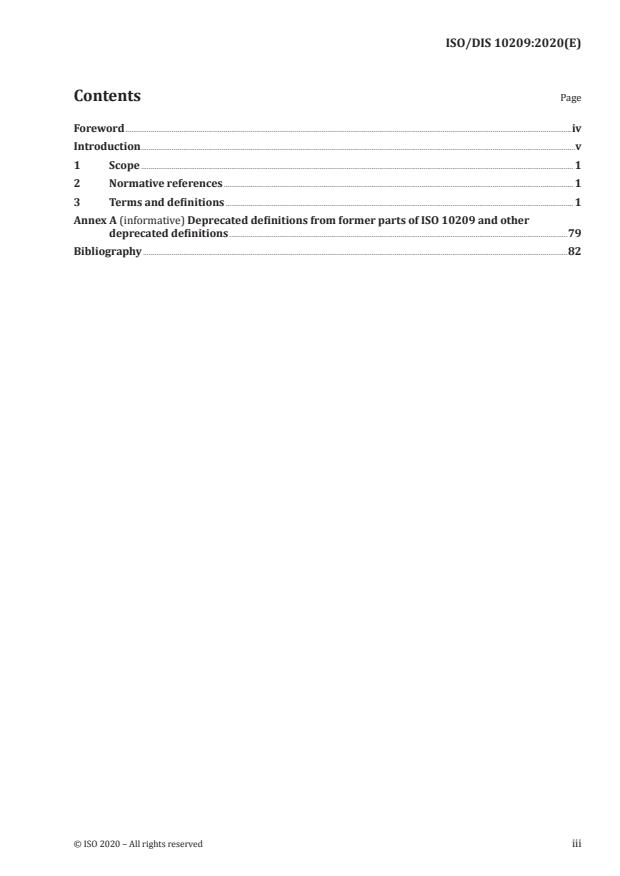

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

Annex A (informative) Deprecated definitions from former parts of ISO 10209 and other

deprecated definitions ................................................................................................................................................................................79

Bibliography .............................................................................................................................................................................................................................82

© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/DIS 10209:2020(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 10, Technical product documentation.

This second edition cancels and replaces the first edition (ISO 10209:2012), which has been technically

revised.
The main changes compared to the previous edition are as follows:

— New and/or updated terms from new or revised ISO/TC 10 standards, published since the 2012

edition of ISO 10209, have been added to this version of the document.

— References to the Subcommittee or part of the ISO/TC 10 area in which standards were developed

have been added.

— Notes have been added to clarify where terms first appeared, i.e. information is given on the original

version of the ISO/TC 10 standard in which the term appeared before it was removed and included

in ISO 10209.

— Terms which originated in former parts of the ISO 10209 series (now withdrawn) are flagged as

“[SOURCE: ISO 10209]”.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/DIS 10209:2020(E)
Introduction
© ISO 2020 – All rights reserved v
---------------------- Page: 5 ----------------------
DRAFT INTERNATIONAL STANDARD ISO/DIS 10209:2020(E)
Technical product documentation — Vocabulary — Terms
relating to technical drawings, product definition and
related documentation
1 Scope

This document establishes and defines terms used in technical product documentation relating to

technical drawings, product definition and related documentation in all fields of application.

This vocabulary is based on all terms contained within ISO/TC 10 standards and other documents

that are relevant to technical product documentation irrespective of disciplines. The terms have been

classified into specific fields of application.

New terms required by ISO/TC 10 Subcommittees and Working Groups for new or revised standards

will be ratified by the ISO/TC 10 vocabulary maintenance team and included in future amendments of

this document.

NOTE 1 Annex A contains a list of terms and definitions which previously appeared in former parts of

ISO 10209 and for which there are now new definitions in current ISO/TC 10 standards.

NOTE 2 In addition to terms and definitions used in English and French, two of the three official ISO languages,

this document gives the equivalent terms in German; these are published under the responsibility of the member

body for Germany (DIN), and are given for information only. Only the terms and definitions given in the official

languages can be considered ISO terms and definitions.
2 Normative references
There are no normative references in this document.
3 Terms and definitions

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1 General terms
3.1.1
activity

matrix allocating activities to phases of the product life cycle and to a fixed organization unit

[SOURCE: ISO 15226:1999 ISO/TC 10 SC1]
3.1.2
activity matrix

matrix allocating activities to phases of the product life cycle and to a fixed organization unit

[SOURCE: ISO 15226:1999 ISO/TC 10 SC1]
© ISO 2020 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO/DIS 10209:2020(E)
3.1.3
analysis

part of the product development process where a specification of requirements is prepared

[SOURCE: ISO 11442:2006 ISO/TC 10 SC1]
3.1.4
ancillary system
system which is not directly required for the power plant process

Note 1 to entry: This includes heating, ventilation, air-conditioning systems, space heating systems, stationary

compressed air supplies, fire protection systems, cranes, elevators, workshops, staff amenity, etc.

[SOURCE: ISO/TS 81346-10:2015 ISO/TC 10 SC10]
Note 2 to entry: This definition also appears in ISO/TS 81346-10:2015.
3.1.5
application reference model

information model that formally describes the information requirements and constraints for an

application area
[SOURCE: IEC 82045-2:2004 ISO/TC 10]
3.1.6 aspect
3.1.6.1
aspect

〈document management〉 specific way of selecting information on, or describing, a system or an object

of a system
[SOURCE: IEC 82045-1:2001 ISO/TC 10]
Note 1 to entry: This definition also appears in ISO 15519-1:2010.
3.1.6.2
aspect
specific way of viewing an object
Note 1 to entry: Such ways may be:
— what the system or object is doing (function viewpoint);
— how the system or object is constructed (product viewpoint);
— where the system or object is located (location viewpoint
[SOURCE: ISO/TS 81346-10:2015 ISO/TC 10 SC10]
3.1.7
assembly
number of component parts fitted together to perform a specific function
[SOURCE: ISO 7573:2008 ISO/TC 10 SC1]
3.1.8
authorization
〈of a user〉 privileges that give access to designated activities
[SOURCE: ISO 11442:2006 ISO/TC 10 SC1]
2 © ISO 2020 – All rights reserved
---------------------- Page: 7 ----------------------
ISO/DIS 10209:2020(E)
3.1.9
auxiliary system
system which is required for the support of a power plant process
[SOURCE: ISO/TS 81346-10:2015 ISO/TC 10 SC10]
Note 1 to entry: This definition also appears in ISO 15519-1:2010.
3.1.10
basic design

part of the product development process where one or more design proposals are evaluated and the

basic documentation for design is prepared
[SOURCE: ISO 11442:2006 ISO/TC 10 SC1]
3.1.11
burr

rough remainder of material outside the ideal geometrical shape of an external edge, residue of

machining or of a forming process
[SOURCE: ISO 10209 ISO/TC 10]

Note 1 to entry: This term and definition appeared in the 2000 edition of ISO 13715 [ISO/TC 10 SC6].

3.1.12
CAD model

structured CAD data file(s) organized according to the physical parts of the objects represented, for

example a building or a mechanical device

Note 1 to entry: to entry Models can be two-dimensional or three-dimensional, and can include graphical as well

as non-graphical data attached to the objects.
[SOURCE: ISO 13567-1:2017 ISO/TC 10 SC8]
3.1.13
complex device

device consisting of several functionally interrelated components or elements, the description of which

needs a diagram
[SOURCE: ISO 14617-2:2002 ISO/TC 10 SC10]
3.1.14
component

constituent part of equipment that cannot be physically divided into smaller parts without losing its

character
[SOURCE: ISO 14617-1:2005 ISO/TC 10 SC10]
3.1.15
conceptual design

part of the product development process which includes the preparation of design specifications and

design proposals for a product
[SOURCE: IEC 82045-1:2001 ISO/TC 10]
3.1.16
conceptual schema
implementation-independent specification of information structures
[SOURCE: ISO 11442:2006 ISO/TC 10 SC1]
© ISO 2020 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO/DIS 10209:2020(E)
3.1.17
concurrent engineering

coordination of parallel activities in the product life cycle, especially in the phases up to market

introduction
[SOURCE: ISO 15226:1999 ISO/TC 10 SC1]
3.1.18
configuration control

activities comprising the control of changes to a configuration item after formal establishment of its

configuration documents
[SOURCE: IEC 82045-1:2001 ISO/TC 10]
3.1.19
conjoint designation

designation of site, factory or plant complex as an optional element of the object identifier

Note 1 to entry: Definition based on the description given in ISO/TS 16952 1:2006, 5.2

[SOURCE: ISO 10209 ISO/TC 10]
3.1.20
construct
concept or fact that is modelled
[SOURCE: IEC 82045-2:2004 ISO/TC 10]
3.1.21
coordinate axis

three reference straight lines in space which intersect at the point of origin, thus forming a

coordinate system
[SOURCE: ISO 10209 ISO/TC 10]
3.1.22
coordinate axis

three reference straight lines in space which intersect at the point of origin, thus forming a

coordinate system
[SOURCE: ISO 10209 ISO/TC 10]
3.1.23
coordinate system

basis for establishing a relationship between each point in space and the three corresponding

coordinates and vice versa
[SOURCE: ISO 10209 ISO/TC 10]
3.1.24
coordinates

set of numerical ordered values (and their corresponding units of measure), giving unequivocally the

position of a point in a coordinate system
[SOURCE: ISO 10209 ISO/TC 10]
3.1.25
cylindrical coordinate system

coordinate system based on a reference system given by a reference horizontally oriented straight line

and its origin and units of measure
[SOURCE: ISO 10209 ISO/TC 10]
4 © ISO 2020 – All rights reserved
---------------------- Page: 9 ----------------------
ISO/DIS 10209:2020(E)
3.1.26
cylindrical coordinates

three coordinates of a point in space relative to a cylindrical coordinate system

Note 1 to entry: to entry The three coordinates are: 1) the radius (distance of the point from the vertical axis

passing through the origin); 2) the azimuth (angle formed by the vertical plane passing through the point and

the origin and the reference horizontally oriented straight line); and 3) the height (distance of the point from the

horizontal plane passing through the origin).
[SOURCE: ISO 10209 ISO/TC 10]
3.1.27
data medium
material on which data can be recorded and from which they can be retrieved
[SOURCE: IEC 82045-1:2001 ISO/TC 10]
3.1.28
detailed design

part of the product development process which includes the preparation of the final product definition

[SOURCE: ISO 11442:2006 ISO/TC 10 SC1]
3.1.29
device
assembly of components to per-form a required function
[SOURCE: ISO 14617-1:2005 ISO/TC 10 SC10]
3.1.30
edge
intersection of two surfaces
[SOURCE: ISO 10209 ISO/TC 10]

Note 1 to entry: This term and definition appeared in the 2000 edition of ISO 13715 [ISO/TC 10 SC6].

3.1.31
element
part of a component
[SOURCE: ISO 14617-1:2005 ISO/TC 10 SC10]
3.1.32
enlargement scale
scale where the ratio is larger than 1:1
[SOURCE: ISO 5455:1979 ISO/TC 10 SC1]
3.1.33
equipment

single parts of a plant, such as vessels, columns, heat exchangers, pumps, compressors

[SOURCE: ISO 10628 series – ISO 10628-1:2014 and ISO 10628-2:2012 ISO/TC 10 SC10]

3.1.34
full size
scale with the ratio 1:1
[SOURCE: ISO 5455:1979 ISO/TC 10 SC1]
3.1.35 Function
© ISO 2020 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO/DIS 10209:2020(E)
3.1.35.1
function
activity proper to anything, mode of action by which it fulfils its purpose
[SOURCE: ISO 14617-1:2005 ISO/TC 10 SC10]
3.1.35.2
function
intended or accomplished purpose or task
[SOURCE: IEC 81346-1:2009 ISO/TC 10]
3.1.36
functional area
combination of groups and/or elements in a unit that can be used independently
[SOURCE: ISO/TS 81346-10:2015 ISO/TC 10 SC10]
3.1.37
functional group
combination of elements in a unit that can be used independently
[SOURCE: ISO/TS 81346-10:2015 ISO/TC 10 SC10]
3.1.38
functional unit

constructional assembly containing functionally interrelated components or devices

[SOURCE: ISO 14617-2:2002 ISO/TC 10 SC10]
3.1.39
functional unit
item under consideration defined according to function or effect
[SOURCE: ISO/TS 81346-10:2015 ISO/TC 10 SC10]
3.1.40
identifier
one or more characters used to identify or name a data category
[SOURCE: ISO 10209 ISO/TC 10]
3.1.41
industrial complex

number of discrete or interconnected process plants, together with the associated buildings

[SOURCE: ISO 10628 series – ISO 10628-1:2014 and ISO 10628-2:2012 ISO/TC 10 SC10]

3.1.42 Information model
3.1.42.1
information model

conceptual model that describes a specific organization of data to provide communication

for a given application context
[SOURCE: IEC 82045-2:2004 ISO/TC 10]
3.1.42.2
information model

implementation-independent specification of information structures

[SOURCE: IEC 82045-1:2001 ISO/TC 10]
6 © ISO 2020 – All rights reserved
---------------------- Page: 11 ----------------------
ISO/DIS 10209:2020(E)
3.1.43 layer
3.1.43.1
layer
self-contained group of data that can be manipulated or displayed individually
[SOURCE: IEC 81714-2:2006 ISO/TC 10 SC10]
3.1.43.2
layer

organizational attribute of entities in a CAD data file, used to separate data in order to manage and

communicate those data and to control visibility on the computer screen and on plotted drawings

Note 1 to entry: In CAD systems, synonyms for “layer” are used, for example “level”.

[SOURCE: ISO 13567-1:2017 ISO/TC 10 SC8]
3.1.44
line distance factor

factor defining the distance between succeeding base lines of a text in relation to the lettering height of

the characters
[SOURCE: IEC 81714-2:2006 ISO/TC 10 SC10]
3.1.45
medium
means of storing, representing and communicating information
[SOURCE: ISO 10209 ISO/TC 10]
3.1.46 Multi-level reference designation
3.1.46.1
multi-level reference designation

reference designation derived from a structure path through an overall system

[SOURCE: ISO 15519-1:2010 ISO/TC 10 SC10]
3.1.46.2
multi-level reference designation

reference designation consisting of concatenated single-level reference

designations
[SOURCE: IEC 81346 1:2009 ISO/TC 10]
3.1.47 Object
3.1.47.1
object

entity treated in the process of design, engineering, realization, operation,

maintenance and demolition
[SOURCE: IEC 82045-1:2001 ISO/TC 10]
Note 1 to entry: This definition also appears in ISO 15519-1:2010.
3.1.47.2
object

entity treated in a process of development, implementation, usage and disposal

Note 1 to entry: The object may refer to a physical or non-physical “thing” that might exist, exists or did exist.

© ISO 2020 – All rights reserved 7
---------------------- Page: 12 ----------------------
ISO/DIS 10209:2020(E)
Note 2 to entry: The object has information associated to it.
[SOURCE: IEC 81346-1:2009 ISO/TC 10]
3.1.48
organization unit
part of an organization, with a fixed function
[SOURCE: ISO 15226:1999 ISO/TC 10 SC1]
3.1.49
part number
unique identification of a part for a particular organization
[SOURCE: ISO 7573:2008 ISO/TC 10 SC1]
3.1.50
part reference

identification of component parts of assemblies and/or the identification of individual parts on the

same drawing

Note 1 to entry: Part references are document-based, as opposed to reference designations, which are structure-

based. Identical parts on a drawing are required to have the same part reference, preferably a number (according

to ISO 6433), while each occurrence of an object in a structure is required to have a unique reference designation

(according to IEC 81346 1) .
[SOURCE: ISO 7573:2008 ISO/TC 10 SC1]
3.1.51
physical unit
item under consideration, defined according to construction or configuration
[SOURCE: ISO/TS 81346-10:2015 ISO/TC 10 SC10]
3.1.52
plant

complete set of technical equipment and facilities for solving a defined technical task

Note 1 to entry: A plant includes apparatus, machines, instruments, devices, means of transportation, control

equipment and other operating equipment.
[SOURCE: ISO/TS 81346-10:2015 ISO/TC 10 SC10]
3.1.53
plant section

part of a process plant that can, at least occasionally, be operated independently

[SOURCE: ISO 10628 series – ISO 10628-1:2014 and ISO 10628-2:2012 ISO/TC 10 SC10]

3.1.54
polar coordinate axis
horizontally oriented straight line and its origin
[SOURCE: ISO 10209 ISO/TC 10]
3.1.55
polar coordinate system

coordinate system based on a reference system given by a polar coordinate axis and its units of measure

[SOURCE: ISO 10209 ISO/TC 10]
8 © ISO 2020 – All rights reserved
---------------------- Page: 13 ----------------------
ISO/DIS 10209:2020(E)
3.1.56
polar coordinates
three coordinates of a point in space relative to a polar coordinate system
Note 1 to entry: The three coordinates are:

1) the radius (distance between the point and the origin); 2) the azimuth (angle formed by the vertical plane

passing through the point and the origin, and the polar coordinate axis); and 3) the angular height (angle

formed by the horizontal plane passing through the origin and the straight line passing through the point

and the origin).
[SOURCE: ISO 10209 ISO/TC 10]
3.1.57 Process
3.1.57.1
process

sequence of chemical, physical or biological operations for the

conversion, transport or storage of material or energy

Note 1 to entry: Different processes or process steps can be carried out in the same process plant or plant section

at different times.

Note 2 to entry: A process can also be regarded as an entirety of interacting events in a system through which

material, energy or information are transformed, transported or stored.
[SOURCE: ISO 10628-1: 2014, ISO 10628-2:2012 ISO/TC 10 SC10]
Note 3 to entry: This definition also appears in ISO 15519-1:2010.
3.1.57.2
process

set of interacting operations by which material, energy or information is

transformed, transported or stored
[SOURCE: IEC 81346-1:2009 ISO/TC 10]
3.1.58
process plant
facilities and structures necessary for performing a process

[SOURCE: ISO 10628 series - ISO 10628-1:2014 and ISO 10628-2:2012 ISO/TC 10 SC10]

Note 1 to entry: This definition also appears in ISO 15519-1:2010.
3.1.59
process step

part of a process which is predominantly self-sufficient and consists of one or several unit operations

[SOURCE: ISO 10628 series - ISO 10628-1:2014 and ISO 10628-2:2012 ISO/TC 10 SC10]

3.1.60 product
3.1.61.1
product

intended or accomplished result of labour or of a natural or artificial process

[SOURCE: IEC 82045-1:2001 ISO/TC 10]
Note 1 to entry: This term also appears in IEC 81346-1:2009.
© ISO 2020 – All rights reserved 9
---------------------- Page: 14 ----------------------
ISO/DIS 10209:2020(E)
3.1.61.2
product

thing or substance produced by a natural or artificial process

[SOURCE: ISO 16016: 2016 ISO/TC 10 SC1]
3.1.61.3
product
thing produced by natural process or manufacture; result
[SOURCE: ISO 14617-1:2005 ISO/TC 10 SC10]
3.1.62
product definition data
data elements required to completely define a product
[SOURCE: ISO 16792: 2015 ISO/TC 10]

Note 1 to entry: This term and definition appeared in the 2006 edition of ISO 16792.

3.1.63
product definition data set

collection of one or more computer file(s) that discloses (directly or by reference), by means of graphic

or textual presentations, or combinations of both, the physical and functional requirements of a product

[SOURCE: ISO 16792: 2015 ISO/TC 10]

Note 1 to entry: This term and definition appeared in the 2006 edition of ISO 16792.

3.1.64
rectangular coordinate planes
coordinate planes intersecting at right angles
[SOURCE: ISO 10209 ISO/TC 10]
3.1.65
rectangular coordinate system

coordinate system based on a reference system given by three mutually orthogonal axes (rectangular

coordinate axes), originating from the same point (origin), and their units of measure

[SOURCE: ISO 10209 ISO/TC 10]
3.1.66
rectangular coordinates

the three rectangular coordinates of a point in space relative to a rectangular coordinate system are

the distance of the point from the coordinate planes, in a given order
[SOURCE: ISO 10209 ISO/TC 10]
3.1.67
rectangular coordinate axes
coordinate axes intersecting at right angles
[SOURCE: ISO 10209 ISO/TC 10]
3.1.68 Reference designation
10 © ISO 2020 – All rights reserved
---------------------- Page: 15 ----------------------
ISO/DIS 10209:2020(E)
3.1.68.1
reference designation

identifier of a specific object with respect to the system of which the object is a

constituent, based on one or more aspects of that system
[SOURCE: ISO 15519-1:2010 ISO/TC 10 SC10]
Note 1 to entry: This term also appears in IEC 81346-1:2009.
3.1.68.2
reference designation

code for identification of equipment in the functional position of the process

[SOURCE: ISO 10628 series - ISO 10628-1:2014 and ISO 10628-2:2012 ISO/TC 10 SC10]

3.1.69
reference designation set

set of reference designations of which at least one unambiguously identifies the object of interest

[SOURCE: IEC 81346-1:2009 ISO/TC 10]
Note 1 to entry: This definition also appears in ISO 15519-1:2010.
3.1.70
scale

ratio of the linear dimension of an element of an object as represented in the original drawing to the

real linear dimension of the same element of the object itself
[SOURCE: ISO 5455:1979 ISO/TC 10 SC1]
3.1.71
scaling factor

factor by which the coordinates of all defined points of the symbol will be enlarged or reduced in size in

relation to the reference point of the symbol
[SOURCE: IEC 81714-2:2006 ISO/TC 10 SC10]
3.1.72
sharp edge

external or internal edge of part with almost zero deviation from the ideal geometrical shape

[SOURCE: ISO 10209 ISO/TC 10]

Note 1 to entry: This term and definition appeared in the 2000 edition of ISO 13715 [ISO/TC 10 SC6].

3.1.73
single-level reference designation

reference designation assigned with respect to the object of which the specific object is a direct

constituent in one aspect
[SOURCE: IEC 81346-1:2009 ISO/TC 10]
3.1.74
specification of requirements

compilation of market, authority (e.g. laws, regulations, directives) and company related requirements

[SOURCE: ISO 11442:2006 ISO/TC 10 SC1]
© ISO 2020 – All rights reserved 11
---------------------- Page: 16 ----------------------
ISO/DIS 10209:2020(E)
3.1.75
state of an edge
geometrical shape and size of an edge
[SOURCE: ISO 10209 ISO/TC 10]

Note 1 to entry: This term and definition appeared in the 2000 edition of ISO 13715 [ISO/TC 10 SC6].

3.1.76
structure

organization of relations among objects of a system describing constituency-relations (consist-of/is-a-

part-of)
[SOURCE: IEC 81346-1:2009 ISO/TC 10]
3.1.77
sub-contract
contract to carry out part of a larger contract
[SOURCE: ISO 10209 ISO/TC 10]
3.1.78
system

set of interrelated objects consid-ered in a defined context as a whole and separated from their

environment

Note 1 to entry: A system is generally defined with the view of achieving a given objective, e.g. by performing a

definite function.

Note 2 to entry: Elements of a system may be natural or man-made material objects, as well as modes of thinking

and the results thereof (e.g. forms of organization, mathematical methods, programming languages).

Note 3 to entry: The system is considered to be separated from the environment and from the other external

systems by an imaginary surface, which cuts the links between them and the system.

Note 4 to entry: The term system should be qualified when it is not clear from the context to what it refers, e.g.

control system, colorimetric system, system of units, transmission system.

Note 5 to entry: When a system is part of another system, it may be considered as an object as defined in this

International Standard.
[SOURCE: IEC 81346-1:2009; IEV 151-11-27 modified ISO/TC 10]
3.1.79
tender

written offer to execute at a stated price or rate an order for the supply of goods or services or the

execu-tion of works under given conditions
[SOURCE: ISO 10209 ISO/TC 10]
3.1.80
terminal designation

identifier of a terminal with respect to the object to which it belongs, related to one aspect of the object

[SOURCE: ISO 10209 ISO/TC 10]
3.1.81
unit operation
simplest operation in a process according to the theory of process technology

[SOURCE: ISO 10628 series - ISO 10628-1:2014 and ISO 10628-2:2012 ISO/TC 10 SC10]

12 © ISO 2020 – All rights reserved
---------------------- Page: 17 ----------------------
ISO/DIS 10209:2020(E)
3.1.82
works
system of industrial complexes and the associated infrastructure in one location

[SOURCE: ISO 10628 series – ISO 10628-1:2014 and ISO 10628-2:2012 ISO/TC 10 SC10]

3.1.82 Terms relating to knurling
3.1.82.1
knurling tool
knurl

tool or die used to make a raised surface on a workpiece by a cutting or rolling process

[SOURCE: ISO 13444:2012 ISO/TC 10 SC6]
3.1.82.2
knurling
patterned raised surface on a workpiece produced by a knurl
[SOURCE: ISO 13444:2012 ISO/TC 10 SC6]
3.1.82.3
diametral pit
...

PROJET DE NORME INTERNATIONALE
ISO/DIS 10209
ISO/TC 10 Secrétariat: SIS
Début de vote: Vote clos le:
2020-09-07 2020-11-30
Documentation technique de produits — Vocabulaire —
Termes relatifs aux dessins techniques, à la définition de
produits et à la documentation associée

Technical product documentation — Vocabulary — Terms relating to technical drawings, product

definition and related documentation
ICS: 01.110; 01.040.01
CE DOCUMENT EST UN PROJET DIFFUSÉ POUR
OBSERVATIONS ET APPROBATION. IL EST DONC
SUSCEPTIBLE DE MODIFICATION ET NE PEUT

Le présent document est distribué tel qu’il est parvenu du secrétariat du comité.

ÊTRE CITÉ COMME NORME INTERNATIONALE
AVANT SA PUBLICATION EN TANT QUE TELLE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES
FINS INDUSTRIELLES, TECHNOLOGIQUES ET
COMMERCIALES, AINSI QUE DU POINT DE VUE TRAITEMENT PARALLÈLE ISO/CEN
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR
POSSIBILITÉ DE DEVENIR DES NORMES
POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
Numéro de référence
LES DESTINATAIRES DU PRÉSENT PROJET
ISO/DIS 10209:2020(F)
SONT INVITÉS À PRÉSENTER, AVEC LEURS
OBSERVATIONS, NOTIFICATION DES DROITS
DE PROPRIÉTÉ DONT ILS AURAIENT
ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE. ISO 2020
---------------------- Page: 1 ----------------------
ISO/DIS 10209:2020(F)
ISO/DIS 10209:2020(F)

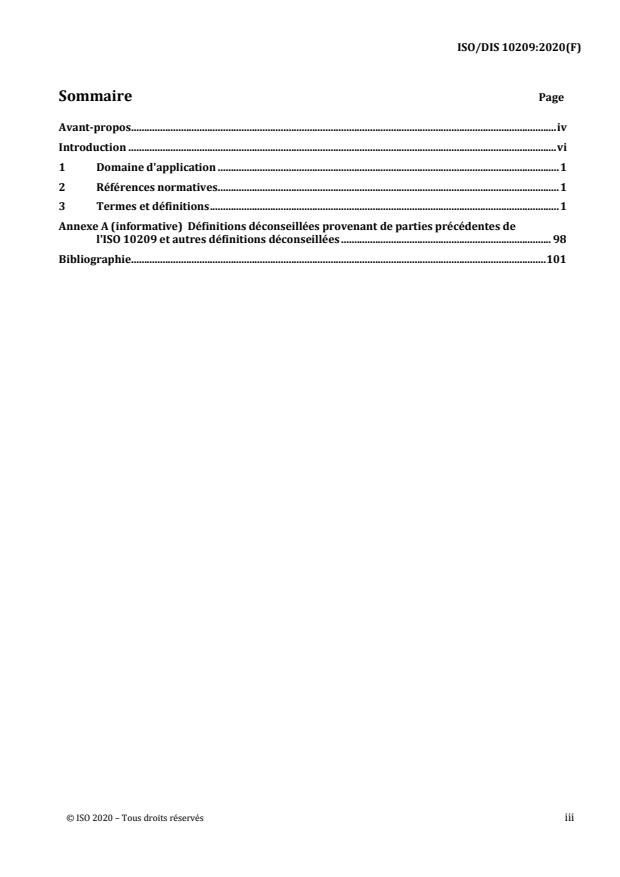

Sommaire Page

Avant-propos .................................................................................................................................................................. iv

Introduction ................................................................................................................................................................... vi

1 Domaine d'application .................................................................................................................................. 1

2 Références normatives .................................................................................................................................. 1

3 Termes et définitions ..................................................................................................................................... 1

Annexe A (informative) Définitions déconseillées provenant de parties précédentes de

l'ISO 10209 et autres définitions déconseillées ................................................................................ 98

Bibliographie.............................................................................................................................................................. 101

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: [phone]
Fax: [phone]
© ISO 2020 – Tous droits réservés iii
E-mail: [e-mail]
Website: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/DIS 10209:2020(F)
Sommaire Page

Avant-propos .................................................................................................................................................................. iv

Introduction ................................................................................................................................................................... vi

1 Domaine d'application .................................................................................................................................. 1

2 Références normatives .................................................................................................................................. 1

3 Termes et définitions ..................................................................................................................................... 1

Annexe A (informative) Définitions déconseillées provenant de parties précédentes de

l'ISO 10209 et autres définitions déconseillées ................................................................................ 98

Bibliographie.............................................................................................................................................................. 101

© ISO 2020 – Tous droits réservés
iii
---------------------- Page: 3 ----------------------
ISO/DIS 10209:2020(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux

de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général

confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire

partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non

gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec

la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont décrites

dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents critères

d'approbation requis pour les différents types de documents ISO. Le présent document a été rédigé

conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2

(voir www.iso.org/directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne

pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les références

aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l'élaboration du document

sont indiqués dans l'Introduction et/ou dans la liste des déclarations de brevets reçues par l'ISO (voir

www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour

information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de

l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles techniques au

commerce (OTC), voir le lien suivant : www.iso.org/iso/fr/avant-propos.

Le présent document a été élaboré par le comité technique ISO/TC 10, Documentation technique de produits.

Cette deuxième édition annule et remplace la première édition (ISO 10209:2012), qui a fait l'objet d'une

révision technique.

Les principales modifications par rapport à l'édition précédente sont les suivantes :

— les nouveaux termes et/ou les termes mis à jour des nouvelles normes ou des normes révisées de

l'ISO/TC 10, publiées depuis l'édition 2012 de l'ISO 10209, ont été ajoutés à la présente version du

document ;

— des références au sous-comité ou à une partie du domaine de l'ISO/TC 10 dans lequel les normes ont

été élaborées ont été ajoutées ;

— des notes ont été ajoutées pour préciser la norme où les termes sont apparus pour la première fois, c'est-

à-dire que des informations sont données sur la version originale de la norme de l'ISO/TC 10 où le terme

est apparu avant d'être supprimé et inclus dans l'ISO 10209 ;

— les termes provenant d'anciennes parties (à présent retirées) de la série ISO 10209 sont signalés par la

mention « [SOURCE : ISO 10209] ».
© ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/DIS 10209:2020(F)

Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent

document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se

trouve à l'adresse www.iso.org/fr/members.html.
© ISO 2020 – Tous droits réservés
---------------------- Page: 5 ----------------------
ISO/DIS 10209:2020(F)
Introduction
© ISO 2020 – Tous droits réservés
---------------------- Page: 6 ----------------------
PROJET DE NORME INTERNATIONALE ISO/DIS 10209:2020(F)
Documentation technique de produits — Vocabulaire — Termes
relatifs aux dessins techniques, à la définition de produits et à la
documentation associée
1 Domaine d'application

Le présent document établit et définit les termes utilisés dans la documentation technique de produits

relatifs aux dessins techniques, à la définition de produits et à la documentation associée dans tous les

champs d'application.

Ce vocabulaire est fondé sur l'ensemble des termes contenus dans les normes de l'ISO/TC 10 et dans

d'autres documents qui couvrent la documentation technique de produits, quelles qu'en soient les

disciplines. Les termes ont été classés en champs d'application spécifiques.

Les nouveaux termes, exigés par les sous-comités et groupes de travail de l'ISO/TC 10 pour les nouvelles

normes ou les normes révisées, seront ratifiés par l'équipe chargée de la maintenance du vocabulaire de

l'ISO/TC 10 et seront inclus dans les futurs amendements du présent document.

NOTE 1 L'Annexe A fournit une liste de termes et définitions qui figuraient dans des parties précédentes de

l'ISO 10209 et pour lesquels de nouvelles définitions sont données dans les normes actuelles de l'ISO/TC 10.

NOTE 2 En complément des termes et définitions utilisés en anglais et en français, deux des trois langues officielles

de l'ISO, le présent document donne les termes équivalents en langue allemande ; ces termes sont publiés sous la

responsabilité du comité membre allemand (DIN) et sont donnés uniquement à titre d'information. Seuls les termes

et définitions donnés dans les langues officielles peuvent être considérés comme étant des termes et des définitions

de l'ISO.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions

L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes :
— ISO Online browsing platform : disponible à l'adresse https://www.iso.org/obp
— IEC Electropedia : disponible à l'adresse http://www.electropedia.org/
© ISO 2020 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO/DIS 10209:2020(F)
3.1 Termes généraux
3.1.1
activité

tout ou partie des processus ou des procédures généralement liés à des unités opérationnelles données

[SOURCE : ISO 15226:1999 ISO/TC 10 SC1]
3.1.2
matrice d'activité

matrice permettant d'affecter des activités à certaines phases du cycle de vie du produit et à une unité

opérationnelle établie
[SOURCE : ISO 15226:1999 ISO/TC 10 SC1]
3.1.3
analyse

partie du processus de développement du produit pendant laquelle une spécification des exigences est

élaborée
[SOURCE : ISO 11442:2006 ISO/TC 10 SC1]
3.1.4
système accessoire

système qui n'est pas directement indispensable pour le processus dans la centrale électrique

Note 1 à l'article : Cela inclut les systèmes de chauffage, ventilation et climatisation d'air, les systèmes de chauffage

de locaux, les alimentations fixes en air comprimé, les systèmes de protection contre l'incendie, les grues, les

élévateurs, les ateliers, les commodités pour le personnel, etc.
[SOURCE : ISO/TS 81346-10:2015 ISO/TC 10 SC10]

Note 2 à l'article : Cette définition figure également dans l'ISO/TS 81346-10:2015.

3.1.5
modèle d'application de référence

modèle d'information qui décrit de manière formelle les exigences et les contraintes d'information pour

un domaine d'application
[SOURCE : IEC 82045-2:2004 ISO/TC 10]
3.1.6 Aspects
3.1.6.1
aspects

procédé spécifique de sélection de l'information ou description d'un système ou

d'un objet d'un système
[SOURCE : IEC 82045-1:2001 ISO/TC 10]
Note 1 à l'article : Cette définition figure également dans l'ISO 15519-1:2010.
© ISO 2020 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO/DIS 10209:2020(F)
3.1.6.2
aspects
manière spécifique de voir un objet
Note 1 à l'article : Il peut s'agir de :

— ce que le système ou l'objet est en train de faire (point de vue de la fonction) ;

— comment le système ou l'objet est constitué (point de vue du produit) ;
— où le système ou l'objet est situé (point de vue de l’emplacement).
[SOURCE : ISO/TS 81346-10:2015 ISO/TC 10 SC10]
3.1.7
ensemble

regroupement de plusieurs composants installés pour exécuter une fonction spécifique

[SOURCE : ISO 7573:2008 ISO/TC 10 SC1]
3.1.8
autorisation

〈à un utilisateur〉 privilège permettant à un utilisateur d'accéder à des activités déterminées

[SOURCE : ISO 11442:2006 ISO/TC 10 SC1]
3.1.9
système auxiliaire

système qui est indispensable pour la prise en charge du processus dans l'installation

[SOURCE : ISO/TS 81346-10:2015 ISO/TC 10 SC10]
Note 1 à l'article : Cette définition figure également dans l'ISO 15519-1:2010.
3.1.10
étude de base

partie du processus de mise au point d'un produit pendant laquelle une ou plusieurs propositions de

conception sont évaluées et la documentation de base pour la conception est élaborée

[SOURCE : ISO 11442:2006 ISO/TC 10 SC1]
3.1.11
bavure

reste rugueux de matière laissée à l'extérieur de la forme géométrique idéale d'une arête extérieure soit

par l'usinage, soit par le procédé de formage
[SOURCE : ISO 10209 ISO/TC 10]

Note 1 à l'article : Ce terme et cette définition sont apparus dans l'édition 2000 de l'ISO 13715 [ISO/TC 10 SC6].

© ISO 2020 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO/DIS 10209:2020(F)
3.1.12
modèle de CAO

fichier(s) de données CAO structuré(s) par couche et organisé(s) suivant les parties physiques des objets

représentés (par exemple, un bâtiment ou un dispositif mécanique)

Note 1 à l'article : Les modèles peuvent être bidimensionnels ou tridimensionnels, et ils peuvent inclure des

données graphiques et des données non graphiques associées aux objets.
[SOURCE : ISO 13567-1:2017 ISO/TC 10 SC8]
3.1.13
dispositif complexe

dispositif constitué de plusieurs composants ou éléments reliés les uns aux autres, dont la description

nécessite un schéma
[SOURCE : ISO 14617-2:2002 ISO/TC 10 SC10]
3.1.14
composant

partie constitutive d'un équipement qui ne peut être divisée physiquement en parties plus petites sans

perdre son caractère
[SOURCE : ISO 14617-1:2005 ISO/TC 10 SC10]
3.1.15
étude conceptuelle

partie du processus de développement d'un produit qui comprend l'élaboration des spécifications de

conception et les propositions de conception du produit
[SOURCE : IEC 82045-1:2001 ISO/TC 10]
3.1.16
schéma conceptuel
spécification de structures d'information indépendantes de la réalisation
[SOURCE : ISO 11442:2006 ISO/TC 10 SC1]
3.1.17
ingénierie intégrée

coordination d'activités parallèles dans le cycle de vie d'un produit, spécialement dans les phases qui

précèdent la mise sur le marché
[SOURCE : ISO 15226:1999 ISO/TC 10 SC1]
3.1.18
maîtrise de la configuration

activités comprenant la maîtrise des évolutions des articles de configuration après établissement formel

de leurs documents de configuration
[SOURCE : IEC 82045-1:2001 ISO/TC 10]
© ISO 2020 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO/DIS 10209:2020(F)
3.1.19
désignation conjointe

désignation de site, d'usine ou de complexe d'installation comme élément facultatif de l'identificateur

d'un objet

Note 1 à l'article : La définition est basée sur la description donnée dans l'ISO/TS 16952 1:2006, 5.2

[SOURCE : ISO 10209 ISO/TC 10]
3.1.20
construction
concept ou fait qui est modélisé
[SOURCE : IEC 82045-2:2004 ISO/TC 10]
3.1.21
axe de coordonnées

ensemble de trois lignes droites de référence dans l'espace se coupant au point d'origine et formant ainsi

un système de coordonnées
[SOURCE : ISO 10209 ISO/TC 10]
3.1.22
axe de coordonnées

ensemble de trois lignes droites de référence dans l'espace se coupant au point d'origine et formant ainsi

un système de coordonnées
[SOURCE : ISO 10209 ISO/TC 10]
3.1.23
système de coordonnées

base permettant d'établir une relation entre chaque point donné dans l'espace et les trois coordonnées

correspondantes et vice versa
[SOURCE : ISO 10209 ISO/TC 10]
3.1.24
coordonnées

ensemble de valeurs numériques disposées d'une certaine façon (avec leurs unités de mesure

correspondantes) donnant sans équivoque la position d'un point dans un système de coordonnées

[SOURCE : ISO 10209 ISO/TC 10]
3.1.25
système de coordonnées cylindriques

système de coordonnées basé sur un système de référence donné par une ligne droite orientée

horizontale de référence, son origine et ses unités de mesure
[SOURCE : ISO 10209 ISO/TC 10]
© ISO 2020 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO/DIS 10209:2020(F)
3.1.26
coordonnées cylindriques

trois coordonnées d'un point dans l'espace relatives à un système de coordonnées cylindriques

Note 1 à l'article : Les trois coordonnées sont : 1) le rayon (distance du point à l'axe vertical passant par l'origine) ;

2) l'azimut (angle formé par le plan vertical passant par le point et l'origine, et la ligne droite orientée horizontale

de référence) ; et 3) la hauteur (distance du point au plan horizontal passant par l'origine).

[SOURCE : ISO 10209 ISO/TC 10]
3.1.27
support de données

matériau sur lequel les données peuvent être enregistrées et d'où on peut les extraire

[SOURCE : IEC 82045-1:2001 ISO/TC 10]
3.1.28
conception détaillée

partie du processus de développement d'un produit qui comprend l'élaboration de la définition finale de

ce produit
[SOURCE : ISO 11442:2006 ISO/TC 10 SC1]
3.1.29
dispositif
ensemble de composants pour exécuter une fonction requise
[SOURCE : ISO 14617-1:2005 ISO/TC 10 SC10]
3.1.30
arête
intersection de deux surfaces
[SOURCE : ISO 10209 ISO/TC 10]

Note 1 à l'article : Ce terme et cette définition sont apparus dans l'édition 2000 de l'ISO 13715 [ISO/TC 10 SC6].

3.1.31
élément
partie d'un composant
[SOURCE : ISO 14617-1:2005 ISO/TC 10 SC10]
3.1.32
échelles d'agrandissement
échelles correspondant aux rapports supérieurs à 1:1
[SOURCE : ISO 5455:1979 ISO/TC 10 SC1]
© ISO 2020 – Tous droits réservés
---------------------- Page: 12 ----------------------
ISO/DIS 10209:2020(F)
3.1.33
équipement

éléments d'une usine, du type réservoir, colonne, échangeur de chaleur, pompes, compresseurs

[SOURCE : série ISO 10628 — ISO 10628-1:2014 et ISO 10628-2:2012 ISO/TC 10 SC10]
3.1.34
échelle « vraie grandeur »
échelle correspondant au rapport 1:1
[SOURCE : ISO 5455:1979 ISO/TC 10 SC1]
3.1.35 Fonction
3.1.35.1
fonction

activité propre à n'importe quel objet, mode d'action par lequel il remplit son but

[SOURCE : ISO 14617-1:2005 ISO/TC 10 SC10]
3.1.35.2
fonction
usage ou tâche recherché ou réalisé
[SOURCE : IEC 81346-1:2009 ISO/TC 10]
3.1.36
zone fonctionnelle

combinaison de groupes et/ou d'éléments dans une unité utilisable de manière indépendante

[SOURCE : ISO/TS 81346-10:2015 ISO/TC 10 SC10]
3.1.37
groupe fonctionnel
combinaison d'éléments dans une unité utilisable de manière indépendante
[SOURCE : ISO/TS 81346-10:2015 ISO/TC 10 SC10]
3.1.38
unité fonctionnelle

assemblage construit contenant des composants ou des dispositifs reliés les uns

aux autres
[SOURCE : ISO 14617-2:2002 ISO/TC 10 SC10]
3.1.39
unité fonctionnelle

entité prise en considération, définie selon sa fonction ou son effet

[SOURCE : ISO/TS 81346-10:2015 ISO/TC 10 SC10]
© ISO 2020 – Tous droits réservés
---------------------- Page: 13 ----------------------
ISO/DIS 10209:2020(F)
3.1.40
identificateur

un ou plusieurs caractères permettant d'identifier un nom ou une catégorie de données

[SOURCE : ISO 10209 ISO/TC 10]
3.1.41
complexe industriel

nombre d'usines de traitement indépendantes ou interconnectées avec les bâtiments qui leur sont

associés
[SOURCE : série ISO 10628 — ISO 10628-1:2014 et ISO 10628-2:2012 ISO/TC 10 SC10]
3.1.42 Modèle d'information
3.1.42.1
modèle d'information

modèle conceptuel qui décrit une organisation spécifique de données pour permettre la

communication pour un contexte d'application donné
[SOURCE : IEC 82045-2:2004 ISO/TC 10]
3.1.42.2
modèle d'information

spécification de structures d'information indépendantes de la réalisation

[SOURCE : IEC 82045-1:2001 ISO/TC 10]
3.1.43 Couche
3.1.43.1
couche
groupe de données indépendant qui peut être manipulé ou affiché individuellement
[SOURCE : IEC 81714-2:2006 ISO/TC 10 SC10]
3.1.43.2
couche

attribut organisationnel des entités dans un fichier de données CAO, utilisé pour séparer les données de

façon à pouvoir les gérer et les communiquer, et contrôler leur lisibilité sur l'écran de l'ordinateur et sur

les dessins réalisés

Note 1 à l'article : Dans les systèmes de CAO, des synonymes du mot « couche » sont utilisés, par exemple « niveau ».

[SOURCE : ISO 13567-1:2017 ISO/TC 10 SC8]
© ISO 2020 – Tous droits réservés
---------------------- Page: 14 ----------------------
ISO/DIS 10209:2020(F)
3.1.44
facteur de distance de ligne

facteur définissant la distance entre des lignes de base successives d'un texte en relation avec la hauteur

d'écriture des caractères
[SOURCE : IEC 81714-2:2006 ISO/TC 10 SC10]
3.1.45
support
moyen pour conserver, présenter et transmettre l'information
[SOURCE : ISO 10209 ISO/TC 10]
3.1.46 Référence multi-niveau, désignation de référence à plusieurs niveaux
3.1.46.1
référence multi-niveau

référence dérivée d'un chemin de structure par un système global

[SOURCE : ISO 15519-1:2010 ISO/TC 10 SC10]
3.1.46.2
désignation de référence à plusieurs niveaux

désignation de référence constituée de désignations de référence à niveau unique

concaténées
[SOURCE : IEC 81346-1:2009 ISO/TC 10]
3.1.47 Objet
3.1.47.1
objet

entité traitée dans le processus de projet, d'ingénierie, de réalisation, de

maintenance et de destruction
[SOURCE : IEC 82045-1:2001 ISO/TC 10]
Note 1 à l'article : Cette définition figure également dans l'ISO 15519-1:2010.
3.1.47.2
objet

entité traitée dans un processus du développement, de la mise en œuvre, de

l'utilisation et de l'élimination

Note 1 à l'article : L'objet peut faire référence à une « chose » physique ou abstraite qui pourrait exister, qui existe

ou qui a existé.
Note 2 à l'article : Des informations sont associées à l'objet.
[SOURCE : IEC 81346-1:2009 ISO/TC 10]
© ISO 2020 – Tous droits réservés
---------------------- Page: 15 ----------------------
ISO/DIS 10209:2020(F)
3.1.48
unité opérationnelle
partie d'une organisation ayant une fonction donnée
[SOURCE : ISO 15226:1999 ISO/TC 10 SC1]
3.1.49
code d'article, numéro d'article
identification unique d'une pièce pour une organisation donnée
[SOURCE : ISO 7573:2008 ISO/TC 10 SC1]
3.1.50
référence de pièce

identification de pièces constitutives d'ensembles et/ou identification des pièces d'un même dessin

Note 1 à l'article : Les références de pièce sont basées sur des documents, contrairement aux désignations de

référence qui sont basées sur des structures. Les pièces identiques sur un dessin doivent avoir la même référence

de pièce, de préférence un numéro (conforme à l'ISO 6433), alors que chaque occurrence d'un objet au sein d'une

structure doit avoir une désignation de référence unique (conforme à l'IEC 81346 1).

[SOURCE : ISO 7573:2008 ISO/TC 10 SC1]
3.1.51
unité physique
entité prise en considération, définie selon sa construction ou sa configuration
[SOURCE : ISO/TS 81346-10:2015 ISO/TC 10 SC10]
3.1.52
installation

ensemble complet de matériels et moyens techniques pour accomplir une tâche technique définie

Note 1 à l'article : Une installation comprend les appareils, les machines, les instruments, les dispositifs, les moyens

de transport, les équipements de commande et tout autre matériel opérationnel.
[SOURCE : ISO/TS 81346-10:2015 ISO/TC 10 SC10]
3.1.53
section, unité, partie d'installation/atelier

partie d'une unité de fabrication qui peut, au moins occasionnellement, fonctionner indépendamment

des autres parties
[SOURCE : série ISO 10628 — ISO 10628-1:2014 et ISO 10628-2:2012 ISO/TC 10 SC10]
3.1.54
axe de coordonnées polaires
ligne droite horizontale orientée et son origine
[SOURCE : ISO 10209 ISO/TC 10]
© ISO 2020 – Tous droits réservés
---------------------- Page: 16 ----------------------
ISO/DIS 10209:2020(F)
3.1.55
système de coordonnées polaires

système de coordonnées basé sur un système de référence donné par un axe de coordonnées polaires et

ses unités de mesure
[SOURCE : ISO 10209 ISO/TC 10]
3.1.56
coordonnées polaires

trois coordonnées d'un point dans l'espace relatives à un système de coordonnées polaires

Note 1 à l'article : Les trois coordonnées sont :

1) le rayon (distance entre le point et l'origine) ; 2) l'azimut (angle formé par le plan vertical passant par le point et

l'origine, et l'axe de coordonnées polaires) ; et 3) la hauteur angulaire (angle formé par le plan horizontal passant

par l'origine et la ligne droite passant par le point et l'origine).
[SOURCE : ISO 10209 ISO/TC 10]
3.1.57 Procédé/processus
3.1.57.1
procédé

suite d'opérations chimiques, physiques ou biologiques nécessaires

pour la transformation, le transport et le stockage de matériaux ou d'énergie

Note 1 à l'article : Différents procédés ou étapes de procédé peuvent être effectués dans la même unité de

fabrication/de production ou section d'installation/atelier à différents moments.

Note 2 à l'article : Un procédé peut également être considéré comme un ensemble d'événements interagissant dans

un système où des matériaux, de l'énergie ou des informations sont transformés, transportés ou stockés.

[SOURCE : ISO 10628-1:2014, ISO 10628-2:2012 ISO/TC 10 SC10]
Note 3 à l'article : Cette définition figure également dans l'ISO 15519-1:2010.
3.1.57.2
processus

ensemble d'opérations conjuguées par lesquelles de la matière, de l'énergie ou

des informations sont transformées, transportées ou stockées
[SOURCE : IEC 81346-1:2009 ISO/TC 10]
3.1.58
unité de fabrication/de production
ensemble de moyens et structures nécessaires à la réalisation d'un procédé
[SOURCE : série ISO 10628 — ISO 10628-1:2014 et ISO 10628-2:2012 ISO/TC 10 SC10]
Note 1 à l'article : Cette définition figure également dans l'ISO 15519-1:2010.
© ISO 2020 – Tous droits réservés
---------------------- Page: 17 ----------------------
ISO/DIS 10209:2020(F)
3.1.59
étape de procédé

partie de procédé relativement autonome. Elle comprend une ou plusieurs opérations de base

[SOURCE : série ISO 10628 — ISO 10628-1:2014 et ISO 10628-2:2012 ISO/TC 10 SC10]
3.1.60 Produit
3.1.61.1
produit

résultat espéré ou obtenu d'un travail ou d'un processus naturel ou artificiel

[SOURCE : IEC 82045-1:2001 ISO/TC 10]
Note 1 à l’article : Ce terme figure également dans l'IEC 81346-1:2009.
3.1.61.2
produit

élément (objet) ou substance issu(e) d'un procédé naturel ou artificiel

[SOURCE : ISO 16016:2016 ISO/TC 10 SC1]
3.1.61.3
produit

chose produite par un processus naturel ou artificiel ; résultat

[SOURCE : ISO 14617-1:2005 ISO/TC 10 SC10]
3.1.62
données de définition de produit
éléments de données indispensables pour définir complètement un produit
[SOURCE : ISO 16792:2015 ISO/TC 10]

Note 1 à l’article : Ce terme et cette définition sont apparus dans l'édition 2006 de l'ISO 16792.

3.1.63
jeu de données de définition de produit

ensemble d'un ou de plusieurs fichiers informatiques qui fait état (directement ou par référence), au

moyen de présentations graphiques et/ou textuelles, des exigences physiques et fonctionnelles relatives

au produit
[SOURCE : ISO 16792:2015 ISO/TC 10]

Note 1 à l’article : Ce terme et cette définition sont apparus dans l'édition 2006 de l'ISO 16792.

3.1.64
plans de coordonnées orthogonales
plans de coordonnées se coupant à angles droits
[SOURCE : ISO 10209 ISO/TC 10]
© ISO 2020 – Tous droits réservés
---------------------- Page: 18 ----------------------
ISO/DIS 10209:2020(F)
3.1.65
système de coordonnées rectangulaires

système de coordonnées basé sur un système de référence défini par trois axes orthogonaux (axes de

coordonnées orthogonales), sécants en un même point (origine), et leurs unités de mesure

[SOURCE : ISO 10209 ISO/TC 10]
3.1.66
coordonnées orthogonales

les trois coordonnées orthogonales d'un point dans l'espace relatives à un système de coordonnées

orthogonales représentent les distances du point aux plans de coordonnées dans un ordre donné

[SOURCE : ISO 10209 ISO/TC 10]
3.1.67
axes d
...
