ISO 2858:1975

End-suction centrifugal pumps (rating 16 bar) - Designation, nominal duty point and dimensions

Specifies the main parameters and describes the pump designation which consits of three numbers. The table covers flange sizes from 50 mm up to and including 200 mm. A figure shows the side view and the front view of the pump.

Pompes centrifuges à aspiration en bout (pression nominale 16 bar) — Désignation, point de fonctionnement nominal et dimensions

La présente Norme Internationale spécifie les dimensions principales et le point de fonctionnement nominal des pompes centrifuges à aspiration en bout ayant une pression nominale de 16 bar.2) 1) Le constructeur doit être consulté au sujet de la limitation de température. 2) 1 bar = 0,1 MPa.

General Information

• Status: Published
• Publication Date: 31-Jan-1975
• ICS: 23.080 - Pumps
• Technical Committee: ISO/TC 115/SC 1 - Dimensions and technical specifications of pumps
• Drafting Committee: ISO/TC 115/SC 1 - Dimensions and technical specifications of pumps
• Current Stage: 9060 - Close of review
• Completion Date: 02-Dec-2027

Overview

ISO 2858:1975 defines the designation, nominal duty point and principal dimensions for end-suction centrifugal pumps with a maximum operating rating of 16 bar. The standard standardizes how pumps are identified and sized to support interchangeability, correct pump selection and flange compatibility for branch sizes from 50 mm to 200 mm. A representative figure (side and front views) and a tabulated list of nominal duty points and dimensions accompany the standard.

Key Topics

• Designation format: The pump designation comprises three numbers - inlet diameter, outlet diameter and nominal impeller diameter. Example: 80-50-250 (inlet 80 mm, outlet 50 mm, impeller 250 mm).

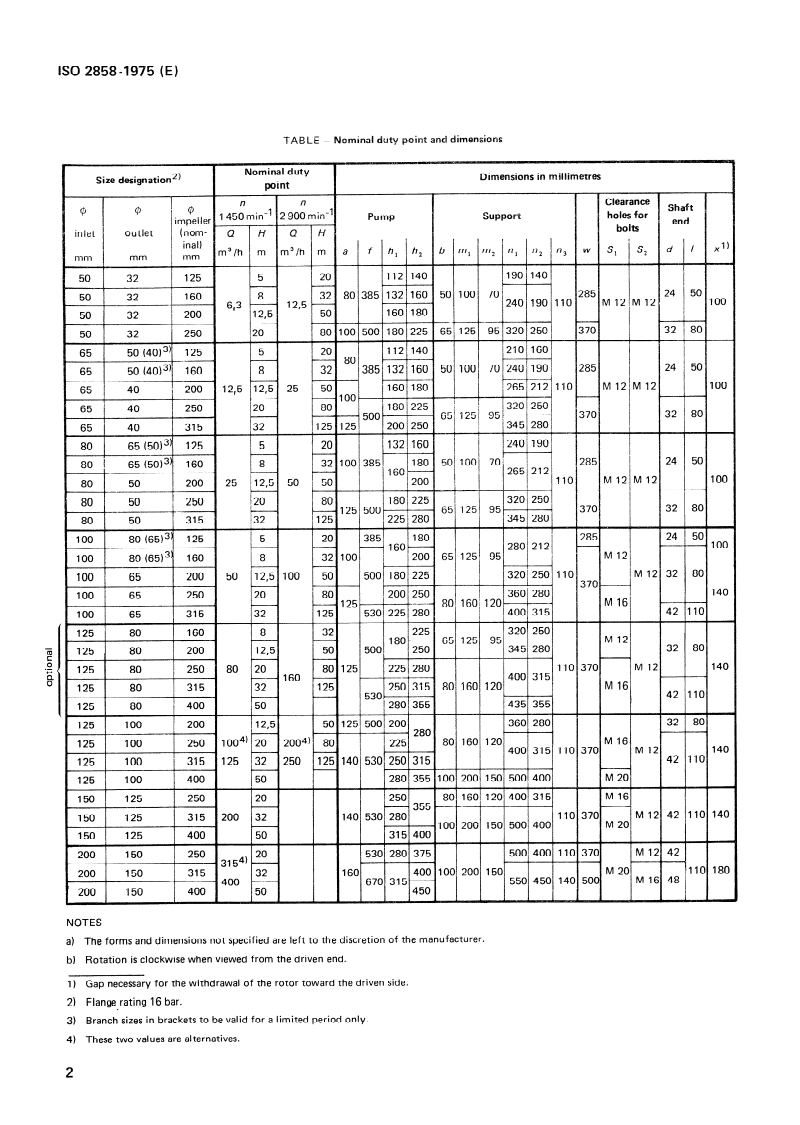

• Nominal duty point and dimensions: Tabulated nominal duty points and dimensional data are provided for specified branch sizes; unspecified forms and dimensions are left to the manufacturer's discretion.
• Flange and connection guidance: Flange sizes covered in the standard range from 50 mm up to and including 200 mm. All threaded connections are to comply with ISO/R 228.
• Static test pressure: The standard specifies static test pressure at 1.5 times the maximum discharge pressure but not exceeding 24 bar; relations between cold test and hot operating pressures must be agreed between manufacturer and user.
• Tapping points and rotation: Typical tapping points include a 3/8 in. connection for cooling/heating and stuffing-box tapping up to 1/2 in. Rotation is clockwise when viewed from the driven end.
• Referenced ISO documents: ISO/R 228, ISO 496 (shaft heights), ISO/R 775 (shaft ends), ISO 3069 (seal cavities) and ISO 2084 (flange dimensions) are cited for related dimensional and connection requirements.

Applications

ISO 2858:1975 is intended for manufacturers, specifiers and end users involved in:

• Pump selection and procurement where standardized designation and interchangeability reduce engineering effort.
• Mechanical and piping design, ensuring flange compatibility and consistent connection sizes across suppliers.
• Quality assurance and testing, using the prescribed static test pressure rules.
• Technical communication between OEMs, contractors and plant operators when defining nominal duty points and dimensional requirements.

By following ISO 2858:1975, organizations can streamline spare-part matching, simplify maintenance logistics and reduce mis-specification risk.

Related Standards

• ISO/R 228 - Pipe threads where pressure-tight joints are not made on the threads.
• ISO 496 - Driving and driven machines - Shaft heights (referenced for shaft geometry).
• ISO/R 775 - Cylindrical and conical shaft ends.
• ISO 3069 - Seal and packing cavity dimensions for end-suction pumps.
• ISO 2084 - Flange dimensions (noted as a useful reference for flange details).

For practical implementation, consult the full ISO 2858:1975 document together with the referenced ISO standards and the pump manufacturer to confirm temperature limits, alternative dimension options and any branch-size exceptions.

Standards Content (Sample)

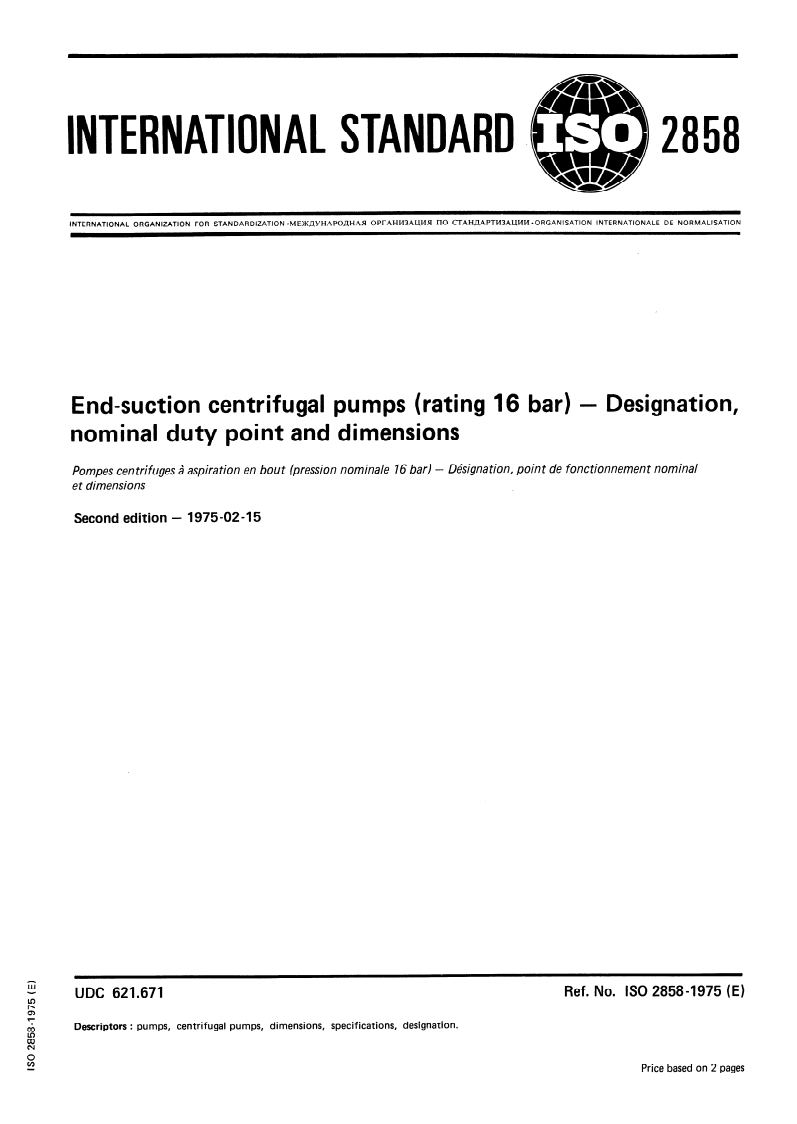

INTERNATIONAL STANDARD.
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION .MEXAYHAPOAHAII OPFAHM3AUMfl l-IO CTAHAAPTC13AWWi *ORGANISATION INTERNATIONALE DE NORMALISATION
End-suction centrifugal Pumps (rating 16 bar) - Designath,
nominal duty Point and dimensions
Pompes ten trifuges 6 aspira tion en bout (Pression nominale 16 bar) - Dksigna tion, poin t de fonctionnemen t nominal
et dimensions
Second edition - 1975-02-15
UDC 621.671
Ref. No. ISO 2858-1975 (E)
Descriptors : Pumps, centrifugal Pumps, dimensions, specifications, designation.
Price based on 2 pages

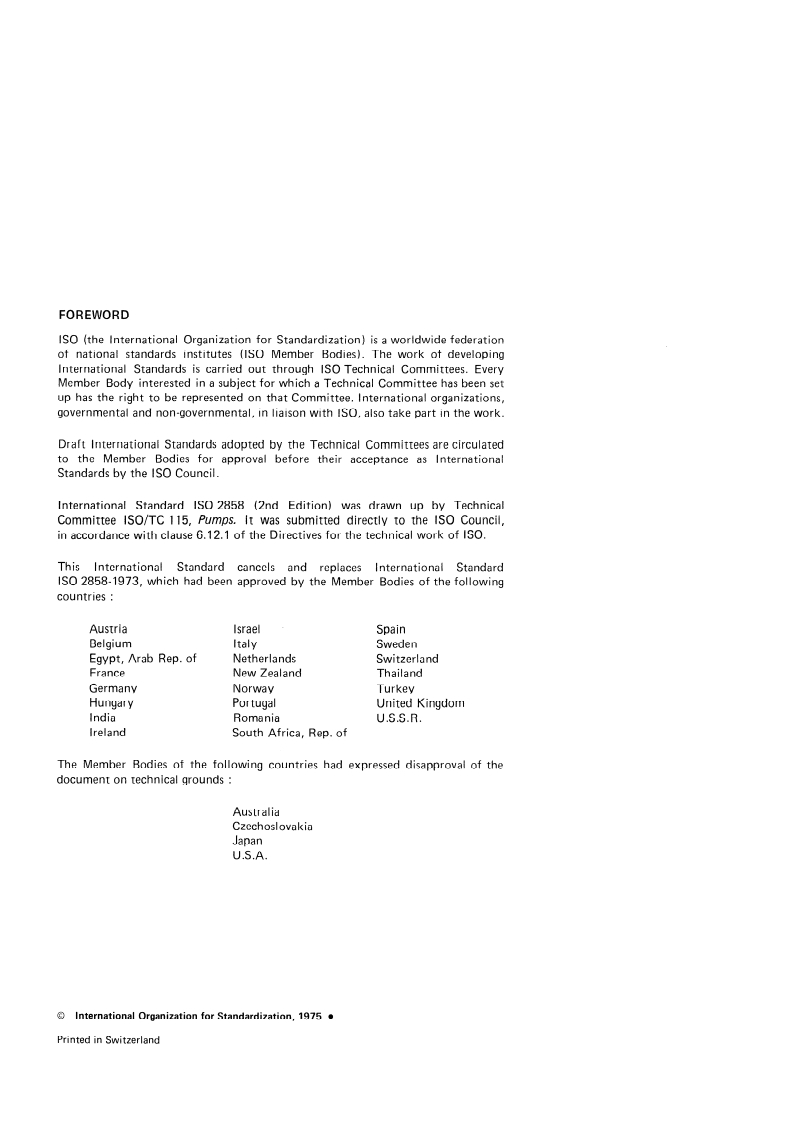

FQREWQRD
ISO (the International Organization for Standardization) is a worldwide federation
of national standards institutes (ISO Member Bodies). The work of developing
International Standards is carried out through ISO Technical Committees. Every
Member Body interested in a subject for which a Technical Committee has been set
up has the right to be represented on that Committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the Technical Committees are circulated
to the Member Bodies for approval before their acceptance as International
Standards by the ISO Council.
International Standard ISO 2858 (2nd Edition) was drawn up by Technical
Committee lSO/TC 115, Pumps. lt was submitted directly to the ISO Council,
in accordance with clause 6.12.1 sf the Directives for the technical work of ISO.
This International Standard cancels and replaces International Standard
ISO 2858-1973, which had been approved by the Member Bedies of the following
countries :
Austria Israel Spain
Belgium Italy Sweden
Egypt, Arab Rep. of Netherlands Switzerland
France New Zealand Thailand
Germany Norway Turkey
Hungary Portugal United Kingdom
I ndia Roma nia
U.S.S.R.
Ireland
South Africa, Rep. of
The Member Bodies of the following countries had expressed disapproval of the
document on technical grounds :
Australia
Czechoslovakia
Japan
U.S.A.
0 International Organkation for Standardkation, 1975 l
Printed in Switzerland

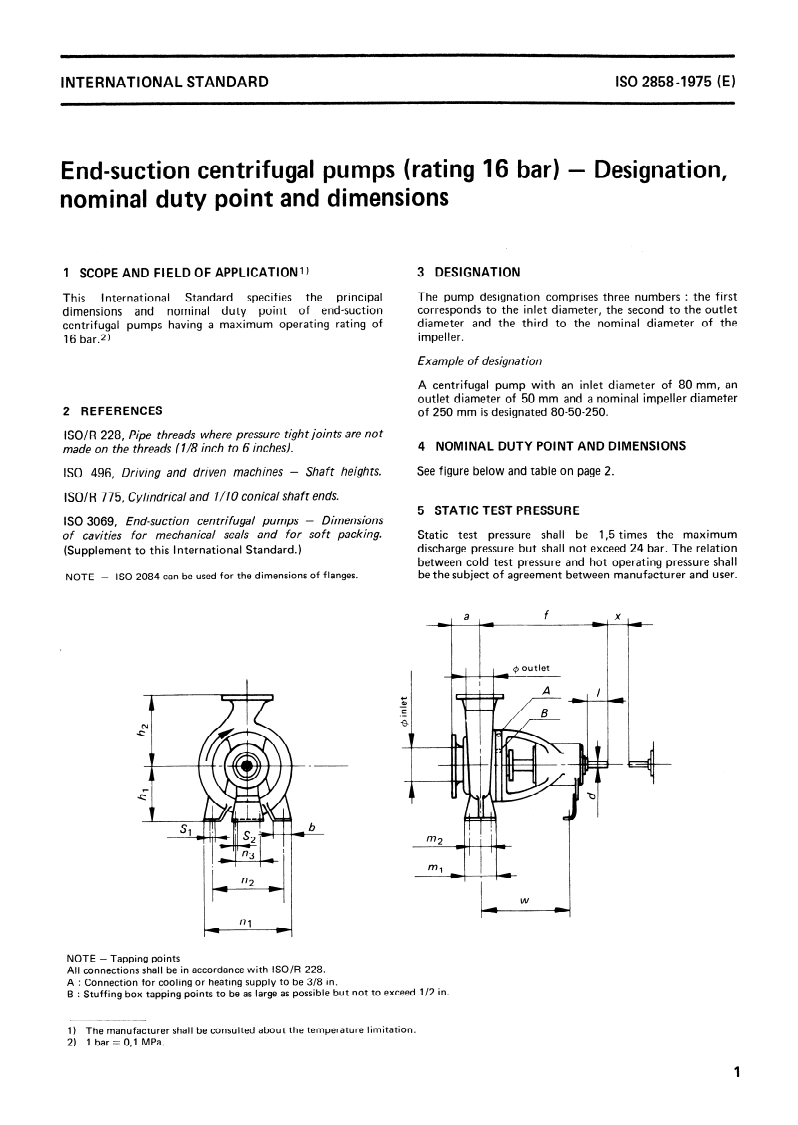

INTERNATIONAL STANDARD
ISO 28584975 (E)
End-suction centrifugal Pumps (
...

NORME INTERNATIONALE 2858
INTERNATIONAL ORGANlZATlON FOR STANDARDIZATION .MEXflYHAPOflHAII OPI-AHH3ALWï Il0 CTAHAAPTHSALUiM: *ORGANISATION INTERNATIONALE DE NORMALISATION
Pompes centrifuges à aspiration en bout (pression nominale
- Désignation, point de fonctionnement nominal
16 bar)
et dimensions
End-suc tion cen tri fugal pumps (ra ting 16 bar) - Designa tion, nominal du ty point and dimensions
Deuxième édition - 1975-02-l 5
Réf. No : ISO 28584975 (F)
CDU 621.671
Descripteurs : pompe, pompe centrifuge, dimension, spécification, désignation.
Prix basé sur 2 pages

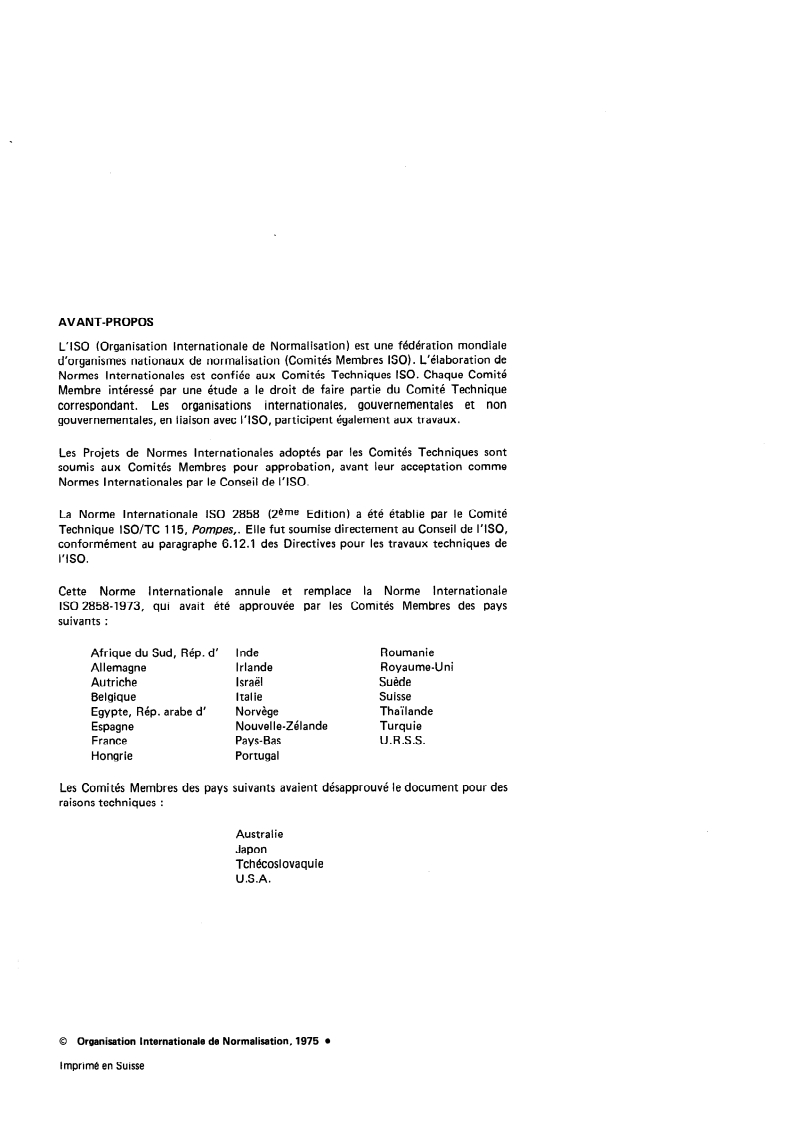

AVANT-PROPOS
L’ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (Comités Membres ISO). L’élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I’ISO.
La Norme Internationale ISO 2858 (2ème Edition) a été établie par le Comité
Technique ISO/TC 115, Pompes,. Elle fut soumise directement au Conseil de I’ISO,
conformément au paragraphe 6.12.1 des Directives pour les travaux techniques de
I’ISO.
Cette Norme Internationale annule et remplace la Norme Internationale
ISO 28584973, qui avait été approuvée par les Comités Membres des pays
suivants :
Afrique du Sud, Rép. d’ Inde Roumanie
Royaume-Uni
Al lemagne Irlande
Israël Suède
Autriche
Belgique Italie Suisse
Norvège Thaïlande
Egypte, Rép. arabe d’
Nouvelle-Zélande Turquie
Espagne
France Pays-Bas U.R.S.S.
Hongrie Portugal
Les Comités Membres des pays suivants avaient désapprouvé le document pour des
raisons techniques :
Australie
Japon
Tchécoslovaquie
U.S.A.
0 Organisation Internationale de Normalisation, 1975 l
Imprimé en Suisse
ISO 28584975 (F)
NORME INTERNATIONALE
.
Pompes centrifuges à aspiration en bout (pression nominale
- Désignation, point de fonctionnement nominal
16 bar)
et dimensions
1 OBJET ET DOMAINE D’APPLICATION ‘) 3 DÉSIGNATION
La désignation d’une pompe comprend trois nombres : le pre-
La présente Norme Internationale spécifie- les dimensions
principales et le point de fonctionnement nominal des mier correspond au diamètre d’aspiration, le second au dia-
pompes centrifuges à aspiration en bout ayant une pression mètre de refoulement et le troisième au diamètre de la roue.
nominale de 16 bar.*)
Exemple de désignation
Une pompe centrifuge ayant un diamètre à l’aspiration de
80 mm,
...

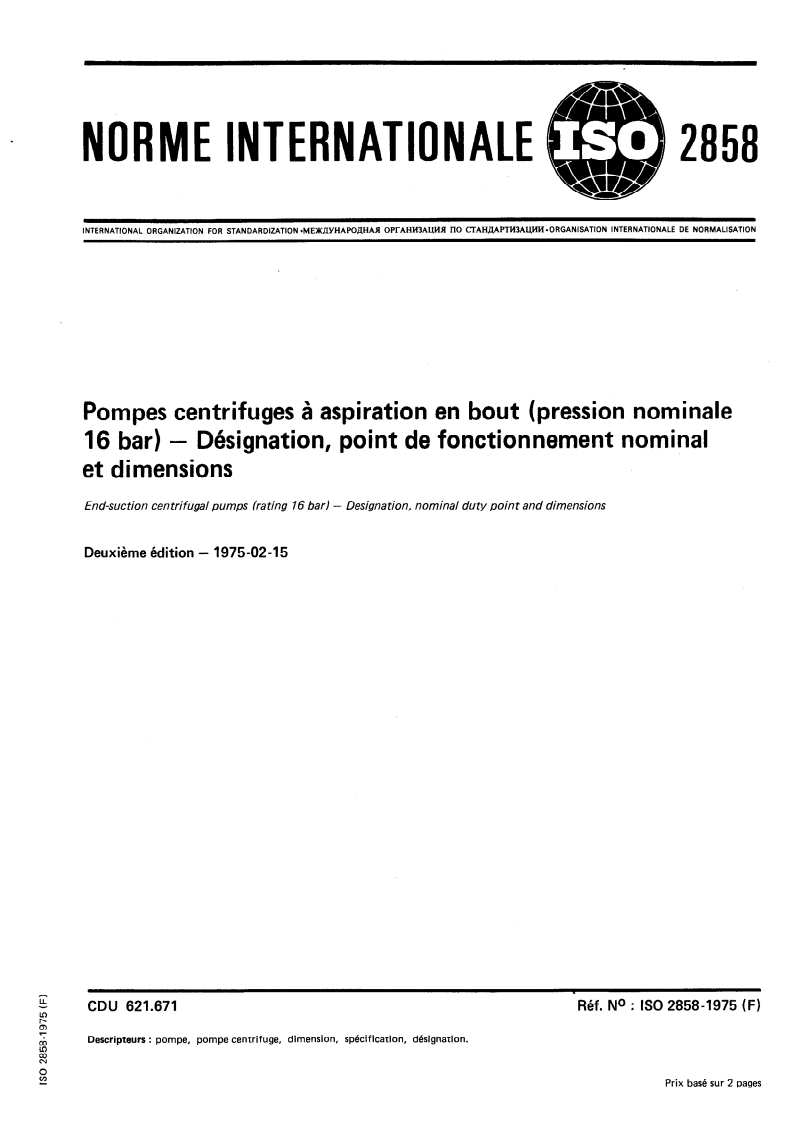

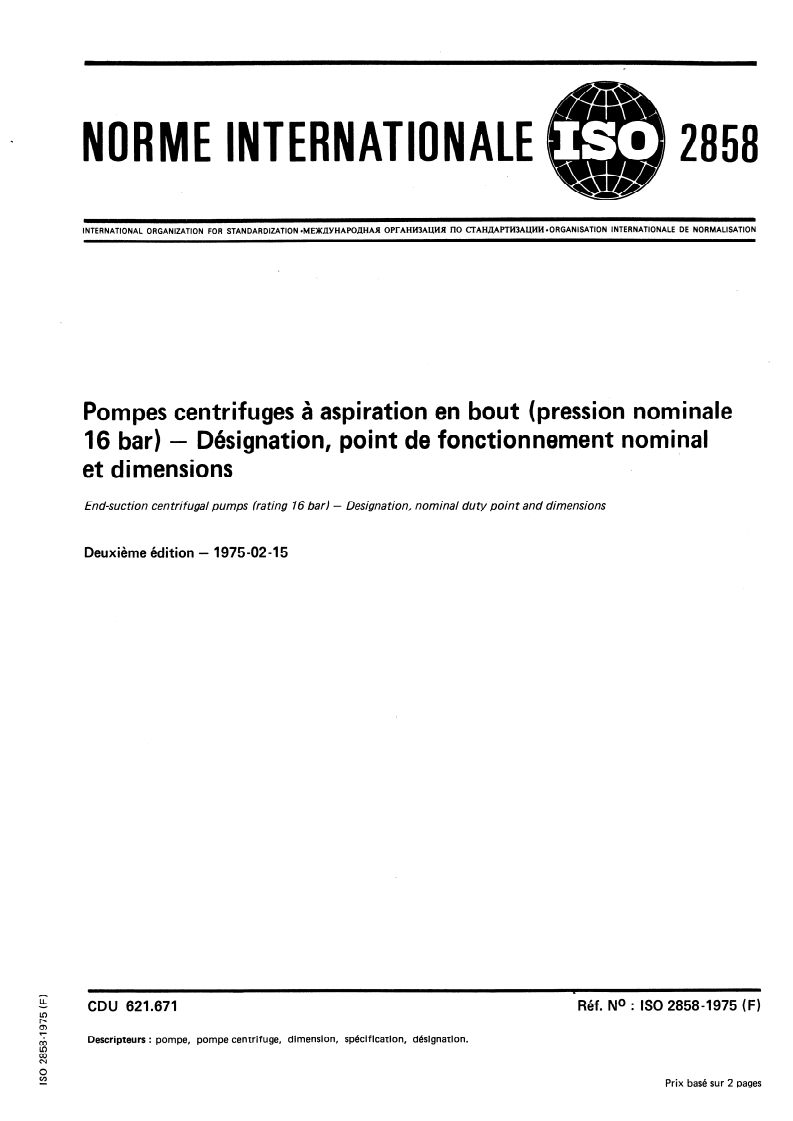

NORME INTERNATIONALE 2858
INTERNATIONAL ORGANlZATlON FOR STANDARDIZATION .MEXflYHAPOflHAII OPI-AHH3ALWï Il0 CTAHAAPTHSALUiM: *ORGANISATION INTERNATIONALE DE NORMALISATION
Pompes centrifuges à aspiration en bout (pression nominale
- Désignation, point de fonctionnement nominal
16 bar)
et dimensions
End-suc tion cen tri fugal pumps (ra ting 16 bar) - Designa tion, nominal du ty point and dimensions
Deuxième édition - 1975-02-l 5
-Réf. No : ISO 28584975 (F)
CDU 621.671
Descripteurs : pompe, pompe centrifuge, dimension, spécification, désignation.
Prix basé sur 2 pages

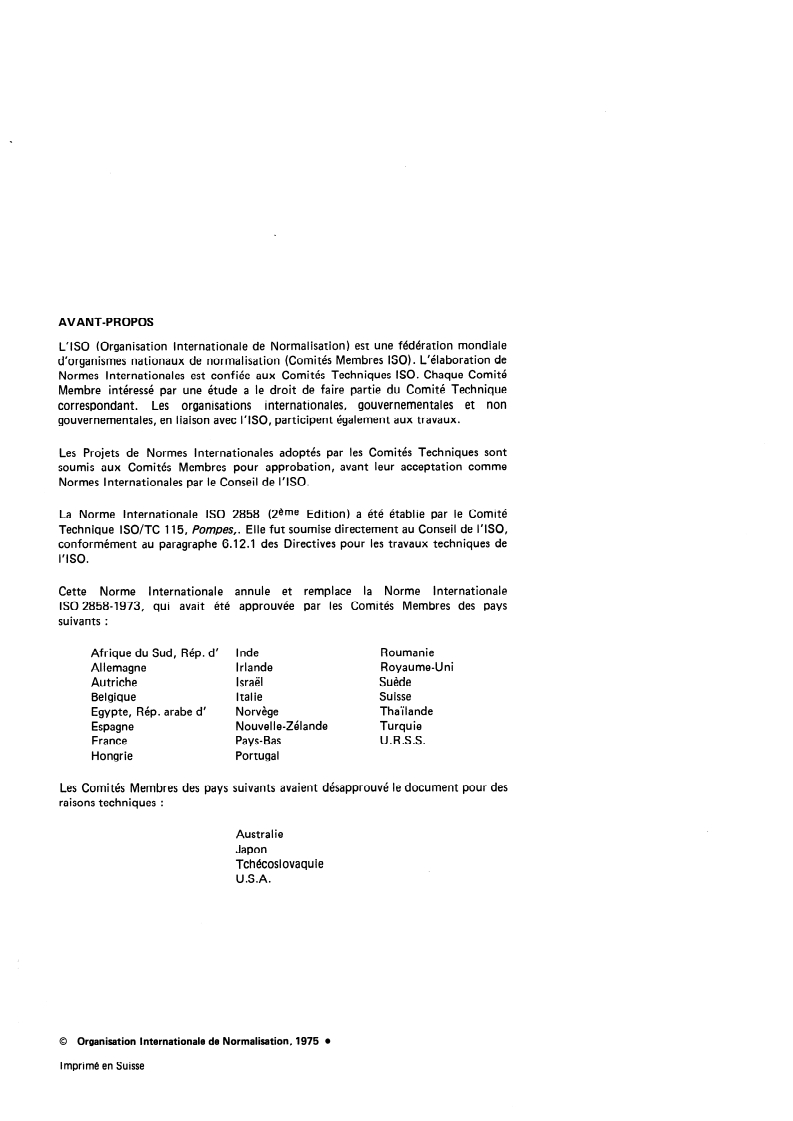

AVANT-PROPOS
L’ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (Comités Membres ISO). L’élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I’ISO.
La Norme Internationale ISO 2858 (2ème Edition) a été établie par le Comité
Technique ISO/TC 115, Pompes,. Elle fut soumise directement au Conseil de I’ISO,
conformément au paragraphe 6.12.1 des Directives pour les travaux techniques de
I’ISO.
Cette Norme Internationale annule et remplace la Norme Internationale
ISO 28584973, qui avait été approuvée par les Comités Membres des pays
suivants :
Afrique du Sud, Rép. d’ Inde Roumanie
Royaume-Uni
Al lemagne Irlande
Israël Suède
Autriche
Belgique Italie Suisse
Norvège Thaïlande
Egypte, Rép. arabe d’
Nouvelle-Zélande Turquie
Espagne
France Pays-Bas U.R.S.S.
Hongrie Portugal
Les Comités Membres des suivants avaient désapprouvé le document pour des
Pays
raisons techn iques :
Australie
Japon
Tchécoslovaquie
U.S.A.
0 Organisation Internationale de Normalisation, 1975 l
Imprimé en Suisse
ISO 28584975 (F)
NORME INTERNATIONALE
.
Pompes centrifuges à aspiration en bout (pression nominale
- Désignation, point de fonctionnement nominal
16 bar)
et dimensions

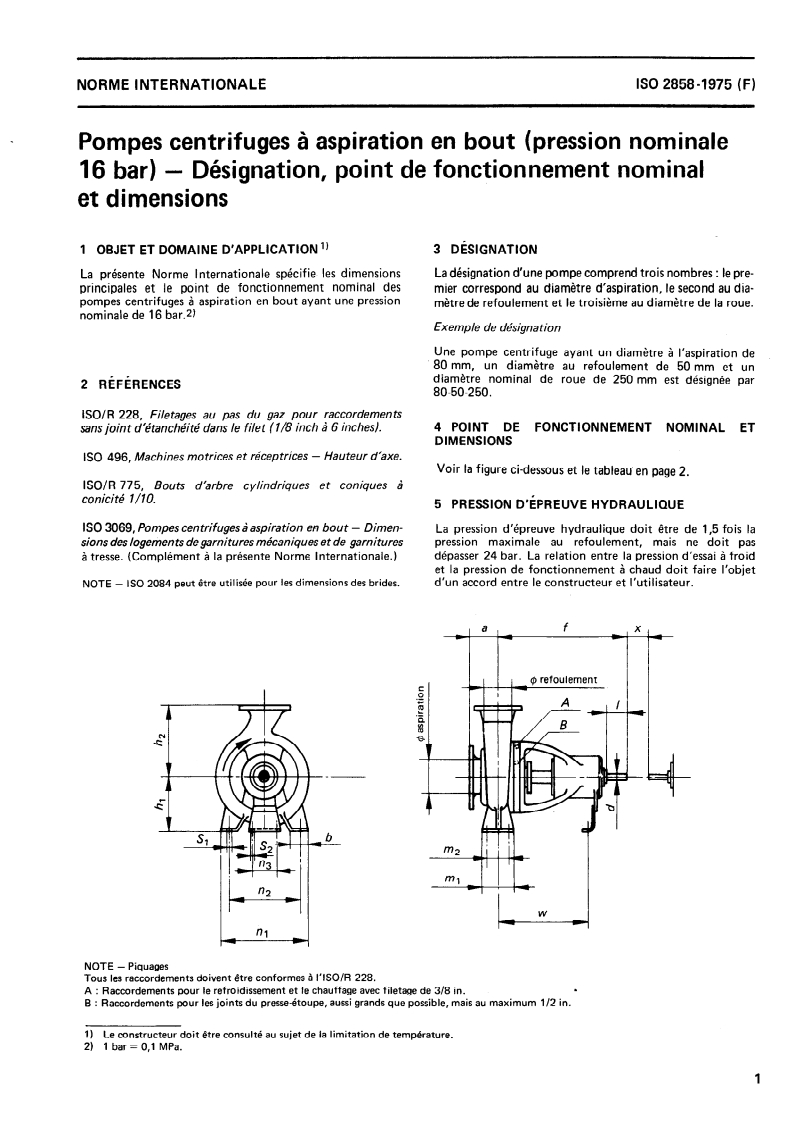

1 OBJET ET DOMAINE D’APPLICATION ‘) 3 DÉSIGNATION
La désignation d’une pompe comprend trois nombres : le pre-
La présente Norme Internationale spécifie- les dimensions
principales et le point de fonctionnement nominal des mier correspond au diamètre d’aspiration, le second au dia-
pompes centrifuges à aspiration en bout ayant une pression mètre de refoulement et le troisième au diamètre de la roue.
nominale de 16 bar.*)
Exemple de désignation
Une pompe centrifuge ayant un diamètre à l’aspiration de
80 mm, un diamètre au refoulement de 50 mm et un -
diamètre nominal de roue de 250 mm est désignée par
2 RÉFÉRENCES
80-50-250.
ISOIR 228, Filetages au pas du gaz pour raccordements

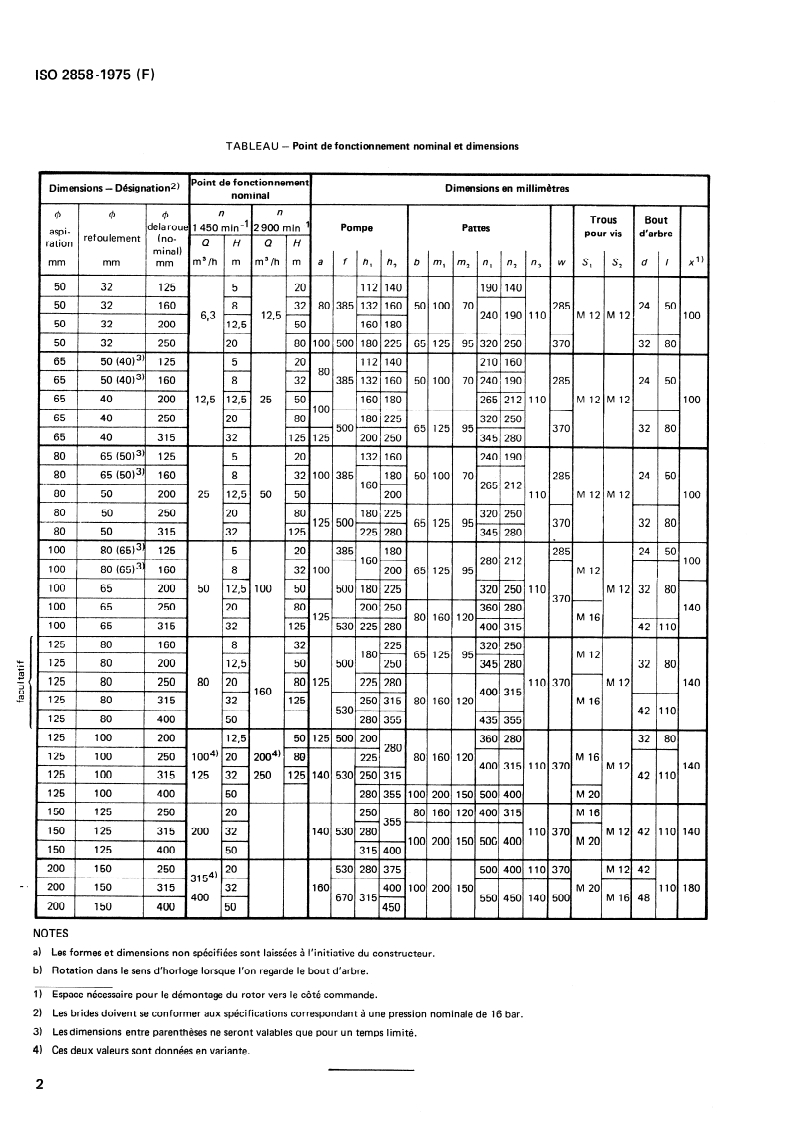

sans joint d’étanchéité dans le filet (7/8 inch à 6 inches). 4 POINT DE FONCTIONNEMENT NOMINAL ET
DIMENSIONS
[SO 496, Machines motrices et réceptrices - Hauteur d’axe.
Voir la figure ci-dessous
...
