ISO 8740:1997
(Main)Grooved pins — Full-length parallel grooved, with chamfer
Grooved pins — Full-length parallel grooved, with chamfer
Goupilles cannelées à cannelures constantes sur toute la longueur débouchantes, à chanfrein
La présente Norme internationale prescrit les caractéristiques des goupilles cannelées à chanfrein en acier ou en acier inoxydable austénitique, à trois cannelures constantes sur toute leur longueur, débouchantes d'un côté et régulièrement espacées, de diamètre nominal, d1, de 1,5 mm à 25 mm inclus. Le matériau refoulé de chaque côté des cannelures forme un renflement dont le diamètre d2, supérieur au diamètre nominal d1, permet un ajustement serré de ces goupilles cannelées lorsqu'elles sont emmanchées en force dans un trou de diamètre de perçage égal au diamètre nominal de la goupille d1 (voir article 4).
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 8740
Second edition
1997-11-01
Grooved pins — Full-length parallel
grooved, with chamfer
Goupilles cannelées à cannelures constantes sur toute la longueur
débouchantes, à chanfrein
A
Reference number
ISO 8740:1997(E)
---------------------- Page: 1 ----------------------
ISO 8740:1997(E)

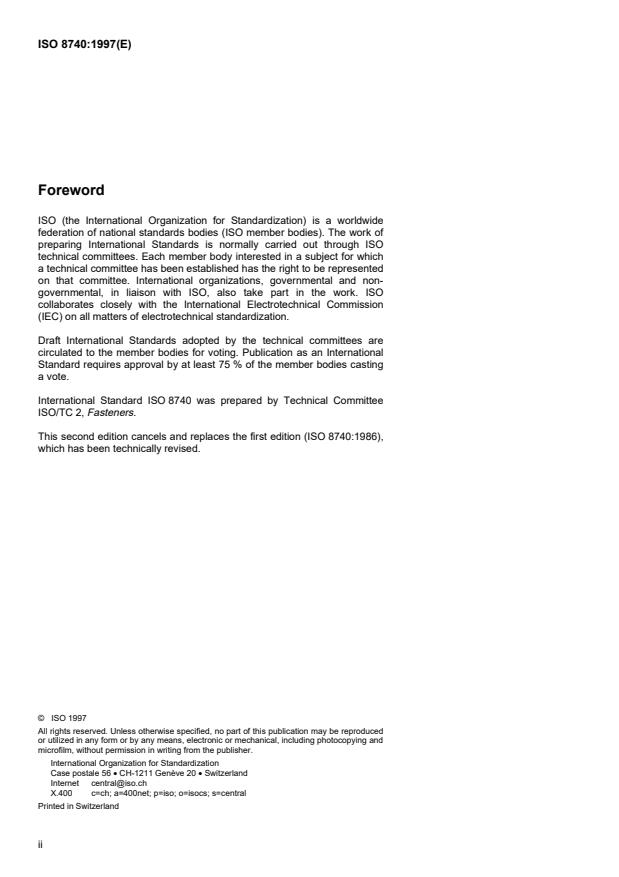

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national standards bodies (ISO member bodies). The work of
preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which
a technical committee has been established has the right to be represented
on that committee. International organizations, governmental and non-
governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 8740 was prepared by Technical Committee
ISO/TC 2, Fasteners.
This second edition cancels and replaces the first edition (ISO 8740:1986),
which has been technically revised.
© ISO 1997
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet central@iso.ch
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------
©
INTERNATIONAL STANDARD ISO ISO 8740:1997(E)
Grooved pins — Full-length parallel grooved, with
chamfer
1 Scope
This International Standard specifies the characteristics of full-length parallel grooved pins made of steel or
austenitic stainless steel with chamfer which have three equally spaced grooves impressed longitudinally on
their exterior surface and a pilot to facilitate insertion, with nominal diameter, d , from 1,5 mm to 25 mm inclu-
1
sive.
The displaced material to each side of the grooves forming an expanded diameter d which is larger than the
2
nominal diameter d will cause a non-positive locking fit when these grooved pins are forced into a drilled hole
1
equal to the nominal diameter d (see clause 4).
1
2 Normative references
The following standards contain provisions which, through reference in this text, constitute provisions of this
International Standard. At the time of publication, the editions indicated were valid. All standards are subject
to revision, and parties to agreements based on this International Standard are encouraged to investigate the
possibility of applying the most recent editions of the standards indicated below. Members of IEC and ISO
maintain registers of currently valid International Standards.
ISO 3269:1988, Fasteners – Acceptance inspection.
ISO 3506-1:1997, Corrosion-resistant stainless steel fasteners – Part 1: Bolts, screws and studs.
1)
ISO 4042:– , Fasteners – Electroplated coatings.
ISO 8749:1986, Pins and grooved pins – Shear test.
ISO 9717:1990, Phosphate conversion coatings for metals – Method of specifying requirements.
3 Dimensions

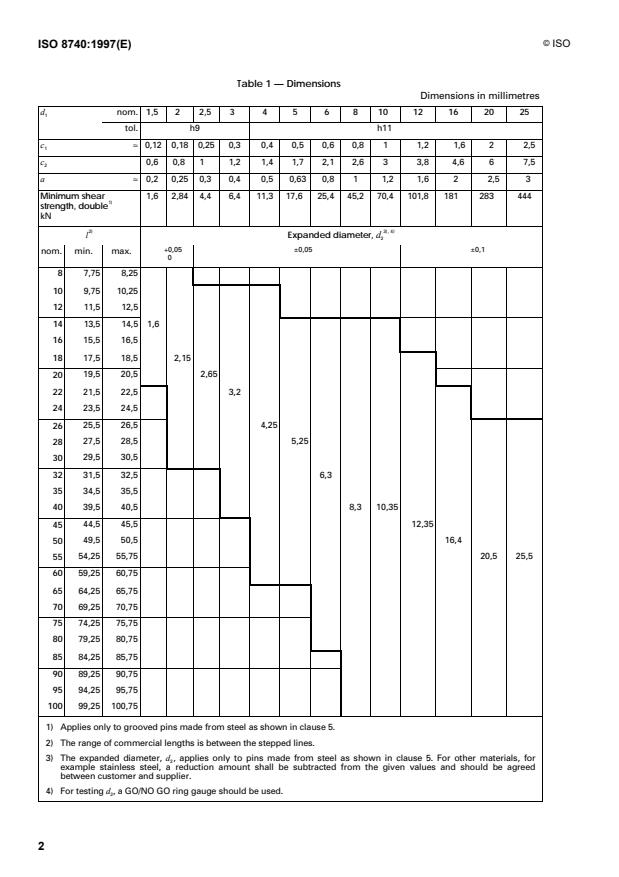

See figure 1 and table 1.
1) Chamfer permissible
2) a = 15° to 30°
3) The grooving angle 70° applies only to grooved pins made from steel as shown in clause 5. The grooving
angle
...
NORME ISO
INTERNATIONALE 8740
Deuxième édition
1997-11-01
Goupilles cannelées à cannelures
constantes sur toute la longueur
débouchantes, à chanfrein
Grooved pins — Full-length parallel grooved, with chamfer
.
A
Numéro de référence
ISO 8740:1997(F)
---------------------- Page: 1 ----------------------
ISO 8740:1997(F)

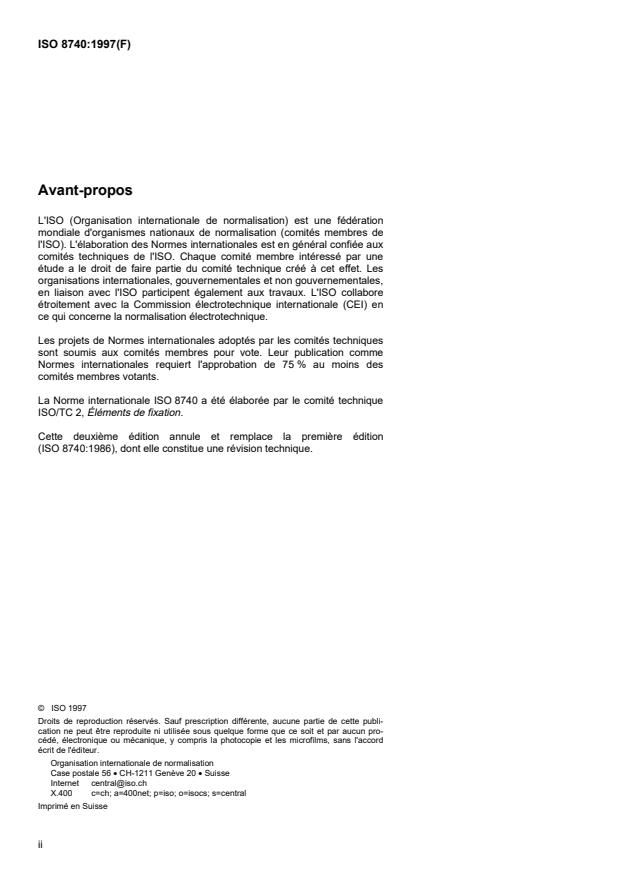

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération
mondiale d'organismes nationaux de normalisation (comités membres de
l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l'ISO participent également aux travaux. L'ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l'approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 8740 a été élaborée par le comité technique
ISO/TC 2, Éléments de fixation.
Cette deuxième édition annule et remplace la première édition
(ISO 8740:1986), dont elle constitue une révision technique.
© ISO 1997
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord
écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet central@iso.ch
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
©
NORME INTERNATIONALE ISO ISO 8740:1997(F)
Goupilles cannelées à cannelures constantes
sur toute la longueur débouchantes, à chanfrein
1 Domaine d'application
La présente Norme internationale prescrit les caractéristiques des goupilles cannelées à chanfrein
en acier ou en acier inoxydable austénitique, à trois cannelures constantes sur toute leur longueur,
débouchantes d'un côté et régulièrement espacées, de diamètre nominal, d , de 1,5 mm à 25 mm
1
inclus.
Le matériau refoulé de chaque côté des cannelures forme un renflement dont le diamètre d ,
2
supérieur au diamètre nominal d , permet un ajustement serré de ces goupilles cannelées
1
lorsqu'elles sont emmanchées en force dans un trou de diamètre de perçage égal au diamètre
nominal de la goupille d (voir article 4).
1
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite,
constituent des dispositions valables pour la présente Norme internationale. Au moment de la
publication, les éditions indiquées étaient en vigueur. Toute Norme est sujette à révision et les
parties prenantes des accords fondés sur la présente norme internationale sont invitées à
rechercher la possibilité d'appliquer les éditions les plus récentes des normes indiquées ci-après.
Les membres de la CEI et de l'ISO possèdent le registre des Normes internationales en vigueur à
un moment donné.
ISO 3269:1988, Éléments de fixation — Contrôle de réception.
ISO 3506-1:1997, Caractéristiques mécaniques des éléments de fixation en acier inoxydable
résistant à la corrosion Partie 1: Vis et goujons.
—
1)
ISO 4042:— , Éléments de fixation — Revêtements électrolytiques.
ISO 8749:1986, Goupilles et goupilles cannelées — Essai de cisaillement.
ISO 9717:1990, Couches de conversion au phosphate sur métaux — Méthode de spécification
des caractéristiques.
____________
1) À publier. (Révision de l'ISO 4042:1989)
1
---------------------- Page: 3 ----------------------
©
ISO
ISO 8740:1997(F)
3 Dimensions
Voir figure 1 et tableau 1.
1) Chanfrein admis
2) a = 15° à 30°
3) L'angle de cannelure de 70� ne s'applique qu'aux goupilles c
...
