Gas cylinders -- 17E and 25E taper threads for connection of valves to gas cylinders

ISO 11363-1:2018 specifies dimensions and tolerances for taper screw threads of nominal diameter 17,4 mm (designated as 17E) and 25,8 mm (designated as 25E) used for the connection of valves to gas cylinders. ISO 11363-1:2018 does not cover the connection requirements for - mechanical strength, - gas tightness, and - capability of repeated assembly and dismounting operations. Gauge inspection is covered by ISO 11363‑2.

Bouteilles à gaz -- Filetages coniques 17E et 25E pour le raccordement des robinets sur les bouteilles à gaz

ISO 11363-1:2018 spécifie les dimensions et tolérances des filetages coniques ŕ vis, de diamčtre nominal 17,4 mm (désigné 17E) et 25,8 mm (désigné 25E), utilisés pour raccorder les robinets sur les bouteilles ŕ gaz. ISO 11363-1:2018 ne comporte pas les exigences de raccordement suivantes: - résistance mécanique; - étanchéité au gaz; et - capacité ŕ répéter les opérations de montage et de démontage. La vérification par calibres est traitée dans l'ISO 11363‑2.

General Information

Status
Published
Publication Date
30-Jan-2018
Current Stage
6060 - International Standard published
Start Date
25-Aug-2017
Completion Date
31-Jan-2018
Ref Project

RELATIONS

Buy Standard

Standard
ISO 11363-1:2018 - Gas cylinders -- 17E and 25E taper threads for connection of valves to gas cylinders
English language
9 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 11363-1:2018 - Bouteilles a gaz -- Filetages coniques 17E et 25E pour le raccordement des robinets sur les bouteilles a gaz
French language
9 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

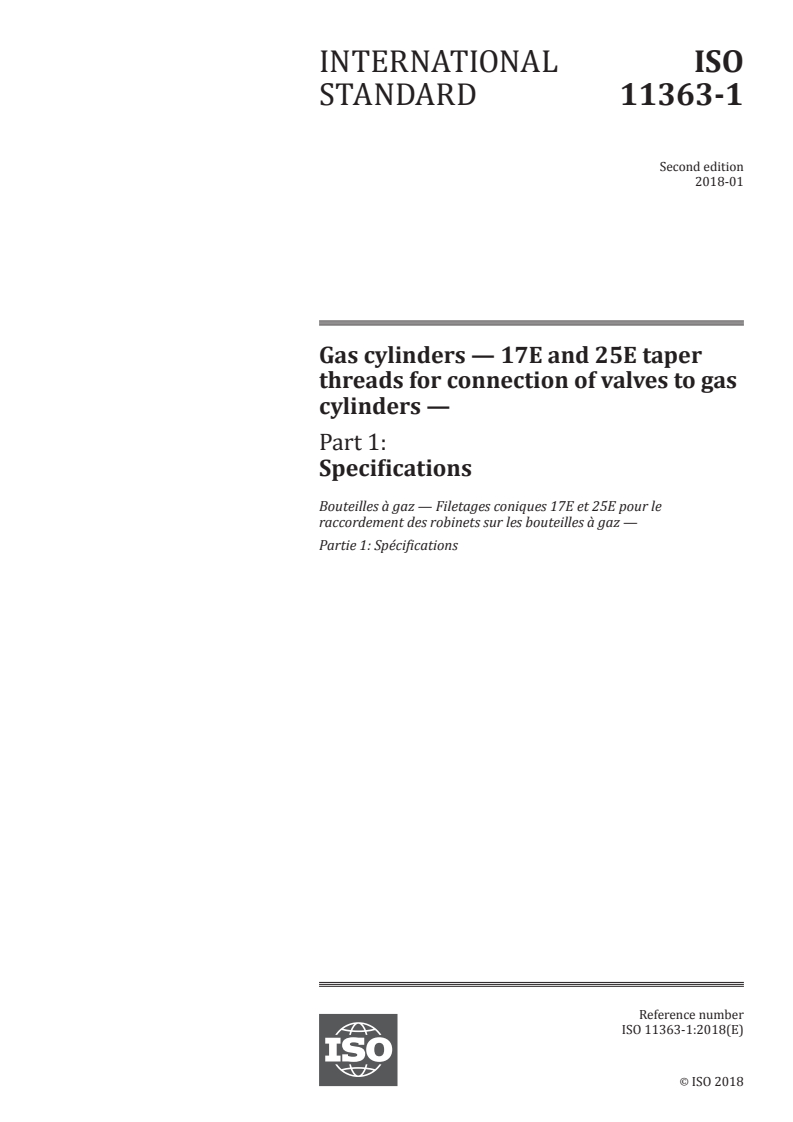

INTERNATIONAL ISO
STANDARD 11363-1
Second edition
2018-01
Gas cylinders — 17E and 25E taper
threads for connection of valves to gas
cylinders —
Part 1:
Specifications
Bouteilles à gaz — Filetages coniques 17E et 25E pour le
raccordement des robinets sur les bouteilles à gaz —
Partie 1: Spécifications
Reference number
ISO 11363-1:2018(E)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 11363-1:2018(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2018

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 11363-1:2018(E)

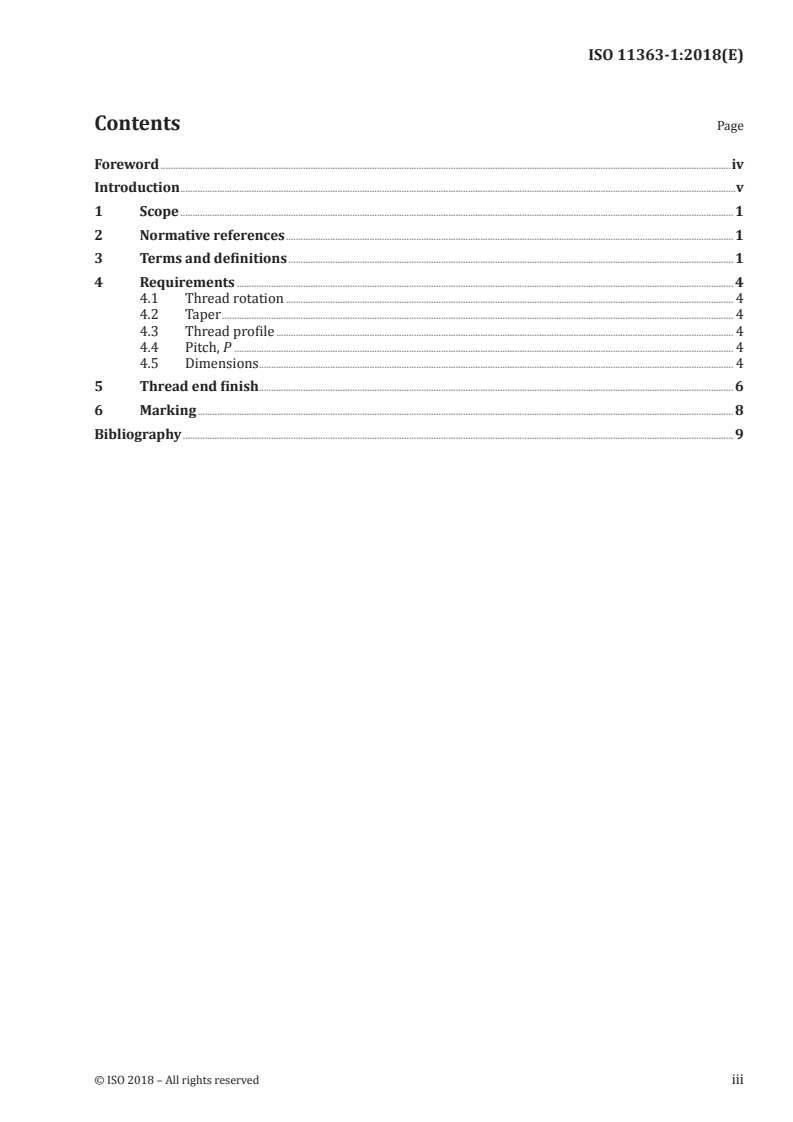

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Requirements .......................................................................................................................................................................................................... 4

4.1 Thread rotation ...................................................................................................................................................................................... 4

4.2 Taper ................................................................................................................................................................................................................ 4

4.3 Thread profile .......................................................................................................................................................................................... 4

4.4 Pitch, P ........................................................................................................................................................................................................... 4

4.5 Dimensions ................................................................................................................................................................................................. 4

5 Thread end finish ................................................................................................................................................................................................. 6

6 Marking .......................................................................................................................................................................................................................... 8

Bibliography ................................................................................................................................................................................................................................ 9

© ISO 2018 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 11363-1:2018(E)

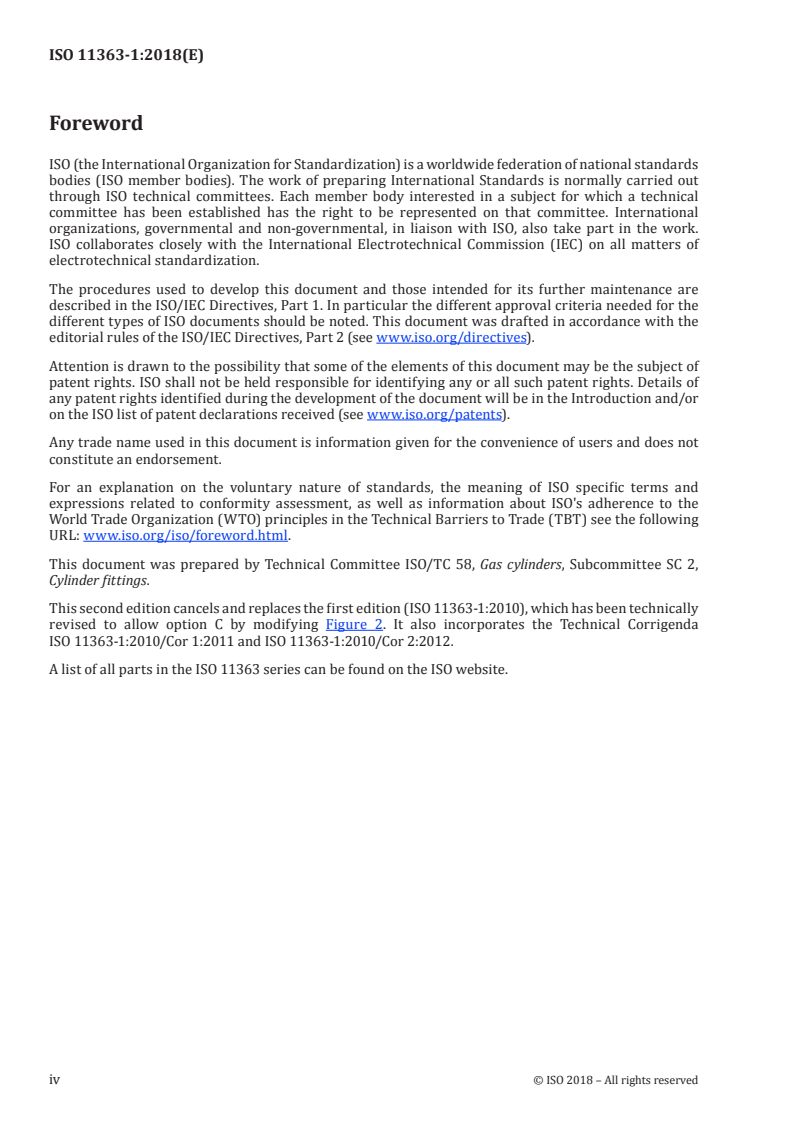

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following

URL: www .iso .org/ iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 58, Gas cylinders, Subcommittee SC 2,

Cylinder fittings.

This second edition cancels and replaces the first edition (ISO 11363-1:2010), which has been technically

revised to allow option C by modifying Figure 2. It also incorporates the Technical Corrigenda

ISO 11363-1:2010/Cor 1:2011 and ISO 11363-1:2010/Cor 2:2012.
A list of all parts in the ISO 11363 series can be found on the ISO website.
iv © ISO 2018 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 11363-1:2018(E)
Introduction

Gas cylinders intended to contain compressed, liquefied or dissolved gas under pressure are fitted

with accessories to allow release and refilling of gas. Hereinafter, the term “valve” will apply to such

accessories.

Where the connection between cylinder and valve is obtained by assembly of two taper threads (and

external one on the valve stem and an internal one in the cylinder neck), both will have the same

nominal taper, thread pitch and thread profile.
© ISO 2018 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 11363-1:2018(E)
Gas cylinders — 17E and 25E taper threads for connection
of valves to gas cylinders —
Part 1:
Specifications
1 Scope

This document specifies dimensions and tolerances for taper screw threads of nominal diameter

17,4 mm (designated as 17E) and 25,8 mm (designated as 25E) used for the connection of valves to gas

cylinders.
It does not cover the connection requirements for
— mechanical strength,
— gas tightness, and
— capability of repeated assembly and dismounting operations.
Gauge inspection is covered by ISO 11363-2.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
3.1 General
3.1.1
basic profile

theoretical profile, when the profile of the external thread coincides with the profile of the internal thread

3.1.2
design profile

profile which differs from the basic profile due to the radius of the root, necessary for manufacturing

and strength requirements

Note 1 to entry: For such a profile, manufacturing tolerances are taken into account.

© ISO 2018 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 11363-1:2018(E)
3.1.3
length of external thread
length of full form thread on the valve stem (3.1.8
...

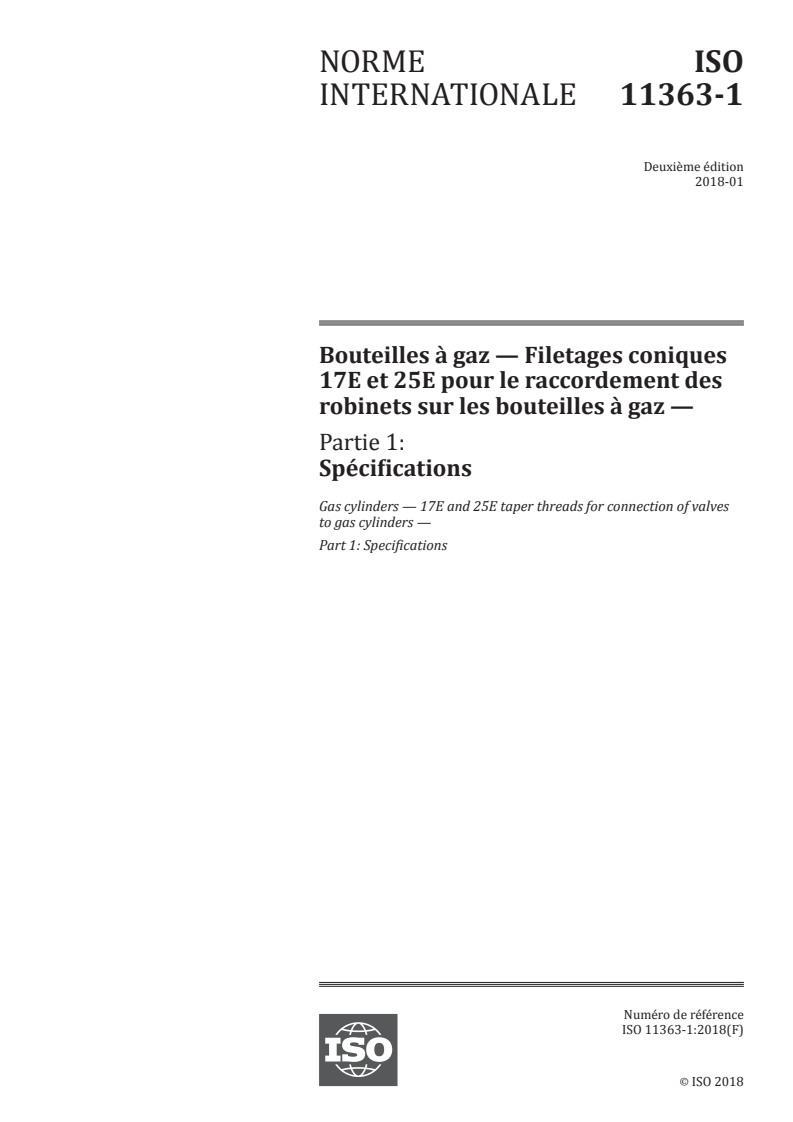

NORME ISO
INTERNATIONALE 11363-1
Deuxième édition
2018-01
Bouteilles à gaz — Filetages coniques
17E et 25E pour le raccordement des
robinets sur les bouteilles à gaz —
Partie 1:
Spécifications
Gas cylinders — 17E and 25E taper threads for connection of valves
to gas cylinders —
Part 1: Specifications
Numéro de référence
ISO 11363-1:2018(F)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 11363-1:2018(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 11363-1:2018(F)

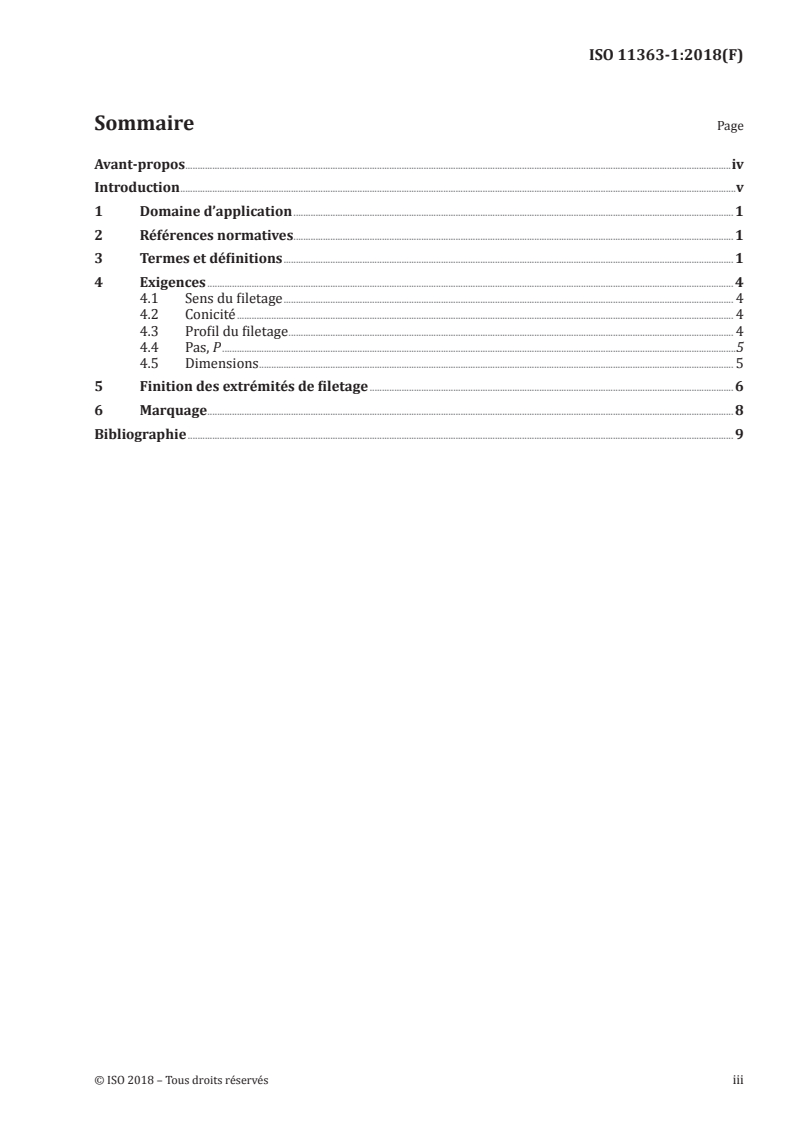

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Exigences ...................................................................................................................................................................................................................... 4

4.1 Sens du filetage ....................................................................................................................................................................................... 4

4.2 Conicité .......................................................................................................................................................................................................... 4

4.3 Profil du filetage ..................................................................................................................................................................................... 4

4.4 Pas, P .................................................................................................................................................................................................................5

4.5 Dimensions ................................................................................................................................................................................................. 5

5 Finition des extrémités de filetage .................................................................................................................................................... 6

6 Marquage ...................................................................................................................................................................................................................... 8

Bibliographie .............................................................................................................................................................................................................................. 9

© ISO 2018 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 11363-1:2018(F)

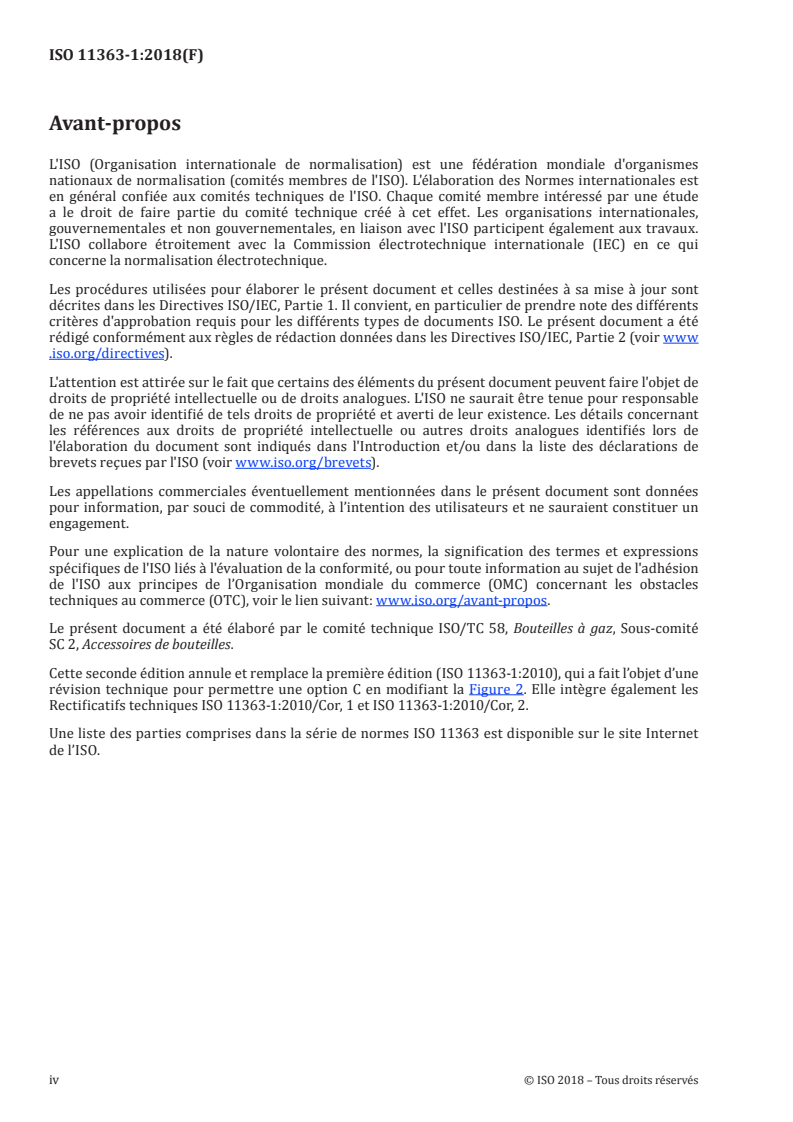

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 58, Bouteilles à gaz, Sous-comité

SC 2, Accessoires de bouteilles.

Cette seconde édition annule et remplace la première édition (ISO 11363-1:2010), qui a fait l’objet d’une

révision technique pour permettre une option C en modifiant la Figure 2. Elle intègre également les

Rectificatifs techniques ISO 11363-1:2010/Cor, 1 et ISO 11363-1:2010/Cor, 2.

Une liste des parties comprises dans la série de normes ISO 11363 est disponible sur le site Internet

de l’ISO.
iv © ISO 2018 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 11363-1:2018(F)
Introduction

Les bouteilles à gaz destinées à contenir des gaz comprimés, liquéfiés ou dissous sous pression sont

équipées d’accessoires permettant la vidange et le remplissage en gaz. Le terme «robinet» employé ci-

après s’applique à de tels accessoires.

Lorsque le raccordement du robinet sur la bouteille est obtenu par l’assemblage de deux filetages

coniques (un filetage extérieur sur la queue du robinet, et un filetage intérieur sur le goulot de la

bouteille), tous deux auront la même conicité nominale, le même pas et le même profil de filetage.

© ISO 2018 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 11363-1:2018(F)
Bouteilles à gaz — Filetages coniques 17E et 25E pour le
raccordement des robinets sur les bouteilles à gaz —
Partie 1:
Spécifications
1 Domaine d’application

Le présent document spécifie les dimensions et tolérances des filetages coniques à vis, de diamètre

nominal 17,4 mm (désigné 17E) et 25,8 mm (désigné 25E), utilisés pour raccorder les robinets sur les

bouteilles à gaz.
Il ne comporte pas les exigences de raccordement suivantes:
— résistance mécanique;
— étanchéité au gaz; et
— capacité à répéter les opérations de montage et de démontage.
La vérification par calibres est traitée dans l’ISO 11363-2.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/ ;

— ISO Online browsing platform: disponible à l’adresse http:// www .iso .org/ obp.

3.1 Généralités
3.1.1
profil de base

profil théorique, lorsque le profil du filetage extérieur coïncide avec le profil du filetage intérieur

3.1.2
profil de conception

profil qui diffère du profil de base du fait de l’arrondi du fond de filet, nécessaire par exigences de

fabrication et de résistance mécanique

Note 1 à l'article: Dans un tel profil, les tolérances de fabrication sont prises en compte.

© ISO 2018 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 11363-1:2018(F)
3.1.3
longueur du filetage extérieur

longueur de filets complets sur la queue de robinet (3.1.8), mesurée le long de l’axe du cône à partir du

plan de référence A (3.4.3)
Note 1 à l'article: Voir Figure 1, Tableau 1 et Tableau 3.
3.1.4
longueur de filetage intérieur

longueur de filets complets dans le goulot de la bouteille, mesurée le long de l’axe du cône à partir du

...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
