ISO 9073-17:2008

Textiles — Test methods for nonwovens — Part 17: Determination of water penetration (spray impact)

ISO 9073-17:2008 specifies a method for measuring the resistance of fabrics to the penetration of water by impact. The water penetration (spray impact) test is applicable to fabrics that are expected to exhibit a degree of water resistance or water repellency. The results obtained with this method depend on the water repellency of the fibres or the treatment applied to the finished material, as well as on the construction of the material.

Textiles — Méthodes d'essai pour nontissés — Partie 17: Détermination de la pénétration de l'eau (impact d'aérosol)

L'ISO 9073-17:2008 spécifie une méthode de mesurage de la résistance des étoffes à la pénétration de l'eau par impact. L'essai de pénétration de l'eau (impact d'aérosol) s'applique aux étoffes qui sont censées présenter une certaine résistance à l'eau ou hydrophobie. Les résultats obtenus avec la présente méthode dépendent de l'hydrophobicité des fibres ou du traitement appliqué sur le matériau fini, ainsi que de la contexture du matériau.

General Information

• Status: Published
• Publication Date: 07-May-2008
• ICS: 59.080.30 - Textile fabrics
• Technical Committee: ISO/TC 38 - Textiles
• Drafting Committee: ISO/TC 38 - Textiles
• Current Stage: 9093 - International Standard confirmed
• Start Date: 18-Apr-2022
• Completion Date: 12-Feb-2026

Relations

• Consolidates: EN ISO 9073-17:2008 - Textiles - Test methods for nonwovens - Part 17: Determination of water penetration (spray impact) (ISO 9073-17:2008)
• Effective Date: 12-Feb-2026

Overview

ISO 9073-17:2008 defines a standardized spray-impact method to measure the resistance of nonwoven fabrics to penetration by water. The test evaluates water repellency and the effect of finishing treatments and fabric construction by measuring the mass of water that passes through a fabric and is retained on a pre-weighed blotting paper. Results are reported in grams (to 0.01 g) and can be used to compare materials, validate finishes and support quality control.

Key measurable parameters specified in the standard include:

• Specimen size: cut 175 mm × 325 mm (long dimension in machine direction)
• Blotting paper: 150 mm × 225 mm with tightly controlled absorbency and density per clause 5.1
• Test water: 500 ml distilled water at (27 ± 1) °C
• Clamp mass: modified clamp providing a total weight of 454 g
• Timing: weigh blotter before and immediately after spray; insert drip catcher 2 s after continuous flow stops

Key Topics

• Principle: The fabric is clamped over a pre-weighed blotting sheet; water is sprayed onto the fabric and the increase in blotter mass quantifies water penetration.
• Materials & apparatus: specific blotting paper characteristics, impact penetration tester (spray head, funnel, baffle), laboratory balance (0.01 g), stopwatch and drip catcher.
• Procedure highlights: condition specimens per ISO 139, follow sampling plan (ISO 3951-5), use specified water volume and temperature, avoid contamination that alters wetting.
• Calculation & reporting: report individual results, average and standard deviation; include material type, number of test pieces, testing conditions and any deviations.
• Reproducibility considerations: Annex A emphasizes sensitivity to blotting paper quality and apparatus calibration; poor blotter properties or incorrect calibration increase variability.

Applications

ISO 9073-17 is practical for:

• Quality control (QC): batch verification of water resistance for nonwoven products.
• Material selection: comparing water repellency across substrates or finishes.
• Finish evaluation: assessing effectiveness and durability of water-repellent treatments.
• Product development: predicting rain-penetration resistance for protective textiles and single-use goods.

The method supports objective, repeatable comparisons when prescribed materials and calibration procedures are followed.

Related Standards

• ISO 9073-1: Mass per unit area
• ISO 9073-2: Thickness
• ISO 9073-6: Absorption (referenced for blotter absorbency)
• ISO 9073-15: Air permeability
• ISO 9073-16: Resistance to penetration by water (hydrostatic pressure)
• ISO 139: Standard atmosphere for conditioning and testing

Practical tip: use only blotting paper that meets clause 5.1 and ensure the impact penetration tester is calibrated to maintain reliable, reproducible results.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 9073-17
First edition
2008-05-15
Textiles — Test methods for
nonwovens —
Part 17:
Determination of water penetration (spray
impact)
Textiles — Méthodes d'essai pour nontissés —
Partie 17: Détermination de la pénétration de l'eau (impact d'aérosol)

Reference number
©
ISO 2008
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2008
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2008 – All rights reserved

Contents Page
Foreword. iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions. 1
4 Principle. 1
5 Materials and reagents. 2
6 Apparatus . 2
7 Procedure . 2
8 Calculation. 3
9 Test report . 3
Annex A (informative) General information regarding reproducibility . 6

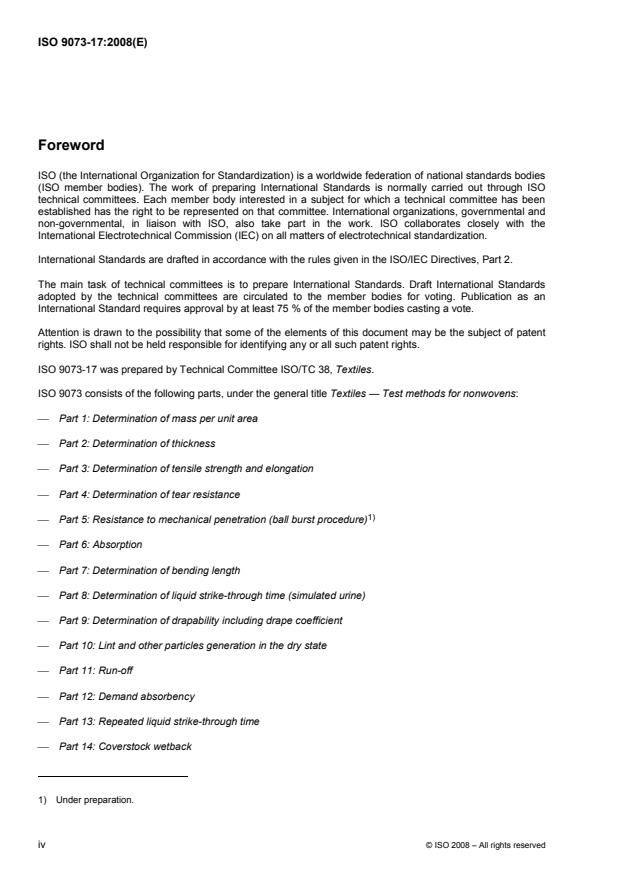

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 9073-17 was prepared by Technical Committee ISO/TC 38, Textiles.
ISO 9073 consists of the following parts, under the general title Textiles — Test methods for nonwovens:
⎯ Part 1: Determination of mass per unit area
⎯ Part 2: Determination of thickness
⎯ Part 3: Determination of tensile strength and elongation
⎯ Part 4: Determination of tear resistance
1)
⎯ Part 5: Resistance to mechanical penetration (ball burst procedure)
⎯ Part 6: Absorption
⎯ Part 7: Determination of bending length
⎯ Part 8: Determination of liquid strike-through time (simulated urine)
⎯ Part 9: Determination of drapability including drape coefficient
⎯ Part 10: Lint and other particles generation in the dry state
⎯ Part 11: Run-off
⎯ Part 12: Demand absorbency
⎯ Part 13: Repeated liquid strike-through time
⎯ Part 14: Coverstock wetback
1) Under preparation.
iv © ISO 2008 – All rights reserved

⎯ Part 15: Determination of air permeability
⎯ Part 16: Determination of resistance to penetration by water (hydrostatic pressure)
⎯ Part 17: Determination of water penetration (spray impact)
⎯ Part 18: Determination of breaking strength and elongation of nonwoven materials using the grab tensile
test
INTERNATIONAL STANDARD ISO 9073-17:2008(E)

Textiles — Test methods for nonwovens —
Part 17:
Determination of water penetration (spray impact)
1 Scope
This part of ISO 9073 specifies a method for measuring the resistance of fabrics to the penetration of water by
impact.
The water penetration (spray impact) test is applicable to fabrics that are expected to exhibit a degree of water
resistance or water repellency.
The results obtained with this method depend on the water repellency of the fibres or the treatment applied to
the finished material, as well as on the construction of the material.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 139, Textiles — Standard atmospheres for conditioning and testing
ISO 3951-5, Sampling procedures for inspection by variables — Part 5: Sequential sampling plans indexed by
acceptance quality limit (AQL) for inspection by variables (known standard deviation)
ISO 9073-6, Textiles ― Test method for nonwovens
...

NORME ISO
INTERNATIONALE 9073-17
Première édition
2008-05-15
Textiles — Méthodes d'essai pour
nontissés —
Partie 17:
Détermination de la pénétration de l'eau
(impact d'aérosol)
Textiles — Test methods for nonwovens —
Part 17: Determination of water penetration (spray impact)

Numéro de référence
©
ISO 2008
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2008
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2008 – Tous droits réservés

Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions. 1
4 Principe. 1
5 Matériaux et réactifs . 2
6 Appareillage . 2
7 Mode opératoire . 2
8 Calcul . 3
9 Rapport d'essai . 3
Annexe A (informative) Informations générales relatives à la reproductibilité . 6

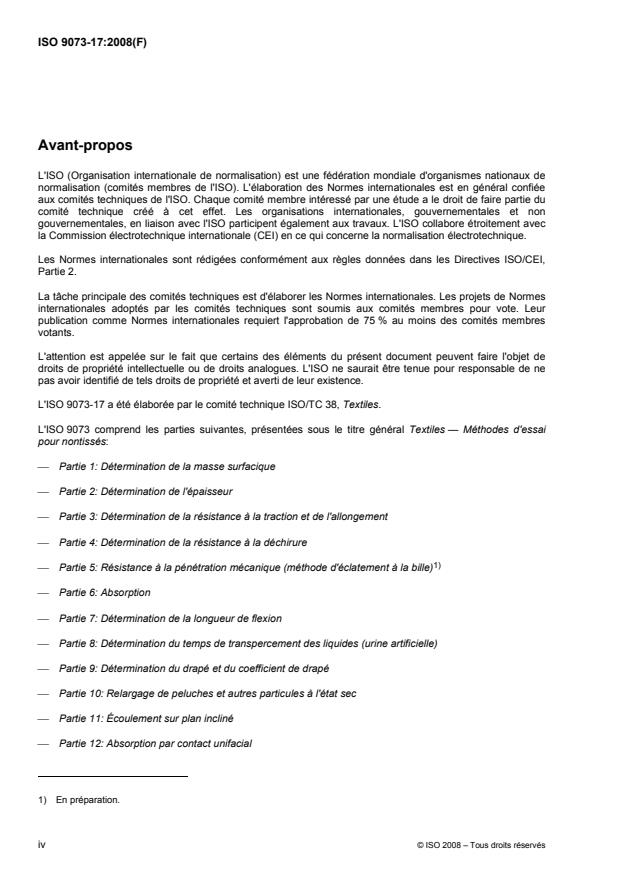

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 9073-17 a été élaborée par le comité technique ISO/TC 38, Textiles.
L'ISO 9073 comprend les parties suivantes, présentées sous le titre général Textiles — Méthodes d'essai
pour nontissés:
⎯ Partie 1: Détermination de la masse surfacique
⎯ Partie 2: Détermination de l'épaisseur
⎯ Partie 3: Détermination de la résistance à la traction et de l'allongement
⎯ Partie 4: Détermination de la résistance à la déchirure
1)
⎯ Partie 5: Résistance à la pénétration mécanique (méthode d'éclatement à la bille)
⎯ Partie 6: Absorption
⎯ Partie 7: Détermination de la longueur de flexion
⎯ Partie 8: Détermination du temps de transpercement des liquides (urine artificielle)
⎯ Partie 9: Détermination du drapé et du coefficient de drapé
⎯ Partie 10: Relargage de peluches et autres particules à l'état sec
⎯ Partie 11: Écoulement sur plan incliné
⎯ Partie 12: Absorption par contact unifacial

1) En préparation.
iv © ISO 2008 – Tous droits réservés

⎯ Partie 13: Temps de transpercement successifs des liquides
⎯ Partie 14: Remouillage de l'enveloppe
⎯ Partie 15: Détermination de la perméabilité à l'air
⎯ Partie 16 : Détermination de la résistance à la pénétration de l'eau (pression hydrostatique)
⎯ Partie 17: Détermination de la pénétration de l'eau (impact d'aérosol)
⎯ Partie 18: Détermination de la résistance à la rupture et de l'allongement de matériaux nontissés par
l'essai de traction à l'arrachement

NORME INTERNATIONALE ISO 9073-17:2008(F)

Textiles — Méthodes d'essai pour nontissés —
Partie 17:
Détermination de la pénétration de l'eau (impact d'aérosol)
1 Domaine d'application
La présente partie de l'ISO 9073 spécifie une méthode de mesurage de la résistance des étoffes à la
pénétration de l'eau par impact.
L'essai de pénétration de l'eau (impact d'aérosol) s'applique aux étoffes qui sont censées présenter une
certaine résistance à l'eau ou hydrophobie.
Les résultats obtenus avec la présente méthode dépendent de l'hydrophobicité des fibres ou du traitement
appliqué sur le matériau fini, ainsi que de la contexture du matériau.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 139, Textiles — Atmosphères normales de conditionnement et d'essai
ISO 3951-5, Règles d'échantillonnage pour les contrôles par mesures — Partie 5: Plans d'échantillonnage
séquentiels indexés d'après la limite d'acceptation de qualité (LAQ) pour l'inspection par variables (écart-type
connu)
ISO 9073-6, Textiles — Méthodes d'essai pour nontissés — Partie 6: Absorption
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
résistance à l'eau des nontissés
aptitude de l'étoffe à résister au mouillage et à la pénétration de
...
