ISO 6940:2026

Textile fabrics — Burning behaviour — Determination of ease of ignition of vertically oriented specimens

This document specifies a method for the measurement of ease of ignition of vertically oriented textile fabrics and industrial products in the form of single or multi-component textile fabrics (coated, quilted, multilayered, sandwich constructions, and similar combinations), when subjected to a small, defined flame.

Étoffes — Comportement au feu — Détermination de la facilité d'allumage d'éprouvettes orientées verticalement

Le présent document spécifie une méthode permettant de mesurer la facilité d’allumage des étoffes et produits industriels orientés verticalement par rapport à une flamme définie de petite taille; il peut s’agir d’étoffes simples ou complexes (textiles enduits, ouatés, multicouches, en sandwich et autres structures similaires).

General Information

• Status: Published
• Publication Date: 12-May-2026
• ICS: 13.220.40 - Ignitability and burning behaviour of materials and products
• ICS: 59.080.30 - Textile fabrics
• Technical Committee: ISO/TC 38 - Textiles
• Drafting Committee: ISO/TC 38 - Textiles
• Current Stage: 6060 - International Standard published
• Start Date: 13-May-2026
• Due Date: 18-Sep-2026
• Completion Date: 13-May-2026

Relations

• Consolidates: FprEN ISO 6940 - Textile fabrics - Burning behaviour - Determination of ease of ignition of vertically oriented specimens (ISO/FDIS 6940:2026)
• Effective Date: 12-Feb-2026
• Revises: ISO 6940:2004 - Textile fabrics — Burning behaviour — Determination of ease of ignition of vertically oriented specimens
• Effective Date: 21-Sep-2024

Overview

ISO 6940:2026 is an international standard that specifies a method for assessing the burning behaviour-specifically, the ease of ignition-of vertically oriented textile fabrics. Developed by the International Organization for Standardization (ISO), this standard applies to single and multi-component textile fabrics, including coated, quilted, multilayer, sandwich, and similar constructions. The test method involves exposure of fabric specimens to a small, defined flame under controlled conditions to determine how easily they ignite.

Measuring textile flammability is critical for fire safety compliance, risk assessment, and quality assurance across the textile and manufacturing industries. ISO 6940:2026 provides a consistent framework for laboratories and manufacturers to evaluate and compare ignition resistance, helping ensure safer textile products and industry practices.

Key Topics

• Ignition Behaviour: The central focus is determining the minimum flame application time that results in sustained combustion of vertically oriented textile specimens. Two procedures are described: surface ignition and bottom edge ignition.
• Test Apparatus and Conditions:
  • Specialized mounting frame and burner setup.
  • Use of commercial grade propane or butane gases.
  • Controlled ambient conditions for temperature, humidity, and air movement.
• Sampling and Specimen Preparation: Specifies the dimensions, number, and orientation of test specimens. Also addresses conditioning procedures before testing.
• Test Procedures:
  • Procedures for applying flame at the surface or bottom edge of the test specimen.
  • Accurate timing and measurement using calibrated timing devices.
  • Stepwise approach to determine the shortest time to ignition through iterative testing.
• Safety and Precautions: Requirements for ventilation, safe equipment construction, and operator protection to handle combustion byproducts and maintain a safe testing environment.
• Data Reporting: Detailed guidelines for documenting test parameters, results, and any deviations from the standard procedure.

Applications

ISO 6940:2026 is widely used in several sectors where fire safety and textile performance are priorities:

• Textile Manufacturing: Evaluates the flammability risk of fabrics used in apparel, upholstery, curtains, and industrial textiles.
• Public and Commercial Interiors: Assists in ensuring compliance for fabrics utilized in hospitals, hotels, cinemas, and public spaces where stringent fire safety standards must be met.
• Product Development: Supports R&D by offering a standardized method for comparing the ignition characteristics of new materials, coatings, or fabric assemblies.
• Quality Assurance and Regulatory Compliance: Helps manufacturers and suppliers demonstrate conformance to international textile flammability regulations.
• Testing Laboratories: Provides guidance for accredited labs conducting textile flammability testing as part of certification, safety assessments, or comparative studies.

Related Standards

For comprehensive fire testing and terminology in the textile sector, consider these related standards:

• ISO 4880: Burning behaviour of textiles and textile products – Vocabulary. Provides essential definitions for terms used in textile fire testing.
• ISO 6941: Textile fabrics – Burning behaviour – Measurement of flame spread properties of vertically oriented specimens. Complementary to ISO 6940, this standard focuses on the measurement of flame spread, rather than ignition.
• ISO 2768-1: General tolerances – Part 1: Tolerances for linear and angular dimensions without individual tolerance indications. Referenced for equipment tolerances in apparatus construction.

Practical Value

By following ISO 6940:2026, organizations can:

• Benchmark and select materials with demonstrated ignition resistance.
• Ensure workplace and consumer safety through reliable burn behaviour testing.
• Meet legal and market requirements for flammability performance.
• Provide consistent and repeatable results that facilitate global trade and recognition.

ISO 6940:2026 is a pivotal tool for advancing textile fire safety and assuring the quality and compliance of textile products worldwide.

Standards Content (Sample)

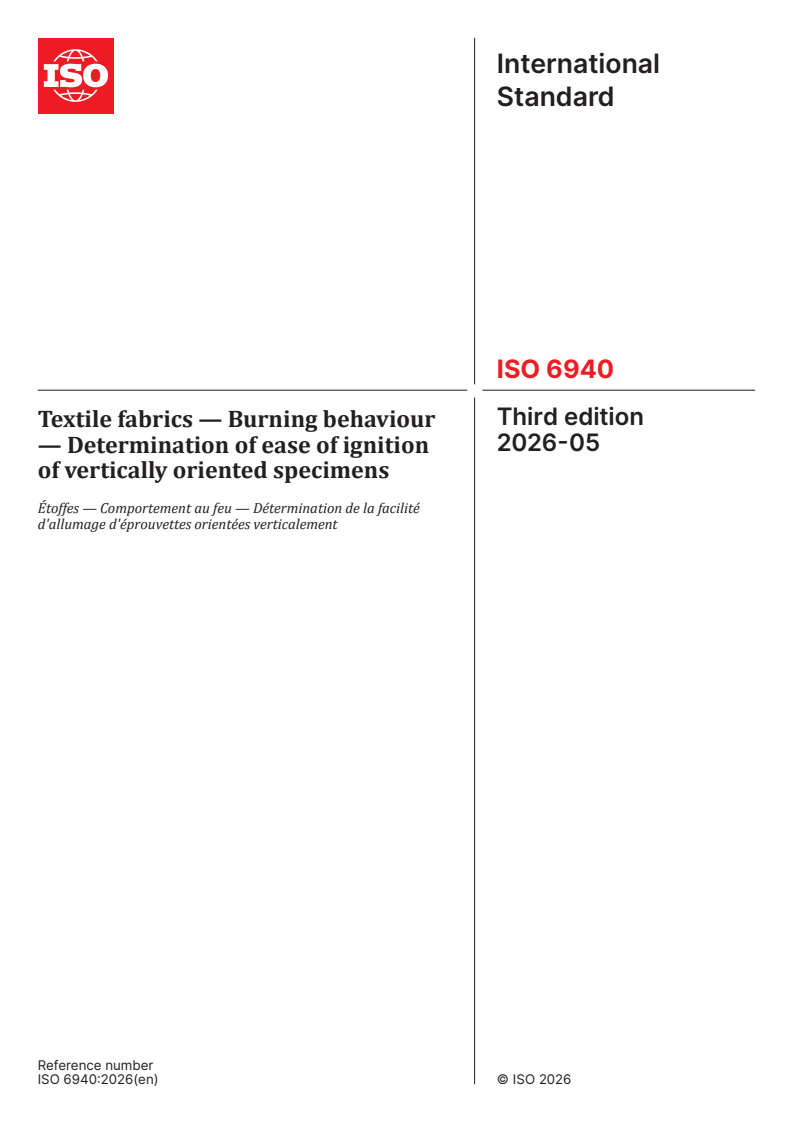

International
Standard
ISO 6940
Third edition
Textile fabrics — Burning behaviour
2026-05
— Determination of ease of ignition
of vertically oriented specimens
Étoffes — Comportement au feu — Détermination de la facilité
d'allumage d'éprouvettes orientées verticalement
Reference number
© ISO 2026
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii

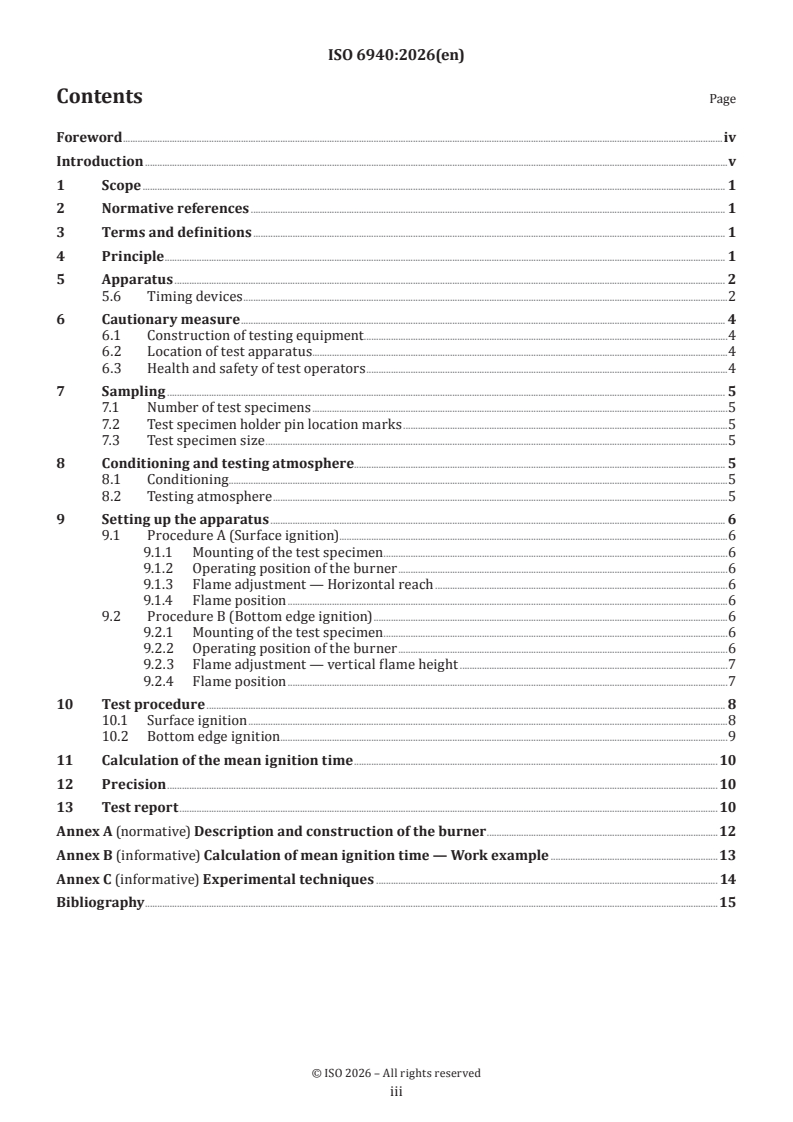

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Apparatus . 2
5.6 Timing devices .2
6 Cautionary measure . 4
6.1 Construction of testing equipment . .4
6.2 Location of test apparatus.4
6.3 Health and safety of test operators .4
7 Sampling . 5
7.1 Number of test specimens .5
7.2 Test specimen holder pin location marks .5
7.3 Test specimen size .5
8 Conditioning and testing atmosphere. 5
8.1 Conditioning.5
8.2 Testing atmosphere .5
9 Setting up the apparatus . 6
9.1 Procedure A (Surface ignition).6
9.1.1 Mounting of the test specimen .6
9.1.2 Operating position of the burner .6
9.1.3 Flame adjustment — Horizontal reach .6
9.1.4 Flame position .6
9.2 Procedure B (Bottom edge ignition) .6
9.2.1 Mounting of the test specimen .6
9.2.2 Operating position of the burner .6
9.2.3 Flame adjustment — vertical flame height .7
9.2.4 Flame position .7
10 Test procedure . 8
10.1 Surface ignition .8
10.2 Bottom edge ignition.9
11 Calculation of the mean ignition time . 10
12 Precision . 10
13 Test report . 10
Annex A (normative) Description and construction of the burner .12
Annex B (informative) Calculation of mean ignition time — Work example .13
Annex C (informative) Experimental techniques . 14
Bibliography .15

iii

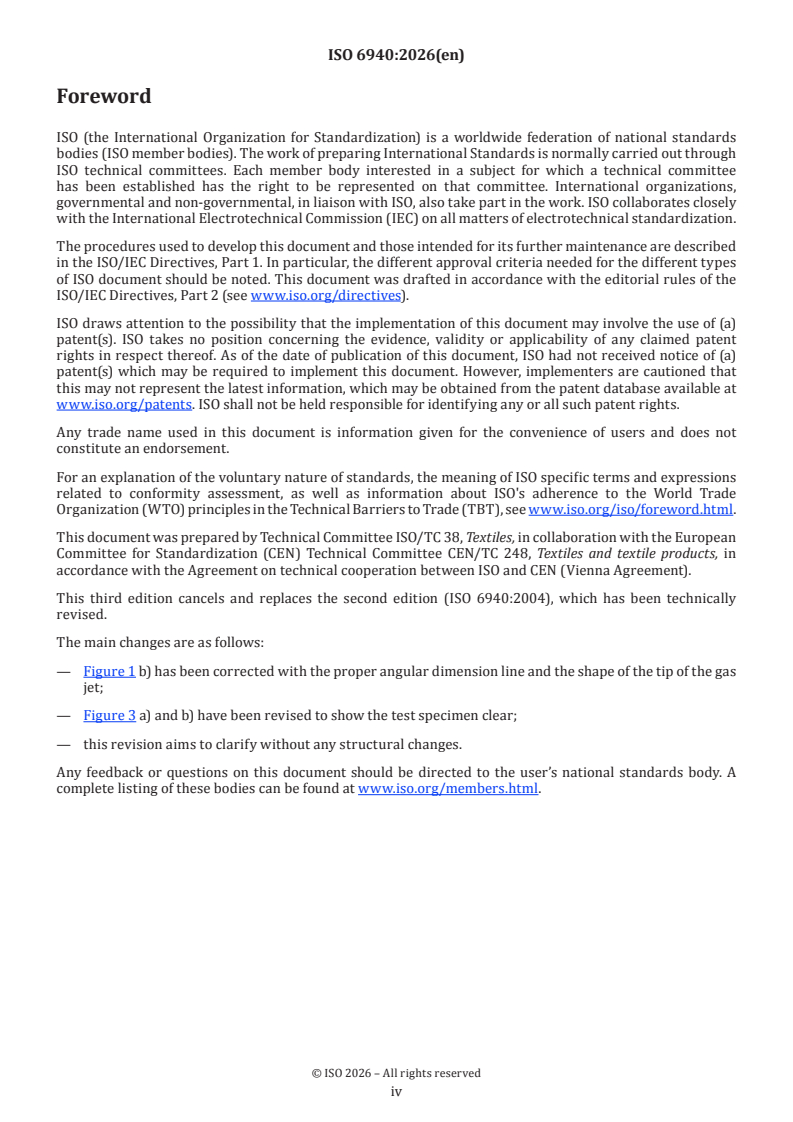

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 38, Textiles, in collaboration with the European
Committee for Standardization (CEN) Technical Committee CEN/TC 248, Textiles and textile products, in
accordance with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This third edition cancels and replaces the second edition (ISO 6940:2004), which has been technically
revised.
The main changes are as follows:
— Figure 1 b) has been corrected with the proper angular dimension line and the shape of the tip of the gas
jet;
— Figure 3 a) and b) have been revised to show the test specimen clear;
— this revision aims to clarify without any structural changes.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.

iv
Introduction
This method is one of two closely related methods of test for the inflammability of textiles. It determines the
[1] [2]
ease of ignition as defined in ISO 4880 . The other method measures flame spread time ISO 6941 .
The method specified in this document assesses the properties of textile fabrics in response to flame contact
under controlled conditions. There is a possibility that results do not apply in situations where there is
restricted air supply or exposure to large sources of intense heat.
The influence of seams on the behaviour of textile fabrics can be determined by this method, the seam being
positioned within the test specimen to be subjected to the test flame. Whenever practicable, trimmings are
tested as part of the textile fabric assembly on which they are, or will be, used.

v
International Standard ISO 6940:2026(en)
Textile fabrics — Burning behaviour — Determination of ease
of ignition of vertically oriented specimens
1 Scope
This document specifies a method for the measurement of ease of ignition of vertically oriented textile
fabrics and industrial products in the form of single or multi-component textile fabrics (coated, quilted,
multilayered, sandwich constructions, and similar combinations), when subjected to a small, defined flame.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 4880, Burning behaviour of textiles and textile products — Vocabulary
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 4880 and the following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
flame application time
time for which the ignition (3.3) flame is applied to the test specimen
3.2
afterflame time
length of time for which a material continues to flame under specified test conditions, after the ignition (3.3)
source has been removed
Note 1 to entry: Afterflame time is measured to the nearest second and afterflame times of less than 1,0 s is recorded
as zero.
3.3
ignition
initiation of combustion
3.4
sustained combustion
flaming of the test specimen which gives an afterflame time (3.2) of 5 s or more or which reaches the top or
vertical edges in less than 5 s
4 Principle
A defined flame from a specified burner is applied to the surface or bottom edge of test specimens which are
vertically oriented.
The mean ignition time is determined as the weighted mean of the measured flame application times
required to obtain sustained combustion of the test specimens.
5 Apparatus
5.1 Mounting frame, constructed to a design capable of holding the gas burner (5.2, see Figure 1) and the
test specimen holder (5.3, see Figure 2) in the specified relative orientation (see Figure 3).
5.2 Gas burner, as described in Annex A, capable of being moved from a standby position, where the tip of
the burner is at least 75 mm from the test specimen, to either the horizontal or inclined operating position
(see Figure 3).
5.3 Test specimen holder, consisting of a rectangular metal frame having a test specimen support pin at
each corner of a rectangle of length 190 mm by width 70 mm (see Figure 2). The pins for supporting the test
specimen have a maximum diameter of 2 mm and a length of at least 26 mm.
NOTE Longer pins can be needed for mounting thick or multilayer test specimens.
For the purpose of locating the test specimen in a plane at least 20 mm away from the frame (see 9.1.1 and
9.2.1), a spacer stub of 2 mm diameter and a length of at least 20 mm shall be positioned adjacent to each of
the four pins.
5.4 Template, flat and rigid, made of a suitable material and a size corresponding to the size of the test
specimen (200 mm × 80 mm).
Holes approximately 4 mm in diameter are drilled in each corner of the template and positioned so that
the distances between the centres of the holes correspond to the distances between the pins on the test
specimen holder (see Figure 2). The holes should be located equidistant about the vertical centreline of the
template.
5.5 Gas, commercial grade propane or butane or butane/propane mixtures.
NOTE Commercial grade propane is generally used.
5.6 Timing devices
5.6.1 A timing device to control and measure the flame application time, which can be set at 1 s and
adjusted at 1 s intervals to an accuracy of 0,2 s or better.
5.6.2 Three timing devices reading to 0,2 s or better are required to measure the afterflame time. This
device is started, preferably automatically, at the instant of test flame termination or removal, and is stopped
manually.
Dimensions in millimetres
Key
1 gas jet
2 burner tube
3 flame stabilizer
4 choke tube
5 notch
6 gas mixing zone
7 diffusion zone
8 air chamber
9 gas outlet
a Fitted during assembly.
b Deburring.
[3]
NOTE Tolerance according to ISO 2768-1-m (see ISO 2768-1 ) if not otherwise indicated.
Figure 1 — Gas burner
Dimensions in millimetres
Key
1 test specimen
2 spacer stub
3 mounting pin
[3]
NOTE Tolerance according to ISO 2768-1-m (see ISO 2768-1 ) if not otherwise indicated.
Figure 2 — Test specimen holder
6 Cautionary measure
6.1 Construction of testing equipment
Some products of combustion are corrosive. The equipment shall be constructed of material that will not be
adversely affected by the fumes.
6.2 Location of test apparatus
The volume of air surrounding the test location shall not have any influence on testing. Where an open-
fronted cabinet is used for the test, provision shall be made to allow the test specimen to be mounted at least
300 mm from any wall.
6.3 Health and safety of test operators
Burning of materials can produce smoke and toxic gases that can affect the health of operators. Between
tests, the atmosphere of the testing location, which shall be of adequate dimensions to avoid endangering the

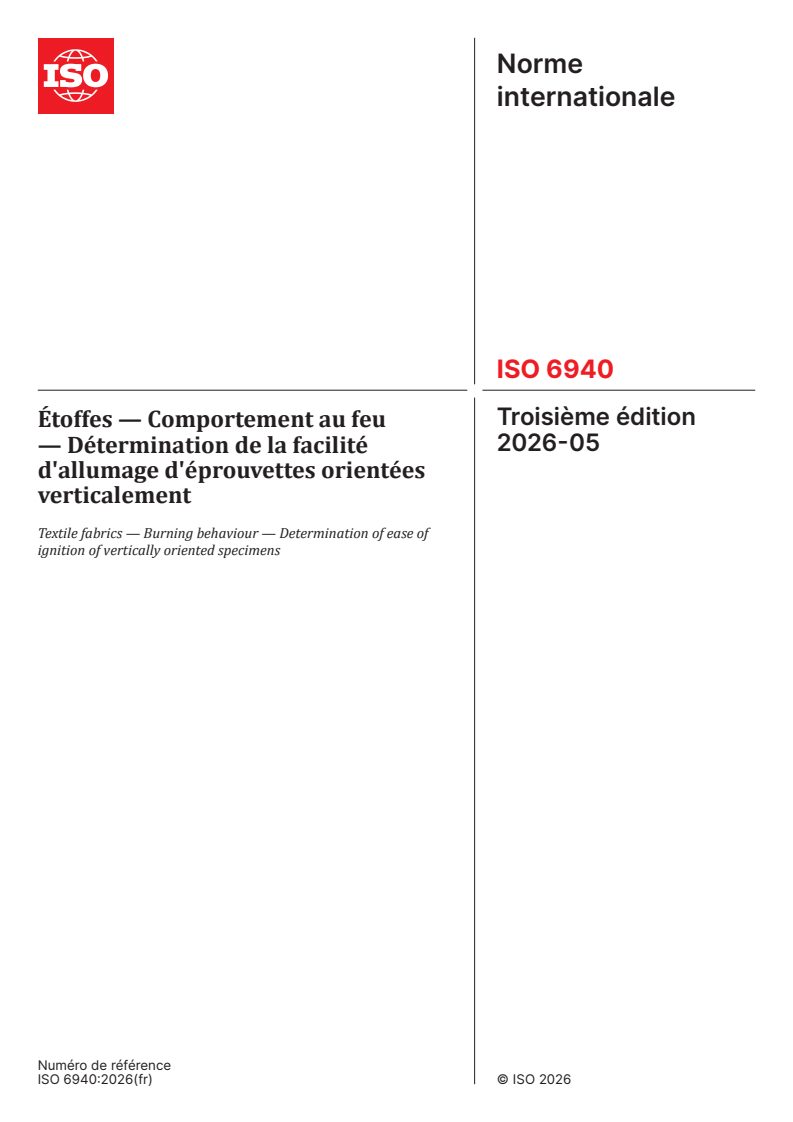

IS
...

Norme
internationale
ISO 6940
Troisième édition
Étoffes — Comportement au feu
2026-05
— Détermination de la facilité
d'allumage d'éprouvettes orientées
verticalement
Textile fabrics — Burning behaviour — Determination of ease of
ignition of vertically oriented specimens
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2026
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii

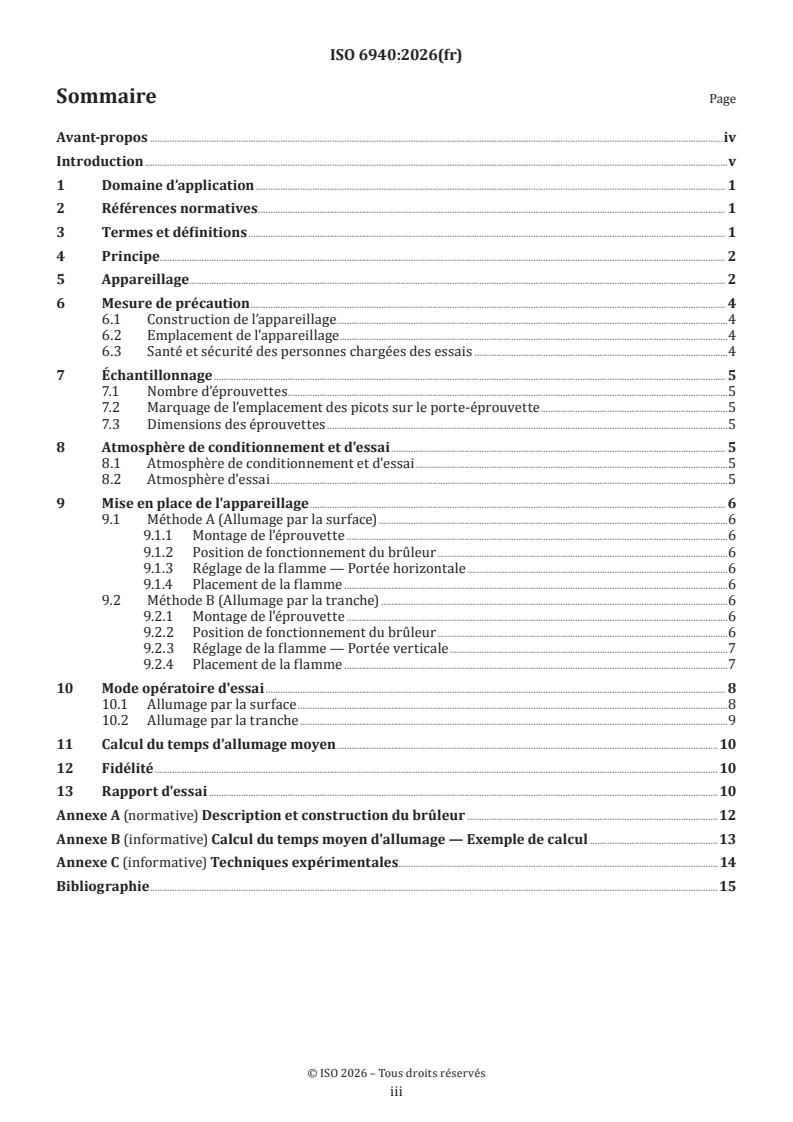

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe. 2
5 Appareillage . 2
6 Mesure de précaution . 4
6.1 Construction de l’appareillage .4
6.2 Emplacement de l'appareillage.4
6.3 Santé et sécurité des personnes chargées des essais .4
7 Échantillonnage . 5
7.1 Nombre d’éprouvettes .5
7.2 Marquage de l’emplacement des picots sur le porte-éprouvette .5
7.3 Dimensions des éprouvettes .5
8 Atmosphère de conditionnement et d'essai . 5
8.1 Atmosphère de conditionnement et d'essai .5
8.2 Atmosphère d'essai .5
9 Mise en place de l'appareillage . 6
9.1 Méthode A (Allumage par la surface) .6
9.1.1 Montage de l'éprouvette .6
9.1.2 Position de fonctionnement du brûleur .6
9.1.3 Réglage de la flamme — Portée horizontale .6
9.1.4 Placement de la flamme .6
9.2 Méthode B (Allumage par la tranche) .6
9.2.1 Montage de l'éprouvette .6
9.2.2 Position de fonctionnement du brûleur .6
9.2.3 Réglage de la flamme — Portée verticale .7
9.2.4 Placement de la flamme .7
10 Mode opératoire d'essai . 8
10.1 Allumage par la surface .8
10.2 Allumage par la tranche .9
11 Calcul du temps d'allumage moyen .10
12 Fidélité . 10
13 Rapport d'essai . 10
Annexe A (normative) Description et construction du brûleur .12
Annexe B (informative) Calcul du temps moyen d'allumage — Exemple de calcul .13
Annexe C (informative) Techniques expérimentales. 14
Bibliographie .15

iii

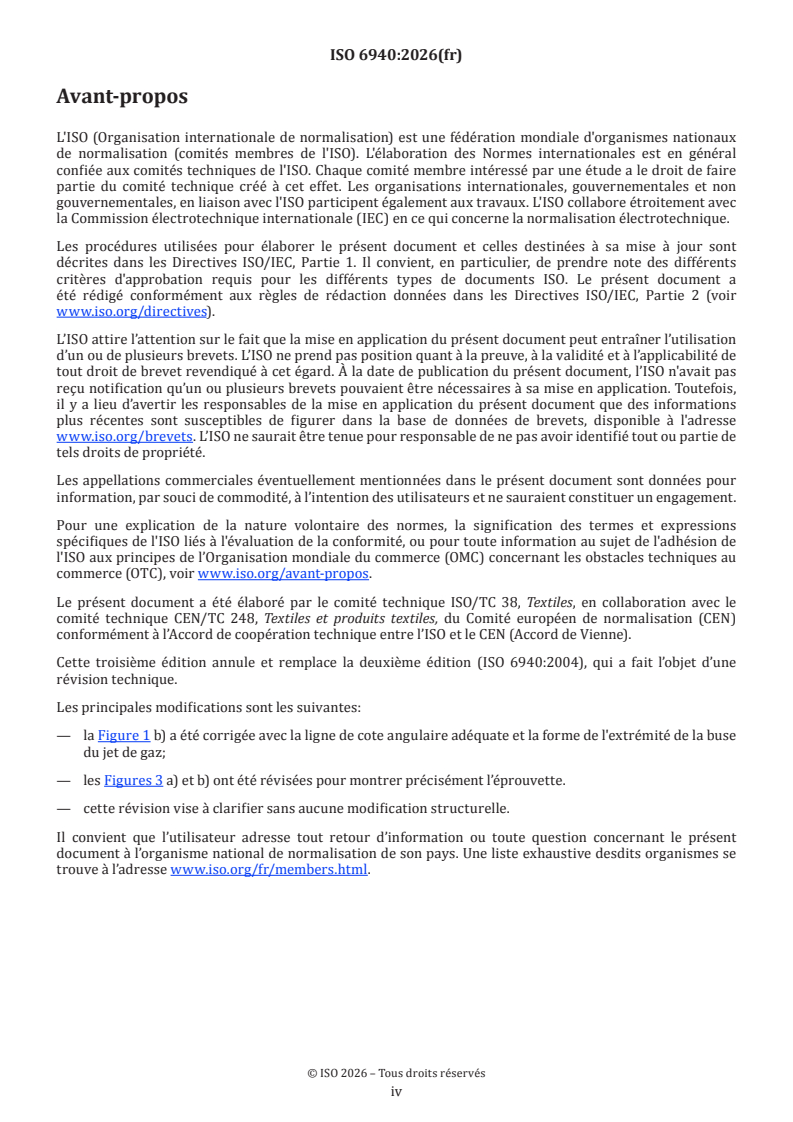

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n'avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 38, Textiles, en collaboration avec le
comité technique CEN/TC 248, Textiles et produits textiles, du Comité européen de normalisation (CEN)
conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 6940:2004), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— la Figure 1 b) a été corrigée avec la ligne de cote angulaire adéquate et la forme de l'extrémité de la buse
du jet de gaz;
— les Figures 3 a) et b) ont été révisées pour montrer précisément l’éprouvette.
— cette révision vise à clarifier sans aucune modification structurelle.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.

iv
Introduction
La méthode décrite dans le présent document est l’une des deux méthodes très proches utilisées pour les
essais d’inflammabilité des étoffes. Elle permet de déterminer la «facilité d’allumage» dont le terme est
[1] [2]
défini dans l’ISO 4880. L’autre méthode mesurant la «durée de propagation de flamme» ISO 6941 .
La méthode spécifiée dans le présent document évalue les propriétés des étoffes en réaction à un contact
avec une flamme dans des conditions maîtrisées. Il se peut que les résultats ne soient pas transposables aux
situations avec apport d’air réduit ou d’exposition à des sources importantes de chaleur intense.
L’influence des coutures sur le comportement des étoffes peut être déterminée à l’aide de cette méthode,
en incluant la couture dans l’éprouvette de façon à la soumettre à la flamme d’essai. Il convient autant que
possible de soumettre les passementeries à l’essai comme éléments de l’assemblage d’étoffe avec lequel elles
sont ou seront utilisées.
v
Norme internationale ISO 6940:2026(fr)
Étoffes — Comportement au feu — Détermination de la
facilité d'allumage d'éprouvettes orientées verticalement
1 Domaine d’application
Le présent document spécifie une méthode permettant de mesurer la facilité d’allumage des étoffes et
produits industriels orientés verticalement par rapport à une flamme définie de petite taille; il peut s’agir
d’étoffes simples ou complexes (textiles enduits, ouatés, multicouches, en sandwich et autres structures
similaires).
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 4880, Comportement au feu des textiles et des produits textiles — Vocabulaire
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l' ISO 4880 ainsi que les suivants
s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
durée d’application de flamme
durée pendant laquelle la flamme d’allumage (3.3) est appliquée à l’éprouvette
3.2
durée de persistance de flamme
durée pendant laquelle un matériau continue à flamber dans des conditions d’essai spécifiées, après retrait
de la source d’allumage (3.3)
Note 1 à l'article: La durée de persistance de flamme est mesurée à la seconde près et les durées inférieures à 1,0 s sont
enregistrées comme égales à zéro.
3.3
allumage
démarrage d’une combustion
3.4
combustion soutenue
réaction de l’éprouvette se consumant avec une durée de persistance de flamme (3.2) supérieure ou égale à
5 s ou avec des flammes atteignant le bord supérieur ou les bords verticaux en moins de 5 s

4 Principe
Une flamme d’allumage définie provenant d’un brûleur spécifié est mise en contact avec la surface ou le bord
inférieur d’éprouvettes en position verticale.
Le temps moyen d’allumage est déterminé à partir de la moyenne pondérée des durées mesurées nécessaires
pour obtenir une combustion soutenue des éprouvettes.
5 Appareillage
5.1 Support, conçu et construit pour maintenir le brûleur à gaz (5.2, voir Figure 1) et le porte-éprouvette
(5.3, voir Figure 2) dans l’orientation relative spécifiée (voir Figure 3).
5.2 Brûleur à gaz, conforme à la description de l’Annexe A, pouvant être déplacé de sa position d’attente,
dans laquelle son extrémité se trouve à au moins 75 mm de l’éprouvette, à sa position de fonctionnement
horizontale ou inclinée, (voir Figure 3).
5.3 Porte-éprouvette, constitué d'un cadre rectangulaire en métal, de 190 mm de longueur et de 70 mm
de largeur, dont chaque coin est muni d'un picot de maintien de l'éprouvette, voir Figure 2. Les picots de
maintien de l'éprouvette ont un diamètre maximal de 2 mm et une longueur minimale de 26 mm.
NOTE Il peut être nécessaire d’utiliser des picots plus longs pour fixer des éprouvettes plus épaisses ou à
multicouches.
Pour que l'éprouvette se trouve dans un plan situé à au moins 20 mm du cadre (voir 9.1.1 et 9.2.1), placer une
entretoise de 2 mm de diamètre et d'au moins 20 mm de longueur à côté de chacun des quatre picots.
5.4 Gabarit, plat, en matériau rigide approprié et de dimensions correspondant à celles de l’éprouvette
(200 mm × 80 mm).
Des trous d'environ 4 mm de diamètre sont réalisés dans chaque coin du gabarit à des emplacements tels que
les distances entre le centre des trous correspondent aux écartements entre les picots du porte-éprouvette
(voir Figure 2). Il convient que les trous soient situés à égale distance de part et d'autre de l'axe médian
vertical du gabarit.
5.5 Gaz, propane ou butane commercial ou mélanges de butane et propane.
NOTE Du gaz propane commercial est généralement utilisé.
5.6 Dispositifs de chronométrage
5.6.1 Un dispositif de chronométrage permettant de maîtriser et de mesurer la durée d'application de
flamme et qui peut être réglé sur 1 s avec des intervalles de 1 s et une précision égale ou inférieure à 0,2 s.
5.6.2 Trois dispositifs de chronométrage d'une précision égale ou inférieure à 0,2 s pour mesurer la durée
de persistance de flamme. Ces dispositifs se déclenchent, de préférence automatiquement, à la fin de la durée
d'application de flamme ou à son retrait, et sont arrêtés manuellement.

Dimensions en millimètres
Légende
1 buse de jet de gaz
2 tube du brûleur
3 stabilisateur de flamme
4 conduit d’étranglement
5 encoche
6 zone de mélange du gaz
7 zone de diffusion
8 chambre à air
9 sortie
a
Emboîtés à l’assemblage.
b
Ébavurage.
[3]
NOTE Tolérance selon l’ISO 2768-1-m (voir ISO 2768-1 ) sauf indication contraire.
Figure 1 — Brûleur à gaz
Dimensions en millimètres
Légende
1 éprouvette
2 entretoise
3 picot
[3]
NOTE Tolérance selon l’ISO 2768-1-m (voir l'ISO 2768-1 ) sauf indication contraire.
Figure 2 — Porte-éprouvette
6 Mesure de précaution
6.1 Construction de l’appareillage
Certains produits de combustion sont corrosifs. L'appareillage doit être construit en matériau résistant aux
fumées.
6.2 Emplacement de l'appareillage
Le volume d'air dans l'enceinte d'essai ne doit pas avoir de conséquence sur l'essai. En cas d'utilisation d'une
enceinte à ouverture frontale, il faut faire en sorte que l'éprouvette puisse être montée à au moins 300 mm
de chacune des parois.
6.3 Santé et sécurité des personnes chargées des essais
Les matériaux en combustion peuvent produire de la fumée et des gaz toxiques susceptibles de nuire à la
santé des personnes chargées des essais. Entre les essais, les fumées de l'atmosphère du local d'essai, qui

doit avoir les dimensions appropriées afin d'éviter de compromettre la santé des personnes chargées des
essais, doivent être évacuées à l'aide d'un ventilateur ou d'un autre dispositif de ventilation (voir 6.2).
NOTE Les dégagements de fumées peuvent faire l'objet de réglementations nationales relatives à la pollution
atmosphérique.
7 Échantillonnage
7.1 Nombre d’éprouvettes
À l’aide du gabarit (5.4), effectuer des repères sur un jeu de douze éprouvettes afin d’obtenir au moins cinq
cas d’allumage et cinq cas de non-allumage.
En général, il convient de soumettre les éprouvettes à l’essai orientées verticalement dans le sens de la
longueur, leur face extérieure placée vers la flamme d’allumage. Si le matériau d’essai n’est pas homogène
et que des essais préliminaires font ressortir des caractéristiques d’inflammabilité différentes, il convient
de soumettre séparément à l’essai des éprouvettes orientées verticalement dans le sens de la longueur et
des éprouvettes orientées verticalement dans le sens de
...
