ISO 6941:2026

Textile fabrics — Burning behaviour — Measurement of flame spread properties of vertically oriented specimens

This document specifies a method for the measurement of flame spread times of vertically oriented textile fabrics and industrial products in the form of single or multi-component textile fabrics (coated, quilted, multilayered, sandwich combinations, and similar combinations) when subjected to a small, defined flame.

Étoffes — Comportement au feu — Détermination des propriétés de propagation de flamme d'éprouvettes orientées verticalement

Le présent document spécifie une méthode permettant de mesurer les durées de propagation de flamme des étoffes et produits industriels orientés verticalement par rapport à une flamme définie de petite taille; il peut s'agir d'étoffes simples ou complexes (textiles enduits, ouatés, multicouches, en sandwich et autres structures).

General Information

• Status: Published
• Publication Date: 12-May-2026
• ICS: 13.220.40 - Ignitability and burning behaviour of materials and products
• ICS: 59.080.30 - Textile fabrics
• Technical Committee: ISO/TC 38 - Textiles
• Drafting Committee: ISO/TC 38 - Textiles
• Current Stage: 6060 - International Standard published
• Start Date: 13-May-2026
• Due Date: 18-Sep-2026
• Completion Date: 13-May-2026

Relations

• Consolidates: FprEN ISO 6941 - Textile fabrics - Burning behaviour - Measurement of flame spread properties of vertically oriented specimens (ISO/FDIS 6941:2026)
• Effective Date: 12-Feb-2026
• Revises: ISO 6941:2003 - Textile fabrics — Burning behaviour — Measurement of flame spread properties of vertically oriented specimens
• Effective Date: 21-Sep-2024

Overview

ISO 6941:2026 defines a standardized test method for measuring the flame spread properties of textile fabrics and industrial textile products. This method focuses on vertically oriented specimens and evaluates how flames propagate when these materials are subjected to a small, defined ignition source. The standard is applicable to single-component and composite textiles, including coated, quilted, multilayered, and sandwich assemblies.

Understanding the burning behaviour and flame spread of textiles is critical in assessing fire safety, especially in industries where flame resistance is a compliance requirement. ISO 6941:2026 is an internationally recognized standard, helping ensure consistency in testing procedures and supporting regulatory and safety objectives worldwide.

Key Topics

• Scope of Testing
  The method applies to vertically oriented textile fabrics and their assemblies, providing a reliable approach to assess flame spread time.

• Test Principles
  A defined flame from a specified burner is directed at either the surface or the bottom edge of the specimen for a set period. The time taken for the flame to travel specific distances (indicated by marker threads) is recorded.

• Apparatus Requirements

  • Mounting frames and specimen holders to secure textile samples
  • Specific gas burners (e.g., using propane or butane)
  • Timing devices to precisely measure flame spread intervals
  • Environmental conditions specified for both conditioning and testing

• Test Procedures

  • Surface ignition: Flame is applied to the surface of the specimen.
  • Bottom edge ignition: Flame is applied to the lower edge.
  • Multiple specimens tested in both lengthwise and widthwise orientations.
  • Marker threads indicate specific distances that help in measuring flame progression.

• Reporting and Precision
  The standard provides detailed reporting requirements, including material description, test conditions, and observed behaviours. The method's precision is influenced by material type and mounting, particularly for fabrics prone to sagging or shrinkage.

• Health and Safety Considerations
  Emphasizes operator safety protocols, ventilation requirements, and guidelines for handling hazardous fumes and combustion byproducts.

Applications

ISO 6941:2026 is widely used in quality assurance, regulatory compliance, and research applications, particularly where fire performance is critical. Key industries and uses include:

• Textile Manufacturing
  Evaluates the flammability of textiles before market release or regulatory approval.

• Protective Clothing
  Essential for fire-resistant fabrics used in uniforms, workwear, and emergency response gear.

• Interior Furnishings
  Applied to curtains, upholstery, and other materials in commercial, public, and residential spaces to assess fire safety.

• Automotive and Transport
  Used for materials in vehicle cabins and interiors where flame retardancy is regulated.

• Building and Construction
  Supports compliance for fabrics used in public spaces, hotels, hospitals, and auditoriums.

Adoption of ISO 6941:2026 helps manufacturers, suppliers, and regulatory bodies maintain high fire safety standards in textile products, supporting certification and market access.

Related Standards

• ISO 4880: Burning behaviour of textiles and textile products - Vocabulary. Defines key terms used in fire testing standards.
• ISO 6940: Textile fabrics - Burning behaviour - Determination of ease of ignition of vertically oriented specimens. Companion method to ISO 6941, focused on ignition rather than flame spread.
• ISO 2768-1: General tolerances - Part 1: Tolerances for linear and angular dimensions without individual tolerance indications. Referenced for apparatus construction.

ISO 6941:2026 is aligned with other key fire testing and textile performance standards, supporting harmonized international safety practices and regulatory acceptance. For comprehensive flammability assessment, organizations should consider the full suite of related standards and guidelines.

Standards Content (Sample)

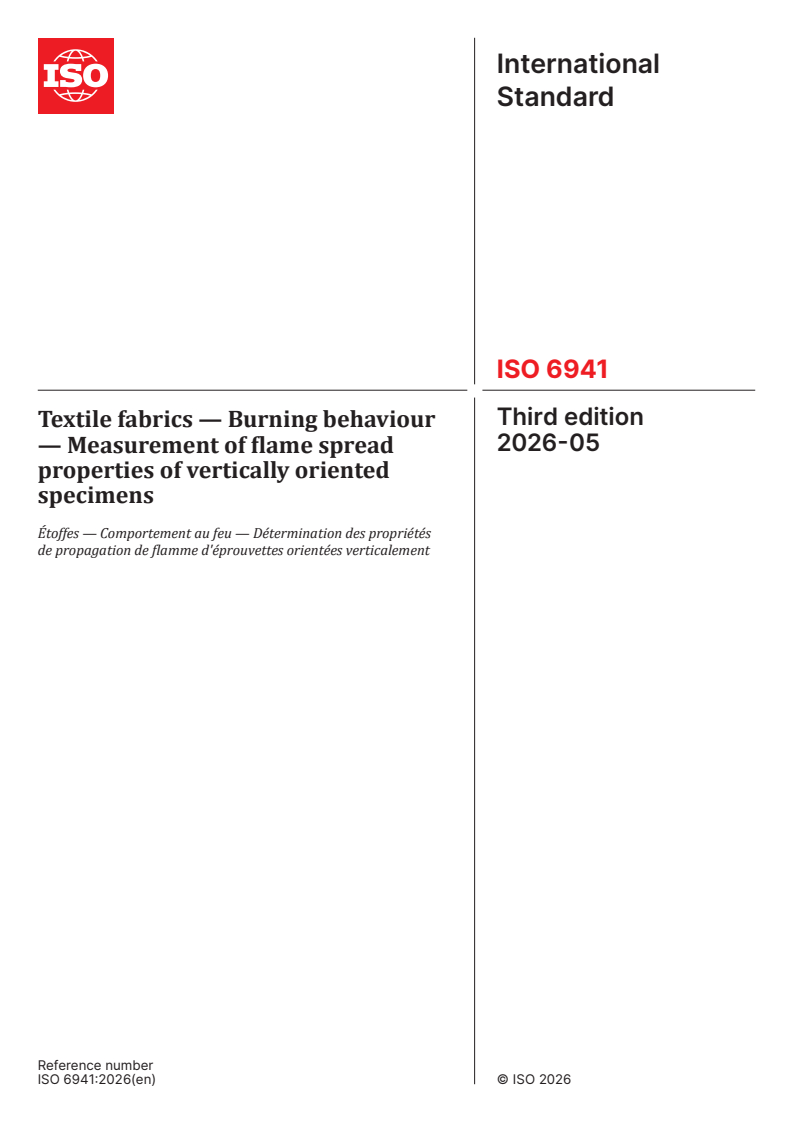

International
Standard
ISO 6941
Third edition
Textile fabrics — Burning behaviour
2026-05
— Measurement of flame spread
properties of vertically oriented
specimens
Étoffes — Comportement au feu — Détermination des propriétés
de propagation de flamme d'éprouvettes orientées verticalement
Reference number
© ISO 2026
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii

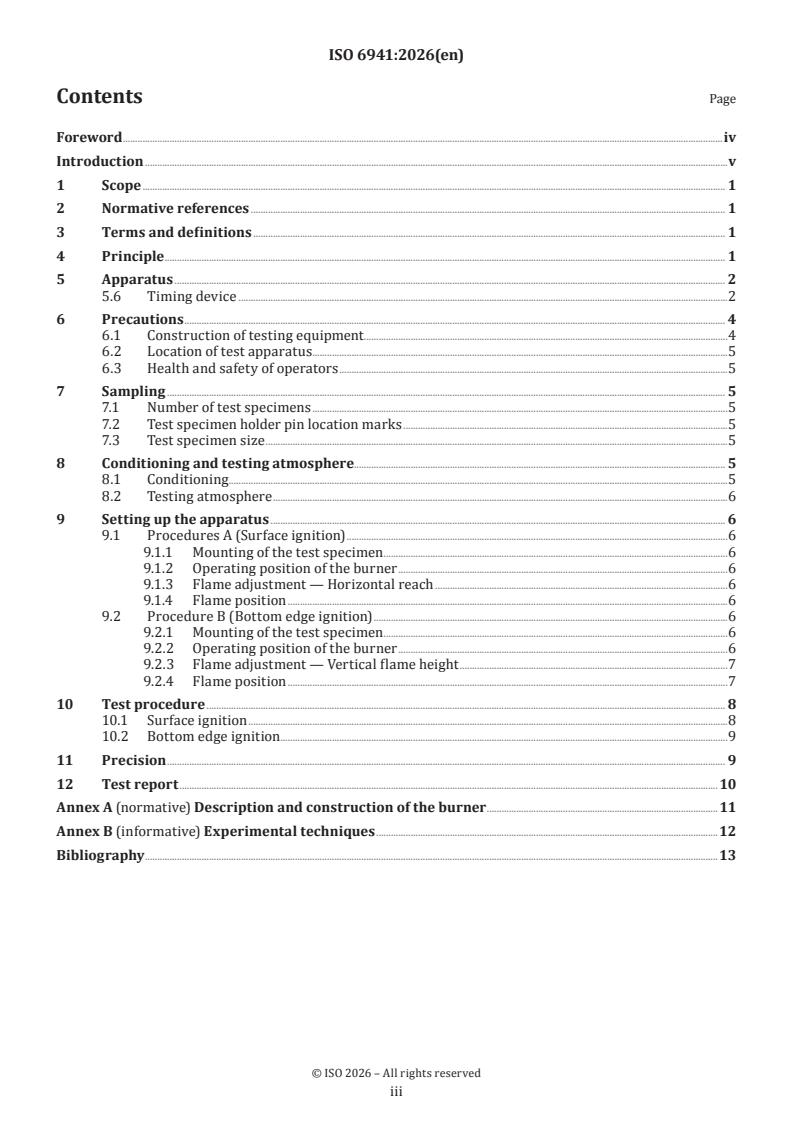

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Apparatus . 2
5.6 Timing device .2
6 Precautions . 4
6.1 Construction of testing equipment . .4
6.2 Location of test apparatus.5
6.3 Health and safety of operators .5
7 Sampling . 5
7.1 Number of test specimens .5
7.2 Test specimen holder pin location marks .5
7.3 Test specimen size .5
8 Conditioning and testing atmosphere. 5
8.1 Conditioning.5
8.2 Testing atmosphere .6
9 Setting up the apparatus . 6
9.1 Procedures A (Surface ignition) .6
9.1.1 Mounting of the test specimen .6
9.1.2 Operating position of the burner .6
9.1.3 Flame adjustment — Horizontal reach .6
9.1.4 Flame position .6
9.2 Procedure B (Bottom edge ignition) .6
9.2.1 Mounting of the test specimen .6
9.2.2 Operating position of the burner .6
9.2.3 Flame adjustment — Vertical flame height .7
9.2.4 Flame position .7
10 Test procedure . 8
10.1 Surface ignition .8
10.2 Bottom edge ignition.9
11 Precision . 9
12 Test report . 10
Annex A (normative) Description and construction of the burner .11
Annex B (informative) Experimental techniques .12
Bibliography .13

iii

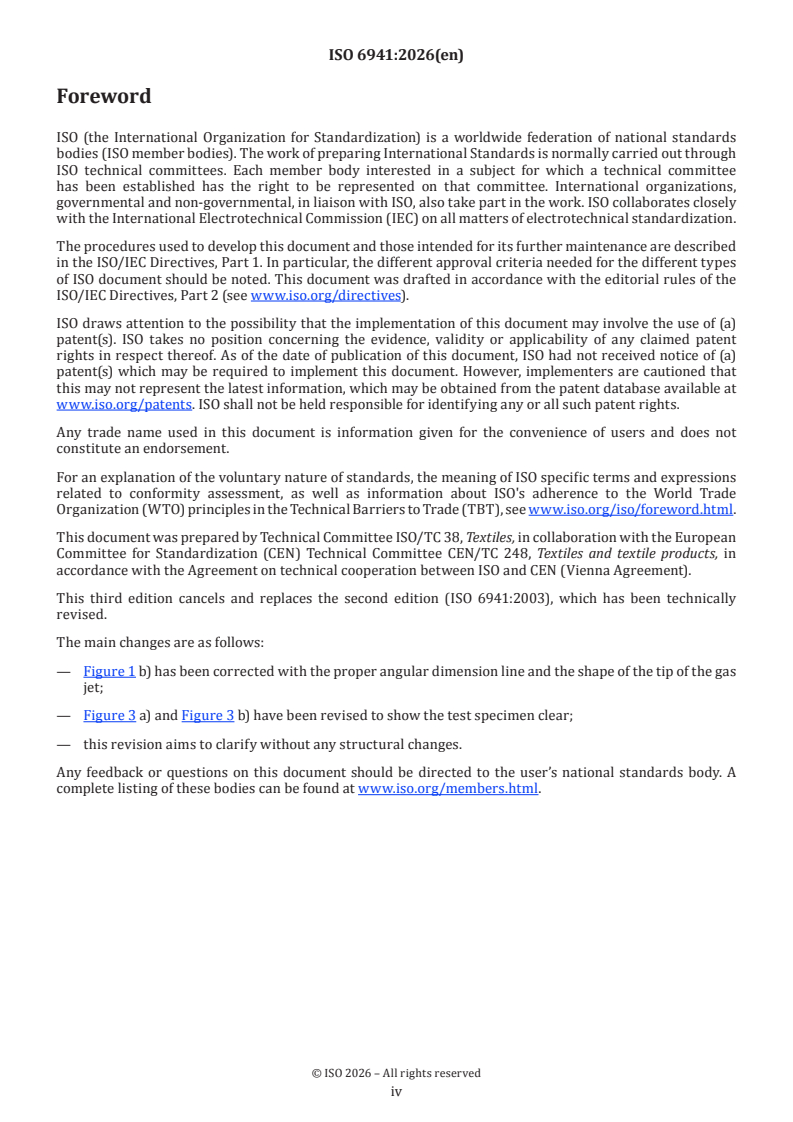

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 38, Textiles, in collaboration with the European
Committee for Standardization (CEN) Technical Committee CEN/TC 248, Textiles and textile products, in
accordance with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This third edition cancels and replaces the second edition (ISO 6941:2003), which has been technically
revised.
The main changes are as follows:
— Figure 1 b) has been corrected with the proper angular dimension line and the shape of the tip of the gas
jet;
— Figure 3 a) and Figure 3 b) have been revised to show the test specimen clear;
— this revision aims to clarify without any structural changes.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.

iv
Introduction
This method is one of two closely related methods of test for the inflammability of textile. This method
[1]
determines the “flame spread time” as defined in ISO 4880 . The other method observes and measures
[2]
“ease of ignition” (seeISO 6940 ).
The method given in this document assesses the properties of textile fabrics in response to flame contact
under controlled conditions. There is a possibility that results do not apply the situations where there is
restricted air supply or exposure to large sources of intense heat.
The influence of seams on the behaviour of textile fabrics can be determined by this method, the seam being
positioned within the test specimen so as to be subjected to the test flame. Whenever practicable, trimmings
are tested as part of the textile fabric assembly on which they are or will be used.

v
International Standard ISO 6941:2026(en)
Textile fabrics — Burning behaviour — Measurement of flame
spread properties of vertically oriented specimens
1 Scope
This document specifies a method for the measurement of flame spread times of vertically oriented textile
fabrics and industrial products in the form of single or multi-component textile fabrics (coated, quilted,
multilayered, sandwich combinations, and similar combinations) when subjected to a small, defined flame.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 4880, Burning behaviour of textiles and textile products — Vocabulary
ISO 6940, Textile fabrics — Burning behaviour — Determination of ease of ignition of vertically oriented
specimens
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 4880 and the following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
flame application time
time for which the ignition flame is applied to the test specimen
3.2
flame spread time
time taken by a flame on a burning material to travel a specified distance under specified test conditions
4 Principle
A defined flame from a specified burner is applied for 10 s to the surface or the bottom edge of test specimens
which are vertically oriented. The flame spread times in seconds for the flame front to travel between
marker threads positioned adjacent to the surface of the test specimen and located at three distances from
the igniting flame, are recorded.

5 Apparatus
5.1 Mounting frame, constructed to a design capable of holding the gas burner (5.2), see Figure 1, and the
test specimen holder (5.3), see Figure 2, in the specified relative orientation, see Figure 3.
The design shall also permit three marker threads (5.7) to be attached in the positions shown in Figure 2. At
each location the marker thread is mounted as a loop so that the two segments are spaced 1 mm and 5 mm
from the plane of the front of the test specimen. Each loop is attached to a different timing device (5.6.2).
5.2 Gas burner, as shown in Figure 1 and described in Annex A, capable of being moved from a standby
position, where the tip of the burner is at least 75 mm from the test specimen to either the horizontal or
inclined operating position, see Figure 3.
5.3 Test specimen holder, consisting of a rectangular metal frame having 12 test specimen support pins
mounted along the longer edge of the rectangle of length 560 mm by width 150 mm, see Figure 2. The pins
for supporting the test specimen are 5 mm, 10 mm, 190 mm, 370 mm, 550 mm and 555 mm above the bottom
edge of the frame and have a minimum length of 26 mm.
NOTE Longer pins can be needed for mounting thick or multilayer test specimens.
For the purpose of locating the test specimen in a plane at least 20 mm away from the frame (see 9.1.1 and
9.2.1), a spacer stub of 2 mm diameter and a length of at least 20 mm shall be positioned adjacent to each of
the pins, except for the upper and lower pins on each side.
5.4 Template, flat rigid, made of a suitable material and of a size corresponding to the size of the test
specimen (560 mm × 170 mm) shall be used.
Twelve holes, approximately 4 mm in diameter, are drilled along the edges of the template and positioned so
that the distances between the centres of the holes correspond to the distance between the pins on the test
specimen holder (see Figure 2). The holes should be located equidistant about the vertical centreline of the
template.
5.5 Gas, commercial grade propane or butane or butane/propane mixtures.
NOTE Commercial grade propane gas is generally used.
5.6 Timing de
...

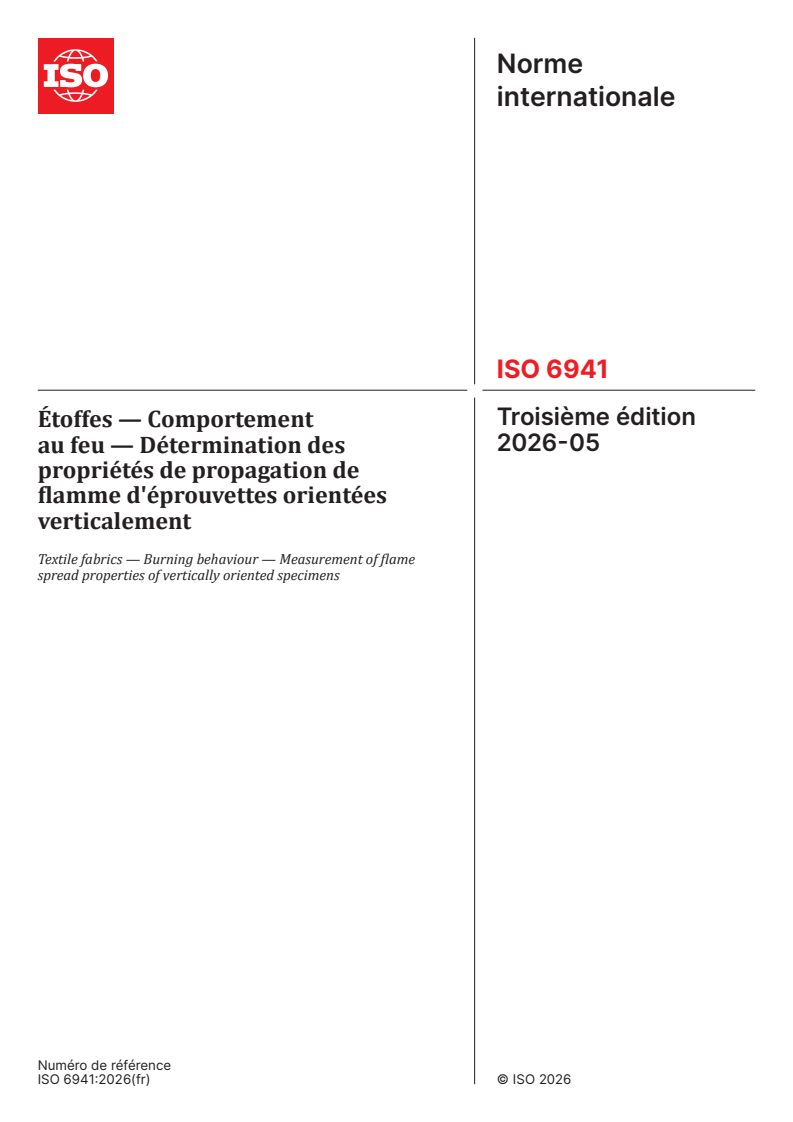

Norme
internationale
ISO 6941
Troisième édition
Étoffes — Comportement
2026-05
au feu — Détermination des
propriétés de propagation de
flamme d'éprouvettes orientées
verticalement
Textile fabrics — Burning behaviour — Measurement of flame
spread properties of vertically oriented specimens
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2026
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii

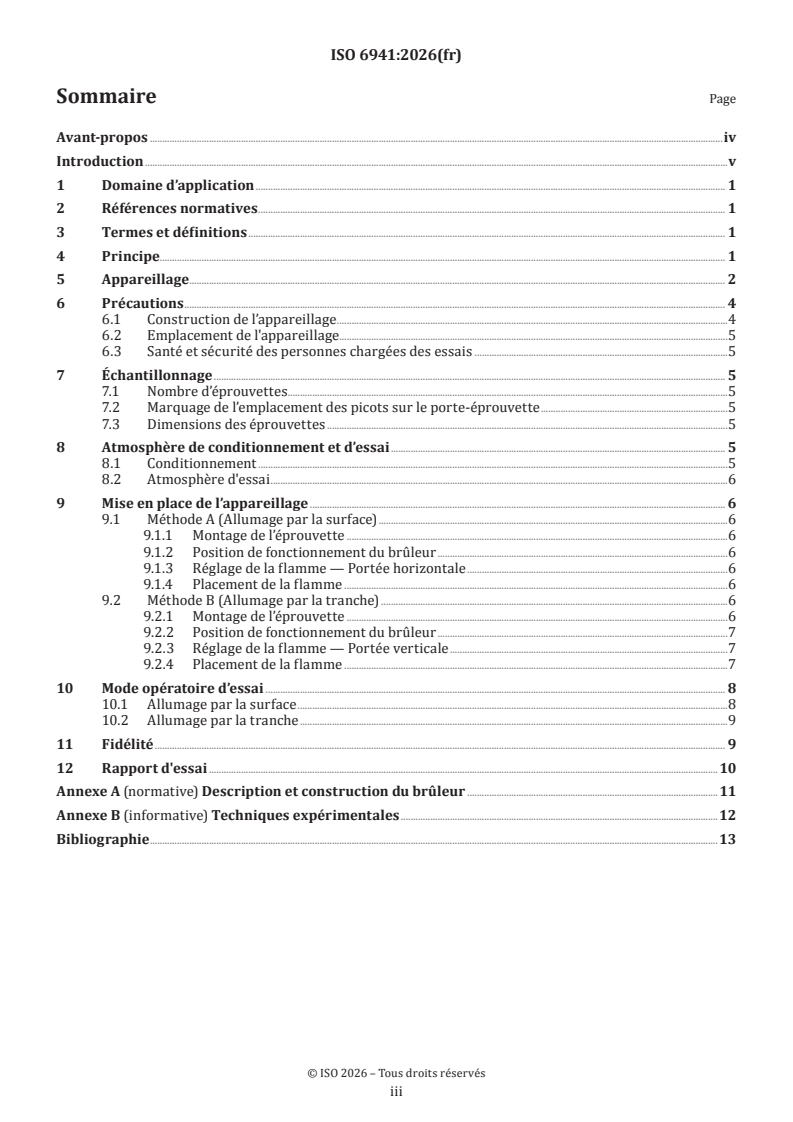

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe. 1
5 Appareillage . 2
6 Précautions . 4
6.1 Construction de l’appareillage .4
6.2 Emplacement de l'appareillage.5
6.3 Santé et sécurité des personnes chargées des essais .5
7 Échantillonnage . 5
7.1 Nombre d’éprouvettes .5
7.2 Marquage de l’emplacement des picots sur le porte-éprouvette .5
7.3 Dimensions des éprouvettes .5
8 Atmosphère de conditionnement et d’essai . 5
8.1 Conditionnement .5
8.2 Atmosphère d'essai .6
9 Mise en place de l’appareillage . 6
9.1 Méthode A (Allumage par la surface) .6
9.1.1 Montage de l’éprouvette .6
9.1.2 Position de fonctionnement du brûleur .6
9.1.3 Réglage de la flamme — Portée horizontale .6
9.1.4 Placement de la flamme .6
9.2 Méthode B (Allumage par la tranche) .6
9.2.1 Montage de l’éprouvette .6
9.2.2 Position de fonctionnement du brûleur .7
9.2.3 Réglage de la flamme — Portée verticale .7
9.2.4 Placement de la flamme .7
10 Mode opératoire d’essai . 8
10.1 Allumage par la surface .8
10.2 Allumage par la tranche .9
11 Fidélité . 9
12 Rapport d'essai . 10
Annexe A (normative) Description et construction du brûleur .11
Annexe B (informative) Techniques expérimentales .12
Bibliographie .13

iii

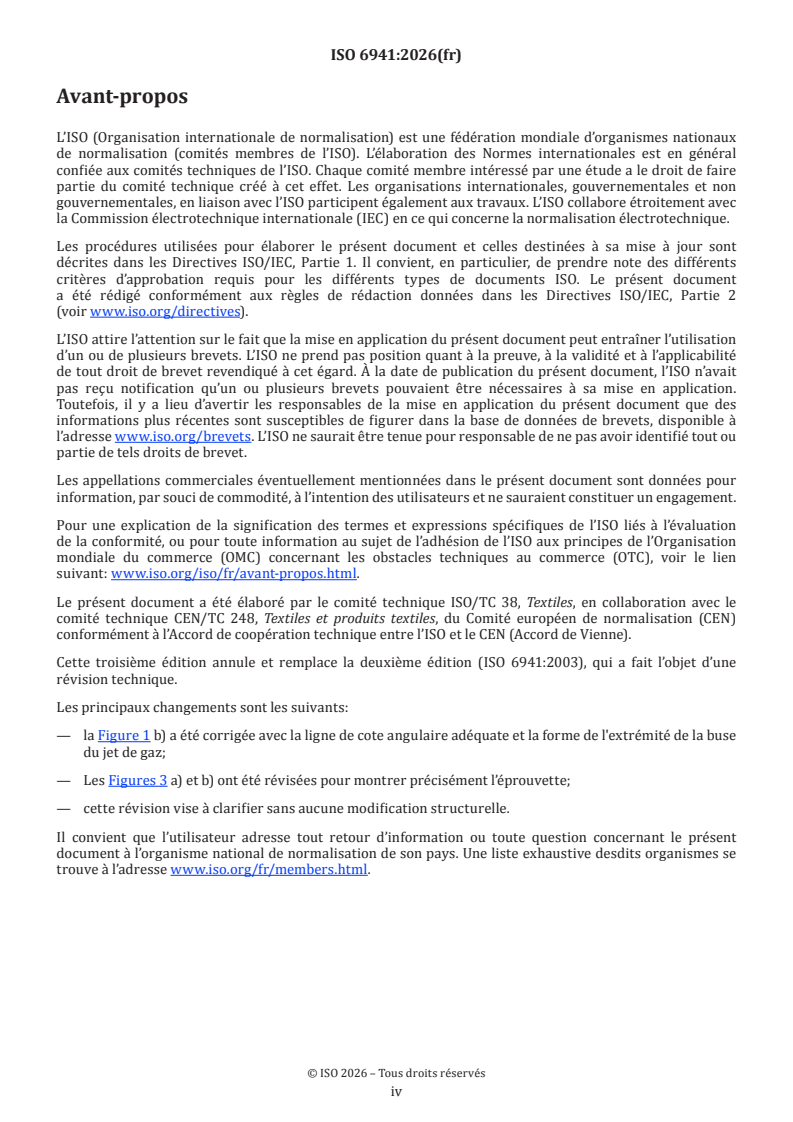

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux
de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité
de tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n’avait
pas reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application.
Toutefois, il y a lieu d’avertir les responsables de la mise en application du présent document que des
informations plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à
l’adresse www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou
partie de tels droits de brevet.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’Organisation
mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien
suivant: www.iso.org/iso/fr/avant-propos.html.
Le présent document a été élaboré par le comité technique ISO/TC 38, Textiles, en collaboration avec le
comité technique CEN/TC 248, Textiles et produits textiles, du Comité européen de normalisation (CEN)
conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 6941:2003), qui a fait l’objet d’une
révision technique.
Les principaux changements sont les suivants:
— la Figure 1 b) a été corrigée avec la ligne de cote angulaire adéquate et la forme de l'extrémité de la buse
du jet de gaz;
— Les Figures 3 a) et b) ont été révisées pour montrer précisément l’éprouvette;
— cette révision vise à clarifier sans aucune modification structurelle.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.

iv
Introduction
La méthode décrite dans le présent document est l’une des deux méthodes très proches utilisées pour les
essais d'inflammabilité des étoffes. Elle permet de déterminer la «durée de propagation de flamme» dont
[1] [2]
le terme est défini dans l’ISO 4880. L’autre méthode mesurant la «facilité d’allumage» (voir l'ISO 6940 ).
La méthode décrite dans le présent document permet d’évaluer les propriétés des étoffes en réaction
à un contact avec une flamme dans des conditions maîtrisées. Il se peut que les résultats ne soient pas
transposables aux situations avec apport d’air réduit ou d’exposition à des sources importantes de chaleur
intense.
L’influence des coutures sur le comportement des étoffes peut être déterminée à l’aide de cette méthode,
en incluant la couture dans l’éprouvette de façon à la soumettre à la flamme d’essai. Il convient autant que
possible de soumettre les passementeries à l’essai comme éléments de l’assemblage d’étoffe avec lequel elles
sont ou seront utilisées.
v
Norme internationale ISO 6941:2026(fr)
Étoffes — Comportement au feu — Détermination des
propriétés de propagation de flamme d'éprouvettes orientées
verticalement
1 Domaine d’application
Le présent document spécifie une méthode permettant de mesurer les durées de propagation de flamme
des étoffes et produits industriels orientés verticalement par rapport à une flamme définie de petite taille;
il peut s'agir d'étoffes simples ou complexes (textiles enduits, ouatés, multicouches, en sandwich et autres
structures).
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 4880, Comportement au feu des textiles et des produits textiles — Vocabulaire
ISO 6940, Textiles — Comportement au feu — Détermination de la facilité d’allumage d’éprouvettes orientées
verticalement
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 4880 ainsi que les suivants
s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
durée d’application de flamme
durée pendant laquelle la flamme d'allumage est appliquée à l'éprouvette
3.2
durée de propagation de flamme
temps que met une flamme à se propager sur une distance spécifiée d'un matériau en combustion dans des
conditions d'essai spécifiées
4 Principe
Une flamme définie provenant d'un brûleur spécifié est mise en contact durant 10 s avec la surface ou le bord
inférieur d'éprouvettes textiles en position verticale. Les durées de propagation de flamme, en secondes,
pour que le front des flammes se déplace entre des fils de marquage qui jouxtent la surface de l'éprouvette à
trois distances de la flamme d'allumage sont enregistrées.

5 Appareillage
5.1 Support, conçu et construit pour maintenir le brûleur à gaz (5.2), voir Figure 1, et le porte-
éprouvette (5.3), voir Figure 2, dans l'orientation relative spécifiée, voir Figure 3.
Le support doit également permettre de fixer trois fils de marquage (5.7) aux emplacements indiqués à
la Figure 2. À chaque emplacement, le fil de marquage forme une boucle de manière que les deux parties
se trouvent à 1 mm et à 5 mm du plan frontal de l'éprouvette. Chaque boucle est reliée à un dispositif de
chronométrage différent (5.6.2).
5.2 Brûleur à gaz, conforme à la Figure 1 et à la description de l'Annexe A, pouvant être déplacé de sa
position d'attente, dans laquelle son extrémité se trouve à au moins 75 mm de l'éprouvette, à sa position de
fonctionnement, horizontale ou inclinée, voir Figure 3.
5.3 Porte-éprouvette, constitué d'un cadre rectangulaire en métal muni de 12 picots de maintien répartis
le long des grands côtés du rectangle de 560 mm de longueur et 150 mm de largeur (voir Figure 2). Les picots
de maintien de l'éprouvette ont une longueur minimale de 26 mm et sont distants de 5 mm, 10 mm, 190 mm,
370 mm, 550 mm et 555 mm du bord inférieur de l'éprouvette.
NOTE Il peut être nécessaire d'utiliser des picots plus longs pour fixer des éprouvettes plus épaisses ou à
multicouches.
Pour que l'éprouvette se trouve dans un plan à au moins 20 mm du cadre (voir 9.1.1 et 9.2.1), placer une
entretoise de 2 mm de diamètre et d'au moins 20 mm de longueur à coté de chacun des picots, le long de
chaque long côté du cadre, sauf à côté des picots supérieur et inférieur.
5.4 Gabarit, plat, en matériau rigide approprié et de dimensions correspondant à celles de l'éprouvette
(560 mm × 170 mm).
Douze trous d'environ 4 mm de diamètre sont réalisées le long des bords du gabarit à des emplacements
tels que les distances entre le centre des trous correspondent aux écartements entre les picots du porte-
éprouvette (voir Figure 2). Il convient que les trous soient situés à égale distance de part et d'autre de l'axe
médian vertical du gabarit.
5.5 Gaz, propane ou butane commercial ou mélanges de butane et propane.
NOTE Du gaz propane commercial est généralement utilisé.
5.6 Dispositif de chronométrage
5.6.1 Un dispositif de chronométrage permettant de maîtriser et de mesurer la durée d'application de
flamme et qui peut être réglé sur 1 s, avec des intervalles de 1 s et une précision égale ou inférieure à 0,2 s.
5.6.2 Trois dispositifs de chronométrage d'une précision égale ou inférieure à 0,2 s pour mesurer les
durées de propagation de flamme. Ces dispositifs se déclenchent simultanément avec l’application de la
flamme d’allumage et s’arrêtent automatiquement au moment de la rupture des fils de marquage.
5.7 Fils de marquage, en coton blanc mercerisé de masse linéique de 45 tex à 50 tex.
...
