ISO 8673:2023

Fasteners — Hexagon regular nuts (style 1), with fine pitch thread

This document specifies the characteristics of hexagon regular nuts (style 1), in steel and stainless steel, with metric fine pitch thread 8 mm to 39 mm, and with product grades A and B. NOTE For nuts with sizes D > 39 mm, see Annex A. If in certain cases other specifications are requested, property classes and stainless steel grades can be selected from ISO 898-2 or ISO 3506-2.

Fixations — Écrous normaux hexagonaux (style 1), à pas fin

Le présent document spécifie les caractéristiques des écrous normaux hexagonaux (style 1), en acier et en acier inoxydable, à filetage métrique à pas fin de diamètres 8 mm à 39 mm, et de grades A et B. NOTE Pour les écrous de diamètre D > 39 mm, voir l’Annexe A. Si dans certains cas d’autres spécifications sont requises, les classes de qualité et les grades d’acier inoxydable peuvent être choisis dans l'ISO 898-2 ou l'ISO 3506-2.

General Information

• Status: Published
• Publication Date: 30-Aug-2023
• ICS: 21.060.20 - Nuts
• Technical Committee: ISO/TC 2/SC 12 - Fasteners with metric internal thread
• Drafting Committee: ISO/TC 2/SC 12 - Fasteners with metric internal thread
• Current Stage: 6060 - International Standard published
• Start Date: 31-Aug-2023
• Due Date: 22-Oct-2023
• Completion Date: 31-Aug-2023

Relations

• Revises: ISO 8673:2012 - Hexagon regular nuts (style 1) with metric fine pitch thread — Product grades A and B
• Effective Date: 15-Dec-2017

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 8673
Fourth edition
2023-08
Fasteners — Hexagon regular nuts
(style 1), with fine pitch thread
Fixations — Écrous normaux hexagonaux (style 1), à pas fin
Reference number
ISO 8673:2023(E)
© ISO 2023

---------------------- Page: 1 ----------------------
ISO 8673:2023(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2023
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii
  © ISO 2023 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 8673:2023(E)
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Dimensions .2
5 Requirements and reference International Standards . 4
6 Marking and labelling . 5
6.1 Marking on product . . 5
6.2 Labelling on package . 5
7 Designation . 5
Annex A (informative) Historical nuts with D > 39 mm, not conforming to ISO 898-2 nor to
ISO 3506-2 . 6
Bibliography . 9
iii
© ISO 2023 – All rights reserved

---------------------- Page: 3 ----------------------
ISO 8673:2023(E)

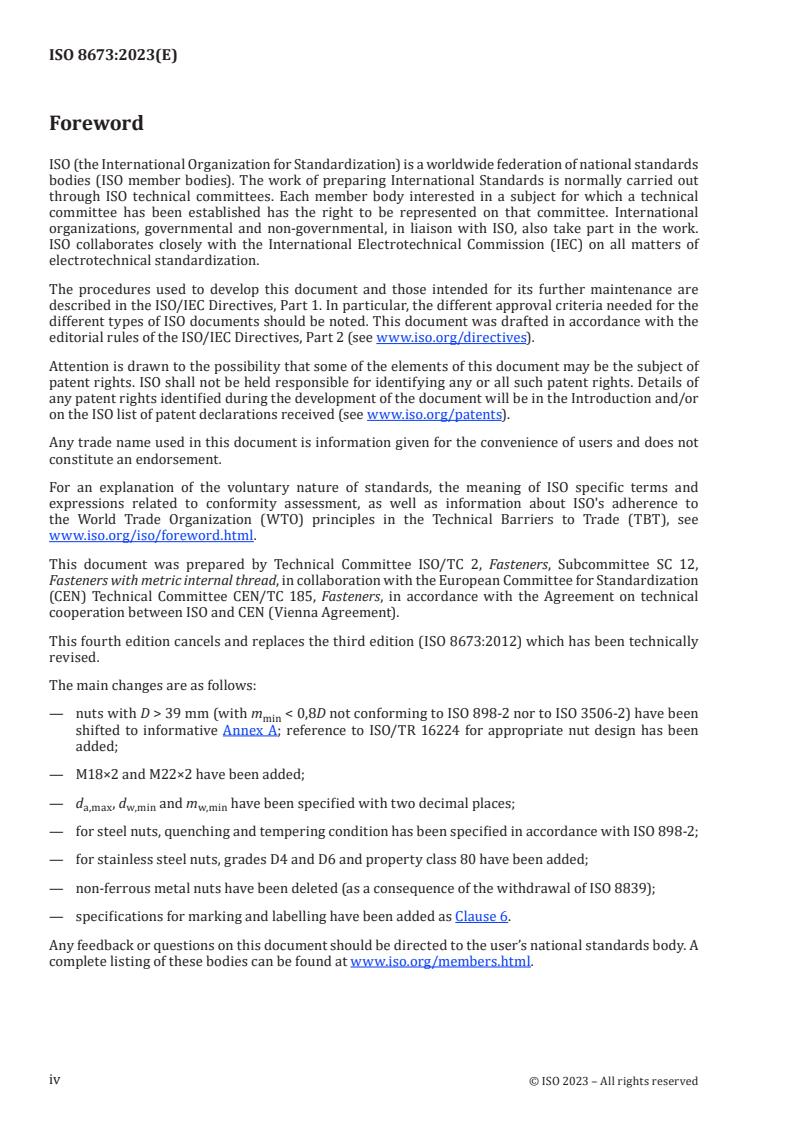

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 2, Fasteners, Subcommittee SC 12,
Fasteners with metric internal thread, in collaboration with the European Committee for Standardization
(CEN) Technical Committee CEN/TC 185, Fasteners, in accordance with the Agreement on technical
cooperation between ISO and CEN (Vienna Agreement).
This fourth edition cancels and replaces the third edition (ISO 8673:2012) which has been technically
revised.
The main changes are as follows:
— nuts with D > 39 mm (with m < 0,8D not conforming to ISO 898-2 nor to ISO 3506-2) have been
min
shifted to informative Annex A; reference to ISO/TR 16224 for appropriate nut design has been
added;
— M18×2 and M22×2 have been added;
— d , d and m have been specified with two decimal places;
a,max w,min w,min
— for steel nuts, quenching and tempering condition has been specified in accordance with ISO 898-2;
— for stainless steel nuts, grades D4 and D6 and property class 80 have been added;
— non-ferrous metal nuts have been deleted (as a consequence of the withdrawal of ISO 8839);
— specifications for marking and labelling have been added as Clause 6.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
  © ISO 2023 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 8673:2023(E)
Fasteners — Hexagon regular nuts (style 1), with fine pitch
thread
1 Scope
This document specifies the characteristics of hexagon regular nuts (style 1), in steel and stainless
steel, with metric fine pitch thread 8 mm to 39 mm, and with product grades A and B.
NOTE For nuts with sizes D > 39 mm, see Annex A.
If in certain cases other specifications are requested, property classes and stainless steel grades can be
selected from ISO 898-2 or ISO 3506-2.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions
ISO 898-2, Fasteners — Mechanical properties of fasteners made of carbon steel and alloy steel — Part 2:
Nuts with specified property classes
ISO 965-1, ISO general purpose metric screw threads — Tolerances — Part 1: Principles and basic data
ISO 1891-4, Fasteners — Vocabulary — Part 4: Control, inspection, delivery, acceptance and quality
ISO 3269, Fasteners — Acceptance inspection
ISO 3506-2, Fasteners — Mechanical properties of corrosion-resistant stainless steel fasteners — Part 2:
Nuts with specified grades and property classes
ISO 4042, Fasteners — Electroplated coating systems
ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C
ISO 6157-2, Fasteners — Surface discontinuities — Part 2: Nuts
ISO 8991, Designation system for fasteners
ISO 8992, Fasteners — General requirements for bolts, screws, studs and nuts
ISO 10683, Fasteners — Non-electrolytically applied zinc flake coating systems
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
1
© ISO 2023 – All rights reserved

---------------------- Page: 5 ----------------------
ISO 8673:2023(E)
4 Dimensions
Dimensions for nuts with sizes 8 mm to 39 mm shall be in accordance with Figures 1 and 2, and with
Tables 1 and 2. Unless otherwise specified at the time of order, the nuts are delivered without washer-
face.
NOTE For nuts with sizes D > 39 mm, see Annex A.
Symbols and descriptions of dimensions are specified in ISO 225.
Figure 1 — Nut without washer-face
Dimensions in millimetres

a
Reference datum for d .
w
Figure 2 — Nut with optional washer-face
2
  © ISO 2023 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 8673:2023(E)
Table 1 — Dimensions for nuts 8 mm to 16 mm (product grade A)
Dimensions in millimetres
M8×1 M10×1,25 M12×1,5 (M14×1,5) M16×1,5
a
Thread, D×P
— (M10×1) (M12×1,25) — —
max. 0,60 0,60 0,60 0,60 0,80
b
c
min. 0,15 0,15 0,15 0,15 0,20
max. 8,75 10,80 12,96 15,12 17,28
d
a
min. 8,00 10,00 12,00 14,00 16,00
d min. 11,63 14,63 16,63 19,64 22,49
w
e min. 14,38 17,77 20,03 23,36 26,75
max. 6,80 8,40 10,80 12,80 14,80
m
min. 6,44 8,04 10,37 12,10 14,10
m min. 5,15 6,43 8,30 9,68 11,28
w
nom. = max. 13,00 16,00 18,00 21,00 24,00
s
min. 12,73 15,73 17,73 20,
...

NORME ISO
INTERNATIONALE 8673
Quatrième édition
2023-08
Fixations — Écrous normaux
hexagonaux (style 1), à pas fin
Fasteners — Hexagon regular nuts (style 1), with fine pitch thread
Numéro de référence
ISO 8673:2023(F)
© ISO 2023

---------------------- Page: 1 ----------------------
ISO 8673:2023(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2023
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
  © ISO 2023 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 8673:2023(F)
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 1
4 Dimensions .2
5 Exigences et Normes internationales de référence . 4
6 Marquage et étiquetage . 5
6.1 Marquage sur le produit . 5
6.2 Étiquetage sur l’emballage . 5
7 Désignation . 5
Annexe A (informative) Écrous historiques de diamètres D > 39 mm, non conformes à
l’ISO 898-2 ou l'ISO 3506-2 . 6
Bibliographie . 9
iii
© ISO 2023 – Tous droits réservés

---------------------- Page: 3 ----------------------
ISO 8673:2023(F)

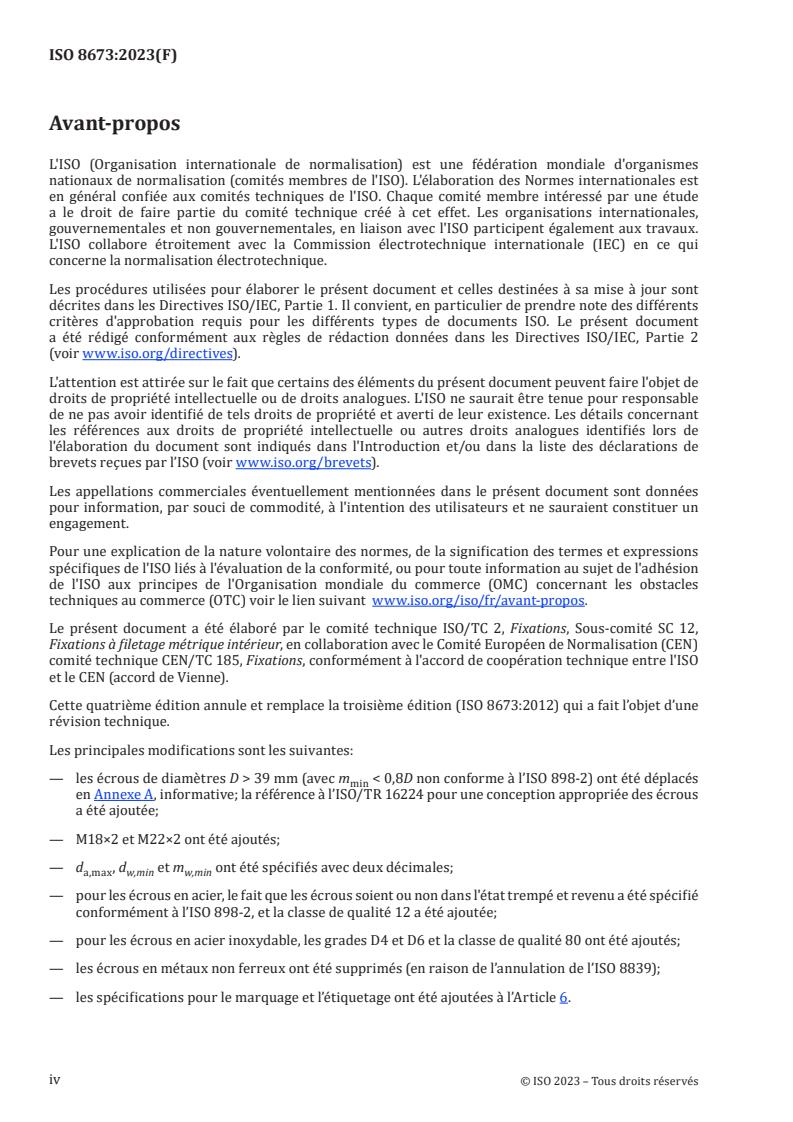

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, de la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC) voir le lien suivant www.iso.org/iso/fr/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 2, Fixations, Sous-comité SC 12,
Fixations à filetage métrique intérieur, en collaboration avec le Comité Européen de Normalisation (CEN)
comité technique CEN/TC 185, Fixations, conformément à l'accord de coopération technique entre l'ISO
et le CEN (accord de Vienne).
Cette quatrième édition annule et remplace la troisième édition (ISO 8673:2012) qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— les écrous de diamètres D > 39 mm (avec m < 0,8D non conforme à l’ISO 898-2) ont été déplacés
min
en Annexe A, informative; la référence à l’ISO/TR 16224 pour une conception appropriée des écrous
a été ajoutée;
— M18×2 et M22×2 ont été ajoutés;
— d , d et m ont été spécifiés avec deux décimales;
a,max w,min w,min
— pour les écrous en acier, le fait que les écrous soient ou non dans l'état trempé et revenu a été spécifié
conformément à l’ISO 898-2, et la classe de qualité 12 a été ajoutée;
— pour les écrous en acier inoxydable, les grades D4 et D6 et la classe de qualité 80 ont été ajoutés;
— les écrous en métaux non ferreux ont été supprimés (en raison de l’annulation de l’ISO 8839);
— les spécifications pour le marquage et l’étiquetage ont été ajoutées à l’Article 6.
iv
  © ISO 2023 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 8673:2023(F)
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
v
© ISO 2023 – Tous droits réservés

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 8673:2023(F)
Fixations — Écrous normaux hexagonaux (style 1), à pas
fin
1 Domaine d’application
Le présent document spécifie les caractéristiques des écrous normaux hexagonaux (style 1), en acier et
en acier inoxydable, à filetage métrique à pas fin de diamètres 8 mm à 39 mm, et de grades A et B.
NOTE Pour les écrous de diamètre D > 39 mm, voir l’Annexe A.
Si dans certains cas d’autres spécifications sont requises, les classes de qualité et les grades d’acier
inoxydable peuvent être choisis dans l'ISO 898-2 ou l'ISO 3506-2.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 225, Éléments de fixation — Vis, goujons et écrous — Symboles et description des dimensions
ISO 898-2, Fixations — Caractéristiques mécaniques des fixations en acier au carbone et en acier allié —
Partie 2: Écrous de classes de qualité spécifiées
ISO 965-1, Filetages métriques ISO pour usages généraux — Tolérances — Partie 1: Principes et données
fondamentales
ISO 1891-4, Fixations — Vocabulaire — Partie 4: Contrôle, livraison, réception et qualité
ISO 3269, Fixations — Contrôle réception
ISO 3506-2, Fixations — Caractéristiques mécaniques des fixations en acier inoxydable résistant à la
corrosion — Partie 2: Écrous de grades et classes de qualité spécifiés
ISO 4042, Fixations — Systèmes de revêtements électrolytiques
ISO 4759-1, Tolérances des éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C
ISO 6157-2, Éléments de fixation — Défauts de surface — Partie 2: Écrous
ISO 8991, Système de désignation des éléments de fixation
ISO 8992, Éléments de fixation — Exigences générales pour vis, goujons et écrous
ISO 10683, Fixations — Systèmes de revêtements non électrolytiques de zinc lamellaire
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC maintiennent des bases de données terminologiques pour utilisation dans le domaine de la
normalisation aux adresses suivantes :
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
1
© ISO 2023 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 8673:2023(F)
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
4 Dimensions
Les dimensions des écrous de diamètres 8 mm à 39 mm doivent être conformes aux Figures 1 et 2, et
aux Tableaux 1 et 2. Sauf spécification contraire au moment de la commande, les écrous sont livrés sans
collerette au niveau de la face d’appui.
NOTE Pour les écrous de diamètre D > 39 mm, voir l’Annexe A.
Les symboles et descriptions des dimensions sont spécifiés dans l’ISO 225.
Figure 1 — Ecrou sans collerette au niveau de la face d’appui
Dimensions en millimètres
a
Ligne de référence pour d .
w
Figure 2 — Ecrou avec collerette optionnelle au niveau de la face d’appui
2
  © ISO 2023 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 8673:2023(F)
Tableau 1 — Dimensions des écrous 8 mm à 16 mm (grade A)
Dimensions en millimètres
M8×1 M10×1,25 M12×1,5 (M14×1,5) M16×1,5
a
Filetage, D×P
— (M10×1) (M12×1,25) — —
max. 0,60 0,60 0,60 0,60 0,80
b
c
min. 0,15 0,15 0,15 0,15 0,20
max. 8,75 10,80 12,96 15,12 17,28
d
a
min. 8,00 10,00 12,00 14,00 16,00
d min. 11,63 14,63 16,63 19,64 22,49
w
e min. 14,38 17,77 20,03 23,36 26,75
max. 6,80 8,40 10,80 12,80 14,80
m
min. 6,44 8,04 10,37 12,10 14,10
m min. 5,15 6,43 8,30 9,68 11,28
w
nom. = max. 13,00 16,00 18,00 21,00 24,00
s
min. 12,73 15,73 17,73 20,67 23,67
NOTE Les dimensions entre pare
...

DRAFT INTERNATIONAL STANDARD
ISO/DIS 8673
ISO/TC 2/SC 12 Secretariat: DIN
Voting begins on: Voting terminates on:
2022-04-20 2022-07-13
Fasteners — Hexagon regular nuts (style 1), with fine pitch
thread
Fixations — Écrous hexagonaux normaux (style 1), à pas fin
ICS: 21.060.20
This document is circulated as received from the committee secretariat.
THIS DOCUMENT IS A DRAFT CIRCULATED
FOR COMMENT AND APPROVAL. IT IS
ISO/CEN PARALLEL PROCESSING
THEREFORE SUBJECT TO CHANGE AND MAY
NOT BE REFERRED TO AS AN INTERNATIONAL
STANDARD UNTIL PUBLISHED AS SUCH.
IN ADDITION TO THEIR EVALUATION AS
BEING ACCEPTABLE FOR INDUSTRIAL,
TECHNOLOGICAL, COMMERCIAL AND
USER PURPOSES, DRAFT INTERNATIONAL
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN
Reference number
NATIONAL REGULATIONS.
ISO/DIS 8673:2022(E)
RECIPIENTS OF THIS DRAFT ARE INVITED
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
PROVIDE SUPPORTING DOCUMENTATION. © ISO 2022

---------------------- Page: 1 ----------------------
ISO/DIS 8673:2022(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2022
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii
  © ISO 2022 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/DIS 8673:2022(E)
Contents Page
Foreword .iv
1  Scope . 1
2  Normative references . 1
3  Terms and definitions . 1
4 Dimensions .2
5  Requirements and reference International Standards . 3
6 Marking and labelling . 4
6.1 Marking on product . . 4
6.2 Labelling on package . 5
7 Designation . 5
Annex A (informative) Nuts with D > 39 mm, not conforming to ISO 898-2 .6
Bibliography . 9
iii
© ISO 2022 – All rights reserved

---------------------- Page: 3 ----------------------
ISO/DIS 8673:2022(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO's adherence to the WTO principles in the Technical
Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 2, Fasteners, Subcommittee SC 12, Fasteners
with metric internal thread.
This fifth edition cancels and replaces the fourth edition (ISO 8673:2012).
The main changes compared to the previous edition are as follows:
— nuts with D > 39 mm (with m < 0,8D not conforming to ISO 898-2) have been shifted to informative
min
Annex A; reference to ISO/TR 16224 for appropriate nut design has been added;
— M18×2 and M22×2 have been added;
— d , d and m have been specified with two decimal places;
a,max w,min w,min
— for steel nuts, quenching and tempering condition has been specified in accordance with ISO 898-2,
and property class 12 has been added;
— for stainless steel nuts, grades D4 and D6 and property class 80 have been added;
— non-ferrous metal nuts have been cancelled (as a consequence of the cancellation of ISO 8839);
— specifications for marking and labelling have been added as Clause 6.
Any feedback or questions on this document should be directed to the user's national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
  © ISO 2022 – All rights reserved

---------------------- Page: 4 ----------------------
DRAFT INTERNATIONAL STANDARD ISO/DIS 8673:2022(E)
Fasteners — Hexagon regular nuts (style 1), with fine pitch
thread
1  Scope
This document specifies the characteristics of hexagon regular nuts (style 1), in steel and stainless
steel, with metric fine pitch thread 8 mm to 39 mm, and with product grades A and B.
NOTE For nuts with sizes D > 39 mm, see Annex A (informative).
If in certain cases other specifications are requested, property classes and stainless steel grades can be
selected from ISO 898-2 or ISO 3506-2.
2  Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions
ISO 898-2, Fasteners — Mechanical properties of fasteners made of carbon steel and alloy steel — Part 2:
Nuts with specified property classes
ISO 965-1, ISO general purpose metric screw threads — Tolerances — Part 1: Principles and basic data
ISO 1891-4, Fasteners — Vocabulary — Part 4: Control, inspection, delivery, acceptance and quality
ISO 3269, Fasteners — Acceptance inspection
ISO 3506-2, Fasteners — Mechanical properties of corrosion-resistant stainless steel fasteners — Part 2:
Nuts with specified grades and property classes
ISO 4042, Fasteners — Electroplated coating systems
ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C
ISO 6157-2, Fasteners — Surface discontinuities — Part 2: Nuts
ISO 8991, Designation system for fasteners
ISO 8992, Fasteners — General requirements for bolts, screws, studs and nuts
ISO 10683, Fasteners — Non-electrolytically applied zinc flake coating systems
3  Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
1
© ISO 2022 – All rights reserved

---------------------- Page: 5 ----------------------
ISO/DIS 8673:2022(E)
4 Dimensions
Dimensions for nuts with sizes 8 mm to 39 mm shall be in accordance with Figures 1 and 2, and with
Tables 1 and 2. Unless otherwise specified at the time of order, the nuts are delivered without washer-
face.
NOTE For nuts with sizes D > 39 mm, see Annex A.
Symbols and descriptions of dimensions are defined in ISO 225.
Figure 1 — Nuts without washer-face
Dimensions in millimetres

a
Reference datum for d .
w
Figure 2 — Nut with optional washer-face
2
  © ISO 2022 – All rights reserved
...

PROJET DE NORME INTERNATIONALE
ISO/DIS 8673
ISO/TC 2/SC 12 Secrétariat: DIN
Début de vote: Vote clos le:
2022-04-20 2022-07-13
Fixations — Écrous hexagonaux normaux (style 1), à pas
fin
Fasteners — Hexagon regular nuts (style 1), with fine pitch thread
ICS: 21.060.20
Le présent document est distribué tel qu’il est parvenu du secrétariat du comité.
CE DOCUMENT EST UN PROJET DIFFUSÉ POUR
OBSERVATIONS ET APPROBATION. IL EST DONC
SUSCEPTIBLE DE MODIFICATION ET NE PEUT
ÊTRE CITÉ COMME NORME INTERNATIONALE
TRAITEMENT PARALLÈLE ISO/CEN
AVANT SA PUBLICATION EN TANT QUE TELLE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES
FINS INDUSTRIELLES, TECHNOLOGIQUES ET
COMMERCIALES, AINSI QUE DU POINT DE VUE
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR
POSSIBILITÉ DE DEVENIR DES NORMES
POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
Numéro de référence
LES DESTINATAIRES DU PRÉSENT PROJET ISO/DIS 8673:2022(F)
SONT INVITÉS À PRÉSENTER, AVEC LEURS
OBSERVATIONS, NOTIFICATION DES DROITS
DE PROPRIÉTÉ DONT ILS AURAIENT
ÉVENTUELLEMENT CONNAISSANCE ET À
© ISO 2022
FOURNIR UNE DOCUMENTATION EXPLICATIVE.

---------------------- Page: 1 ----------------------
© ISO 2022– Tous droits réservés
ISO/DIS 8673:2022(F)
ISO/DIS 8673:2022(F)
avril 2022
ISO TC 2/SC 12
Secrétariat: DIN
Fixations — Écrous hexagonaux normaux (style 1), à pas fin
Fasteners — Hexagon regular nuts (style 1), with fine pitch thread
ICS: 21.060.20

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
  © ISO 2022 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/DIS 8673:2022(F)
Sommaire
Avant‐propos . iv
1  Domaine d’application . 1
2  Références normatives . 1
3  Termes et définitions . 1
4  Dimensions . 2
5  Exigences et Normes internationales de référence . 5
6  Marquage et étiquetage . 6
6.1 Marquage sur le produit. 6
6.2 Etiquetage sur l’emballage . 6
7  Désignation . 6
Annex A (informative) Ecrous de diamètres D > 39 mm, non conformes à l’ISO 898‐2 . 7
Bibliographie . 10

© ISO 2022 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/DIS 8673:2022(F)
Avant‐propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en
général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit
de faire partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales
et non gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore
étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne la
normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l'élaboration
du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, de la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC) voir le lien suivant www.iso.org/iso/fr/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 2, Fixations, Sous-comité SC 12,
Fixations à filetage métrique intérieur.
Cette cinquième édition annule et remplace la quatrième édition (ISO 8673:2012) qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes :
— les écrous de diamètres D > 39 mm (avec m < 0,8D non conforme à l’ISO 898-2) ont été déplacés
min
en Annexe A, informative; la référence à l’ISO/TR 16224 pour une conception approprié des écrou a
été ajoutée;
— M18×2 et M22×2 ont été ajoutés;
— d , d et m ont été spécifiés avec deux décimales;
a,max w,min w,min
— pour les écrous en acier, le fait que les écrous soient dans l'état trempé et revenu a été spécifié
conformément à l’ISO 898-2, et la classe de qualité 12 a été ajoutée;
— pour les écrous en acier inoxydable, les grades D4 et D6 et la classe de qualité 80 ont été ajoutés;
— les écrous en métaux non ferreux ont été supprimés (en raison de l’annulation de l’ISO 8839);
— les spécifications pour le marquage et l’étiquetage ont été ajoutées à l’Article 6.
iv © ISO 2022 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO/DIS 8673:2022(F)
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.

© ISO 2022 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO/DIS 8673:2022(F)
Fixations — Écrous hexagonaux normaux (style 1), à pas fin
1 Domaine d’application
Le présent document spécifie les caractéristiques des écrous hexagonaux normaux (style 1), en acier et
en acier inoxydable, à filetage métrique à pas fin de diamètres 8 mm à 39 mm, et de grades A et B.
Note Pour les écrous de diamètre D > 39 mm, voir l’Annexe A (informative).
Si dans certains cas d’autres spécifications sont requises, les classes de qualité et les grades d’acier inoxydable
peuvent être choisis dans l'ISO 898-2 ou l'ISO 3506-2.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 225, Éléments de fixation — Vis, goujons et écrous — Symboles et description des dimensions
ISO 898-2, Fixations — Caractéristiques mécaniques des fixations en acier au carbone et en acier allié —
Partie 2 : Écrous de classes de qualité spécifiées
Tolérances — Partie 1 : Principes et données
ISO 965-1, Filetages métriques ISO pour usages généraux —
fondamentales
ISO 1891-4, Fixations — Vocabulaire — Partie 4 : Contrôle, livraison, réception et qualité
ISO 3269, Fixations — Contrôle réception
ISO 3506-2, Fixations — Caractéristiques mécaniques des fixations en acier inoxydable résistant à la
corrosion — Partie 2 : Ecrous de grades et classes de qualité spécifiés
ISO 4042, Fixations — Systèmes de revêtements électrolytiques
ISO 4759-1, Tolérances des éléments de fixation — Vis, goujons et écrous — Partie 1 : Grades A, B et C
ISO 6157-2, Éléments de fixation — Défauts de surface — Partie 2 : Ecrous
ISO 8991, Système de désignation des éléments de fixation
ISO 8992, Éléments de fixation — Exigences générales pour vis, goujons et écrous
ISO 10683, Fixations — Systèmes de revêtements non électrolytiques de zinc lamellaire
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC maintiennent des bases de données terminologiques pour utilisation dans le domaine de la
normalisation aux adresses suivantes :
— ISO Online browsing platform: disponible à l’adresse http://www.iso.org/obp
— IEC Electropedia: disponible à l’adresse http://www.electropedia.org/
© ISO 2022– Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO/DIS 8673:2022(F)
4 Dimensions
Les dimensions des écrous de diamètres 8 mm à 64 mm doivent être conformes aux Figures 1 et 2 et aux
Tableaux 1 et 2. Sauf spécification contraire au moment de la commande, les écrous sont livrés sans
collerette au niveau de la face d’appui.
Note Pour les écrous de diamètre D > 39 mm, voir l’Annexe A.
Les symboles et descriptions des dimensions sont définis dans l’ISO 225.

Figure 1 — Ecrou sans collerette au niveau de la face d’appui

Dimensions en millimètres


a
Ligne de référence pour dw.
Figure 2 — Ecrou avec collerette optionnelle au niveau de la face d’appui
2 © ISO 2022 Tous droits réservés

---------------------- Page: 7 ----------------------
ISO/DIS 8673:2022(F)
Tableau 1 — Dimensions des écrous 8 mm à 20 mm
Dimensions en millimètres
M8×1 M10×1,25 M12×1,5 (M14×1,5) M16×1,5 M18×2 M20×2
a
Filetage, D×P
— (M10×1) (M12×1,25) — — (M18×1,5) (M20×1,5)
max. 0,60 0,60 0,60 0,60 0
...
