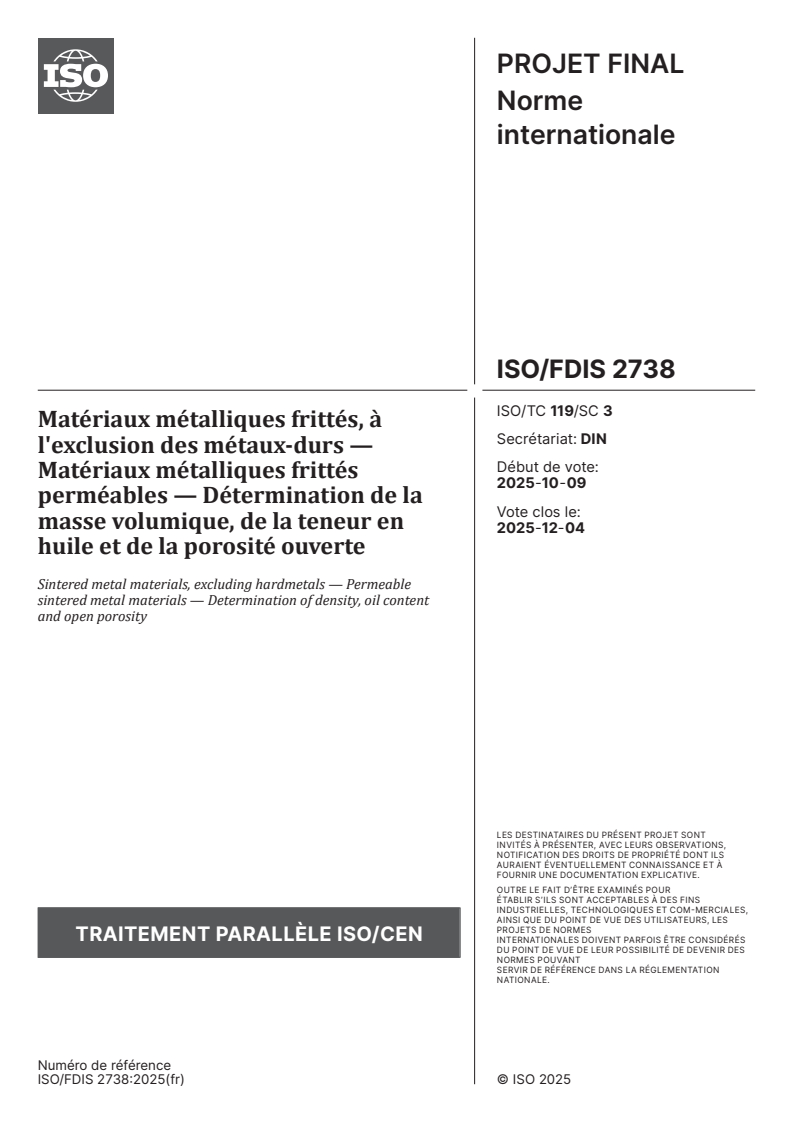

Matériaux métalliques frittés, à l'exclusion des métaux-durs — Matériaux métalliques frittés perméables — Détermination de la masse volumique, de la teneur en huile et de la porosité ouverte
La présente Norme internationale spécifie des méthodes pour la détermination de la masse volumique, de la teneur en huile et de la porosité ouverte de matériaux métalliques frittés perméables.Elle est particulièrement applicable aux coussinets en métal poreux et aux pièces détachées produites par compactage et frittage de poudres métalliques.
General Information
Relations
Standards Content (Sample)

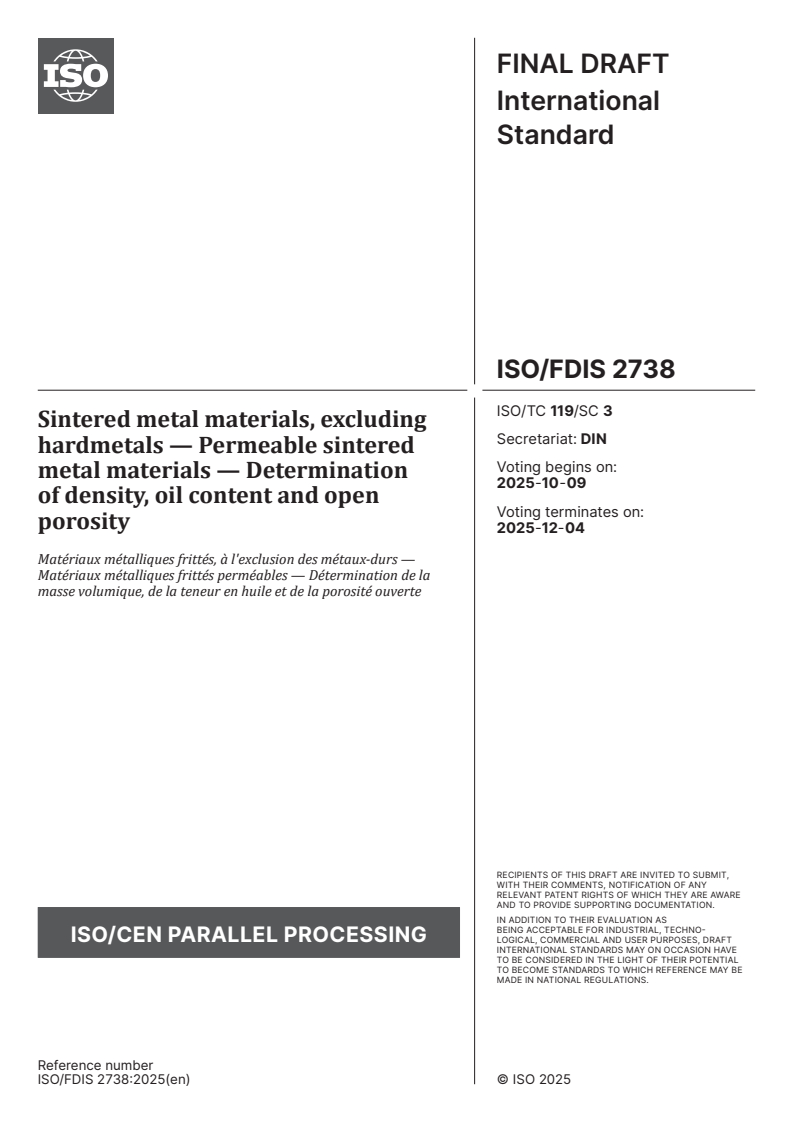

FINAL DRAFT
International
Standard
ISO/FDIS 2738
ISO/TC 119/SC 3
Sintered metal materials, excluding
Secretariat: DIN
hardmetals — Permeable sintered
Voting begins on:
metal materials — Determination
2025-10-09
of density, oil content and open
Voting terminates on:
porosity
2025-12-04
Matériaux métalliques frittés, à l'exclusion des métaux-durs —
Matériaux métalliques frittés perméables — Détermination de la
masse volumique, de la teneur en huile et de la porosité ouverte
RECIPIENTS OF THIS DRAFT ARE INVITED TO SUBMIT,
WITH THEIR COMMENTS, NOTIFICATION OF ANY
RELEVANT PATENT RIGHTS OF WHICH THEY ARE AWARE
AND TO PROVIDE SUPPOR TING DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO
ISO/CEN PARALLEL PROCESSING LOGICAL, COMMERCIAL AND USER PURPOSES, DRAFT
INTERNATIONAL STANDARDS MAY ON OCCASION HAVE
TO BE CONSIDERED IN THE LIGHT OF THEIR POTENTIAL
TO BECOME STAN DARDS TO WHICH REFERENCE MAY BE
MADE IN NATIONAL REGULATIONS.
Reference number
ISO/FDIS 2738:2025(en) © ISO 2025
FINAL DRAFT
ISO/FDIS 2738:2025(en)
International
Standard
ISO/FDIS 2738
ISO/TC 119/SC 3
Sintered metal materials, excluding
Secretariat: DIN
hardmetals — Permeable sintered
Voting begins on:
metal materials — Determination
of density, oil content and open
Voting terminates on:
porosity
Matériaux métalliques frittés, à l'exclusion des métaux-durs —
Matériaux métalliques frittés perméables — Détermination de la
masse volumique, de la teneur en huile et de la porosité ouverte
RECIPIENTS OF THIS DRAFT ARE INVITED TO SUBMIT,
WITH THEIR COMMENTS, NOTIFICATION OF ANY
RELEVANT PATENT RIGHTS OF WHICH THEY ARE AWARE
AND TO PROVIDE SUPPOR TING DOCUMENTATION.
© ISO 2025
IN ADDITION TO THEIR EVALUATION AS
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO
ISO/CEN PARALLEL PROCESSING
LOGICAL, COMMERCIAL AND USER PURPOSES, DRAFT
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
INTERNATIONAL STANDARDS MAY ON OCCASION HAVE
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
TO BE CONSIDERED IN THE LIGHT OF THEIR POTENTIAL
or ISO’s member body in the country of the requester.
TO BECOME STAN DARDS TO WHICH REFERENCE MAY BE
MADE IN NATIONAL REGULATIONS.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland Reference number
ISO/FDIS 2738:2025(en) © ISO 2025
ii
ISO/FDIS 2738:2025(en)
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols and designations . 2
5 Test procedures . 2
6 Equipment . 3
7 Test piece . 3
8 Test procedures . 4
8.1 Determination of the initial mass of the test piece .4
8.2 Removal of oil from the test piece by solvent extraction.4
8.3 Determination of the mass of the dried test piece.4
8.4 Impregnation with oil and surface coating .4
8.4.1 Full impregnation (for determination of the open porosity) .4
8.4.2 Partial impregnation (suitable for determination of the volume) .5
8.4.3 Surface coating methods (suitable for determination of the volume) .5
8.5 Determination of the mass of the fully impregnated test piece .5
8.6 Determination of the volume of the test piece .5
9 Expression of results . 9
9.1 Density .9
9.2 Oil content .9
9.3 Open porosity .9
10 Precision of dry density determination . 9
11 Test report .11
Bibliography .12
iii
ISO/FDIS 2738:2025(en)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 119, Powder metallurgy, Subcommittee SC 3,
Sampling and testing methods for sintered metal materials (excluding hardmetals), in collaboration with the
European Committee for Standardization (CEN), in accordance with the Agreement on technical cooperation
between ISO and CEN (Vienna Agreement).
This fourth edition cancels and replaces the third edition (ISO 2738:1999), which has been technically
revised.
The main change is as follows:
— Clause 10 “Precision” revised.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
FINAL DRAFT International Standard ISO/FDIS 2738:2025(en)
Sintered metal materials, excluding hardmetals — Permeable
sintered metal materials — Determination of density, oil
content and open porosity
1 Scope
This document specifies methods for determining the density (dry density or fully impregnated density), oil
content (related to test piece volume and related to open porosity) and open porosity of permeable sintered
metal materials.
This document applies in particular to porous metal bearings and to structural parts produced by pressing
and sintering metal powders.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 758, Liquid chemical products for industrial use — Determination of density at 20 degrees C
ISO 13944, Lubricated metal-powder mixes — Determination of lubricant content — Soxhlet extraction method
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
density
mass, divided by the volume
3.2
dry density
mass of the test piece, after oil extraction and drying, divided by the volume of the test piece
3.3
fully impregnated density
wet density
mass of the test piece, after full impregnation, divided by the volume of the test piece
3.4
oil content related to test piece volume
volume of oil contained in the sample, divided by the volume of the test piece, multiplied by a volume fraction
of 100 %
ISO/FDIS 2738:2025(en)
3.5
oil content related to open porosity
volume of oil contained in the test piece, divided by the volume of the open porosity, multiplied by a volume
fraction of 100 %
3.6
open porosity
volume of oil after full impregnation divided by the volume of the test piece, multiplied by a volume fraction
of 100 %
3.7
volume
total volume of the test piece including the pores
4 Symbols and designations
Table 1 — Symbols and designations
Symbol Designation Unit
m Initial mass of the test piece g
m Mass of the test piece after oil extraction and drying g
m Mass of the fully impregnated test piece g
m Mass of the fully or partially impregnated test piece plus supporting device (for g
a
example suspension wire) weighed in air
m Mass of the fully or partially impregnated test piece plus supporting device (for g
w
example suspension wire) weighed in water
V Volume of the test piece cm
ρ Density of the water used g/cm
w
a 3
ρ Density of the oil initially in the test piece g/cm
a 3
ρ Density of the impregnating oil used g/cm
a
The oil density is assumed to be known or, if not, it shall be determined in accordance with ISO 758.
5 Test procedures
Depending upon which of the properties are to be determined, some or all of the test procedures in Clause 8
are carried out. Table 2 shows the test procedures that are carried out for the property to be determined.
The values obtained for the various parameters are inserted in the respective formulae given in Clause 9 to
obtain the desired property.
ISO/FDIS 2738:2025(en)
Table 2 — Test procedures
Properties to be determined
Symbol for
Density Oil content Open
Test procedure result ob-
porosity
Dry Fully impreg- % volume % of open
tained
nated fraction porosity
Initial weighing of the test piece (see 8.1) m — — x x —
Extraction of the oil contained in the
— x — x x x
pores of the test piece (see 8.2)
Determination of the mass of the test
piece after oil extraction and drying m x — x x x
(see 8.3)
Full impregnation of the test piece with
— — x — x x
an oil of known density (see 8.4)
Determination of the mass of the fully
m — x — x x
impregnated test piece (see 8.5)
Determination of the volume of the test
V x x x — x
piece (see 8.6)
6 Equipment
6.1 Analytical balance, of sufficient capacity and accurate to 0,01 % of the test piece weight or better.
6.2 Soxhlet extractor, with oil solvent.
6.3 Device for weighing the test piece in air and in liquid.
NOTE The liquid is usually water (see Figure 1, Figure 2 and Figure 3).
6.4 Vessel, large enough to accommodate the test piece and the device (6.3) for weighing it, containing
distilled or deionized, and preferably degassed water, with a volume fraction of 0,05 % to 0,10 % wetting
agent added.
6.5 Apparatus for vacuum impregnation of the test piece with oil.
6.6 Impregnation oil, of known density (see ISO 758 for the determination of the density of liquids).
6.7 Thermometer, accurate to ±0,5 °C.
7 Test piece
7.1 Usually the test piece is tested whole. If this is not possible, the test piece may be cut or broken into
smaller parts to facilitate the vario
...

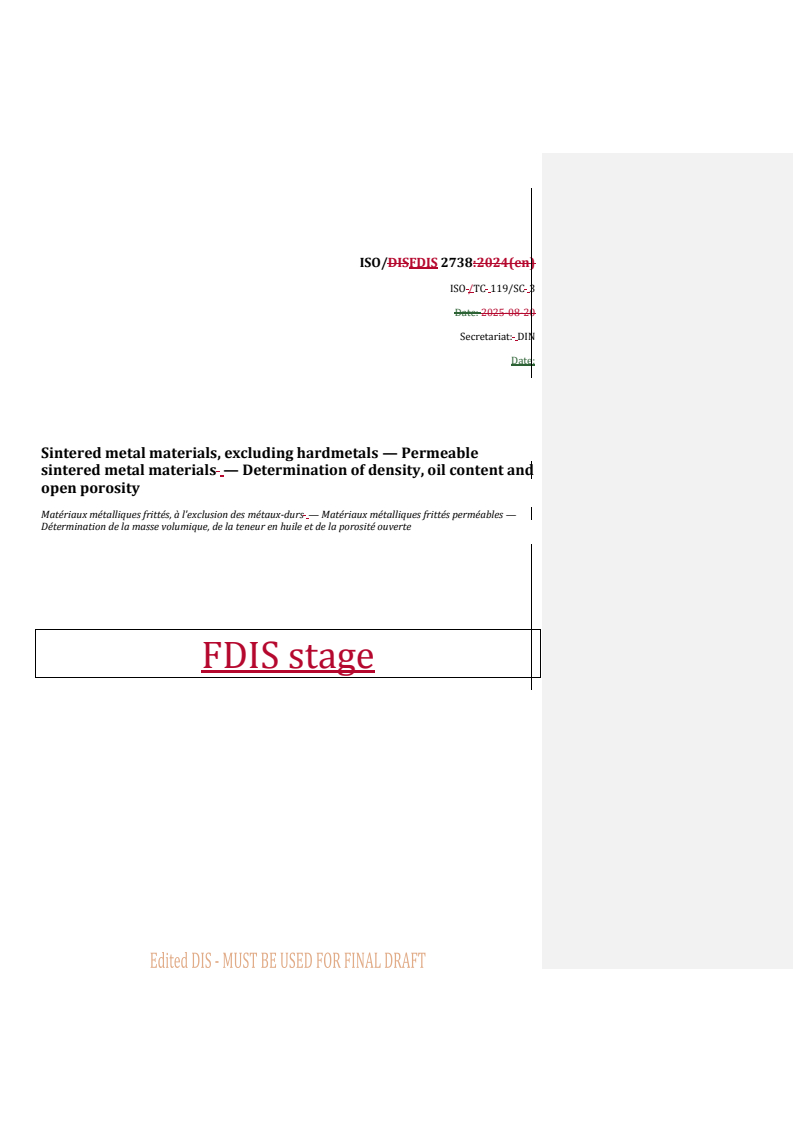

ISO/DISFDIS 2738:2024(en)
ISO /TC 119/SC 3
Date: 2025-08-20
Secretariat: DIN
Date:
Sintered metal materials, excluding hardmetals — Permeable
sintered metal materials — Determination of density, oil content and
open porosity
Matériaux métalliques frittés, à l'exclusion des métaux-durs — Matériaux métalliques frittés perméables —
Détermination de la masse volumique, de la teneur en huile et de la porosité ouverte
FDIS stage

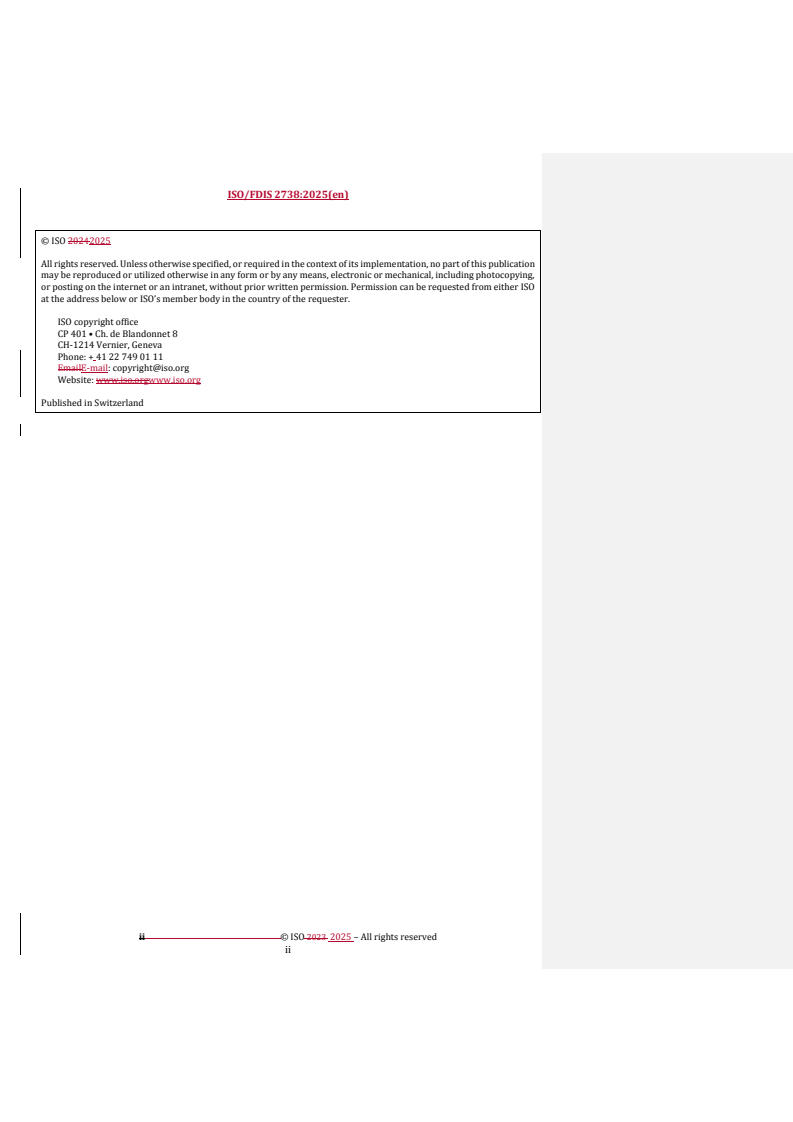

ISO/FDIS 2738:2025(en)
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication
may be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying,
or posting on the internet or an intranet, without prior written permission. Permission can be requested from either ISO
at the address below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: + 41 22 749 01 11
EmailE-mail: copyright@iso.org
Website: www.iso.orgwww.iso.org
Published in Switzerland
ii © ISO 2023 2025 – All rights reserved
ii
ISO/DISFDIS 2738:2025(en)
Contents
Foreword . iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols and designations . 2
5 Test procedures . 2
6 Equipment . 3
7 Test piece . 3
8 Test procedures . 4
9 Expression of results . 10
10 Precision of dry density determination . 11
11 Test report . 13
Bibliography . 14
Foreword . iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols and designations . 2
5 Test procedures . 2
6 Equipment . 3
7 Test piece . 3
8 Test procedures . 3
8.1 Determination of the initial mass of the test piece . 3
8.2 Removal of oil from the test piece by solvent extraction . 3
8.3 Determination of the mass of the dried test piece . 4
8.4 Impregnation with oil and surface coating . 4
8.4.1 Full impregnation (for determination of the open porosity) . 4
8.4.2 Partial impregnation (suitable for determination of the volume) . 4
8.4.3 Surface coating methods (suitable for determination of the volume) . 4
8.5 Determination of the mass of the fully impregnated test piece . 5
8.6 Determination of the volume of the test piece. 5
9 Expression of results . 9
9.1 Density . 9
9.2 Oil content . 9
9.3 Open porosity . 9
10 Precision . 9
11 Test report . 11
Bibliography . 12
© ISO 2025 – All rights reserved
iii
ISO/FDIS 2738:2025(en)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types of
ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent rights
in respect thereof. As of the date of publication of this document, ISO had not received notice of (a) patent(s)
which may be required to implement this document. However, implementers are cautioned that this may not
represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents.www.iso.org/patents. ISO shall not be held responsible for identifying any or all such
patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.htmlwww.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 119, Powder metallurgy, Subcommittee SC 3,
Sampling and testing methods for sintered metal materials (excluding hardmetals), in collaboration with the
European Committee for Standardization (CEN), in accordance with the Agreement on technical cooperation
between ISO and CEN (Vienna Agreement).
This fourth edition cancels and replaces the third edition (ISO 2738:1999), which has been technically revised.
The main change is as follows:
— — Clause 1010 “Precision” revised.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
Field Code Changed
iv © ISO 2023 2025 – All rights reserved
iv
DRAFT International Standard ISO/DIS 2738:2025(en)
Sintered metal materials, excluding hardmetals — Permeable
sintered metal materials — Determination of density, oil content and
open porosity
1 Scope
This document specifies methods for determining the density (dry density or fully impregnated density), oil
content (related to test piece volume and related to open porosity) and open porosity of permeable sintered
metal materials.
This document applies in particular to porous metal bearings and to structural parts produced by pressing
and sintering metal powders.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 758, Liquid chemical products for industrial use — Determination of density at 20 degrees C
ISO 13944, Lubricated metal-powder mixes — Determination of lubricant content — Soxhlet extraction method
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— — ISO Online browsing platform: available at https://www.iso.org/obphttps://www.iso.org/obp
— — IEC Electropedia: available at https://www.electropedia.org/https://www.electropedia.org/
3.1
3.1
density
mass, divided by the volume
3.2
3.2
dry density
mass of the test piece, after oil extraction and drying, divided by the volume of the test piece
3.3 3.3
fully impregnated density
wet density
mass of the test piece, after full impregnation, divided by the volume of the test piece
ISO/FDIS 2738:2025(en)
3.4 3.4
oil content related to test piece volume
volume of oil contained in the sample, divided by the volume of the test piece, multiplied by a volume fraction
of 100 % %
3.5 3.5
oil content related to open porosity
volume of oil contained in the test piece, divided by the volume of the open porosity, multiplied by a volume
fraction of 100 %
3.6 3.6
open porosity
volume of oil after full impregnation divided by the volume of the test piece, multiplied by a volume fraction
of 100 %
3.7 3.7
volume
total volume of the test piece including the pores
4 Symbols and designations
Table 1 — Symbols and designations
Symbol Designation Unit
m Initial mass of the test piece g
m2 Mass of the test piece after oil extraction and drying g
m3 Mass of the fully impregnated test piece g
m Mass of the fully or partially impregnated test piece plus supporting device (for g
a
example suspension wire) weighed in air
mw Mass of the fully or partially impregnated test piece plus supporting device (for g
example suspension wire) weighed in water
V Volume of the test piece cm
ρw Density of the water used g/cm
a 3
ρ Density of the oil initially in the test piece g/cm
a 3
ρ Density of the impregnating oil used g/cm
a The oil density is assumed to be known or, if not, it shall be determined in accordance with ISO 758.
5 Test procedures
Depending upon which of the properties are to be determined, some or all of the test procedures in Clause 8
are carried out. Table 28 are carried out. Table 2 shows the test procedures that are carried out for the
property to be determined. The values obtained for the various parameters are inserted in the respective
formulae given in Clause 99 to obtain the desired property.
2 © ISO 2023 2025 – All rights reserved
ISO/DISFDIS 2738:2025(en)
Table 2 — Test procedures
Properties to be determined
Symbol for Density Oil content Open
Test procedure result porosit
Dry Fully % % of open
obtained y
impregnate volume porosity
d fraction
Initial weighing of the test piece (see
m1 — — x x —
8.1)8.1)
Extraction of the oil contained in the
— x — x x x
pores of the test piece (see 8.2)8.2)
Determination of the mass of the test
piece after oil extraction and drying m2 x — x x x
(see 8.3)8.3)
Full impregnation of the test piece with
— — x — x x
an oil of known density (see 8.4)8.4)
Determination of the mass of the fully
m — x — x x
impregnated test piece (see 8.5)8.5)
Determination of the volume of the test
V x x x — x
piece (see 8.6)8.6)
6 Equipment
6.1 6.1 Analytical balance, of sufficient capacity and accurate to 0,01 % of the test piece weight or
better.
6.2 6.2 Soxhlet extractor, with oil solvent.
6.3 6.3 Device for weighing the test piece in air and in liquid.
NOTE The liquid is usually water (see Figure 1, Figure 2Figure 1, Figure 2 and Figure 3).Figure 3).
6.4 6.4 Vessel, large enough to accommodate the test piece and the device (6.3)(6.3) for weighing it,
containing distilled or deionized, and preferably degassed water, with a volume fraction of 0,05 % to 0,10 %
wetting agent added.
6.5 6.5 Apparatus for vacuum impregnation of the test piece with oil.
6.6 6.6 Impregnation oil, of known density (see ISO 758 for the determination of the density of
liquids).
6.7 6.7 Thermometer, accurate to ±0,5 °C.
7 Test piece
7.1 7.1 Usually the test piece is tested whole. If this is not possible, the test piece may be cut or broken
into smaller parts to facilitate the various operations. It is often most appropriate to test only a critical section
of a component.
7.2 7.2 If the test piece has a mass less than 5 g, a number of test pieces shall be tested together and
treated as one in order to obtain average values of density, oil content and open porosity.
7.3 7.3 The surface of the test piece shall be free of adhering dirt, grease or other foreign material.
© ISO 2025 – All rights reserved
ISO/FDIS 2738:2025(en)
7.4 7.4 The surface of the test piece shall be free from surplus oil. When removing any such surplus oil
with an oil-absorbent material, care shall be taken to avoid removing oil contained in the pores.
NOTE The presence of surplus oil on the surface of the test piece is most likely to occur after the full impregnation
...
PROJET FINAL
Norme
internationale
ISO/FDIS 2738
ISO/TC 119/SC 3
Matériaux métalliques frittés, à
Secrétariat: DIN
l'exclusion des métaux-durs —
Début de vote:
Matériaux métalliques frittés
2025-10-09
perméables — Détermination de la
Vote clos le:
masse volumique, de la teneur en
2025-12-04
huile et de la porosité ouverte
Sintered metal materials, excluding hardmetals — Permeable
sintered metal materials — Determination of density, oil content
and open porosity
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSERVATIONS,
NOTIFICATION DES DROITS DE PROPRIÉTÉ DONT ILS
AURAIENT ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-MERCIALES,
AINSI QUE DU POINT DE VUE DES UTILISATEURS, LES
PROJETS DE NORMES
TRAITEMENT PARALLÈLE ISO/CEN
INTERNATIONALES DOIVENT PARFOIS ÊTRE CONSIDÉRÉS
DU POINT DE VUE DE LEUR POSSI BILITÉ DE DEVENIR DES
NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTATION
NATIONALE.
Numéro de référence
ISO/FDIS 2738:2025(fr) © ISO 2025
PROJET FINAL
ISO/FDIS 2738:2025(fr)
Norme
internationale
ISO/FDIS 2738
ISO/TC 119/SC 3
Matériaux métalliques frittés, à
Secrétariat: DIN
l'exclusion des métaux-durs —
Début de vote:
Matériaux métalliques frittés
2025-10-09
perméables — Détermination de la
Vote clos le:
masse volumique, de la teneur en
2025-12-04
huile et de la porosité ouverte
Sintered metal materials, excluding hardmetals — Permeable
sintered metal materials — Determination of density, oil content
and open porosity
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSERVATIONS,
NOTIFICATION DES DROITS DE PROPRIÉTÉ DONT ILS
AURAIENT ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
© ISO 2025 INDUSTRIELLES, TECHNOLOGIQUES ET COM-MERCIALES,
AINSI QUE DU POINT DE VUE DES UTILISATEURS, LES
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
PROJETS DE NORMES
TRAITEMENT PARALLÈLE ISO/CEN
INTERNATIONALES DOIVENT PARFOIS ÊTRE CONSIDÉRÉS
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
DU POINT DE VUE DE LEUR POSSI BILITÉ DE DEVENIR DES
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
NORMES POUVANT
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTATION
NATIONALE.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse Numéro de référence
ISO/FDIS 2738:2025(fr) © ISO 2025
ii
ISO/FDIS 2738:2025(fr)
Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles et désignations . 2
5 Modes opératoires d’essai . 2
6 Appareillage . 3
7 Éprouvette . 3
8 Modes opératoires d’essai . 4
8.1 Détermination de la masse initiale de l’éprouvette .4
8.2 Élimination de l’huile de l’éprouvette par extraction au solvant.4
8.3 Détermination de la masse de l’éprouvette séchée .4
8.4 Imprégnation d’huile et revêtement de surface .5
8.4.1 Imprégnation complète (pour la détermination de la porosité ouverte) .5
8.4.2 Imprégnation partielle (convenant à la détermination du volume) .5
8.4.3 Méthodes de revêtement de la surface (convenant à la détermination du volume) .5
8.5 Détermination de la masse de l’éprouvette complètement imprégnée .6
8.6 Détermination du volume de l’éprouvette .6
9 Expression des résultats . 9
9.1 Masse volumique .9
9.2 Teneur en huile .9
9.3 Porosité ouverte .10
10 Fidélité de la détermination de la masse volumique sèche .10
11 Rapport d’essai .12
Bibliographie .13
iii
ISO/FDIS 2738:2025(fr)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité
de tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n’avait
pas reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application.
Toutefois, il y a lieu d’avertir les responsables de la mise en application du présent document que des
informations plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à
l'adresse www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou
partie de tels droits de brevet.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/iso/fr/avant-propos.html.
Le présent document a été élaboré par le comité technique ISO/TC 119, Métallurgie des poudres, sous-
comité SC 3, Échantillonnage et méthodes d'essais des matériaux métalliques frittés (à l’exclusion des métaux-
durs), en collaboration avec le comité technique, du Comité européen de normalisation (CEN), conformément
à l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette quatrième édition annule et remplace la troisième édition (ISO 2738:1999), qui a fait l’objet d’une
révision technique.
La principale modification est la suivante:
— révision de l’Article 10 «Fidélité».
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.
iv
PROJET FINAL Norme internationale ISO/FDIS 2738:2025(fr)
Matériaux métalliques frittés, à l'exclusion des métaux-
durs — Matériaux métalliques frittés perméables —
Détermination de la masse volumique, de la teneur en huile
et de la porosité ouverte
1 Domaine d'application
Le présent document spécifie des méthodes de détermination de la masse volumique, (masse volumique
sèche ou masse volumique après imprégnation complète), de la teneur en huile (par rapport au volume de
l'éprouvette et à la porosité ouverte) et de la porosité ouverte des matériaux métalliques frittés perméables.
Le présent document s’applique notamment aux coussinets en métal poreux et aux pièces détachées
produites par compactage et frittage de poudres métalliques.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 758, Produits chimiques liquides à usage industriel — Détermination de la masse volumique à 20 degrés C
ISO 13944, Mélanges de poudres métalliques lubrifiées — Détermination de la teneur en lubrifiant — Méthode
d'extraction au Soxhlet
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
masse volumique
masse, divisée par le volume
3.2
masse volumique sèche
masse de l'éprouvette, après extraction de l'huile et séchage, divisée par le volume de l'éprouvette
3.3
masse volumique après imprégnation complète
masse volumique humide
masse de l'éprouvette, après imprégnation complète, divisée par le volume de l'éprouvette
ISO/FDIS 2738:2025(fr)
3.4
teneur en huile relative au volume de l'éprouvette
volume d'huile contenu dans l'éprouvette, divisé par le volume de l'éprouvette, multiplié par une fraction
volumique de 100 %
3.5
teneur en huile relative à la porosité ouverte
volume d'huile contenu dans l'éprouvette, divisé par le volume de la porosité ouverte, multiplié par une
fraction volumique de 100 %
3.6
porosité ouverte
volume d'huile après imprégnation complète divisé par le volume de l'éprouvette, multiplié par une fraction
volumique de 100 %
3.7
volume
volume total de l’éprouvette, y compris les pores
4 Symboles et désignations
Tableau 1 — Symboles et désignations
Symbole Désignation Unité
m Masse initiale de l’éprouvette g
m Masse de l’éprouvette, après extraction de l’huile et séchage g
m Masse de l’éprouvette complètement imprégnée g
m Masse de l’ensemble formé par l’éprouvette, partiellement ou complètement g
a
imprégnée, et le dispositif support (par exemple, câble de suspension), pesé
dans l’air
m Masse de l’ensemble formé par l’éprouvette, partiellement ou complètement g
w
imprégnée, et le dispositif support (par exemple, câble de suspension), pesé
dans l’eau
V Volume de l’éprouvette cm
ρ Masse volumique de l’eau utilisée g/cm
w
a 3
ρ Masse volumique de l’huile initialement présente dans l’éprouvette g/cm
a 3
ρ Masse volumique de l’huile utilisée pour l’imprégnation g/cm
a
La masse volumique de l’huile est supposée connue ou, si elle ne l’est pas, doit être déterminée conformément à l’ISO 758.
5 Modes opératoires d’essai
Le choix des modes opératoires d’essai décrits à l’Article 8 qu’il va falloir mettre en œuvre dépend de la
propriété à déterminer. Le Tableau 2 met en correspondance chaque propriété à déterminer avec les
modes opératoires d’essai à réaliser (tous ou une partie d’entre eux seulement, selon les cas). Pour chaque
propriété, le résultat de la détermination est calculé en introduisant les valeurs obtenues pour les différents
paramètres dans les formules correspondantes, qui figurent à l’Article 9.
ISO/FDIS 2738:2025(fr)
Tableau 2 — Modes opératoires d’essai
Propriétés à déterminer
Symbole
Masse volumique Teneur en huile Porosité
utilisé pour
Mode opératoire d’essai ouverte
Sèche Après impré- % en fraction % de la
le résultat
gnation com- volumique porosité
obtenu
plète ouverte
Pesée initiale de l’éprouvette
m — — x x —
(voir 8.1)
Extraction de l’huile contenue
dans les pores de l’éprouvette — x — x x x
(voir 8.2)
Détermination de la masse de
l’éprouvette, après extraction de m x — x x x
l’huile et séchage (voir 8.3)
Imprégnation complète de
l’éprouvette avec une huile
— — x — x x
de masse volumique connue
(voir 8.4)
Détermination de la masse de
l’éprouvette complètement m — x — x x
imprégnée (voir 8.5)
Détermination du volume de
V x x x — x
l’éprouvette (voir 8.6)
6 Appareillage
6.1 Balance analytique, d'une capacité suffisante et d'une précision égale ou supérieure à 0,01 % de la
masse de l'éprouvette.
6.2 Extracteur Soxhlet, avec solvant d’huile.
6.3 Dispositif pour pesée de l’éprouvette, dans l’air et dans un liquide.
NOTE Le liquide est généralement de l’eau (voir Figure 1, Figure 2 et Figure 3).
6.4 Récipient, suffisamment grand pour recevoir l’éprouvette et le dispositif de pesée (6.3), contenant de
l’eau distillée ou déionisée, et de préférence dégazée, à laquelle est ajouté un agent mouillant d’une fraction
volumique comprise entre 0,05 % et 0,10 %.
6.5 Appareil permettant l’imprégnation sous vide de l’éprouvette avec de l’huile.
6.6 Huile d’imprégnation, de masse volumique connue (voir l’ISO 758 pour la détermination de la masse
volumique des liquides).
6.7 Thermomètre, précis à ±0,5 °C.
7 Éprouvette
7.1 En général, l’éprouvette entière est soumise à essai. Si cela n’est pas possible, il est admis de couper
ou de casser l’éprouvette en parties plus petites afin de faciliter les diverses opérations. Il est souvent plus
judicieux de ne soumettre à essai qu’une partie critique d’un composant.
ISO/FDIS 2738:2025(fr)
7.2 Si la masse de l’éprouvette est inférieure à 5 g, plusieurs éprouvettes doivent être soumises à essai
ensemble et traitées comme une seule éprouvette afin d'obtenir les valeurs moyennes de densité, de teneur
en huile et de porosité ouverte.
7.3 La surface de l’éprouvette d’essai doit être exempte de saleté, de graisse ou de tout autre matériau
étranger adhérent.
7.4 La surface de l’éprouvette d’essai doit être exempte de tout excédent d’huile. Lors de l’élimination de
tout excédent d’huile au
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
