ISO 9709:2018
(Main)Structural timber — Visual strength grading — Basic principles
Structural timber — Visual strength grading — Basic principles
This document establishes the basic principles for rules and procedures governing the visual sorting of timber for use in structural applications.
Bois de structure — Classement visuel selon la résistance — Principes de base
Le présent document établit les principes de base des règles et des procédures qui régissent le classement visuel d'un bois destiné à être utilisé en structure.
General Information
Relations
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 9709
Second edition
2018-10
Structural timber — Visual strength
grading — Basic principles
Bois de structure — Classement visuelle selon la résistance —
Principes de base
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

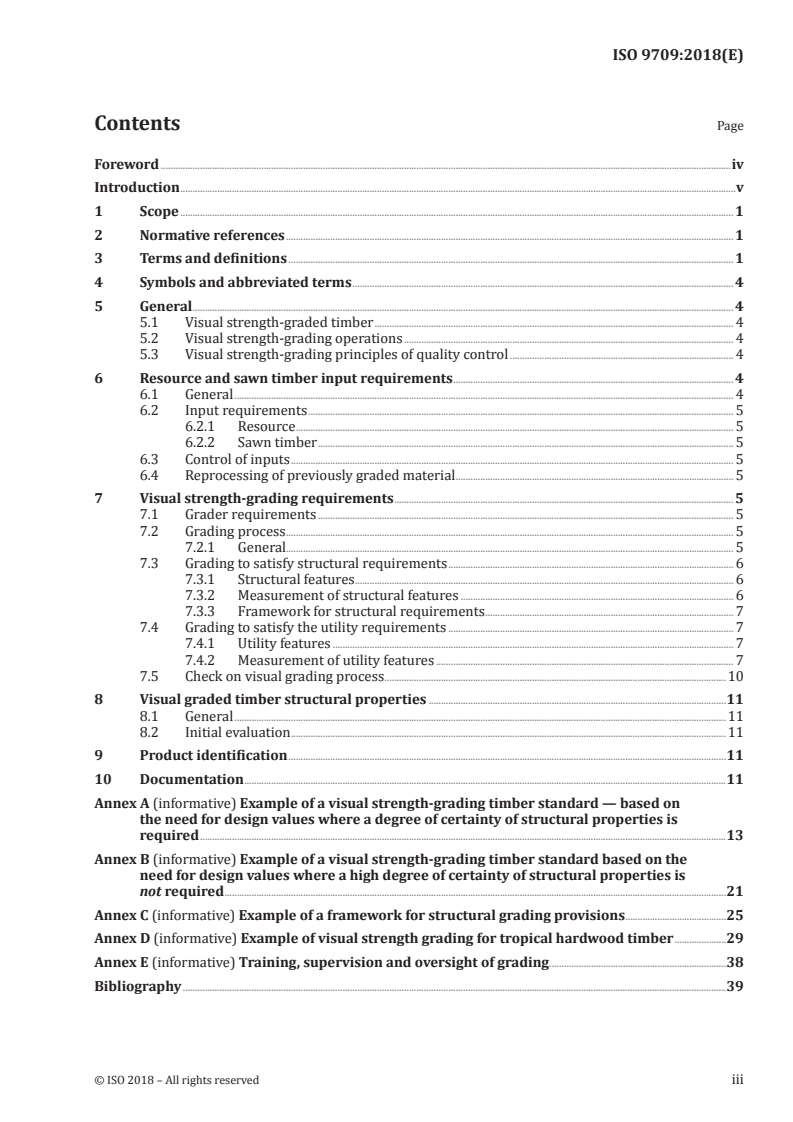

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols and abbreviated terms . 4
5 General . 4
5.1 Visual strength-graded timber . 4
5.2 Visual strength-grading operations . 4
5.3 Visual strength-grading principles of quality control . 4
6 Resource and sawn timber input requirements . 4
6.1 General . 4
6.2 Input requirements . 5
6.2.1 Resource . 5
6.2.2 Sawn timber . 5
6.3 Control of inputs . 5
6.4 Reprocessing of previously graded material . 5
7 Visual strength-grading requirements . 5
7.1 Grader requirements . 5
7.2 Grading process . 5
7.2.1 General. 5
7.3 Grading to satisfy structural requirements . 6
7.3.1 Structural features . 6
7.3.2 Measurement of structural features . 6
7.3.3 Framework for structural requirements . 7
7.4 Grading to satisfy the utility requirements . 7
7.4.1 Utility features . 7
7.4.2 Measurement of utility features . 7
7.5 Check on visual grading process .10
8 Visual graded timber structural properties .11
8.1 General .11
8.2 Initial evaluation .11
9 Product identification .11
10 Documentation .11
Annex A (informative) Example of a visual strength-grading timber standard — based on
the need for design values where a degree of certainty of structural properties is
required .13
Annex B (informative) Example of a visual strength-grading timber standard based on the
need for design values where a high degree of certainty of structural properties is
not required .21
Annex C (informative) Example of a framework for structural grading provisions .25
Annex D (informative) Example of visual strength grading for tropical hardwood timber .29
Annex E (informative) Training, supervision and oversight of grading .38
Bibliography .39

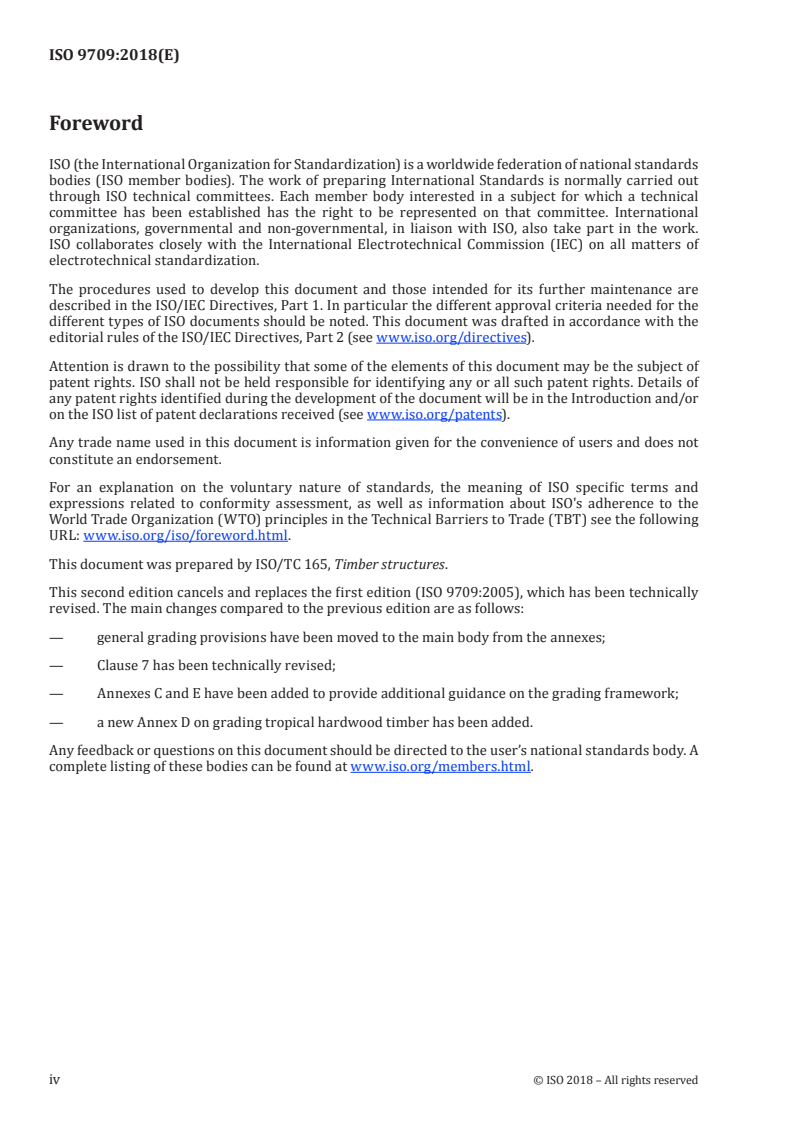

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www .iso .org/iso/foreword .html.
This document was prepared by ISO/TC 165, Timber structures.
This second edition cancels and replaces the first edition (ISO 9709:2005), which has been technically
revised. The main changes compared to the previous edition are as follows:
— general grading provisions have been moved to the main body from the annexes;
— Clause 7 has been technically revised;
— Annexes C and E have been added to provide additional guidance on the grading framework;
— a new Annex D on grading tropical hardwood timber has been added.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2018 – All rights reserved
Introduction
The general principle of this document is that any type of visual strength-grading procedure is
acceptable, provided it is defined, controlled, and documented to the extent required to reflect the
degree of certainty of structural properties intended for the structural application of the product. The
body of this document specifies the essential features common to all visual strength-grading operations.
The requirements are minimal so as to ensure maximum scope and flexibility in the application of a
standard to the visual strength-grading process for timber. The annexes provide a detailed example of
a conformance standard resulting in strength properties having a high degree of engineering reliability
and a simple standard resulting in strength properties where a high degree of engineering reliability is
not required, as well as a tropical timber example.
This document was based initially on the European Standard EN 518 and modified to bring it into
conformance with ISO procedures and requirements.
The bibliography lists a number of additional standards referenced during the development of this
document.
INTERNATIONAL STANDARD ISO 9709:2018(E)
Structural timber — Visual strength grading — Basic
principles
1 Scope
This document establishes the basic principles for rules and procedures governing the visual sorting of
timber for use in structural applications.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 12122-1, Timber structures — Determination of characteristic values — Part 1: Basic requirements
ISO 12122-2, Timber structures — Determination of characteristic values — Part 2: Sawn timber
ISO 13910, Timber structures — Strength graded timber — Test methods for structural properties
ISO 24294, Timber — Round and sawn timber — Vocabulary
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 13910 and ISO 24294 and the
following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
air dried timber
timber that has been dried by exposure to air without any artificial heating above 50 °C and has a
moisture content in approximate equilibrium with the surrounding natural atmospheric conditions
3.2
compression wood
abnormal wood that forms on the underside of leaning and crooked coniferous trees
3.3
density
mass per unit volume expressed as kg/m at a moisture content of 12 %
3.4
fissure
separation of the wood occurring at various locations in a piece of timber, classified in terms of its type,
size and location
EXAMPLE Shake, check or split.
3.5
fungal decay
disintegration of the wood substance due to action of wood-destroying fungi
3.6
grade
population of timber derived from a specified resource and by applying a specified sorting procedure
3.7
heartwood
inner core of the tree, in some species with a different colour from the sapwood
Note 1 to entry: Boxed heart means heartwood is enclosed within the four surfaces of a piece of sawn timber at
both ends.
3.8
insect damage
damage including pinholes and larger bore holes caused by insects
3.9
kiln dried timber
sawn timber that has been dried in a closed chamber in which the required moisture content is obtained
by artificial heat and humidity control
3.10
knot
portion of a branch or limb that has become incorporated in a piece of timber, classified in terms of its
type, size and location
EXAMPLE Sound, unsound or other types.
3.11
moisture condition
classification of timber wetness, based on measurement of the weight of water in wood expressed as a
percentage of the weight of the oven-dry wood
3.12
pith
small soft core in the structural centre of a log
3.13
pocket
well-defined opening between the rings of annual growth which develops during the growth of the tree
and typically contains resin or bark
3.14
rate of growth
classification of timber growth rings, expressed as the number of rings per unit width
3.15
sapstain
natural variation from the colour of the sapwood
3.16
sapwood
outer layer of wood between the bark and the heartwood
3.17
seasoned timber
dry timber
timber with moisture content of 19 % or less
2 © ISO 2018 – All rights reserved
3.18
slope of grain
deviation of the wood fibre direction from a line parallel to the edges of a piece of timber, expressed as
the ratio of unit deviation to the unit of length over which it occurs
3.19
sound wood
wood that is free of decay
3.20
strength group
strength class
classification of timber based on particular characteristic values such as bending strength, density and
mean modulus of elasticity parallel to the grain
3.21
structural requirements
grade requirements that affect the structural properties of the timber
Note 1 to entry: Structural features are: knots, slope of grain, fissures, and any other features that may cause a
decrease in strength properties to an amount which threatens the serviceability of the piece.
3.22
thickness
lesser dimension perpendicular to the longitudinal axis of a piece of timber
3.23
unseasoned timber
timber with moisture content greater than 19 %
3.24
utility requirements
grade requirements that do not affect the structural properties of the timber to an extent that
jeopardizes the serviceability of the piece
3.25
visual graded timber
sawn wood that has been sorted into structural or non-structural grades according to visual criteria
Note 1 to entry: The visual criteria identify visible physical features that affect timber strength, utility of the
product and/or the visual quality of the product.
3.26
wane
lack of wood on any face or edge of a piece of sawn timber, including or not including bark
3.27
warping
any deviation from a true or plane surface including bow, crook, cupping or spring, twisting, or any
combination thereof
EXAMPLE Bow, crook, cup or spring, twist.
3.28
white speck
white or brown pit or spot in wood caused by the “Fomes Pini” fungus that only develops in the living
tree and does not develop further in service
3.29
width
greater dimension perpendicular to the longitudinal axis of a piece of timber
4 Symbols and abbreviated terms
For the purposes of this document, the symbols and abbreviated terms given in ISO 13910 apply.
5 General
5.1 Visual strength-graded timber
Visual strength-graded timber is sawn wood that has been sorted into structural or non-structural
grades according to visual criteria. The visual criteria identify physical features that can affect timber
strength.
5.2 Visual strength-grading operations
A typical visual strength-grading operation shall be comprised of a visual grader who sorts an input
resource into one or more output grades (see Figure 1). A visual-grading machine shall be permitted to
be used in place of the visual grader.
In addition to the structural requirements, any relevant non-structural or utility requirements shall
also be specified.
NOTE Some of the timber might not meet the requirements of the minimum specified grade.
Figure 1 — Schematic of visual strength-grading operation
5.3 Visual strength-grading principles of quality control
Visual grading is one element of quality control operations. This document requires that the quality
control related to the visual grading operation is undertaken by placing checks on the three components
of the grading operation: 1) the resource and sawn timber inputs; 2) the visual sorting process; and 3)
the graded timber output (see Figure 1).
NOTE In theory it is possible to control quality either
a) by control on the resource input and the visual sorting operation, or
b) by checks of the visual sorting operation and of the quality of the output grades.
However, in practice it is not feasible to rely solely on the checks on the output grades because of the
high variability and complexity of timber, and because of the large sample sizes that are required to
reliably measure the 5-percentile strength values.
6 Resource and sawn timber input requirements
6.1 General
The input resources shall be identified in terms of all parameters that can affect the output of the visual
grade sorting operation.
4 © ISO 2018 – All rights reserved
6.2 Input requirements
6.2.1 Resource
The parameter that shall be identified is the timber species or mixture of species.
Other relevant parameters shall be identified, such as the following:
a) silvicultural practices used;
b) log source;
c) log size;
d) cutting pattern used to manufacture sawn timber from logs;
e) any other parameters deemed to be important.
6.2.2 Sawn timber
Parameters that shall be specified are:
a) condition (such as seasoned, unseasoned, etc.);
b) moisture content and moisture content range;
c) any other parameters deemed to be important.
6.3 Control of inputs
A periodic check on the resource and sawn timber inputs shall be defined and specified.
NOTE See ISO 12122-1 and ISO 12122-2 for information about the determination of structural properties.
6.4 Reprocessing of previously graded material
If major reprocessing of previously graded material is permitted, then any requirements for re-grading
of the material shall be specified.
7 Visual strength-grading requirements
7.1 Grader requirements
The grader shall be qualified to grade timber accurately at the necessary operational speeds and to
evaluate the visual quality of all grades and sizes that the grader will encounter in commercial visual
grading operations.
7.2 Grading process
7.2.1 General
The grading process shall be specified. During grading, methods shall be in place to ensure that the
timber species and the timber moisture content comply with the requirements specified.
The framework for the grading system shall be supported by evidence that it can provide a stable basis
for delivering graded products that achieve key characteristic properties.
NOTE The detail required in the standard is directly related to the reliability of the stated structural
properties. Annex A provides a detailed example of a conformance standard resulting in strength properties
having a moderate to high degree of engineering reliability. Annex B provides an example of a conformance
standard resulting in strength properties where a high degree of engineering reliability is not required. Annex D
provides an example for tropical hardwoods.
7.3 Grading to satisfy structural requirements
7.3.1 Structural features
To ensure adequate structural properties, limitations shall be specified on one or more of the following
features:
a) knots (type, size and location);
b) slope of grain;
c) rate of growth;
d) fissures (shake, checks, and/or splits);
e) moisture condition;
f) any other features that are deemed to be important.
7.3.2 Measurement of structural features
7.3.2.1 Knots
Knots shall be measured in a manner consistent with grading provisions.
NOTE Examples of knot measurement are shown in Annexes A, B and D.
7.3.2.2 Slope of grain
The slope of grain (see Figure 2) is assessed over a distance sufficiently great so as to avoid the influence
of local deviations.
7.3.2.3 Rate of growth
To assess rate of growth, measurements shall be made on one end of the piece, and expressed as the
average ring width in millimetres along a straight line 75 mm long normal to the growth rings, passing
through the centre of the end of the pieces [see Figure 3 a]; or commencing 25 mm from the pith when
it is present [see Figure 3 b]. When a line 75 mm in length is unobtainable, the measurements are to be
made on the longest possible line normal to the growth rings and passing through the centre of the piece.
7.3.2.4 Fissures
Fissures shall be measured as illustrated in Figure 4.
7.3.2.5 Moisture condition
Moisture condition shall be determined in accordance with a specified standard.
6 © ISO 2018 – All rights reserved
7.3.2.6 Combinations of defects
Each of the defects listed will reduce the strength of a piece to the lowest permissible if present to the
maximum extent allowed, even if no other type of defects is present. Where two or more defects, each
of a size smaller than the maximum permitted, are present at the same place in a piece, the timber
grader shall use his discretion to reject any piece that he believes will be weakened to a greater extent
than would be caused by a single defect of the maximum size.
7.3.3 Framework for structural requirements
The provisions identified in 7.3.1 and 7.3.2 shall be supported by testing of samples from at least two
reference grades containing a random selection of the permitted features, resulting in data on the
th
mean modulus of elasticity and the 5 percentile of at least one strength property. This data shall be
permitted to be used to formulate the structural grade model including other grades and sizes, provided
it shows a consistent relationship for the reference grades.
NOTE The intent is to select reference grades and sample sizes that will serve best to represent the grades
in the system, reflecting both the range and frequency of features that could appear in these grades and
demonstrating that the grading system is robust enough to differentiate properties for the timber population.
Annex C provides an example of a framework to support structural requirements.
7.4 Grading to satisfy the utility requirements
7.4.1 Utility features
To ensure adequate visual quality, limitations shall be specified on all relevant features, such as:
a) crookedness;
b) dimensions and tolerances;
c) fungal decay;
d) insect damage;
e) sapstain;
f) squareness;
g) white speck;
h) any other features that are deemed to be important.
7.4.2 Measurement of utility features
7.4.2.1 Crookedness
Bow, spring (or crook) and twist shall be assessed the entire length (see Figure 6). Longitudinal
curvature in square section pieces shall be assessed using the limits for bow. Measurement shall be
taken at the time of grading. Cupping shall be assessed across the width (see Figure 7).
Key
1 slope of grain is A/B
Figure 2 — Measurement of slope of grain
b) Average ring width measurement,
a) Average ring width measurement, passing
commencing 25 mm from the pith when
through the centre of the end of the piece
this is present
a
Thickness.
b
Width.
Figure 3 — Measurement of rate of growth
8 © ISO 2018 – All rights reserved
Key
1 shake; the length of the shake is A
2 check; the length of the check is B + C
3 split; the length of the split is (E + F)/2
a
Thickness.
b
Width.
Figure 4 — Measurement of fissures
Key
1 wane
Figure 5 — Measurement of wane
7.4.2.2 Dimension and tolerances
The dimensions shall be measured in accordance with grading provisions. Wane shall be measured in
relationship to affected timber faces (see Figure 5).
7.4.2.3 Other features
Other features shall be measured in accordance with grading provisions; however, any piece which
contains defects that can cause a decrease in strength properties to an amount that threatens the
serviceability of the piece, shall be excluded from the grades.
7.5 Check on visual grading process
A periodic check shall be required to assess the accuracy of the grading process. If a check indicates
that the process is inadequate, then appropriate measures shall be specified to modify the process so
that the process is adequate.
NOTE Annex E provides background information on training, supervision and oversight of grading.
Key
1 bow
2 spring (or crook)
3 twist
Figure 6 — Measurement of bow, spring (or crook) and twist
Figure 7 — Measurement of cupping
10 © ISO 2018 – All rights reserved
8 Visual graded timber structural properties
8.1 General
The structural properties of strength-graded timber shall be as defined and measured in the test
methods in ISO 13910.
The structural design properties shall be determined from tests on timber having a defined moisture
content. If the tests are conducted on timber having a moisture content that differs from that specified
by the procedure conforming to this document, the properties resulting from the tests shall be adjusted
(using sound engineering principles) so that the structural design properties reflect the intent of these
basic requirements and/or the applicable associated design codes.
NOTE These structural properties could be incorporated in the visual strength-grading standard or could
be in other appropriate standards referencing the grades determined using the criteria of the visual strength-
grading standard.
8.2 Initial evaluation
Once the grading operation has been selected, evidence shall be provided that the resultant output
grades have the structural properties stated for the material. The requirements for this test program
shall be based on sound sampling principles as specified in ISO 12122-1 and ISO 12122-2, and the tests
for the structural properties shall be based on the test procedures specified in 8.1.
For cases where such evidence is not available or it is not appropriate to link the evidence to other mills,
an initial test program shall be specified.
NOTE In some cases, the evidence could be linked to other mills carrying out equivalent sorting procedures.
For cases where a high degree of certainty of the structural properties is not required, then the structural
properties of the material could be based on other mechanical or physical properties representative of the grade
being evaluated, provided these properties have been defined and related to the test procedures as specified in
8.1 and continue to be used as the basis of the sorting process.
9 Product identification
A product identification mark on the timber shall be specified to indicate the document conforming
to this document on which the sorting is based, the grade and/or strength class, and the producer
responsible. The product identification mark shall also include any other relevant information required
to show suitability for end use.
Each piece of timber shall be marked except for high quality strength-graded timber intended for
appearance as well as structural purposes. For this high quality appearance timber, each shipment
shall be accompanied by documentation containing the product identification requirements specified
in the standard.
10 Documentation
Documentation requirements shall include:
a) the standard on which the visual strength-grading process is based;
b) specifications of the resource input;
c) specifications of the visual grade sorting process;
d) specifications for the timber grade criteria;
e) methods for assigning and confirming a grade;
f) specifications for the identification of the product.
Documentation requirements shall also include, where relevant to the process and product:
g) control checks of the resource input;
h) control checks of the visual grade sorting process;
i) specifications and control checks of the structural properties;
j) materials identifying the allocation of responsibilities for quality control operations;
k) other specifications or materials deemed to be important.
12 © ISO 2018 – All rights reserved
Annex A
(informative)
Example of a visual strength-grading timber standard — based
on the need for design values where a degree of certainty of
structural properties is required
This is one of a number of possible systems provided as an example only – not a system proposed for
universal usage. This example is a practical implementation of the visual strength-grading principles
defined in the main body of this document, as applied to the following case:
— rectangular cross-section timber;
— for structural applications;
— requiring strength characteristic values with a moderate to high degree of engineering reliability.
The layout corresponds to that of an International Standard to clearly show how an International
Standard in this domain should look. It includes both
— structural elements (scope, normative references, terms and definitions, symbols and abbreviated
terms, requirements, sampling, test methods), and
— supplementary informative elements (bibliography).
Informative annexes (like this Annex A) and normative annexes may also form part of an International
Standard. Although some of this Annex is written in mandatory language for illustration purposes, it
is not a normative part of this document.
A.1 Scope
This annex provides an example of the grading procedures for producing visually sorted strength and
stiffness graded rectangular timber for structural applications requiring strength characteristic values
with a moderate to high degree of engineering reliability.
It is applicable for timber that is graded in the seasoned state.
It could be applicable for timber that is graded in the unseasoned state providing the structural design
properties for the timber are modified to reflect the intent of this standard and/or to the associated
design codes.
A.2 Normative references
The following referenced documents are indispensable for the application of this annex. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 9709, Structural timber — Visual strength grading — Basic principles
ISO 13910, Timber structures — Strength graded timber — Test methods for structural properties
ISO 12122-1, Timber structures — Determination of characteristic values — Part 1: Basic requirements
ISO 12122-2, Timber structures — Determination of characteristic values — Part 2: Sawn timber
A.3 Terms and definitions
For the purposes of this annex, the terms and definitions in Clause 3 and the following apply.
A.3.1
knot area ratio
KAR
ratio of the sum of the cross-sectional knots to the cross-sectional area of a piece of timber
A.3.2
margin knot area ratio
MKAR
ratio of the projected cross-sectional area of all knots intersected by the margin areas of
the piece
A.3.3
total knot area ratio
TKAR
ratio of the projected cross-sectional areas of all knots intersected by the total cross-sec-
tional area of the piece
Other features such as bow, cup, fissures, knots, rate of growth, slope of grain, spring (or
crook), twist and wane should be defined in the appropriate subclauses and by referencing
the features to an illustration.
A.4 Symbols
E modulus of elasticity
f strength
N sample size
CV coefficient of variation
A.5 General
A.5.1 Visual strength-grading operations
The visual strength-grading operation shall be comprised of one or more visual graders who sort
an input resource into two output grades. Some of the timber may not meet the requirements of the
minimum grade.
Structural and utility requirements are specified for the visual strength-graded timber.
A.5.2 Principles of quality control
The visual strength-grading is one element of the quality control operations. This standard requires that
the quality control be undertaken by placing checks on the three components of the strength-grading
operation: the resource input, the visual grade sorting, and the graded timber output.
A.6 Resource input requirements
The input resource shall be defined in terms of all parameters that may affect the output of the visual
grade sorting operation.
14 © ISO 2018 – All rights reserved
Parameters that shall be defined are
a) timber species or mixture of species,
b) log source,
c) log size,
d) silvicultural practices used,
e) cutting pattern used to manufacture sawn timber from logs,
f) seasoning condition at the time of visual grade sorting, and
g) moisture content.
Limits on resource parameters shall be stated in a quality manual.
A.7 Visual properties
A.7.1 Grader requirements
The grader shall be qualified to grade timber to the requirements of this standard at the necessary
operational speeds and to evaluate the visual quality and sizes being manufactured.
A.7.2 Visual grading requirements
A.7.2.1 Definitions of features
In addition to the features defined in Clauses 3 and 7, the size of a knot is assessed by the knot area ratio
(KAR) (see A.3.1 and Figure A.1). In addition, the location of a knot is defined in terms of edge, face and
margin areas (see Figure A.2).
Two types of knot area ratios are defined:
— the margin knot area ratio (MKAR) (see A.3.2);
— the total knot area ratio (TKAR) (see A.3.3).
Fissures are measured as illustrated in Figure 4.
The slope of grain (see Figure 2) is assessed over a distance sufficiently great so as to avoid the influence
of local deviations.
To assess rate of growth, measurements are made on one end of the piece, and expressed as the average
ring width in millimetres along a straight line 75 mm long normal to the growth rings, passing through
the centre of the end of the pieces [see Figure 3 a]; or commencing 25 mm from the pith when it is
present [see Figure 3 b]. When a line 75 mm in length is unobtainable, the measurements are to be made
on the longest possible line normal to the growth rings and passing through the centre of the piece.
A.7.2.2 Limits for structural features
The following limitations shall be applied so as to meet the visual grade structural requirements.
Table A.1 provides the limits for ensuring adequate structural properties. Two visual strength grades,
denoted by G1 and G2, are specified. To qualify for a grade, a piece shall not contain characteristics
which exceed the limits given in Table A.1.
Sapstain is not a structural defect and shall be acceptable without limitation.
Any piece which contains defects such as compression wood, insect damage, fungal decay (not sapstain),
physical damage, combinations of knots and/or other characteristics, which can cause a decrease in
strength properties to an amount which threatens the serviceability of the piece, shall be excluded
from the grades.
It shall be permissible for pieces to be accepted, where the reduction in strength caused by the abnormal
defect or damage is obviously less than that caused by the defects admitted by the grade, subject to
the provision that these abnormal defects are of a type which will not progress after conversion and
drying, e.g. white speck derived from the standing tree.
Table A.1 — Grade limits for ensuring structural properties for G1 and G2 grades
Feature limit
Feature
Grade G1 Grade G2
Either Either
MKAR > 1/2 MKAR ≤ 1/2
TKAR ≤ 1/2 TKAR ≤ 1/3
Limitation on knot sizes or or
MKAR ≤ 1/2 MKAR > 1/2
TKAR ≤ 1/2 TKAR ≤ 1/4
Slope of grain 1 in 6 1 in 10
Average width of annual rings
≤10 mm ≤6 mm
(rate of growth)
— not through thickness
unlimited L/2
Fissures
≤600 mm 2b
— through thickness
Pockets
Unlimited if shorter than half width of piece, otherwise
same limits as for size of fissures
(resin pockets and bark pockets)
NOTE
L is the length of piece
b s the width of piece
TKAR is the total knot area ratio
MKAR is the margin knot area ratio
16 © ISO 2018 – All rights reserved
a) Axonometric view, showing a group of knots b) Front view of projection plane
and their projection on a cross-section plane showing projection of knots
Key
1 margin
2 edge
3 face
4 plane of projection
Figure A.1 — Illustration of knot projection area
Key
1 edge
2 margin area
3 face
Figure A.2 — Illustration of edge, face and margin areas
b
b/4
b/4
b
b/4 b/4
A.7.2.3 Limits for utility features
The following limitations shall be applied to meet the visual grade utility requirements:
a) knot on wide face maximum 1/2 width;
b) thickness and width 0 mm to +2 mm;
c) squareness ±2 degrees;
d) wane (see Figure 5) maximum 1/3 of width of either face;
e) bow (see Figure 6) maximum 5 mm per meter of length;
f) spring (or crook) (see Figure 6) maximum 4 mm per metre of length;
g) twist (see Figure 6) maximum 1 mm per 25 mm of width per metre of length;
h) cupping (see Figure 7) maximum 1 mm per 50 mm of width.
A.7.3 Check on visual grading process
During each production shift a check shall be made to assess the accuracy of the grading process. This
shall be done by visually regrading a sample of graded timber. The pass criterion is that not more than
5 % of the pieces fall below grade and that not more than 20 % of the pieces fail the utility limitations.
If the checks indicate that the process is inadequate, then appropriate measures shall be undertaken to
modify the process.
A.8 Structural properties
A.8.1 General
The critical properties of visual strength-graded timber are structural properties. These properties are
defined and measured as specified in ISO 13910, in accordance with the principles of ISO 12122-1 and
ISO 12122-2.
NOTE ISO 9709 principles identify that the structural properties could be incorporated in the visual
strength-grading standard or could be in other appropriate standards referencing the grades determined using
the criteria of the visual strength-grading standard. This annex incorporates structural properties in its grade
criteria.
A.8.2 Initial evaluation
Once the visual grading operation has been selected, evidence shall be provided that the resultant
output grades have the required structural properties. This evidence shall be through direct
measurement of structural properties of full-size timber (see A.8.1) or through the equivalent data
from other equivalent grading operations.
Initial evaluation procedures by case are given below.
a) For the case where a strength-grading operation in a mill commences with a grade-sorting
procedure and input resource that are equivalent to those already existing in other mills, no special
initial evaluation is required as the evaluation data obtained from the other mills may be cited as
initial evidence of properties of the graded timber.
18 © ISO 2018 – All rights reserved
b) For the case where an existing grade-sorting procedure is applied to a new species and/or a new
mixture of species, then measurements of the graded material shall be made at least for bending
and tension strength and modulus of elasticity.
1) All grades and at least two sizes spanning the range of commercial material to be produced
should be evaluated.
2) Other structural properties may be deduced from relationships observed in other similar
species or mixtures of species.
c) For the case of a new grade-sorting procedure, all specified grade properties and all grades shall be
assessed.
1) For material having a limited range of sizes, then all sizes shall be evaluated.
2) For material having three or more widths and/or two or more thicknesses, then it shall be
sufficient to limit the evaluation to three widths and two thicknesses providing the widths and
thicknesses evaluated are representative of the overall range of sizes available.
A.9 Product identification
Except for exceptional circumstances where the end use of the timber may require marking to be
omitted for aesthetic reasons and where the customer specifically requests/orders timber to be free of
marks, timber shall be marked to identify:
a) reference to this standard;
b) producer
...
NORME ISO
INTERNATIONALE 9709
Deuxième édition
2018-10
Bois de structure — Classement
visuelle selon la résistance —
Principes de base
Structural timber — Visual strength grading — Basic principles
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

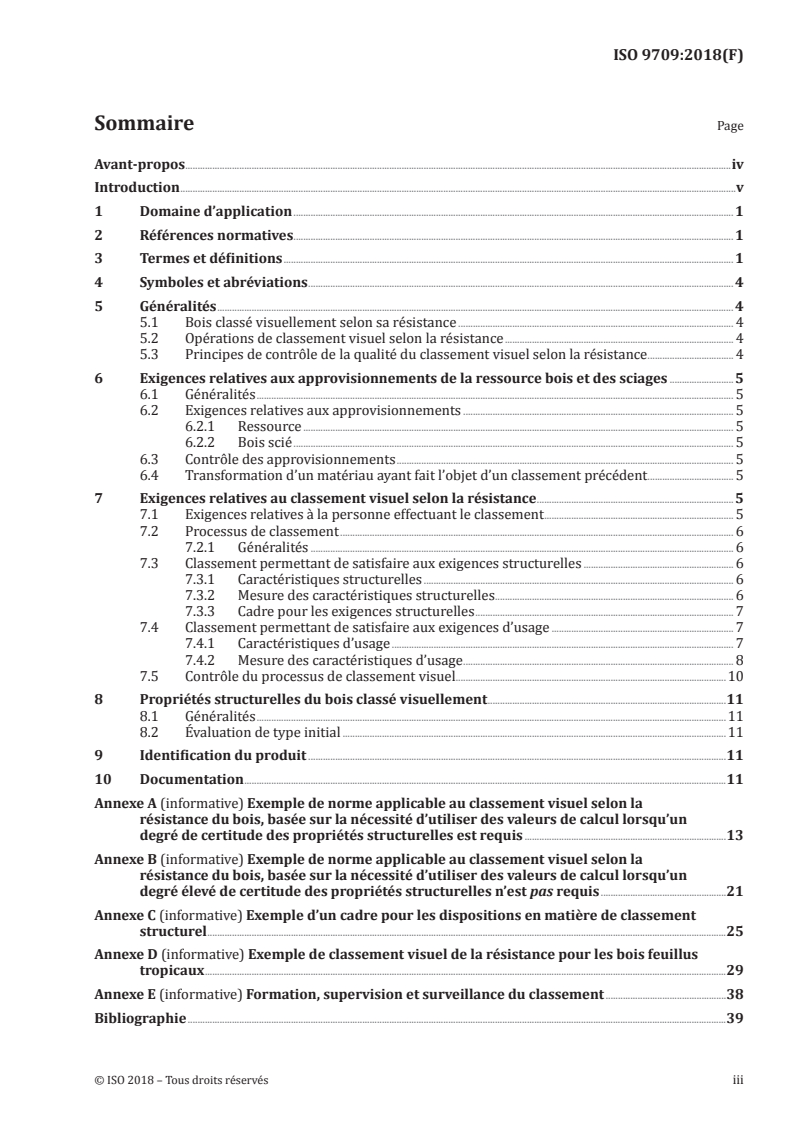

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles et abréviations . 4
5 Généralités . 4
5.1 Bois classé visuellement selon sa résistance . 4
5.2 Opérations de classement visuel selon la résistance . 4
5.3 Principes de contrôle de la qualité du classement visuel selon la résistance . 4
6 Exigences relatives aux approvisionnements de la ressource bois et des sciages .5
6.1 Généralités . 5
6.2 Exigences relatives aux approvisionnements . 5
6.2.1 Ressource . 5
6.2.2 Bois scié . 5
6.3 Contrôle des approvisionnements . 5
6.4 Transformation d’un matériau ayant fait l’objet d’un classement précédent . 5
7 Exigences relatives au classement visuel selon la résistance . 5
7.1 Exigences relatives à la personne effectuant le classement . 5
7.2 Processus de classement . 6
7.2.1 Généralités . 6
7.3 Classement permettant de satisfaire aux exigences structurelles . 6
7.3.1 Caractéristiques structurelles . 6
7.3.2 Mesure des caractéristiques structurelles . 6
7.3.3 Cadre pour les exigences structurelles . 7
7.4 Classement permettant de satisfaire aux exigences d’usage . 7
7.4.1 Caractéristiques d’usage . 7
7.4.2 Mesure des caractéristiques d’usage . 8
7.5 Contrôle du processus de classement visuel .10
8 Propriétés structurelles du bois classé visuellement .11
8.1 Généralités .11
8.2 Évaluation de type initial .11
9 Identification du produit .11
10 Documentation .11
Annexe A (informative) Exemple de norme applicable au classement visuel selon la
résistance du bois, basée sur la nécessité d’utiliser des valeurs de calcul lorsqu’un
degré de certitude des propriétés structurelles est requis .13
Annexe B (informative) Exemple de norme applicable au classement visuel selon la
résistance du bois, basée sur la nécessité d’utiliser des valeurs de calcul lorsqu’un
degré élevé de certitude des propriétés structurelles n’est pas requis .21
Annexe C (informative) Exemple d’un cadre pour les dispositions en matière de classement
structurel .25
Annexe D (informative) Exemple de classement visuel de la résistance pour les bois feuillus
tropicaux .29
Annexe E (informative) Formation, supervision et surveillance du classement .38
Bibliographie .39

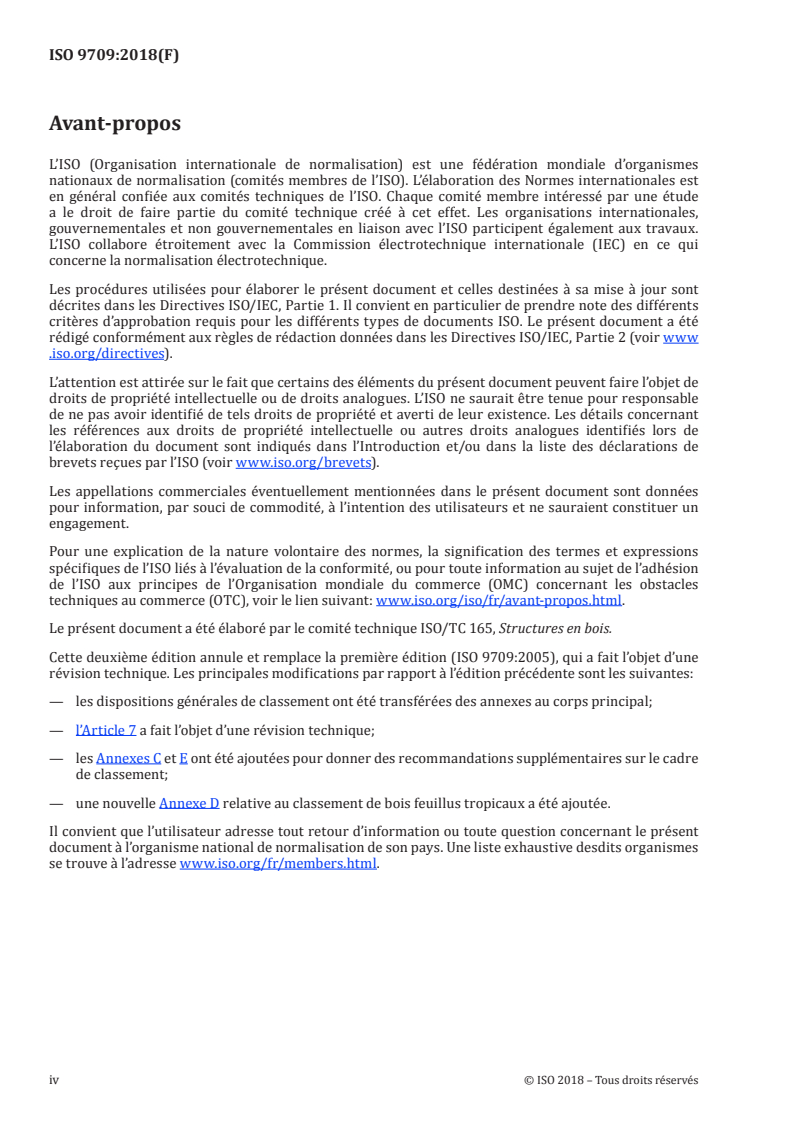

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos .html.
Le présent document a été élaboré par le comité technique ISO/TC 165, Structures en bois.
Cette deuxième édition annule et remplace la première édition (ISO 9709:2005), qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— les dispositions générales de classement ont été transférées des annexes au corps principal;
— l’Article 7 a fait l’objet d’une révision technique;
— les Annexes C et E ont été ajoutées pour donner des recommandations supplémentaires sur le cadre
de classement;
— une nouvelle Annexe D relative au classement de bois feuillus tropicaux a été ajoutée.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2018 – Tous droits réservés
Introduction
Le principe général du présent document veut que tout type de procédure de classement visuel selon
la résistance est acceptable, sous réserve qu’elle soit définie, contrôlée et documentée selon le niveau
requis, afin de refléter le degré de certitude des propriétés structurelles prévu pour l’application
structurelle du produit. Le corps du présent document spécifie les caractéristiques essentielles
communes à toutes les opérations de classement visuel selon la résistance. Les exigences sont minimales
de manière à assurer une portée et une souplesse maximales de l’application d’une norme relative au
processus de classement visuel selon la résistance du bois. Les annexes fournissent un exemple détaillé
d’une norme de conformité garantissant des propriétés de résistance présentant un degré élevé de
fiabilité technique et d’une norme simple garantissant des propriétés de résistance ne nécessitant
aucun degré de fiabilité technique élevé, ainsi qu’un exemple sur le bois tropical.
Le présent document s’appuyait initialement sur la Norme Européenne EN 518 et a été modifié pour la
rendre conforme aux procédures et exigences de l’ISO.
La Bibliographie donne la liste d’un certain nombre de normes supplémentaires auxquelles il a été fait
référence dans l’élaboration du présent document.
NORME INTERNATIONALE ISO 9709:2018(F)
Bois de structure — Classement visuelle selon la résistance
— Principes de base
1 Domaine d’application
Le présent document établit les principes de base des règles et des procédures qui régissent le
classement visuel d’un bois destiné à être utilisé en structure.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 12122-1, Structures en bois — Détermination des valeurs caractéristiques — Partie 1: Exigences de base
ISO 12122-2, Structures en bois — Détermination des valeurs caractéristiques — Partie 2: Bois massif
ISO 13910, Structure en bois — Bois classé selon la résistance — Méthodes d'essai des propriétés
structurelles
ISO 24294, Bois — Bois ronds et bois sciés — Vocabulaire
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 13910 et l’ISO 24294
ainsi que les suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse http: //www .iso .org ./obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
3.1
bois sec à l’air
bois ayant séché en plein air sans chaleur artificielle au-dessus de 50 °C et ayant une teneur en humidité
sensiblement en équilibre avec les conditions atmosphériques naturelles environnantes
3.2
bois de compression
bois anormal se formant au niveau de la surface intérieure des conifères penchés et recourbés
3.3
masse volumique
masse par unité de volume, exprimée en kg/m , à la teneur en humidité de 12 %
3.4
fente
séparation du bois se produisant à divers endroits d’une pièce de bois, classée en fonction de son type,
de sa dimension et de son emplacement
EXEMPLE Fente, gerce ou fente traversante.
3.5
attaque fongique
désintégration du matériau bois par l’action de la destruction due aux champignons
3.6
classe
lot de bois issue d’une ressource spécifique par application d’une procédure de triage spécifique
3.7
duramen; bois de cœur
cœur intérieur de l’arbre; chez certaines essences, de couleur différente de celle de l’aubier
Note 1 à l'article: Cœur enfermé signifie que le bois de cœur est enfermé à l’intérieur des quatre faces d’une pièce
de bois scié aux deux extrémités.
3.8
dégât d’insectes
dégât incluant les piqûres et les trous de ver plus grands provoqués par des insectes
3.9
bois séché en étuve
bois scié séché dans une étuve où la teneur en humidité requise est obtenue par un chauffage artificiel
et un contrôle de l’humidité de l’air
3.10
nœud
partie d’une branche intégrée dans une pièce de bois, classée en fonction de son type, de sa dimension
et de son emplacement
EXEMPLE Bois sain, pourri ou autres types.
3.11
conditions d’humidité
catégorie d’humidité du bois, fondée sur la mesure de la masse de l’eau dans le bois exprimé en
pourcentage de la masse du bois anhydre
3.12
moelle
tissu mou peu développé contenu dans la partie centrale structurelle d’une grume
3.13
poche
ouverture nette entre les cernes annuels qui se développe au cours de la croissance de l’arbre et qui
contient généralement de la résine ou de l’écorce
3.14
taux de croissance
catégorie de cernes annuels du bois, exprimée en nombre de cernes par unité de largeur
3.15
discoloration
variation de couleur naturelle de l’aubier
3.16
aubier
couche extérieure de bois entre l’écorce et le bois de cœur
3.17
bois séché
bois sec
bois dont la teneur en humidité est inférieure ou égale à 19 %
2 © ISO 2018 – Tous droits réservés
3.18
pente de fil
Déviation entre le sens des fibres du bois et une ligne parallèle aux bords d’une pièce de bois, exprimé
comme le rapport de l’écart unitaire à l’unité de longueur sur laquelle il se produit
3.19
bois sain
bois exempt de pourriture
3.20
groupe de résistance
classe de résistance
classement du bois fondé sur des valeurs caractéristiques particulières telles que la résistance à la
flexion, la masse volumique et le module d’élasticité axial moyen parallèle au grain
3.21
exigences structurelles
exigences de classement qui affectent les propriétés structurelles du bois
Note 1 à l'article: Les caractéristiques structurelles sont les suivantes: nœuds, pente de fil, fentes et toutes autres
caractéristiques susceptibles d’entraîner une réduction des propriétés de résistance à un niveau compromettant
l’aptitude au service de la pièce de bois
3.22
épaisseur
plus petite dimension perpendiculaire à l’axe longitudinal d’une pièce de bois
3.23
bois non séché
bois dont la teneur en humidité est supérieure à 19 %
3.24
exigences relatives à l’usage
exigences de classement qui n’affectent pas les propriétés structurelles du bois au point de compromettre
l’aptitude au service de la pièce de bois
3.25
bois classé visuellement
sciages triés en classes structurelles ou non structurelles selon des critères visuels
Note 1 à l'article: Les critères visuels identifient les caractéristiques physiques visibles qui affectent la résistance
du bois, l’usage du produit et/ou la qualité visuelle du produit
3.26
flache
absence de bois sur toute face ou bordure d’un morceau de bois scié, écorce comprise ou non
3.27
gauchissement
tout écart par rapport à une surface vraie ou plane, y compris la flèche de face, la flèche de rive, le
tuilage, le gauchissement ou toute combinaison de ces éléments
EXEMPLE Flèche de face, flèche de rive, tuilage, gauchissement.
3.28
échauffure
piqûre ou tache blanche ou brune du bois due au champignon «Fomes Pini» qui se développe uniquement
dans l’arbre vivant et non dans le bois en service
3.29
largeur
plus grande dimension perpendiculaire à l’axe longitudinal d’une pièce de bois
4 Symboles et abréviations
Pour les besoins du présent document, les symboles et abréviations donnés dans l’ISO 13910 s’appliquent.
5 Généralités
5.1 Bois classé visuellement selon sa résistance
Le bois classé visuellement selon sa résistance est du bois scié, trié en classes structurelles ou non
structurelles selon des critères visuels. Les critères visuels identifient les caractéristiques physiques
pouvant affecter la résistance du bois.
5.2 Opérations de classement visuel selon la résistance
Une opération type de classement visuel selon la résistance doit être effectuée par un opérateur
réalisant un classement visuel qui répartit un approvisionnement d’une ressource bois en une ou
plusieurs classes de production (voir Figure 1). L’utilisation d’une machine de classement visuel doit
être autorisée à la place de l’opérateur réalisant un classement visuel.
Outre les exigences structurelles, toute exigence non structurelle pertinente ou exigence d’usage doit
également être spécifiées.
NOTE Certains bois pourraient ne pas satisfaire aux exigences de la classe spécifiée minimale.
Figure 1 — Schéma de l’opération de classement visuel selon la résistance
5.3 Principes de contrôle de la qualité du classement visuel selon la résistance
Le classement visuel constitue l’un des éléments des opérations de contrôle de la qualité. Le présent
document requiert d’effectuer le contrôle de la qualité associé au classement visuel en procédant à la
vérification des trois composantes du classement: 1) l’approvisionnement d’une ressource bois et les
sciages; 2) le processus de triage visuel; et 3) la production de bois classé (voir Figure 1).
NOTE Il est en théorie possible d’effectuer le contrôle de la qualité:
a) soit par un contrôle de l’approvisionnement de la ressource bois et de l’opération de triage visuel, ou;
b) soit par des vérifications de l’opération de triage visuel et de la qualité des classes de production.
Dans la pratique, il n’est toutefois pas possible de se fier uniquement aux contrôles portant sur les classes
de production du fait de la complexité et de la grande variabilité du bois, et en raison du nombre élevé
d’échantillons nécessaires afin de mesurer avec fiabilité les valeurs caractéristiques à 5 % d’exclusion
de la résistance.
4 © ISO 2018 – Tous droits réservés
6 Exigences relatives aux approvisionnements de la ressource bois et des sciages
6.1 Généralités
Tous les paramètres susceptibles d’affecter le résultat de l’opération de triage visuel par classes des
approvisionnements de la ressource bois doivent être identifiés.
6.2 Exigences relatives aux approvisionnements
6.2.1 Ressource
Le paramètre qui doit être identifié est l’essence de bois ou le regroupement d’essences.
D’autres paramètres pertinents doivent être identifiés, tels que:
a) les pratiques sylvicoles utilisées;
b) l’origine des grumes;
c) la dimension de la grume;
d) le schéma de débit utilisé pour produire du bois scié à partir des grumes;
e) tout autre paramètre jugé important.
6.2.2 Bois scié
Les paramètres qui doivent être spécifiés sont:
a) l’état (tel que le bois séché, non séché, etc.);
b) la teneur en humidité et la plage de teneur en humidité;
c) tout autre paramètre jugé important.
6.3 Contrôle des approvisionnements
Un contrôle périodique des approvisionnements des ressources bois et des sciages doit être défini et
spécifié.
NOTE Voir l’ISO 12122-1 et l’ISO 12122-2 pour les informations concernant la détermination des propriétés
structurelles.
6.4 Transformation d’un matériau ayant fait l’objet d’un classement précédent
Lorsqu’une transformation importante d’un matériau ayant fait l’objet d’un classement précédent
est autorisée, toutes les exigences relatives à un nouveau classement du matériau doivent alors être
spécifiées.
7 Exigences relatives au classement visuel selon la résistance
7.1 Exigences relatives à la personne effectuant le classement
La personne effectuant le classement doit avoir la qualification requise pour classer le bois avec
précision aux vitesses de fonctionnement nécessaires et pour évaluer la qualité visuelle de toutes les
classes et dimensions qu’elle rencontrera dans les opérations de classement visuel du bois destiné au
commerce.
7.2 Processus de classement
7.2.1 Généralités
Le processus de classement doit être spécifié. Le classement doit reposer sur des méthodes visant à
s’assurer que les essences de bois et la teneur en humidité du bois satisfont aux exigences spécifiées.
Le cadre du système de classement doit être étayé par la preuve qu’il peut fournir une base stable pour
la livraison de produits classés qui présentent des propriétés caractéristiques clés.
NOTE Le détail des informations requises dans la norme appliquée est directement lié à la fiabilité
des propriétés structurelles déclarées. L’Annexe A fournit un exemple détaillé d’une norme de conformité
garantissant des propriétés de résistance présentant un degré modéré à élevé de fiabilité technique. L’Annexe B
fournit un exemple de norme de conformité garantissant des propriétés de résistance ne requérant pas un degré
élevé de fiabilité technique. L’Annexe D fournit un exemple pour les bois feuillus tropicaux.
7.3 Classement permettant de satisfaire aux exigences structurelles
7.3.1 Caractéristiques structurelles
Afin d’assurer des propriétés structurelles adéquates, des limites doivent être spécifiées pour une ou
plusieurs des caractéristiques suivantes:
a) nœuds (type, dimension et emplacement);
b) pente de fil;
c) taux de croissance;
d) fentes (fentes, gerces et/ou fentes traversantes);
e) conditions d’humidité;
f) toute autre caractéristique jugée importante.
7.3.2 Mesure des caractéristiques structurelles
7.3.2.1 Nœuds
Les nœuds doivent être mesurés d’une manière conforme aux dispositions relatives au classement.
NOTE Des exemples de mesurage de nœud sont fournis aux Annexes A, B et D.
7.3.2.2 Pente de fil
La pente de fil (voir Figure 2) est évaluée sur une distance suffisamment grande permettant d’éviter
toute influence des écarts locaux.
7.3.2.3 Taux de croissance
Pour l’évaluation du taux de croissance, les mesurages doivent être effectuées sur une extrémité de la
pièce de bois, et exprimées comme la largeur moyenne des cernes, en millimètres, le long d’une droite
de 75 mm perpendiculaire aux cernes de croissance, qui coupe la partie centrale de l’extrémité des
pièces de bois [voir Figure 3 a]; ou dont le point d’origine se situe à 25 mm de la moelle, lorsqu’elle existe
[voir Figure 3 b]. En l’absence d’une droite de 75 mm, les mesures doivent être effectuées sur la droite la
plus longue possible perpendiculaire aux cernes de croissance et coupant la partie centrale de la pièce
de bois.
6 © ISO 2018 – Tous droits réservés
7.3.2.4 Fentes
Les fentes doivent être mesurées comme illustré à la Figure 4.
7.3.2.5 Conditions d’humidité
Les conditions d’humidité doivent être déterminées conformément à une norme spécifiée.
7.3.2.6 Combinaisons de défauts
Chacun des défauts énumérés réduira la résistance d’une pièce au plus bas niveau admissible s’il
présente la mesure maximale permise, même si aucun autre type de défaut n’est présent. Lorsque deux
défauts ou plus, chacun d’une dimension inférieure à la dimension maximale permise, sont présents
au même endroit sur une pièce, l’opérateur chargé du classement du bois doit utiliser son pouvoir
d’appréciation pour rejeter toute pièce qui, selon lui, sera affaiblie dans une plus grande mesure qu’elle
ne le serait avec un seul défaut de dimension maximale.
7.3.3 Cadre pour les exigences structurelles
Les dispositions présentées aux paragraphes 7.3.1 et 7.3.2 doivent être étayées par des essais sur des
échantillons provenant d’au moins deux classes de référence contenant une sélection aléatoire des
caractéristiques autorisées, permettant d’obtenir des données sur le module d’élasticité moyen et la
valeur caractéristique à 5 % d’exclusion d’au moins une propriété de résistance. Ces données doivent
pouvoir être utilisées pour formuler le modèle de classe structurelle, y compris d’autres classes et
dimensions, à condition qu’elles montrent une relation cohérente pour les classes de référence.
NOTE Il s’agit de sélectionner les classes de référence et les dimensions d’échantillon qui serviront le
mieux à représenter les classes du système, reflétant à la fois la gamme et la fréquence des caractéristiques qui
pourraient apparaître dans ces classes, et démontrant que le système de classement est suffisamment robuste
pour différencier les propriétés pour le lot de bois. L’Annexe C fournit un exemple de cadre pour appuyer les
exigences structurelles.
7.4 Classement permettant de satisfaire aux exigences d’usage
7.4.1 Caractéristiques d’usage
Afin d’assurer une qualité visuelle adéquate, des limites doivent être spécifiées pour toutes les
caractéristiques pertinentes, telles que:
a) courbure (du bois);
b) dimensions et tolérances;
c) pourriture;
d) dégâts d’insectes;
e) discolorations;
f) rectitude;
g) échauffure;
h) toute autre caractéristique jugée importante.
7.4.2 Mesure des caractéristiques d’usage
7.4.2.1 Courbure (du bois)
La flèche de face, la flèche de rive et le gauchissement doivent être évalués sur toute la longueur (voir
Figure 6). La courbure longitudinale des pièces de section carrée doit être évaluée en utilisant les
limites de la flèche de face. Le mesurage doit être effectué au moment du classement. Le tuilage doit
être évalué sur toute la largeur (voir Figure 7).
Légende
1 la pente de fil est A/B
Figure 2 — Mesurage de la pente de fil
a) Mesurage de la largeur moyenne des cernes b) Mesurage de la largeur moyenne des cernes,
le long d’une droite qui coupe la partie centrale en partant du point d’origine situé à 25 mm de
la moelle, lorsqu’elle existe
a
Épaisseur.
b
Largeur.
Figure 3 — Mesurage du taux de croissance
8 © ISO 2018 – Tous droits réservés
Légende
1 fente; la longueur de la fente est A
2 gerce; la longueur de la gerce est B + C
3 fente traversante; la longueur de la fente traversante est (E + F)/2
a
Épaisseur.
b
Largeur.
Figure 4 — Mesure des fentes
Légende
1 flache
Figure 5 — Mesurage des flaches
7.4.2.2 Dimensions et tolérances
Les dimensions doivent être mesurées selon les dispositions de classement. Les flaches doivent être
mesurées par rapport aux faces du bois touchées (voir Figure 5).
7.4.2.3 Autres caractéristiques
D’autres caractéristiques doivent être mesurées selon les dispositions de classement; toutefois, toute
pièce comportant des défauts susceptibles d’entraîner une réduction des propriétés de résistance à
un niveau compromettant l’aptitude au service de la pièce de bois, doit être exclue de l’ensemble des
classes.
7.5 Contrôle du processus de classement visuel
Un contrôle périodique doit être requis permettant d’évaluer la précision du processus de classement.
Si un contrôle indique que le processus est inadéquat, des mesures appropriées doivent alors être
spécifiées pour modifier ledit processus en vue de son adéquation.
NOTE L’Annexe E fournit des informations générales sur la formation, la supervision et la surveillance du
classement.
Légende
1 flèche de face
2 flèche de rive
3 gauchissement
Figure 6 — Mesurage de la flèche de face, de la flèche de rive et du gauchissement
Figure 7 — Mesurage du tuilage
10 © ISO 2018 – Tous droits réservés
8 Propriétés structurelles du bois classé visuellement
8.1 Généralités
Les propriétés structurelles du bois classé selon sa résistance doivent être définies et mesurées selon
les méthodes d’essai de l’ISO 13910.
Les propriétés de conception structurelle doivent être déterminées à partir d’essais sur du bois ayant
un taux d’humidité défini. Si les essais sont effectués sur du bois dont la teneur en humidité diffère de
celle spécifiée dans une procédure conforme au présent document, les propriétés obtenues à partir des
essais doivent être ajustées (sur la base de bons principes techniques), de sorte que les propriétés de
calcul structurel reflètent l’objet des exigences de base données et/ou les codes de conception associés
applicables.
NOTE Ces propriétés structurelles pourraient être intégrées dans la norme appliquée de classement visuel
selon la résistance ou dans d’autres normes appropriées renvoyant aux classes déterminées suivant les critères
de la norme de classement visuel selon la résistance.
8.2 Évaluation de type initial
Une fois l’opération de classement sélectionnée, il doit être démontré, au moyen d’éléments de preuve
tangibles, que les classes de production obtenues présentent les propriétés structurelles déclarées pour
le matériau. Les exigences relatives à ce programme d’essai doivent être fondées sur de bons principes
d’échantillonnage spécifiés dans l’ISO 12122-1 et l’ISO 12122-2, et les essais relatifs aux propriétés
structurelles doivent être basés sur les procédures d’essai spécifiées en 8.1.
Pour les cas où il n’existe pas de tels éléments de preuve, ou s’il n’est pas approprié d’associer ces
éléments à d’autres usines, un programme d’essais initiaux doit être spécifié.
NOTE Dans certains cas, ces éléments de preuve peuvent être apportés par d’autres usines appliquant des
procédures de triage équivalentes. Pour les cas ne nécessitant pas un degré élevé de certitude des propriétés
structurelles du matériau, lesdites propriétés pourraient être basées sur d’autres propriétés mécaniques ou
physiques représentatives de la classe évaluée, sous réserve que ces propriétés aient été définies et associées aux
procédures d’essais spécifiées en 8.1 et constituent toujours la base du processus de triage.
9 Identification du produit
Le bois doit comporter une marque d’identification du produit indiquant le document conforme au
présent document sur lequel est basée la procédure de triage, la qualité et/ou la classe de résistance
et le producteur responsable. La marque d’identification du produit doit également inclure toute autre
information pertinente requise pour démontrer l’aptitude à l’utilisation finale.
Chaque pièce de bois doit être marquée, à l’exception du bois de haute qualité classé selon sa résistance
destiné à un usage esthétique et structurel. Chaque expédition de ce bois de haute qualité esthétique
doit être accompagnée d’une documentation contenant les exigences d’identification du produit
spécifiées dans la norme.
10 Documentation
Les exigences relatives à la documentation doivent inclure:
a) la norme sur laquelle est fondée le processus de classement visuel selon la résistance;
b) les spécifications de l’approvisionnement des ressources bois;
c) les spécifications du processus de classement visuel;
d) les spécifications des critères de classement du bois;
e) les méthodes d’affectation et de confirmation d’une classe;
f) les spécifications d’identification du produit.
Les exigences relatives à la documentation doivent également inclure, lorsque cela s’avère pertinent
pour le processus et le produit:
g) les contrôles des approvisionnements des ressources bois;
h) les contrôles des processus de classement visuel;
i) les spécifications et les contrôles des propriétés structurelles;
j) les informations concernant l’attribution des responsabilités relatives aux opérations de contrôle
de la qualité;
k) toute autre spécification ou information considérée importante.
12 © ISO 2018 – Tous droits réservés
Annexe A
(informative)
Exemple de norme applicable au classement visuel selon la
résistance du bois, basée sur la nécessité d’utiliser des valeurs de
calcul lorsqu’un degré de certitude des propriétés structurelles
est requis
Il s’agit d’un système parmi le grand nombre de systèmes potentiels, donné uniquement à titre
d’exemple, et non d’un système proposé pour une utilisation universelle. Cet exemple représente une
application pratique des principes de classement visuel selon la résistance, définis dans le corps du
présent document, valable pour les bois:
— de section rectangulaire;
— destinés à des applications structurelles;
— requérant des valeurs caractéristiques de résistance avec un degré modéré à élevé de fiabilité
technique.
La structure de la présente annexe correspond à celle d’une Norme internationale, de manière
à montrer clairement quel est l’aspect attendu d’une Norme internationale dans ce domaine. La
présente annexe comprend:
— des éléments structurels (domaine d’application, références normatives, termes et définitions,
symboles et termes abrégés, des exigences, l’échantillonnage, des méthodes d’essais), et;
— des éléments informatifs additionnels (bibliographie).
Des annexes informatives (comme la présente Annexe A) et normatives peuvent également faire
partie des Normes internationales. Bien qu’une partie de cette Annexe soit rédigée dans un langage
officiel à des fins d’illustration, il ne s’agit pas d’une partie normative du présent document.
A.1 Domaine d’application
La présente annexe fournit un exemple de procédures de classement permettant de produire un bois
de section rectangulaire trié visuellement et classé selon sa résistance et sa rigidité, destiné à des
applications structurelles requérant des valeurs caractéristiques de résistance avec un degré modéré à
élevé de fiabilité technique.
La présente norme est applicable au bois classé à l’état sec.
Elle pourrait être applicable au bois classé non séché, sous réserve de la modification des propriétés de
calcul structurel du bois afin de refléter l’objet de la présente norme et/ou les codes de calcul associés.
A.2 Références normatives
Les documents de référence suivants sont indispensables pour l’application de la présente annexe. Pour
les références datées, seule l’édition citée s’applique. Pour les références non datées, la dernière édition
du document de référence s’applique (y compris les éventuels amendements).
ISO 9709, Bois de structure — Classement visuel selon la résistance — Principes de base
ISO 13910, Structures en bois — Bois classé selon la résistance — Méthodes d’essai des propriétés
structurelles
ISO 12122-1, Structures en bois — Détermination des valeurs caractéristiques — Partie 1: Exigences de base
ISO 12122-2, Structures en bois — Détermination des valeurs caractéristiques — Partie 2: Bois massif
A.3 Termes et définitions
Pour les besoins de la présente annexe, les termes et définitions donnés dans l’Article 3 ainsi que les
suivants s’appliquent.
A.3.1
rapport de nœud sur la section
KAR
rapport de la somme des sections transversales des nœuds et de la section d’une pièce de bois
A.3.2
rapport de nœud sur la section dans la zone marginale
MKAR
rapport de l’intersection des sections projetées de tous les nœuds dans la zone marginale de la
pièce de bois
A.3.3
rapport total de nœud sur la section
TKAR
rapport de l’intersection des sections projetées de tous les nœuds et de la section totale de la pièce de bois
Il convient de définir les autres caractéristiques, telles que la flèche de face, le tuilage, les fentes, les
nœuds, le taux de croissance, la pente de fil, la flèche de rive, le gauchissement et les flaches, dans les
paragraphes appropriés et par référence de la caractéristique à une illustration.
A.4 Symboles
E module d’élasticité
f résistance
N effectif de l’échantillon
CV coefficient de variation
A.5 Généralités
A.5.1 Opérations de classement visuel selon la résistance
L’opération de classement visuel selon la résistance doit être effectuée par une ou plusieurs personnes
effectuant un classement visuel qui répartit un approvisionnement de ressource bois en deux classes de
production. Certains bois peuvent ne pas satisfaire aux exigences de la classe minimale.
Les exigences structurelles et d’usage sont spécifiées pour le bois classé visuellement selon sa
résistance.
A.5.2 Principes du contrôle de la qualité
Le classement visuel selon la résistance constitue l’un des éléments des opérations de contrôle de la
qualité. La présente norme requiert d’effectuer le contrôle de la qualité en procédant à la vérification
14 © ISO 2018 – Tous droits réservés
des trois composantes du classement- selon la résistance: l’approvisionnement de la ressource bois, le
triage par classement visuel et la production de bois classé.
A.6 Exigences relatives à l’approvisionnement de la ressource bois
L’approvisionnement de la ressource bois doit être défini en tenant compte de tous les paramètres
susceptibles d’affecter le résultat de l’opération de classement visuel.
Les paramètres qui doivent être identifiés sont:
a) les essences de bois ou le regroupement d’essences;
b) l’origine de la grume;
c) la dimension de la grume;
d) les pratiques sylvicoles utilisées;
e) le schéma de débit utilisé pour produire des sciages à partir des grumes;
f) l’état de séchage au moment du classement visuel et;
g) la teneur en humidité.
Les limites applicables aux paramètres définissant les ressources doivent être indiquées dans un
manuel qualité.
A.7 Propriétés visuelles
A.7.1 Exigences relatives à la personne effectuant le classement
La personne effectuant le classement doit avoir la qualification requise pour classer le bois
conformément aux exigences de la présente norme, aux vitesses de fonctionnement nécessaires, et pour
évaluer la qualité visuelle et les dimensions produites.
A.7.2 Exigences relatives au classement visuel
A.7.2.1 Définitions des caractéristiques
Outre les caractéristiques définies dans les Articles 3 et 7 la dimension d’un nœud est évaluée par le
rapport de nœud sur la section (KAR) (voir A.3.1 et Figure A.1). Par ailleurs, l’emplacement d’un nœud
est défini en termes de sections de rive, de face et de marge (voir Figure A.2).
Deux types de rapports de nœud sur la section sont définis:
— le rapport de nœud sur la section dans la zone marginale (MKAR) (voir A.3.2);
— le rapport total de nœud sur la section (TKAR) (voir A.3.3).
Les fentes sont mesurées comme illustré à la Figure 4.
La pente de fil (voir Figure 2) est évaluée sur une distance suffisamment grande permettant d’éviter
toute influence des écarts locaux.
Pour l’évaluation du taux de croissance, les mesurages sont effectués sur une extrémité de la pièce de
bois, et exprimés comme la largeur moyenne des cernes, en millimètres, le long d’une droite de 75 mm
perpendiculaire aux cernes de croissance, qui coupe la partie centrale de l’extrémité des pièces de
bois [voir Figure 3 a]; ou dont le point d’origine se situe à 25 mm de la moelle, lorsqu’elle existe [voir
Figure 3 b]. En l’absence d’une droite de 75 mm, les mesurages doivent être effectués sur la droite la
plus longue possible perpendiculaire aux cernes de croissance et coupant la partie centrale de la pièce
de bois.
A.7.2.2 Limites applicables aux caractéristiques structurelles
Les limites suivantes doivent être appliquées afin de satisfaire aux exigences structurelles relatives au
classement visuel.
Le Tableau A.1 fournit les limites visant à assurer des propriétés structurelles adéquates. Deux classes
de résistance visuelle, désignées par G1 et G2, sont spécifiées. Pour pouvoir être classée, une pièce de
bois ne doit présenter aucune caractéristique dépassant les limites données dans le Tableau A.1.
La discoloration ne constitue pas un défaut structurel et doit être acceptée sans aucune limite.
Toute pièce de bois qui comporte des défauts, tels que bois de compression, dégâts d’insectes, pourriture
(discoloration exclue), dommage physique, combinaisons de nœuds et/ou autres caractéristiques,
susceptibles d’entraîner une réduction des propriétés de résistance à un niveau compromettant
l’aptitude au service de la pièce de bois, doit être exclue de l’ensemble des classes.
Il doit être possible d’accepter les pièces de bois lorsque la réduction de la résistance provoquée par un
défaut ou un dommage anormal est visiblement moins importante que celle provoquée par les défauts
admis par la classe concernée, sous
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
