ISO 5014:2025
(Main)Dense and insulating shaped refractory products — Determination of modulus of rupture at ambient temperature
Dense and insulating shaped refractory products — Determination of modulus of rupture at ambient temperature
This document specifies a method for the determination of the modulus of rupture of dense and insulating shaped refractory products at ambient temperature, under conditions of a constant rate of increase of stress. Shaped refractories are those which have fixed geometry and dimensions when delivered to the user. This document is accordingly applicable to standard shape refractory bricks, but also special shapes refractory products and pre-cast products. This document is also applicable to unshaped refractories (see ISO 1927-6) after preparation of test specimens according to ISO 1927-5.
Produits réfractaires façonnés denses et isolants — Détermination du module de rupture à température ambiante
Le présent document spécifie une méthode pour la détermination du module de rupture des produits réfractaires façonnés denses et isolants à température ambiante, dans des conditions d’accroissement continu de la contrainte. Les réfractaires façonnés sont ceux qui ont une géométrie et des dimensions fixes lorsqu'ils sont livrés à l'utilisateur. Le présent document s'applique donc aux briques réfractaires de forme standard, mais aussi aux produits réfractaires de forme spéciale et aux produits préfabriqués. Le présent document s'applique également aux réfractaires non façonnés (voir ISO 1927-6) après préparation des éprouvettes conformément à la norme ISO 1927-5.
General Information
Relations
Standards Content (Sample)
International
Standard
ISO 5014
Fourth edition
Dense and insulating shaped
2025-03
refractory products —
Determination of modulus of
rupture at ambient temperature
Produits réfractaires façonnés denses et isolants —
Détermination du module de rupture à température ambiante
Reference number
© ISO 2025
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Significance and use . 2
5 Principle . 2
6 Apparatus . 3
7 Test pieces . 4
7.1 Number of test pieces .4
7.2 Shape and size .5
7.3 Preparation .5
8 Procedure . 6
9 Expression of results . 7
10 Test report . 8
Annex A (informative) Precision and bias . 9
Bibliography .11
iii
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 33, Refractories.
This fourth edition cancels and replaces the third edition (ISO 5014:1997), which has been technically
revised.
The main changes are as follows:
— revised definitions;
— addition of a clause on significance and use;
— addition of an informative annex on precision and bias.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
International Standard ISO 5014:2025(en)
Dense and insulating shaped refractory products —
Determination of modulus of rupture at ambient temperature
1 Scope
This document specifies a method for the determination of the modulus of rupture of dense and insulating
shaped refractory products at ambient temperature, under conditions of a constant rate of increase of stress.
Shaped refractories are those which have fixed geometry and dimensions when delivered to the user. This
document is accordingly applicable to standard shape refractory bricks, but also special shapes refractory
products and pre-cast products.
This document is also applicable to unshaped refractories (see ISO 1927-6) after preparation of test
specimens according to ISO 1927-5.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 13385-1, Geometrical product specifications (GPS) — Dimensional measuring equipment — Part 1: Design
and metrological characteristics of callipers
ISO 7500-1, Metallic materials — Calibration and verification of static uniaxial testing machines — Part 1:
Tension/compression testing machines — Calibration and verification of the force-measuring system
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
modulus of rupture
MOR
σ
F
maximum stress that a prismatic test piece of specified dimensions can withstand when it is bent in a three-
point bending (3.2) device
3.2
three-point bending
means of bending a beamlike test piece whereby the test piece is supported on bearings near its ends, and a
central force is applied
3.3
dense shaped refractory product
product with specific dimensions, having a true porosity of less than 45 % by volume, when measured in
accordance with ISO 5017
3.4
shaped insulating refractory
shaped refractory having a true porosity of not less than 45 % by volume, when measured in accordance
with ISO 5016
3.5
sample
representative collection of items that can be obtained by sampling according to a sampling plan agreed
upon by the interested parties
Note 1 to entry: An example of an applicable sampling plan is given in ISO 5022.
3.6
item
refractory brick or shape
3.7
test piece
test specimen
piece of material extracted from an item (3.6) and suitably shaped and prepared for the test
4 Significance and use
This test is intended to be used for research, material development, manufacturing process control and
design data acquisition purposes. The strength level determined by the test is calculated on the basis of
linear elastic bending of a beam on the assumption that the material being tested is elastically homogeneous,
isotropic and shows linear (Hookean) stress-strain behaviour.
The modulus of rupture can be significantly affected by a large number of factors associated with the
microstructure of the material, the surface finishing procedure applied in preparation of the test pieces, the
size and shape of the test piece, the orientation of the test piece during testing, the geometry and functions
of the testing jig and the stress rate. Comparisons of the results between different determinations should
accordingly not be made if one or more of these parameters differ between the two determinations.
As a consequence of the brittle nature of refractories, there is usually a considerable range of results
obtained from a number of nominally identical test pieces. Caution in the interpretation of test results is
hence required. For many purposes, and as described in this document, the results of the MOR test may
be described in terms of a mean value and a standard deviation. Further statistical evaluation of results is
required for design data acquisition and can be desirable for other purposes. In particular, any extrapolation
of modulus of rupture data to other geometries of stressing, to multiaxial stressing, to other rates of
stressing or to other environments should be viewed with caution.
This method places closely defined restrictions on the size and shape of the test piece and on the function of
the test apparatus in order to minimize the errors that can arise as a consequence of the test method.
The method relates primarily to shaped and fired refractories. If it is to be applied to chemically bonded or
carbon-bonded bricks, they will usually require some form of preliminary heat treatment. This preliminary
treatment is a matter of agreement between the interested parties and shall be described in the test report.
This method can also be applied to unshaped refractories, more specifically on test pieces prepared
according to ISO 1927-5 and ISO 1927-6.
5 Principle
Bending a prismatic test piece of the product to be tested at a constant rate of increase of stress until failure
occurs, whereby the test piece is supported on bearings near its ends, and a central force is applied.
6 Apparatus
6.1 Test jig
The loading device shall have three bearing edges, two to support the test piece and one for the application of
the load (see Figure 1). The three edges shall have a radius of curvature in accordance with the requirements
given in Table 1 and shall be of length not less than 5 mm greater than the width (w) of the test piece (see
Figure 2).
The contact lines of the three edges shall be parallel to each other in a direction perpendicular to the length
and the plane of the width of the test piece. Two supporting edges shall rest on an intermediate bearing
piece, cylindrical on its lower surface, so that each edge may rotate independently in a vertical plane to
accommodate any slight twist in the test piece (see Figure 2). Alternatively, one supporting edge may be
fixed, with the other supporting edge and the load-bearing edge being capable of rotating in a vertical plane.
The distance between the two supporting edges shall be in accordance with Table 1 and the load-bearing
edge shall be positioned equidistantly, at L /2 ± 1 mm from each supporting edge.
s
Dimensions in mm
Key
1 load-bearing edge L span, distance between the points of support of the test
s
piece
2 compression face h height of the test piece
3 supporting edge
4 tensile face
Figure 1 — Arrangements and dimensions of test piece and bearing edges of the test jig; for
tolerances, see Table 1
Key
1 load-bearing edge w width of the test piece
2 test piece
3 supporting edge
4 intermediate bearing piece
Figure 2 — Diagrammatic represe
...

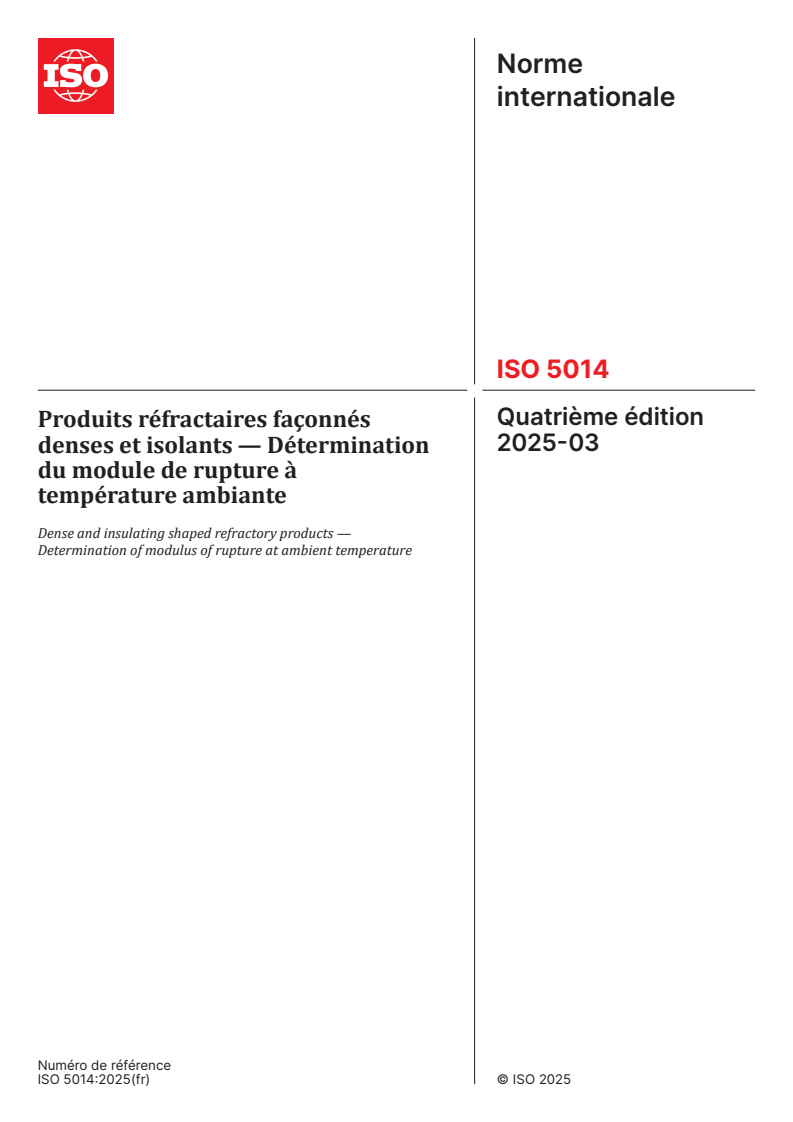

Norme
internationale
ISO 5014
Quatrième édition

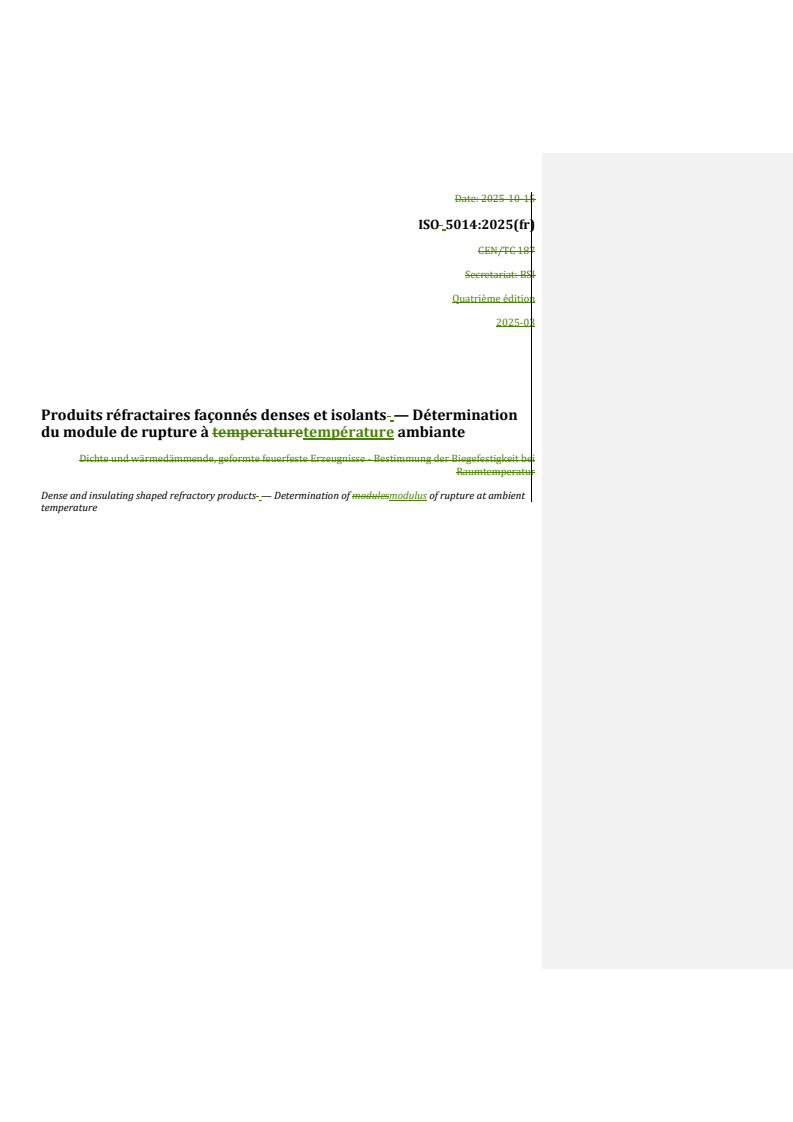

Produits réfractaires façonnés
2025-03
denses et isolants — Détermination
du module de rupture à
température ambiante
Dense and insulating shaped refractory products —
Determination of modulus of rupture at ambient temperature
Numéro de référence

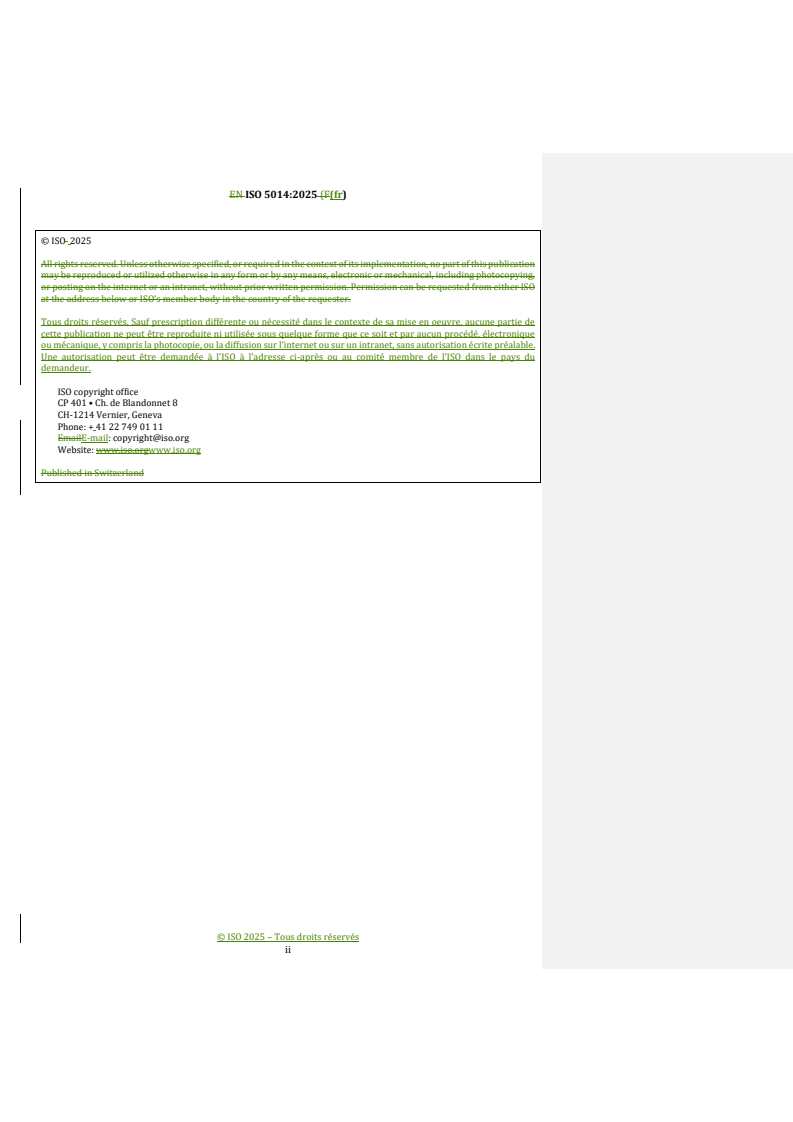

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2025
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Importance et utilisation . 2
5 Principe. 3
6 Appareillage . 3
7 Éprouvette . 5
7.1 Nombre d’éprouvette .5
7.2 Forme et taille .5
7.3 Préparation .5
8 Mode opératoire . 6
9 Expression des résultats . 8
10 Rapport d’essai . 8
Annexe A (informative) Fidélité et biais . 10
Bibliographie .12
iii
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l'élaboration du
document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de brevets reçues par l'ISO
(voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 33, Matériaux réfractaires.
Cette quatrième édition annule et remplace la troisième édition (ISO 5014:1997), qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— révisions des définitions;
— ajout d’un article sur l’importance et l’utilisation de l’essai décrit;
— ajout de l’annexe informative sur les fidélité et biais.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.
iv
Norme internationale ISO 5014:2025(fr)
Produits réfractaires façonnés denses et isolants —
Détermination du module de rupture à température
ambiante
1 Domaine d’application
Le présent document spécifie une méthode pour la détermination du module de rupture des produits
réfractaires façonnés denses et isolants à température ambiante, dans des conditions d’accroissement
continu de la contrainte.
Les réfractaires façonnés sont ceux qui ont une géométrie et des dimensions fixes lorsqu'ils sont livrés à
l'utilisateur. Le présent document s'applique donc aux briques réfractaires de forme standard, mais aussi
aux produits réfractaires de forme spéciale et aux produits préfabriqués.
Le présent document s'applique également aux réfractaires non façonnés (voir ISO 1927-6) après préparation
des éprouvettes conformément à la norme ISO 1927-5.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition de la publication à laquelle il est fait référence s'applique (y
compris tous les amendements).
ISO 13385-1, Spécification géométrique des produits (GPS) — Équipement de mesurage dimensionnel — Partie
1: Caractéristiques de conception et caractéristiques métrologiques des pieds à coulisse
ISO 7500-1, Matériaux métalliques — Étalonnage et vérification des machines pour essais statiques uniaxiaux —
Partie 1: Machines d'essai de traction/compression — Étalonnage et vérification du système de mesure de force
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp/
— IEC Electropedia: disponible à l'adresse https:// www .electropedia .org/
3.1
module de rupture
MOR
σ
F
contrainte maximale que peut supporter une éprouvette prismatique de dimensions spécifiées lorsqu’elle
est mise en charge au moyen d’un dispositif de flexion en trois points (3.2)
3.2
flexion en trois points
méthode utilisée pour fléchir une éprouvette en forme de poutre. L’éprouvette est supportée près de ses
extrémités par des appuis et une force est appliquée en son centre
3.3
produit réfractaire façonné dense
produit de dimensions spécifiques, dont la porosité totale, mesurée conformément à l’ISO 5017, est
inférieure à 45 %
3.4
réfractaire isolant façonné
produit réfractaire façonné ayant une porosité totale qui, lorsqu’elle est mesurée conformément à l’ISO 5016,
n’est pas inférieure à 45 % en volume
3.5
échantillon
ensemble représentatif de pièces pouvant être obtenus par échantillonnage conformément au plan
d’échantillonnage convenu par les partis intéressés
Note 1 à l'article: Un exemple de plan d’échantillonnage applicable est données dans la norme ISO 5022.
3.6
pièce
brique ou pièce réfractaire
3.7
éprouvette
prélèvement de matériau issu d’une pièce (3.6) puis mis en forme et préparé de manière appropriée pour l’essai
4 Importance et utilisation
Cet essai est destiné à être utilisé pour la recherche et le développement de matériaux, le contrôle du
processus de fabrication et l’acquisition de données de conception. Le niveau de résistance déterminé par
le biais de cet essai est calculé sur la base de la flexion élastique linéaire d’une poutre en supposant que
l’élasticité du matériau soumis à essai est homogène et isotrope et que ce dernier présente un comportement
de contrainte-déformation linéaire (hookéen).
Le module de rupture peut être significativement affecté par un grand nombre de facteurs associés à la
microstructure du matériau, au mode opératoire de finition de surface appliqué pour la préparation des
éprouvettes, à la forme et à la taille de l’éprouvette, à l’orientation de l’éprouvette pendant l’essai, à la
géométrie et aux fonctions du banc d’essai, à la vitesse d’application de la charge. Il convient donc de ne pas
comparer les résultats de différentes déterminations si un ou plusieurs de ces paramètres diffèrent entre les
deux déterminations.
Étant donné la nature fragile des réfractaires, il est habituel d’obtenir un intervalle significatif de résultats à
partir de plusieurs éprouvettes nominalement identiques. Les résultats d’essai doivent donc être interprétés
avec prudence. Pour de nombreuses applications, et comme décrit dans la présente norme, les résultats
de l’essai du module de rupture peuvent être décrits en termes de valeur moyenne et d’écart-type. Une
évaluation statistique supplémentaire des résultats est requise pour l’acquisition des données de conception
et elle peut être souhaitable pour d’autres applications. Il convient, en particulier, de considérer avec
prudence toute extrapolation des données du module de rupture à d’autres géométries de chargement, à un
chargement multiaxial, à d’autres vitesses de chargement ou à d’autres environnements.
Cette méthode implique des restrictions étroitement définies sur la taille et la forme de l’éprouvette et
sur la fonction de l’appareillage d’essai, afin de réduire au minimum les erreurs pouvant survenir suite à
l’application de cette méthode d’essai.
La méthode s’applique en premier lieu aux réfractaires façonnés cuits. Si l’on doit soumettre à essai des
briques liées chimiquement ou liées au goudron, un traitement thermique préalable pourra être nécessaire.
Ce traitement préliminaire doit faire l’objet d’un accord entre les parties intéressées et doit être décrit dans
le rapport d’essai.
Cette méthode est également applicable aux réfractaires non façonnés, plus spécifiquement avec des
éprouvettes préparées conformément aux exigences de l’ISO 1927-5 et de l’ISO 1927-6.
5 Principe
L’essai consiste à fléchir une éprouvette prismatique, soumise à une contrainte s'accroissant à vitesse
constante jusqu’à la rupture. L’éprouvette est supportée près de ses extrémités par des appuis et une force
est appliquée en son centre.
6 Appareillage
6.1 Banc d’essai
Le dispositif d’application de la charge doit comporter trois appuis, dont deux sont destinés à supporter
l’éprouvette et le troisième à appliquer la charge (voir Figure 1). Les trois appuis doivent avoir un rayon de
courbure en accord avec les exigences du Tableau 1 et une longueur qui soit au moins supérieure de 5 mm à
la largeur (w) de l’éprouvette (voir Figure 2).
Les lignes de contact des trois appuis doivent être parallèles entre elles, dans une direction perpendicul
...
Date: 2025-10-15
ISO 5014:2025(fr)
CEN/TC 187
Secretariat: BSI
Quatrième édition
2025-03
Produits réfractaires façonnés denses et isolants — Détermination
du module de rupture à temperaturetempérature ambiante
Dichte und wärmedämmende, geformte feuerfeste Erzeugnisse - Bestimmung der Biegefestigkeit bei
Raumtemperatur
Dense and insulating shaped refractory products — Determination of modulesmodulus of rupture at ambient
temperature
EN ISO 5014:2025 (F(fr)
© ISO 2025
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication
may be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying,
or posting on the internet or an intranet, without prior written permission. Permission can be requested from either ISO
at the address below or ISO’s member body in the country of the requester.
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de
cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique
ou mécanique, y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable.
Une autorisation peut être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du
demandeur.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: + 41 22 749 01 11
EmailE-mail: copyright@iso.org
Website: www.iso.orgwww.iso.org
Published in Switzerland
ii
ISO 5014:2025(fr)
Contents
Avant-propos . 4
Avant-propos international . 5
1 Domaine d’application . 6
2 Références normatives . 6
3 Termes et définitions . 6
4 Importance et utilisation . 7
5 Principe . 8
6 Appareillage . 8
7 Eprouvette . 10
7.1 Nombre d’éprouvette . 10
7.2 Forme et taille . 10
7.3 Préparation . 10
8 Mode opératoire . 11
9 Expression des résultats . 12
10 Rapport d’essai . 13
(informative) Précision et biais . 15
Etude interlaboratoire . 15
Données de fidélité . 15
Généralité . 15
Répétabilité . 15
Reproducibilité . 15
Bias 15
Bibliographie . 17
iii
EN ISO 5014:2025 (F(fr)
Avant-propos
Le present document (ISO 5014) a été élaboré par le comité technique CEN/TC “Produits et matériaux
réfractaires” sous la reference prISO 5014:2025 dont le secretariat est tenu par la BSI.
Ce document est actuellement soumis à l’Enquête CEN.
Il est destine à remplacer EN 993-6:2016.
Notice d’entérinement
Le texte de la norme ISO 5014:2025 a été approuvé par le CEN en tant que prISO 5014:2025 sans aucune
modification.
iv
ISO 5014:2025(fr)
Avant-propos international
Publié en Suisse
v
EN ISO 5014:2025 (F(fr)
Sommaire
Avant-propos . Error! Bookmark not defined.
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Importance et utilisation . 2
5 Principe . 3
6 Appareillage . 3
7 Éprouvette . 5
8 Mode opératoire . 7
9 Expression des résultats . 8
10 Rapport d’essai . 9
Annexe A (informative) Précision et biais . 10
Bibliographie . 12
vi
ISO 5014:2025(fr)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont décrites
dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents critères
d'approbation requis pour les différents types de documents ISO. Le présent document a été rédigé
conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).www.iso.org/directives).
Commented [eXtyles1]: The URL www.iso.org/directives
has been redirected to https://www.iso.org/directives. Please
verify the URL.
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de droits
de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et averti de leur existence. Les détails concernant les références aux droits
de propriété intellectuelle ou autres droits analogues identifiés lors de l'élaboration du document sont
indiqués dans l'Introduction et/ou dans la liste des déclarations de brevets reçues par l'ISO (voir
www.iso.org/brevets).www.iso.org/brevets).
Commented [eXtyles2]: The URL www.iso.org/brevets
has been redirected to https://www.iso.org/brevets. Please
verify the URL.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions spécifiques
de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de l'ISO aux
principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au commerce
(OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.www.iso.org/iso/fr/avant-propos.
Commented [eXtyles3]: The URL
www.iso.org/iso/fr/avant-propos has been redirected to
https://www.iso.org/iso/fr/avant-propos. Please verify the
Le présent document a été élaboré par le comité technique ISO/TC 33, Refractories.
URL.
Cette quatrième édition annule et remplace la troisième édition (ISO 5014:1997), qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— — révisions des définitions;
— — ajout d’un article sur l’importance et l’utilisation de l’essai décrit;
— — ajout de l’annexe informative sur les biais et la precision.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.htmlwww.iso.org/fr/members.html.
vii
Norme internationale ISO 5014:2025(fr)
Produits réfractaires façonnés denses et isolants — Détermination du
module de rupture à temperaturetempérature ambiante
1 Domaine d’application
Le présent document spécifie une méthode pour la détermination du module de rupture des produits
réfractaires façonnés denses et isolants à température ambiante, dans des conditions d’accroissement continu
de la contrainte.
Les réfractaires façonnés sont ceux qui ont une géométrie et des dimensions fixes lorsqu'ils sont livrés à
l'utilisateur. Le présent document s'applique donc aux briques réfractaires de forme standard, mais aussi aux
produits réfractaires de forme spéciale et aux produits préfabriqués.
Le présent document s'applique également aux réfractaires non façonnés (voir ISO 1927--6) après
préparation des éprouvettes conformément à la norme ISO 1927--5.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur contenu,
des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition de la publication à laquelle il est fait référence s'applique (y compris
tous les amendements).
ISO 13385-ISO 13385-1, Spécification géométrique des produits (GPS) — Équipement de mesurage
dimensionnel — Partie 1: Caractéristiques de conception et caractéristiques métrologiques des pieds à
coulisse
ISO 7500-ISO 7500-1, Matériaux métalliques — Étalonnage et vérification des machines pour essais
statiques uniaxiaux — Partie 1: Machines d'essai de traction/compression — Étalonnage et vérification du
système de mesure de force
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— — ISO Online browsing platform: disponible à l'adresse
https://www.iso.org/obp/https://www.iso.org/obp/
— — IEC Electropedia: disponible à l'adresse
https://www.electropedia.org/https://www.electropedia.org/
EN ISO 5014:2025 (F(fr)
3.1 3.1
module de rupture
MOR
σ
F
contrainte maximale que peut supporter une éprouvette prismatique de dimensions spécifiées lorsqu’elle est
mise en charge au moyen d’un dispositif de flexion en trois points (3.2)(Error! Reference source not found.)
3.2 3.2
flexion en trois points
méthode utilisée pour fléchir une éprouvette en forme de pouter. L’éprouvette est supportée près de ses
extrémités par des appuis et une force est appliquée en son centr
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
