ISO 2976:2005

Coated abrasives — Abrasive belts — Selection of width/length combinations

ISO 2976:2005 specifies the nominal dimensions, and limit deviations of abrasive belts. It also specifies the designation and marking of these abrasive belts. It is applicable to abrasive belts intended for use on hand-held grinding machines and stationary grinding machines.

Abrasifs appliqués — Bandes abrasives — Sélection des combinaisons largeurs/longueurs

L'ISO 2976:2005 spécifie les dimensions nominales et les écarts limites des bandes abrasives. Elle spécifie également la désignation et le marquage de ces bandes abrasives. L'ISO 2976:2005 s'applique aux bandes abrasives destinées aux meuleuses tenues à la main et aux meuleuses fixes.

General Information

• Status: Published
• Publication Date: 11-Apr-2005
• ICS: 25.100.70 - Abrasives
• Technical Committee: ISO/TC 29/SC 5 - Grinding wheels and abrasives
• Drafting Committee: ISO/TC 29/SC 5 - Grinding wheels and abrasives
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 05-Jun-2020

Relations

• Revises: ISO 2976:1973 - Abrasive belts — Selection of width/length combinations
• Effective Date: 15-Apr-2008

Standards Content (Sample)

МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ 2976
Второе издание
2005-04-01


Шлифовальные шкурки. Ленты
шлифовальные бесконечные. Выбор
соотношений ширины и длины
Coated abrasives — Abrasive belts — Selection of width/length
combinations



Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO
Ссылочный номер
ISO 2976:2005(R)
©
ISO 2005

---------------------- Page: 1 ----------------------
ISO 2976:2005(R)

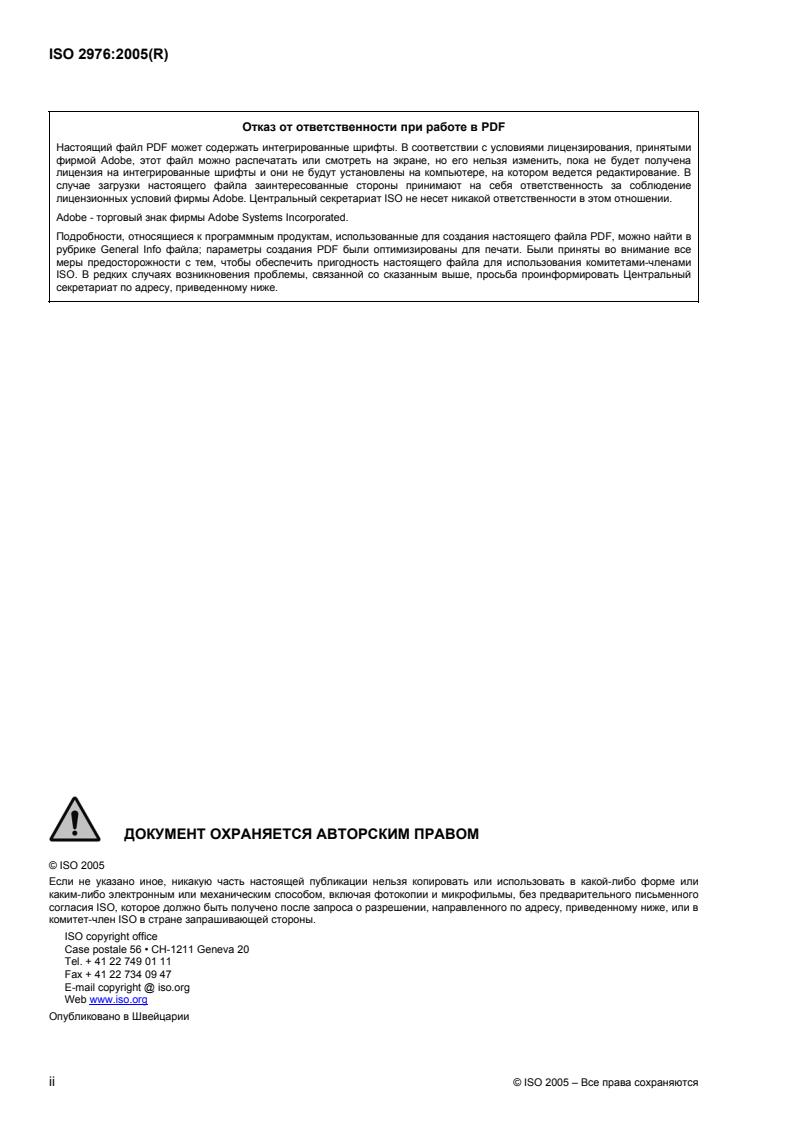

Отказ от ответственности при работе в PDF
Настоящий файл PDF может содержать интегрированные шрифты. В соответствии с условиями лицензирования, принятыми
фирмой Adobe, этот файл можно распечатать или смотреть на экране, но его нельзя изменить, пока не будет получена
лицензия на интегрированные шрифты и они не будут установлены на компьютере, на котором ведется редактирование. В
случае загрузки настоящего файла заинтересованные стороны принимают на себя ответственность за соблюдение
лицензионных условий фирмы Adobe. Центральный секретариат ISO не несет никакой ответственности в этом отношении.
Adobe - торговый знак фирмы Adobe Systems Incorporated.
Подробности, относящиеся к программным продуктам, использованные для создания настоящего файла PDF, можно найти в
рубрике General Info файла; параметры создания PDF были оптимизированы для печати. Были приняты во внимание все
меры предосторожности с тем, чтобы обеспечить пригодность настоящего файла для использования комитетами-членами
ISO. В редких случаях возникновения проблемы, связанной со сказанным выше, просьба проинформировать Центральный
секретариат по адресу, приведенному ниже.


ДОКУМЕНТ ОХРАНЯЕТСЯ АВТОРСКИМ ПРАВОМ


© ISO 2005
Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в какой-либо форме или
каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без предварительного письменного
согласия ISO, которое должно быть получено после запроса о разрешении, направленного по адресу, приведенному ниже, или в
комитет-член ISO в стране запрашивающей стороны.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 734 09 47
E-mail copyright @ iso.org
Web www.iso.org
Опубликовано в Швейцарии

ii © ISO 2005 – Все права сохраняются

---------------------- Page: 2 ----------------------
ISO 2976:2005(R)
Содержание Страница
Предисловие .iv
1 Область применения .1
2 Нормативные ссылки .1
3 Требования .1
3.1 Размеры и предельные отклонения для стандартизованных размеров .1
3.2 Разница по длине .9
3.3 Условия испытаний .10
4 Обозначение.10
5 Маркировка .10
Приложение А (информативное) Размеры шлифовальных лент, выбор соотношений
ширины и длины .11

© ISO 2005 – Все права сохраняются iii

---------------------- Page: 3 ----------------------
ISO 2976:2005(R)

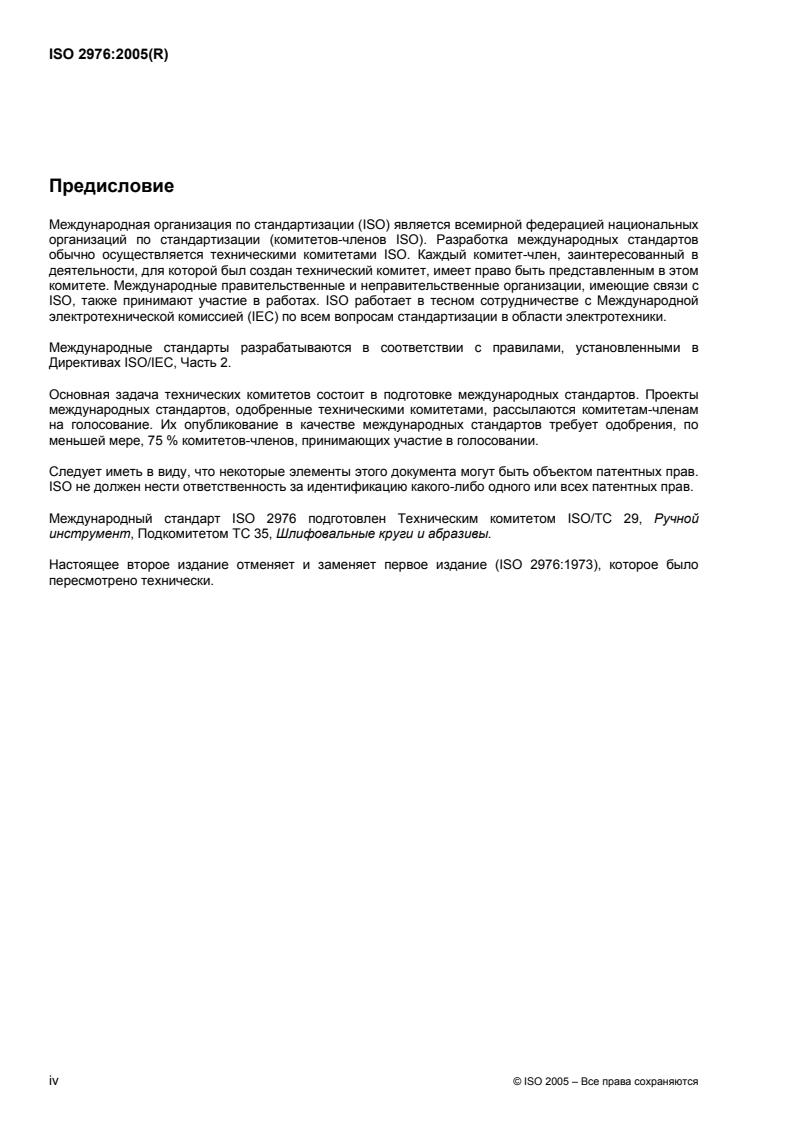

Предисловие
Международная организация по стандартизации (ISO) является всемирной федерацией национальных
организаций по стандартизации (комитетов-членов ISO). Разработка международных стандартов
обычно осуществляется техническими комитетами ISO. Каждый комитет-член, заинтересованный в
деятельности, для которой был создан технический комитет, имеет право быть представленным в этом
комитете. Международные правительственные и неправительственные организации, имеющие связи с
ISO, также принимают участие в работах. ISO работает в тесном сотрудничестве с Международной
электротехнической комиссией (IEC) по всем вопросам стандартизации в области электротехники.
Международные стандарты разрабатываются в соответствии с правилами, установленными в
Директивах ISO/IEC, Часть 2.
Основная задача технических комитетов состоит в подготовке международных стандартов. Проекты
международных стандартов, одобренные техническими комитетами, рассылаются комитетам-членам
на голосование. Их опубликование в качестве международных стандартов требует одобрения, по
меньшей мере, 75 % комитетов-членов, принимающих участие в голосовании.
Следует иметь в виду, что некоторые элементы этого документа могут быть объектом патентных прав.
ISO не должен нести ответственность за идентификацию какого-либо одного или всех патентных прав.
Международный стандарт ISO 2976 подготовлен Техническим комитетом ISO/ТC 29, Ручной
инструмент, Подкомитетом ТC 35, Шлифовальные круги и абразивы.
Настоящее второе издание отменяет и заменяет первое издание (ISO 2976:1973), которое было
пересмотрено технически.

iv © ISO 2005 – Все права сохраняются

---------------------- Page: 4 ----------------------
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 2976:2005(R)

Шлифовальные шкурки. Ленты шлифовальные
бесконечные. Выбор соотношений ширины и длины
1 Область применения
Настоящий международный стандарт устанавливает номинальные размеры и предельные отклонения
шлифовальных лент. Кроме того, стандарт устанавливает обозначение и маркировку этих
шлифовальных лент.
Настоящий международный стандарт распространяется на шлифовальные ленты, предназначенные
для работы на ручных шлифовальных машинах и стационарных шлифовальных станках.
2 Нормативные ссылки
Следующие ссылочные нормативные документы являются обязательными для применения
настоящего документа. Для жестких ссылок применяется только цитируемое издание документа. Для
плавающих ссылок необходимо использовать самое последнее издание нормативного ссылочного
документа (включая любые изменения).
ISO 554:1976, Атмосферы стандартные для кондиционирования и (или) испытаний. Общие
требования
3 Требования
3.1 Размеры и предельные отклонения для стандартизованных размеров
См. Рисунок 1, Таблицу 1 и Таблицу 2.
© ISO 2005 – Все права сохраняются 1

---------------------- Page: 5 ----------------------
ISO 2976:2005(R)

Обозначение
1 шлифовальная лента шириной T и общая длина L = 2a + dπ
2 диаметр ролика d
a диаметр ролика
Рисунок 1
2 © ISO 2005 – Все права сохраняются

---------------------- Page: 6 ----------------------
ISO 2976:2005(R)
Таблица 1 — Предпочтительные размеры шлифовальных лент
Размеры в миллиметрах
T L
Предельное Предельное
Номинал Номинал
отклонение отклонение
457
520
6
± 1
533
610
10 330
± 1
± 3
330
457
520
13
± 1
610
760
1 120 ± 5
330
15
± 1 480
520
450 ± 3
480
520
610
20 ± 1
2 000
2 500
± 5
3 500
4 000
450
480
610 ± 3
760
25 ± 1 1 000
1 500
2 000
± 5
2 500
3 500
450
620
± 3
800
1 000
1 250
30 ± 1
1 500
2 000
± 5
2 500
3 500
4 000
© ISO 2005 – Все права сохраняются 3

---------------------- Page: 7 ----------------------
ISO 2976:2005(R)
Таблица 1 (продолжение)
Размеры в миллиметрах
T L
Предельное Предельное
Номинал Номинал
отклонение отклонение
450
620
± 3
750
800
1 200
40
± 1 1 500
1 650
2 000 ± 5
2 500
3 500
4 000
450
620
± 3
750
800
1 000
1 250
50
± 1 1 500
1 600
2 000
± 5
2 500
3 000
3 500
4 000
400 ± 3
2 250
60 ± 2
2 500
± 5
3 000
3 500
65 410
± 2 ± 3
457
480
± 3
533
610
1 500
75 ± 2 2 000
2 250
2 500 ± 5
3 000
3 500
4 000
4 © ISO 2005 – Все права сохраняются

---------------------- Page: 8 ----------------------
ISO 2976:2005(R)
Таблица 1 (продолжение)
Размеры в миллиметрах
T L
Предельное Предельное
Номинал Номинал
отклонение отклонение
560
610
620
800 ± 3
860
900
1 000
1 100
100 ± 2 1 500
1 800
2 000
± 5
2 500
3 000
3 500
4 000
8 500
± 20
9 000
450 ± 3
1 500
2 000
2 500
± 5
3 000
120 ± 2 3 500
4 000
7 000
7 600
± 20
7 800
8 000
...

INTERNATIONAL ISO
STANDARD 2976
Second edition
2005-04-01


Coated abrasives — Abrasive belts —
Selection of width/length combinations
Abrasifs appliqués — Bandes abrasives — Sélection des combinaisons
largeurs/longueurs




Reference number
ISO 2976:2005(E)
©
ISO 2005

---------------------- Page: 1 ----------------------
ISO 2976:2005(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


©  ISO 2005
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland

ii © ISO 2005 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 2976:2005(E)
Contents Page
Foreword. iv
1 Scope. 1
2 Normative references. 1
3 Requirements. 1
3.1 Dimensions and limit deviations for standardized sizes. 1
3.2 Length difference. 9
3.3 Test conditions. 10
4 Designation. 10
5 Marking. 10
Annex A (informative) Dimensions of abrasive belts, selection of width/length combinations . 11

© ISO 2005 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 2976:2005(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 2976 was prepared by Technical Committee ISO/TC 29, Small tools, Subcommittee SC 5, Grinding
wheels and abrasives.
This second edition cancels and replaces the first edition (ISO 2976:1973), which has been technically revised.

iv © ISO 2005 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 2976:2005(E)

Coated abrasives — Abrasive belts — Selection of width/length
combinations
1 Scope
This International Standard specifies the nominal dimensions, and limit deviations of abrasive belts. It also
specifies the designation and marking of these abrasive belts.
This International Standard is applicable to abrasive belts intended for use on hand-held grinding machines
and stationary grinding machines.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 554:1976, Standard atmospheres for conditioning and/or testing — Specifications
3 Requirements
3.1 Dimensions and limit deviations for standardized sizes
See Figure 1, Table 1 and Table 2.
© ISO 2005 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 2976:2005(E)

Key
1 abrasive belt of width T and total length L = 2a + dπ
2 roll diameter d
a distance between roll axes
Figure 1
2 © ISO 2005 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 2976:2005(E)
Table 1 — Preferred dimensions for abrasive belts
Dimensions in millimetres
T L
nom. limit deviation nom. limit deviation
457
520
6 ± 1
533
610
10 ± 1 330
± 3
330
457
520
13
± 1
610
760
1 120 ± 5
330
15 ± 1 480
520
450 ± 3
480
520
610
20 ± 1
2 000
2 500
± 5
3 500
4 000
450
480
610 ± 3
760
25
± 1 1 000
1 500
2 000
± 5
2 500
3 500
450
620
± 3
800
1 000
1 250
30 ± 1
1 500
2 000
± 5
2 500
3 500
4 000
© ISO 2005 – All rights reserved 3

---------------------- Page: 7 ----------------------
ISO 2976:2005(E)
Table 1 (continued)
Dimensions in millimetres
T L
nom. limit deviation nom. limit deviation
450
620
± 3
750
800
1 200
40 ± 1
1 500
1 650
2 000 ± 5
2 500
3 500
4 000
450
620
750 ± 3
800
1 000
1 250
50
± 1 1 500
1 600
2 000
± 5
2 500
3 000
3 500
4 000
400 ± 3
2 250
60
± 2 2 500
± 5
3 000
3 500
65 ± 2 410 ± 3
457
480
± 3
533
610
1 500
75 ± 2 2 000
2 250
2 500 ± 5
3 000
3 500
4 000
4 © ISO 2005 – All rights reserved

---------------------- Page: 8 ----------------------
ISO 2976:2005(E)
Table 1 (continued)
Dimensions in millimetres
T L
nom. limit deviation nom. limit deviation
560
610
620
± 3
800
860
900
1 000
1 100
100
± 2 1 500
1 800
2 000
± 5
2 500
3 000
3 500
4 000
8 500
± 20
9 000
450
± 3
1 500
2 000
2 500
± 5
3 000
120
± 2 3 500
4 000
7 000
7 600
± 20
7 800
8 000
© ISO 2005 – All rights reserved 5

---------------------- Page: 9 ----------------------
ISO 2976:2005(E)
Table 1 (continued)
Dimensions in millimetres
T L
nom. limit deviation nom. limit deviation
1 500
1 750
2 000
2 250
± 5
2 500
3 000
3 500
4 000
...

NORME ISO
INTERNATIONALE 2976
Deuxième édition
2005-04-01



Abrasifs appliqués — Bandes
abrasives — Sélection des combinaisons
largeurs/longueurs
Coated abrasives — Abrasive belts — Selection of width/length
combinations




Numéro de référence
ISO 2976:2005(F)
©
ISO 2005

---------------------- Page: 1 ----------------------
ISO 2976:2005(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


©  ISO 2005
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse

ii © ISO 2005 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 2976:2005(F)
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives. 1
3 Exigences. 1
3.1 Dimensions et écarts limites pour des tailles normalisées. 1
3.2 Différence de longueur. 9
3.3 Conditions d'essai. 10
4 Désignation. 10
5 Marquage. 10
Annexe A (informative) Dimensions des bandes abrasives, sélection des combinaisons
largeurs/longueurs. 11

© ISO 2005 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 2976:2005(F)

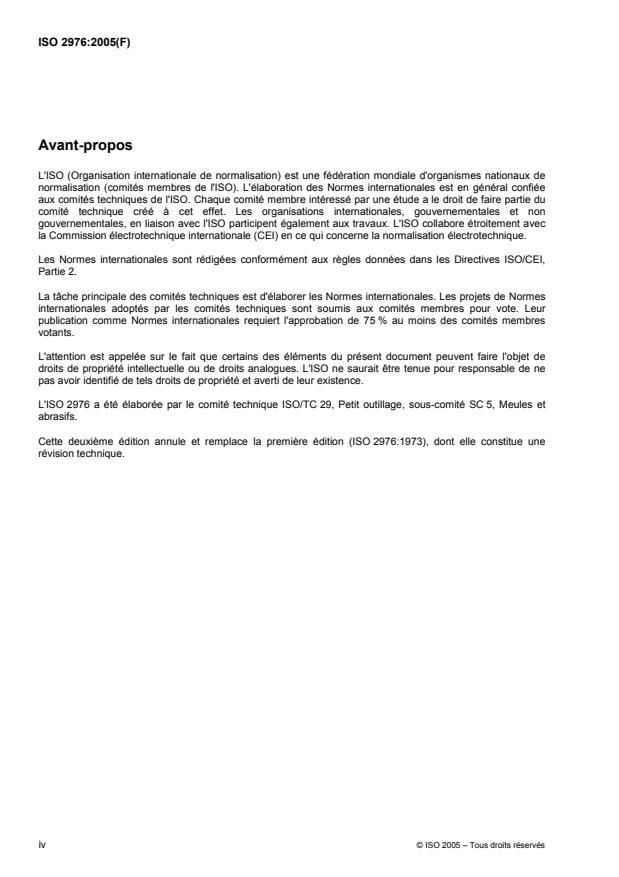

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 2976 a été élaborée par le comité technique ISO/TC 29, Petit outillage, sous-comité SC 5, Meules et
abrasifs.
Cette deuxième édition annule et remplace la première édition (ISO 2976:1973), dont elle constitue une
révision technique.

iv © ISO 2005 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 2976:2005(F)

Abrasifs appliqués — Bandes abrasives — Sélection
des combinaisons largeurs/longueurs
1 Domaine d'application
La présente Norme internationale spécifie les dimensions nominales et les écarts limites des bandes
abrasives. Elle spécifie également la désignation et le marquage de ces bandes abrasives.
La présente Norme internationale s'applique aux bandes abrasives destinées aux meuleuses tenues à la
main et aux meuleuses fixes.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 554:1976, Atmosphères normales de conditionnement et/ou d'essai — Spécifications
3 Exigences
3.1 Dimensions et écarts limites pour des tailles normalisées
Voir Figure 1, Tableau 1 et Tableau 2.
© ISO 2005 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 2976:2005(F)

Légende
1 bande abrasive de largeur T et de longueur totale L = 2a + dπ
2 bobine de diamètre d
a distance entre les axes de la bobine
Figure 1
2 © ISO 2005 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 2976:2005(F)
Tableau 1 — Dimensions préférées pour bandes abrasives
Dimensions en millimètres
T L
nom. écarts limites nom. écarts limites
457
520
6 ± 1
533
610
10 330
± 1
± 3
330
457
520
13 ± 1
610
760
1 120 ± 5
330
15
± 1 480
520
450 ± 3
480
520
610
20 ± 1
2 000
2 500
± 5
3 500
4 000
450
480
610 ± 3
760
25 ± 1 1 000
1 500
2 000
± 5
2 500
3 500
450
620
± 3
800
1 000
1 250
30 ± 1
1 500
2 000
± 5
2 500
3 500
4 000
© ISO 2005 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO 2976:2005(F)
Tableau 1 (suite)
Dimensions en millimètres
T L
nom. écarts limites nom. écarts limites
450
620
± 3
750
800
1 200
40 ± 1
1 500
1 650
2 000 ± 5
2 500
3 500
4 000
450
620
750 ± 3
800
1 000
1 250
50
± 1 1 500
1 600
2 000
± 5
2 500
3 000
3 500
4 000
400 ± 3
2 250
60
± 2 2 500
± 5
3 000
3 500
65 ± 2 410 ± 3
457
480
± 3
533
610
1 500
75 ± 2 2 000
2 250
2 500 ± 5
3 000
3 500
4 000
4 © ISO 2005 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 2976:2005(F)
Tableau 1 (suite)
Dimensions en millimètres
T L
nom. écarts limites nom. écarts limites
560
610
620
± 3
800
860
900
1 000
1 100
100
± 2 1 500
1 800
2 000
± 5
2 500
3 000
3 500
4 000
8 500
± 20
9 000
450
± 3
1 500
2 000
2 500
± 5
3 000
120
± 2 3 500
4 000
7 000
7 600
± 20
7 800
8 000
© ISO 2005 – Tous droits réservés 5

-----------
...
