INTERNATIONAL STANDARD ISO 6344-2:2021(E)
Coated abrasives — Determination and designation of
grain size distribution —
Part 2:
Macrogrit sizes P12 to P220
1 Scope
This document specifies a method for determining and testing the grain size distribution of electro-
fused aluminium oxide and silicon carbide macrogrit sizes P12 to P220 for coated abrasive products.
It is applicable to grits used in the manufacture of coated abrasive products and to grits extracted from
coated abrasive products for test purposes.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3310-1, Test sieves — Technical requirements and testing — Part 1: Test sieves of metal wire cloth
ISO 9138, Abrasive grains — Sampling and splitting
ISO 9284, Abrasive grains — Test-sieving machines
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
macrogrit
abrasive grit having a diameter of 3,35 mm to 0,053 mm whose grain size distribution (3.2) is determined
by sieving
3.2
grain size distribution
particle size distribution
PSD
percentage of grains of different sizes composing the macrogrit (3.1) or microgrit
4 Grain size distribution of macrogrit sizes P12 to P220
Macrogrit sizes (P12 to P220) are measured by a sieving analysis, using a set of sieves as specified in
Table 1. The test portion matches the P size in Table 1 when the calculated relative amount fits into the
limit values.
1
© ISO 2021 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 6344-2:2021(E)
The testing of macrogrit sizes shall be carried out by a comparative sieving of Macro-P-Mastergrits
(5.1.1) and the test portion on the same nest of sieves according to Clause 5.
The grain size distribution of grits shall meet the following criteria:
a) all material shall pass test sieve i.e. the residue Q =0;
1
b) the residue Q shall not exceed the maximum value specified for test sieve 2;
2
c) the sum Q of the residues on test sieves 1, 2 and 3 and the sum Q of the residues on test sieves 1, 2,
3 4
3 and 4 shall be within the specified tolerances;
d) the sum Q of the residues on test sieves 1, 2, 3, 4 and 5 shall not be less than the specified minimum
5
value;
e) the remainder in the bottom pan shall not exceed the specified maximum value, ∆Q .
max
2
  © ISO 2021 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 6344-2:2021(E)
3
© ISO 2021 – All rights reserved

Table 1 — Grain size distribution of macrogrit sizes P12 to P220
Grit Test sieve 1 Test sieve 2 Test sieve 3 Test sieve 4 Test sieve 5 Remain-
desig- der in
Aperture size Residue Aperture size Residue Aperture size Residue on Aperture size Residue on Aperture Residue on
nation bottom
sieve 1 on test sieve 2 on test sieve 3 test sieves sieve 4 test sieves size sieve 5 test sieves
pan
sieve 1 sieves 1 1, 2 and 3 1, 2, 3 1, 2, 3, 4
and 2 and 4 and 5
w Q w Q w Q w Q w Q ΔQ
1 1 2 2 max 3 3 4 4 5 5 min max
mm µm % mm µm % mm µm % mm µm % mm µm % %
P12 3,35 — 0 2,36 — 1 2,00 — 14 ± 4 1,70 — 61 ± 9 1,40 — 92 8
P16 2,36 — 0 1,70 — 3 1,40 — 26 ± 6 1,18 — 75 ± 9 1,00 — 96 4
P20 1,70 — 0 1,18 — 7 1,00 — 42 ± 8 — 850 86 ± 6 — 710 96 4
P24 1,40 — 0 1,00 — 1 — 850 14 ± 4 — 710 61 ± 9 — 600 92 8
P30 1,18 — 0 — 850 1 — 710 14 ± 4 — 600 61 ± 9 — 500 92 8
P36 1,00 — 0 — 710 1 — 600 14 ± 4 — 500 61 ± 9 — 425 92 8
P40 — 710 0 — 500 7 — 425 42 ± 8 — 355 86 ± 6 — 300 96 4
P50 — 600 0 — 425 3 — 355 26 ± 6 — 300 75 ± 9 — 250 96 4
P60 — 500 0 — 355 1 — 300 14 ± 4 — 250 61 ± 9 — 212 92 8
P80 — 355 0 — 250 3 — 212 26 ± 6 — 180 75 ± 9 — 150 96 4
P100 — 300 0 — 212 1 — 180 14 ± 4 — 150 61 ± 9 — 125 92 8
P120 — 212 0 — 150 7 — 125 42 ± 8 — 106 86 ± 6 — 90 96 4
P150 — 180 0 — 125 3 — 106 26 ± 6 — 90 75 ± 9 — 75 96 4
P180 — 150 0 — 106 2 — 90 15 ± 5 — 75 62 ± 12 — 63 90 10
P220 — 125 0 — 90 2 — 75 15 ± 5 — 63 62 ± 12 — 53 90 10

---------------------- Page: 8 ----------------------
ISO 6344-2:2021(E)
5 Test method of macrogrit sizes P12 to P220
5.1 Macro-P-Mastergrits
1)
Macro-P-Mastergrits are well-defined reference grits, being associated with test reports of the grain
size di
...

NORME ISO
INTERNATIONALE 6344-2
Deuxième édition
2021-11
Abrasifs appliqués — Détermination
et désignation de la distribution
granulométrique —
Partie 2:
Macrograins P12 à P220
Coated abrasives — Determination and designation of grain size
distribution —
Part 2: Macrogrit sizes P12 to P220
Numéro de référence
ISO 6344-2:2021(F)
© ISO 2021

---------------------- Page: 1 ----------------------
ISO 6344-2:2021(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
  © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 6344-2:2021(F)
Sommaire Page
Avant-propos .iv
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions . 1
4 Distribution granulométrique des tailles de macrograin de P12 à P220 .2
5 Méthode d’essai des tailles de macrograin de P12 à P220 . 4
5.1 Grains étalons Macro-P . 4
5.2 Appareillage . 4
5.3 Vérification des tamis de contrôle d’usage courant . 4
5.4 Préparation . 5
5.4.1 Préparation de la prise d’essai . 5
5.4.2 Montage des tamis de contrôle . 5
5.4.3 Détermination des valeurs de grains étalons Macro-P pour le tamisage de
contrôle d’usage courant . 5
5.5 Mode opératoire . 6
5.6 Évaluation . 6
6 Rapport d'essai . 7
7 Désignation . 8
8 Marquage . 8
Annexe A (informative) Modèle d’enregistrement des résultats d’une analyse de tamisage
des tailles de macrograin P .9
Annexe B (informative) Exemple d’enregistrement des résultats d’une analyse de tamisage
des tailles de macrograin P .10
iii
© ISO 2021 – Tous droits réservés

---------------------- Page: 3 ----------------------
ISO 6344-2:2021(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 29, Petit outillage, sous-comité SC 5,
Meules et abrasifs.
Cette deuxième édition annule et remplace l’ISO 6344-2:1998 et l’ISO 6344-1:1998, qui ont fait l’objet
d’une révision technique.
Les principales modifications par rapport à l’ISO 6344-2:1998 et l’ISO 6344-1:1998 sont les suivantes:
— le titre et le domaine d’application ont été changés éditorialement;
— le contenu pertinent de l’ISO 6344-1:1998 a été mis à jour et transféré dans le présent document et
dans l’ISO 6344-3;
— les références à l’ISO 6344-1:1998 ont été supprimées;
— l’Article 3 «Termes et définitions» a été mis à jour;
— un nouvel Article 4 pour les tailles de macrograin a été ajouté;
— le Tableau 1 (ancien Tableau 2) «Distribution granulométrique des tailles de macrograins de P12 à
P220» a été déplacé dans le nouvel Article 4;
— l'ancien Tableau 1 avec un résumé des dimensions nominales des ouvertures de mailles des tamis de
contrôle a été supprimé;
— l’Article 5 (ancien Article 4) «Méthode d’essai des tailles de macrograin de P12 à P220» a été révisé
dans son contenu et son ordre;
iv
  © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 6344-2:2021(F)
— 5.6 (ancien 5.3) «Évaluation» a été révisé en donnant une description normative du mode opératoire
pour la détermination d’une analyse de tamisage et de l’évaluation des résultats.
— l’ancien Article 8 a été déplacé dans une nouvelle Annexe A (informative) «Modèle pour
l’enregistrement des résultats d’une analyse de tamisage des tailles de macrograin P»;
— l’Article 8 (ancien Article 7) «Marquage» a été révisé.
Une liste de toutes les parties de la série ISO 6344 se trouve sur le site web de l’ISO.
Il convient que tout retour d’information ou questions sur le présent document soit adressé à l'organisme
national de normalisation de l'utilisateur. Une liste complète de ces organismes peut être consultée à
l'adresse www.iso.org/fr/members.html.
v
© ISO 2021 – Tous droits réservés

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 6344-2:2021(F)
Abrasifs appliqués — Détermination et désignation de la
distribution granulométrique —
Partie 2:
Macrograins P12 à P220
1 Domaine d'application
Le présent document spécifie une méthode de détermination et de contrôle de la distribution
granulométrique des tailles de macrograin de P12 à P220 en oxyde d’aluminium fondu et en carbure de
silicium pour produits abrasifs appliqués.
Il est applicable aux grains utilisés dans la fabrication des produits abrasifs appliqués et aux grains
extraits des produits abrasifs appliqués à des fins de contrôle.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 3310-1, Tamis de contrôle — Exigences techniques et vérifications — Partie 1: Tamis de contrôle en
tissus métalliques
ISO 9138, Grains abrasifs — Échantillonnage et division
ISO 9284, Grains abrasifs — Machine à tamiser de contrôle
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
macrograin
grain abrasif ayant un diamètre de 3,35 mm à 0,053 mm, dont la distribution granulométrique (3.2) est
déterminée par tamisage
3.2
distribution granulométrique
distribution de la taille des particules
PSD
pourcentage de grains de différentes tailles composant le macrograin (3.1) ou le micrograin
1
© ISO 2021 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 6344-2:2021(F)
4 Distribution granulométrique des tailles de macrograin de P12 à P220
Les tailles de macrograin (P12 à P220) sont mesurées par une analyse de tamisage, utilisant une série
de tamis telle que spécifiée dans le Tableau 1. La prise d’essai correspond à la taille P du Tableau 1
lorsque la quantité relative calculée rentre dans les valeurs limites.
Le contrôle des tailles de macrograin doit être réalisé par un tamisage comparatif des grains étalons
Macro-P (5.1.1) et de la prise d’essai sur la même colonne de tamis conformément à l’Article 5.
La distribution granulométrique des grains doit remplir les critères suivants:
a) tout le matériau doit passer au travers du tamis de contrôle, c’est-à-dire refus Q = 0;
1
b) le refus Q ne doit pas dépasser la valeur maximale spécifiée pour le tamis de contrôle 2;
2
c) la somme Q des refus sur les tamis de contrôle 1, 2 et 3 et la somme Q des refus sur les tamis 1, 2,
3 4
3 et 4 doivent être dans les tolérances spécifiées;
d) la somme Q des refus sur les tamis de contrôle 1, 2, 3, 4 et 5 ne doit pas être inférieure à la valeur
5
minimale spécifiée;
e) le reste sur le plateau inférieur ne doit pas dépasser la valeur maximale spécifiée, ∆Q .
max
2
  © ISO 2021 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 6344-2:2021(F)
3
© ISO 2021 – Tous droits réservés

Tableau 1 — Distribution granulométrique des tailles de macrograin de P12 à P220
Dési- Tamis de contrôle 1 Tamis de contrôle 2 Tamis de contrôle 3 Tamis de contrôle 4 Tamis de contrôle Tamis 5 Reste sur
gnation le plateau
Ouverture Refus Ouverture Refus sur Ouverture Refus sur Ouverture Refus sur Ouverture Refus sur
du grain inférieur
des mailles sur des mailles tamis de des mailles tamis de des mailles tamis de des mailles tamis de
du tamis 1 tamis de du tamis 2 contrôle du tamis 3 contrôle 1, 2 du tamis 4 contrôle 1, du tamis 5 contrôle 1,
contrôle 1 et 2 et 3 2, 3 et 4 2, 3, 4 et 5
1
w Q w Q w Q w Q w Q ΔQ
1 1 2 2 max 3 3 4 4 5 5 min max
mm µm % mm µm % mm µm % mm µm % mm µm % %
P12 3,35 — 0 2,36 — 1 2,00 — 14 ± 4 1,70 — 61 ± 9 1,40 — 92 8
P16 2,36 — 0 1,70 — 3 1,40 — 26 ± 6 1,18 — 75 ± 9 1,00 — 96 4
P20 1,70 — 0 1,18 — 7 1,00 — 42 ± 8 — 850 86 ± 6 — 710 96 4
P24 1,40 — 0 1,00 — 1 — 850 14 ± 4 — 710 61 ± 9 — 600 92 8
P30 1,18 — 0 — 850 1 — 710 14 ± 4 — 600 61 ± 9 — 500 92 8
P36 1,00 — 0 — 710 1 — 600 14 ± 4 — 500 61 ± 9 — 425 92 8
P40 — 710 0 — 500 7 — 425 42 ± 8 — 355 86 ± 6 — 300 96 4
P50 — 600 0 — 425 3 — 355 26 ± 6 — 300 75 ± 9 — 250 96 4
P60 — 500 0 — 355 1 — 300 14 ± 4 — 250 61 ± 9 — 212 92 8
P80 — 355 0 — 250 3 — 212 26 ± 6 — 180 75 ± 9 — 150 96 4
P100 — 300 0 — 212 1 — 180 14 ± 4 — 150 61 ± 9 — 125 92 8
P120 — 212 0 — 150 7 — 125 42 ± 8 — 106 86 ± 6 — 90 96 4
P150 — 180 0 — 125 3 — 106 26 ± 6 — 90 75 ± 9 — 75 96 4
P180 — 150 0 — 106 2 — 90 15 ± 5 — 75 62 ± 12 — 63 90 10
P220 — 125 0 — 90 2 — 75 15 ± 5 — 63 62 ± 12 — 53 90 10

---------------------- Page: 8 ----------------------
ISO 6344-2:2021(F)
5 Méthode d’essai des tailles de macrograin de P12 à P220
5.1 Grains étalons Macro-P
1)
Les grains étalons Macro-P sont des grains de référence bien définis, associés à des rapports de
contrôle de la distribution granulométrique. Les rapports de contrôle doivent être déterminés lors
d'essais interlaboratoires coopératifs. Ces essais interlaboratoires coopératifs doivent être supervisés
1)
par un organisme indépendant comme par exemple le MPA . Cette institution est
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 6344-2
ISO/TC 29/SC 5
Coated abrasives — Determination
Secretariat: DIN
and designation of grain size
Voting begins on:
2021-08-25 distribution —
Voting terminates on:
Part 2:
2021-10-20
Macrogrit sizes P12 to P220
Abrasifs appliqués — Détermination et désignation de la distribution
granulométrique —
Partie 2: Macrograins P12 à P220
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/FDIS 6344-2:2021(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN-
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 6344-2:2021(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/FDIS 6344-2:2021(E)

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Grain size distribution of macrogrit sizes P12 to P220 . 1
5 Test method of macrogrit sizes P12 to P220 . 4
5.1 Materials . 4
5.1.1 Macro-P-Mastergrits . 4
5.2 Apparatus . 4
5.3 Checking of the common use utility test sieves . 4
5.4 Preparation . 5
5.4.1 Preparation of the test portion . 5
5.4.2 Mounting of test sieves . 5
5.4.3 Determination of the Macro-P-Mastergrit values for the utility test sieving . 5
5.5 Procedure . 6
5.6 Evaluation . 6
6 Test report . 7
7 Designation . 8
8 Marking . 8
Annex A (informative) Template for recording results of sieving analysis of macrogrit P sizes.9
Annex B (informative) Examples of recording results of sieving analysis of macrogrit P sizes .10
© ISO 2021 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 6344-2:2021(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards

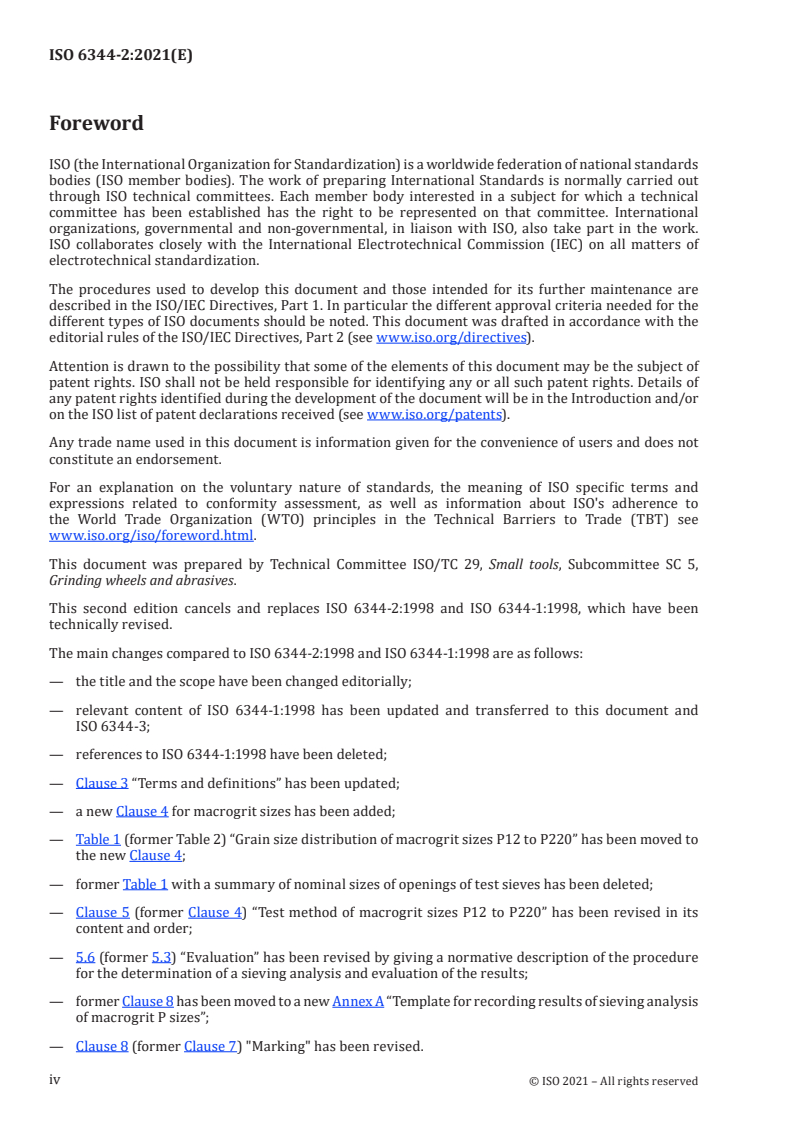

bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 29, Small tools, Subcommittee SC 5,
Grinding wheels and abrasives.
This second edition cancels and replaces ISO 6344-2:1998 and ISO 6344-1:1998, which have been
technically revised.
The main changes compared to ISO 6344-2:1998 and ISO 6344-1:1998 are as follows:
— the title and the scope has been changed editorially;
— relevant content of ISO 6344-1:1998 has been updated and transferred to this document and
ISO 6344-3;
— references to ISO 6344-1:1998 have been deleted;
— Clause 3 “Terms and definitions” has been updated;
— a new Clause 4 for macrogrit sizes has been added;
— Table 1 (former Table 2) “Grain size distribution of macrogrit sizes P12 to P220” has been moved to
the new Clause 4;
— former Table 1 with a summary of nominal sizes of openings of test sieves has been deleted;
— Clause 5 (former Clause 4) “Test method of macrogrit sizes P12 to P220” has been revised in its
content and order;
— 5.6 (former 5.3) “Evaluation” has been revised by giving a normative description of the procedure
for the determination of a sieving analysis and evaluation of the results;
— former Clause 8 has been moved to a new Annex A “Template for recording results of sieving analysis
of macrogrit P sizes”;
— Clause 8 (former Clause 7) "Marking" has been revised.
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
ISO/FDIS 6344-2:2021(E)

A list of all parts in the ISO 6344 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
© ISO 2021 – All rights reserved v

---------------------- Page: 5 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 6344-2:2021(E)
Coated abrasives — Determination and designation of
grain size distribution —
Part 2:
Macrogrit sizes P12 to P220
1 Scope
This document specifies a method for determining and testing the grain size distribution of electro-
fused aluminium oxide and silicon carbide macrogrit sizes P12 to P220 for coated abrasive products.
It is applicable to grits used in the manufacture of coated abrasive products and to grits extracted from
coated abrasive products for test purposes.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3310-1, Test sieves — Technical requirements and testing — Part 1: Test sieves of metal wire cloth
ISO 9138, Abrasive grains — Sampling and splitting
ISO 9284, Abrasive grains — Test-sieving machines
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
macrogrit
abrasive grit having a diameter of 3,35 mm to 0,053 mm whose grain size distribution (3.2) is determined
by sieving
3.2
grain size distribution
particle size distribution
PSD
percentage of grains of different sizes composing the macrogrit (3.1) or microgrit
4 Grain size distribution of macrogrit sizes P12 to P220
Macrogrit sizes (P12 to P220) are measured by a sieving analysis, using a set of sieves as specified in
Table 1. The test portion matches the P size in Table 1 when the calculated relative amount fits into the
limit values.
© ISO 2021 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO/FDIS 6344-2:2021(E)

The testing of macrogrit sizes shall be carried out by a comparative sieving of Macro-P-Mastergrits
(5.1.1) and the test portion on the same nest of sieves according to Clause 5.
The grain size distribution of grits shall meet the following criteria:
a) all material shall pass test sieve i.e. the residue Q =0;
1
b) the residue Q shall not exceed the maximum value specified for test sieve 2,
2
c) the sum Q of the residues on test sieves 1, 2 and 3 and the sum Q of the residues on test sieves 1, 2,
3 4
3 and 4 shall be within the specified tolerances,
d) the sum Q of the residues on test sieves 1, 2, 3, 4 and 5 shall not be less than the specified minimum
5
value,
e) the remainder in the bottom pan shall not exceed the specified maximum value, ∆Q .
max
2 © ISO 2021 – All rights reserved

---------------------- Page: 7 ----------------------
ISO/FDIS 6344-2:2021(E)

© ISO 2021 – All rights reserved 3
Table 1 — Grain size distribution of macrogrit sizes P12 to P220
Grit Test sieve 1 Test sieve 2 Test sieve 3 Test sieve 4 Test sieve 5 Remain-
desig- der in
Aperture size Residue Aperture size Residue Aperture size Residue on Aperture size Residue on Aperture Residue on
nation bottom
sieve 1 on test sieve 2 on test sieve 3 test sieves sieve 4 test sieves size sieve 5 test sieves
pan
sieve 1 sieves 1 1, 2 and 3 1, 2, 3 1, 2, 3, 4
and 2 and 4 and 5
w Q w Q w Q w Q w Q ΔQ
1 1 2 2 max 3 3 4 4 5 5 min max
mm µm % mm µm % mm µm % mm µm % mm µm % %
P12 3,35 — 0 2,36 — 1 2,00 — 14 ± 4 1,70 — 61 ± 9 1,40 — 92 8
P16 2,36 — 0 1,70 — 3 1,40 — 26 ± 6 1,18 — 75 ± 9 1,00 — 96 4
P20 1,70 — 0 1,18 — 7 1,00 — 42 ± 8 — 850 86 ± 6 — 710 96 4
P24 1,40 — 0 1,00 — 1 — 850 14 ± 4 — 710 61 ± 9 — 600 92 8
P30 1,18 — 0 — 850 1 — 710 14 ± 4 — 600 61 ± 9 — 500 92 8
P36 1,00 — 0 — 710 1 — 600 14 ± 4 — 500 61 ± 9 — 425 92 8
P40 — 710 0 — 500 7 — 425 42 ± 8 — 355 86 ± 6 — 300 96 4
P50 — 600 0 — 425 3 — 355 26 ± 6 — 300 75 ± 9 — 250 96 4
P60 — 500 0 — 355 1 — 300 14 ± 4 — 250 61 ± 9 — 212 92 8
P80 — 355 0 — 250 3 — 212 26 ± 6 — 180 75 ± 9 — 150 96 4
P100 — 300 0 — 212 1 — 180 14 ± 4 — 150 61 ± 9 — 125 92 8
P120 — 212 0 — 150 7 — 125 42 ± 8 — 106 86 ± 6 — 90 96 4
P150 — 180 0 — 125 3 — 106 26 ± 6 — 90 75 ± 9 — 75 96 4
P180 — 150 0 — 106 2 — 90 15 ± 5 — 75 62 ± 12 — 63 90 10
P220 — 125 0 — 90 2 — 75 15 ± 5 — 6
...
