ISO 3245:2023

Rolling bearings — Needle roller bearings with drawn cup and without inner ring — Boundary dimensions, geometrical product specifications (GPS) and tolerance values

This document specifies the boundary dimensions and preferred dimensions to be used for drawn cup needle roller bearings without inner ring as well as the minimum chamfer dimension limits. This document also specifies the closed end thickness dimensions for bearings with one closed end. In addition, this document specifies dimensional tolerances for the needle roller complement bore diameter and tolerances for the drawn cup width.

Roulements — Douilles à aiguilles sans bague intérieure — Dimensions d'encombrement, spécification géométrique des produits (GPS) et valeurs de tolérance

Le présent document spécifie les dimensions d’encombrement, en précisant les dimensions préférentielles à utiliser, les limites minimales des dimensions d’arrondi des douilles à aiguilles sans bague intérieure. Le présent document spécifie également les épaisseurs de fond pour les roulements avec un fond. De plus, le présent document spécifie les tolérances dimensionnelles du diamètre sous aiguilles ainsi que les tolérances pour les largeurs de douilles.

General Information

• Status: Published
• Publication Date: 01-Feb-2023
• ICS: 21.100.20 - Rolling bearings
• Technical Committee: ISO/TC 4/SC 5 - Needle, cylindrical and spherical roller bearings
• Drafting Committee: ISO/TC 4/SC 5 - Needle, cylindrical and spherical roller bearings
• Current Stage: 6060 - International Standard published
• Start Date: 31-Jan-2023
• Due Date: 13-Jul-2024
• Completion Date: 02-Feb-2023

Relations

• Revises: ISO 3245:2015 - Rolling bearings — Needle roller bearings with drawn cup and without inner ring — Boundary dimensions, geometrical product specifications (GPS) and tolerance values
• Effective Date: 16-Jul-2022

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 3245
Fifth edition
2023-01
Rolling bearings — Needle roller
bearings with drawn cup and without
inner ring — Boundary dimensions,
geometrical product specifications
(GPS) and tolerance values
Roulements — Douilles à aiguilles sans bague intérieure —
Dimensions d'encombrement, spécification géométrique des produits
(GPS) et valeurs de tolérance
Reference number
ISO 3245:2023(E)
© ISO 2023

---------------------- Page: 1 ----------------------
ISO 3245:2023(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2023
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii
  © ISO 2023 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 3245:2023(E)
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 1
5 Nominal boundary dimensions . 3
6 Tolerances . 5
6.1 General . 5
6.2 Tolerance for the bore diameter . 5
6.3 Tolerance for the drawn cup . 7
6.3.1 Drawn cup width, C . 7
6.3.2 End thickness of profiled end and flat end drawn cup C and C . 7
1 2
6.3.3 Chamfer dimension, r . 8
Annex A (informative) Tolerances for shaft raceway and housing bore .9
Annex B (informative) Measuring and verification methods .11
Bibliography .15
iii
© ISO 2023 – All rights reserved

---------------------- Page: 3 ----------------------
ISO 3245:2023(E)

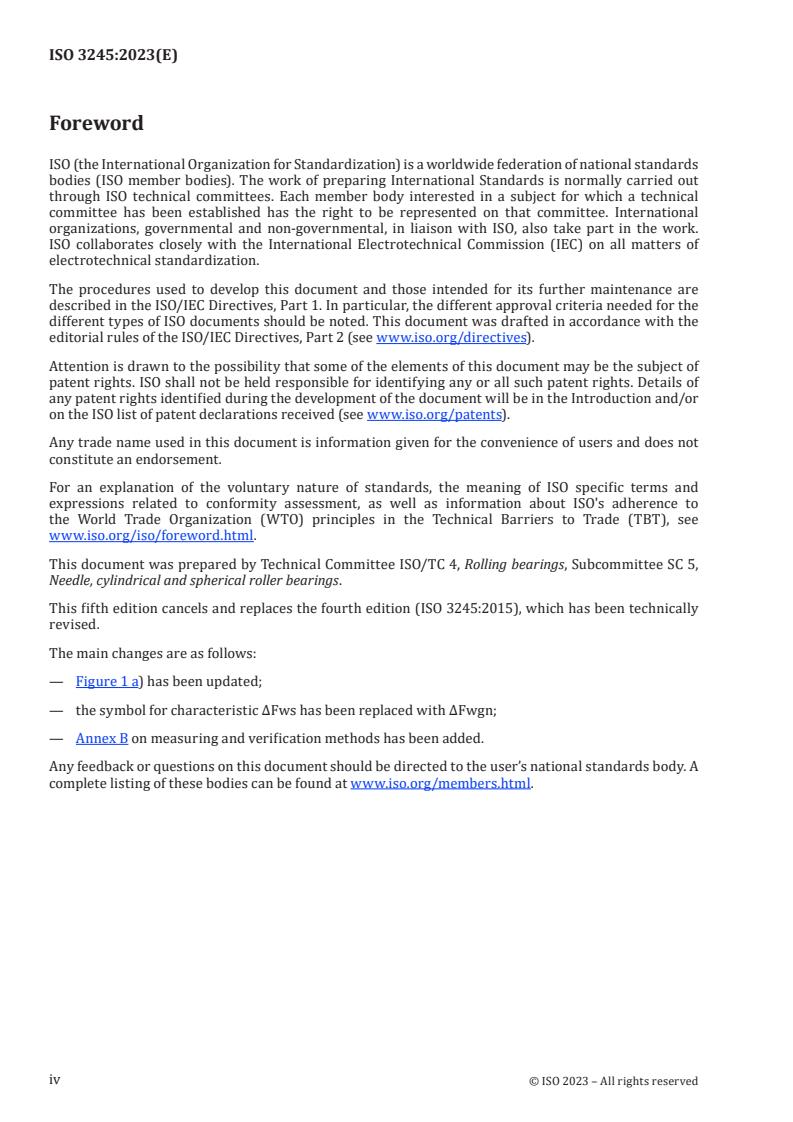

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 4, Rolling bearings, Subcommittee SC 5,
Needle, cylindrical and spherical roller bearings.
This fifth edition cancels and replaces the fourth edition (ISO 3245:2015), which has been technically
revised.
The main changes are as follows:
— Figure 1 a) has been updated;
— the symbol for characteristic ΔFws has been replaced with ΔFwgn;
— Annex B on measuring and verification methods has been added.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
  © ISO 2023 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 3245:2023(E)
Introduction
This document is a machine element geometry standard as defined in the geometrical product
specification system (GPS system) as presented in matrix model of ISO 14638.
The fundamental rules of ISO/GPS given in ISO 8015 apply to this document and the default decision
rules given in ISO 14253-1 apply to specifications made in accordance with this document, unless
otherwise indicated.
The connection between functional requirements, measuring technique and measuring uncertainty
is always intended to be considered. For measurement uncertainty, it is intended that ISO 14253-2 be
considered.
Recommended values for the tolerances for shaft raceway and housing bore are given in Annex A.
Guidelines for measurement and verification of the specific characteristic of needle roller bearings with
drawn cup and without inner ring are given in Annex B.
v
© ISO 2023 – All rights reserved

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 3245:2023(E)
Rolling bearings — Needle roller bearings with drawn
cup and without inner ring — Boundary dimensions,
geometrical product specifications (GPS) and tolerance
values
1 Scope
This document specifies the boundary dimensions and preferred dimensions to be used for drawn
cup needle roller bearings without inner ring as well as the minimum chamfer dimension limits. This
document also specifies the closed end thickness dimensions for bearings with one closed end.
In addition, this document specifies dimensional tolerances for the needle roller complement bore
diameter and tolerances for the drawn cup width.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 5593, Rolling bearings — Vocabulary
ISO 10579, Geometrical product specifications (GPS) — Dimensioning and tolerancing — Non-rigid parts
ISO 14405-1, Geometrical product specifications (GPS) — Dimensional tolerancing — Part 1: Linear sizes
ISO/TS 17863, Geometrical product specification (GPS) — Tolerancing of moveable assemblies
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5593, ISO 14405-1 and the
following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
constraint diameter
D
1c
diameter of the feature used in constraint condition to evaluate ΔFwgn characteristics
Note 1 to entry: It corresponds to the diameter of the master ring gauge in Annex B.
4 Symbols
For the purposes of this document, the symbols given in ISO 15241 and the following apply.
Descriptions for symbols are in accordance to GPS terminology. The dimensional specifications are
described in Table 1 and Figure 1.
1
© ISO 2023 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 3245:2023(E)
Figure 1 presents the dimensioning associated to a needle roller bearing, using the symbols introduced
in Table 1.
Tolerance value associated to a characteristic is symbolized by t followed by the symbol of characteristic,
for example, t
ΔCs.
In this document, the ISO default specification operator for size is according to ISO 14405-1; i.e. the
two-point size is valid.
Table 1 — Symbols for nominal dimensions, characteristics and specification modifiers
Symbol for
Symbol for Specification
nominal size Description
b
characteristic modifier
a
and distance
C nominal drawn cup width
deviation of minimum circumscribed size of drawn
∆Cs
cup width from its nominal size
C nominal end thickness of profiled end drawn cup
1
single end thickness of profiled end drawn cup
C
1s
(minimum circumscribed distance)
C nominal end thickness of flat end drawn cup
2
single end thickness of flat end drawn cup
C
2s
(minimum circumscribed distance)
D nominal drawn cup outside diameter
nominal bore diameter of needle roller
F
w
complement
d
deviation of the smallest maximum inscribed
c
ΔFwgn cylinder sizes of bore diameter of needle roller
complement from its nominal size
e
r nominal chamfer dimension
r single chamfer dimension
s
a
Symbols as defined in ISO 15241 except for the format used.
b
Symbols as defined in ISO 14405-1.
c
Constraint condition and specification modifiers for fixed parts and movable parts shall be in accordance with
ISO/TS 17863; see Figure 1.
d
Considering the influence of the rotation of the needle roller complement.
e
The chamfer is considered in this document as a round corner.
2
  © ISO 2023 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 3245:2023(E)
a) Bearings with open ends
b) Bearings with one closed end
Key
valid in constraint condition by fitting ① into a ring gage having a bore diameter equal to D according
1c
to Table 4 or Table 5
FP ① – MP ②
needle rollers shall be in contact with the raceway of the drawn cup
in any rotation, in a coaxial direction
drawn cup
needle roller complement
Figure 1 — Example of drawn cup needle roller bearing without inner ring design
5 Nominal boundary dimensions
The nominal boundary dimensions of drawn cup needle roller bearings, without inner ring, one closed
end and open ends, of diameter series 1D are given in Table 2, those of diameter series 2D are given in
Table 3.
3
© ISO 2023 – All rights reserved

---------------------- Page: 8 ----------------------
ISO 3245:2023(E)
Table 2 — Nominal boundary dimensions of needle roller bearings without inner ring, with
open ends or one closed end — Diameter series 1D
Dimensions in millimetres
C
a a b
F D Dimension series C C r
w 1 2
21D 31D 41D 51D 61D 71D 81D 91D
4 8 7 8 9 — — — — — 1,9 1 0,3
5 9 7 8 9 — — — — — 1,9 1 0,4
6 10 7 8 9 10 — — — — 1,9 1 0,4
7 11 7 8 9 10 12 — — — 1,9 1 0,4
8 12 7 8 9 10 12 — — — 1,9 1 0,4
9 13 7 8 9 10 12 14 — — 1,9 1 0,4
10 14 7 8 9 10 12 14 — — 1,9 1 0,4
12 16 7 8 9 10 12 14 — — 1,9 1 0,4
14 20 10 12 14 16 18 20 — — 2,8 1,3 0,4
15 21 10 12 14 16 18 20 — — 2,8 1,3 0,4
16 22 10 12 14 16 18 20 — — 2,8 1,3 0,4
17 23 10 12 14 16 18 20 — — 2,8 1,3 0,4
18 24 10 12 14 16 18 20 — — 2,8 1,3 0,4
20 26 10 12 14 16 18 20 — — 2,8 1,3 0,4
22 28 10 12 14 16 18 20 — — 2,8 1,3 0,4
25 32 12 14 16 18 20 24 28 32 2,8 1,3 0,8
28 35 12 14 16 18 20 24 28 32 2,8 1,3 0,8
30 37 12 14 16 18 20 24 28 32 2,8 1,3 0,8
32 39 12 14 16 18 20 24 28 32 2,8 1,3 0,8
35 42 12 14 16 18 20 24 28 32 2,8 1,3 0,8
38 45 12 14 16 18 20 24 28 32 2,8 1,3 0,8
40 47 12 14 16 18 20 24 28 32 2,8 1,3 0,8
42 49 12 14 16 18 20 24 28 32 2,8 1,3 0,8
45 52 12 14 16 18 20 24 28 32 2,8 1,3 0,8
50 58 14 16 18 20 24 28 32 36 2,8 1,6 0,8
55 63 14 16 18 20 24 28 32 36 2,8 1,6 0,8
60 68 14 16 18 20 24 28 32 36 2,8 1,6 0,8
65 73 14 16 18 20 24 28 32 36 2,8 1,6 0,8
70 78 14 16 18 20 24 28 32 36 2,8 1,6 0,8
NOTE Underlined values are the preferred dimensions.
a
Th
...

NORME ISO
INTERNATIONALE 3245
Cinquième édition
2023-01
Roulements — Douilles à aiguilles
sans bague intérieure — Dimensions
d'encombrement, spécification
géométrique des produits (GPS) et
valeurs de tolérance
Rolling bearings — Needle roller bearings with drawn cup and
without inner ring — Boundary dimensions, geometrical product
specifications (GPS) and tolerance values
Numéro de référence
ISO 3245:2023(F)
© ISO 2023

---------------------- Page: 1 ----------------------
ISO 3245:2023(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2023
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
  © ISO 2023 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 3245:2023(F)
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions . 1
4 Symboles . 2
5 Dimensions d'encombrement nominales . 3
6 Tolérances . 5
6.1 Généralités . 5
6.2 Tolérances du diamètre d’alésage . 5
6.3 Tolérance de la douille . 7
6.3.1 Largeur de la douille, C . 7
6.3.2 Épaisseurs du fond pour les douilles à fond profilé et à fond plat, C et C . 8
1 2
6.3.3 Dimension d'arrondi, r . 8
Annexe A (informative) Tolérances pour le chemin de roulement de l’arbre et le logement .9
Annexe B (informative) Méthodes de mesure et de vérification .11
Bibliographie .15
iii
© ISO 2023 – Tous droits réservés

---------------------- Page: 3 ----------------------
ISO 3245:2023(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 4, Roulements, sous-comité SC 5,
Roulements à aiguilles, à rouleaux cylindriques et à rotule sur rouleaux.
Cette cinquième édition annule et remplace la quatrième édition (ISO 3245:2015), qui a fait l'objet d'une
révision technique.
Les principales modifications sont les suivantes:
— la Figure 1 a) a été mise à jour;
— le symbole pour la caractéristique ΔFws a été remplacé par ΔFwgn;
— l'Annexe B relative aux méthodes de mesure et de vérification a été ajoutée.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
  © ISO 2023 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 3245:2023(F)
Introduction
Le présent document est une norme définissant la géométrie de composant particulier telle que défini
dans le système de spécification géométrique de produit (système GPS) présenté dans le modèle de
matrice de l’ISO 14638
.
Les règles fondamentales de l’ISO/GPS données dans l’ISO 8015 s’appliquent au présent document et
les règles de décision par défaut données dans l’ISO 14253-1 s’appliquent aux spécifications réalisées
conformément au présent document, sans indication contraire.
Le lien entre les exigences de fonctionnement, les techniques de mesurage et les incertitudes de mesure
est toujours à prendre en considération. Pour les incertitudes de mesure, l’ISO 14253-2 est à considérer.
Les valeurs informatives des tolérances pour le chemin de l’arbre et le logement sont données dans
l’Annexe A.
Des lignes directrices pour la mesure et la vérification de la caractéristique spécifique des roulements à
aiguilles avec bagues usinées sont données à l'Annexe B.
v
© ISO 2023 – Tous droits réservés

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 3245:2023(F)
Roulements — Douilles à aiguilles sans bague intérieure —
Dimensions d'encombrement, spécification géométrique
des produits (GPS) et valeurs de tolérance
1 Domaine d'application
Le présent document spécifie les dimensions d’encombrement, en précisant les dimensions
préférentielles à utiliser, les limites minimales des dimensions d’arrondi des douilles à aiguilles sans
bague intérieure. Le présent document spécifie également les épaisseurs de fond pour les roulements
avec un fond.
De plus, le présent document spécifie les tolérances dimensionnelles du diamètre sous aiguilles ainsi
que les tolérances pour les largeurs de douilles.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 5593, Roulements — Vocabulaire
ISO 10579, Spécification géométrique des produits (GPS) — Cotation et tolérancement — Pièces non rigides
ISO 14405-1, Spécification géométrique des produits (GPS) — Tolérancement dimensionnel — Partie 1:
Tailles linéaires
ISO/TS 17863, Spécification géométrique des produits (GPS) — Tolérancement des assemblages mobiles
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 5593 et l'ISO 14405-1,
ainsi que les suivants s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
diamètre de contrainte
D
1c
diamètre de la caractéristique utilisée dans les conditions de contrainte pour évaluer les caractéristiques
de ΔFwgn
Note 1 à l'article: Il correspond au diamètre de la bague étalon dans l’Annexe B.
1
© ISO 2023 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 3245:2023(F)
4 Symboles
Pour les besoins du présent document, les symboles donnés dans l’ISO 15241 ainsi que les suivants
s’appliquent.
Les descriptions des symboles sont conformes à la terminologie GPS. Les spécifications dimensionnelles
sont décrites au Tableau 1 et à la Figure 1.
La Figure 1 présente les dimensionnements associés aux roulements à aiguilles en utilisant les symboles
introduits au Tableau 1.
Une valeur de tolérance associée à une caractéristique est symbolisée par t suivi par le symbole de la
caractéristique, par exemple, t
ΔCs.
Dans le présent document, l'opérateur de spécification par défaut ISO pour la taille est conforme à
l'ISO 14405-1, c'est-à-dire que la taille entre deux points est valide.
Tableau 1 — Symboles pour les dimensions nominales, les caractéristiques et les modificateurs
de spécification
Symbole de
taille et dis- Symbole de Modificateur de
Description
b
tance nomi- caractéristique spécification
a
nales
C largeur de douille nominale
écart de la taille minimale circonscrite de la
∆Cs
douille par rapport à sa taille nominale
épaisseur nominale du fond pour les douilles à
C
1
fond profilé
épaisseur isolée du fond pour les douilles à fond
C
1s
profilé (distance circonscrite minimale)
épaisseur nominale du fond pour les douilles à
C
2
fond plat
épaisseur isolée du fond pour les douilles à fond
C
2s
plat (distance circonscrite minimale)
D diamètre extérieur nominale de la douille
F diamètre d'alésage nominal sous aiguilles
w
d
écart de la taille nominale de la plus petite des
c
ΔFwgn tailles de cylindre inscrite maximale d'un diamètre
d'alésage sous aiguilles
e
r dimension d'arrondi nominale
r dimension isolée d'arrondi
s
a
Symboles tels que définis dans l’ISO 15241 à l'exception du format utilisé.
b
Symboles tels que définis dans l’ISO 14405-1.
c
Les conditions de contrainte et modificateurs de spécification pour les parties fixes et les parties mobiles doivent être
conformes à l'ISO/TS 17863; voir Figure 1.
d
En tenant compte de l’influence de la rotation de l’ensemble avec aiguilles.
e
L’arrondi est considéré dans le présent document comme un angle arrondi.

2
  © ISO 2023 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 3245:2023(F)
a) Douilles sans fond
b) Douilles avec un fond
Légende
valable dans une condition de contrainte en ajustant ① dans une bague de contrôle ayant un diamètre
d'alésage égal à D conformément au Tableau 4 ou Tableau 5
1c
FP ① – MP ②
les aiguilles doivent être en contact avec le chemin de la douille
dans toute rotation, dans toute direction coaxiale
douille
ensemble avec aiguilles
Figure 1 — Exemples de conception de douilles à aiguilles sans bague intérieure
5 Dimensions d'encombrement nominales
Les dimensions d'encombrement nominales des douilles à aiguilles sans bague intérieure, avec un fond
ou sans fond pour les séries de diamètre 1D sont données dans le Tableau 2 et celles pour les séries 2D
dans le Tableau 3.
3
© ISO 2023 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 3245:2023(F)
Tableau 2 — Dimensions d'encombrement nominales des douilles à aiguilles sans bague
intérieure, avec fond ou sans fond — Série de diamètres 1D
Dimensions en millimètres
C
a a b
F D Séries de dimensions C C r
w 1 2
21D 31D 41D 51D 61D 71D 81D 91D
4 8 7 8 9 — — — — — 1,9 1 0,3
5 9 7 8 9 — — — — — 1,9 1 0,4
6 10 7 8 9 10 — — — — 1,9 1 0,4
7 11 7 8 9 10 12 — — — 1,9 1 0,4
8 12 7 8 9 10 12 — — — 1,9 1 0,4
9 13 7 8 9 10 12 14 — — 1,9 1 0,4
10 14 7 8 9 10 12 14 — — 1,9 1 0,4
12 16 7 8 9 10 12 14 — — 1,9 1 0,4
14 20 10 12 14 16 18 20 — — 2,8 1,3 0,4
15 21 10 12 14 16 18 20 — — 2,8 1,3 0,4
16 22 10 12 14 16 18 20 — — 2,8 1,3 0,4
17 23 10 12 14 16 18 20 — — 2,8 1,3 0,4
18 24 10 12 14 16 18 20 — — 2,8 1,3 0,4
20 26 10 12 14 16 18 20 — — 2,8 1,3 0,4
22 28 10 12 14 16 18 20 — — 2,8 1,3 0,4
25 32 12 14 16 18 20 24 28 32 2,8 1,3 0,8
28 35 12 14 16 18 20 24 28 32 2,8 1,3 0,8
30 37 12 14 16 18 20 24 28 32 2,8 1,3 0,8
32 39 12 14 16 18 20 24 28 32 2,8 1,3 0,8
35 42 12 14 16 18 20 24 28 32 2,8 1,3 0,8
38 45 12 14 16 18 20 24 28 32 2,8 1,3 0,8
40 47 12 14 16 18 20 24 28 32 2,8 1,3 0,8
42 49 12 14 16 18 20 24 28 32 2,8 1,3 0,8
45 52 12 14 16 18 20 24 28 32 2,8 1,3 0,8
50 58 14 16 18 20 24 28 32 36 2,8 1,6 0,8
55 63 14 16 18 20 24 28 32 36 2,8 1,6 0,8
60 68 14 16 18 20 24 28 32 36 2,8 1,6 0,8
65 73 14 16 18 20 24 28 32 36 2,8 1,6 0,8
70 78 14 16 18 20 24 28 32 36 2,8 1,6 0,8
NOTE Les valeurs soulignées sont les dimensions préférentielles à utiliser.
a
Les limites de spécification supérieure de C et C sont définies respectivement par C et C .
1s 2s 1 2
b
La limite de spécification inférieure de la dimension d'arrondi, r , est définie par r.
s
4
  © ISO 2023 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO 3245:2023(F
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 3245
ISO/TC 4/SC 5
Rolling bearings — Needle roller
Secretariat: AFNOR
bearings with drawn cup and without
Voting begins on:
2022-10-12 inner ring — Boundary dimensions,
geometrical product specifications
Voting terminates on:
2022-12-07
(GPS) and tolerance values
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/FDIS 3245:2022(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN-
DARDS TO WHICH REFERENCE MAY BE MADE IN
NATIONAL REGULATIONS. © ISO 2022

---------------------- Page: 1 ----------------------
ISO/FDIS 3245:2022(E)
FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 3245
ISO/TC 4/SC 5
Rolling bearings — Needle roller
Secretariat: AFNOR
bearings with drawn cup and without
Voting begins on:
inner ring — Boundary dimensions,
geometrical product specifications
Voting terminates on:
(GPS) and tolerance values
Roulements — Douilles à aiguilles sans bague intérieure —
Dimensions d'encombrement, spécification géométrique des produits
(GPS) et valeurs de tolérance
COPYRIGHT PROTECTED DOCUMENT
© ISO 2022
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
RECIPIENTS OF THIS DRAFT ARE INVITED TO
ISO copyright office
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
CP 401 • Ch. de Blandonnet 8
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
CH-1214 Vernier, Geneva
DOCUMENTATION.
Phone: [phone]
IN ADDITION TO THEIR EVALUATION AS
Reference number
Email: [e-mail]
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/FDIS 3245:2022(E)
Website: www.iso.org
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
Published in Switzerland
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN­
DARDS TO WHICH REFERENCE MAY BE MADE IN
ii
  © ISO 2022 – All rights reserved
NATIONAL REGULATIONS. © ISO 2022

---------------------- Page: 2 ----------------------
ISO/FDIS 3245:2022(E)
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 1
5 Nominal boundary dimensions . 3
6 Tolerances . 5
6.1 General . 5
6.2 Tolerance for the bore diameter . 5
6.3 Tolerance for the drawn cup . 7
6.3.1 Drawn cup width, C . 7
6.3.2 End thickness of profiled end and flat end drawn cup C and C . 7
1 2
6.3.3 Chamfer dimension, r . 8
Annex A (informative) Tolerances for shaft raceway and housing bore .9
Annex B (informative) Measuring and verification methods .11
Bibliography .15
iii
© ISO 2022 – All rights reserved

---------------------- Page: 3 ----------------------
ISO/FDIS 3245:2022(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non­governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 4, Rolling bearings, Subcommittee SC 5,
Needle, cylindrical and spherical roller bearings.
This fifth edition cancels and replaces the fourth edition (ISO 3245:2015), which has been technically
revised.
The main changes are as follows:
— Figure 1 a) has been updated;
— the symbol for characteristic ΔFws has been replaced with ΔFwgn;
— Annex B on measuring and verification methods has been added.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
  © ISO 2022 – All rights reserved

---------------------- Page: 4 ----------------------
ISO/FDIS 3245:2022(E)
Introduction
This document is a machine element geometry standard as defined in the geometrical product
specification system (GPS system) as presented in matrix model of ISO 14638.
The fundamental rules of ISO/GPS given in ISO 8015 apply to this document and the default decision
rules given in ISO 14253-1 apply to specifications made in accordance with this document, unless
otherwise indicated.
The connection between functional requirements, measuring technique and measuring uncertainty
is always intended to be considered. For measurement uncertainty, it is intended that ISO 14253-2 be
considered.
Recommended values for the tolerances for shaft raceway and housing bore are given in Annex A.
Guidelines for measurement and verification of the specific characteristic of needle roller bearings with
drawn cup and without inner ring are given in Annex B.
v
© ISO 2022 – All rights reserved

---------------------- Page: 5 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 3245:2022(E)
Rolling bearings — Needle roller bearings with drawn
cup and without inner ring — Boundary dimensions,
geometrical product specifications (GPS) and tolerance
values
1 Scope
This document specifies the boundary dimensions and preferred dimensions to be used for drawn
cup needle roller bearings without inner ring as well as the minimum chamfer dimension limits. This
document also specifies the closed end thickness dimensions for bearings with one closed end.
In addition, this document specifies dimensional tolerances for the needle roller complement bore
diameter and tolerances for the drawn cup width.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 5593, Rolling bearings — Vocabulary
ISO 10579, Geometrical product specifications (GPS) — Dimensioning and tolerancing — Non-rigid parts
ISO 14405­1, Geometrical product specifications (GPS) — Dimensional tolerancing — Part 1: Linear sizes
ISO/TS 17863, Geometrical product specification (GPS) — Tolerancing of moveable assemblies
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5593, ISO 14405-1 and the
following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
constraint diameter
D
1c
diameter of the feature used in constraint condition to evaluate ΔFwgn characteristics
Note 1 to entry: It corresponds to the diameter of the master ring gauge in Annex B.
4 Symbols
For the purposes of this document, the symbols given in ISO 15241 and the following apply.
Descriptions for symbols are in accordance to GPS terminology. The dimensional specifications are
described in Table 1 and Figure 1.
1
© ISO 2022 – All rights reserved

---------------------- Page: 6 ----------------------
ISO/FDIS 3245:2022(E)
Figure 1 presents the dimensioning associated to a needle roller bearing, using the symbols introduced
in Table 1.
Tolerance value associated to a characteristic is symbolized by t followed by the symbol of characteristic,
for example, t
ΔCs.
In this document, the ISO default specification operator for size is according to ISO 14405-1; i.e. the
two­point size is valid.
Table 1 — Symbols for nominal dimensions, characteristics and specification modifiers
Symbol for
Symbol for Specification
nominal size Description
b
characteristic modifier
a
and distance
C nominal drawn cup width
deviation of minimum circumscribed size of drawn
∆Cs
cup width from its nominal size
C nominal end thickness of profiled end drawn cup
1
single end thickness of profiled end drawn cup
C
1s
(minimum circumscribed distance)
C nominal end thickness of flat end drawn cup
2
single end thickness of flat end drawn cup
C
2s
(minimum circumscribed distance)
D nominal drawn cup outside diameter
nominal bore diameter of needle roller
F
w
complement
d
deviation of the smallest maximum inscribed
c
ΔFwgn cylinder sizes of bore diameter of needle roller
complement from its nominal size
e
r nominal chamfer dimension
r single chamfer dimension
s
a
Symbols as defined in ISO 15241 except for the format used.
b
Symbols as defined in ISO 14405-1.
c
Constraint condition and specification modifiers for fixed parts and movable parts shall be in accordance with
ISO/TS 17863; see Figure 1.
d
Considering the influence of the rotation of the needle roller complement.
e
The chamfer is considered in this document as a round corner.
2
  © ISO 2022 – All rights reserved

---------------------- Page: 7 ----------------------
ISO/FDIS 3245:2022(E)
a) Bearings with open ends
b) Bearings with one closed end
Key
valid in constraint condition by fitting ① into a ring gage having a bore diameter equal to D according
1c
to Table 4 or Table 5
FP ① – MP ②
needle rollers shall be in contact with the raceway of the drawn cup
in any rotation, in a coaxial direction
drawn cup
needle roller complement
Figure 1 — Example of drawn cup needle roller bearing without inner ring design
5 Nominal boundary dimensions
The nominal boundary dimensions of drawn cup needle roller bearings, without inner ring, one closed
end and open ends, of diameter series 1D are given in Table 2, those of diameter series 2D are given in
Table 3.
3
© ISO 2022 – All rights reserved

---------------------- Page: 8 ----------------------
ISO/FDIS 3245:2022(E)
Table 2 — Nominal boundary dimensions of needle roller bearings without inner ring, with
open ends or one closed end — Diameter series 1D
Dimensions in millimetres
C
a a b
F D Dimension series C C r
w 1 2
21D 31D 41D 51D 61D 71D 81D 91D
4 8 7 8 9 — — — — — 1,9 1 0,3
5 9 7 8 9 — — — — — 1,9 1 0,4
6 10 7 8 9 10 — — — — 1,9 1 0,4
7 11 7 8 9 10 12 — — — 1,9 1 0,4
8 12 7 8 9 10 12 — — — 1,9 1 0,4
9 13 7 8 9 10 12 14 — — 1,9 1 0,4
10 14 7 8 9 10 12 14 — — 1,9 1 0,4
12 16 7 8 9 10 12 14 — — 1,9 1 0,4
14 20 10 12 14 16 18 20 — — 2,8 1,3 0,4
15 21 10 12 14 16 18 20 — — 2,8 1,3 0,4
16 22 10 12 14 16 18 20 — — 2,8 1,3 0,4
17 23 10 12 14 16 18 20 — — 2,8 1,3 0,4
18 24 10 12 14 16 18 20 — — 2,8 1,3 0,4
2
...

TC /SC ISO/TC 4/SC 5
Date: 2022-08-1909-28
ISO 3245:2022(E)
ISO/TC /4/SC 5
Secretariat: AFNOR
Rolling bearings — Needle roller bearings with drawn cup and without inner ring —
Boundary dimensions, geometrical product specifications (GPS) and tolerance values

---------------------- Page: 1 ----------------------
© ISO [2022]
All rights reserved. Unless otherwise specified, or required in the context of its implementation,
no part of this publication may be reproduced or utilized otherwise in any form or by any means,
electronic or mechanical, including photocopying, or posting on the internet or an intranet,
without prior written permission. Permission can be requested from either ISO at the address
below or ISO's member body in the country of the requester.
ISO Copyright Office
CP 401 • CH-1214 Vernier, Geneva
Phone: + 41 22 749 01 11
Email: [e-mail]
Website: www.iso.org
Published in Switzerland.
© ISO 2015 – All rights reserved
© ISO 2015 – All rights reserved 2

---------------------- Page: 2 ----------------------
ISO/FDIS 3245:2022(E)
Contents
Foreword . iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 2
5 Nominal boundary dimensions . 5
6 Tolerances . 7
6.1 General . 7
6.2 Tolerance for the bore diameter . 7
6.3 Tolerance for the drawn cup . 9
6.3.1 Drawn cup width, C . 9
6.3.2 End thickness of profiled end and flat end drawn cup C and C . 9
1 2
6.3.3 Chamfer dimension, r . 9
Annex A (informative) Tolerances for shaft raceway and housing bore . 10
Annex B (informative) Measuring and verification methods . 13
Bibliography . 18
© ISO 2022 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 3245:2022(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national
standards bodies (ISO member bodies). The work of preparing International Standards is normally
carried out through ISO technical committees. Each member body interested in a subject for which a
technical committee has been established has the right to be represented on that committee.
International organizations, governmental and non-governmental, in liaison with ISO, also take part in
the work. ISO collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation onof the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT)), see
www.iso.org/iso/foreword.htmlthe following URL: .
The committee responsible for thisThis document iswas prepared by Technical Committee ISO/TC 4,
Rolling bearings, Subcommittee SC 5, Needle, cylindrical and spherical roller bearings.
This fifth edition cancels and replaces the fourth edition (ISO 3245:2015), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— Figure 1a 1 a) has been updated;
— Thethe symbol for characteristic ΔFws has been replaced with ΔFwgn;
— Annex B on measuring and verification methods has been added.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv © ISO 2022 – All rights reserved

---------------------- Page: 4 ----------------------
ISO/FDIS 3245:2022(E)
Introduction
This International Standarddocument is a machine element geometry standard as defined in the
[9]
geometrical product specification system (GPS system) as presented in matrix model of ISO 14638. .
[6]
The fundamental rules of ISO/GPS given in ISO 8015 apply to this International Standarddocument
[7]
and the default decision rules given in ISO 14253-1 apply to specifications made in accordance with
this International Standarddocument, unless otherwise indicated.
The connection between functional requirements, measuring technique and measuring uncertainty is
[8]
always intended to be considered. For measurement uncertainty, it is intended that ISO 14253-2 be
considered.
Recommended values for the tolerances for shaft raceway and housing bore are given in Annex A.
Guidelines for measurement and verification of the specific characteristic of needle roller bearings with
drawn cup and without inner ring are given in Annex B.
© ISO 2022 – All rights reserved v

---------------------- Page: 5 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 3245:2022(E)

Rolling bearings — Needle roller bearings with drawn cup and
without inner ring — Boundary dimensions, geometrical product
specifications (GPS) and tolerance values
1 Scope
This International Standarddocument specifies the boundary dimensions and preferred dimensions to
be used for drawn cup needle roller bearings without inner ring as well as the minimum chamfer
dimension limits. Also specified areThis document also specifies the closed end thickness dimensions
for bearings with one closed end.
In addition, this document specifies dimensional tolerances for the needle roller complement bore
diameter and tolerances for the drawn cup width are specified.
Informative values for the tolerances for shaft raceway and housing bore are given in Annex A.
Guidelines for measurement and verification of the specific characteristic of needle roller bearings with
drawn cup and without inner ring are given in Annex B.
32 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 5593, Rolling bearings — Vocabulary
ISO 10579, Geometrical product specifications (GPS) — Dimensioning and tolerancing — Non-rigid parts
ISO 14405-1, Geometrical product specifications (GPS) — Dimensional tolerancing — Part 1: Linear sizes
ISO/TS 17863, Geometrical product specification (GPS) — Tolerancing of moveable assemblies
43 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5593, ISO 14405-1 and the
following apply.ISO and IEC maintain terminology databases for use in standardization at the following
addresses:
ISO and IEC maintain terminology databases for use in standardization at the following addresses:—
— ISO Online browsing platform: available at https://www.iso.org/obphttps://www.iso.org/obp
— IEC Electropedia: available at https://www.electropedia.org/https://www.electropedia.org/
3.1
constraint diameter
D
1c
© ISO 2022 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO/FDIS 3245:2022(E)
diameter of the feature used in constraint condition to evaluate ΔFwgn characteristics
Note 1 to entry: It corresponds to the diameter of the master ring gauge in Annex B.
54 Symbols
For the purposes of this document, the symbols given in ISO 15241 and the following apply.
Descriptions for symbols are in accordance to GPS terminology. The dimensional specifications are
described in Table 1 and Figure 1.
Figure 1 presents the dimensioning associated to a needle roller bearing, using the symbols introduced
in Table 1.
Tolerance value associated to a characteristic is symbolized by t followed by the symbol of
characteristic, for example, t
ΔCs.
In this International Standarddocument, the ISO default specification operator for size is according to
ISO 14405-1; i.e. the two-point size is valid.
Table 1 — Symbols for nominal dimensions, characteristics and specification modifiers
Symbol for
nominal size Symbol for Specification
Description
b
and characteristic modifier
a
distance
C   nominal drawn cup width
deviation of minimum circumscribed size of drawn cup
 ∆Cs
width from its nominal size

C1   nominal end thickness of profiled end drawn cup
single end thickness of profiled end drawn cup (minimum
 C
1s
circumscribed distance)

C   nominal end thickness of flat end drawn cup
2
single end thickness of flat end drawn cup
 C2s
(minimum circumscribed distance)

D   nominal drawn cup outside diameter
nominal bore diameter of needle roller
F
w
complement
d
deviation of the smallest maximum inscribed cylinder sizes
c
 ΔFwgn of bore diameter of needle roller complement from its
nominal size

2 © ISO 2015 2022 – All rights reserved

---------------------- Page: 7 ----------------------
ISO/FDIS 3245:2022(E)
e
r   nominal chamfer dimension
 r  single chamfer dimension
s
a
  Symbols as defined in ISO 15241 except for the format used.
b
  Symbols as defined in ISO 14405-1.
c
  Constraint condition and specification modifiers for fixed parts and movable parts, according to shall be in accordance with
ISO/TS 17863; see Figure 1.
d
  Considering the influence of the rotation of the needle roller complement.
e
  The chamfer is considered in this International standarddocument as a round corner.

a) Bearings with open ends

b) Bearings with one closed end
= valid in constraint condition by fitting ① into a ring gage having a bore diameter equal to D1c
according to Table 4 or Table 5

= FP ① – MP ②

© ISO 2015 2022 – All rights reserved 3

---------------------- Page: 8 ----------------------
ISO/FDIS 3245:2022(E)
= needle rollers shall be in contact with the raceway of the drawn cup

= in any rotation, in a coaxial direction

Key
① drawn cup
② needle roller complement

a) Bearings with open ends

b) Bearings with one closed end
Key
valid in constraint condition by fitting ① into a ring gage having a bore diameter equal to D1c according to
Table 4 or Table 5

FP ① – MP ②

needle rollers shall be in contact with the raceway of the drawn cup

4 © ISO 2015 2022 – All rights reserved

---------------------- Page: 9 ----------------------
ISO/FDIS 3245:2022(E)
in any rotation, in a coaxial direction

drawn cup

needle roller complement

Figure 1 — Example of drawn cup needle roller bearing without inner ring design
65 Nominal boundary dimensions
The nominal boundary dimensions of drawn cup needle roller bearings, without inner ring, one closed
end and open ends, of diameter series 1D are given in Table 2, those of diameter series 2D are given in
Table 3.
Table 2 — Nominal boundary dimensions of needle roller bearings without inner ring, with open
ends or one closed end — Diameter series 1D
Dimensions in millimetres
C
a a b
Fw D Dimension series
C C r
1 2
21D 31D 41D 51D 61D 71D 81D 91D
4 8 7 8 9 — — — — — 1,9 1 0,3
5 9 7 8 9 — — — — — 1,9 1 0,4
6 10 7 8 9 10 — — — — 1,9 1 0,4
7 11 7 8 9 10 12 — — — 1,9 1 0,4
8 12 7 8 9 10 12 — — — 1,9 1 0,4
9 13 7 8 9 10 12 14 — — 1,9 1 0,4
10 14 7 8 9 10 12 14 — — 1,9 1 0,4
12 16 7 8 9 10 12 14 — — 1,9 1 0,4
14 20 10 12 14 16 18 20 — — 2,8 1,3 0,4
15 21 10 12 14 16 18 20 — — 2,8 1,3 0,4
16 22 10 12 14 16 18 20 — — 2,8 1,3 0,4
17 23 10 12 14 16 18 20 — — 2,8 1,3 0,4
18 24 10 12 14 16 18 20 — — 2,8 1,3 0,4
20 26 10 12 14 16 18 20 — — 2,8 1,3 0,4
22 28 10 12 14 16 18 20 — — 2,8 1,3 0,4
25 32 12 14 16 18 20 24 28 32 2,8 1,3 0,8
28 35 12 14 16 18 20 24 28 32 2,8 1,3 0,8
30 37 12 14 16 18 20 24 28 32 2,8 1,3 0,8
32 39 12 14 16 18 20 24 28 32 2,8 1,3 0,8
35 42 12 14 16 18 20 24 28 32 2,8 1,3 0,8
© ISO 2015 2022 – All rights reserved 5

---------------------- Page: 10 ----------------------
ISO/FDIS 3245:2022(E)
38 45 12 14 16 18 20 24 28 32 2,8 1,3 0,8
40 47 12 14 16 18 20 24 28 32 2,8 1,3 0,8
42 49 12 14 16 18 20 24 28 32 2,8 1,3 0,8
45 52 12 14 16 18 20 24 28 32 2,8 1,3 0,8
50 58 14 16 18 20 24 28 32 36 2,8 1,6 0,8
55 63 14 16 18 20 24 28 32 36 2,8 1,6 0,8
60 68 14 16 18 20 24 28 32 36 2,8 1,6 0,8
65 73 14 16 18 20 24 28 32 36 2,8 1,6 0,8
70 78 14 16 18 20 24 28 32 36 2,8 1,6 0,8
NOTE Underlined values are the preferred dimensions.
a
  The upper specification limits of C1s and C2s are defined respectively as C1 and C2.
b
  The lower specification limit for chamfer dimension, r , is defined as r.
s
Table
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 3245
ISO/TC 4/SC 5
Roulements — Douilles à aiguilles
Secrétariat: AFNOR
sans bague intérieure — Dimensions
Début de vote:
2022-10-12 d'encombrement, spécification
géométrique des produits (GPS) et
Vote clos le:
2022-12-07
valeurs de tolérance
Rolling bearings — Needle roller bearings with drawn cup and
without inner ring — Boundary dimensions, geometrical product
specifications (GPS) and tolerance values
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 3245:2022(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
TION NATIONALE. © ISO 2022

---------------------- Page: 1 ----------------------
ISO/FDIS 3245:2022(F)
NORME ISO
INTERNATIONALE 3245
Quatrième édition
2015-12-01
Roulements — Douilles à aiguilles
sans bague intérieure — Dimensions
d'encombrement, spécification
géométrique des produits (GPS) et
valeurs de tolérance
Rolling bearings — Needle roller bearings with drawn cup and
without inner ring — Boundary dimensions, geometrical product
specifications (GPS) and tolerance values
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
Numéro de référence
E-mail: [e-mail]
ISO 3245:2015(F)
Web: www.iso.org
Publié en Suisse
ii
  © ISO 2022 – Tous droits réservés
© ISO 2015

---------------------- Page: 2 ----------------------
ISO 3245:2015(F)
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions . 1
4 Symboles . 2
5 Dimensions d'encombrement nominales . 3
6 Tolérances . 5
6.1 Généralités . 5
6.2 Tolérances du diamètre d’alésage . 5
6.3 Tolérance de la douille . 7
6.3.1 Largeur de la douille, C . 7
6.3.2 Epaisseurs du fond pour les douilles à fond profilé et à fond plat, C et C . 7
1 2
6.3.3 Dimension d'arrondi, r . 8
Annexe A (informative) Tolérances pour le chemin de roulement de l’arbre et le logement .9
Annexe B (informative) Méthodes de mesure et de vérification .11
Bibliographie .15
iii
© ISO 2015 – Tous droits réservés

---------------------- Page: 3 ----------------------
ISO 3245:2015(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI, Partie 2 (voir
www.iso.org/directives)
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’introduction et/ou sur la liste ISO des déclarations de
brevets reçus (voir www.iso.org/brevets).
Les éventuelles appellations commerciales utilisées dans le présent document sont données pour
information à l’intention des utilisateurs et ne constituent pas une approbation ou une recommandation.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.html.
Le présent document a été élaboré par le comité technique ISO/TC 4, Roulements, sous-comité SC 5,
Roulements à aiguilles, à rouleaux cylindriques et à rotule sur rouleaux.
Cette cinquième édition annule et remplace la quatrième édition (ISO 3245:2015), qui a fait l'objet d'une
révision technique.
Les principales modifications sont les suivantes:
— la Figure 1 a) a été mise à jour;
— le symbole pour la caractéristique ΔFws a été remplacé par ΔFwgn;
— l'Annexe B relative aux méthodes de mesure et de vérification a été ajoutée.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
  © ISO 2015 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 3245:2015(F)
Introduction
Le présent document est une norme définissant la géométrie de composant particulier telle que défini
dans le système de spécification géométrique de produit (système GPS) présenté dans le modèle de
matrice de l’ISO 14638
.
Les règles fondamentales de l’ISO/GPS données dans l’ISO 8015 s’appliquent au présent document et
les règles de décision par défaut données dans l’ISO 14253-1 s’appliquent aux spécifications réalisées
conformément au présent document, sans indication contraire.
Le lien entre les exigences de fonctionnement, les techniques de mesurage et les incertitudes de mesure
est toujours à prendre en considération. Pour les incertitudes de mesure, l’ISO 14253-2 est à considérer.
Les valeurs informatives des tolérances pour le chemin de l’arbre et le logement sont données dans
l’Annexe A.
Des lignes directrices pour la mesure et la vérification de la caractéristique spécifique des roulements à
aiguilles avec bagues usinées sont données à l'Annexe B.
v
© ISO 2015 – Tous droits réservés

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 3245:2015(F)
Roulements — Douilles à aiguilles sans bague intérieure —
Dimensions d'encombrement, spécification géométrique
des produits (GPS) et valeurs de tolérance
1 Domaine d'application
Le présent document spécifie les dimensions d’encombrement, en précisant les dimensions
préférentielles à utiliser, les limites minimales des dimensions d’arrondi des douilles à aiguilles sans
bague intérieure. Le présent document spécifie également les épaisseurs de fond pour les roulements
avec un fond.
De plus, le présent document spécifie les tolérances dimensionnelles du diamètre sous aiguilles ainsi
que les tolérances pour les largeurs de douilles.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 5593, Roulements — Vocabulaire
ISO 10579, Spécification géométrique des produits (GPS) — Cotation et tolérancement — Pièces non rigides
ISO 14405-1, Spécification géométrique des produits (GPS) — Tolérancement dimensionnel — Partie 1:
Tailles linéaires
ISO/TS 17863, Spécification géométrique des produits (GPS) — Tolérancement des assemblages mobiles
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans les ISO 5593, ISO 14405-1,
ainsi que les suivants s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
diamètre de contrainte
D
1c
diamètre de la caractéristique utilisée dans les conditions de contrainte pour évaluer les caractéristiques
de ΔFwgn
Note 1 à l'article: Il correspond au diamètre de la bague étalon dans l’Annexe B.
1
© ISO 2015 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 3245:2015(F)
4 Symboles
Pour les besoins du présent document, les symboles donnés dans l’ISO 15241 ainsi que les suivants
s’appliquent.
Les descriptions des symboles sont conformes à la terminologie GPS. Les spécifications dimensionnelles
sont décrites au Tableau 1 et à la Figure 1.
La Figure 1 présente les dimensionnements associées aux roulements à aiguilles en utilisant les
symboles introduits au Tableau 1.
Une valeur de tolérance associée à une caractéristique est symbolisée par t suivi par le symbole de la
caractéristique, par exemple, t
ΔCs.
Dans le présent document, l'opérateur de spécification par défaut ISO pour la taille est conforme à
l'ISO 14405-1, c'est-à-dire que la taille entre deux points est valide.
Tableau 1 — Symboles pour les dimensions nominales, les caractéristiques et les modificateurs
de spécification
Symbole de
taille et dis- Symbole de Modificateur de
Description
b
tance nomi- caractéristique spécification
a
nales
C largeur de douille nominale
écart de la taille minimale circonscrite de la douille
∆Cs
par rapport à sa taille nominale
épaisseur nominale du fond pour les douilles à
C
1
fond profilé
épaisseur isolée du fond pour les douilles à fond
C
1s
profilé (distance circonscrite minimale)
épaisseur nominale du fond pour les douilles à
C
2
fond plat
épaisseur isolée du fond pour les douilles à fond
C
2s
plat (distance circonscrite minimale)
D diamètre extérieur nominale de la douille
F diamètre d'alésage nominal sous aiguilles
w
d
écart de la taille nominale de la plus petite des
c
ΔFwgn tailles de cylindre inscrite maximale d'un diamètre
d'alésage sous aiguilles
e
r dimension d'arrondi nominale
r dimension isolée d'arrondi
s
a
Symboles tels que définis dans l’ISO 15241 à l'exception du format utilisé.
b
Symboles tels que définis dans l’ISO 14405-1.
c
Les conditions de contrainte et modificateurs de spécification pour les parties fixes et les parties mobiles doivent être
conformes à l'ISO/TS 17863; voir Figure 1.
d
Considérant l’influence de la rotation de l’ensemble avec aiguilles.
e
L’arrondi est considéré dans le présent document comme un angle arrondi.

2
  © ISO 2015 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 3245:2015(F)
a) Douilles sans fond
b) Douilles avec un fond
Légende
valable dans une condition de contrainte en ajustant ① dans une bague de contrôle ayant un diamètre
d'alésage égal à D conformément aux Tableau 4 ou Tableau 5
1c
FP ① – MP ②
les aiguilles doivent être en contact avec le chemin de la douille
dans toute rotation, dans toute direction coaxiale
douille
ensemble avec aiguilles
Figure 1 — Exemples de conception de douilles à aiguilles sans bague intérieure
5 Dimensions d'encombrement nominales
Les dimensions d'encombrement nominales des douilles à aiguilles sans bague intérieure, avec un fond
ou sans fond pour les séries de diamètre 1D sont données dans le Tableau 2 et celles pour les séries 2D
dans le Tableau 3.
3
© ISO 2015 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 3245:2015(F)
Tableau 2 — Dimensions d'encombrement nominales des douilles à aiguilles sans bague
intérieure, avec fond ou sans fond — Série de diamètres 1D
Dimensions en millimètres
C
a a b
F D Séries de dimensions C C r
w 1 2
21D 31D 41D 51D 61D 71D 81D 91D
4 8 7 8 9 — — — — — 1,9 1 0,3
5 9 7 8 9 — — — — — 1,9 1 0,4
6 10 7 8 9 10 — — — — 1,9 1 0,4
7 11 7 8 9 10 12 — — — 1,9 1 0,4
8 12 7 8 9 10 12 — — — 1,9 1 0,4
9 13 7 8 9 10 12 14 — — 1,9 1 0,4
10 14 7 8 9 10 12 14 — — 1,9 1 0,4
12 16 7 8 9 10 12 14 — — 1,9 1 0,4
14 20 10 12 14 16 18 20 — — 2,8 1,3 0,4
15 21 10 12 14 16 18 20 — — 2,8 1,3 0,4
16 22 10 12 14 16 18 20 — — 2,8 1,3 0,4
17 23 10 12 14 16 18 20 — — 2,8 1,3 0,4
18 24 10 12 14 16 18 20 — — 2,8 1,3 0,4
20 26 10 12 14 16 18 20 — — 2,8 1,3 0,4
22 28 10 12 14 16 18 20 — — 2,8 1,3 0,4
25 32 12 14 16 18 20 24 28 32 2,8 1,3 0,8
28 35 12 14 16 18 20 24 28 32 2,8 1,3 0,8
30 37 12 14 16 18 20 24 28 32 2,8 1,3 0,8
32 39 12 14 16 18 20 24 28 32 2,8 1,3 0,8
35 42 12 14 16 18 20 24 28 32 2,8 1,3 0,8
38 45 12 14 16 18 20 24 28 32 2,8 1,3 0,8
40 47 12 14 16 18 20 24 28 32 2,8 1,3 0,8
42 49 12 14 16 18 20 24 28 32 2,8 1,3 0,8
45 52 12 14 16 18 20 24 28 32 2,8 1,3 0,8
50 58 14 16 18 20 24 28 32 3
...
