ISO 355:2019
(Main)Rolling bearings — Tapered roller bearings — Boundary dimensions and series designations
Rolling bearings — Tapered roller bearings — Boundary dimensions and series designations
This document specifies bearing and subunit boundary dimensions for complete single-row and double-row tapered roller bearings. It also specifies the flange dimensions of flanged outer rings for a selection of these bearings. A series designation for each bearing is also specified.
Roulements — Roulements à rouleaux coniques — Dimensions d'encombrement et désignation des séries
Le présent document spécifie les dimensions d'encombrement et les dimensions des sous-ensembles des roulements à rouleaux coniques à une et à deux rangées. Il spécifie également les dimensions de collets des bagues extérieures à collet pour un certain nombre de ces roulements. Il fixe en outre la désignation de la série de chacun des roulements.
Kotalni ležaji - Stožčasti kotalni ležaji - Zunanje mere in označbe merskih vrst
General Information
Relations
Standards Content (Sample)
SLOVENSKI STANDARD
01-oktober-2020
Kotalni ležaji - Stožčasti kotalni ležaji - Zunanje mere in označbe merskih vrst
Rolling bearings - Tapered roller bearings - Boundary dimensions and series
designations
Roulements - Roulements à rouleaux coniques - Dimensions d'encombrement et
désignation des séries
Ta slovenski standard je istoveten z: ISO 355:2019
ICS:
21.100.20 Kotalni ležaji Rolling bearings
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

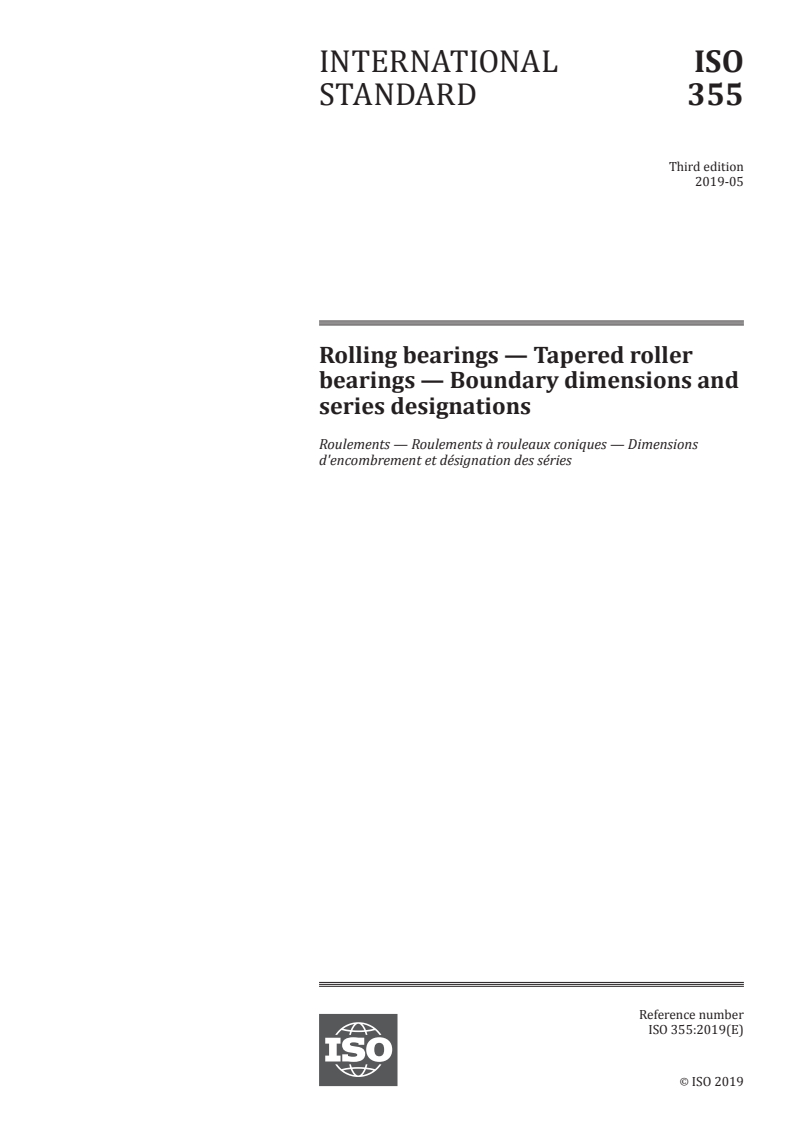

INTERNATIONAL ISO
STANDARD 355
Third edition
2019-05
Rolling bearings — Tapered roller
bearings — Boundary dimensions and
series designations
Roulements — Roulements à rouleaux coniques — Dimensions
d'encombrement et désignation des séries
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

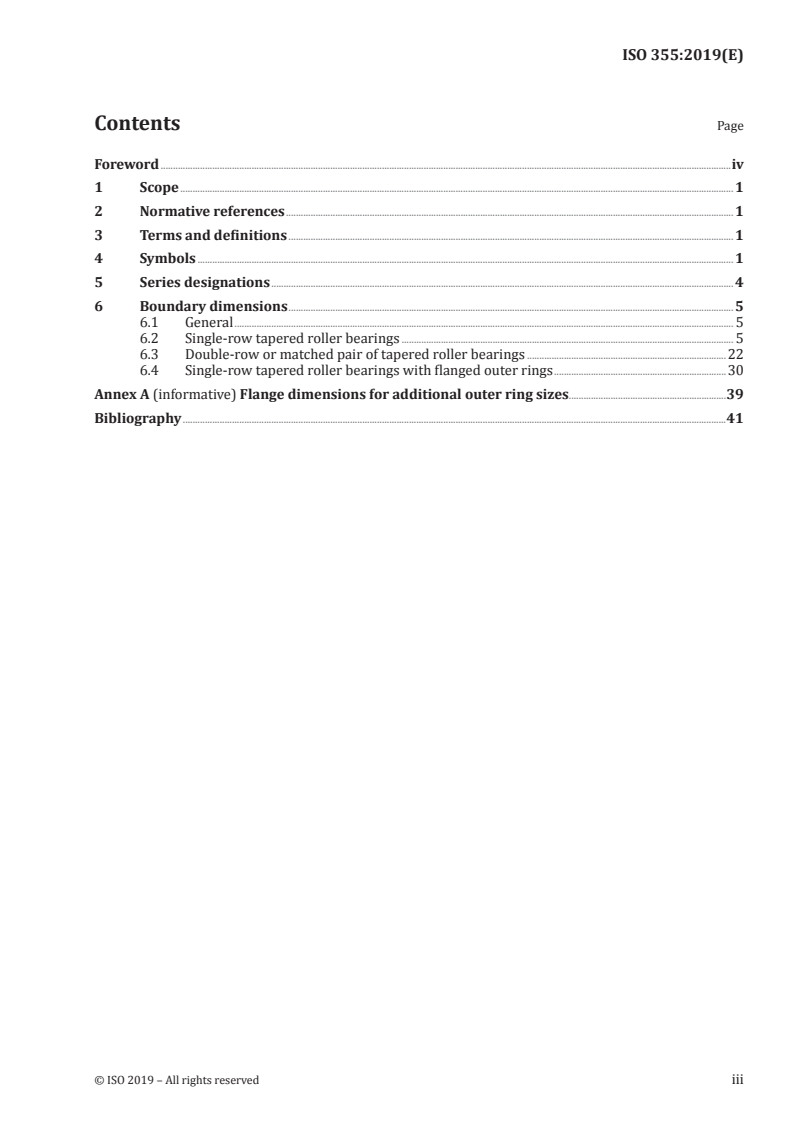

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 1
5 Series designations . 4
6 Boundary dimensions . 5
6.1 General . 5
6.2 Single-row tapered roller bearings . 5
6.3 Double-row or matched pair of tapered roller bearings .22
6.4 Single-row tapered roller bearings with flanged outer rings .30
Annex A (informative) Flange dimensions for additional outer ring sizes.39
Bibliography .41

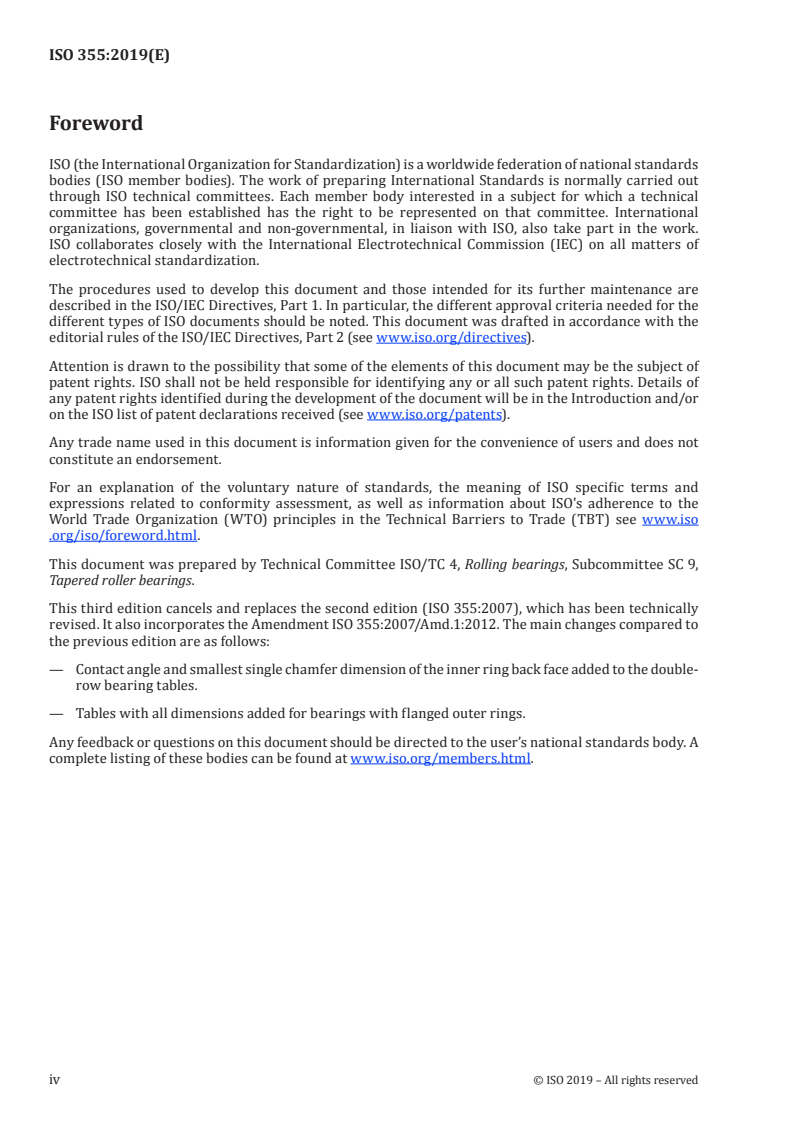

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 4, Rolling bearings, Subcommittee SC 9,
Tapered roller bearings.
This third edition cancels and replaces the second edition (ISO 355:2007), which has been technically
revised. It also incorporates the Amendment ISO 355:2007/Amd.1:2012. The main changes compared to
the previous edition are as follows:
— Contact angle and smallest single chamfer dimension of the inner ring back face added to the double-
row bearing tables.
— Tables with all dimensions added for bearings with flanged outer rings.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
INTERNATIONAL STANDARD ISO 355:2019(E)
Rolling bearings — Tapered roller bearings — Boundary
dimensions and series designations
1 Scope
This document specifies bearing and subunit boundary dimensions for complete single-row and double-
row tapered roller bearings. It also specifies the flange dimensions of flanged outer rings for a selection
of these bearings. A series designation for each bearing is also specified.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 492, Rolling bearings — Radial bearings — Geometrical product specifications (GPS) and tolerance values
ISO 582, Rolling bearings — Chamfer dimensions — Maximum values
ISO 1132-1, Rolling bearings — Tolerances — Part 1: Terms and definitions
ISO 5593, Rolling bearings — Vocabulary
ISO 15241, Rolling bearings — Symbols for physical quantities
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 1132-1 and ISO 5593 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Symbols
For the purposes of this document, the symbols given in ISO 15241 and the following apply.
The symbols shown in Figures 1 to 4 and the values given in Tables 4 to 16 denote nominal dimensions
unless specified otherwise.
B inner ring width, single-row bearing
B overall width of inner rings of double-row tapered roller bearing or matched pair of tapered
roller bearings with spacer
C outer ring width, single-row bearing
C width of outer ring flange
C width of double outer ring, or overall width of outer rings of matched pair of tapered roller
bearings with spacers
D outside diameter of outer ring
D outside diameter of outer ring flange
d bore diameter of inner ring
E inside diameter of outer ring back face
h height of outer ring flange
r chamfer dimension of inner ring back face
r smallest single chamfer dimension of inner ring back face
s min
r chamfer dimension of outer ring back face
r smallest single chamfer dimension of outer ring back face
1s min
r chamfer dimension of inner ring and outer ring front face
T bearing width, single-row bearing
α contact angle
NOTE In the case of tapered roller bearings, the contact angle is the same as the half included outer ring
raceway angle.
Figure 1 — Single-row tapered roller bearing
2 © ISO 2019 – All rights reserved
NOTE The double-row bearing outer ring can have a lubrication groove and holes.
Figure 2 — Double-row tapered roller bearing with double raceway outer ring
NOTE The outer spacer can have a lubrication groove and holes.
Figure 3 — Matched pair of tapered roller bearings in back-to-back arrangement with spacers
Figure 4 — Single-row tapered roller bearing with flanged outer ring
5 Series designations
Each bearing whose dimensions are given in this document is referred to a dimension series. The
dimension series is designated by a combination of three symbols, for example 2AC. The dimension
[1]
series designation can be used to build a tapered roller bearing designation according to ISO 10317 .
The first symbol is a numeric character, which represents a range of contact angles (contact angle
series).
The second symbol is an alphabetic character, which represents a range of numeric values for the
outside diameter to bore relationship (diameter series).
The third symbol is an alphabetic character, which represents a range of numeric values for the width
to height relationship of a single-row bearing (width series).
The designations for the standardized bearings generally conform with the angle ranges and the
numeric values for the relationships given in Tables 1 to 3. In some cases, an exception has been made
to avoid the condition that the same designation be used for two different bearings with the same bore
diameter.
The series designations shown in this clause shall not be applied to bearings other than those specified
in Clause 6.
Table 1 — Designation of contact angle series
α
Designation of contact
angle series
> ≤
1 Reserved for future use
2 10° 13° 52'
3 13° 52' 15° 59'
4 15° 59' 18° 55'
5 18° 55' 23°
6 23° 27°
7 27° 30°
4 © ISO 2019 – All rights reserved
Table 2 — Designation of diameter series
D
Designation of diame-
07, 7
d
ter series
> ≤
A Reserved for future use
B 3,4 3,8
C 3,8 4,4
D 4,4 4,7
E 4,7 5
F 5 5,6
G 5,6 7
Table 3 — Designation of width series
T
Designation of width
09, 5
()Dd−
series
> ≤
A Reserved for future use
B 0,5 0,68
C 0,68 0,8
D 0,8 0,88
E 0,88 1
6 Boundary dimensions
6.1 General
The bearing and subunit boundary dimensions given in Tables 4 to 16 are grouped by contact angle
series and then listed in ascending order of bore, outside diameter and bearing width. Tolerances for
the dimensions shall be as given in ISO 492. Maximum chamfer dimensions shall be in accordance with
ISO 582.
In this document, no values are given for the inner ring and outer ring front face chamfer dimension, r .
However, the front face corners shall not be sharp.
6.2 Single-row tapered roller bearings
Boundary dimensions for contact angle series 2, 3, 4, 5 and 7 are given in Tables 4, 5, 6, 7 and 8
respectively.
Table 4 — Contact angle series 2
Dimensions in millimetres
Dimension
a a
d D T B r C r α E
s min 1s min
series
15 42 14,25 13 1 11 1 10° 45' 29'' 33,272 2FB
17 40 13,25 12 1 11 1 12° 57' 10'' 31,408 2DB
17 40 17,25 16 1 14 1 11° 45' 31,17 2DD
17 47 15,25 14 1 12 1 10° 45' 29'' 37,42 2FB
17 47 20,25 19 1 16 1 10° 45' 29'' 36,09 2FD
20 37 12 12 0,3 9 0,3 12° 29,621 2BD
20 45 17 17,5 1 13,5 1 12° 35,815 2DC
20 47 15,25 14 1 12 1 12° 57' 10'' 37,304 2DB
20 47 19,25 18 1 15 1 12° 28' 35,81 2DD
20 50 22 22 2 18,5 1,5 12° 30' 38,063 2ED
20 52 16,25 15 1,5 13 1,5 11° 18' 36'' 41,318 2FB
20 52 22,25 21 1,5 18 1,5 11° 18' 36'' 39,518 2FD
22 40 12 12 0,3 9 0,3 12° 32,665 2BC
22 47 17 17,5 1 13,5 1 12° 35' 37,542 2CC
22 52 22 22 2 18,5 1,5 12° 14' 40,548 2ED
25 42 12 12 0,3 9 0,3 12° 34,608 2BD
25 47 17 17 0,6 14 0,6 10° 55' 38,278 2CE
25 50 17 17,5 1,5 13,5 1 13° 30' 40,205 2CC
25 52 19,25 18 1 16 1 13° 30' 41,331 2CD
b
25 52 22 22 1 18 1 13° 10' 40,441 2DE
25 58 26 26 2 21 1,5 12° 30' 44,805 2EE
25 62 18,25 17 1,5 15 1,5 11° 18' 36'' 50,637 2FB
25 62 25,25 24 1,5 20 1,5 11° 18' 36'' 48,637 2FD
28 45 12 12 0,3 9 0,3 12° 37,639 2BD
28 55 19 19,5 1,5 15,5 1,5 12° 10' 44,888 2CD
28 58 24 24 1 19 1 12° 45' 45,846 2DE
28 65 27 27 2 22 2 12° 45' 50,33 2ED
30 47 12 12 0,3 9 0,3 12° 39,617 2BD
30 55 20 20 1 16 1 11° 45,283 2CE
30 58 19 19,5 1,5 15,5 1,5 12° 50' 47,309 2CD
30 62 25 25 1 19,5 1 12° 50' 49,524 2DE
30 68
...
INTERNATIONAL ISO
STANDARD 355
Third edition
2019-05
Rolling bearings — Tapered roller
bearings — Boundary dimensions and
series designations
Roulements — Roulements à rouleaux coniques — Dimensions
d'encombrement et désignation des séries
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 1
5 Series designations . 4
6 Boundary dimensions . 5
6.1 General . 5
6.2 Single-row tapered roller bearings . 5
6.3 Double-row or matched pair of tapered roller bearings .22
6.4 Single-row tapered roller bearings with flanged outer rings .30
Annex A (informative) Flange dimensions for additional outer ring sizes.39
Bibliography .41
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 4, Rolling bearings, Subcommittee SC 9,
Tapered roller bearings.
This third edition cancels and replaces the second edition (ISO 355:2007), which has been technically
revised. It also incorporates the Amendment ISO 355:2007/Amd.1:2012. The main changes compared to
the previous edition are as follows:
— Contact angle and smallest single chamfer dimension of the inner ring back face added to the double-
row bearing tables.
— Tables with all dimensions added for bearings with flanged outer rings.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
INTERNATIONAL STANDARD ISO 355:2019(E)
Rolling bearings — Tapered roller bearings — Boundary
dimensions and series designations
1 Scope
This document specifies bearing and subunit boundary dimensions for complete single-row and double-
row tapered roller bearings. It also specifies the flange dimensions of flanged outer rings for a selection
of these bearings. A series designation for each bearing is also specified.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 492, Rolling bearings — Radial bearings — Geometrical product specifications (GPS) and tolerance values
ISO 582, Rolling bearings — Chamfer dimensions — Maximum values
ISO 1132-1, Rolling bearings — Tolerances — Part 1: Terms and definitions
ISO 5593, Rolling bearings — Vocabulary
ISO 15241, Rolling bearings — Symbols for physical quantities
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 1132-1 and ISO 5593 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Symbols
For the purposes of this document, the symbols given in ISO 15241 and the following apply.
The symbols shown in Figures 1 to 4 and the values given in Tables 4 to 16 denote nominal dimensions
unless specified otherwise.
B inner ring width, single-row bearing
B overall width of inner rings of double-row tapered roller bearing or matched pair of tapered
roller bearings with spacer
C outer ring width, single-row bearing
C width of outer ring flange
C width of double outer ring, or overall width of outer rings of matched pair of tapered roller
bearings with spacers
D outside diameter of outer ring
D outside diameter of outer ring flange
d bore diameter of inner ring
E inside diameter of outer ring back face
h height of outer ring flange
r chamfer dimension of inner ring back face
r smallest single chamfer dimension of inner ring back face
s min
r chamfer dimension of outer ring back face
r smallest single chamfer dimension of outer ring back face
1s min
r chamfer dimension of inner ring and outer ring front face
T bearing width, single-row bearing
α contact angle
NOTE In the case of tapered roller bearings, the contact angle is the same as the half included outer ring
raceway angle.
Figure 1 — Single-row tapered roller bearing
2 © ISO 2019 – All rights reserved
NOTE The double-row bearing outer ring can have a lubrication groove and holes.
Figure 2 — Double-row tapered roller bearing with double raceway outer ring
NOTE The outer spacer can have a lubrication groove and holes.
Figure 3 — Matched pair of tapered roller bearings in back-to-back arrangement with spacers
Figure 4 — Single-row tapered roller bearing with flanged outer ring
5 Series designations
Each bearing whose dimensions are given in this document is referred to a dimension series. The
dimension series is designated by a combination of three symbols, for example 2AC. The dimension
[1]
series designation can be used to build a tapered roller bearing designation according to ISO 10317 .
The first symbol is a numeric character, which represents a range of contact angles (contact angle
series).
The second symbol is an alphabetic character, which represents a range of numeric values for the
outside diameter to bore relationship (diameter series).
The third symbol is an alphabetic character, which represents a range of numeric values for the width
to height relationship of a single-row bearing (width series).
The designations for the standardized bearings generally conform with the angle ranges and the
numeric values for the relationships given in Tables 1 to 3. In some cases, an exception has been made
to avoid the condition that the same designation be used for two different bearings with the same bore
diameter.
The series designations shown in this clause shall not be applied to bearings other than those specified
in Clause 6.
Table 1 — Designation of contact angle series
α
Designation of contact
angle series
> ≤
1 Reserved for future use
2 10° 13° 52'
3 13° 52' 15° 59'
4 15° 59' 18° 55'
5 18° 55' 23°
6 23° 27°
7 27° 30°
4 © ISO 2019 – All rights reserved
Table 2 — Designation of diameter series
D
Designation of diame-
07, 7
d
ter series
> ≤
A Reserved for future use
B 3,4 3,8
C 3,8 4,4
D 4,4 4,7
E 4,7 5
F 5 5,6
G 5,6 7
Table 3 — Designation of width series
T
Designation of width
09, 5
()Dd−
series
> ≤
A Reserved for future use
B 0,5 0,68
C 0,68 0,8
D 0,8 0,88
E 0,88 1
6 Boundary dimensions
6.1 General
The bearing and subunit boundary dimensions given in Tables 4 to 16 are grouped by contact angle
series and then listed in ascending order of bore, outside diameter and bearing width. Tolerances for
the dimensions shall be as given in ISO 492. Maximum chamfer dimensions shall be in accordance with
ISO 582.
In this document, no values are given for the inner ring and outer ring front face chamfer dimension, r .
However, the front face corners shall not be sharp.
6.2 Single-row tapered roller bearings
Boundary dimensions for contact angle series 2, 3, 4, 5 and 7 are given in Tables 4, 5, 6, 7 and 8
respectively.
Table 4 — Contact angle series 2
Dimensions in millimetres
Dimension
a a
d D T B r C r α E
s min 1s min
series
15 42 14,25 13 1 11 1 10° 45' 29'' 33,272 2FB
17 40 13,25 12 1 11 1 12° 57' 10'' 31,408 2DB
17 40 17,25 16 1 14 1 11° 45' 31,17 2DD
17 47 15,25 14 1 12 1 10° 45' 29'' 37,42 2FB
17 47 20,25 19 1 16 1 10° 45' 29'' 36,09 2FD
20 37 12 12 0,3 9 0,3 12° 29,621 2BD
20 45 17 17,5 1 13,5 1 12° 35,815 2DC
20 47 15,25 14 1 12 1 12° 57' 10'' 37,304 2DB
20 47 19,25 18 1 15 1 12° 28' 35,81 2DD
20 50 22 22 2 18,5 1,5 12° 30' 38,063 2ED
20 52 16,25 15 1,5 13 1,5 11° 18' 36'' 41,318 2FB
20 52 22,25 21 1,5 18 1,5 11° 18' 36'' 39,518 2FD
22 40 12 12 0,3 9 0,3 12° 32,665 2BC
22 47 17 17,5 1 13,5 1 12° 35' 37,542 2CC
22 52 22 22 2 18,5 1,5 12° 14' 40,548 2ED
25 42 12 12 0,3 9 0,3 12° 34,608 2BD
25 47 17 17 0,6 14 0,6 10° 55' 38,278 2CE
25 50 17 17,5 1,5 13,5 1 13° 30' 40,205 2CC
25 52 19,25 18 1 16 1 13° 30' 41,331 2CD
b
25 52 22 22 1 18 1 13° 10' 40,441 2DE
25 58 26 26 2 21 1,5 12° 30' 44,805 2EE
25 62 18,25 17 1,5 15 1,5 11° 18' 36'' 50,637 2FB
25 62 25,25 24 1,5 20 1,5 11° 18' 36'' 48,637 2FD
28 45 12 12 0,3 9 0,3 12° 37,639 2BD
28 55 19 19,5 1,5 15,5 1,5 12° 10' 44,888 2CD
28 58 24 24 1 19 1 12° 45' 45,846 2DE
28 65 27 27 2 22 2 12° 45' 50,33 2ED
30 47 12 12 0,3 9 0,3 12° 39,617 2BD
30 55 20 20 1 16 1 11° 45,283 2CE
30 58 19 19,5 1,5 15,5 1,5 12° 50' 47,309 2CD
30 62 25 25 1 19,5 1 12° 50' 49,524 2DE
30 68 29 29 2 24 2 12° 28' 52,696 2EE
30 72 20,75 19 1,5 16 1,5 11° 51' 35'' 58,287 2FB
30 72 28,75 27 1,5 23 1,5 11° 51' 35'' 55,767 2FD
a
Maximum chamfer dimensions are given in ISO 582.
b
Dimension series deviates from the rules in Clause 5.
6 © ISO 2019 – All rights reserved
Table 4 (continued)
Dimension
a a
d D T B r C r α E
s min 1s min
series
32 52 14 15 0,6 10 0,6 12° 44,261 2BD
32 62 21 21 1,5 17 1,5 12° 30' 50,554 2CD
32 65 26 26 1 20,5 1 13° 51,791 2DE
32 72 29 29 2 24 2 12° 41' 30'' 56,151 2ED
35 55 14 14 0,6 11,5 0,6 11° 47,22 2BD
35 62 21 21 1 17 1 11° 30' 51,32 2CE
35 68 23 23 2 18,5 2 12° 35' 55,4 2DD
35 72 28 28 1,5 22 1,5 13° 15' 57,186 2DE
b
35 78 33 32,5 2,5 27 2 12° 12' 61,925 2EE
35 80 22,75 21 2 18 1,5 11° 51' 35'' 65,769 2FB
35 80 32,75 31 2
...
INTERNATIONAL ISO
STANDARD 355
Third edition
2019-05
Rolling bearings — Tapered roller
bearings — Boundary dimensions and
series designations
Roulements — Roulements à rouleaux coniques — Dimensions
d'encombrement et désignation des séries
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 1
5 Series designations . 4
6 Boundary dimensions . 5
6.1 General . 5
6.2 Single-row tapered roller bearings . 5
6.3 Double-row or matched pair of tapered roller bearings .22
6.4 Single-row tapered roller bearings with flanged outer rings .30
Annex A (informative) Flange dimensions for additional outer ring sizes.39
Bibliography .41
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 4, Rolling bearings, Subcommittee SC 9,
Tapered roller bearings.
This third edition cancels and replaces the second edition (ISO 355:2007), which has been technically
revised. It also incorporates the Amendment ISO 355:2007/Amd.1:2012. The main changes compared to
the previous edition are as follows:
— Contact angle and smallest single chamfer dimension of the inner ring back face added to the double-
row bearing tables.
— Tables with all dimensions added for bearings with flanged outer rings.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
INTERNATIONAL STANDARD ISO 355:2019(E)
Rolling bearings — Tapered roller bearings — Boundary
dimensions and series designations
1 Scope
This document specifies bearing and subunit boundary dimensions for complete single-row and double-
row tapered roller bearings. It also specifies the flange dimensions of flanged outer rings for a selection
of these bearings. A series designation for each bearing is also specified.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 492, Rolling bearings — Radial bearings — Geometrical product specifications (GPS) and tolerance values
ISO 582, Rolling bearings — Chamfer dimensions — Maximum values
ISO 1132-1, Rolling bearings — Tolerances — Part 1: Terms and definitions
ISO 5593, Rolling bearings — Vocabulary
ISO 15241, Rolling bearings — Symbols for physical quantities
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 1132-1 and ISO 5593 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Symbols
For the purposes of this document, the symbols given in ISO 15241 and the following apply.
The symbols shown in Figures 1 to 4 and the values given in Tables 4 to 16 denote nominal dimensions
unless specified otherwise.
B inner ring width, single-row bearing
B overall width of inner rings of double-row tapered roller bearing or matched pair of tapered
roller bearings with spacer
C outer ring width, single-row bearing
C width of outer ring flange
C width of double outer ring, or overall width of outer rings of matched pair of tapered roller
bearings with spacers
D outside diameter of outer ring
D outside diameter of outer ring flange
d bore diameter of inner ring
E inside diameter of outer ring back face
h height of outer ring flange
r chamfer dimension of inner ring back face
r smallest single chamfer dimension of inner ring back face
s min
r chamfer dimension of outer ring back face
r smallest single chamfer dimension of outer ring back face
1s min
r chamfer dimension of inner ring and outer ring front face
T bearing width, single-row bearing
α contact angle
NOTE In the case of tapered roller bearings, the contact angle is the same as the half included outer ring
raceway angle.
Figure 1 — Single-row tapered roller bearing
2 © ISO 2019 – All rights reserved
NOTE The double-row bearing outer ring can have a lubrication groove and holes.
Figure 2 — Double-row tapered roller bearing with double raceway outer ring
NOTE The outer spacer can have a lubrication groove and holes.
Figure 3 — Matched pair of tapered roller bearings in back-to-back arrangement with spacers
Figure 4 — Single-row tapered roller bearing with flanged outer ring
5 Series designations
Each bearing whose dimensions are given in this document is referred to a dimension series. The
dimension series is designated by a combination of three symbols, for example 2AC. The dimension
[1]
series designation can be used to build a tapered roller bearing designation according to ISO 10317 .
The first symbol is a numeric character, which represents a range of contact angles (contact angle
series).
The second symbol is an alphabetic character, which represents a range of numeric values for the
outside diameter to bore relationship (diameter series).
The third symbol is an alphabetic character, which represents a range of numeric values for the width
to height relationship of a single-row bearing (width series).
The designations for the standardized bearings generally conform with the angle ranges and the
numeric values for the relationships given in Tables 1 to 3. In some cases, an exception has been made
to avoid the condition that the same designation be used for two different bearings with the same bore
diameter.
The series designations shown in this clause shall not be applied to bearings other than those specified
in Clause 6.
Table 1 — Designation of contact angle series
α
Designation of contact
angle series
> ≤
1 Reserved for future use
2 10° 13° 52'
3 13° 52' 15° 59'
4 15° 59' 18° 55'
5 18° 55' 23°
6 23° 27°
7 27° 30°
4 © ISO 2019 – All rights reserved
Table 2 — Designation of diameter series
D
Designation of diame-
07, 7
d
ter series
> ≤
A Reserved for future use
B 3,4 3,8
C 3,8 4,4
D 4,4 4,7
E 4,7 5
F 5 5,6
G 5,6 7
Table 3 — Designation of width series
T
Designation of width
09, 5
()Dd−
series
> ≤
A Reserved for future use
B 0,5 0,68
C 0,68 0,8
D 0,8 0,88
E 0,88 1
6 Boundary dimensions
6.1 General
The bearing and subunit boundary dimensions given in Tables 4 to 16 are grouped by contact angle
series and then listed in ascending order of bore, outside diameter and bearing width. Tolerances for
the dimensions shall be as given in ISO 492. Maximum chamfer dimensions shall be in accordance with
ISO 582.
In this document, no values are given for the inner ring and outer ring front face chamfer dimension, r .
However, the front face corners shall not be sharp.
6.2 Single-row tapered roller bearings
Boundary dimensions for contact angle series 2, 3, 4, 5 and 7 are given in Tables 4, 5, 6, 7 and 8
respectively.
Table 4 — Contact angle series 2
Dimensions in millimetres
Dimension
a a
d D T B r C r α E
s min 1s min
series
15 42 14,25 13 1 11 1 10° 45' 29'' 33,272 2FB
17 40 13,25 12 1 11 1 12° 57' 10'' 31,408 2DB
17 40 17,25 16 1 14 1 11° 45' 31,17 2DD
17 47 15,25 14 1 12 1 10° 45' 29'' 37,42 2FB
17 47 20,25 19 1 16 1 10° 45' 29'' 36,09 2FD
20 37 12 12 0,3 9 0,3 12° 29,621 2BD
20 45 17 17,5 1 13,5 1 12° 35,815 2DC
20 47 15,25 14 1 12 1 12° 57' 10'' 37,304 2DB
20 47 19,25 18 1 15 1 12° 28' 35,81 2DD
20 50 22 22 2 18,5 1,5 12° 30' 38,063 2ED
20 52 16,25 15 1,5 13 1,5 11° 18' 36'' 41,318 2FB
20 52 22,25 21 1,5 18 1,5 11° 18' 36'' 39,518 2FD
22 40 12 12 0,3 9 0,3 12° 32,665 2BC
22 47 17 17,5 1 13,5 1 12° 35' 37,542 2CC
22 52 22 22 2 18,5 1,5 12° 14' 40,548 2ED
25 42 12 12 0,3 9 0,3 12° 34,608 2BD
25 47 17 17 0,6 14 0,6 10° 55' 38,278 2CE
25 50 17 17,5 1,5 13,5 1 13° 30' 40,205 2CC
25 52 19,25 18 1 16 1 13° 30' 41,331 2CD
b
25 52 22 22 1 18 1 13° 10' 40,441 2DE
25 58 26 26 2 21 1,5 12° 30' 44,805 2EE
25 62 18,25 17 1,5 15 1,5 11° 18' 36'' 50,637 2FB
25 62 25,25 24 1,5 20 1,5 11° 18' 36'' 48,637 2FD
28 45 12 12 0,3 9 0,3 12° 37,639 2BD
28 55 19 19,5 1,5 15,5 1,5 12° 10' 44,888 2CD
28 58 24 24 1 19 1 12° 45' 45,846 2DE
28 65 27 27 2 22 2 12° 45' 50,33 2ED
30 47 12 12 0,3 9 0,3 12° 39,617 2BD
30 55 20 20 1 16 1 11° 45,283 2CE
30 58 19 19,5 1,5 15,5 1,5 12° 50' 47,309 2CD
30 62 25 25 1 19,5 1 12° 50' 49,524 2DE
30 68 29 29 2 24 2 12° 28' 52,696 2EE
30 72 20,75 19 1,5 16 1,5 11° 51' 35'' 58,287 2FB
30 72 28,75 27 1,5 23 1,5 11° 51' 35'' 55,767 2FD
a
Maximum chamfer dimensions are given in ISO 582.
b
Dimension series deviates from the rules in Clause 5.
6 © ISO 2019 – All rights reserved
Table 4 (continued)
Dimension
a a
d D T B r C r α E
s min 1s min
series
32 52 14 15 0,6 10 0,6 12° 44,261 2BD
32 62 21 21 1,5 17 1,5 12° 30' 50,554 2CD
32 65 26 26 1 20,5 1 13° 51,791 2DE
32 72 29 29 2 24 2 12° 41' 30'' 56,151 2ED
35 55 14 14 0,6 11,5 0,6 11° 47,22 2BD
35 62 21 21 1 17 1 11° 30' 51,32 2CE
35 68 23 23 2 18,5 2 12° 35' 55,4 2DD
35 72 28 28 1,5 22 1,5 13° 15' 57,186 2DE
b
35 78 33 32,5 2,5 27 2 12° 12' 61,925 2EE
35 80 22,75 21 2 18 1,5 11° 51' 35'' 65,769 2FB
35 80 32,75 31 2
...

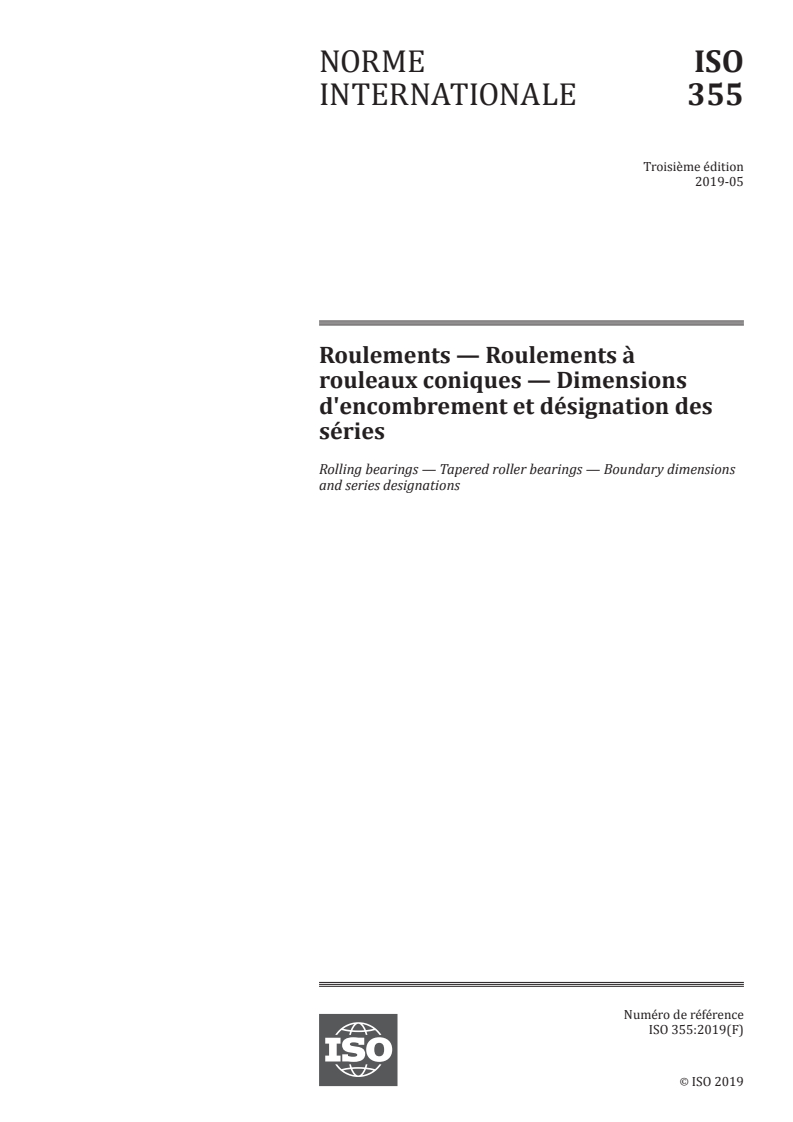

NORME ISO
INTERNATIONALE 355
Troisième édition
2019-05
Roulements — Roulements à
rouleaux coniques — Dimensions
d'encombrement et désignation des
séries
Rolling bearings — Tapered roller bearings — Boundary dimensions
and series designations
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

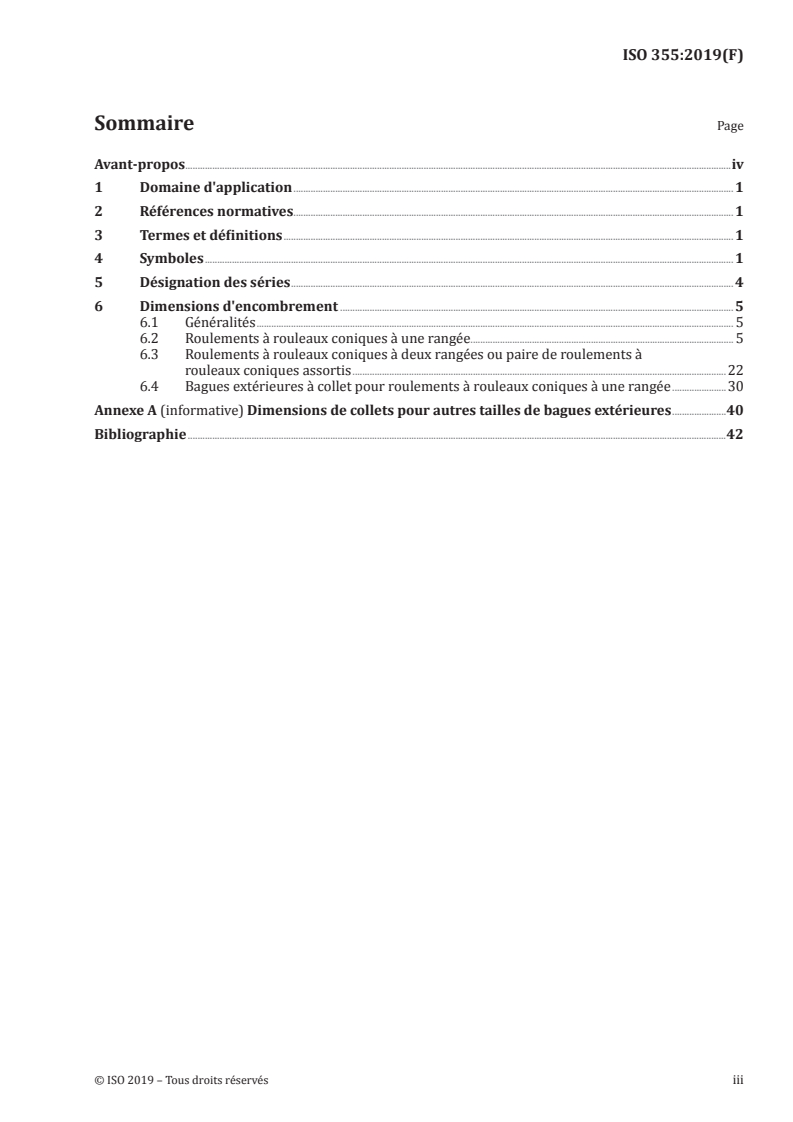

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 1
5 Désignation des séries . 4
6 Dimensions d'encombrement . 5
6.1 Généralités . 5
6.2 Roulements à rouleaux coniques à une rangée. 5
6.3 Roulements à rouleaux coniques à deux rangées ou paire de roulements à
rouleaux coniques assortis .22
6.4 Bagues extérieures à collet pour roulements à rouleaux coniques à une rangée .30
Annexe A (informative) Dimensions de collets pour autres tailles de bagues extérieures .40
Bibliographie .42

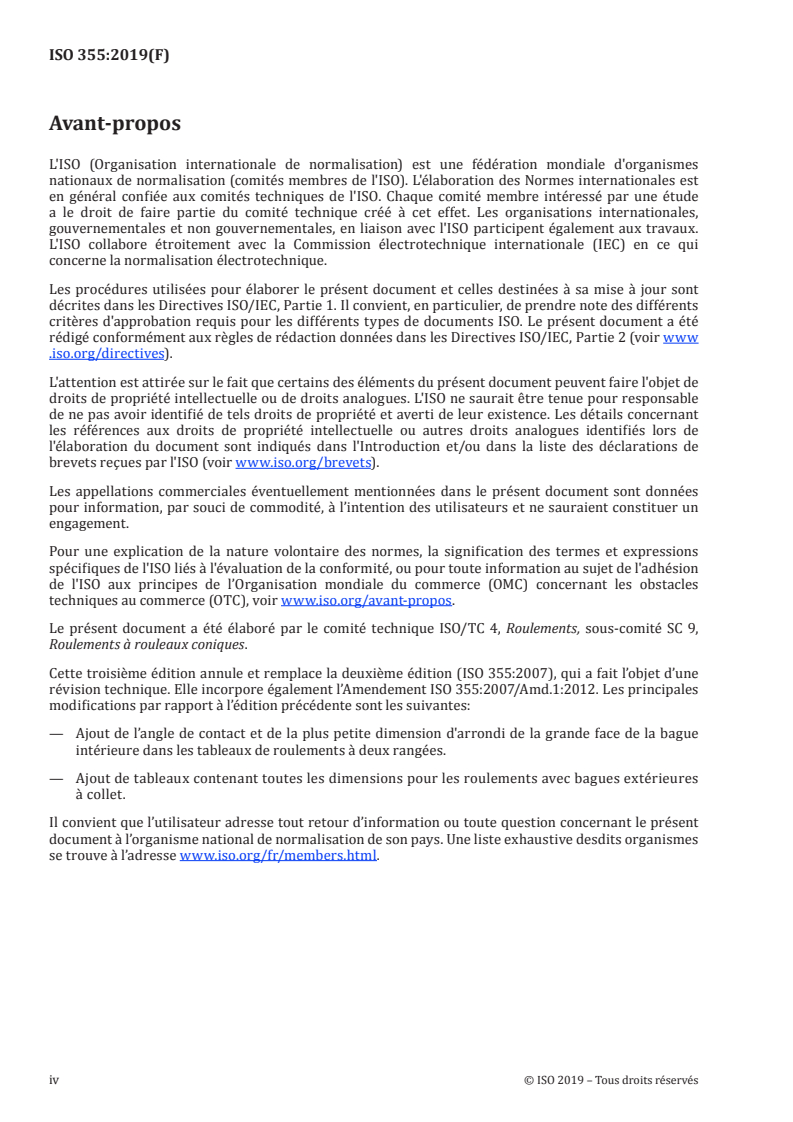

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 4, Roulements, sous-comité SC 9,
Roulements à rouleaux coniques.
Cette troisième édition annule et remplace la deuxième édition (ISO 355:2007), qui a fait l’objet d’une
révision technique. Elle incorpore également l’Amendement ISO 355:2007/Amd.1:2012. Les principales
modifications par rapport à l’édition précédente sont les suivantes:
— Ajout de l’angle de contact et de la plus petite dimension d'arrondi de la grande face de la bague
intérieure dans les tableaux de roulements à deux rangées.
— Ajout de tableaux contenant toutes les dimensions pour les roulements avec bagues extérieures
à collet.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés
NORME INTERNATIONALE ISO 355:2019(F)
Roulements — Roulements à rouleaux coniques —
Dimensions d'encombrement et désignation des séries
1 Domaine d'application
Le présent document spécifie les dimensions d'encombrement et les dimensions des sous-ensembles
des roulements à rouleaux coniques à une et à deux rangées. Il spécifie également les dimensions de
collets des bagues extérieures à collet pour un certain nombre de ces roulements. Il fixe en outre la
désignation de la série de chacun des roulements.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 492, Roulements — Roulements radiaux — Spécification géométrique des produits (GPS) et valeurs de
tolérance
ISO 582, Roulements — Dimensions des arrondis — Valeurs maximales
ISO 1132-1, Roulements — Tolérances — Partie 1: Termes et définitions
ISO 5593, Roulements — Vocabulaire
ISO 15241, Roulements — Symboles relatifs aux grandeurs physiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l'ISO 1132-1 et l'ISO 5593 s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
4 Symboles
Pour les besoins du présent document, les symboles donnés dans l'ISO 15241 ainsi que les suivants
s'appliquent.
Les symboles indiqués dans les Figures 1 à 4 et les valeurs données dans les Tableaux 4 à 16
correspondent à des dimensions nominales, sauf spécifications contraires.
B largeur de la bague intérieure, roulement à une rangée
B largeur globale des bagues intérieures d’un roulement à rouleaux coniques à deux rangées ou
d’une paire de roulements à rouleaux coniques assortis avec une entretoise
C largeur de la bague extérieure, roulement à une rangée
C largeur du collet de la bague extérieure
C largeur de la bague extérieure double ou largeur globale des bagues extérieures d’une paire de
roulements à rouleaux coniques assortis avec une entretoise
D diamètre extérieur de la bague extérieure
D diamètre extérieur du collet sur la bague extérieure
d diamètre d'alésage de la bague intérieure
E diamètre intérieur de la grande face de la bague extérieure
h hauteur du collet sur bague extérieure
r dimension d'arrondi de la grande face de la bague intérieure
r plus petite dimension d'arrondi de la grande face de la bague intérieure
s min
r dimension d'arrondi de la grande face de la bague extérieure
r plus petite dimension d'arrondi de la grande face de la bague extérieure
1s min
r dimension d'arrondi de la petite face des bagues intérieure et extérieure
T largeur du roulement, roulement à une rangée
α angle de contact
NOTE Pour les roulements à rouleaux coniques, l’angle de contact est le même que celui de l’angle de la bague
extérieure à moitié inclus.
Figure 1 — Roulement à rouleaux coniques à une rangée
2 © ISO 2019 – Tous droits réservés
NOTE La bague extérieure d'un roulement à deux rangées peut être munie de gorge et de trous de
lubrification.
Figure 2 — Roulement à rouleaux coniques à deux rangées avec bague extérieure à deux
chemins de roulement
NOTE L’entretoise extérieure peut être munie de gorge et de trous de lubrification.
Figure 3 — Paire de roulements à rouleaux coniques assortis disposés en O avec entretoise
Figure 4 — Roulement à rouleaux coniques à une rangée avec bague extérieure à collet
5 Désignation des séries
Chaque roulement figurant dans le présent document est rattaché à une série de dimensions. La série de
dimensions est désignée par un ensemble de trois symboles, par exemple 2AC. Les séries de dimensions
peuvent être utilisées pour établir une désignation de roulement à rouleaux coniques conformément à
[1]
l’ISO 10317 .
Le premier symbole est un caractère numérique, qui représente une gamme d'angles de contact (série
d'angles de contact).
Le deuxième symbole est une lettre qui représente une gamme de valeurs du rapport entre diamètre
extérieur et alésage (série de diamètres).
Le troisième symbole est une lettre, qui représente une gamme de valeurs du rapport entre la largeur et
la hauteur d'un roulement à une rangée (série de largeurs).
Les désignations données pour les roulements normalisés correspondent généralement aux valeurs et
aux gammes d'angles données dans les Tableaux 1 à 3. Toutefois, certaines exceptions ont dû être faites,
pour éviter d'utiliser la même désignation pour deux roulements différents ayant le même diamètre
d'alésage.
Les désignations des séries données dans le présent article ne doivent s'appliquer qu'aux roulements
spécifiés dans l'Article 6.
Tableau 1 — Désignation de la série d'angles de contact
α
Désignation de la série
d'angles de contact
> ≤
1 Réservé à un usage futur
2 10° 13° 52′
3 13° 52′ 15° 59′
4 15° 59′ 18° 55′
4 © ISO 2019 – Tous droits réservés
Tableau 1 (suite)
α
Désignation de la série
d'angles de contact
> ≤
5 18° 55′ 23°
6 23° 27°
7 27° 30°
Tableau 2 — Désignation de la série de diamètres
D
Désignation de la série
07, 7
d
de diamètres
> ≤
A Réservé à un usage futur
B 3,4 3,8
C 3,8 4,4
D 4,4 4,7
E 4,7 5
F 5 5,6
G 5,6 7
Tableau 3 — Désignation de la série de largeurs
T
Désignation de la série
09, 5
()Dd−
de largeurs
> ≤
A Réservé à un usage futur
B 0,5 0,68
C 0,68 0,8
D 0,8 0,88
E 0,88 1
6 Dimensions d'encombrement
6.1 Généralités
Les dimensions d'encombrement des roulements et des sous-ensembles, données dans les Tableaux 4 à
16, sont groupées par série d'angles de contact, puis classées par ordre croissant d'alésage, de diamètre
extérieur et de largeur de roulement. Les tolérances des dimensions doivent correspondre à celles
données dans l’ISO 492. Les dimensions d'arrondi maximales doivent être conformes à celles données
dans l'ISO 582.
Aucune valeur n'est donnée dans le présent document pour les dimensions d'arrondi de la petite face
des bagues intérieure et extérieure, r , cependant, les angles de la petite face ne doivent pas être aigus.
6.2 Roulements à rouleaux coniques à une rangée
Les dimensions d'encombrement pour les séries d'angles de contact 2, 3, 4, 5 et 7 sont données,
respectivement, dans les Tableaux 4, 5, 6, 7 et 8.
Tableau 4 — Série d'angles de contact n°2
Dimensions en millimètres
Séries de
a a
d D T B r C r α E
s min 1s min
dimensions
15 42 14,25 13 1 11 1 10° 45′ 29” 33,272 2FB
17 40 13,25 12 1 11 1 12° 57′ 10” 31,408 2DB
17 40 17,25 16 1 14 1 11° 45′ 31,17 2DD
17 47 15,25 14 1 12 1 10° 45′ 29” 37,42 2FB
17 47 20,25 19 1 16 1 10° 45′ 29” 36,09 2FD
20 37 12 12 0,3 9 0,3 12° 29,621 2BD
20 45 17 17,5 1 13,5 1 12° 35,815 2DC
20 47 15,25 14 1 12 1 12° 57′ 10” 37,304 2DB
20 47 19,25 18 1 15 1 12° 28′ 35,81 2DD
20 50 22 22 2 18,5 1,5 12° 30′ 38,063 2ED
20 52 16,25 15 1,5 13 1,5 11° 18′ 36” 41,318 2FB
20 52 22,25 21 1,5 18 1,5 11° 18′ 36” 39,518 2FD
22 40 12 12 0,3 9 0,3 12°
...
NORME ISO
INTERNATIONALE 355
Troisième édition
2019-05
Roulements — Roulements à
rouleaux coniques — Dimensions
d'encombrement et désignation des
séries
Rolling bearings — Tapered roller bearings — Boundary dimensions
and series designations
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 1
5 Désignation des séries . 4
6 Dimensions d'encombrement . 5
6.1 Généralités . 5
6.2 Roulements à rouleaux coniques à une rangée. 5
6.3 Roulements à rouleaux coniques à deux rangées ou paire de roulements à
rouleaux coniques assortis .22
6.4 Bagues extérieures à collet pour roulements à rouleaux coniques à une rangée .30
Annexe A (informative) Dimensions de collets pour autres tailles de bagues extérieures .40
Bibliographie .42
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 4, Roulements, sous-comité SC 9,
Roulements à rouleaux coniques.
Cette troisième édition annule et remplace la deuxième édition (ISO 355:2007), qui a fait l’objet d’une
révision technique. Elle incorpore également l’Amendement ISO 355:2007/Amd.1:2012. Les principales
modifications par rapport à l’édition précédente sont les suivantes:
— Ajout de l’angle de contact et de la plus petite dimension d'arrondi de la grande face de la bague
intérieure dans les tableaux de roulements à deux rangées.
— Ajout de tableaux contenant toutes les dimensions pour les roulements avec bagues extérieures
à collet.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés
NORME INTERNATIONALE ISO 355:2019(F)
Roulements — Roulements à rouleaux coniques —
Dimensions d'encombrement et désignation des séries
1 Domaine d'application
Le présent document spécifie les dimensions d'encombrement et les dimensions des sous-ensembles
des roulements à rouleaux coniques à une et à deux rangées. Il spécifie également les dimensions de
collets des bagues extérieures à collet pour un certain nombre de ces roulements. Il fixe en outre la
désignation de la série de chacun des roulements.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 492, Roulements — Roulements radiaux — Spécification géométrique des produits (GPS) et valeurs de
tolérance
ISO 582, Roulements — Dimensions des arrondis — Valeurs maximales
ISO 1132-1, Roulements — Tolérances — Partie 1: Termes et définitions
ISO 5593, Roulements — Vocabulaire
ISO 15241, Roulements — Symboles relatifs aux grandeurs physiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l'ISO 1132-1 et l'ISO 5593 s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
4 Symboles
Pour les besoins du présent document, les symboles donnés dans l'ISO 15241 ainsi que les suivants
s'appliquent.
Les symboles indiqués dans les Figures 1 à 4 et les valeurs données dans les Tableaux 4 à 16
correspondent à des dimensions nominales, sauf spécifications contraires.
B largeur de la bague intérieure, roulement à une rangée
B largeur globale des bagues intérieures d’un roulement à rouleaux coniques à deux rangées ou
d’une paire de roulements à rouleaux coniques assortis avec une entretoise
C largeur de la bague extérieure, roulement à une rangée
C largeur du collet de la bague extérieure
C largeur de la bague extérieure double ou largeur globale des bagues extérieures d’une paire de
roulements à rouleaux coniques assortis avec une entretoise
D diamètre extérieur de la bague extérieure
D diamètre extérieur du collet sur la bague extérieure
d diamètre d'alésage de la bague intérieure
E diamètre intérieur de la grande face de la bague extérieure
h hauteur du collet sur bague extérieure
r dimension d'arrondi de la grande face de la bague intérieure
r plus petite dimension d'arrondi de la grande face de la bague intérieure
s min
r dimension d'arrondi de la grande face de la bague extérieure
r plus petite dimension d'arrondi de la grande face de la bague extérieure
1s min
r dimension d'arrondi de la petite face des bagues intérieure et extérieure
T largeur du roulement, roulement à une rangée
α angle de contact
NOTE Pour les roulements à rouleaux coniques, l’angle de contact est le même que celui de l’angle de la bague
extérieure à moitié inclus.
Figure 1 — Roulement à rouleaux coniques à une rangée
2 © ISO 2019 – Tous droits réservés
NOTE La bague extérieure d'un roulement à deux rangées peut être munie de gorge et de trous de
lubrification.
Figure 2 — Roulement à rouleaux coniques à deux rangées avec bague extérieure à deux
chemins de roulement
NOTE L’entretoise extérieure peut être munie de gorge et de trous de lubrification.
Figure 3 — Paire de roulements à rouleaux coniques assortis disposés en O avec entretoise
Figure 4 — Roulement à rouleaux coniques à une rangée avec bague extérieure à collet
5 Désignation des séries
Chaque roulement figurant dans le présent document est rattaché à une série de dimensions. La série de
dimensions est désignée par un ensemble de trois symboles, par exemple 2AC. Les séries de dimensions
peuvent être utilisées pour établir une désignation de roulement à rouleaux coniques conformément à
[1]
l’ISO 10317 .
Le premier symbole est un caractère numérique, qui représente une gamme d'angles de contact (série
d'angles de contact).
Le deuxième symbole est une lettre qui représente une gamme de valeurs du rapport entre diamètre
extérieur et alésage (série de diamètres).
Le troisième symbole est une lettre, qui représente une gamme de valeurs du rapport entre la largeur et
la hauteur d'un roulement à une rangée (série de largeurs).
Les désignations données pour les roulements normalisés correspondent généralement aux valeurs et
aux gammes d'angles données dans les Tableaux 1 à 3. Toutefois, certaines exceptions ont dû être faites,
pour éviter d'utiliser la même désignation pour deux roulements différents ayant le même diamètre
d'alésage.
Les désignations des séries données dans le présent article ne doivent s'appliquer qu'aux roulements
spécifiés dans l'Article 6.
Tableau 1 — Désignation de la série d'angles de contact
α
Désignation de la série
d'angles de contact
> ≤
1 Réservé à un usage futur
2 10° 13° 52′
3 13° 52′ 15° 59′
4 15° 59′ 18° 55′
4 © ISO 2019 – Tous droits réservés
Tableau 1 (suite)
α
Désignation de la série
d'angles de contact
> ≤
5 18° 55′ 23°
6 23° 27°
7 27° 30°
Tableau 2 — Désignation de la série de diamètres
D
Désignation de la série
07, 7
d
de diamètres
> ≤
A Réservé à un usage futur
B 3,4 3,8
C 3,8 4,4
D 4,4 4,7
E 4,7 5
F 5 5,6
G 5,6 7
Tableau 3 — Désignation de la série de largeurs
T
Désignation de la série
09, 5
()Dd−
de largeurs
> ≤
A Réservé à un usage futur
B 0,5 0,68
C 0,68 0,8
D 0,8 0,88
E 0,88 1
6 Dimensions d'encombrement
6.1 Généralités
Les dimensions d'encombrement des roulements et des sous-ensembles, données dans les Tableaux 4 à
16, sont groupées par série d'angles de contact, puis classées par ordre croissant d'alésage, de diamètre
extérieur et de largeur de roulement. Les tolérances des dimensions doivent correspondre à celles
données dans l’ISO 492. Les dimensions d'arrondi maximales doivent être conformes à celles données
dans l'ISO 582.
Aucune valeur n'est donnée dans le présent document pour les dimensions d'arrondi de la petite face
des bagues intérieure et extérieure, r , cependant, les angles de la petite face ne doivent pas être aigus.
6.2 Roulements à rouleaux coniques à une rangée
Les dimensions d'encombrement pour les séries d'angles de contact 2, 3, 4, 5 et 7 sont données,
respectivement, dans les Tableaux 4, 5, 6, 7 et 8.
Tableau 4 — Série d'angles de contact n°2
Dimensions en millimètres
Séries de
a a
d D T B r C r α E
s min 1s min
dimensions
15 42 14,25 13 1 11 1 10° 45′ 29” 33,272 2FB
17 40 13,25 12 1 11 1 12° 57′ 10” 31,408 2DB
17 40 17,25 16 1 14 1 11° 45′ 31,17 2DD
17 47 15,25 14 1 12 1 10° 45′ 29” 37,42 2FB
17 47 20,25 19 1 16 1 10° 45′ 29” 36,09 2FD
20 37 12 12 0,3 9 0,3 12° 29,621 2BD
20 45 17 17,5 1 13,5 1 12° 35,815 2DC
20 47 15,25 14 1 12 1 12° 57′ 10” 37,304 2DB
20 47 19,25 18 1 15 1 12° 28′ 35,81 2DD
20 50 22 22 2 18,5 1,5 12° 30′ 38,063 2ED
20 52 16,25 15 1,5 13 1,5 11° 18′ 36” 41,318 2FB
20 52 22,25 21 1,5 18 1,5 11° 18′ 36” 39,518 2FD
22 40 12 12 0,3 9 0,3 12°
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
