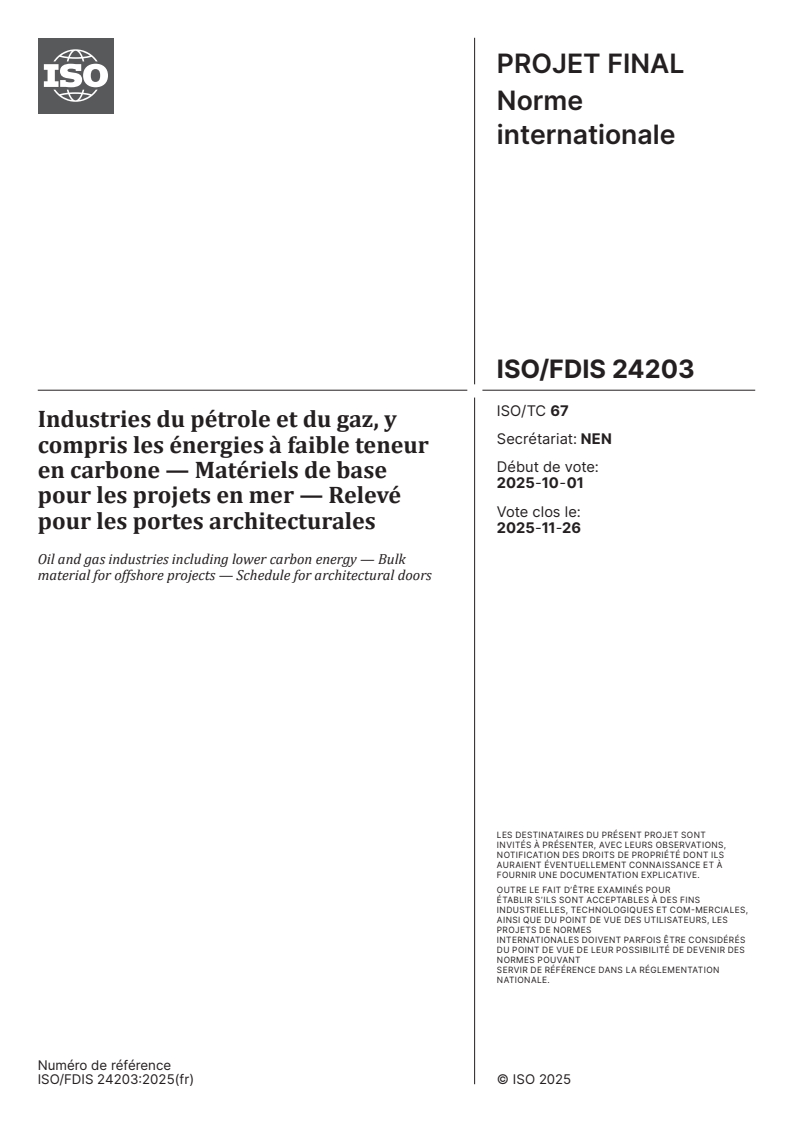

Industries du pétrole et du gaz, y compris les énergies à faible teneur en carbone — Matériels de base pour les projets en mer — Relevé pour les portes architecturales
General Information
Standards Content (Sample)

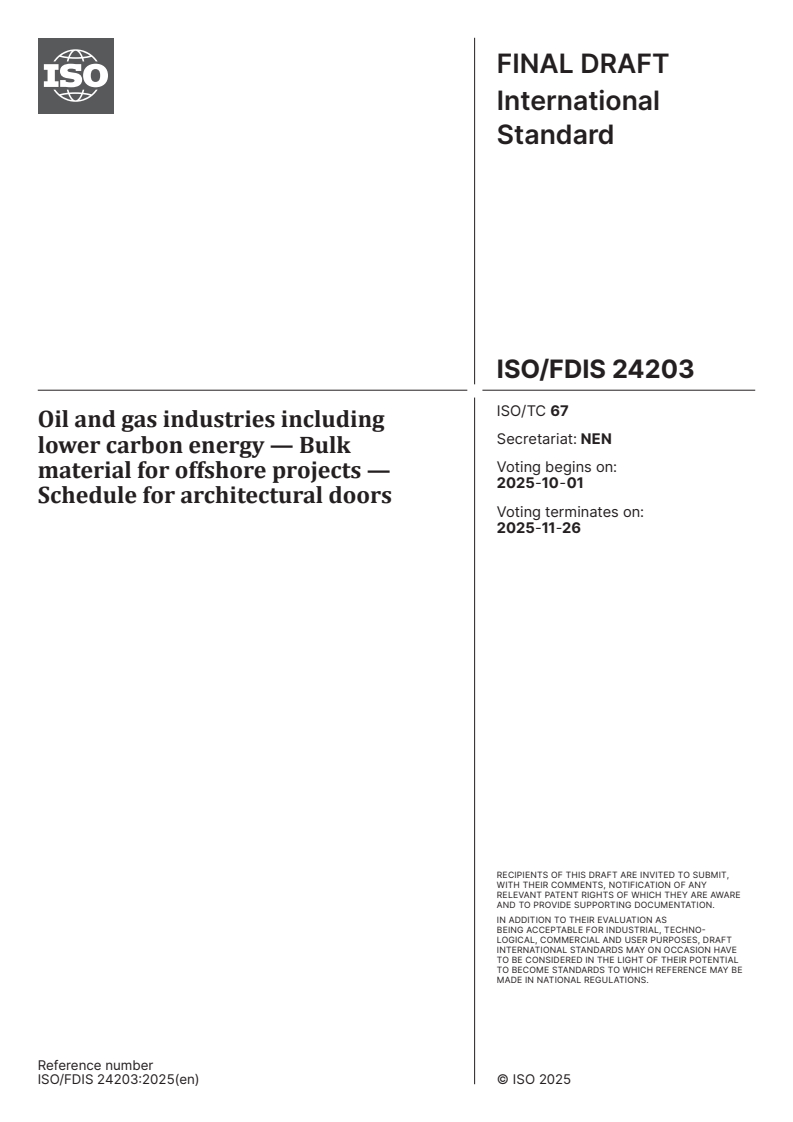

FINAL DRAFT
International
Standard
ISO/FDIS 24203
ISO/TC 67
Oil and gas industries including
Secretariat: NEN
lower carbon energy — Bulk
Voting begins on:
material for offshore projects —
2025-10-01
Schedule for architectural doors
Voting terminates on:
2025-11-26
RECIPIENTS OF THIS DRAFT ARE INVITED TO SUBMIT,
WITH THEIR COMMENTS, NOTIFICATION OF ANY
RELEVANT PATENT RIGHTS OF WHICH THEY ARE AWARE
AND TO PROVIDE SUPPOR TING DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO
LOGICAL, COMMERCIAL AND USER PURPOSES, DRAFT
INTERNATIONAL STANDARDS MAY ON OCCASION HAVE
TO BE CONSIDERED IN THE LIGHT OF THEIR POTENTIAL
TO BECOME STAN DARDS TO WHICH REFERENCE MAY BE
MADE IN NATIONAL REGULATIONS.
Reference number
ISO/FDIS 24203:2025(en) © ISO 2025

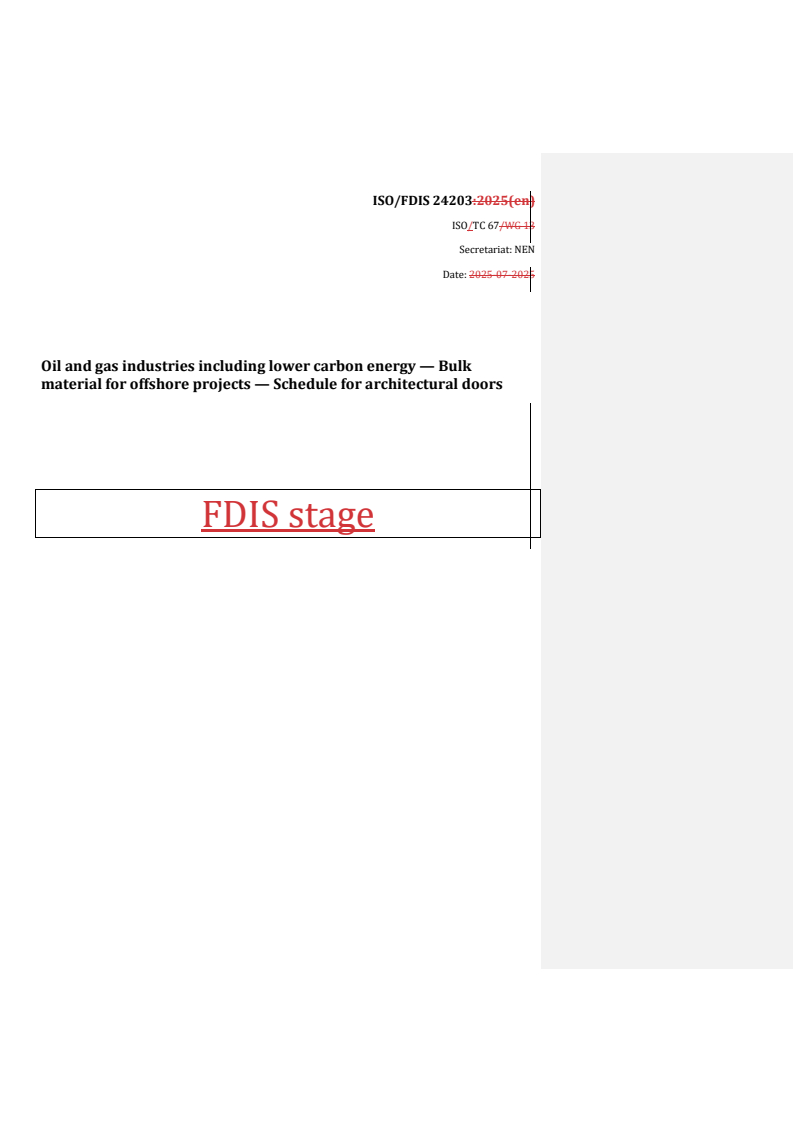

FINAL DRAFT
ISO/FDIS 24203:2025(en)
International
Standard
ISO/FDIS 24203
ISO/TC 67
Oil and gas industries including
Secretariat: NEN
lower carbon energy — Bulk
Voting begins on:
material for offshore projects —
Schedule for architectural doors
Voting terminates on:
RECIPIENTS OF THIS DRAFT ARE INVITED TO SUBMIT,
WITH THEIR COMMENTS, NOTIFICATION OF ANY
RELEVANT PATENT RIGHTS OF WHICH THEY ARE AWARE
AND TO PROVIDE SUPPOR TING DOCUMENTATION.

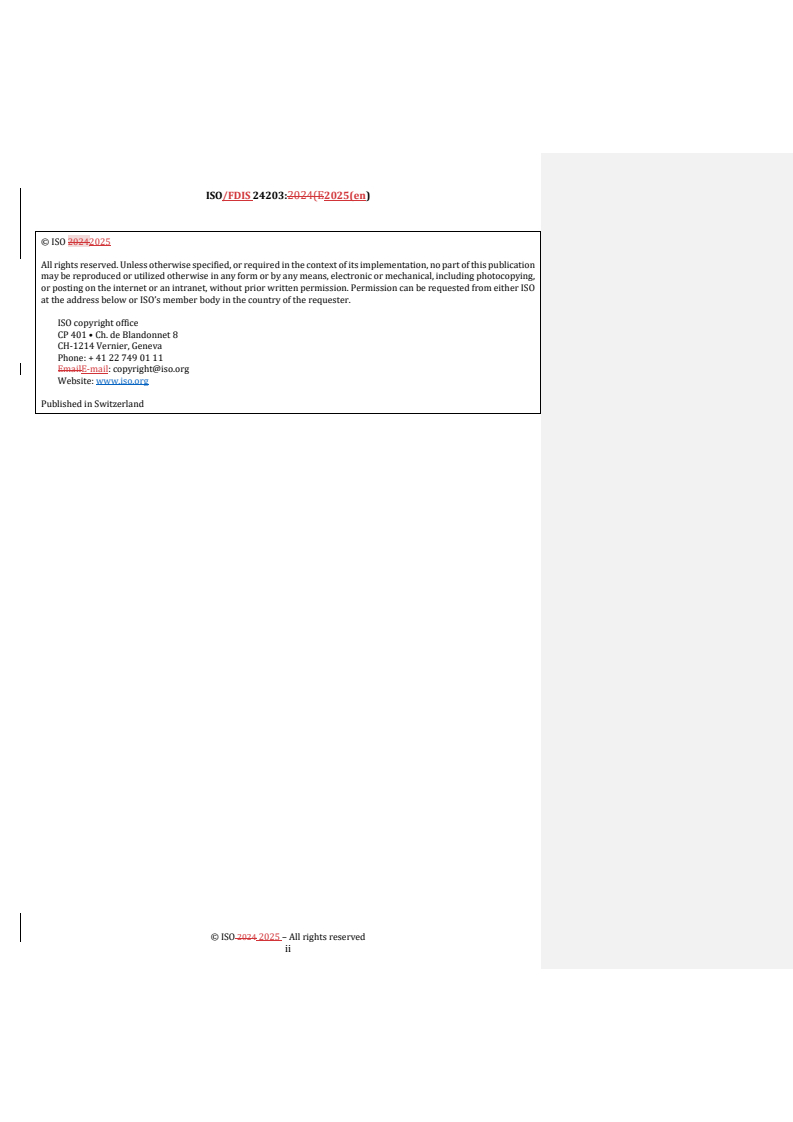

© ISO 2025
IN ADDITION TO THEIR EVALUATION AS
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO
LOGICAL, COMMERCIAL AND USER PURPOSES, DRAFT
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
INTERNATIONAL STANDARDS MAY ON OCCASION HAVE
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
TO BE CONSIDERED IN THE LIGHT OF THEIR POTENTIAL
or ISO’s member body in the country of the requester.
TO BECOME STAN DARDS TO WHICH REFERENCE MAY BE
MADE IN NATIONAL REGULATIONS.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland Reference number
ISO/FDIS 24203:2025(en) © ISO 2025
ii
ISO/FDIS 24203:2025(en)
Contents Page
Foreword .v
Introduction .vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Design requirements for architectural doors . 2
4.1 General information.2
4.1.1 Tag number .2
4.1.2 Room or area number .2
4.1.3 Room name .2
4.1.4 Drawing number.2
4.1.5 Internal or external door .2
4.1.6 Gastight door .2
4.1.7 Weathertight door .2
4.1.8 Fire rating .2
4.1.9 Blast overpressure .3
4.2 Door details .3
4.2.1 Clear opening and structure cut-out or wall cut-out .3
4.2.2 Opening operation .3
4.2.3 Frame fixing method .4
4.2.4 Door open direction . . .4
4.2.5 Leaf and frame material .5
4.2.6 Door finish method .5
4.2.7 Colour of door .5
4.2.8 Threshold type .6
4.2.9 Threshold height.6
4.2.10 Ventilation requirement .7
4.3 Accessories .8
4.3.1 Vision panel .8
4.3.2 Automatic closer .9
4.3.3 Hold open function .9
4.3.4 Doorstops .10
4.3.5 Magnetic door holder device . .10
4.3.6 Panic bar .10
4.3.7 Kick plate and trolley protection plate .11
4.3.8 Flush bolts for double door . 12
4.3.9 Eyebrow. 13
4.3.10 Ramp .14
4.3.11 Other accessories . 15
4.4 Locking system .16
4.4.1 Lock type .16
4.4.2 Padlock eye .16
4.4.3 Key side .17
4.5 Pneumatic system . .17
4.5.1 General .17
4.5.2 Pneumatic key switch .17
4.5.3 Emergency air cylinder .18
4.5.4 Push button .19
4.5.5 Handle operation for pneumatic system .19
4.6 Other information . 20
4.6.1 Noise rating . 20
4.6.2 Mass of total door assembly . 20
5 Schedule for architectural doors .20
iii
ISO/FDIS 24203:2025(en)
5.1 General . 20
5.2 Cabin .21
5.3 Office doors adjacent to a corridor . 22
5.4 Private bathroom . 23
5.5 Public toilet .24
5.6 Galley . 26
5.7 Dining room .27
5.8 Laundry . 28
5.9 Battery room . 30
5.10 Uninterruptible Power Supply (UPS) .31
5.11 Workshop .32
5.12 Central Control Room (CCR) . 34
5.13 High voltage room . 35
Bibliography .37
iv
ISO/FDIS 24203:2025(en)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 67, Oil and gas industries including lower
carbon energy.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
v
ISO/FDIS 24203:2025(en)
Introduction
Due to the lack of requirements and specifications for door schedules and their items, individual project door
schedules often fail to be compatible across different projects considering bespoke project specifications. To
resolve this problem, one unified door schedule should be applied. This document aims to reduce the number
and variations in requirements to the minimum necessary to establish a common and global standard based
upon existing standards and regulations.
The main benefits are reduced delivery time, more streamlined and efficient engineering and construction.
vi
FINAL DRAFT International Standard ISO/FDIS 24203:2025(en)
Oil and gas industries including lower carbon energy —
Bulk material for offshore projects — Schedule for
architectural doors
1 Scope
This document establishes the form of door schedules for offshore projects and provides definitions of listed
items for architecture door schedules. It covers architectural doors applied to topsides and living quarters
for fixed or floating offshore oil and gas projects.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
blast overpressure
rapidly propagating pressure or shockwave in the atmosphere, with high pressure, high density and high
particle velocity
EXAMPLE Explosion and wave slamming.
3.2
coaming height
CH
height from the deck to the cutting position for fitting the door frame
3.3
cylinder mortise latch
CML
door lock which can open and close the door by using a key from the outside and a thumb turn from the inside
3.4
gastight door
solid, close-fitting door designed to resist the passage of gas or air under normal atmospheric condition
3.5
indication mortise latch
IML
door lock which is designed so that the opening and closing of the door can be recognized from the outside
ISO/FDIS 24203:2025(en)
3.6
mortise latch
ML
door lock which can open and close the door without a key cylinder
3.7
panic bar
mechanism for unlatching a door, consisting of a spring-loaded metal bar fixed horizontally or vertically to
the front side (i.e. inside) of the door that opens outward
3.8
weathertight door
door capable of preventing the penetration of water into the structure during temporary exposure to water
4 Design requirements for architectural doors
4.1 General information
4.1.1 Tag number
Doors shall be tagged, marked and coded in accordance with project specification.
4.1.2 Room or area number
A room number or area number to recognize the identification of a room should be denoted in accordance
with project specification.
4.1.3 Room name
The room should be named to recognize the purpose of the room in accordance with project specification.
4.1.4 Drawing number
The drawing number for the relevant door arrangement shall be represented to refer to the relevant
information.
4.1.5 Internal or external door
In a door schedule, the installation boundary of door shall be defined as internal door or external door.
4.1.6 Gastight door
Gastight doors shall be marked in the door schedule and maintain a pressure differential between adjacent
areas in accordance with project specification. If the door is required to be gastight, it shall be denoted with
a mark in the door schedule for recognizing the gastight door.
4.1.7 Weathertight door
Weathertight doors shall be denoted with a mark in the door schedule. Weathertight meaning that no water
will penetrate the unit under any operation conditions. If the door is required to be weathertight, it shall be
denoted with a mark in the door schedule for recognizing the weathertight door.
4.1.8 Fire rating
The fire rating of a door shall be defined by a fire integrity plan in accordance with project specification. It is
presupposed that the fire rating follows the Safety of Life at Sea Treaty (SOLAS) Chapter II-2 and is verified
according to the International Code for Application of Fire Test Procedures, 2010.
ISO/FDIS 24203:2025(en)
4.1.9 Blast overpressure
The blast overpressure shall be defined in accordance with project specification.
4.2 Door details
4.2.1 Clear opening and structure cut-out or wall cut-out
Sizes of structure cut-out or wall cut-out should be defined by the door supplier, based on clear opening in
accordance with project specification.
Explanatory illustration of clear opening and structure cut-out or wall cut-out and coaming height are
shown in Figure 1.
Door shall have a clear opening of at least 700 mm width and 2 050 mm height from floor finish or deck.
The door for a private bathroom may have 600 mm width and 1 950 mm height exceptionally.
a) Horizontal section view b) Vertical section view
Key
1 width of structure cut-out or wall cut-out
2 width of clear opening
3 height of clear opening
4 height of structure cut-out or wall cut-out
5 coaming height
6 bulkhead
7 deck
Figure 1 — Clear opening, structure cut-out or wall cut-out and coaming height
4.2.2 Opening operation
The type of operation system should be determined in cooperation with the door supplier based on the
opening pressure requirements and weights of each door in accordance with project specification. For a
door schedule, the types of opening operation shall include the following:
— manual operation;
ISO/FDIS 24203:2025(en)
— electrical operation;
— pneumatic operation;
— hydraulic operation.
The system shall be activated by the door handle, if not otherwise noted in the schedule.
4.2.3 Frame fixing method
Frame fixing methods shall include the following:
— bolted type;
— welded type;
— clamped type;
— screwed type.
Each type of frame fixing method is shown in Figure 2.
a) Bolted type b) Welded type
c) Clamped type d) Screw type
Figure 2 — Frame fixing methods
4.2.4 Door open direction
The door open direction for the hinged door and the sliding door and symbols are defined as follows:
— hinged to right (HR);
— hinged to left (HL);
— double hinged to right active door (DHR);
— double hinged to left active door (DHL);
— sliding to right (SR);
— sliding to left (SL).
The door open direction for the hinged door and the sliding door is shown in Figure 3.
ISO/FDIS 24203:2025(en)
a) Hinged to right (HR) b) HL Hinged to left (HL)
c) Double hinged to right active door (DHR) d) Double hinged to left active door (DHL)
e) Sliding to right (SR) f) Sliding to left (SL)
Figure 3 — Door operation – plan view
4.2.5 Leaf and frame material
The material selection for door leaf and frame shall include the following:
— stainless steel (SS);
— carbon steel (CS);
— aluminium (AL).
4.2.6 Door finish method
All carbon steel doors shall be painted or filmed in accordance with project requirements. Stainless steel
doors shall not be painted, unless specified otherwise in the door schedule. Aluminium doors used as
external doors shall be coated suitably in accordance with project requirements.
The door finish method shall be defined as follows:
— paint: the door leaf and frame shall be painted in accordance with the manufacturer’s standard;
— film: the door leaf and frame shall be filmed by polyvinyl chloride (PVC) in accordance with the
manufacturer’s standard.
4.2.7 Colour of door
Colours for room inside and room outside of door and frame as shown in Figure 4 should be defined according
to project specification.
ISO/FDIS 24203:2025(en)
Key
1 room outside
2 room inside
3 leaf
4 frame
Figure 4 — Reference figure for room inside, room outside and frame
4.2.8 Threshold type
The following threshold types shall be applied:
— fixed threshold;
— removable threshold;
— no threshold.
4.2.9 Threshold height
The maximum threshold height should be defined according to the definition as illustrated in Figure 5.
ISO/FDIS 24203:2025(en)
Key
1 sill height
2 maximum threshold height
3 threshold height
4 floor finish level
5 deck
Figure 5 — Threshold height and sill height
4.2.10 Ventilation requirement
Ventilation on the door shall be specified as follows:
— louvred door;
— air gap door.
Louvred doors, as shown in Figure 6, are normally installed in louvred walls providing natural ventilation
to interior areas. The louvred doors shall be designed to maximize the passage of air through the louvres,
whilst minimizing the penetration of water to the interior.
An air gap door features a gap between the door sill and the bottom of door leaf. This gap allows for proper
air circulation and drainage, helps prevent moisture build up, and ensures that the door can swing freely
without obstruction.
ISO/FDIS 24203:2025(en)
Figure 6 — Example of louvered door ventilation type on door
4.3 Accessories
4.3.1 Vision panel
Vision panels shall be installed as required for orientation or safety reasons, commonly used for dining
room doors and doors in corridors and stairways. The vision panels shall be positioned to ensure good line-
of-sight through the panel whilst operating the door. This may require the vision panel to be positioned off-
centre in the door leaf.
The vision panels shall be an integral part of the certified door. The glazed area may be 400 mm × 400 mm
or 200 mm × 500 mm (width × height) and consist of tempered security glass as shown in Figure 7. The
vision panels shall be installed such that the function of the sliding door sealing is not impaired.
ISO/FDIS 24203:2025(en)
Figure 7 — Examples of vision panel on door
4.3.2 Automatic closer
An automatic closer (self-closer) shall ensure that the door is closed automatically without any external
force after the door is opened.
One example of an automatic closer is shown in Figure 8.
Figure 8 — Example of automatic closer
4.3.3 Hold open function
When applying an automatic closer (self-closer), a hold open function or an additional accessary such as a
door catcher should be considered. A general type door catcher is shown in Figure 9.
ISO/FDIS 24203:2025(en)
Figure 9 — Example of door catcher
4.3.4 Doorstops
The purpose of a doorstop unit applied on a wall or deck is to avoid door swing damage to the w
...
ISO/FDIS 24203:2025(en)
ISO/TC 67/WG 13
Secretariat: NEN
Date: 2025-07-2025
Oil and gas industries including lower carbon energy — Bulk
material for offshore projects — Schedule for architectural doors
FDIS stage
ISO/FDIS 24203:2024(E2025(en)
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication
may be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying,
or posting on the internet or an intranet, without prior written permission. Permission can be requested from either ISO
at the address below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: + 41 22 749 01 11
EmailE-mail: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
ISO/FDIS 24203:2025(en)
Contents
Foreword . iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Design requirements for architectural doors . 2
4.1 General information . 2
4.2 Door details . 3
4.3 Accessories . 12
4.4 Locking system . 25
4.5 Pneumatic system . 28
4.6 Other information . 32
5 Schedule for architectural doors . 32
5.1 General. 32
5.2 Cabin . 32
5.3 Office doors adjacent to a corridor . 34
5.4 Private bathroom . 35
5.5 Public toilet . 37
5.6 Galley . 38
5.7 Dining room . 40
5.8 Laundry . 41
5.9 Battery room . 43
5.10 Uninterruptible Power Supply (UPS) . 44
5.11 Workshop . 46
5.12 Central Control Room (CCR) . 47
5.13 High voltage room . 49
Bibliography . 51
iii
ISO/FDIS 24203:2024(E2025(en)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types of
ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent rights
in respect thereof. As of the date of publication of this document, ISO had not received notice of (a) patent(s)
which may be required to implement this document. However, implementers are cautioned that this may not
represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 67, Oil and gas industries including lower carbon
energy.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
ISO/FDIS 24203:2025(en)
Introduction
Due to the lack of requirements and specifications for door schedules and their items, individual project door
schedules often fail to be compatible across different projects considering bespoke project specifications. To
resolve this problem, one unified door schedule should be applied. This document aims to reduce the number
and variations in requirements to the minimum necessary to establish a common and global standard based
upon existing standards and regulations.
The main benefits are reduced delivery time, more streamlined and efficient engineering and construction.
v
Final DRAFT International Standard ISO/FDIS 24203:2025(en)
Oil and gas industries including lower carbon energy — Bulk material
for offshore projects — Schedule for architectural doors
1 Scope
This document establishes the form of door schedules for offshore projects and provides definitions of listed
items for architecture door schedules. It covers architectural doors applied to topsides and living quarters for
fixed or floating offshore oil and gas projects.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
— SOLAS Chapter II-2, Construction- Fire protection, fire detection and fire extinction
— 2010 FTP code, International Code for Application of Fire Test Procedures, 2010 – Resolution
MSC.307(88)
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— — ISO Online browsing platform: available at https://www.iso.org/obp
— — IEC Electropedia: available at https://www.electropedia.org/
3.1 3.1
blast overpressure
rapidly propagating pressure or shockwave in the atmosphere, with high pressure, high density and high
particle velocity
EXAMPLE Explosion and wave slamming.
3.2 3.2
coaming height
CH
height from the deck to the cutting position for fitting the door frame
3.3 3.3
cylinder mortise latch
CML
door lock which can open and close the door by using a key from the outside and a thumb turn from the inside
ISO/FDIS 24203:2024(E2025(en)
3.4 3.4
gastight door
solid, close-fitting door designed to resist the passage of gas or air under normal atmospheric condition
3.5 3.5
indication mortise latch
IML
door lock which is designed so that the opening and closing of the door can be recognized from the outside
3.6 3.6
mortise latch
ML
door lock which can open and close the door without a key cylinder
3.7 3.7
panic bar
mechanism for unlatching a door, consisting of a spring-loaded metal bar fixed horizontally or vertically to the
front side (i.e.,. inside) of the door that opens outward
3.8 3.8
weathertight door
door capable of preventing the penetration of water into the structure during temporary exposure to water
4 Design requirements for architectural doors
4.1 General information
4.1.1 4.1.1 Tag number
Doors shall be tagged, marked and coded in accordance with project specification.
4.1.2 4.1.2 Room or area number
A room number or area number to recognize the identification of a room should be denoted in accordance
with project specification.
4.1.3 4.1.3 Room name
The room should be named to recognize the purpose of the room in accordance with project specification.
4.1.4 4.1.4 Drawing number
The drawing number for the relevant door arrangement shall be represented to refer to the relevant
information.
4.1.5 4.1.5 Internal or external door
In a door schedule, the installation boundary of door shall be defined as internal door or external door.
4.1.6 4.1.6 Gastight door
Gastight doors shall be marked in the door schedule and maintain a pressure differential between adjacent
areas in accordance with project specification. If the door is required to be gastight, it shall be denoted with a
mark in the door schedule for recognizing the gastight door.
ISO/FDIS 24203:2025(en)
4.1.7 4.1.7 Weathertight door
Weathertight doors shall be denoted with a mark in the door schedule. Weathertight meaning that no water
will penetrate the unit under any operation conditions. If the door is required to be weathertight, it shall be
denoted with a mark in the door schedule for recognizing the weathertight door.
4.1.8 4.1.8 Fire rating
The fire rating of a door shall be defined by a fire integrity plan in accordance with project specification and .
It is presupposed that the fire rating follows the Safety of Life at Sea Treaty (SOLAS) Chapter II-2, Construction-
Fire protection, fire detection and fire extinction and shall be and is verified in accordance withaccording to
the International Code for Application of Fire Test Procedures, 2010.
4.1.9 4.1.9 Blast overpressure
The blast overpressure shall be defined in accordance with project specification.
4.2 Door details
4.2.1 Clear opening and structure cut-out or wall cut-out
Sizes of structure cut-out or wall cut-out should be defined by the door supplier, based on clear opening in
accordance with project specification.
Explanatory illustration of clear opening and structure cut-out or wall cut-out and coaming height are shown
in Figure 1Figure 1.
Door shall have a clear opening of at least 700 mm width and 2 050 mm height from floor finish or deck.
DoorThe door for a private bathroom may have 600 mm width and 1 950 mm height exceptionally.
ISO/FDIS 24203:2024(E2025(en)
a) Horizontal section view b) Vertical section view
Key
1 width of structure cut-out or wall cut-out
2 width of clear opening
3 height of clear opening
4 height of structure cut-out or wall cut-out
5 coaming height
6 bulkhead
7 deck
1 width of structure cut-out or wall cut-out
ISO/FDIS 24203:2025(en)
2 width of clear opening
3 height of clear opening
4 height of structure cut-out or wall cut-out
5 coaming height
6 bulkhead
7 deck
Figure 1 — Clear opening, structure cut-out or wall cut-out and coaming height
4.2.2 Opening operation
The type of operation system should be determined in cooperation with the door supplier based on the
opening pressure requirements and weights of each door in accordance with project specification. For a door
schedule, the types of opening operation shall include the following:
— — manual operation;
— — electrical operation;
— — pneumatic operation;
— — hydraulic operation.
The system shall be activated by the door handle, if not otherwise noted in the schedule.
4.2.3 Frame fixing method
Frame fixing methods shall include the following:
— — bolted type;
— — welded type;
— — clamped type;
— — screwed type.
Each type of frame fixing method is shown in Figure 2Figure 2.
a) Bolted type b) Welded type
ISO/FDIS 24203:2024(E2025(en)
c) Clamped type d) Screw type
Figure 2 — Frame fixing methods
4.2.4 Door open direction
The door open direction for the hinged door and the sliding door and symbols are defined as follows:
— — hinged to right (HR);
— — hinged to left (HL);
— — double hinged to right active door (DHR);
— — double hinged to left active door (DHL);
— — sliding to right (SR);
— — sliding to left (SL).
The door open direction for the hinged door and the sliding door is shown in Figure 3Figure 3.
a) Hinged to right (HR) b) HL Hinged to left (HL)
c) Double hinged to right active door (DHR) d) Double hinged to left active door (DHL)
ISO/FDIS 24203:2025(en)
e) Sliding to right (SR) f) Sliding to left (SL)
Figure 3 — Door operation – plan view
4.2.5 Leaf and frame material
The material selection for door leaf and frame shall include the following:
— — stainless steel (SS);
— — carbon steel (CS);
— — aluminium (AL).
4.2.6 Door finish method
All carbon steel doors shall be painted or filmed in accordance with project requirements. Stainless steel doors
shall not be painted, unless specified otherwise in the door schedule. Aluminium doors used as external doors
shall be coated suitably in accordance with project requirements.
The door finish method shall be defined as follows:
— — paint: the door leaf and frame shall be painted in accordance with the manufacturer’s standard;
— — film: the door leaf and frame shall be filmed by polyvinyl chloride (PVC) in accordance with the
manufacturer’s standard.
4.2.7 Colour of door
Colours for room inside and room outside of door and frame as shown in Figure 4Figure 4 should be defined
according to project specification.
ISO/FDIS 24203:2024(E2025(en)
Key
1 room outside
2 room inside
3 leaf
4 frame
1 room outside
2 room inside
3 leaf
4 frame
Figure 4 — Reference figure for room inside, room outside and frame
4.2.8 Threshold type
The following threshold types shall be applied:
— — fixed threshold;
— — removable threshold;
— — no threshold.
ISO/FDIS 24203:2025(en)
4.2.9 Threshold height
The maximum threshold height should be defined according to the definition as illustrated in
Figure 5Figure 5.
Key
1 sill height
2 maximum threshold height
3 threshold height
4 floor finish level
5 deck
1 sill height
2 maximum threshold height
3 threshold height
4 floor finish level
5 deck
Figure 5 — Threshold height and sill height
4.2.10 Ventilation requirement
Ventilation on the door shall be specified as follows:
ISO/FDIS 24203:2024(E2025(en)
— — louvred door;
— — air gap door.
Louvred doors, as shown in Figure 6Figure 6,, are normally installed in louvred walls providing natural
ventilation to interior areas. The louvred doors shall be designed to maximize the passage of air through the
louvres, whilst minimizing the penetration of water to the interior.
An air gap door features a gap between the door sill and the bottom of door leaf. This gap allows for proper
air circulation and drainage, helps prevent moisture build up, and ensures that the door can swing freely
without obstruction.
ISO/FDIS 24203:2025(en)
Figure 6 — Example of louvered door ventilation type on door
ISO/FDIS 24203:2024(E2025(en)
4.3 Accessories
4.3.1 Vision panel
Vision panels shall be installed as required for orientation or safety reasons, commonly used for dining room
doors and doors in corridors and stairways. The vision panels shall be positioned to ensure good line-of-sight
through the panel whilst operating the door. This may require the vision panel to be positioned off-centre in
the door leaf.
The vision panels shall be an integral part of the certified door. The glazed area may be 400 mm × 400 mm or
200 mm × 500 mm (width × height) and consist of tempered security glass as shown in Figure 7Figure 7. The
vision panels shall be installed such that the function of the sliding door sealing is not impaired.
ISO/FDIS 24203:2025(en)
Figure 7 — Examples of vision panel on door
4.3.2 Automatic closer
An automatic closer (self-closer) shall ensure that the door is closed automatically without any external force
after the door is opened.
One example of an automatic closer is shown in Figure 8Figure 8.
ISO/FDIS 24203:2024(E2025(en)
Figure 8 — Example of automatic closer
4.3.3 Hold open function
When applying an automatic closer (self-closer), a hold open function or an additional accessary such as a
door catcher should be considered. A general type door catcher is shown in Figure 9Figure 9.
ISO/FDIS 24203:2025(en)
Figure 9 — Example of door catcher
4.3.4 Doorstops
The purpose of a doorstop unit applied on a wall or deck is to avoid door swing damage to the wall surface or
another object.
Examples of doorstops are shown in Figure 10Figure 10.
ISO/FDIS 24203:2024(E2025(en)
Figure 10 — Examples of doorstops
4.3.5 Magnetic door holder device
A magnetic door holder device, connected to the fire and gas system, shall be provided for certain corridor
doors that are kept open in a normal use, in accordance with project specification. The door holders shall have
a manual release button.
4.3.6 Panic bar
A panic bar is a mechanism for unlatching a door, consisting of a spring-loaded metal bar fixed horizontally or
vertically to the front side of the door (the side of the door that opens outward) as shown in
Figure 11Figure 11.
ISO/FDIS 24203:2025(en)
Figure 11 — Example of panic bar
4.3.7 Kick plate and trolley protection plate
Kick plates with 300 mm height and trolley protection plates with 800 mm height in stainless steel shall be
provided for hinged doors in relevant traffic areas as shown in Figure 12Figure 12.
Kick plates and trolley protection plates shall be mechanically fixed with flush fixings. There shall be no sharp
or protruding edges.
ISO/FDIS 24203:2024(E2025(en)
a) Kick plate b) Trolley plate
Deleted Cells
Deleted Cells
Figure 12 — Examples of kick plate and trolley plate
4.3.8 Flush bolts for double door
For a set of double doors, the flush bolts are mounted on the passive door leaf corner facing the active door
leaf. When the active door is opened, the bolt is disengaged, retracting it from the frame and allowing the
passive door leaf to open freely as shown in Figure 13Figure 13.
ISO/FDIS 24203:2025(en)
There are two types of flush bolts for a double door and these are auto flush bolt and manual flush bolt. Manual
flush bolt is generally applied if there is no specific request from the owner.
ISO/FDIS 24203:2024(E2025(en)
ISO/FDIS 24203:2025(en)
Key
1 manual flush bolts
2 passive door
3 active door
1 manual flush bolts
2 passive door
3 active door
Figure 13 — Example of flush bolts for double door
4.3.9 Eyebrow
An eyebrow should be installed to prevent inflow of rainwater.
An example of an eyebrow is shown in Figure 14Figure 14.
ISO/FDIS 24203:2024(E2025(en)
Figure 14 — Example of eyebrow
4.3.10 4.3.10 Ramp
For smooth operation of a trolley or cart, a ramp should be installed permanently or temporarily as shown in
Figure 15Figure 15.
ISO/FDIS 24203:2025(en)
ISO/FDIS 24203:2024(E2025(en)
Key
1 floor finish level
2 steel deck
3 ramp
1 floor finish level
2 steel deck
3 ramp
Figure 15 — Example of ramp
4.3.11 4.3.11 Other accessories
Other accessories are summarized as follows:
— — door restrictor (adjustor);
— — door selector for double door;
— — break glass box;
— — pull handle;
ISO/FDIS 24203:2025(en)
— — pull wire switch;
— — knee switch.
4.4 Locking system
4.4.1 Lock type
The lock types in doors should be defined CML, ML and IML, as shown in Figure 16Figure 16.
a) CML (cylinder mortise latch)
ISO/FDIS 24203:2024(E2025(en)
b) ML (mortise latch)
c) IML (indication mortise latch)
Figure 16 — Lock system for door
ISO/FDIS 24203:2025(en)
4.4.2 Padlock eye
A padlock eye is normally installed on a steel door in the weather exposed part and it is used in conjunction
with a cylinder lock as shown in Figure 17Figure 17.
Figure 17 — Example of padlock eye
4.4.3 Key side
The key side shall be clearly defined in the door schedule with reference shown in Figure 18Figure 18.
ISO/FDIS 24203:2024(E2025(en)
Key
1 push side
2 hinged side
3 opposite track side
4 track side
1 push side
2 hinged side
3 opposite track side
4 track side
Figure 18 — Key side for the hinged door and the sliding door
4.5 Pneumatic system
4.5.1 General
Pneumatic systems for doors should be of mechanical systems using compressed gas or air. In accordance
with the project specification, the pneumatic functions specified in 4.5.24.5.2 to 4.5.54.5.5 should be applied
for doors.
4.5.2 Pneumatic key switch
The key switch is one of the methods of operation for pneumatic sliding doors. This method is mainly applied
to areas with restricted access.
The key is removable in one position only. By removing the key, the pneumatic systems are made inoperable.
a) a) A door with a pneumatic key switch is operated by certified key only, as show
...
PROJET FINAL
Norme
internationale
ISO/FDIS 24203
ISO/TC 67
Industries du pétrole et du gaz, y
Secrétariat: NEN
compris les énergies à faible teneur
Début de vote:
en carbone — Matériels de base
2025-10-01
pour les projets en mer — Relevé
Vote clos le:
pour les portes architecturales
2025-11-26
Oil and gas industries including lower carbon energy — Bulk
material for offshore projects — Schedule for architectural doors
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSERVATIONS,
NOTIFICATION DES DROITS DE PROPRIÉTÉ DONT ILS
AURAIENT ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-MERCIALES,
AINSI QUE DU POINT DE VUE DES UTILISATEURS, LES
PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE CONSIDÉRÉS
DU POINT DE VUE DE LEUR POSSI BILITÉ DE DEVENIR DES
NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTATION
NATIONALE.
Numéro de référence
ISO/FDIS 24203:2025(fr) © ISO 2025
PROJET FINAL
ISO/FDIS 24203:2025(fr)
Norme
internationale
ISO/FDIS 24203
ISO/TC 67
Industries du pétrole et du gaz, y
Secrétariat: NEN
compris les énergies à faible teneur
Début de vote:
en carbone — Matériels de base
2025-10-01
pour les projets en mer — Relevé
Vote clos le:
pour les portes architecturales
2025-11-26
Oil and gas industries including lower carbon energy — Bulk
material for offshore projects — Schedule for architectural doors
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSERVATIONS,
NOTIFICATION DES DROITS DE PROPRIÉTÉ DONT ILS
AURAIENT ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
© ISO 2025 INDUSTRIELLES, TECHNOLOGIQUES ET COM-MERCIALES,
AINSI QUE DU POINT DE VUE DES UTILISATEURS, LES
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE CONSIDÉRÉS
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
DU POINT DE VUE DE LEUR POSSI BILITÉ DE DEVENIR DES
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
NORMES POUVANT
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTATION
NATIONALE.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse Numéro de référence
ISO/FDIS 24203:2025(fr) © ISO 2025
ii
ISO/FDIS 24203:2025(fr)
Sommaire Page
Avant-propos .v
Introduction .vi
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Exigences de conception pour les portes architecturales . 2
4.1 Informations générales .2
4.1.1 Numéro d'identification .2
4.1.2 Numéro de la pièce ou de la zone .2
4.1.3 Nom de la pièce .2
4.1.4 Numéro de dessin .2
4.1.5 Porte intérieure ou extérieure .2
4.1.6 Porte étanche aux gaz .2
4.1.7 Porte étanche.2
4.1.8 Classement de résistance au feu .3
4.1.9 surpression du souffle .3
4.2 Détails des portes .3
4.2.1 Ouverture libre et découpe de la structure ou découpe du mur .3
4.2.2 Fonctionnement de l'ouverture .4
4.2.3 Méthode de fixation du cadre .4
4.2.4 Sens d'ouverture de la porte .5
4.2.5 Matériau du vantail et du cadre .5
4.2.6 Méthode de finition de la porte .5
4.2.7 Couleur de la porte .6
4.2.8 Type de seuil .6
4.2.9 Hauteur du seuil .6
4.2.10 Exigences en matière de ventilation .7
4.3 Accessoires .8
4.3.1 Panneau de vision .8
4.3.2 Ferme-porte automatique .9
4.3.3 Fonction de maintien en position ouverte .9
4.3.4 Butées de porte .10
4.3.5 Bloc-porte magnétique .10
4.3.6 Barre anti-panique .10
4.3.7 Plaque de bas de porte et plaque de protection des chariots .11
4.3.8 Verrous de sécurité pour porte à deux battants . 12
4.3.9 Linteau . 13
4.3.10 Rampe .14
4.3.11 Autres accessoires . 15
4.4 Système de verrouillage .16
4.4.1 Type de serrure .16
4.4.2 Porte-cadenas .16
4.4.3 Côté de la clé .17
4.5 Système pneumatique .17
4.5.1 Généralités .17
4.5.2 Interrupteur à clé pneumatique .17
4.5.3 Bouteille d'air comprimé de secours .18
4.5.4 Bouton-poussoir .19
4.5.5 Actionnement de la poignée pour le système pneumatique .19
4.6 Autres informations . . 20
4.6.1 Indice de bruit . 20
4.6.2 Masse de l'ensemble de la porte . 20
5 Relevé pour les portes architecturales .20
iii
ISO/FDIS 24203:2025(fr)
5.1 Généralités . 20
5.2 Cabine .21
5.3 Portes de bureaux adjacentes à un corridor . 22
5.4 Salle de bain privée. 23
5.5 Toilettes publiques . 25
5.6 Cuisine . 26
5.7 Salle à manger . 28
5.8 Buanderie . 29
5.9 Salle des batteries .31
5.10 Alimentation sans interruption (UPS) .32
5.11 Atelier . 34
5.12 Salle centrale de contrôle (CCR) . 35
5.13 Salle haute tension .37
Bibliographie .39
iv
ISO/FDIS 24203:2025(fr)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L'ISO attire l'attention sur le fait que la mise en application du présent document peut entraîner l'utilisation
d'un ou de plusieurs brevets. L'ISO ne prend pas position quant à la preuve, à la validité et à l'applicabilité de
tout droit de propriété revendiqué à cet égard. À la date de publication du présent document, l'ISO n'avait pas
reçu notification qu'un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d'avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L'ISO ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits de
propriété et averti de leur existence.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 67, Industries du pétrole et du gaz, y
compris les énergies à faible teneur en carbone.
Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent
document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l'adresse www.iso.org/fr/members.html.
v
ISO/FDIS 24203:2025(fr)
Introduction
En raison de l'absence d'exigences et de spécifications pour les relevés de porte et leurs éléments, les relevés
de portes de différents projets ne sont souvent pas compatibles entre eux, compte tenu des spécifications
particulières de chaque projet. Pour résoudre ce problème, il convient d'appliquer un relevé de portes unifié.
Le présent document vise à réduire le nombre et les variations des exigences au minimum nécessaire pour
établir une norme commune et globale fondée sur les normes et réglementations existantes.
Les principaux avantages sont la réduction des délais de livraison, la rationalisation et l'efficacité de
l'ingénierie et de la construction.
vi
PROJET FINAL Norme internationale ISO/FDIS 24203:2025(fr)
Industries du pétrole et du gaz, y compris les énergies à faible
teneur en carbone — Matériels de base pour les projets en
mer — Relevé pour les portes architecturales
1 Domaine d'application
Le présent document établit le formulaire des relevés de porte pour les projets en mer et fournit des
définitions des éléments énumérés pour les relevés de portes architecturales. Il couvre les portes
architecturales utilisées dans les zones de superstructures et les quartiers d'habitation pour les projets
pétroliers et gaziers en mer fixes ou flottants.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l'adresse https:// www .electropedia .org/
3.1
surpression du souffle
pression ou onde de choc se propageant rapidement dans l'atmosphère, avec une pression, une densité et
une vitesse de particules élevées
EXEMPLE Explosion et impact de vagues.
3.2
hauteur de l'hiloire
CH
hauteur entre le pont et la position de coupe pour l'installation du cadre de porte
3.3
loquet à mortaiser cylindrique
CML
serrure de porte qui peut ouvrir et fermer la porte en utilisant une clé de l'extérieur et en tournant un loquet
de l'intérieur
3.4
porte étanche aux gaz
porte solide et ajustée, conçue pour résister au passage de gaz ou d'air dans des conditions atmosphériques
normales
ISO/FDIS 24203:2025(fr)
3.5
loquet à mortaiser avec indicateur
IML
serrure de porte conçue de manière à ce que l'ouverture et la fermeture de la porte puissent être reconnues
de l'extérieur
3.6
loquet à mortaiser
ML
serrure de porte qui peut ouvrir et fermer la porte sans un cylindre de serrure
3.7
barre anti-panique
mécanisme de déverrouillage d'une porte, consistant en une barre métallique à ressort fixée horizontalement
ou verticalement sur la face avant (c'est-à-dire l'intérieur) de la porte et qui s'ouvre vers l'extérieur
3.8
porte étanche
porte capable d'empêcher la pénétration d'eau dans la structure au cours d'une exposition temporaire à l'eau
4 Exigences de conception pour les portes architecturales
4.1 Informations générales
4.1.1 Numéro d'identification
Les portes doivent être étiquetées, marquées et codées conformément à la spécification du projet.
4.1.2 Numéro de la pièce ou de la zone
Il convient d'indiquer le numéro de la pièce ou de la zone permettant d'identifier une pièce conformément à
la spécification du projet.
4.1.3 Nom de la pièce
Il convient de nommer la pièce de manière à reconnaître sa fonction, conformément à la spécification du projet.
4.1.4 Numéro de dessin
Le numéro de dessin pour la disposition de porte concernée doit être indiqué pour renvoyer à l'information
pertinente.
4.1.5 Porte intérieure ou extérieure
Dans un relevé de portes, les limites d'installation de la porte doivent être définies comme porte intérieure
ou porte extérieure.
4.1.6 Porte étanche aux gaz
Les portes étanches aux gaz doivent être marquées dans le relevé de portes et maintenir un différentiel de
pression entre les zones adjacentes, conformément à la spécification du projet. Si la porte doit être étanche
aux gaz, cela doit être signalé par une marque dans le relevé de portes afin de reconnaître la porte étanche
aux gaz.
4.1.7 Porte étanche
L'étanchéité des portes aux intempéries doit être signalée par une marque dans le relevé de portes. Étanche
aux intempéries signifie qu'aucune eau ne peut pénétrer dans l'unité, quelles que soient les conditions
ISO/FDIS 24203:2025(fr)
d'utilisation. Si la porte doit être étanche aux intempéries, cela doit être signalé par une marque dans le
relevé de portes afin de reconnaître les portes étanches aux intempéries.
4.1.8 Classement de résistance au feu
Le classement au feu d'une porte doit être défini par un plan d'intégrité au feu conforme à la spécification du
projet. Il est supposé que le classement de résistance au feu est conforme au chapitre II-2 de la Convention
internationale pour la sauvegarde de la vie humaine en mer (SOLAS), et qu'il est vérifié conformément au
Code international de 2010 pour l'application des méthodes d'essai au feu.
4.1.9 surpression du souffle
La surpression du souffle doit être définie conformément à la spécification du projet.
4.2 Détails des portes
4.2.1 Ouverture libre et découpe de la structure ou découpe du mur
Il convient que les dimensions de la découpe de la structure ou de la découpe du mur soient définies par le
fournisseur de la porte, en fonction de l'ouverture libre conformément aux spécifications du projet.
La Figure 1 représente l'illustration explicative de l'ouverture libre et de la découpe de la structure ou de la
découpe du mur, ainsi que de la hauteur de l'hiloire.
La porte doit avoir une ouverture libre d'au moins 700 mm de largeur et 2 050 mm de hauteur à partir du
plancher ou du pont.
La porte d'une salle de bains privée peut exceptionnellement avoir une largeur de 600 mm et une hauteur de
1 950 mm.
a) Vue en coupe horizontale b) Vue en coupe verticale
ISO/FDIS 24203:2025(fr)
Légende
1 largeur de découpe de la structure ou de découpe du mur
2 largeur de l'ouverture libre
3 hauteur de l'ouverture libre
4 hauteur de découpe de la structure ou de découpe du mur
5 hauteur de l'hiloire
6 cloison
7 pont
Figure 1 — Ouverture libre, découpe de la structure ou découpe du mur et hauteur de l'hiloire
4.2.2 Fonctionnement de l'ouverture
Il convient de déterminer le type de système d'ouverture en coopération avec le fournisseur de la porte, en
fonction des exigences de pression d'ouverture et du poids de chaque porte, conformément à la spécification
du projet. Pour un relevé de portes, les types de fonctionnements de l'ouverture doivent être les suivants:
— fonctionnement manuel;
— fonctionnement électrique;
— fonctionnement pneumatique;
— fonctionnement hydraulique.
Le système doit être activé par la poignée de la porte, sauf indication contraire dans le relevé.
4.2.3 Méthode de fixation du cadre
Les méthodes de fixation du cadre doivent être les suivantes:
— type boulonné;
— type soudé;
— type serré;
— type vissé.
Chaque type de méthode de fixation du cadre est représenté à la Figure 2.
a) Type boulonné b) Type soudé
c) Type serré d) Type vissé
Figure 2 — Méthodes de fixation du cadre
ISO/FDIS 24203:2025(fr)
4.2.4 Sens d'ouverture de la porte
Le sens d'ouverture de la porte pour la porte à charnières et la porte coulissante, ainsi que les symboles sont
définis comme suit:
— charnière à droite (HR);
— charnière à gauche (HL);
— porte double charnière avec premier vantail à droite (DHR);
— porte double charnière avec premier vantail à gauche (DHL);
— coulissant vers la droite (SR);
— coulissant vers la gauche (SL).
Le sens d'ouverture de la porte pour la porte à charnières et la porte coulissante est représenté à la Figure 3.
a) Charnière à droite (HR) b) Charnière à gauche (HL)
c) Porte double charnière avec premier vantail à d) Porte double charnière avec premier vantail à
droite (DHR) gauche (DHL)
e) Coulissant vers la droite (SR) f) Coulissant vers la gauche (SL)
Figure 3 — Fonctionnement de la porte – Vue en plan
4.2.5 Matériau du vantail et du cadre
Le choix des matériaux pour le vantail et le cadre de la porte doit comprendre les éléments suivants:
— acier inoxydable (SS);
— acier au carbone (CS);
— aluminium (AL).
4.2.6 Méthode de finition de la porte
Toutes les portes en acier au carbone doivent être peintes ou filmées conformément aux exigences du projet.
Les portes en acier inoxydable ne doivent pas être peintes, sauf indication contraire dans le relevé de portes.
Les portes en aluminium utilisées comme portes extérieures doivent être revêtues de manière appropriée
conformément aux exigences du projet.
ISO/FDIS 24203:2025(fr)
La méthode de finition de la porte doit être définie comme suit:
— peinture: le vantail et le cadre de la porte doivent être peints conformément aux normes du fabricant;
— film: le vantail et le cadre de la porte doivent être revêtus de polychlorure de vinyle (PVC) conformément
à la norme du fabricant.
4.2.7 Couleur de la porte
Il convient de définir les couleurs des parties intérieure et extérieure de la porte et du cadre, comme cela est
indiqué à la Figure 4, conformément à la spécification du projet.
Légende
1 partie extérieure
2 partie intérieure
3 vantail
4 cadre
Figure 4 — Schéma de référence pour la partie intérieure, la partie extérieure et le cadre
4.2.8 Type de seuil
Les types de seuils suivants doivent être appliqués:
— seuil fixe;
— seuil amovible.
— pas de seuil.
4.2.9 Hauteur du seuil
Il convient de définir la hauteur maximale du seuil conformément à la définition donnée à la Figure 5.
ISO/FDIS 24203:2025(fr)
Légende
1 hauteur de l'appui
2 hauteur maximale du seuil
3 hauteur du seuil
4 niveau de finition du plancher
5 pont
Figure 5 — Hauteur de seuil et hauteur d'appui
4.2.10 Exigences en matière de ventilation
La ventilation de la porte doit être spécifiée comme suit:
— porte à persiennes;
— porte à espace d'air.
Les portes à persiennes, comme cela est indiqué à la Figure 6, sont normalement intégrées dans des parois
à claire-voie qui assurent la ventilation naturelle des zones intérieures. Les portes à persiennes doivent être
conçues de manière à maximiser le passage de l'air à travers les persiennes, tout en réduisant le plus possible
la pénétration de l'eau à l'intérieur.
Une porte à espace d'air présente un espace entre l'appui de la porte et le bas du vantail de la porte. Cet
espace permet une bonne circulation de l'air et un bon drainage, aide à prévenir l'accumulation d'humidité
et garantit que la porte peut pivoter librement sans obstruction.
ISO/FDIS 24203:2025(fr)
Figure 6 — Exemple de type de ventilation sur une porte à persiennes
4.3 Accessoires
4.3.1 Panneau de vision
Des panneaux de vision doivent être installés si cela est exigé pour des raisons d'orientation ou de sécurité.
Ils sont généralement utilisés pour les portes des salles à manger et les portes des couloirs et des escaliers.
Les panneaux de vision doivent être positionnés de manière à assurer une bonne visibilité à travers le
panneau lors de l'ouverture de la porte. Pour ce faire, il peut être exigé de décentrer le panneau de vision
dans le vantail de la porte.
Les panneaux de vision doivent faire partie intégrante de la porte certifiée. La surface vitrée peut être de
400 mm × 400 mm ou de 200 mm × 500 mm (largeur × hauteur) et être constituée de verre de sécurité
trempé, comme cela est représenté à la Figure 7. Les panneaux de vision doivent être installés de manière à
ne pas entraver la fonction d'étanchéité de la porte coulissante.
ISO/FDIS 24203:2025(fr)
Figure 7 — Exemples de panneau de vision sur une porte
4.3.2 Ferme-porte automatique
Un ferme-porte automatique (autofermeture) doit assurer la fermeture automatique de la porte sans force
extérieure après l'ouverture de la porte.
Un exemple de ferme-porte automatique général est représenté à la Figure 8.
Figure 8 — Exemple de ferme-porte automatique
4.3.3 Fonction de maintien en position ouverte
Lors de l'application d'un ferme-porte automatique, il convient d'envisager une fonction de maintien en
position ouverte ou un accessoire supplémentaire tel qu'un dispositif d'arrêt de porte. La Figure 9 représente
un type général de dispositif d'arrêt de porte.
ISO/FDIS 24203:2025(fr)
Figure 9 — Exemple de dispositif d'arrêt de porte
4.3.4 Butées de porte
L'objectif d'une butée de porte appliquée contre un mur ou un pont est d'éviter que le battant de la porte
n'endommage la surface du mur ou un autre objet.
Des exemples de butées de porte sont représentés à la Figure 10.
Figure 10 — Exemples de butées de porte
4.3.5 Bloc-porte magnétique
Un bloc-porte magnétique, relié au système d'incendie et de gaz, doit être prévu pour certaines portes de
couloir qui restent ouvertes dans le cadre d'une utilisation normale, conformément à la spécification du
projet. Les bloc-portes doivent être munis d'un bouton de déblocage manuel.
4.3.6 Barre anti-panique
Une barre anti-panique est un mécanisme de déverrouillage d'une porte, constitué d'une barre métallique à
ressort fixée horizontalement ou verticalement sur la face avant de la porte (le côté de la porte qui s'ouvre
vers l'extérieur), comme cela est représenté à la Figure 11.
ISO/FDIS 24203:2025(fr)
Figure 11 — Exemple de barre anti-panique
4.3.7 Plaque de bas de porte et plaque de protection des chariots
Les portes à charnières situées dans les zones de circulation importantes doivent être munies d'une plaque
de bas de porte de 300 mm de hauteur et d'une plaque de protection des chariots de 800 mm de hauteur en
acier inoxydable, comme cela est représenté à la Figure 12.
Les plaques de bas de porte et les plaques de protection des chariots doivent être fixées mécaniquement
avec des fixations encastrées. Il ne doit pas y avoir d'arêtes vives ou saillantes.
ISO/FDIS 24203:2025(fr)
a) Plaque de bas de porte b) Plaque de protection des chariots
Figure 12 — Exemples de plaque de bas de porte et de plaque de protection des chariots
4.3.8 Verrous de sécurité pour porte à deux battants
Pour un ensemble de portes à deux battants, les verrous de sécurité sont montés sur l'angle du vantail passif
de la porte, face au vantail actif. Lorsque le vantail actif est ouvert, le pêne est désengagé, ce qui le rétracte du
cadre et permet au vantail passif de la porte de s'ouvrir librement, comme cela est représenté à la Figure 13.
Il existe deux types de verrous de sécurité pour une porte à deux battants: le verrou de sécurité automatique
et le verrou de sécurité manuel. Le verrou de sécurité manuel est généralement utilisé en l'absence de
demande spécifique de la part du propriétaire.
ISO/FDIS 24203:2025(fr)
Légende
1 verrous de sécurité manuels
2 vantail passif de la porte
3 vantail actif de la porte
Figure 13 — Exemple de verrous de sécurité pour porte à deux battants
4.3.9 Linteau
Il convient d'installer un linteau pour empêcher l'afflux d'eau de pluie.
Un exemple de linteau est représenté à la Figure 14.
ISO/FDIS 24203:2025(fr)
Figure 14 — Exemple de linteau
4.3.10 Rampe
Pour assurer le bon déplacement d'un chariot ou d'un diable, il convient d'installer une rampe de manière
permanente ou temporaire, comme cela est représenté à la Figure 15.
ISO/FDIS 24203:2025(fr)
Légende
1 niveau de finition du plancher
2 pont en acier
3 rampe
Figure 15 — Exemple de rampe
4.3.11 Autres accessoires
Les autres accessoires sont résumés ci-dessous:
— limiteur d'ouverture de porte (ajusteur);
— sélecteur de porte pour porte à doubles battants;
— boîtier bris de glace;
— poignée de tirage;
— interrupteur à câble;
— interrupteur au niveau du genou.
ISO/FDIS 24203:2025(fr)
4.4 Système de verrouillage
4.4.1 Type de serrure
Il convient de définir les types de serrure dans la porte CML, ML et IML, comme cela est représenté à la
Figure 16.
a) CML (cylinder mortise latch, loquet à mortaiser cylindrique)
b) ML (mortise latch, loquet à mortaiser)
c) IML (indication mortise latch, loquet à mortaiser avec indicateur)
Figure 16 — Système de verrouillage d'une porte
4.4.2 Porte-cadenas
Un porte-cadenas est normalement installé sur une porte en acier dans la partie exposée aux intempéries et
il est utilisé en conjonction avec une serrure cylindrique, comme cela est représenté à la Figure 17.
ISO/FDIS 24203:2025(fr)
Figure 17 — Exemple de porte-cadenas
4.4.3 Côté de la clé
Le côté de la clé doit être clairement défini dans le relevé de portes, comme cela est représenté à la Figure 18.
Légende
1 côté poussoir
2 côté charnière
3 côté opposé au rail
4 côté du rail
Figure 18 — Côté de la clé pour la porte à charnières et la porte coulissante
4.5 Système pneumatique
4.5.1 Généralités
Il convient que les systèmes pneumatiques pour les portes soient des systèmes mécaniques qui utilisent
du gaz ou de l'air comprimé. Conformément à la spécification du projet, il convient d'utiliser les fonctions
pneumatiques spécifiées en 4.5.2 à 4.5.5 pour les portes.
4.5.2 Interrupteur à clé pneumatique
L'interrupteur à clé est l'un des modes de fonctionnement des portes coulissantes pneumatiques. Ce mode
s'applique principalement aux zones à accès restreint.
ISO/FDIS 24203:2025(fr)
La clé est amovible dans une seule position. En retirant la clé, les systèmes pneumatiques sont rendus
inopérants.
a) Une porte avec interrupteur à clé pneumatique est actionnée par une clé certifiée uniquement, comme
représenté à la Figure 19, b.
b) Un interrupteur à clé pneumatique est un mécanisme de commutation (système d'ouverture) actionné
uniquement par une clé certifiée, comme représenté à la Figure 19.
a) Interrupteur à clé b) Poignée avec interrupteur à clé
Figure 19 — Exemples d'interrupteur à clé pour système pneumatique
4.5.3 Bouteille d'air comprimé de secours
Les portes pneumatiques situées dans les voies d'évacuation doivent être équipées de bouteilles d'air
comprimé de secours (réservoirs) pour permettre l'activation complète (ouverture et fermeture) des portes
en cas de défaillance de l'alimentation principale en air.
Il convient d'utiliser une bouteille d'air comprimé de secours, telle que représentée à la Figure 19, pour
maintenir le fonctionnement de la porte pendant la période exigée lorsque l'alimentation en air est coupée.
ISO/FDIS 24203:2025(fr)
Légende
1 bouton-poussoir
2 bouteille d'air comprimé de secours
Figure 20 — Exemple de bouton-poussoir et de bouteille d'air comprimé de secours pour un système
pneumatique
4.5.4 Bouton-poussoir
Un bouton-poussoir est un mécanisme de commutation simple qui permet de contrôler l'ouverture de
la porte par un système pneumatique, comme cela est représenté à la Figure 20. Il s'agit d'une méthode
courante et pratique pour contrôler l'ouverture des portes.
4.5.5 Actionnement de la poignée pour le système pneumatique
L'actionnement de la poignée est une méthode de base pour faire coulisser pneumatiquement la porte,
comme cela est représenté à la Figure 21. Lorsque le levier est actionné, le vérin de la porte se remplit d'air,
ce qui entraîne l'ouverture de la porte.
Une fois le temps d'ouverture écoulé, la porte se referme automatiquement.
ISO/FDIS 24203:2025(fr)
Figure 21 — Exemple d'actionnement de la poignée pour un système pneumatique
4.6 Autres informations
4.6.1 Indice de bruit
Les portes dotées d'un indice de bruit doivent, au minimum, respecter la même exigence de réduction du
bruit que la division dans laquelle elles sont installées. Une valeur de réduction de bruit inférieure pour la
porte peut être acceptée s'il peut être prouvé que l'ensemble de la porte satisfait à la valeur de réduction du
bruit exigée pour la division.
4.6.2 Masse de l'ensemble de la porte
Il convient d'indiquer la masse de l'ensemble de la porte en kilogrammes.
5 Relevé pour les portes architecturales
5.1 Généralités
Le présent article spécifie le relevé pour les portes de superstructures et de quartiers d'habitation.
Les éléments suivants doivent être pris en compte pour les relevés de portes architecturales.
— Il convient d'indiquer séparément les éléments définis par la disposition des compartiments, tels que
l'étanchéité aux intempéries, l'étanchéité aux gaz, le classement de résistance au feu et l'indice de
surpression du souffle en fonction des spécifications du projet et des exigences du propriétaire.
— La découpe de la structure ou la découpe du mur doit être définie séparément en fonction des limites
d'installation de la porte.
— Il convient généralement d'utiliser le type de vis comme type de fixation du cadre pour une porte sur un
panneau mural.
— Conformément à la demande de l'opérateur (c'est-à-dire le signe d'ouverture de la porte pour le nettoyage
de la pièce), l'application d'un dispositif de maintien en position ouverte peut être envisagée pour une
cabine pour deux (2) personnes.
— Conformément aux spécifications du projet en ce qui concerne la couleur de la pièce et des limites, la
couleur de la porte à peindre doit être décidée.
ISO/FDIS 24203:2025(fr)
5.2 Cabine
Le relevé de portes spécifié dans le Tableau 1 s'applique aux portes des cabines.
Tableau 1 — Relevé de portes recommandé pour les portes des cabines
Élément Recommandé Remarque
Numéro d'identification -
- Conformément à la spécifi-
Numéro de la pièce/zone cation
- Conformément à la spécifi-
Nom de la pièce cation
Numéro de dessin – disposition des portes -
Interne, externe Interne
Porte étanche aux gaz -
Porte étanche -
Classement de résistance au feu -
Surpression du souffle (MPa) -
Largeur 750 Au minimum.
Ouverture libre (mm)
Hauteur 2 050 Au minimum.
Largeur -
Découpe de la structure/du mur (mm) Hauteur -
Hauteur de l'hiloire -
Fonctionnement de l'ouverture Manuel
Fixation du cadre Type vissé
a b
Sens d'ouverture de la porte HR ou HL
Matériau du vantail/cadre (CS, SS, AL) CS
Le PVC peut être considéré
État de surface Peinture comme conforme à la spéci-
fication.
À l'intérieur - Conformément à la spécifi-
cation
Diamètre - Conformément à la spécifi-
Couleur
cation
Cadre - Conformément à la spécifi-
cation
Type de seuil Fixe
Hauteur maximale du seuil (mm) -
Ventilation Non requis
Accessoires
Panneau de vision Non appliqué
Ferme-porte automatique Appliqué
Fonction de maintien en position ouverte Non appliqué
Butée de porte Non appliqué
Bloc-porte magnétique Non appliqué
Barre anti-panique Non appliqué
Plaque de bas de porte ou plaque de protection des chariots Non appliqué
Verrous de sécurité pour porte à deux battants Non appliqué
a
Charnière à droite.
b
Charnière à gauche.
ISO/FDIS 24203:2025(fr)
TTabableleaauu 1 1 ((ssuuiitte)e)
Élément Recommandé Remarque
Linteau Non appliqué
Rampe Non appliqué
Système de verrouillage
Type de serrure (CML, ML, IML) CML
Porte-cadenas Non appliqué
Côté de la clé Côté poussoir
Système pneumatique
Interrupteur à clé pneumatique Non appliqué
Bouteille d'air comprimé de secours Non appliqué
Bouton-poussoir Non appliqué
Actionnement de la poignée pour le système pneumatique Non appliqué
Autres informations
Niveau sonore (Rw, dB(A) minimal) -
Masse de l'ensemble de la porte (kg) -
a
Charnière à droite.
b
Charnière à gauche.
5.3 Portes de bureaux adjacentes à un corridor
L'horaire des portes spécifié dans le Tableau 2 s'applique aux portes de bureaux adjacentes à un corridor.
Tableau 2 — Relevé de portes recommandé pour
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
