ISO/R 1480:1970

Hexagon head tapping screws — Inch series

Vis à tôle à tête hexagonale — Série inches

General Information

• Status: Withdrawn
• Publication Date: 30-Sep-1970
• Withdrawal Date: 30-Sep-1970
• ICS: 21.060.10 - Bolts, screws, studs
• Technical Committee: ISO/TC 2 - Fasteners
• Drafting Committee: ISO/TC 2 - Fasteners
• Current Stage: 9599 - Withdrawal of International Standard
• Completion Date: 01-Jul-1984

Standards Content (Sample)

UDC 621.882.221.082.8
Ref. No. : ISO/R 1480-1970 (E)
IS0
I NT ERN AT1 ON A L ORGAN IZ AT1 O N FOR STAN DAR DI ZATl O N
IS0 RECOMMENDATION
R 1480
HEXAGON HEAD TAPPING SCREWS
INCH SERIES
1 st EDITION
October 1970
COPYRIGHT RESERVED
The copyright of IS0 Recommendations and IS0 Standards
belongs to IS0 Member Bodies. Reproduction of these
in any country, may be authorized therefore only
documents,
by the national standards organization of that country, being
a member of ISO.
For each individual country the only valid standard is the national standard of that country.
Printed in Switzerland
Also issued in French and Russian. Copies to be obtained through the national standards organizations.

---------------------- Page: 1 ----------------------
-2- ISO/R 1480-1970 fE1
I SO Recommendation R 1480 October 1970
HEXAGON HEAD TAPPING SCREWS
INCH SERIES
This IS0 Recommendation specifies dimensions of hexagon head tapping screws, inch series, and provides
a system of standard lengths, i.e. recommended combinations of thread size and nominal length.
2. DIMENSIONS
Principal dimensions are given in the Table opposite. For thread dimensions and thread ends see IS0 Recom-
mendation R 1478, Tapping screw thread - Dimensions in millimetres and inches.
Nominal sizes of series I should be preferred.
Shape of indentation
optional
hl' I
k I
- -
a Flat end (type B)

---------------------- Page: 2 ----------------------
-3- ISO/R 1480-1970 (E)
TABLE - Principal dimensions
Dimensions in inches
The s
...

CDU 621.882.211.0828
Réf. NO : ISO/R 1480-1970 (F)
IS0
ORGAN I SAT I ON INTERN AT1 ON A LE DE
NORM A LI SAT1 ON
R ECO M M A N D AT1 O N I SO
R 1480
VIS À TÔLE À TÊTE HEXAGONALE
SÉRIE INCHES
iere EDITION
Octobre 1970
REPRODUCTION INTERDITE
Le droit de reproduction des Recommandations IS0 et des Normes
IS0 est la propriété des Comités Membres de I’ISO. En conSe
quence, dans chaque pays, la reproduction de ces documents ne
peut être autorisée que par l’organisation nationale de normali-
sation de ce pays, membre de I’ISO.
Seules les normes nationales sont valables dans leurs pays respectifs.
Imprimé en Suisse
Ce document est également édité en anglais et en russe. I1 peut être obtenu auprès des organisations
nationales de normalisation.

---------------------- Page: 1 ----------------------
-2- ISO/R 1480-1970 (F)
Recommandation IS0 R 1480 Octobre 1970
VIS À TOLE À TETE HEXAGONALE
SÉRIE INCHES
1. OBJET
La présente Recommandation IS0 spécifie les dimensions des vis à tôle à tête hexagonale, série en inches, et
indique un système de longueurs normalisées, c’est-à-dire des combinations recommandées de diamètre
de filetage et de longueur normalisées.
2. DIMENSIONS
Les dimensions principales sont données dans le Tableau ci-contre. Pour les dimensions du filetage et des extré-
mités des vis, voir la Recommandation ISO/R 1478, Filetage de vis à tôle - Dimensions en millimètres et en inches.
Employer de préférence la série I.
Forme de l’empreinte
au choix
n
a d P(Pas)
Bout plat (type B)
Bout pointu (type AB)
i

---------------------- Page: 2 ----------------------

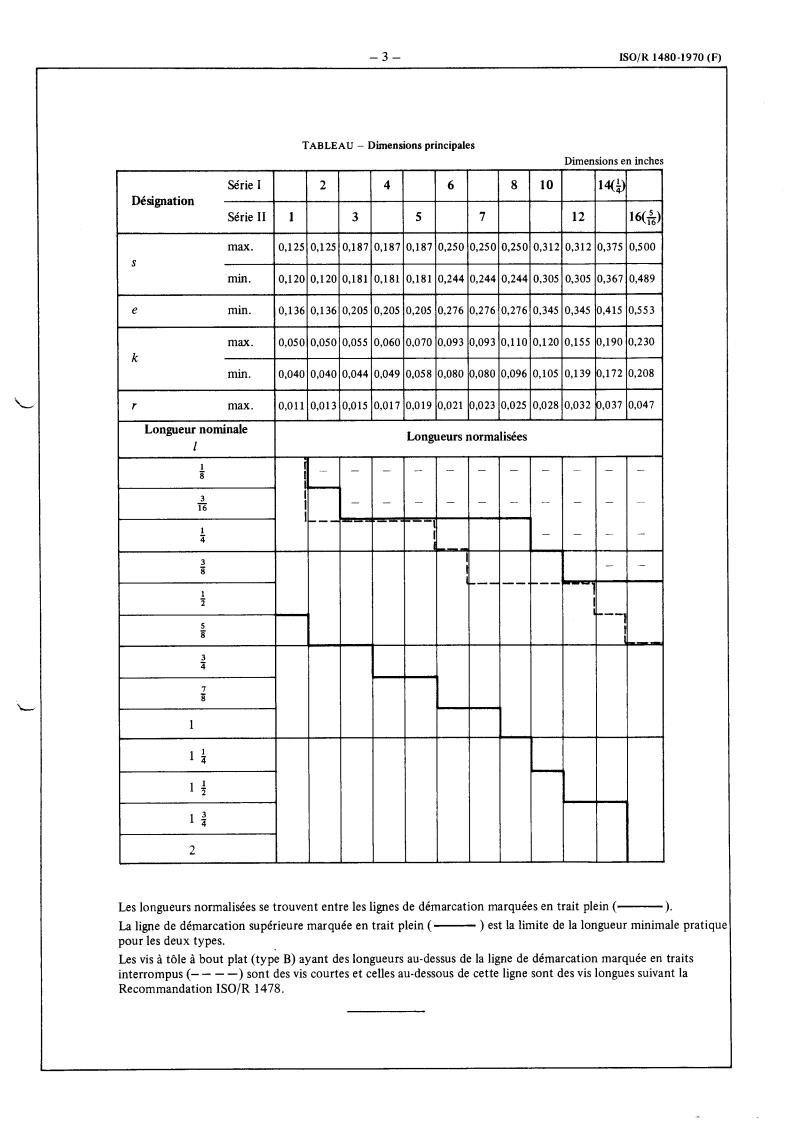

-3- ISO/K 1480-1970 (F)
0,040 0,040 0,044 0,049 0,058 0,080 0,080 0,096 0,105 0,139 0,172 0,208
min.
0,011 0,013 0,015 0,017 0,019 0,021 0,023 0,025
...
