ISO 8738:1986

• Abstract:

  Specifies the characteristics of products according to ISO 2340 and ISO 2341; includes nominal sizes from 3 mm up to and including 100 mm as well as specifications with reference to International Standards; gives an example for the designation.

• Status: Published
• Publication Date: 05-Nov-1986
• ICS: 21.060.30 - Washers, locking elements
• Technical Committee: ISO/TC 2 - Fasteners
• Drafting Committee: ISO/TC 2/WG 13 - Washer and non-threaded fasteners
• Current Stage: 9093 - International Standard confirmed
• Start Date: 24-Jun-2022
• Completion Date: 29-Aug-2026

Overview

ISO 8738:1986 specifies the requirements for plain washers for clevis pins, classified as Product Grade A. This international standard applies to plain washers manufactured in accordance with ISO 2340 and ISO 2341, covering nominal sizes from 3 mm up to and including 100 mm. The standard defines critical characteristics such as dimensions, tolerances, material properties, and surface finishes to ensure compatibility and performance in mechanical assemblies involving clevis pins.

Developed by ISO Technical Committee 2, responsible for fasteners, ISO 8738:1986 provides consistent specifications for washers used on the side of clevis pin holes. This standard promotes interchangeability, reliability, and quality in fastening systems involving articulation pins.

Key Topics

• Scope and Application
  Plain washers under this standard are intended specifically for use with clevis pins, either headed or unheaded (per ISO 2340 and ISO 2341). They are to be positioned on the hole side of the pins to effectively distribute load and prevent damage or loosening.

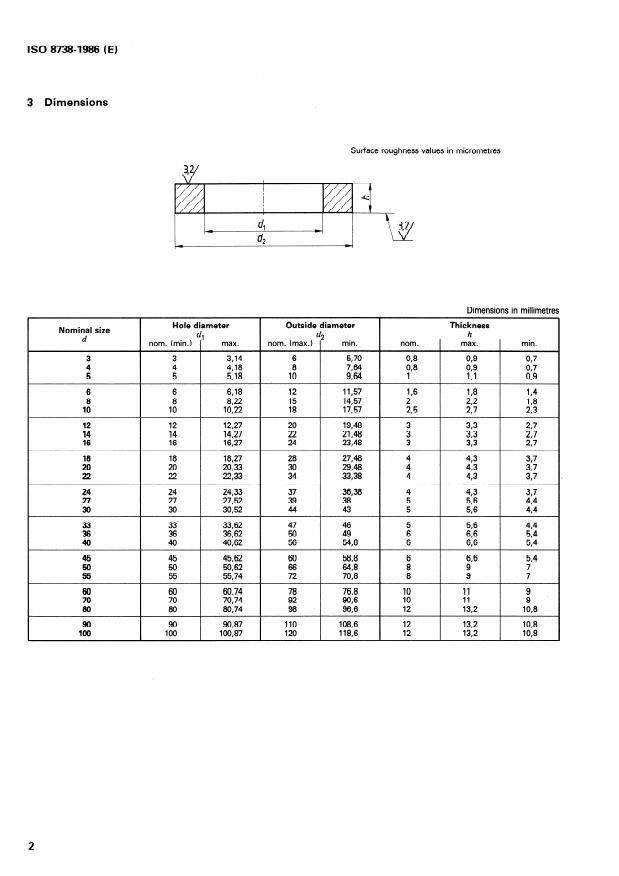

• Dimensions and Tolerances
  Detailed specifications include:

  • Washer hole diameter to match nominal clevis pin diameters from 3 mm to 100 mm
  • External diameters and thickness dimensions with specified minimum and maximum limits
  • Surface roughness requirements for optimal fit and function
  • Compliance with ISO 4759-3 for product tolerances (Classes A and C)

• Material and Hardness
  The standard mandates carbon steel with a hardness range of 160 to 250 HV (Hardness Vickers), ensuring durability and wear resistance. Alternative materials can be agreed upon between client and supplier.

• Surface Finish and Coating
  Preferred finishes include:

  • Black oxide
  • Phosphating layers
  • Electroplated zinc coatings with chromate conversion (per ISO 2081 and ISO 4520)
    These coatings enhance corrosion resistance and service life under various environmental conditions.

• Quality and Inspection
  Washers must be free from burrs, irregularities, or any defects detrimental to mechanical performance. Inspection and acceptance follow the procedures outlined in ISO 3269.

• Designation Example
  A plain washer of nominal diameter 8 mm and hardness 160 HV is designated as:
  Rondelle ISO 8738 - 8 - 16OHV

Applications

Plain washers for clevis pins under ISO 8738:1986 are widely used in:

• Mechanical linkages and joints where clevis pins enable articulation or rotation
• Automotive and aerospace assemblies requiring precise fastening and load distribution
• Heavy machinery and industrial equipment for reliable pin retention and wear protection
• Construction and agricultural machinery utilizing clevis pins in link arms and attachments

Their standardized dimensions and materials ensure compatibility with corresponding clevis pins, improving assembly efficiency and reducing maintenance downtime.

Related Standards

• ISO 2340 – Clevis pins without heads: Defines dimensions and characteristics of unheaded clevis pins compatible with these washers.
• ISO 2341 – Clevis pins with heads: Covers headed clevis pins designed to work with Grade A washers.
• ISO 4759-3 – Fastener tolerances: Specifies tolerances for washers, bolts, nuts in product Grades A and C.
• ISO 2081 – Zinc electroplated coatings on steel: Relevant for protective zinc layers on washers.
• ISO 4520 – Chromate conversion coatings: Governs chromate treatments over zinc coatings for corrosion resistance.
• ISO 3269 – Fastener acceptance inspection: Standardizes quality control procedures for washers and other fasteners.

Summary

ISO 8738:1986 provides a comprehensive framework for manufacturing and utilizing plain washers for clevis pins with assured quality, precise dimensions, and appropriate surface protection. This standard is essential for engineers, manufacturers, and quality inspectors engaged in assembling mechanical systems with clevis pins, ensuring longevity, safety, and interchangeability in industrial applications.

International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION*MEWYHAPO~HAR OPI-AHM3AUMR fl0 CTAHAAPTbl3A~Wl.ORGANISATlON INTERNATIONALE DE NORMALISATION
Plain washers for clevis pins - Product grade A
Rondelles plates pour axes d’articulation - Grade A
First edition - 1986-11-01
UDC 621.882.4 Ref. No. ISO 8738-1986 (EI
hinge Pins, washers, plain washers, specifications, dimensions, designation.
Descriptors : fasteners,
v, Price based on 3 pages

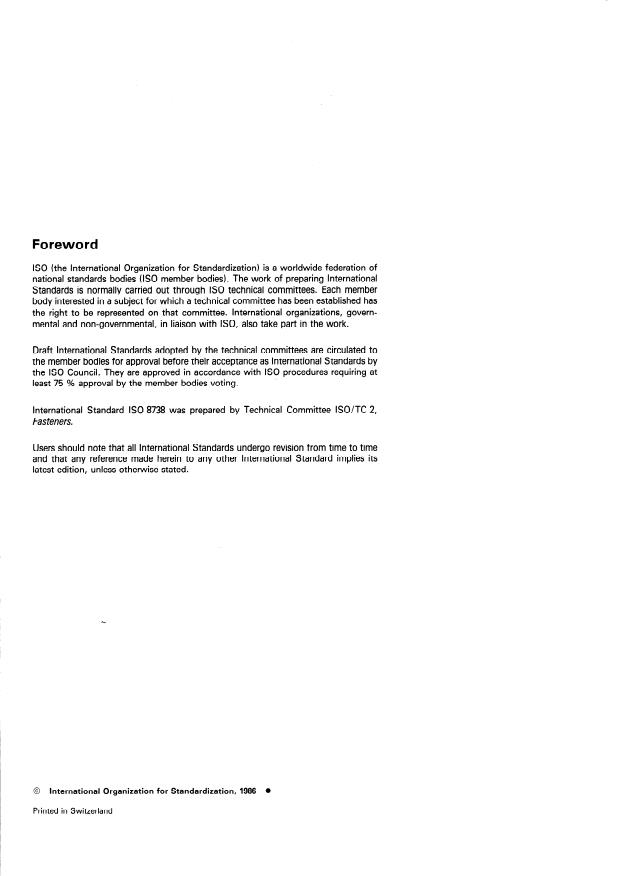

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards bodies (ISO member bodies). The work of preparing International
Standards is normally carried out through ISO technical committees. Esch member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council. They are approved in accordance with ISO procedures requiring at
least 75 % approval by the member bodies voting. .
International Standard ISO 8738 was prepared by Technical Committee ISO/TC 2,
Fas teners.
Users should note that all International Standards undergo revision from time to time
and that any reference made herein to any other International Standard implies its
latest edition, unless otherwise stated.
0 International Organkation for Standardkation, 1986
Printed in Switzerland
ISO 87384986 (E)
INTERNATIONAL STANDARD
Plain wa.shers for clevis pins - Product grade A
1 Scope and field of application
This International Standard specifies the characteristics of plain washers for clevis pins according to ISO 2340 and ISO 2341.
Plain washers in accordance with this International Standard shall be used on the cotter pin end only.
2 References
ISO 2081, Metallic coatings - Electropla ted cos tings o f zinc on iron or s teel.
ISO 2340, Clevis pins without head.
ISO 2341, Clevis pins with head.
ISO 3269, Fasteners - Acceptance inspection.
ISO 4520, Chroms te conversion coatings on electroplated zinc and Cadmium coatings.
Part 3 : Washers for metric bolts, screws and nuts with thread diameters from 1 up to and
...

Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATlON*MEIKAYhAPOfl”AR OPrAHM3AUMR Il0 CTAH~APTbl3A~MM~ORGANISATlON INTERNATIONALE DE NORMALISATION
Rondelles plates pour axes d’articulation - Grade A
Plain washers for clevis pins - Product grade A
Première édition - 1986-11-01
CDU 621.882.4 Mf. no : ISO 8738-1986 (FI
axe d’articulation, rondelle, rondelle plate, spécification, dimension, désignation.
Descripteurs : élément de fixation,
Prix basé sur 3 pages

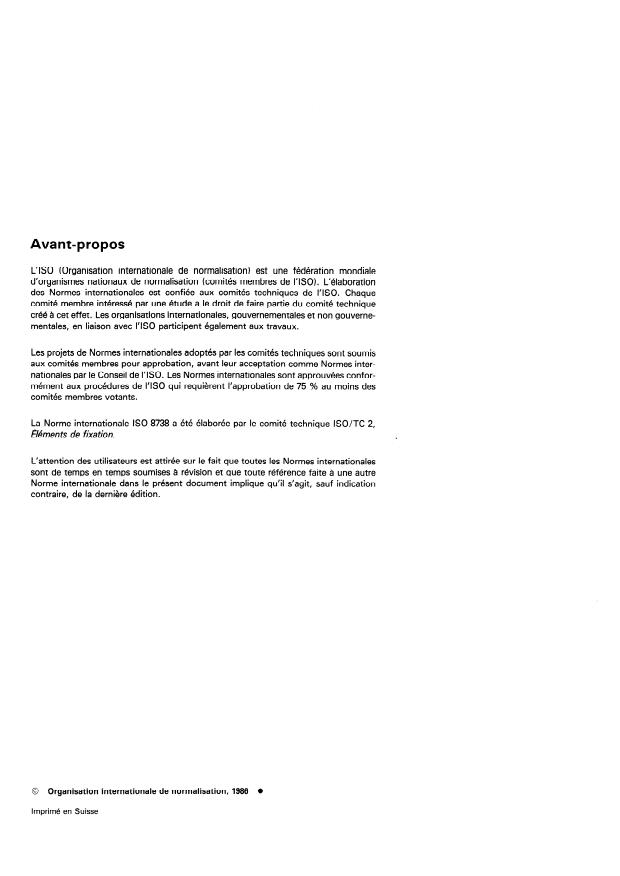

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 8738 a été élaborée par le comité technique ISO/TC 2,
&men ts de fixation.
.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la dernière édition.
0 Organisation internationale de normalisation, 1986
Imprimé en Suisse
NORME INTERNATIONALE ISO 8738-1986 (F)
Rondelles plates pour axes d’articulation - Grade A
1 Objet et domaine d’application
La présente Norme internationale spécifie les caractéristiques des rondelles plates de grade A pour axes d’articulation conformes à
I’ISO 2340 et a I’ISO 2341.
Les rondelles plates conformes à la présente Norme internationale doivent être utilisées du côté des trous de goupilles.
2 Références
ISO 2081, Revêtements métalliques - Dépôts électrolytiques de zinc sur fer ou acier.
ISO 2340, Axes d’articulation sans tête.
ISO 2341, Axes d’articulation avec tête.
ISO 3269, Élements de fixation - Contrôle de réception.
ISO 4520, Couches de conversion au chromate sur les dépôts électrolytiques de zinc et de cadmium.
ISO 475913, Tolérances pour les elements de fixation - Partie 3 : Rondelles pour boulons, vis et écrous
...

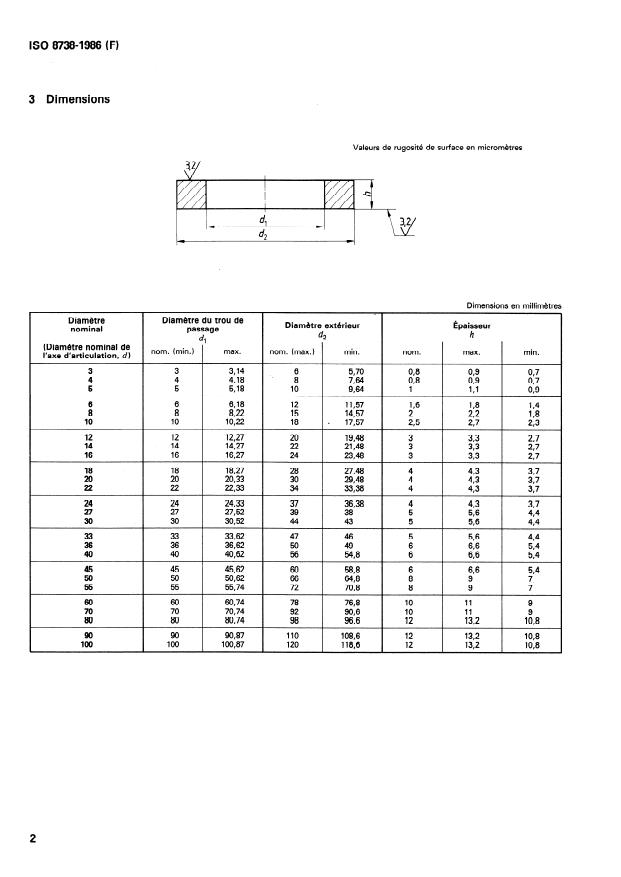

Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATlON*MEIKAYhAPOfl”AR OPrAHM3AUMR Il0 CTAH~APTbl3A~MM~ORGANISATlON INTERNATIONALE DE NORMALISATION
Rondelles plates pour axes d’articulation - Grade A
Plain washers for clevis pins - Product grade A
Première édition - 1986-11-01
CDU 621.882.4 Mf. no : ISO 8738-1986 (FI
axe d’articulation, rondelle, rondelle plate, spécification, dimension, désignation.
Descripteurs : élément de fixation,
Prix basé sur 3 pages
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 8738 a été élaborée par le comité technique ISO/TC 2,
&men ts de fixation.
.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la dernière édition.
0 Organisation internationale de normalisation, 1986
Imprimé en Suisse
NORME INTERNATIONALE ISO 8738-1986 (F)
Rondelles plates pour axes d’articulation - Grade A
1 Objet et domaine d’application
La présente Norme internationale spécifie les caractéristiques des rondelles plates de grade A pour axes d’articulation conformes à
I’ISO 2340 et a I’ISO 2341.
Les rondelles plates conformes à la présente Norme internationale doivent être utilisées du côté des trous de goupilles.
2 Références
ISO 2081, Revêtements métalliques - Dépôts électrolytiques de zinc sur fer ou acier.
ISO 2340, Axes d’articulation sans tête.
ISO 2341, Axes d’articulation avec tête.
ISO 3269, Élements de fixation - Contrôle de réception.
ISO 4520, Couches de conversion au chromate sur les dépôts électrolytiques de zinc et de cadmium.

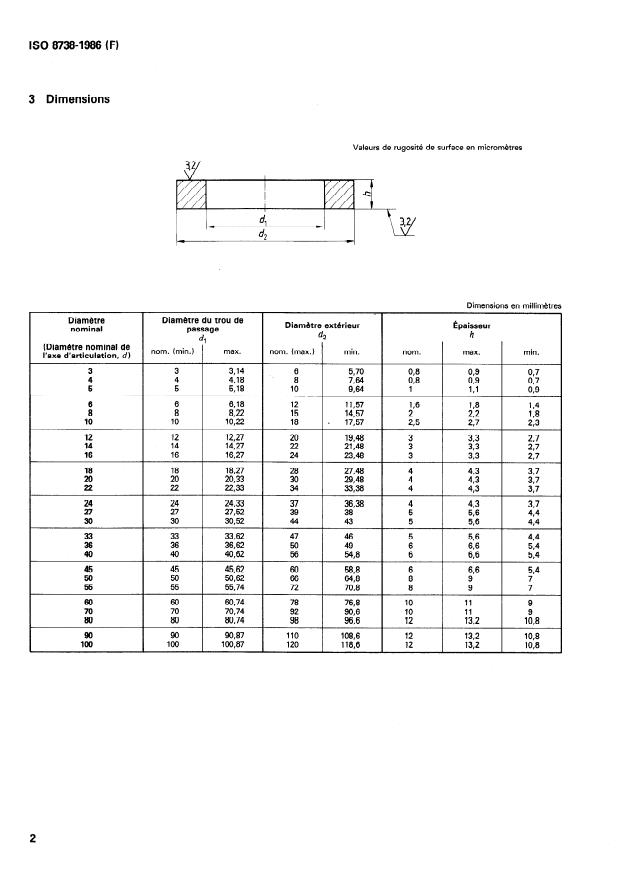

ISO 475913, Tolérances pour les elements de fixation - Partie 3 : Rondelles pour boulons, vis et écrous
...
