Standards Content (sample)

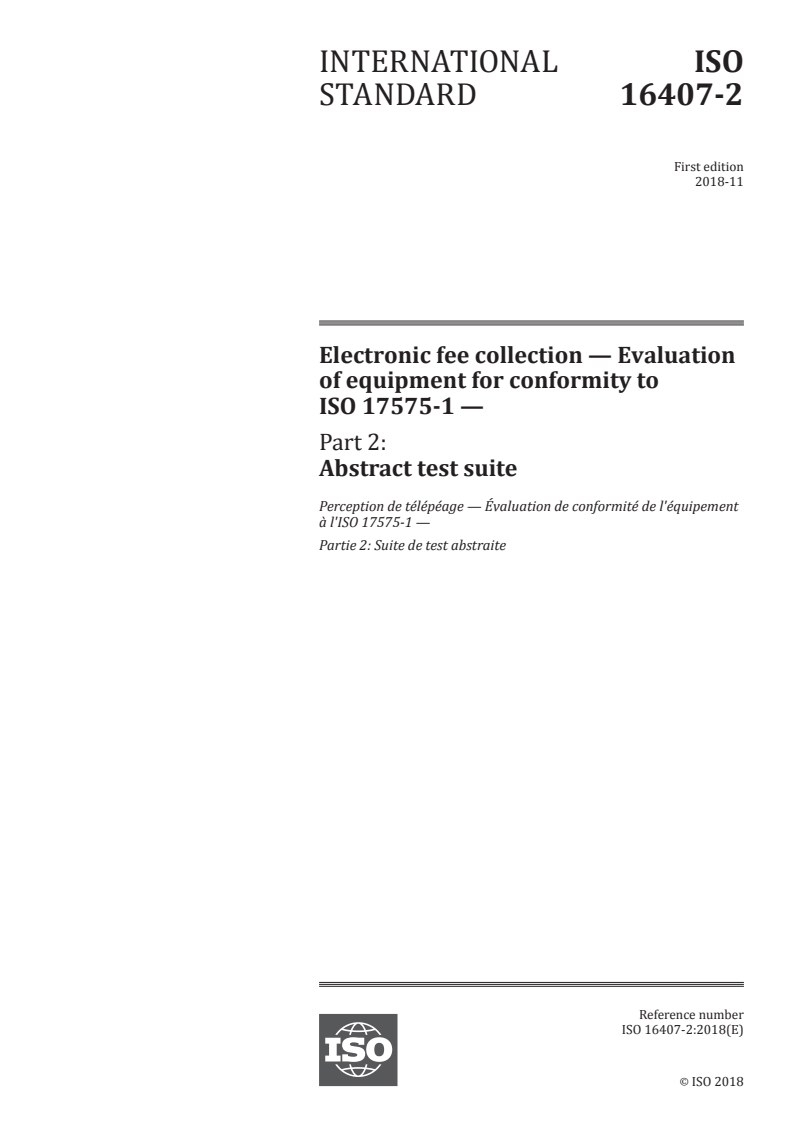

INTERNATIONAL ISO
STANDARD 16407-2
First edition
2018-11
Electronic fee collection — Evaluation
of equipment for conformity to
ISO 17575-1 —
Part 2:
Abstract test suite
Perception de télépéage — Évaluation de conformité de l'équipement
à l'ISO 17575-1 —
Partie 2: Suite de test abstraite
Reference number
ISO 16407-2:2018(E)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 16407-2:2018(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2018

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 16407-2:2018(E)

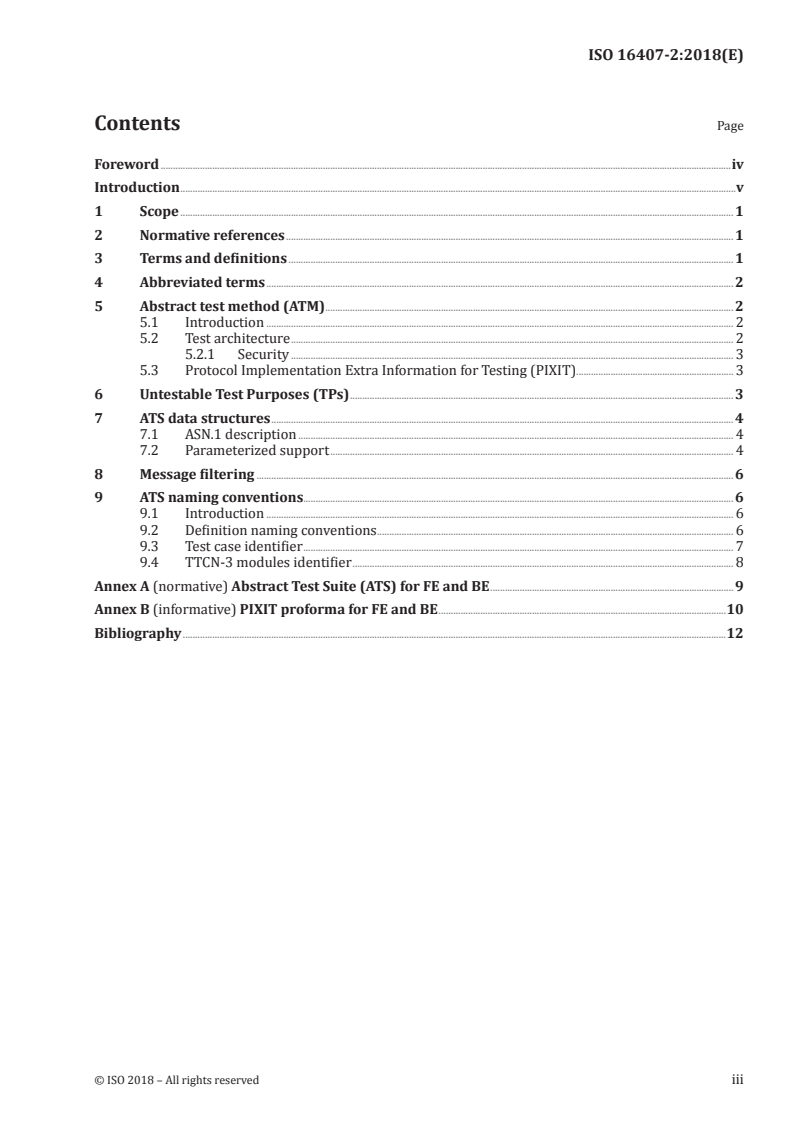

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Abbreviated terms .............................................................................................................................................................................................. 2

5 Abstract test method (ATM) ...................................................................................................................................................................... 2

5.1 Introduction .............................................................................................................................................................................................. 2

5.2 Test architecture .................................................................................................................................................................................... 2

5.2.1 Security .................................................................................................................................................................................... 3

5.3 Protocol Implementation Extra Information for Testing (PIXIT)................................................................ 3

6 Untestable Test Purposes (TPs) ............................................................................................................................................................ 3

7 ATS data structures ............................................................................................................................................................................................ 4

7.1 ASN.1 description ................................................................................................................................................................................. 4

7.2 Parameterized support .................................................................................................................................................................... 4

8 Message filtering .................................................................................................................................................................................................. 6

9 ATS naming conventions............................................................................................................................................................................... 6

9.1 Introduction .............................................................................................................................................................................................. 6

9.2 Definition naming conventions ................................................................................................................................................. 6

9.3 Test case identifier ............................................................................................................................................................................... 7

9.4 TTCN-3 modules identifier ........................................................................................................................................................... 8

Annex A (normative) Abstract Test Suite (ATS) for FE and BE ................................................................................................... 9

Annex B (informative) PIXIT proforma for FE and BE .....................................................................................................................10

Bibliography .............................................................................................................................................................................................................................12

© ISO 2018 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 16407-2:2018(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following

URL: www .iso .org/iso/foreword .html.
This document was prepared by ISO/TC 204, Intelligent transport systems.

This first edition of ISO 16407-2 cancels and replaces ISO/TS 16407-2:2012, which has been technically

revised. The following changes have been made:
— conversion from a Technical Specification to an International Standard;

— amendments to reflect changes to the underlying base standards, especially the ISO 17575 series;

— major changes regarding:
— data element changes introduced by ISO 17575-1:2016 and ISO 17575-3:2016;
— new test cases related to:
— authentication support in Charge Report;
— authentication support in Usage Statement;
— DUT responses behavior;
— removed test cases related to:
— communicatons services;

— rules with respect to support of charging which are no longer required by ISO 17575-1:2016;

— revised terms and definitions;
— editorial and formal corrections as well as changes to improve readability.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2018 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 16407-2:2018(E)
Introduction

This document is part of a series of standards that supports interoperability of autonomous EFC-

systems. Autonomous systems use satellite positioning, often combined with additional sensor

technologies such as gyroscopes, odometers, and accelerometers, to localise the vehicle and to find its

position on a map containing the charged geographic objects, such as charged roads or charged areas.

From the charged objects, the vehicle characteristics, the time of day and other data that are relevant

for describing road use, the tariff and ultimately the road usage fee is determined.

Autonomous on-board equiment (OBE) operates without relying on dedicated road-side infrastructure

by employing wide-area technologies such as Global Navigation Satellite Systems (GNSS) and Cellular

Communications Networks (CN). Therefore, autonomous systems may also be referred to as GNSS/CN

systems.

This document defines tests for conformity evaluation of Front End and Back End that comply with the

requirements towards the charging specified in ISO 17575-1.
ISO 16407-2 is based on ISO 16407-1.
© ISO 2018 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 16407-2:2018(E)
Electronic fee collection — Evaluation of equipment for
conformity to ISO 17575-1 —
Part 2:
Abstract test suite
1 Scope

The ISO 16407 series provides a suite of tests in order to assess the Front End (FE) and Back End

(BE) behaviour compliancy towards the requirements listed in ISO 17575-1. This document contains

the definition of such tests in the form of test cases, reflecting the required individual steps listed in

specific test purposes defined in ISO 16407-1. The test cases are written in Testing and Test Control

Notation version 3 (TTCN v3).
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 16407-1:2017, Electronic fee collection — Evaluation of equipment for conformity to ISO 17575-1 —

Part 1: Test suite structure and test purposes

ISO 17575-1:2016, Electronic fee collection — Application interface definition for autonomous systems —

Part 1: Charging
3 Terms and definitions
For the purposes of this document the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— IEC Electropedia: available at https: //www .electropedia .org/
— ISO Online browsing platform: available at https: //www .iso .org/obp
3.1
Back End
part of a back office system interfacing to one or more Front Ends
[SOURCE: ISO 17575-1:2016, 3.4]
3.2
conformance testing
assessment to determine whether an implementation complies with the requirements
3.3
Front End

part of a tolling system consisting of an OBE, and possibly a proxy where tolling information and usage

data are collected and processed for delivery to the Back End

[SOURCE: ISO/TS 19299:2015, 3.17, modified — “front end” and “back end” have been capitalized.]

© ISO 2018 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 16407-2:2018(E)
3.4
implementation under test

implementation of one or more open systems interconnection (OSI) protocols in an adjacent user/

provider relationship, being part of a real system which is to be studied by testing

3.5
system under test
real system in which the implementation under test resides
3.6
test case

description of test purpose, unique test case identifier, test inputs, test execution conditions, test steps,

and the results required to pass the test
[SOURCE: ISO/IEC 18013-4:2011, 4.1]
4 Abbreviated terms
For the purposes of this document, the following abbreviated terms apply.
ASN.1 Abstract Syntax Notation One
ATM Abstract Test Method
ATS Abstract Test Suite
BE Back End
DUT Device Under Test
FE Front End
IUT Implementation Under Test
PIXIT Protocol Implementation Extra Information for Testing
SCS Semiconductor Characterization System
SUT System Under Test
TC Test Case
TTCN-3 Testing and Test Control Notation version 3
5 Abstract test method (ATM)
5.1 Introduction

This clause describes the abstract test method (ATM) used to test the layers at the Front End (FE) side

and at the Back End (BE) side.
5.2 Test architecture

The implementation under test (IUT) is either the Front End or the Back End. The system under test (SUT)

comprises also the communication sub-layer, which is necessary to perform the IUT tests.

The tester shall execute the testing and test control notation version 3 (TTCN-3) test cases of the present

document as specified in Annex A, running on an emulated communication sub-layer.

2 © ISO 2018 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 16407-2:2018(E)
Figure 1 describes the test architecture.
Figure 1 — Test system architecture
5.2.1 Security

Test purposes defined in ISO 16410-1 cover the following security aspects which are explicitly specified

by ISO 17575-3.

The security aspects, which are explicitly specified in ISO 17575-1 and are referenced to their

normative references (e.g. ISO/TS 19299:2015, ISO/IEC 8825-2:2015, ISO/IEC 9594-8:2017 and IETF

RFC 5035:2007-08), are out of scope of this document and not covered by the test purpose definition.

For this reason, the abstract syntax notation one (ASN.1) security modules AuthenticationFramework

and ExtendedSecurityServices-2006 have been replaced by abridged (dummy) definitions (AbridgedAu

thenticationFrameworkv6.asn and AbridgedExtendedSecurityServices-2006.asn).

To execute the test suite, the test system shall fully support the security mechanisms as specified in

original ASN.1 files.

In order to execute the test cases which include underlying security aspects, appropriate test adapters

between SUT and tester are needed.
5.3 Protocol Implementation Extra Information for Testing (PIXIT)

The supplier of the Front End and Back End, respectively, is responsible for providing the Protocol

Implementation Extra Information for Testing (PIXIT).

The supplier of the Front End and the Back End shall complete a PIXIT; see Annex B for a proforma.

6 Untestable Test Purposes (TPs)

This clause gives a list of test purposes (TPs) in Table 1 which are not implemented in the abstract test

suite (ATS) due to the chosen ATM or other restrictions.
Table 1 — Untestable TPs
Test purpose Reason
(empty) (empty)
NOTE Currently no untestable TPs have been identified.
© ISO 2018 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 16407-2:2018(E)
7 ATS data structures
7.1 ASN.1 description
The ATS is based on the following ASN.1 description:

— EfcAutonomousContextData: it provides the ASN.1 description for ContextData support, including

ISO 17575-3 ADU descriptions;

— EfcAutonomousCharging: it provides the ASN.1 description for charging support, including

AuthenticatedChargeReport and ChargeReportResponse;

— LacModule: it provides the ASN.1 description for Localisation augmentation communication for

autonomous systems;

— EfcCcc: it provides the ASN.1 description for Compliance check communication for autonomous

systems;

— EfcDsrcGeneric and EfcDsrcApplication: they provide the ASN.1 description for dedicated short-

range communication;

— AVIAEINumberingAndDataStructures: it provides the ASN.1 description for Automatic vehicle and

equipment identification;

— AuthenticationFramework: it provides the ASN.1 description for security support.

7.2 Parameterized suppor
...

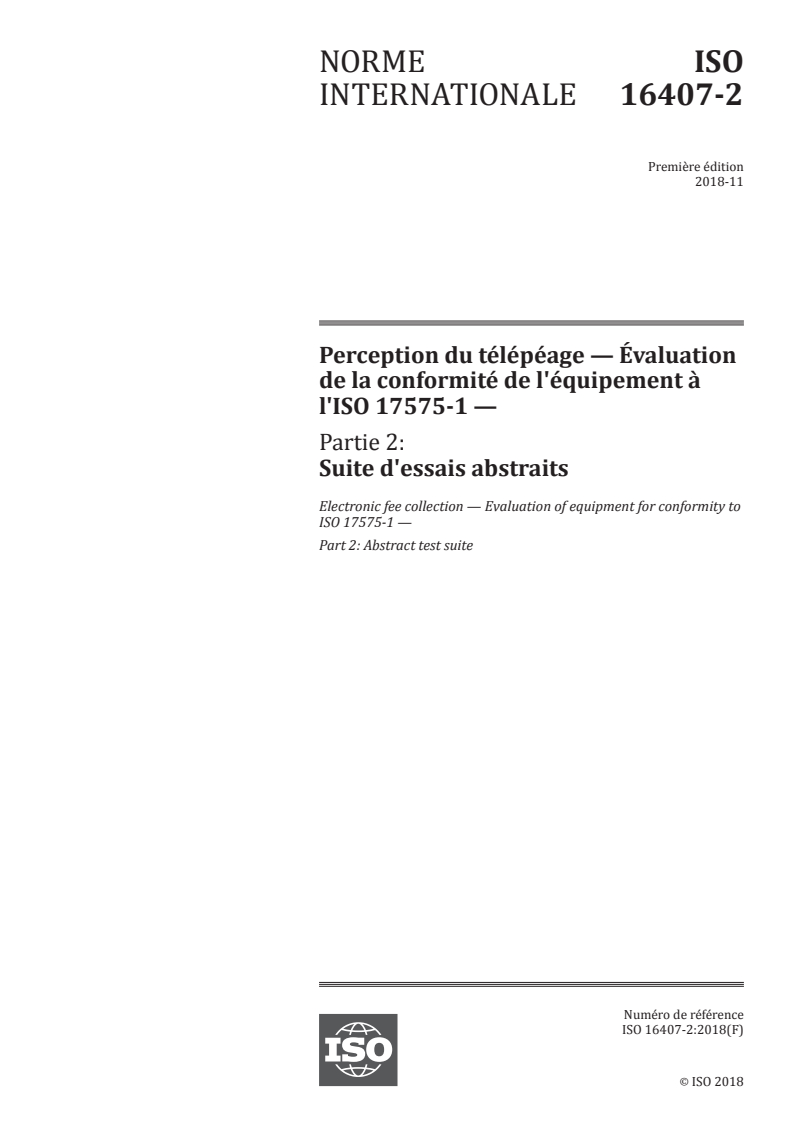

NORME ISO
INTERNATIONALE 16407-2
Première édition
2018-11
Perception du télépéage — Évaluation
de la conformité de l'équipement à
l'ISO 17575-1 —
Partie 2:
Suite d'essais abstraits
Electronic fee collection — Evaluation of equipment for conformity to
ISO 17575-1 —
Part 2: Abstract test suite
Numéro de référence
ISO 16407-2:2018(F)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 16407-2:2018(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 16407-2:2018(F)

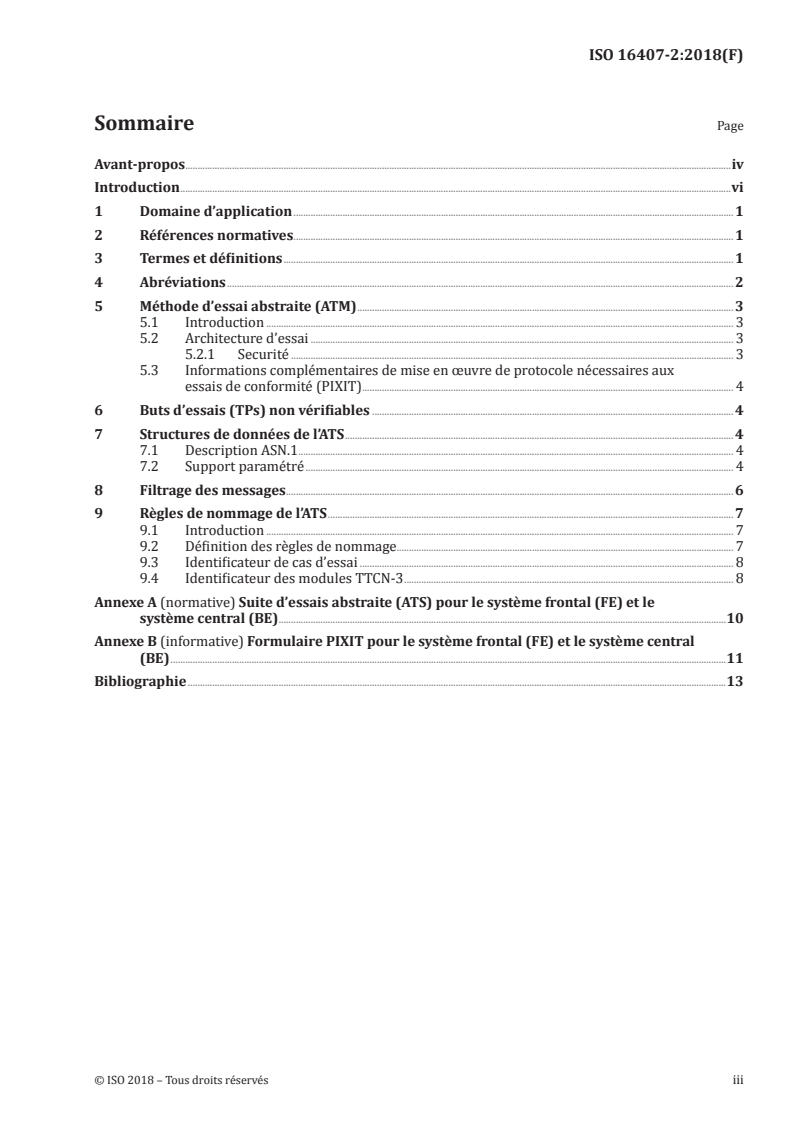

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ................................................................................................................................................................................................................................vi

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Abréviations .............................................................................................................................................................................................................. 2

5 Méthode d’essai abstraite (ATM) ......................................................................................................................................................... 3

5.1 Introduction .............................................................................................................................................................................................. 3

5.2 Architecture d’essai ............................................................................................................................................................................ 3

5.2.1 Securité .................................................................................................................................................................................... 3

5.3 Informations complémentaires de mise en œuvre de protocole nécessaires aux

essais de conformité (PIXIT) ....................................................................................................................................................... 4

6 Buts d’essais (TPs) non vérifiables ................................................................................................................................................... 4

7 Structures de données de l’ATS .............................................................................................................................................................. 4

7.1 Description ASN.1 ................................................................................................................................................................................. 4

7.2 Support paramétré .............................................................................................................................................................................. 4

8 Filtrage des messages ...................................................................................................................................................................................... 6

9 Règles de nommage de l’ATS ..................................................................................................................................................................... 7

9.1 Introduction .............................................................................................................................................................................................. 7

9.2 Définition des règles de nommage ......... ................................................................................................................................ 7

9.3 Identificateur de cas d’essai ........................................................................................................................................................ 8

9.4 Identificateur des modules TTCN-3 ...................................................................................................................................... 8

Annexe A (normative) Suite d’essais abstraite (ATS) pour le système frontal (FE) et le

système central (BE) ......................................................................................................................................................................................10

Annexe B (informative) Formulaire PIXIT pour le système frontal (FE) et le système central

(BE) ..................................................................................................................................................................................................................................11

Bibliographie ...........................................................................................................................................................................................................................13

© ISO 2018 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 16407-2:2018(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO, participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction définies dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/directives).

L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www .iso .org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation

de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’organisation

mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien

suivant: www .iso .org/iso/fr/avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 204, Systèmes de transport intelligents.

Cette édition de l’ISO 16407-2 annule et remplace l’ISO/TS 16407-2:2012, qui a fait l’objet d’une révision

technique. Les modifications suivantes ont été apportées:
— passage d’une Spécification technique au stade de Norme internationale;

— amendements en vue de tenir compte des modifications des normes de base sous-jacentes, en

particulier de la série de l’ISO 17575;
— modifications majeures concernant:

— des modifications d’éléments de données apportées par l’ISO 17575-1:2016 et l’ISO 17575-3:2016;

— de nouveaux cas d’essais liés:
— au support d’authentification dans Charge Report (rapport de perception);

— au support d’authentification dans Usage Statement (déclaration d’utilisation);

— au comportement adopté dans le cadre des réponses du DUT;
— la suppression de cas d’essais liés:
— aux services de communication;

— aux règles relatives au support de l’imputation qui ne sont plus exigées par l’ISO 17575-1:2016;

— la révision des termes et définitions;
iv © ISO 2018 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 16407-2:2018(F)

— l’intégration de corrections rédactionnelles et formelles, ainsi que de modifications pour améliorer

la lisibilité.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/fr/members .html.
© ISO 2018 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 16407-2:2018(F)
Introduction

Le présent document fait partie d’une série de normes qui traite de l’interopérabilité des systèmes

autonomes de perception du télépéage (EFC). Les systèmes autonomes utilisent le positionnement

par satellites, souvent associé à des techniques de détection supplémentaires, telles que gyroscopes,

odomètres et accéléromètres, afin de localiser le véhicule et de trouver sa position sur une carte

contenant les objets géographiques imputés, tels que les routes imputées ou les zones imputées. Le

tarif et, finalement, la redevance d’utilisation de la route sont déterminés à partir des objets imputés,

des caractéristiques des véhicules, de l’heure du jour et d’autres données importantes pour décrire

l’utilisation de la route.

Les équipements autonomes embarqués (OBE, on-board equipment) fonctionnent indépendamment

d’une infrastructure routière dédiée, en employant des techniques de grande portée, telles que les

systèmes de géolocalisation et de navigation par satellites (GNSS) et les réseaux de communication

cellulaires (CN). Par conséquent, les systèmes autonomes peuvent également être appelés systèmes

GNSS/CN.

Dans cette série de normes relatives à la perception du télépéage (EFC), le présent document définit les

essais destinés à l’évaluation de la conformité du système frontal et du système central par rapport aux

exigences relatives à l’imputation spécifiées dans l’ISO 17575-1.
L’ISO 16407-2 est basée sur l’ISO 16407-1.
vi © ISO 2018 – Tous droits réservés
---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 16407-2:2018(F)
Perception du télépéage — Évaluation de la conformité de
l'équipement à l'ISO 17575-1 —
Partie 2:
Suite d'essais abstraits
1 Domaine d’application

La norme ISO 16407 (toutes parties) a pour domaine d’application la fourniture d’une série d’essais

ayant pour but d’évaluer la conformité des comportements du système frontal et du système central

par rapport aux exigences énumérées dans l’ISO 17575-1. Le présent document définit ces essais sous

la forme de cas d’essais, indiquant les différentes étapes requises dans les buts d’essais spécifiques

définis par l’ISO 16407-1. Les cas d’essais sont présentés dans la version 3 du document « Testing and

Test Control Notation » (notation des essais et des contrôles d’essais, TTCN v3).

2 Références normatives

Les documents suivants sont mentionnés dans le texte d’une manière telle que tout ou partie de leur

contenu constitue les exigences du présent document. Pour les références datées, seule l’édition citée

s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y

compris les éventuels amendements).

ISO 16407-1:2017, Perception du télépéage — Évaluation de la conformité de l'équipement à l'ISO 17575-1 —

Partie 1: Structure de la suite d'essais et objectifs des essais

ISO 17575-1:2016, Perception du télépéage — Définition de l'interface d'application pour les systèmes

autonomes — Partie 1: Imputation
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L'ISO et la IEC tiennent à jour des bases de données terminologiques destinées à la normalisation aux

adresses suivantes:
— IEC Electropedia: disponible sur http: //www .electropedia .org/

— Plate-forme de navigation en ligne de l'ISO: disponible à l'adresse https: //www .iso .org/obp

3.1
système central

partie du système de back-office assurant l’interface avec un ou plusieurs systèmes frontaux

[SOURCE: ISO 17575-1:2016, 3.4]
3.2
essais de conformité

évaluation visant à déterminer la conformité d’une réalisation vis-à-vis des exigences

© ISO 2018 – Tous droits réservés 1
---------------------- Page: 7 ----------------------
ISO 16407-2:2018(F)
3.3
système frontal

partie d’un système de péage composé de l’équipement embarqué (OBE) et éventuellement d’un proxy

où les informations de péage et les données d’utilisation sont collectées et traitées à des fins de livraison

au système central

[SOURCE: ISO/TS 19299:2015, 3.17, modifié — “système frontal” et “système central” ont été capitalisés]

3.4
réalisation en cours d’essai

mise en œuvre d’un ou plusieurs protocoles d’interconnexion de systèmes ouverts (OSI) dans une

relation utilisateur/fournisseur adjacent, faisant partie d’un système réel à étudier par le biais des essais

3.5
système en cours d’essai
système réel dans lequel réside la réalisation en cours d’essai
3.6
cas d’essai

description du but d’essai, de l’identificateur du cas d’essai unique, des intrants de l’essai, des conditions

d’exécution de l’essai, des étapes de l’essai et des résultats nécessaires à la réussite de l’essai

[SOURCE: ISO/IEC 18013-4:2011, 4.1]
4 Abréviations
Pour les besoins du présent document, les termes suivants s’appliquent.
ASN.1 Abstract Syntax Notation One (notation de syntaxe abstraite un)
ATM Abstract Test Method (méthode d’essai abstraite)
ATS Abstract Test Suite (suite d’essais abstraite)
BE Back End (système central)
DUT Device Under Test (dispositif en cours d’essai)
FE Front End (système frontal)
IUT Implementation Under Test (réalisation en cours d’essai)
PIXIT Protocol Implementation Extra Information for Testing

(Informations complémentaires de mise en œuvre de protocole nécessaires aux essais

de conformité)

SCS Semiconductor Characterization System (Système de caractérisation des semiconducteurs)

SUT System Under Test (système en cours d’essai)
TC Test Case (cas d’essai)

TTCN-3 Testing et Test Control Notation version 3 (notation des essais et des contrôles d’essais

version 3)
2 © ISO 2018 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 16407-2:2018(F)
5 Méthode d’essai abstraite (ATM)
5.1 Introduction

Le présent article décrit la méthode d’essai abstraite (ATM) utilisée pour soumettre à essai les couches

du côté du système frontal (FE) et du côté du système central (BE).
5.2 Architecture d’essai

La réalisation en cours d’essai (IUT) est soit le FE, soit le BE. Le système en cours d’essai (SUT) comprend

également la sous-couche de communication, nécessaire à la mise en œuvre des essais IUT.

Le testeur doit exécuter les cas d’essais de la version 3 du document « Testing and Test Control Notation »

(notation des essais et des contrôles d’essais, TTCN-3) décrits dans l’Annexe A du présent document, sur

une sous-couche de communication émulée.
La Figure 1 décrit l’architecture d’essai
Figure 1 — Architecture du système d’essai
5.2.1 Securité

Les objectifs d'essai définis dans la norme ISO 16410-1 couvrent les aspects de sécurité suivants qui

sont explicitement spécifiés par la norme ISO 17575-3.

Les aspects de sécurité, qui sont explicitement spécifiés dans la norme ISO 17575-1 et sont référencés

par leurs références normatives (par exemple ISO/TS 19299:2015, ISO/IEC 8825-2:2015, ISO/IEC 9594-

8:2017 et IETF RFC 5035:2007-08), ne sont pas couverts par la définition de l'objet de l'essai.

Pour cette raison, les modules de sécurité AuthenticationFramework et ExtendedSecurityServices-2006

ont été remplacés par des définitions abrégées (factices) (AbridgedAuthenticationFrameworkV6.asn et

AbridgedExtendedSecurityServices-2006.asn).

Pour exécuter la suite de tests, le système de test doit pleinement prendre en charge les mécanismes de

sécurité spécifiés dans les fichiers ASN.1 originaux.

Afin d'exécuter les cas de test qui incluent les aspects de sécurité sous-jacents, des adaptateurs de test

appropriés entre le SUT et le testeur sont nécessaires.
© ISO 2018 – Tous droits réservés 3
---------------------- Page: 9 ----------------------
ISO 16407-2:2018(F)
5.3 Informations complémentaires de mise en œuvre de protocole nécessaires aux
essais de conformité (PIXIT)

Le fournisseur du système frontal et du système central est chargé de fournir respectivement le

formulaire d’informations complémentaires de mise en œuvre de protocole nécessaires aux essais de

conformité (PIXIT).

Le fournisseur du système frontal et du système central doit remplir un formulaire PIXIT, dont un

modèle est présenté à l’Annexe B.
6 Buts d’essais (TPs) non vérifiables

Le présent article dresse une liste des buts d’essais (TPs) en Tableau 1 qui ne sont pas mis en œuvre

dans la suite d’essais abstraits (ATS) en raison de la méthode d’essai abstrait (ATM) choisie ou d’autres

restrictions.
Tableau 1 — TP non vérifiables
But d’essai Motif
(vide) (vide)
NOTE Aucun TP non vérifiable n’a été identifié actuellement.
7 Structures de données de l’ATS
7.1 Description ASN.1
La suite d’essais abstraits (ATS) est basée sur la description ASN.1 suivante:

— EfcAutonomousContextData: fournit la description ASN.1 pour le support de ContextData, y compris

les descriptions ADU selon l’ISO 17575-3,

— EfcAutonomousCharging: fournit la description ASN.1 pour le support de l’imputation, notamment

AuthenticatedChargeReport et ChargeReportResponse,

— LacModule: fournit la description ASN.1 pour la communication d’augmentation de Localisation

pour systèmes autonomes,

— EfcCcc: fournit la description ASN.1 pour la communication de contrôle de conformité pour systèmes

autonomes,

— EfcDsrcGeneric et EfcDsrcApplication: fournissent la description ASN.1 pour la communication

dédiée à courte portée (DSRC),
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
