ISO 7200:2004 specifies the data fields used in the title blocks and headers of technical product documents. Its purpose is to facilitate the exchange of documents and ensure compatibility by defining field names, their contents and their length (number of characters). It covers manual as well as computer-based design work, and is applicable to all kinds of documents for all kind of products -- in all phases of the product life cycle and all fields of engineering. It contains document-management-relevant data fields but not fields for specific technology areas or product requirements. It supports the cross-use and re-use of documents.
Documentation technique de produits — Champs de données dans les cartouches d'inscription et têtes de documents
L'ISO 7200:2004 spécifie les champs de données à utiliser dans les cartouches d'inscription et les têtes de documents techniques de produits. Son but est de faciliter les échanges de documents et d'assurer leur cohérence en définissant les noms de champ, leur contenu et leur longueur (nombre de caractères). Elle couvre aussi bien la conception informatisée que la conception manuelle, et elle s'applique à tous les types de documents, pour tous les types de produits, à tous les stades de leur durée de vie, dans tous les domaines techniques. Elle contient les champs de données relatifs à la gestion de documents, mais elle ne contient pas les champs concernant des secteurs technologiques spécifiques ou les exigences relatives aux produits. Elle permet l'utilisation croisée et la réutilisation des documents.
General Information
Relations
Buy Standard
Standards Content (Sample)

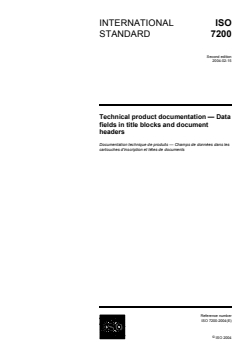

INTERNATIONAL ISO
STANDARD 7200
Second edition
2004-02-15
Technical product documentation — Data
fields in title blocks and document
headers
Documentation technique de produits — Champs de données dans les
cartouches d'inscription et têtes de documents
Reference number
©
ISO 2004

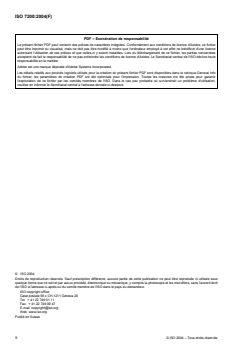

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2004
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2004 – All rights reserved

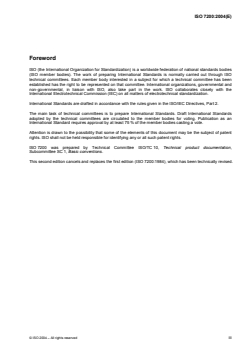

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 7200 was prepared by Technical Committee ISO/TC 10, Technical product documentation,
Subcommittee SC 1, Basic conventions.
This second edition cancels and replaces the first edition (ISO 7200:1984), which has been technically revised.
INTERNATIONAL STANDARD ISO 7200:2004(E)
Technical product documentation — Data fields in title blocks
and document headers
1 Scope
This International Standard specifies the data fields used in the title blocks and headers of technical product
documents. Its purpose is to facilitate the exchange of documents and ensure compatibility by defining field
names, their contents and their length (number of characters). It covers manual as well as computer-based
design work, and is applicable to all kinds of documents for all kind of products — in all phases of the product
life cycle and all fields of engineering. It contains document-management-relevant data fields but not fields for
specific technology areas or product requirements. It supports the cross-use and re-use of documents.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 639 (all parts), Codes for the representation of names of languages
ISO 5457, Technical product documentation — Sizes and layout of drawing sheets
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
classification
method of structuring a defined type of item (objects or documents) into classes and subclasses in
accordance with their characteristics
3.2
data field
bounded area used for a specific category of data
3.3
data transfer
moving of data from one computer process to another in an ordered form
3.4
segment
fixed portion of a document, sharing the identification number with the other portions, but individually
presented and stored
3.5
sheet
segment of a technical drawing
3.6
page
portion in a low-level physical substructure of a document, providing a presentation-dependent division of the
document content (primarily applied in the context of a text-based document)
4 General
A condition for the transfer and presentation of information is that data fields be defined with regard to field
name, content of information and number of characters.
When document management systems are used, the conditions that apply to the data fields differ to a certain
extent from those that apply in non-computerized document management. The same data field can, for
example, be part of several different types of document simultaneously, as it is possible to process the
contents by computer in connection with retrieval, revision, communication, etc. If the functions of the system
are to behave in a satisfactory way, the information must be entered in the proper data field and in a correct
manner. For this reason, computer-based systems commonly contain more permanent data fields than paper-
based systems.
The basic principle for handling digitized product documentation has been adopted in this International
Standard. The number of data fields in the title block is limited to a minimum, while other data fields are
handled dynamically and presented outside the title block only when used, e.g. scale, projection symbol,
general tolerance and surface texture requirements.
5 Data fields in the title block
5.1 Identifying data fields
5.1.1 General
The identifying data fields in the title block shall be in accordance with Table 1 and 5.1.2 to 5.1.8.
Table 1 — Identifying data fields in the title block
Subclause Field name Language-dependent Recommended number of characters Obligation
5.1.2 Legal owner — Unspecified M
5.1.3 Identification number No 16 M
5.1.4 Revision index No 2 O
5.1.5 Date of issue No 10 M
5.1.6 Segment/sheet number No 4 M
5.1.7 Number of segments/sheets No 4 O
5.1.8 Language code No 4 per language O
M mandatory
O optional
5.1.2 Legal owner
The name of the legal owner of the document, e.g. firm,
...
