ISO 17653:2012

Resistance welding - Destructive tests on welds in metallic materials - Torsion test of resistance spot welds

1 Scope This International Standard specifies specimen dimensions, testing equipment and the procedure for torsion testing of resistance spot welds with single sheet thicknesses ranging from 0,5 mm to 6,0 mm in steels. It can be used for non-ferrous materials in certain circumstances. The aim of this International Standard is to determine the weld diameter and the failure type of fractured specimens, and to evaluate the influence of different steel types, welding parameters and other factors on the deformation characteristics of a resistance spot weld.

Soudage par résistance — Essais destructifs des soudures sur matériaux métalliques — Essai de torsion de soudure par résistance par points

1 Domaine d'application La présente Norme internationale spécifie les dimensions des éprouvettes, le matériel d'essai et le mode opératoire pour les essais de torsion des soudures par résistance par points d'une même tôle d'acier d'épaisseurs comprises entre 0,5 mm et 6,0 mm. Dans certains cas, elle peut être utilisée pour les métaux non-ferreux. L'objet de la présente Norme internationale est de déterminer le diamètre de la soudure et le type de rupture des éprouvettes rompues, et d'évaluer l'effet des différents types d'acier, des paramètres de soudage et d'autres facteurs sur les caractéristiques de déformation d'une soudure par résistance par points.

General Information

• Status: Published
• Publication Date: 24-Apr-2012
• ICS: 25.160.40 - Welded joints and welds
• Technical Committee: ISO/TC 44/SC 6 - Resistance welding and allied mechanical joining
• Drafting Committee: ISO/TC 44/SC 6/WG 3 - Quality management and testing
• Current Stage: 9093 - International Standard confirmed
• Start Date: 19-Mar-2024
• Completion Date: 13-Dec-2025

Relations

• Consolidates: ISO 11119-1:2002 - Gas cylinders of composite construction - Specification and test methods - Part 1: Hoop wrapped composite gas cylinders
• Effective Date: 06-Jun-2022
• Revises: ISO 17653:2003 - Destructive tests on welds in metallic materials - Torsion test of resistance spot welds
• Effective Date: 28-Feb-2009

Overview

ISO 17653:2012 is an international standard published by the International Organization for Standardization (ISO) that specifies the requirements and procedures for conducting torsion tests on resistance spot welds in metallic materials, primarily steels with single sheet thicknesses ranging from 0.5 mm to 6.0 mm. The standard is applicable in certain cases to non-ferrous materials as well. Its central purpose is to assess the weld diameter and failure type of fractured specimens while evaluating the effects of steel types, welding parameters, and other influencing factors on the deformation characteristics of resistance spot welds.

Key Topics

• Scope: Defines the specimen dimensions, testing equipment, and step-by-step testing procedures for torsional destructive tests on resistance spot welds.
• Specimen Preparation: Requires individual welding of two coupons with a minimum width of 40 mm and a length of 60 mm, ensuring a minimum 20 mm distance from the weld center to the specimen edge longitudinally.
• Testing Methods:
  • Non-Instrumented Torsion Test: A manual procedure used primarily in workshops to determine weld diameter and the weld failure mode without measuring torque or torsional angle.
  • Instrumented Torsion Test: Includes the use of instruments to measure torque and the torsion angle precisely, providing detailed data for mechanical properties evaluation, weld size, and fracture type.
• Test Equipment: Guidelines for designing fixtures that ensure pure torsion loads on specimens while minimizing bending or other load types that could affect results.
• Result Evaluation: In instrumented tests, torque-angle curves are used to identify maximum torsional torque and corresponding angles, alongside visual fracture analysis according to ISO 14329.
• Reporting Requirements: Specifies comprehensive test report contents including welding material, conditions, material thickness, weld diameter, maximum torque and angle (if applicable), fracture type, and any deviations from the standard.

Applications

ISO 17653:2012 is crucial for manufacturers, quality control labs, and welding engineers involved in resistance welding processes, particularly:

• Quality Assurance: Validating the mechanical strength and integrity of resistance spot welds in automotive, aerospace, and industrial steel fabrication.
• Material Development: Comparing the influence of different steel grades and welding parameters on weld durability and deformation under torsional loads.
• Research and Development: Enabling detailed analysis of weld behavior to enhance welding techniques and optimize resistance spot welding settings.
• Failure Analysis: Determining weld failure modes to improve diagnostics and corrective measures in production lines and field inspections.
• Standards Compliance: Ensuring adherence to globally recognized testing methods for resistance spot welds, facilitating international trade and certification.

Related Standards

• ISO 14329 - Destructive tests for welded joints by resistance welding: Defines rupture types and geometric dimensions for spot welds, complementary to ISO 17653.
• ISO 17677-1 - Resistance welding vocabulary: Establishes standardized terminology for resistance spot, projection, and seam welding methods.
• ISO/IEC Directives, Part 2 - General rules for ISO/IEC standards development and drafting, ensuring consistent format and quality.

By adhering to ISO 17653:2012, organizations ensure reliable, repeatable torsion testing of spot welds, supporting improved weld quality and structural integrity in metallic assemblies. This contributes to enhanced product safety, durability, and compliance with international welding quality standards.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 17653
Second edition
2012-05-01
Resistance welding — Destructive tests
on welds in metallic materials — Torsion
test of resistance spot welds
Soudage par résistance — Essais destructifs des soudures sur matériaux
métalliques — Essai de torsion de soudure par résistance par points
Reference number
©
ISO 2012
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO’s
member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2012 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Specimens . 1
5 Testing equipment and testing procedure . 2
5.1 Non-instrumented torsion test (workshop test) . 2
5.2 Instrumented torsion test . 3
6 Evaluation of test results whenever applying the instrumented torsion tests . 4
7 Test report . 5

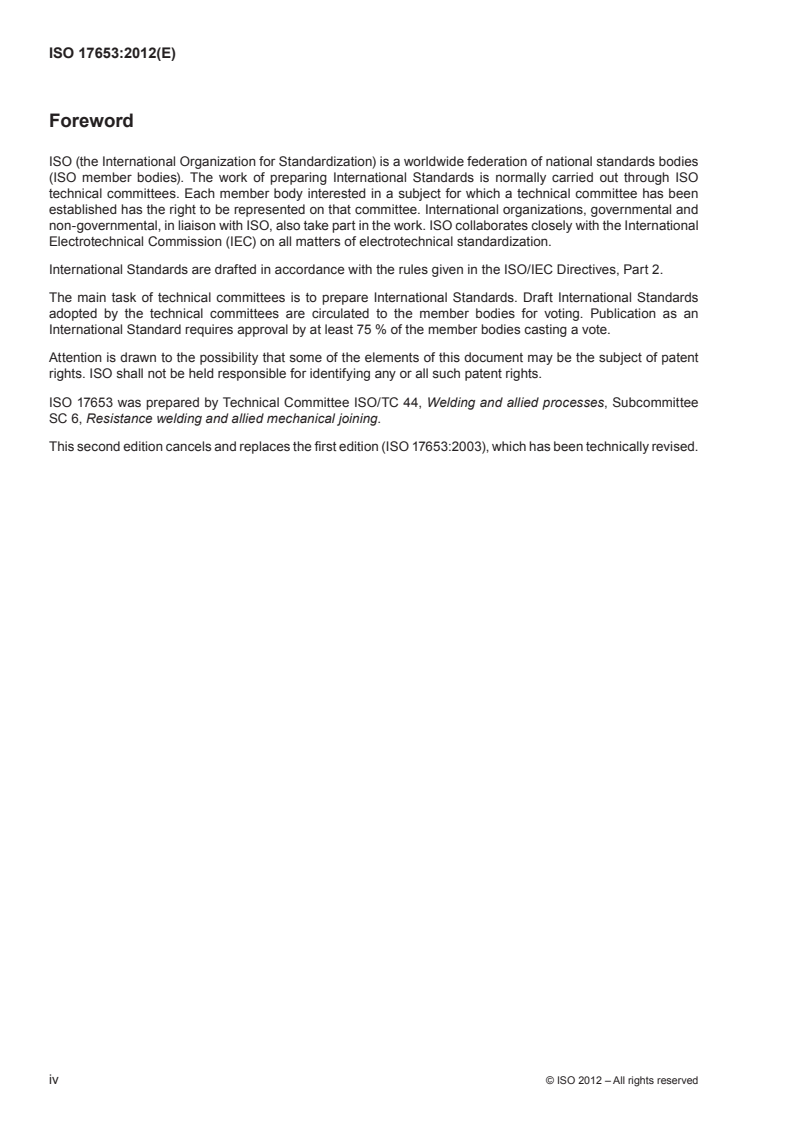

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the International
Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 17653 was prepared by Technical Committee ISO/TC 44, Welding and allied processes, Subcommittee
SC 6, Resistance welding and allied mechanical joining.
This second edition cancels and replaces the first edition (ISO 17653:2003), which has been technically revised.
iv © ISO 2012 – All rights reserved

INTERNATIONAL STANDARD ISO 17653:2012(E)
Resistance welding — Destructive tests on welds in metallic
materials — Torsion test of resistance spot welds
1 Scope
This International Standard specifies specimen dimensions, testing equipment and the procedure for torsion
testing of resistance spot welds with single sheet thicknesses ranging from 0,5 mm to 6,0 mm in steels. It can
be used for non-ferrous materials in certain circumstances.
The aim of this International Standard is to determine the weld diameter and the failure type of fractured
specimens, and to evaluate the influence of different steel types, welding parameters and other factors on the
deformation characteristics of a resistance spot weld.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced document
(including any amendments) applies.
ISO 14329, Resistance welding — Destructive tests of welds — Failure types and geometric measurements for
resistance spot, seam and projection welds
ISO 17677-1, Resistance welding — Vocabulary — Part 1: Spot, projection and seam welding
3 T
...

NORME ISO
INTERNATIONALE 17653
Deuxième édition
2012-05-01
Soudage par résistance — Essais
destructifs des soudures sur matériaux
métalliques — Essai de torsion de
soudure par résistance par points
Resistance welding — Destructive tests on welds in metallic
materials — Torsion test of resistance spot welds
Numéro de référence
©
ISO 2012
DOCUMENT PROTÉGÉ PAR COPYRIGHT
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord écrit
de l’ISO à l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2012 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Éprouvettes . 1
5 Matériel d’essai et mode opératoire d’essai . 2
5.1 Essai de torsion non instrumenté (essai en atelier) . 2
5.2 Essai de torsion instrumenté . 3
6 Évaluation des résultats d’essai lors de l’application des essais de torsion instrumentés . 5
7 Rapport d’essai . 5

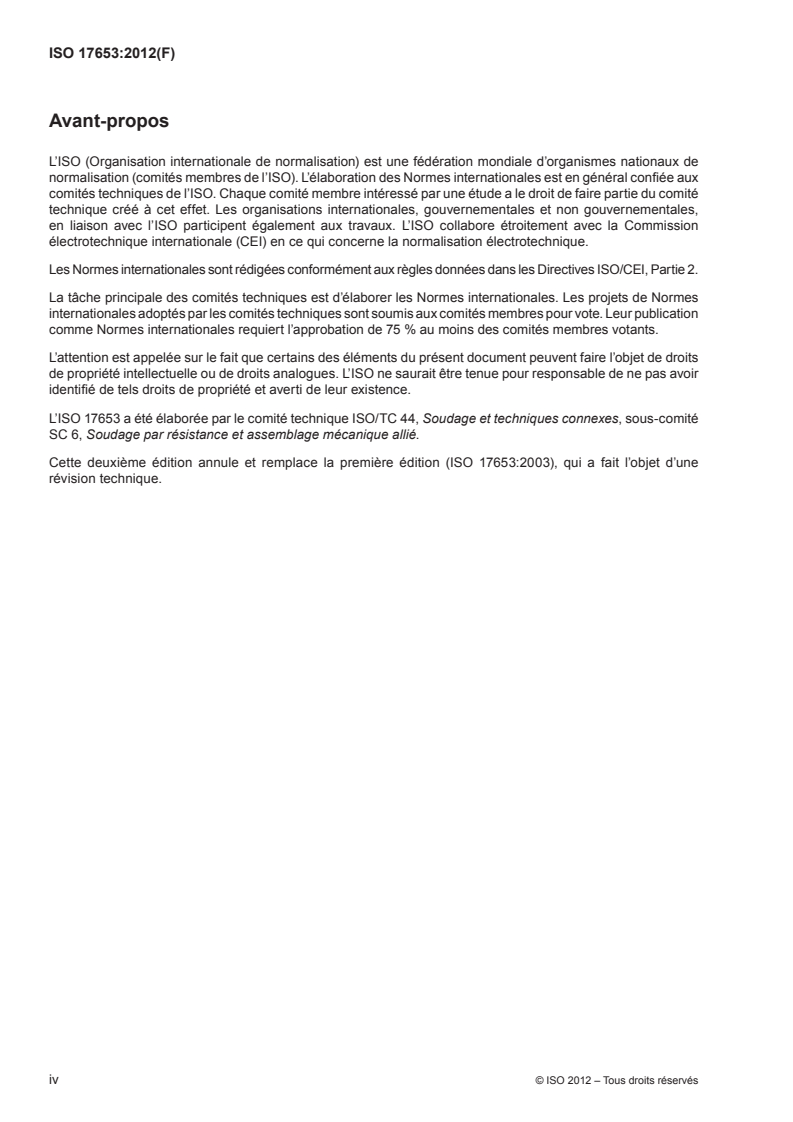

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux de
normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 2.
La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins des comités membres votants.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de droits
de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et averti de leur existence.
L’ISO 17653 a été élaborée par le comité technique ISO/TC 44, Soudage et techniques connexes, sous-comité
SC 6, Soudage par résistance et assemblage mécanique allié.
Cette deuxième édition annule et remplace la première édition (ISO 17653:2003), qui a fait l’objet d’une
révision technique.
iv © ISO 2012 – Tous droits réservés

NORME INTERNATIONALE ISO 17653:2012(F)
Soudage par résistance — Essais destructifs des soudures
sur matériaux métalliques — Essai de torsion de soudure par
résistance par points
1 Domaine d’application
La présente Norme internationale spécifie les dimensions des éprouvettes, le matériel d’essai et le mode
opératoire pour les essais de torsion des soudures par résistance par points d’une même tôle d’acier d’épaisseurs
comprises entre 0,5 mm et 6,0 mm. Dans certains cas, elle peut être utilisée pour les métaux non-ferreux.
L’objet de la présente Norme internationale est de déterminer le diamètre de la soudure et le type de rupture des
éprouvettes rompues, et d’évaluer l’effet des différents types d’acier, des paramètres de soudage et d’autres
facteurs sur les caractéristiques de déformation d’une soudure par résistance par points.
2 Références normatives
Les documents de référence suivants sont indispensables pour l’application du présent document. Pour les
références datées, seule l’édition citée s’applique. Pour les références non datées, la dernière édition du
document de référence s’applique (y compris les éventuels amendements).
ISO 14329, Soudage par résistance — Essais destructifs des soudures — Types de rupture et dimensions
géométriques pour les assemblages soudés par résistance par points, à la molette et par brossages
ISO 17677-1, Soudage par résistance — Vocabulaire — Partie 1: Soudage par points, par bossages et à la molette
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 14329, l’ISO 17677-1 ainsi
que les suivants s’appliquent.
3.1
essai de torsion non instrumenté
essai utilisé pour déterminer le diamètre de la soudure et le type de rupture des soudures sans mesurer le
couple et l’angle de torsion
3.2
essai de torsion instrum
...
