ISO/DIS 1179-3

Connections for general use and fluid power -- Ports and stud ends with ISO 228-1 threads with elastomeric or metal-to-metal sealing

Raccordements pour applications générales et transmissions hydrauliques et pneumatiques -- Orifices et éléments mâles à filetage ISO 228-1 et joint en élastomère ou étanchéité métal sur métal

Standards Content (sample)

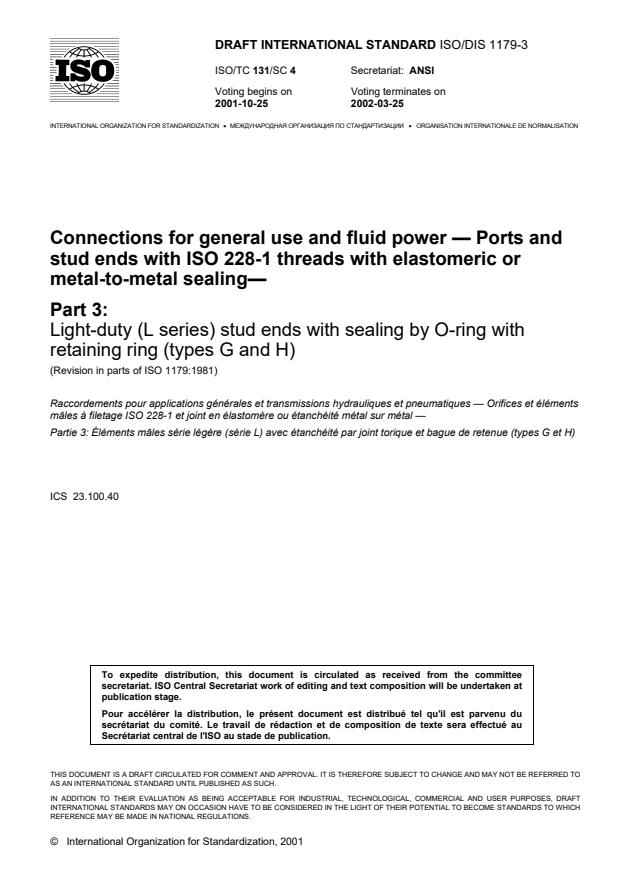

DRAFT INTERNATIONAL STANDARD ISO/DIS 1179-3
ISO/TC 131/SC 4 Secretariat: ANSI
Voting begins on Voting terminates on
2001-10-25 2002-03-25

INTERNATIONAL ORGANIZATION FOR STANDARDIZATION • МЕЖДУНАРОДНАЯ ОРГАНИЗАЦИЯ ПО СТАНДАРТИЗАЦИИ • ORGANISATION INTERNATIONALE DE NORMALISATION

Connections for general use and fluid power — Ports and
stud ends with ISO 228-1 threads with elastomeric or
metal-to-metal sealing—
Part 3:
Light-duty (L series) stud ends with sealing by O-ring with
retaining ring (types G and H)
(Revision in parts of ISO 1179:1981)

Raccordements pour applications générales et transmissions hydrauliques et pneumatiques — Orifices et éléments

mâles à filetage ISO 228-1 et joint en élastomère ou étanchéité métal sur métal —

Partie 3: Éléments mâles série légère (série L) avec étanchéité par joint torique et bague de retenue (types G et H)

ICS 23.100.40

To expedite distribution, this document is circulated as received from the committee

secretariat. ISO Central Secretariat work of editing and text composition will be undertaken at

publication stage.

Pour accélérer la distribution, le présent document est distribué tel qu'il est parvenu du

secrétariat du comité. Le travail de rédaction et de composition de texte sera effectué au

Secrétariat central de l'ISO au stade de publication.

THIS DOCUMENT IS A DRAFT CIRCULATED FOR COMMENT AND APPROVAL. IT IS THEREFORE SUBJECT TO CHANGE AND MAY NOT BE REFERRED TO

AS AN INTERNATIONAL STANDARD UNTIL PUBLISHED AS SUCH.

IN ADDITION TO THEIR EVALUATION AS BEING ACCEPTABLE FOR INDUSTRIAL, TECHNOLOGICAL, COMMERCIAL AND USER PURPOSES, DRAFT

INTERNATIONAL STANDARDS MAY ON OCCASION HAVE TO BE CONSIDERED IN THE LIGHT OF THEIR POTENTIAL TO BECOME STANDARDS TO WHICH

REFERENCE MAY BE MADE IN NATIONAL REGULATIONS.
© International Organization for Standardization, 2001
---------------------- Page: 1 ----------------------
ISO/DIS 1179-3
Copyright notice

This ISO document is a working draft or committee draft and is copyright-protected by ISO. While the

reproduction of working drafts or committee drafts in any form for use by participants in the ISO standards

development process is permitted without prior permission from ISO, neither this document nor any extract

from it may be reproduced, stored or transmitted in any form for any other purpose without prior written

permission from ISO.

Requests for permission to reproduce this document for the purpose of selling it should be addressed as

shown below or to ISO’s member body in the country of the requester:
[Indicate :
the full address
telephone number
fax number
telex number
and electronic mail address

as appropriate, of the Copyright Manager of the ISO member body responsible for the secretariat of the TC

or SC within the framework of which the draft has been prepared]

Reproduction for sales purposes may be subject to royalty payments or a licensing agreement.

Violators may be prosecuted.
---------------------- Page: 2 ----------------------
ISO/DIS 1179-3

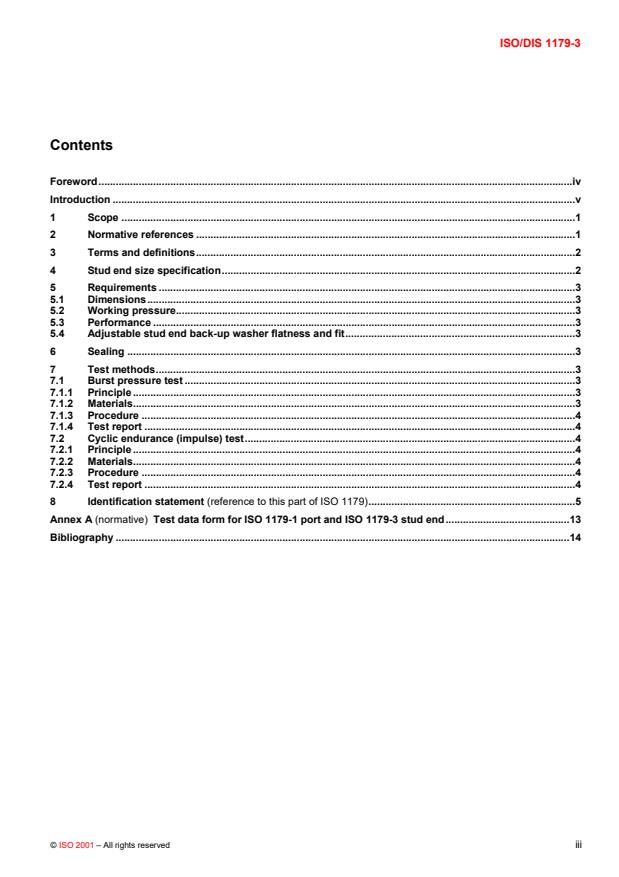

Contents

Foreword.....................................................................................................................................................................iv

Introduction .................................................................................................................................................................v

1 Scope..............................................................................................................................................................1

2 Normative references....................................................................................................................................1

3 Terms and definitions....................................................................................................................................2

4 Stud end size specification...........................................................................................................................2

5 Requirements.................................................................................................................................................3

5.1 Dimensions.....................................................................................................................................................3

5.2 Working pressure...........................................................................................................................................3

5.3 Performance...................................................................................................................................................3

5.4 Adjustable stud end back-up washer flatness and fit................................................................................3

6 Sealing............................................................................................................................................................3

7 Test methods..................................................................................................................................................3

7.1 Burst pressure test ........................................................................................................................................3

7.1.1 Principle..........................................................................................................................................................3

7.1.2 Materials..........................................................................................................................................................3

7.1.3 Procedure.......................................................................................................................................................4

7.1.4 Test report......................................................................................................................................................4

7.2 Cyclic endurance (impulse) test...................................................................................................................4

7.2.1 Principle..........................................................................................................................................................4

7.2.2 Materials..........................................................................................................................................................4

7.2.3 Procedure.......................................................................................................................................................4

7.2.4 Test report......................................................................................................................................................4

8 Identification statement (reference to this part of ISO 1179)........................................................................5

Annex A (normative) Test data form for ISO 1179-1 port and ISO 1179-3 stud end...........................................13

Bibliography ..............................................................................................................................................................14

© ISO 2001 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/DIS 1179-3
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO

member bodies). The work of preparing International Standards is normally carried out through ISO technical

committees. Each member body interested in a subject for which a technical committee has been established has

the right to be represented on that committee. International organizations, governmental and non-governmental, in

liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical

Commission (IEC) on all matters of electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.

Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.

Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.

International Standard ISO 1179 was prepared by a joint working group between Technical Committee ISO/TC 5,

Ferrous metal pipes and metallic fittings, and Technical Committee ISO/TC 131, Fluid power systems.

ISO 1179 consists of the following parts, under the general title Connections for general use and fluid power - Ports

and stud ends with ISO 228-1 threads with elastomeric or metal-to-metal sealing:
– Part 1: Threaded ports

– Part 2: Heavy-duty (S series) and light-duty (L series) stud ends with elastomeric sealing (type E)

– Part 3: Light-duty (L series) stud ends with sealing by O-ring with retaining ring (types G and H)

– Part 4: Stud ends for general use only with metal-to-metal sealing (type B)

The four parts of ISO 1179 constitute a revision of and replace ISO 1179:1981. This revision defines performance

requirements, dimensions and designs for port and stud end connections for heavy-duty (S series) in parts 2 and 4

and light-duty (L series) in parts 2 and 3. Significant testing through more than 30 years of use has confirmed the

performance requirements of connection ends made from carbon steel. The stud end connections specified in ISO

1179 parts 2, 3 and 4 apply to fittings detailed in ISO 8434 parts 1, 2 and 4.
Annex A of this standard is normative.
iv © ISO 2001 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/DIS 1179-3
Introduction

In fluid power systems, power is transmitted and controlled through a fluid (liquid or gas) under pressure within a

circuit. In general applications, a fluid may be conveyed under pressure. Components are connected through their

threaded ports by stud ends on fluid conductor fittings to tubes and pipes or to hose fittings and hoses.

© ISO 2001 – All rights reserved v
---------------------- Page: 5 ----------------------
DRAFT INTERNATIONAL STANDARD ISO/DIS 1179-3
Connections for general use and fluid power — Ports and stud
ends with ISO 228-1 threads with elastomeric or metal-to-metal
sealing — Part 3: Light-duty (L series) stud ends with sealing by
O-ring with retaining ring (types G and H)
1 Scope

This part of ISO 1179 specifies dimensions, performance requirements and test procedures for non-adjustable and

adjustable light-duty (L series) stud ends with ISO 228-1 threads with sealing by O-ring with retaining ring (types G

and H, respectively).

Light-duty (L series) stud ends in accordance with this part of ISO 1179 may be used at working pressures up to

31,5 MPa (315 bar) for non-adjustable stud ends (type G) and up to 20 MPa (200 bar) for adjustable stud ends

(type H). The permissible working pressure depends upon size, materials, design, working conditions, application,

etc.

For threaded ports and stud ends for use in new designs in hydraulic fluid power applications, only

ISO 6149 shall be used. Threaded ports and stud ends in accordance with ISO 1179, ISO 9974 and

ISO 11926 shall not be used for new design in hydraulic fluid power applications.

For threaded ports and stud ends for use in new designs in pneumatic fluid power applications, only

ISO 16030 shall be used. Threaded ports and stud ends in accordance with this edition of ISO 1179 may

not be interchangeable with those in accordance with ISO 1179:1981 and shall not be interchanged with

threaded ports and stud ends in accordance with ISO 16030.

Conformance to the dimensional information in this standard does not guarantee rated performance. Each

manufacturer shall perform testing according to the specification contained in this standard to assure that

components made to this standard comply with the performance ratings.
2 Normative references

The following normative documents contain provisions which, through reference in this text, constitute provisions of

this part of ISO 1179. For dated references, subsequent amendments to, or revisions of, any of these publications

do not apply. However, parties to agreements based on this part of ISO 1179 are encouraged to investigate the

possibility of applying the most recent editions of the normative documents indicated below. For undated

references, the latest edition of the normative document referred to applies. Members of ISO and IEC maintain

registers of currently valid International Standards.

ISO 48, Rubber, vulcanized or thermoplastic – Determination of hardness (hardness between 10 and 100 IRHD)

ISO 228-1, Pipe threads where pressure-tight joints are not made on the threads – Part 1: Dimensions, tolerances

and designation

ISO 228-2, Pipe threads where pressure-tight joints are not made on the threads – Part 2: Verification by means of

limit gauges
© ISO 2001 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO/DIS 1179-3

ISO 1179-1:-- , Connections for general use and fluid power – Ports and stud ends with ISO 228-1 threads with

elastomeric or metal-to-metal sealing – Part 1: Threaded ports

ISO 1179-2:-- , Connections for general use and fluid power – Ports and stud ends with ISO 228-1 threads with

elastomeric or metal-to-metal sealing – Part 2: Heavy-duty (S series) and light-duty (L series) stud ends with

elastomeric sealing (type E)

ISO 1179-4:-- , Connections for general use and fluid power – Ports and stud ends with ISO 228-1 threads with

elastomeric or metal-to-metal sealing – Part 4: Stud ends for general use only with metal-to-metal sealing (type B)

ISO 3448, Industrial liquid lubricants – ISO viscosity classification

ISO 3601-3, Fluid systems – Sealing devices – O-rings – Part 3: Quality acceptance criteria (under revision)

ISO 4759-1, Tolerances for fasteners – Part 1: Bolts, screws and nuts with thread diameters between 1,6

(inclusive) and 150 mm (inclusive) and product grades A, B and C
ISO 5598, Fluid power systems and components – Vocabulary

ISO 6508, Metallic materials – Hardness test – Rockwell test (scales A- B- C- D- E- F- G- H- K)

ISO 6803, Rubber or plastics hoses and hose assemblies – Hydraulic-pressure i
...

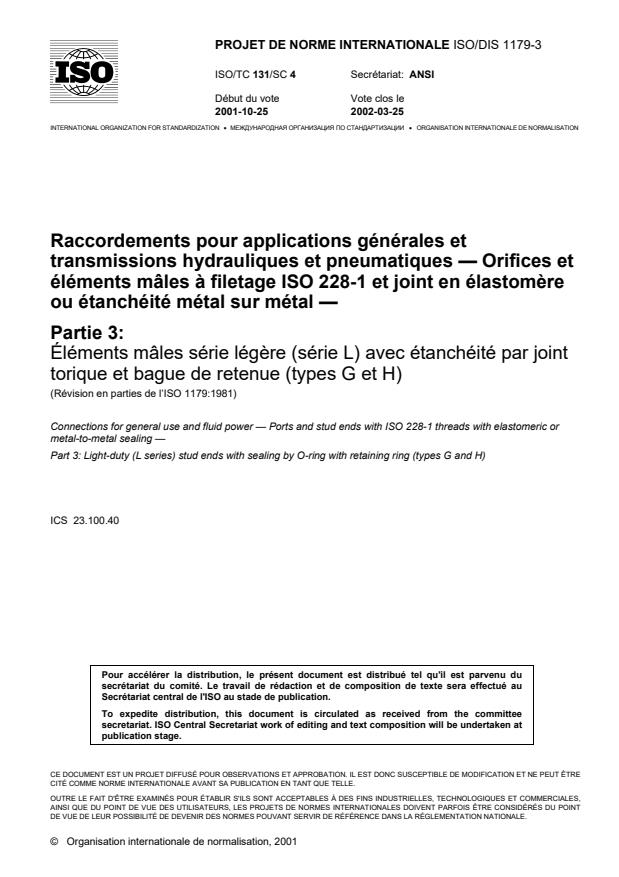

PROJET DE NORME INTERNATIONALE ISO/DIS 1179-3
ISO/TC 131/SC 4 Secrétariat: ANSI
Début du vote Vote clos le
2001-10-25 2002-03-25

INTERNATIONAL ORGANIZATION FOR STANDARDIZATION • МЕЖДУНАРОДНАЯ ОРГАНИЗАЦИЯ ПО СТАНДАРТИЗАЦИИ • ORGANISATION INTERNATIONALE DE NORMALISATION

Raccordements pour applications générales et
transmissions hydrauliques et pneumatiques — Orifices et
éléments mâles à filetage ISO 228-1 et joint en élastomère
ou étanchéité métal sur métal —
Partie 3:
Éléments mâles série légère (série L) avec étanchéité par joint
torique et bague de retenue (types G et H)
(Révision en parties de l’ISO 1179:1981)

Connections for general use and fluid power — Ports and stud ends with ISO 228-1 threads with elastomeric or

metal-to-metal sealing —

Part 3: Light-duty (L series) stud ends with sealing by O-ring with retaining ring (types G and H)

ICS 23.100.40

Pour accélérer la distribution, le présent document est distribué tel qu'il est parvenu du

secrétariat du comité. Le travail de rédaction et de composition de texte sera effectué au

Secrétariat central de l'ISO au stade de publication.

To expedite distribution, this document is circulated as received from the committee

secretariat. ISO Central Secretariat work of editing and text composition will be undertaken at

publication stage.

CE DOCUMENT EST UN PROJET DIFFUSÉ POUR OBSERVATIONS ET APPROBATION. IL EST DONC SUSCEPTIBLE DE MODIFICATION ET NE PEUT ÊTRE

CITÉ COMME NORME INTERNATIONALE AVANT SA PUBLICATION EN TANT QUE TELLE.

OUTRE LE FAIT D'ÊTRE EXAMINÉS POUR ÉTABLIR S'ILS SONT ACCEPTABLES À DES FINS INDUSTRIELLES, TECHNOLOGIQUES ET COMMERCIALES,

AINSI QUE DU POINT DE VUE DES UTILISATEURS, LES PROJETS DE NORMES INTERNATIONALES DOIVENT PARFOIS ÊTRE CONSIDÉRÉS DU POINT

DE VUE DE LEUR POSSIBILITÉ DE DEVENIR DES NORMES POUVANT SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTATION NATIONALE.

© Organisation internationale de normalisation, 2001
---------------------- Page: 1 ----------------------
ISO/DIS 1179-3
Notice de droits d’auteur

Ce document de l’ISO est un projet de Norme internationale qui est protégé par les droits d’auteur de l’ISO.

Sauf autorisé par les lois en matière de droits d’auteur du pays utilisateur, aucune partie de ce projet ISO ne

peut être reproduite, enregistrée dans un système d’extraction ou transmise sous quelque forme que ce soit

et par aucun procédé, électronique ou mécanique, y compris la photocopie, les enregistrements ou autres,

sans autorisation écrite préalable.

Les demandes d’autorisation de reproduction doivent être envoyées à l’ISO à l’adresse ci-après ou au

comité membre de l’ISO dans le pays du demandeur.
Responsable des droits d’auteur
Secrétariat central de l’ISO
1 rue de Varembé
1211 Genève 20 Suisse
tél. + 41 22 749 0111
fax + 41 22 749 0947
internet [e-mail]
Toute reproduction est soumise au paiement de droits ou à un contrat de licence.
Les contrevenants pourront être poursuivis.
ii © ISO 2001 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/DIS 1179-3

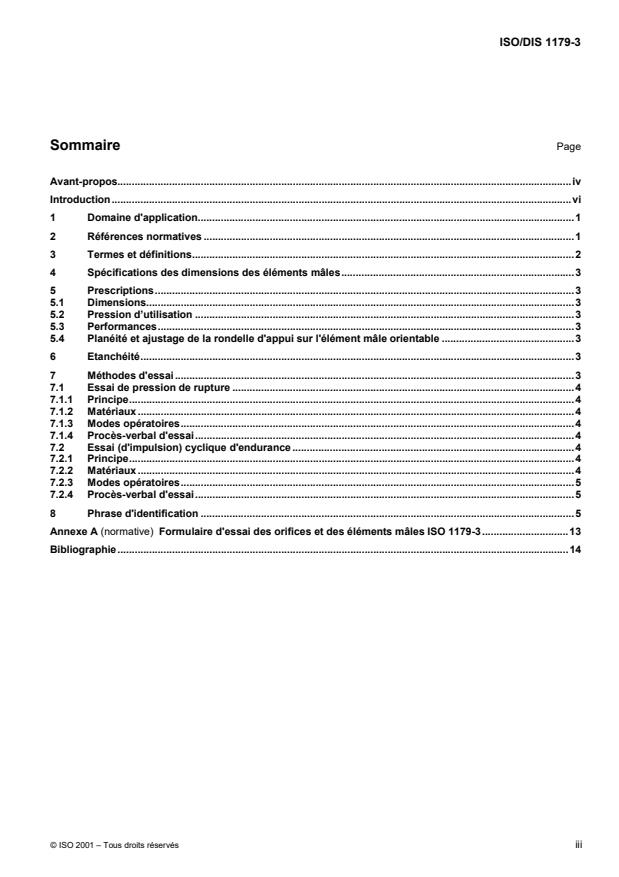

Sommaire Page

Avant-propos..............................................................................................................................................................iv

Introduction................................................................................................................................................................vi

1 Domaine d'application...................................................................................................................................1

2 Références normatives .................................................................................................................................1

3 Termes et définitions.....................................................................................................................................2

4 Spécifications des dimensions des éléments mâles.................................................................................3

5 Prescriptions..................................................................................................................................................3

5.1 Dimensions.....................................................................................................................................................3

5.2 Pression d’utilisation ....................................................................................................................................3

5.3 Performances.................................................................................................................................................3

5.4 Planéité et ajustage de la rondelle d'appui sur l'élément mâle orientable ..............................................3

6 Etanchéité.......................................................................................................................................................3

7 Méthodes d'essai...........................................................................................................................................3

7.1 Essai de pression de rupture .......................................................................................................................4

7.1.1 Principe...........................................................................................................................................................4

7.1.2 Matériaux ........................................................................................................................................................4

7.1.3 Modes opératoires.........................................................................................................................................4

7.1.4 Procès-verbal d'essai....................................................................................................................................4

7.2 Essai (d'impulsion) cyclique d'endurance ..................................................................................................4

7.2.1 Principe...........................................................................................................................................................4

7.2.2 Matériaux ........................................................................................................................................................4

7.2.3 Modes opératoires.........................................................................................................................................5

7.2.4 Procès-verbal d'essai....................................................................................................................................5

8 Phrase d'identification ..................................................................................................................................5

Annexe A (normative) Formulaire d'essai des orifices et des éléments mâles ISO 1179-3..............................13

Bibliographie.............................................................................................................................................................14

© ISO 2001 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/DIS 1179-3
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de

normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux

comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité

technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en

liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission

électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.

Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,

Partie 3.

Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour

vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités

membres votants.

La Norme internationale ISO 1179 a été élaborée par un groupe de travail joint entre les Comités techniques

ISO/TC 5 "Tuyaux en métaux ferreux et raccords métalliques" et ISO/TC 131 "Transmissions hydrauliques et

pneumatiques".

L'ISO 1179 comprend les parties suivantes, présentées sous le titre général Raccordements pour applications

générales et transmissions hydrauliques et pneumatiques — Orifices et éléments mâles à filetage ISO 228-1 et

joint en élastomère ou étanchéité métal sur métal :
 Partie 1 : Orifices filetés

 Partie 2 : Eléments mâles de séries lourde (série S) et légère (série L) avec joint élastomère (type E)

 Partie 3 : Eléments mâles de série légère (série L) avec étanchéité par joint torique avec bague de retenue

(types G et H)

 Partie 4 : Eléments mâles pour applications générales uniquement avec étanchéité métal sur métal (type B).

Les quatre parties de l'ISO 1179 constituent une révision et remplacent l'ISO 1179:1981. Cette révision définit les

exigences de performance, les dimensions et les conceptions des orifices et des éléments mâles de série lourde

(série S) dans les parties 2 et 4 et de série légère (série L) dans les parties 2 et 3. Des essais probants couvrant

plus de 30 années d'expérience ont confirmé les exigences de performance des extrémités de raccords en acier au

carbone. Les raccordements par éléments mâles spécifiés dans l'ISO 1179 parties 2, 3 et 4 s'appliquent aux

raccords détaillés dans l'ISO 8434, parties 1, 2 et 4.
L’annexe A de la présente norme est normative.
iv © ISO 2001 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/DIS 1179-3
Introduction

Dans les transmissions hydrauliques et pneumatiques, la puissance est transmise et commandée par

l'intermédiaire d'un fluide (liquide ou gaz) sous pression à l'intérieur d'un circuit. Dans les applications générales,

un fluide peut être transporté sous pression. Les composants sont reliés entre eux au niveau de leurs orifices

filetés par des éléments mâles sur raccords et tubes rigides ou souples.
© ISO 2001 – Tous droits réservés v
---------------------- Page: 5 ----------------------
PROJET DE NORME INTERNATIONALE ISO/DIS 1179-3
Raccordements pour applications générales et transmissions
hydrauliques et pneumatiques — Orifices et éléments mâles à
filetage ISO 228-1 et joint élastomère ou étanchéité métal sur
métal — Partie 3 : Eléments mâles série légère (L) avec étanchéité
par joint torique et bague de retenue (types G et H)
1 Domaine d'application

La présente partie de l'ISO 1179 spécifie les dimensions, les exigences de performance et les modes opératoires

d'essai des éléments mâles orientables et non orientables de série légère (série L), à filetage ISO 228-1 et avec

joint torique et bague de retenue (respectivement de types G et H).

Les éléments mâles de série légère (série L) conformes à la présente partie de la norme ISO 1179 peuvent être

utilisées jusqu'à des pressions d’utilisation de 31,5 MPa (315 bar) pour les éléments mâles non orientables (type

G) et jusqu'à 20 MPa (200 bar) pour les éléments mâles (type H). La pression d’utilisation dépend des dimensions,

des matériaux, de la conception des conditions d'exploitation, des applications, etc.

Seule la norme ISO 6149 est applicable aux orifices et éléments mâles filetés utilisés dans les nouvelles

conceptions pour applications des transmissions hydrauliques. Les orifices et éléments mâles filetés

conformes aux normes ISO 1179, 9974 et 11926 ne doivent pas être utilisés dans les nouvelles conceptions

pour applications des transmissions hydrauliques.

Seule la norme ISO 16030 est applicable aux orifices et éléments mâles filetés utilisés dans les nouvelles

conceptions pour applications de transmissions pneumatiques. . Les orifices et éléments mâles filetés

conformes à la présente édition de l’ISO 1179 peuvent ne pas être interchangeables avec ceux conformes à

l’ISO 1179:1981 et ne doivent pas être échangés avec les orifices et éléments mâles filetés conformes à

l’ISO 16030.

La conformité aux dimensions indiquées dans la présente norme ne garantit pas les performances nominales.

Chaque fabricant doit effectuer des essais suivant les spécifications de cette norme pour s'assurer que les

composants fabriqués selon cette dernière sont conformes aux critères de performance.

2 Références normatives

Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,

constituent des dispositions valables pour la présente partie de l'ISO 1179. Pour les références datées, les

amendements ultérieurs ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties prenantes

aux accords fondés sur la présente partie de l'ISO 1179 sont invitées à rechercher la possibilité d'appliquer les

éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière

édition du document normatif en référence s’applique. Les membres de l'ISO et de la CEI possèdent le registre des

Normes internationales en vigueur.

ISO 48, Caoutchouc vulcanisé ou thermoplastique -- Détermination de la dureté (dureté comprise entre 10 DIDC et

100 DIDC).

ISO 228-1 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet - Partie 1 : Désignation,

dimensions et tolérances.
© ISO 2001 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO/DIS 1179-3

ISO 228-2, Filetages de tuyauterie pour raccordement sans étanchéité dans le filet - Partie 2 : Vérification par

calibres à limites.
ISO 1179-1--

, Raccordements pour applications générales et transmissions hydrauliques et pneumatiques -

Orifices et éléments mâles à filetage ISO 228-1 avec joint élastomère ou étanchéité métal sur métal -

Partie 1 : Orifices filetés.

ISO 1179-2 – , Raccordements pour applications générales et transmissions hydrauliques et pneumatiques -

Orifices et éléments mâles à filetage ISO 228-1 avec joint élastomère ou étanchéité métal sur métal - Partie 2 :

Eléments mâles de séries lourde (S) et légère (L) avec joint élastomère (type E).

ISO 1179-4 – , Raccords pour applications générales et transmissions hydrauliques et pneumatiques - Orifices et

éléments mâles à filetage ISO 228-1 avec joint élastomère ou étanchéité métal sur métal - Partie 4 : Eléments

mâles pour applications générales uniquement avec étanchéité métal sur métal (type B).

ISO 3448, Lubrifiants liquides industriels - Classification ISO selon la viscosité.

ISO 3601-3,
Systèmes de fluide - Joints toriques - Partie 3 : Critères de qualité.

ISO 4759-1, Tolérances pour éléments de fixation - Partie 1 : Boulons, vis et écrous de diamètres de filetage

compris entre 1,6 (inclus) et 150 mm (inclus) et de niveaux de finition A, B et C.

ISO 5598, Transmissions hydrauliques et pneumatiques - Vocabulaire.

ISO 6508, Matériaux métalliques - Essai de dureté - Essai Rockwell (échelles A- B- C- D- E- F- G- H- K).

ISO 6803, Tuyaux et flexibles en caoutchouc et en plastique - Essai d'impulsions hydraulique sans flexions.

ISO 8434-5, Raccords de tubes métalliques pour transmissions hydrauliques et pneumatiques et applications

générales -- Partie 5: Méthodes d'essai pour raccords filetés pour transmissions hydrauliques.

3 Termes et définitions

Pour les besoins de la présente partie de l'ISO 1179, les termes et définitions donnés dans l’ISO 5598 ainsi que les

suivants s'appliquent.
3.1
élément mâle de raccordement orientable

élément mâle de raccordement qui permet d'orienter le raccord au moment du serrage final du contre-écrou afin de

réaliser le raccordement. Ce type d'élément mâle est généralement utilisé sur des raccords profilés (ex. : tés, croix

et coudes)
3.2
élément mâle de raccordement non orientable

élément mâle de raccordement qui n'exige pas d'orientation particulière au moment du serrage

...
