ISO 1179-1:2013

Connections for general use and fluid power — Ports and stud ends with ISO 228-1 threads with elastomeric or metal-to-metal sealing — Part 1: Threaded ports

ISO 1179-1:2013 specifies dimensions for ports with ISO 228‑1 threads for use with non-adjustable stud ends described in ISO 1179‑2, ISO 1179‑3 and ISO 1179‑4 and with adjustable stud ends described in ISO 1179‑3. Ports in accordance with ISO 1179-1:2013 are applicable for use with ISO 1179‑2 heavy-duty (S series) stud ends with type E sealing at working pressures up to 63 MPa (630 bar) and light-duty (L series) stud ends at working pressures up to 25 MPa (250 bar), ISO 1179‑3 light-duty (L series) stud ends with type G sealing at working pressures up to 31,5 MPa (315 bar), and with ISO 1179‑3 light-duty (L series) adjustable stud ends with type H sealing at working pressures up to 20 MPa (200 bar), and ISO 1179‑4 stud ends with type B sealing at working pressures up to 40 MPa (400 bar) for the S series, up to 25 MPa (250 bar) for the L series, and up to 10 MPa (100 bar) for the LL series, except for the G2 size port, which in hydraulic fluid power systems is used mainly with accumulators and for which ISO 1179‑3 and ISO 1179‑4 do not specify stud ends. The permissible working pressure depends upon size, materials, design, working conditions, application, etc.

Raccordements pour applications générales et transmissions hydrauliques et pneumatiques — Orifices et éléments mâles à filetage ISO 228-1 à joint en élastomère ou étanchéité métal sur métal — Partie 1: Orifices filetés

L'ISO 1179-1:2013 spécifie les dimensions des orifices avec filetage ISO 228-1 pour utilisation avec des éléments mâles non orientables décrits dans l'ISO 1179-2, l'ISO 1179-3 et l'ISO 1179-4 et pour des éléments mâles orientables décrits dans l'ISO 1179-3. Les orifices conformes à l'ISO 1179-1:2013 peuvent être utilisés avec des éléments mâles ISO 1179-2 de série lourde (série S) avec joints de type E à des pressions d'utilisation jusqu'à 63 MPa (630 bar) et avec des éléments mâles de série légère (série L) à des pressions d'utilisation jusqu'à 25 MPa (250 bar), avec des éléments mâles ISO 1179-3 de série légère (série L) avec joints de type G à des pressions d'utilisation jusqu'à 31,5 MPa (315 bar) et avec des éléments mâles orientables ISO 1179-3 de série légère (série L) avec joints de type H à des pressions d'utilisation jusqu'à 20 MPa (200 bar), et avec des éléments mâles ISO 1179-4 avec joints de type B à des pressions d'utilisation jusqu'à 40 MPa (400 bar) pour la série S, jusqu'à 25 MPa (250 bar) pour la série L et jusqu'à 10 MPa (100 bar) pour la série LL, excepté pour l'orifice de taille G2, qui dans des systèmes de transmission hydraulique est utilisé principalement avec des accumulateurs et pour lequel l'ISO 1179-3 et l'ISO 1179-4 n'indiquent pas les éléments mâles. La pression d'utilisation admissible dépend des dimensions, des matériaux, de la conception, des conditions de fonctionnement, des applications, etc.

General Information

• Status: Published
• Publication Date: 21-Oct-2013
• ICS: 23.100.40 - Piping and couplings
• Technical Committee: ISO/TC 131/SC 4 - Connectors and similar products and components
• Drafting Committee: ISO/TC 131/SC 4/WG 1 - Ports and connector stud ends
• Current Stage: 9020 - International Standard under periodical review
• Start Date: 15-Jan-2024
• Completion Date: 15-Jan-2024

Relations

• Revises: ISO 1179-1:2007 - Connections for general use and fluid power — Ports and stud ends with ISO 228-1 threads with elastomeric or metal-to-metal sealing — Part 1: Threaded ports
• Effective Date: 13-Aug-2011

Standards Content (Sample)

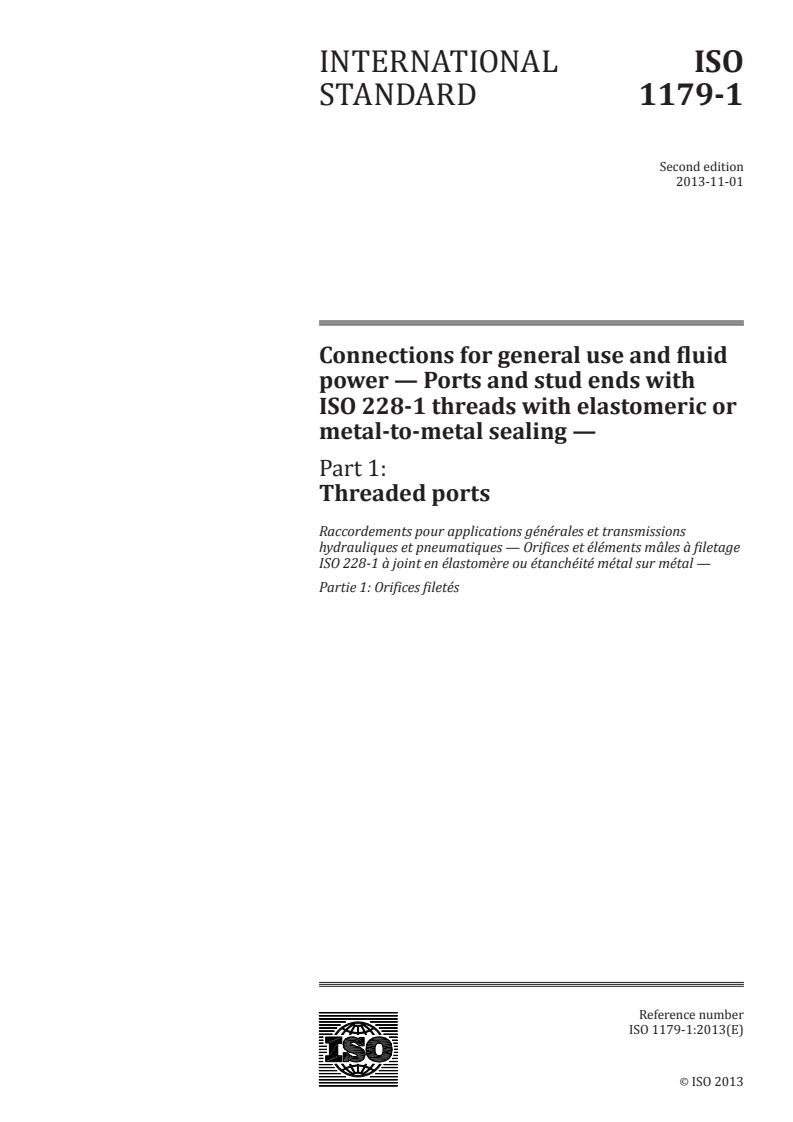

INTERNATIONAL ISO
STANDARD 1179-1
Second edition
2013-11-01
Connections for general use and fluid
power — Ports and stud ends with
ISO 228-1 threads with elastomeric or
metal-to-metal sealing —
Part 1:
Threaded ports
Raccordements pour applications générales et transmissions
hydrauliques et pneumatiques — Orifices et éléments mâles à filetage
ISO 228-1 à joint en élastomère ou étanchéité métal sur métal —
Partie 1: Orifices filetés
Reference number
ISO 1179-1:2013(E)
©
ISO 2013

---------------------- Page: 1 ----------------------
ISO 1179-1:2013(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2013
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 1179-1:2013(E)

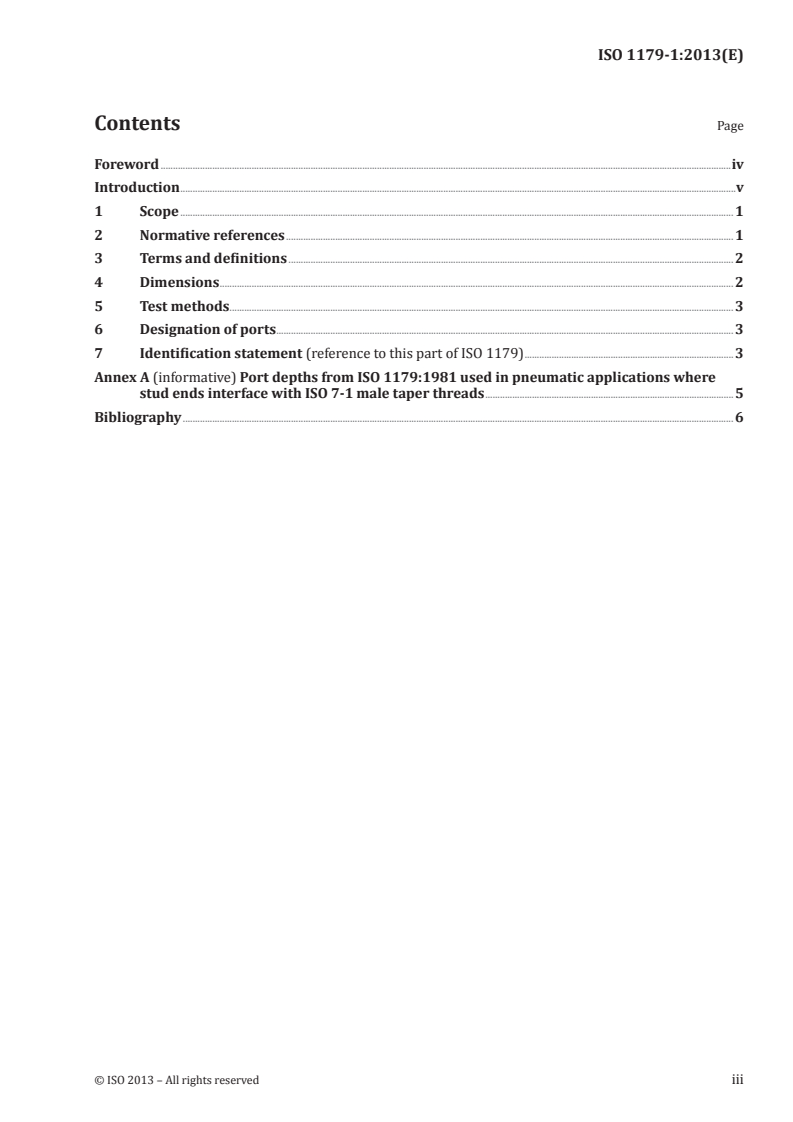

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Dimensions . 2
5 Test methods . 3
6 Designation of ports . 3
7 Identification statement (reference to this part of ISO 1179) . 3
Annex A (informative) Port depths from ISO 1179:1981 used in pneumatic applications where
stud ends interface with ISO 7-1 male taper threads . 5
Bibliography . 6
© ISO 2013 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 1179-1:2013(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2. www.iso.org/directives
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. IS
...

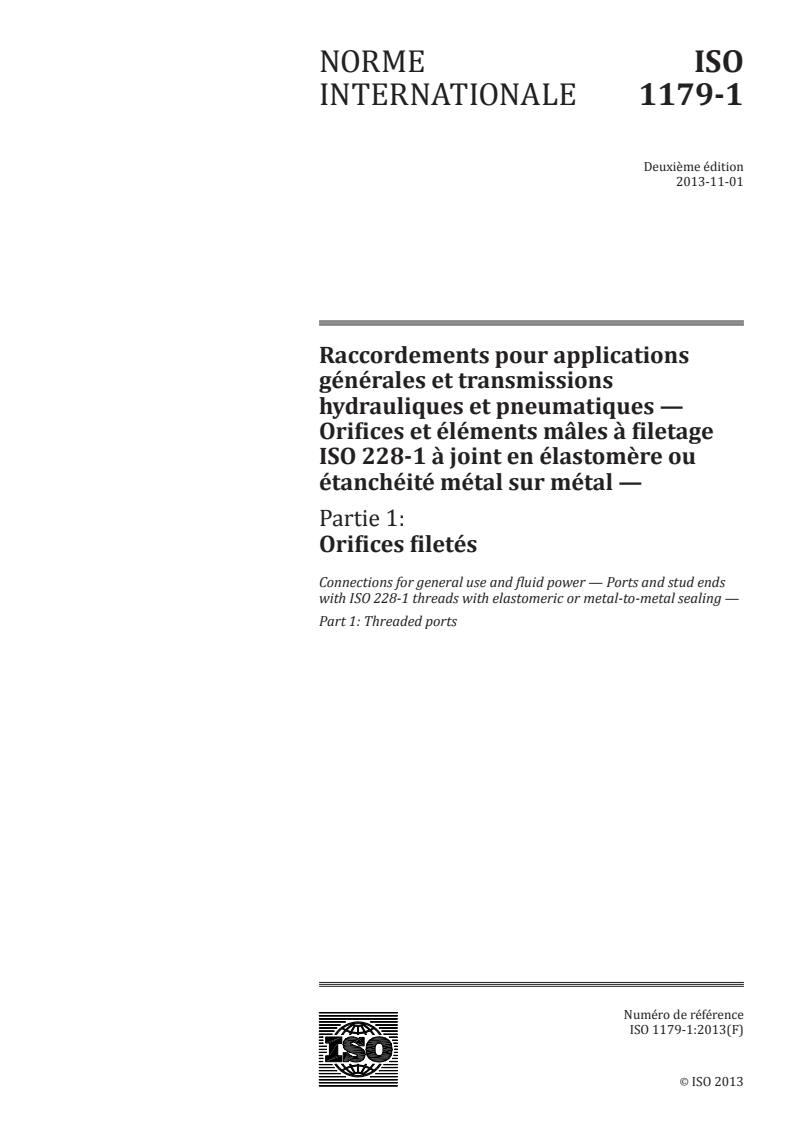

NORME ISO
INTERNATIONALE 1179-1
Deuxième édition
2013-11-01
Raccordements pour applications
générales et transmissions
hydrauliques et pneumatiques —
Orifices et éléments mâles à filetage
ISO 228-1 à joint en élastomère ou
étanchéité métal sur métal —
Partie 1:
Orifices filetés
Connections for general use and fluid power — Ports and stud ends
with ISO 228-1 threads with elastomeric or metal-to-metal sealing —
Part 1: Threaded ports
Numéro de référence
ISO 1179-1:2013(F)
©
ISO 2013

---------------------- Page: 1 ----------------------
ISO 1179-1:2013(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2013
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2013 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 1179-1:2013(F)

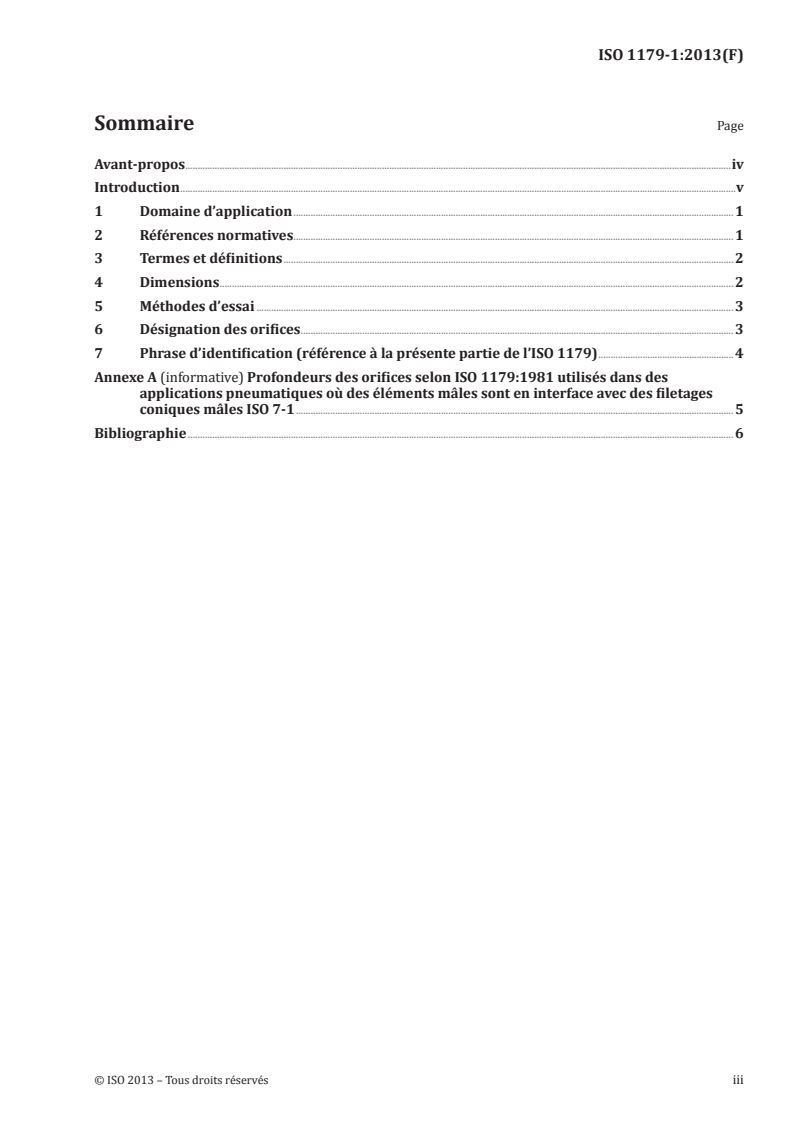

Sommaire Page
