Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 1179-3
First edition
2007-08-15


Connections for general use and fluid
power — Ports and stud ends with
ISO 228-1 threads with elastomeric or
metal-to-metal sealing —
Part 3:
Light-duty (L series) stud ends with
sealing by O-ring with retaining ring
(types G and H)
Raccordements pour applications générales et transmissions
hydrauliques et pneumatiques — Orifices et éléments mâles à filetage
ISO 228-1 et joint en élastomère ou étanchéité métal sur métal —
Partie 3: Éléments mâles série légère (série L) avec étanchéité par joint
torique et bague de retenue (types G et H)





Reference number
ISO 1179-3:2007(E)
©
ISO 2007

---------------------- Page: 1 ----------------------
ISO 1179-3:2007(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


COPYRIGHT PROTECTED DOCUMENT


©  ISO 2007
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland

ii © ISO 2007 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 1179-3:2007(E)
Contents Page
Foreword. iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions. 2
4 Dimensions. 2
5 Requirements . 2
6 Sealing . 2
7 Test methods. 3
8 Designation of stud ends. 4
9 Identification statement (reference to this part of ISO 1179). 5
Annex A (normative) Test data form for ISO 1179-1 port and ISO 1179-3 stud ends. 12
Bibliography . 13

© ISO 2007 – All rights reserved iii

---------------------- Page: 3 ----------------------

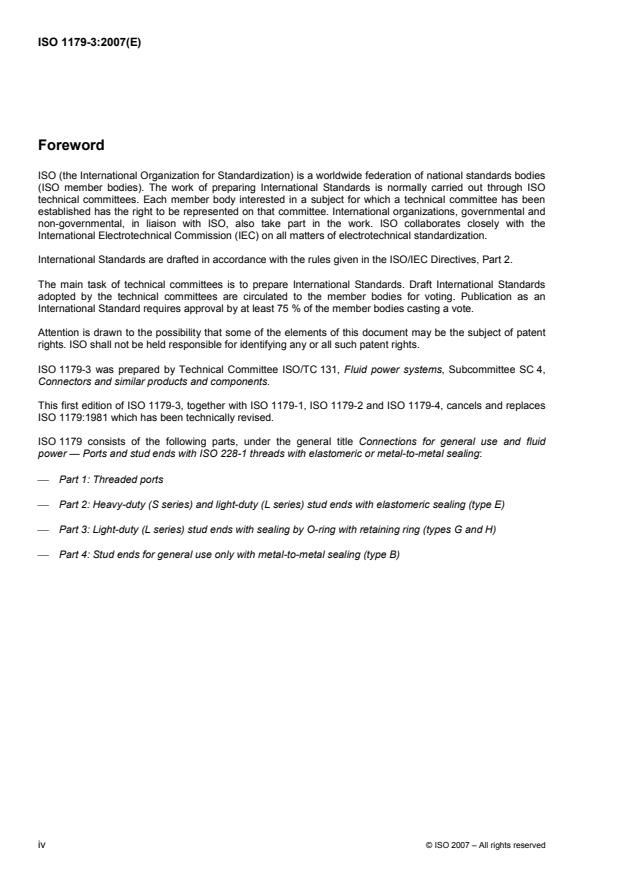

ISO 1179-3:2007(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 1179-3 was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee SC 4,
Connectors and similar products and components.
This first edition of ISO 1179-3, together with ISO 1179-1, ISO 1179-2 and ISO 1179-4, cancels and replaces
ISO 1179:1981 which has been technically revised.
ISO 1179 consists of the following parts, under the general title Connections for general use and fluid
power — Ports and stud ends with ISO 228-1 threads with elastomeric or metal-to-metal sealing:
⎯ Part 1: Threaded ports
⎯ Part 2: Heavy-duty (S series) and light-duty (L series) stud ends with elastomeric sealing (type E)
⎯ Part 3: Light-duty (L series) stud ends with sealing by O-ring with retaining ring (types G and H)
⎯ Part 4: Stud ends for general use only with metal-to-metal sealing (type B)
iv © ISO 2007 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 1179-3:2007(E)
Introduction
In fluid power systems, power is transmitted and controlled through a fluid (liquid or gas) under pressure within
a circuit. In general applications, a fluid may be conveyed under pressure. Components are connected
through their threaded ports by fluid conductor connectors to tubes and pipes or to hose fittings and hoses.
For threaded ports and stud ends specified in new designs in hydraulic fluid power applications,
ISO/TC 131/SC 4 recommends that the ISO 6149 series be used because these International Standards
specify ports and stud ends with metric threads and O-ring sealing and because the sub-committee would like
to help users by recommending one preferred system. ISO/TC 131/SC 4 further recommends that threaded
ports and stud ends in accordance with the ISO 1179 series, ISO 9974 series and ISO 11926 series not be
used for new designs in hydraulic fluid power applications; these International Standards will be maintained
because they specify ports and stud ends that are currently used in hydraulic systems worldwide.
For threaded ports and stud ends specified in new designs in pneumatic fluid power applications,
ISO/TC 131/SC 4 recommends that ISO 16030 be used, except where products are to interface with ISO 7-1
threads, because the sub-committee would like to help users by recommending one preferred system.
ISO/TC 131/SC 4 further recommends that threaded ports and stud ends in accordance with the ISO 1179
series not be used for new designs in pneumatic fluid power applications; these International Standards will be
maintained because they specify ports and stud ends that are currently used in pneumatic systems worldwide.
Significant testing over more than 30 years of use has confirmed the performance requirements of connection
ends made from carbon steel. The stud end connections specified in ISO 1179 parts 2, 3 and 4 apply to
connectors detailed in ISO 8434 parts 1, 2 and 4.

© ISO 2007 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 1179-3:2007(E)

Connections for general use and fluid power — Ports and stud
ends with ISO 228-1 threads with elastomeric or metal-to-metal
sealing —
Part 3:
Light-duty (L series) stud ends with sealing by O-ring with
retaining ring (types G and H)
1 Scope
This part of ISO 1179 specifies dimensions, performance requirements and test procedures for non-adjustable
and adjustable light-duty (L series) stud ends with ISO 228-1 threads with sealing by O-ring with retaining ring
(types G and H, respectively).
Light-duty (L series) stud ends in accordance with this part of ISO 1179 may be used at working pressures up
to 31,5 MPa (315 bar) for non-adjustable stud ends (type G) and up to 20 MPa (200 bar) for adjustable stud
ends (type H). The permissible working pressure depends upon size, materials, design, working conditions,
application, etc.
Conformance to the dimensional information in this part of ISO 1179 does not guarantee rated performance.
Each manufacturer shall perform testing according to the specification contained in this part of ISO 1179 to
assure that components made to this part of ISO 1179 comply with the performance ratings.
NOTE 1 This part of ISO 1179 applies to connectors detailed in ISO 8434-2.
NOTE 2 The introduction of this part of ISO 1179 gives recommendations for ports and stud ends to be used for new
designs in hydraulic and pneumatic fluid power applications.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 228-1, Pipe threads where pressure-tight joints are not made on the threads — Part 1: Dimensions,
tolerances and designation
ISO 3601-3:2005, Fluid power systems — O-rings — Part 3: Quality acceptance criteria
ISO 4759-1:2000, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B
and C
ISO 5598, Fluid power systems and components — Vocabulary
ISO 19879, Metallic tube connections for fluid power and general use — Test methods for hydraulic fluid
power connections
© ISO 2007 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 1179-3:2007(E)
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 and the following apply.
3.1
adjustable stud end connector
stud end connector that allows for connector orientation through final tightening of the locknut to complete the
connection
NOTE This type of stud end is typically used on shaped connectors (e.g. tees, crosses and elbows).
3.2
non-adjustable stud end connector
stud end connector that does not require specific orientation before final tightening of the connection because
it is only used on straight connectors
4 Dimensions
Light-duty (L series) type G and type H stud ends, locknuts and washers shall conform to the dimensions
given in Figures 1 and 2 and Table 1. Hexagonal tolerances across flats shall be in accordance with
ISO 4759-1:2000, product grade C.
5 Requirements
5.1 Working pressure
Light-duty (L series) stud ends (types G and H) made of low carbon steel shall be designed for use at the
working pressures given in Table 2.
5.2 Performance
Light-duty (L series) stud ends made of low carbon steel shall meet or exceed the burst and impulse
pressures given in Table 2, when tested in accordance with Clause 7 and assembled using the torques listed
in Table 6.
5.3 Flatness and fit of adjustable stud end back-up washers
The washer shall be clinched to the stud end with a tight slip fit to an interference fit. The slip fit shall be tight
enough so that the washer cannot be shaken loose to cause it to drop from its uppermost position under its
own weight. The locknut torque needed to move the washer at the maximum washer interference fit shall not
exceed the torques listed in Table 3.
Any washer surface that is out of flatness shall be uniform (i.e. not wavy) and concave with respect to the stud
end of type H stud ends only and shall conform to the allowance given in Table 3.
6 Sealing
O-rings and retaining rings for use with light-duty (L series) stud ends shall conform to the dimensions given in
Figures 3 and 4 and Tables 4 and 5. Figures 5 and 6 show the correct assembly of the stud end with O-ring
and retaining ring.
2 © ISO 2007 –
...

NORME ISO
INTERNATIONALE 1179-3
Première édition
2007-08-15


Raccordements pour applications
générales et transmissions hydrauliques
et pneumatiques — Orifices et éléments
mâles à filetage ISO 228-1 et joint en
élastomère ou étanchéité métal sur
métal —
Partie 3:
Éléments mâles série légère (série L)
avec étanchéité par joint torique et bague
de retenue (types G et H)
Connections for general use and fluid power — Ports and stud ends
with ISO 228-1 threads with elastomeric or metal-to-metal sealing —
Part 3: Light-duty (L series) stud ends with sealing by O-ring with
retaining ring (types G and H)





Numéro de référence
ISO 1179-3:2007(F)
©
ISO 2007

---------------------- Page: 1 ----------------------
ISO 1179-3:2007(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


DOCUMENT PROTÉGÉ PAR COPYRIGHT


©  ISO 2007
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse

ii © ISO 2007 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 1179-3:2007(F)
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions. 2
4 Dimensions. 2
5 Exigences . 2
6 Étanchéité. 2
7 Méthodes d'essai . 3
8 Désignation des éléments mâles . 4
9 Phrase d'identification (référence à la présente partie de l'ISO 1179). 5
Annexe A (normative) Formulaire d'essai des orifices ISO 1179-1 et des éléments mâles
ISO 1179-3. 12
Bibliographie . 13

© ISO 2007 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 1179-3:2007(F)

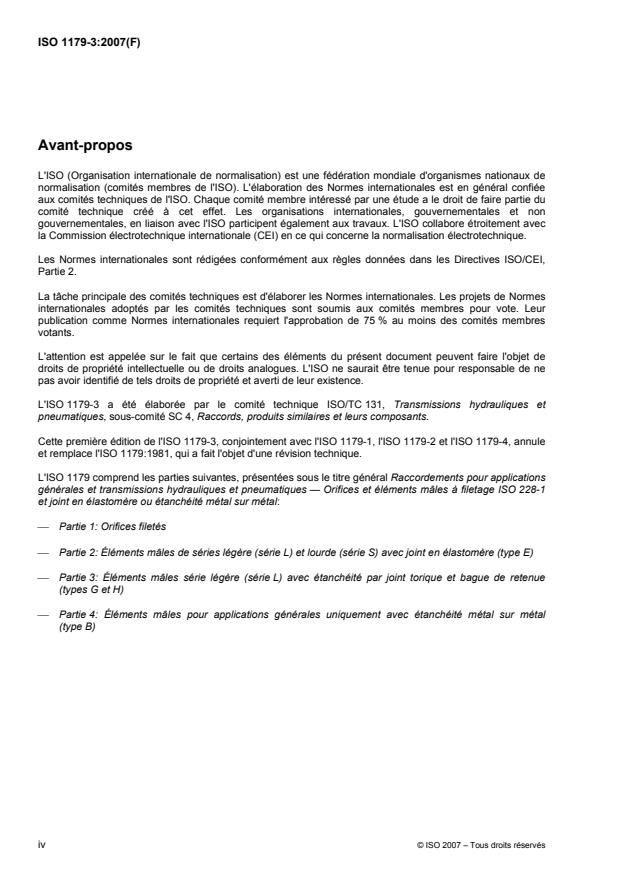

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 1179-3 a été élaborée par le comité technique ISO/TC 131, Transmissions hydrauliques et
pneumatiques, sous-comité SC 4, Raccords, produits similaires et leurs composants.
Cette première édition de l'ISO 1179-3, conjointement avec l'ISO 1179-1, l'ISO 1179-2 et l'ISO 1179-4, annule
et remplace l'ISO 1179:1981, qui a fait l'objet d'une révision technique.
L'ISO 1179 comprend les parties suivantes, présentées sous le titre général Raccordements pour applications
générales et transmissions hydrauliques et pneumatiques — Orifices et éléments mâles à filetage ISO 228-1
et joint en élastomère ou étanchéité métal sur métal:
⎯ Partie 1: Orifices filetés
⎯ Partie 2: Éléments mâles de séries légère (série L) et lourde (série S) avec joint en élastomère (type E)
⎯ Partie 3: Éléments mâles série légère (série L) avec étanchéité par joint torique et bague de retenue
(types G et H)
⎯ Partie 4: Éléments mâles pour applications générales uniquement avec étanchéité métal sur métal
(type B)
iv © ISO 2007 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 1179-3:2007(F)
Introduction
Dans les transmissions hydrauliques et pneumatiques, la puissance est transmise et commandée par
l'intermédiaire d'un fluide (liquide ou gaz) sous pression à l'intérieur d'un circuit. Dans les applications
générales, un fluide peut être transporté sous pression. Les composants sont reliés au niveau de leurs orifices
filetés par des éléments mâles sur les raccordements conducteurs de fluide aux tubes et canalisations ou par
des flexibles de raccordement aux tuyaux flexibles.
Pour les orifices filetés et les éléments mâles spécifiés dans les nouvelles conceptions pour les applications
de transmissions hydrauliques, l'ISO/TC 131/SC 4 recommande que la série de l'ISO 6149 soit utilisée, car
ces Normes internationales spécifient les orifices et les éléments mâles avec des filetages métriques et des
joints toriques, car le sous-comité préfère aider les utilisateurs en recommandant préférentiellement un
système. L'ISO/TC 131/SC 4 recommande également que les filetages et les éléments mâles conformes avec
les séries de l'ISO 1179, de l'ISO 9974 et de l'ISO 11926 ne soient pas utilisés dans les nouvelles
conceptions pour les applications de transmissions hydrauliques; ces Normes internationales seront
maintenues, car elles spécifient les orifices et les éléments mâles qui sont couramment utilisés dans les
systèmes pneumatiques à travers le monde.
Pour les orifices filetés et les éléments mâles spécifiés dans les nouvelles conceptions pour les applications
de transmissions pneumatiques, l'ISO/TC 131/SC 4 recommande que l'ISO 16030 soit utilisée, à l'exception
où les produit sont en interface avec les filetages ISO 7-1, car le sous-comité préfère aider les utilisateurs en
recommandant préférentiellement un système. L'ISO/TC 131/SC 4 recommande également que les orifices
filetés et les éléments mâles conformes avec la série de l'ISO 1179 ne soient pas utilisés dans les nouvelles
conceptions pour les applications de transmissions pneumatiques; ces Normes internationales seront
maintenues, car elles spécifient les orifices et les éléments mâles qui sont couramment utilisés dans les
systèmes pneumatiques à travers le monde.
Des essais probants couvrant plus de 30 années d'expérience ont confirmé les exigences de performance
des extrémités de raccordement en acier au carbone. Les raccordements par éléments mâles spécifiés dans
l'ISO 1179 parties 2, 3 et 4 s'appliquent aux raccords détaillés dans l'ISO 8434 parties 1, 2 et 4.

© ISO 2007 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 1179-3:2007(F)

Raccordements pour applications générales et transmissions
hydrauliques et pneumatiques — Orifices et éléments mâles à
filetage ISO 228-1 et joint en élastomère ou étanchéité métal sur
métal —
Partie 3:
Éléments mâles série légère (série L) avec étanchéité par joint
torique et bague de retenue (types G et H)
1 Domaine d'application
La présente partie de l'ISO 1179 spécifie les dimensions, les exigences de performance et les modes
opératoires d'essai des éléments mâles orientables et non orientables de série légère (série L), à filetage
ISO 228-1 et avec étanchéité par joint torique et bague de retenue (respectivement de types G et H).
Les éléments mâles de série légère (série L) conformes à la présente partie de l'ISO 1179 peuvent être
utilisés jusqu'à des pressions d'utilisation de 31,5 MPa (315 bar) pour les éléments mâles non orientables
(type G) et jusqu'à 20 MPa (200 bar) pour les éléments mâles orientables (type H). La pression d'utilisation
dépend des dimensions, des matériaux, de la conception, des conditions d'exploitation, des applications, etc.
La conformité aux dimensions indiquées dans la présente partie de l'ISO 1179 ne garantit pas les
performances nominales. Chaque fabricant doit effectuer des essais suivant les spécifications de la présente
partie de l'ISO 1179 pour s'assurer que les composants fabriqués selon cette dernière sont conformes aux
critères de performance.
NOTE 1 La présente partie de l'ISO 1179 s'applique aux raccords de l'ISO 8434-2.
NOTE 2 L'introduction de la présente partie de l'ISO 1179 donne les recommandations pour les orifices et les éléments
mâles qui doivent être utilisés dans les nouvelles conceptions pour les applications de transmissions hydrauliques et
pneumatiques.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 228-1:2000, Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1:
Dimensions, tolérances et désignation
ISO 3601-3:2005, Transmissions hydrauliques et pneumatiques — Joints toriques — Partie 3: Critères de
qualité
ISO 4759-1:2000, Tolérances des éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire

ISO 19879, Raccords de tubes métalliques pour transmissions hydrauliques et pneumatiques et applications
générales — Méthodes d'essai pour raccords pour transmissions hydrauliques
© ISO 2007 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 1179-3:2007(F)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 5598 ainsi que les
suivants s'appliquent.
3.1
élément mâle de raccordement orientable
élément mâle de raccordement qui permet d'orienter le raccord au moment du serrage final du contre-écrou
afin de réaliser le raccordement
NOTE Ce type d'élément mâle est généralement utilisé sur des raccords profilés (par exemple tés, croix et coudes).
3.2
élément mâle de raccordement non orientable
élément mâle de raccordement qui n'exige pas d'orientation particulière au moment du serrage final puisqu'il
est utilisé uniquement sur des raccords droits
4 Dimensions
Les éléments mâles de série légère (série L) de types G et H, des contre-écrous et des rondelles doivent être
conformes aux dimensions données aux Figures 1 et 2 et dans le Tableau 1. Les tolérances hexagonales
surplats doivent être conformes à l'ISO 4759-1:2000, classe de produit C.
5 Exigences
5.1 Pression d'utilisation
Les éléments mâles de série légère (série L) de types G et H en acier à faible teneur en carbone doivent être
conçus pour les pressions d'utilisation données dans le Tableau 2.
5.2 Performances
Les éléments mâles de série légère (série L) en acier à faible teneur en carbone doivent atteindre ou
dépasser les pressions de rupture et d'impulsion données dans le Tableau 2, lorsqu'ils sont soumis à essai
conformément à l'Article 7 et assemblés en utilisant les coupes de serrage donnés dans le Tableau 6.
5.3 Planéité et ajustage de la rondelle d'appui sur l'élément mâle orientable
La rondelle d'appui doit être enfilée de force sur l'élément mâle par emboîtement coulissant jusqu'à obtention
d'un ajustement avec serrage. Cet emboîtement coulissant doit être suffisamment serré pour que la rondelle
ne puisse pas se mouvoir librement et pour éviter qu'elle ne descende par son propre poids à partir de sa
position supérieure. La valeur du couple du contre-écrou nécessaire pour déplacer la rondelle et obtenir un
ajustement serré maximal ne doit pas dépasser les valeurs de couples données dans le Tableau 3.
Chaque face non plane de la rondelle d'appui doit être uniforme (c'est-à-dire non ondulée) et concave par
rapport à l'élément mâle de type H exclusivement et conforme aux tolérances données dans le Tableau 3
6 Étanchéité
Les dimensions des joints toriques et des bagues de retenue utilisés avec les éléments mâles de série légère
(série L) doivent être conformes aux dimensions indiquées aux Figures 3 et 4 et dans les Tableaux 4 et 5. Les
Figures 5 et 6 représentent l'assemblage c
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
