SIST IEC 61024-1-1:1998

Protection of structures against lightning - Part 1: General principles - Section 1: Guide A: Selection of protection levels for lightning protection systems

Contains information on the classification of structures according to the consequential effects of a lightning stroke. Gives procedures for the selection of a lightning protection system. Is to be used with part 1.

Protection des structures contre la foudre - Partie 1: Principes généraux - Section 1: Guide A: Choix des niveaux de protection pour les installations de protection contre la foudre

Contient les informations sur la classification des structures selon les effets résultant d'un coup de foudre. Donne des procédures de choix d'une installation de protection contre la foudre. Doit être utilisée avec la partie 1.

Zaščita objektov pred delovanjem strele – 1. del: Splošna načela – 1. oddelek: Vodilo A – Izbira zaščitnih nivojev za sisteme zaščite pred delovanjem strele

General Information

• Status: Withdrawn
• Publication Date: 31-Aug-1998
• Withdrawal Date: 08-Sep-2009
• ICS: 29.020 - Electrical engineering in general
• ICS: 91.120.40 - Lightning protection
• Technical Committee: STZ - Lightning protection
• Current Stage: 9900 - Withdrawal (Adopted Project)
• Start Date: 09-Sep-2009
• Due Date: 02-Oct-2009
• Completion Date: 09-Sep-2009
• Directive: TP200 - Pravilnik o določitvi varnostnih standardov poslovanja sodišč
• Ref Project: IEC 61024-1-1:1993 - Protection of structures against lightning - Part 1: General principles - Section 1: Guide A: Selection of protection levels for lightning protection systems

Relations

• Replaced By: SIST EN 62305-1:2006 - Protection against lightning -- Part 1: General principles
• Effective Date: 01-Oct-2009

Standards Content (Sample)

SLOVENSKI SIST IEC 61024-1-1

STANDARD
september 1998









Zaščita objektov pred delovanjem strele – 1. del: Splošna načela –
1. oddelek: Vodilo A – Izbira zaščitnih nivojev za sisteme zaščite pred
delovanjem strele (istoveten IEC 61024-1-1:1993)

Protection of structures against lightning – Part 1: General principles – Section 1:
Guide A – Selection of protection levels for lightning protection systems


Protection des structures contre la foudre – Partie 1: Principes generaux –
Section 1: Guide A – Choix des niveaux de protection pour les installations de
protection contre la foudre
























Referenčna oznaka
ICS 29.020, 91.120.40 SIST IEC 61024-1-1:1998 (sl)


Nadaljevanje na straneh od 2 do 21


© 2004-12. Standard je založil in izdal Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------

SIST IEC 61024-1-1 : 1998

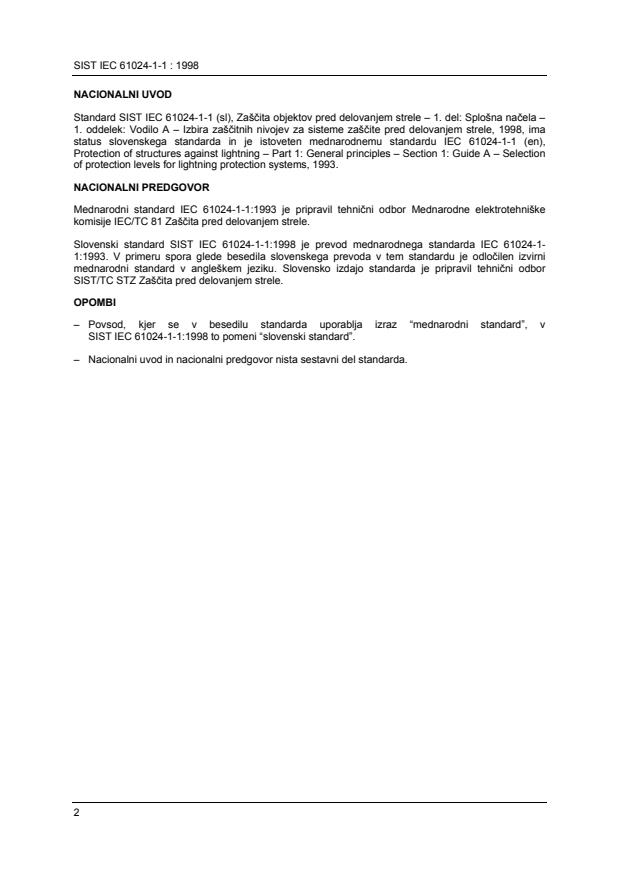

NACIONALNI UVOD
Standard SIST IEC 61024-1-1 (sl), Zaščita objektov pred delovanjem strele – 1. del: Splošna načela –
1. oddelek: Vodilo A – Izbira zaščitnih nivojev za sisteme zaščite pred delovanjem strele, 1998, ima
status slovenskega standarda in je istoveten mednarodnemu standardu IEC 61024-1-1 (en),
Protection of structures against lightning – Part 1: General principles – Section 1: Guide A – Selection
of protection levels for lightning protection systems, 1993.
NACIONALNI PREDGOVOR
Mednarodni standard IEC 61024-1-1:1993 je pripravil tehnični odbor Mednarodne elektrotehniške
komisije IEC/TC 81 Zaščita pred delovanjem strele.
Slovenski standard SIST IEC 61024-1-1:1998 je prevod mednarodnega standarda IEC 61024-1-
1:1993. V primeru spora glede besedila slovenskega prevoda v tem standardu je odločilen izvirni
mednarodni standard v angleškem jeziku. Slovensko izdajo standarda je pripravil tehnični odbor
SIST/TC STZ Zaščita pred delovanjem strele.
OPOMBI
– Povsod, kjer se v besedilu standarda uporablja izraz “mednarodni standard”, v
SIST IEC 61024-1-1:1998 to pomeni “slovenski standard”.
– Nacionalni uvod in nacionalni predgovor nista sestavni del standarda.

2

---------------------- Page: 2 ----------------------

SIST IEC 61024-1-1 : 1998

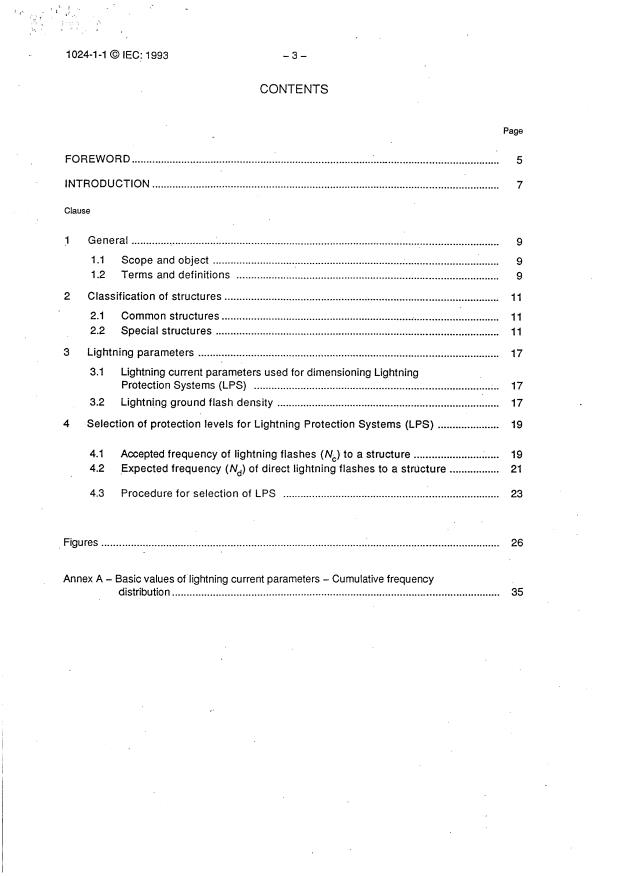

VSEBINA Stran
Predgovor .4
Uvod .5
1 Splošno.6
1.1 Področje in predmet standarda .6
1.2 Izrazi in definicije .6
2 Razvrstitev objektov .6
2.1 Splošni objekti .7
2.2 Posebni objekti .7
3 Parametri strele .9
3.1 Parametri toka strele za dimenzioniranje sistemov zaščite pred delovanjem strele (LPS).9
3.2 Gostota atmosferskih praznitev v zemljo.9
4 Izbira zaščitnih nivojev za sisteme zaščite pred delovanjem strele (LPS).10
4.1 Dopustna pogostnost atmosferskih praznitev (N ) v objekt.10
c
4.2 Pričakovana pogostnost N direktnih atmosferskih praznitev v objekt.10
d
4.3 Postopki za izbiro sistema zaščite pred delovanjem strele (LPS).11
Dodatek A: Osnovne vrednosti parametrov toka strele – kumulativna porazdelitev pogostnosti .18

3

---------------------- Page: 3 ----------------------

SIST IEC 61024-1-1 : 1998

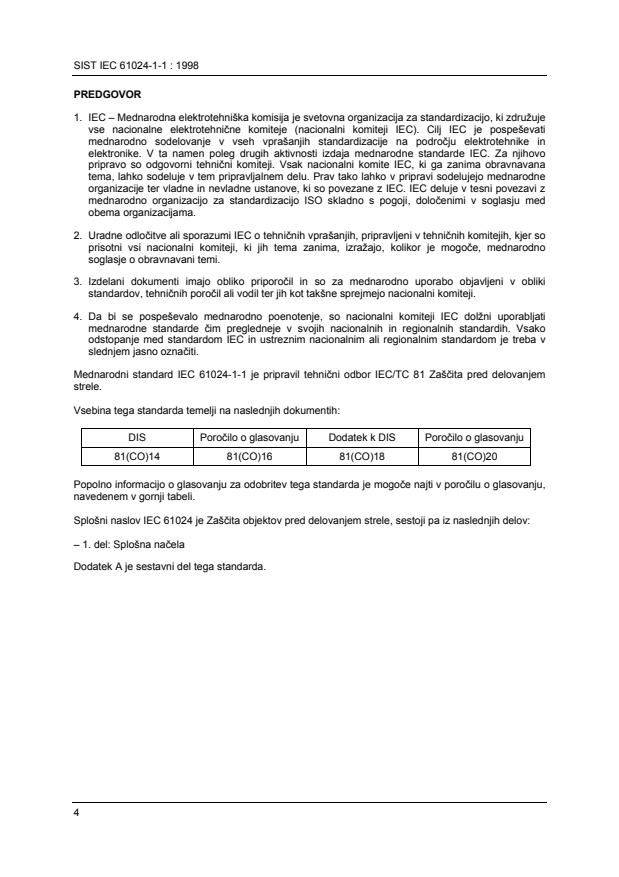

PREDGOVOR
1. IEC – Mednarodna elektrotehniška komisija je svetovna organizacija za standardizacijo, ki združuje
vse nacionalne elektrotehnične komiteje (nacionalni komiteji IEC). Cilj IEC je pospeševati
mednarodno sodelovanje v vseh vprašanjih standardizacije na področju elektrotehnike in
elektronike. V ta namen poleg drugih aktivnosti izdaja mednarodne standarde IEC. Za njihovo
pripravo so odgovorni tehnični komiteji. Vsak nacionalni komite IEC, ki ga zanima obravnavana
tema, lahko sodeluje v tem pripravljalnem delu. Prav tako lahko v pripravi sodelujejo mednarodne
organizacije ter vladne in nevladne ustanove, ki so povezane z IEC. IEC deluje v tesni povezavi z
mednarodno organizacijo za standardizacijo ISO skladno s pogoji, določenimi v soglasju med
obema organizacijama.
2. Uradne odločitve ali sporazumi IEC o tehničnih vprašanjih, pripravljeni v tehničnih komitejih, kjer so
prisotni vsi nacionalni komiteji, ki jih tema zanima, izražajo, kolikor je mogoče, mednarodno
soglasje o obravnavani temi.
3. Izdelani dokumenti imajo obliko priporočil in so za mednarodno uporabo objavljeni v obliki
standardov, tehničnih poročil ali vodil ter jih kot takšne sprejmejo nacionalni komiteji.
4. Da bi se pospeševalo mednarodno poenotenje, so nacionalni komiteji IEC dolžni uporabljati
mednarodne standarde čim pregledneje v svojih nacionalnih in regionalnih standardih. Vsako
odstopanje med standardom IEC in ustreznim nacionalnim ali regionalnim standardom je treba v
slednjem jasno označiti.
Mednarodni standard IEC 61024-1-1 je pripravil tehnični odbor IEC/TC 81 Zaščita pred delovanjem
strele.

Vsebina tega standarda temelji na naslednjih dokumentih:

DIS Poročilo o glasovanju Dodatek k DIS Poročilo o glasovanju
81(CO)14 81(CO)16 81(CO)18 81(CO)20

Popolno informacijo o glasovanju za odobritev tega standarda je mogoče najti v poročilu o glasovanju,
navedenem v gornji tabeli.

Splošni naslov IEC 61024 je Zaščita objektov pred delovanjem strele, sestoji pa iz naslednjih delov:

– 1. del: Splošna načela
Dodatek A je sestavni del tega standarda.







4

---------------------- Page: 4 ----------------------

SIST IEC 61024-1-1 : 1998
UVOD
V 1. delu, Splošna načela, so podane temeljne definicije in splošna načela zaščite pred delovanjem
strele ter navedene tudi potrebne informacije o načrtovanju, gradnji in materialu, da bi bila osnovna
namestitev zunanjih in notranjih sistemov zaščite pred delovanjem strele (LPS) v splošne objekte
lažja. V 1. delu so prav tako podane osnovne zahteve za dobro vzdrževanje in pregledovanje.

Vodilo A vsebuje informacijo o določitvi zaščitnega nivoja za objekte, ki jih je treba ščititi. Podaja
navodila za izbiro sistema zaščite pred delovanjem strele (LPS) in predstavlja konsenz strokovnjakov
mnogih držav kot najboljša splošna pravila, ki temeljijo na trenutnem stanju obravnavane
problematike.

Vendar pa je treba vedeti, da je predmet obravnave zaradi vsebovanih parametrov tako zapleten, da
le temeljita analiza tveganja omogoči pravilno ovrednotenje potrebnega zaščitnega nivoja.

Kjer izbira zaščitnih nivojev za objekte temelji na oceni tveganja škode zaradi strele, bo
zainteresiranim nacionalnim institucijam v pomoč tehnično poročilo (prihodnji IEC 61024-1-2).

To vodilo se uporablja skupaj s 1. delom, kadar so obravnavani konkretni vidiki ocenitve zaščite in
dejanskega načrtovanja ter gradnje sistema zaščite pred delovanjem strele (LPS).



































5

---------------------- Page: 5 ----------------------

SIST IEC 61024-1-1 : 1998
Zaščita objektov pred delovanjem strele – 1. del: Splošna načela – 1. oddelek:
Vodilo A – Izbira zaščitnih nivojev za sisteme zaščite pred delovanjem strele

1 Splošno
1.1 Področje in predmet standarda
To vodilo se uporablja za izbiro zaščitnih nivojev za sisteme zaščite pred delovanjem strele (LPS), ki
so obravnavani v standardu IEC 61024-1.
V njem so podane informacije o razvrščanju objektov glede na posledice udara strele in o postopkih
za izbiro sistema zaščite pred delovanjem strele (LPS), ki bo zagotavljal ustrezen zaščitni nivo.

1.2 Izrazi in definicije
V tem vodilu se uporabljajo naslednji izrazi in definicije:
1.2.1 Tok strele (i): Tok, ki teče v točki udara.
1.2.2 Temenska vrednost (I): Največja vrednost toka strele v praznitvi.
1.2.3 Povprečna strmina toka strele (di/dt): Razlika med vrednostjo toka strele na začetku in na
koncu določenega časovnega intervala [i(t )- i(t )], deljena z določenim časovnim intervalom [t -t ].
2 1 2 1
1.2.4 Trajanje praznitve (T): Čas, v katerem teče tok strele v točki udara.
1.2.5 Celotni naboj (Q ): Časovni integral toka strele za celotno trajanje atmosferske praznitve.
total
1.2.6 Udarni naboj (Q ): Časovni integral toka strele za udarni del atmosferske praznitve.
impulse
1.2.7 Specifična energija (W/R): Energija, sproščena zaradi toka strele, na enoto upornosti. Je
časovni integral kvadrata toka strele v času trajanja atmosferske praznitve.
1.2.8 Verjetnost škode (p): Verjetnost, da atmosferska praznitev povzroči škodo na objektu.
1.2.9 Tveganje škode: Verjetne povprečne letne izgube (človeške in materialne) v objektu zaradi
atmosferskih praznitev.
1.2.10 Pogostnost direktnih atmosferskih praznitev v objekt (N ): Pričakovano povprečno letno
d
število direktnih atmosferskih praznitev v objekt.
1.2.11 Pogostnost škode pri direktni atmosferski praznitvi: Povprečno letno število direktnih
atmosferskih praznitev, ki povzročijo škodo na objektu.
1.2.12 Dopustna pogostnost atmosferskih praznitev (N ): Največja dopustna povprečna letna
c
pogostnost atmosferskih praznitev, ki lahko povzročijo škodo na objektu.
1.2.13 Učinkovitost sistema zaščite pred delovanjem strele (LPS) (E): Razmerje med povprečnim
številom direktnih atmosferskih praznitev, ki ne morejo povzročiti škode na objektu, in številom
direktnih atmosferskih praznitev v objekt.
2 Razvrstitev objektov
Objekte je mogoče razvrstiti po posledičnih učinkih udarov strele, ki so lahko nevarni za objekte,
njihovo vsebino ali njihovo okolico.
Direktni učinki strele, ki so lahko nevarni, so: požari, mehanske poškodbe, poškodbe ljudi in živali ter
poškodbe električne in elektronske opreme. Učinki strele so lahko vzrok za paniko, lahko pa tudi
povzročijo eksplozije ter emisije nevarnih snovi, kot so radioaktivne snovi, kemične snovi, toksične
substance, biokemični kontaminatorji, bakterije in virusi.
6

---------------------- Page: 6 ----------------------

SIST IEC 61024-1-1 : 1998
Učinki strele so lahko še posebej nevarni za računalniške sisteme, kontrolne sisteme, regulacijske
sisteme in energijske napajalne sisteme. Povzročajo izpade javnih preskrbovalnih sistemov, izgubo
podatkov in prekinitve poslovanja. Občutljiva elektronska oprema je nameščena v vseh vrstah
objektov in lahko zahteva posebno zaščito.
V tabeli 1 so podani primeri razvrstitev različnih vrst objektov v štiri skupine. V 1. delu in v tem vodilu
so obravnavani le splošni objekti.
2.1 Splošni objekti
Splošni objekti so objekti, ki se uporabljajo v običajne, bodisi komercialne, industrijske, kmetijske,
institucionalne ali stanovanjske namene. Objekti, višji od 60 m, niso obravnavani v 1. delu.
2.2 Posebni objekti
V nadaljevanju so podani opisi štirih vrst posebnih objektov.
2.2.1 Objekti z omejeno nevarnostjo
Objekti, katerih gradbeni materiali, oprema ali uporabniki predstavljajo celotno prostornino objekta, ki
je ranljiva za posledične učinke strele.
2.2.2 Objekti, nevarni za svojo okolico
Objekti, katerih vsebina je lahko nevarna za okolico, če vanje udari strela.
2.2.3 Objekti, nevarni družbenemu in naravnemu okolju
Objekti, ki zaradi udara strele vanje lahko povzročijo biološke, kemične in radioaktivne emisije.
2.2.4 Mešani objekti
Objekti, za katere lahko veljajo posebne izvedbe sistema zaščite pred delovanjem strele (LPS).
Tipični primeri so:
- visoki objekti (višji od 60 m),
- šotori, kampi in športne površine,
- začasne napeljave,
- objekti v gradnji.

7

---------------------- Page: 7 ----------------------

SIST IEC 61024-1-1 : 1998
Tabela 1: Primeri razvrstitve objektov

Razvrstitev
Vrsta objekta Učinki delovanja strele
objektov
Preboj na električnih inštalacijah, požar in materialna škoda
Stanovanjska

Škoda je ponavadi omejena na objekte, izpostavljene točki udara ali poti
hiša
strele
Prvenstveno tveganje požara in nevarnih napetosti koraka
Dodatno tveganje zaradi izpada električnega napajanja in življenjska
Kmetija
nevarnost za živino zaradi izpada elektronskega krmiljenja ventilacije in
sistemov za preskrbo s krmo itd.
Gledališče
Poškodbe na električnih inštalacijah (električno iskrenje) lahko povzročijo
Šola
paniko

Trgovina
Izpad požarnih alarmov in s tem zakasnitev protipožarnih ukrepov
Športni objekt
Banka
Splošni
Zavarovalnica
objekti Kakor je navedeno zgoraj in še dodatno težave zaradi izpada komunikacij,
(glej okvar računalnikov in izgube podatkov
Trgovsko
opombo)
podjetje itd.
Bolnišnica
Kakor je navedeno zgoraj in še dodatno težave z ljudmi na intenzivni negi
Sanatorij
ter težave pri reševanju nepokretnih ljudi
Zapor
Dodatni učinki so odvisni od opreme tovarn in sicer v razponu od majhne
Industrija
do nesprejemljive škode ter izpad proizvodnje
Muzeji in
arheološka Izguba nenadomestljive kulturne dediščine
najdbišča
Telekomunikacije
Objekti z Elektrarne
Nedopustni izpadi javnih preskrbovalnih sistemov
omejeno
Industrija, ki je
Posledične nevarnosti za neposredno okolico zaradi požarov itd.
nevarnostjo
požarno
ogrožena
Rafinerija
Bencinska
Objekti,
črpalka
nevarni za Posledice požara in eksplozije za obrat in njegovo okolico
Tovarna
svojo okolico
eksploziv
Tovarna streliva
Kemična
tovarna
Objekti, Jedrska
Požari in motnje v delovanju obratov s škodljivimi posledicami za bližnje in
nevarni za elektrarna
daljne okolje
okolje
Biokemični
laboratoriji i
...
