EN 13525:2005+A2:2009
(Main)Forestry machinery - Wood chippers - Safety
Forestry machinery - Wood chippers - Safety
This document specifies safety requirements and their verification for design and construction of transportable, i.e. self-propelled, mounted, semi-mounted and trailed, wood chippers used in forestry, agriculture, horticulture and landscaping.
This document applies to chippers, used when stationary, which are manually loaded with wood through a horizontal or near horizontal infeed chute and where the infeed action is performed by the chipping components acting as infeed components or by separate integrated infeed components such as rollers or chain conveyors integral to the infeed chute. The included wood chippers may be powered either by an external power take-off, hydraulics etc. or by an integral power source such as an internal combustion engine.
This document does not cover:
- requirements relating to national road regulations arising from transport between work sites;
- hazards arising from any self-propelled function;
- hazards arising from the transmission of power from an external power source - e.g. power take-off drive shafts;
- any machines where the infeed chute is fitted with an extension table or the integrated chain conveyor is protruding beyond the outermost lower edge of the infeed chute;
- hazards arising from the engine pull starting of an integral power source;
- hazards arising from mechanical loading;
- vertical infeed chute chippers;
- electromagnetic aspects of the chippers;
- shredders/chippers to be covered by EN 13683;
- any machines where the infeed chute is fitted with a belt type conveyor;
- mechanical discharge systems.
This document deals with all significant hazards, hazardous situations and events relevant to wood chippers, when they are used as intended and under the conditions foreseen by the manufacturer (see Annex A).
In addition, it specifies the type of information to be provided by the manufacturer on the safe use of these machines.
It is not applicable to environmental hazards (except noise).
Forstmaschinen - Buschholzhacker - Sicherheit
Dieses Dokument enthält Sicherheitsanforderungen und deren Überprüfung für die Konstruktion und den Bau
von beweglichen z. B. selbstfahrenden, angebauten, aufgesattelten und gezogenen Buschholzhackern, die in
der Land- und Forstwirtschaft, dem Gartenbau und der Landschaftspflege eingesetzt werden.
!Dieses Dokument gilt für stationär betriebene Buschholzhacker, die von Hand mit Holz über einen
waagerechten oder nahezu waagerechten Zuführtrichter beschickt werden. Die Zuführung erfolgt durch die
Hackwerkzeuge, die die Funktion von Zuführelementen übernehmen, oder durch separate Zuführelemente
wie z. B. Walzen oder Kettenförderer, die in den Zuführtrichter integriert sind. Die in den Anwendungsbereich
fallenden Buschholzhacker können durch eine externe Antriebsquelle (Zapfwelle), hydraulisch usw. oder
durch eine integrierte Antriebsquelle wie z. B. einem Verbrennungsmotor angetrieben werden."
Dieses Dokument behandelt nicht:
nationale straßenverkehrstechnische Anforderungen, die für den Transport zwischen zwei Einsatzorten
gelten;
Gefahren in Hinblick auf die Selbstfahrfunktion;
Gefahren in Verbindung mit der Kraftübertragung durch externe Antriebsquellen, z. B. Gelenkwellen;
!Maschinen, bei denen der Zuführtrichter mit einem Verlängerungstisch ausgerüstet ist oder der
intergierte Kettenförderer über die äußere Unterkante des Zuführtrichters hinausragt;"
Gefahren in Verbindung mit Seilzug-Starteinrichtungen von integrierten Antriebsquellen;
Gefahren in Verbindung mit mechanischem Beschicken;
Buschholzhacker mit senkrechtem Zuführtrichter;
Gesichtspunkte der elektromagnetischen Verträglichkeit von Buschholzhackern;
Gartenhäcksler nach EN 13683;
!Maschinen mit Zuführtrichtern, die mit einem Bandförderer ausgerüstet sind;
Mechanische Auswurfvorrichtungen. "
EN 13525:2005+A2:2009 (D)
6
Dieses Dokument behandelt alle signifikanten Gefahren, Gefahrensituationen und Gefahrenereignisse, die bei
Buschholzhackern auftreten können,
Machines forestières - Déchiqueteuses - Sécurité
Le présent document spécifie les prescriptions de sécurité et leurs vérifications pour la conception et la
construction des déchiqueteuses mobiles, c’est-à-dire automotrices, portées, semi-portées et traînées, employées
en foresterie, agriculture, horticulture et paysagisme.
Le présent document s'applique aux déchiqueteuses qui sont alimentées manuellement en bois dans une
goulotte d’alimentation de direction horizontale ou presque horizontale et dont l’alimentation est effectuée par des
éléments de déchiquetage agissant comme des éléments d’alimentation mécaniques ou par des éléments
d’alimentation intégrés tels que des convoyeurs à rouleaux ou chaînes intégrés à la goulotte d’alimentation. Les
déchiqueteuses peuvent être entraînées soit par une prise de force extérieure, hydraulique, etc. soit par une
source de puissance intégrée telle qu’un moteur à combustion interne."
Le présent document ne couvre pas :
- les prescriptions relatives aux codes de la route nationaux liés au transport entre les sites de travail ;
- les phénomènes dangereux dus à toute fonction automotrice ;
- les phénomènes dangereux provenant de la transmission de puissance depuis une source extérieure,
par exemple, arbres de transmission à cardans de prise de force ;
- !toute machine dont la goulotte d’alimentation est équipée d’une table d’extension ou dont le convoyeur
à chaîne intégré dépasse du bord inférieur extérieur de la goulotte d’alimentation ;"
- les phénomènes dangereux provenant du démarrage du moteur par tirage d’une source de puissance intégrée ;
- les phénomènes dangereux dus à une charge mécanique ;
- les déchiqueteuses à goulotte d'alimentation verticale ;
- les aspects électromagnétiques des déchiqueteuses ;
- les broyeurs / déchiqueteurs couverts par l’EN 13683 ;
- !toute machine dont la goulotte d’alimentation est équipée d’un convoyeur à courroie ;
- les systèmes d’éjection mécaniques. (...)
Gozdarski stroji - Sekalniki - Varnost
Ta dokument opredeljuje varnostne zahteve in njihovo preverjanje za načrtovanje in izdelavo prenosnih, tj. samognanih, nošenih, polnošenih in vlečenih sekalnikov, ki se uporabljajo v gozdarstvu, kmetijstvu, vrtnarstvu in krajinskem oblikovanju. Ta dokument velja za sekalnike, ki se uporabljajo, kadar so nepremični, in so polnjeni z lesom ročno skozi vodoraven ali skoraj vodoraven jašek za polnjenje. Polnjenje se vrši tako, da se komponente sekalnika uporabljajo kot komponente za polnjenje, ali pa z ločenimi vgrajenimi komponentami za polnjenje, kot so valji ali verižni transportni trakovi, ki so sestavni del jaška za polnjenje. Vključeni sekalniki imajo lahko pogon bodisi z zunanjim odjemom moči, hidravliko itd. ali z vgrajenim pogonskim virom, kot je motor z notranjim zgorevanjem. Ta dokument obravnava vse velike nevarnosti, nevarne situacije in primere, ki se nanašajo na sekalnike, kadar se uporabljajo v skladu z namembnostjo in pod pogoji, ki jih je predvidel proizvajalec (glej Dodatek A). Poleg tega opredeljuje vrsto informacij, ki jih mora zagotoviti proizvajalec glede varne uporabe teh strojev.
General Information
Relations
Standards Content (Sample)
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.Gozdarski stroji - Sekalniki - VarnostForstmaschinen - Buschholzhacker - SicherheitMachines forestières - Déchiqueteuses - SécuritéForestry machinery - Wood chippers - Safety65.060.80Gozdarska opremaForestry equipmentICS:Ta slovenski standard je istoveten z:EN 13525:2005+A2:2009SIST EN 13525:2005+A2:2010en,fr01-februar-2010SIST EN 13525:2005+A2:2010SLOVENSKI
STANDARD
SIST EN 13525:2005+A2:2010
EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM
EN 13525:2005+A2
October 2009 ICS 65.060.80 Supersedes EN 13525:2005+A1:2009 English Version
Forestry machinery - Wood chippers - Safety
Machines forestières - Déchiqueteuses - Sécurité
Forstmaschinen - Buschholzhacker - Sicherheit This European Standard was approved by CEN on 8 December 2004 and includes Amendment 1 approved by CEN on 13 April 2007 and Amendment 2 approved by CEN on 17 August 2009.
CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references concerning such national standards may be obtained on application to the CEN Management Centre or to any CEN member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by translation under the responsibility of a CEN member into its own language and notified to the CEN Management Centre has the same status as the official versions.
CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland and United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION EUROPÄISCHES KOMITEE FÜR NORMUNG
Management Centre:
Avenue Marnix 17,
B-1000 Brussels © 2009 CEN All rights of exploitation in any form and by any means reserved worldwide for CEN national Members. Ref. No. EN 13525:2005+A2:2009: ESIST EN 13525:2005+A2:2010

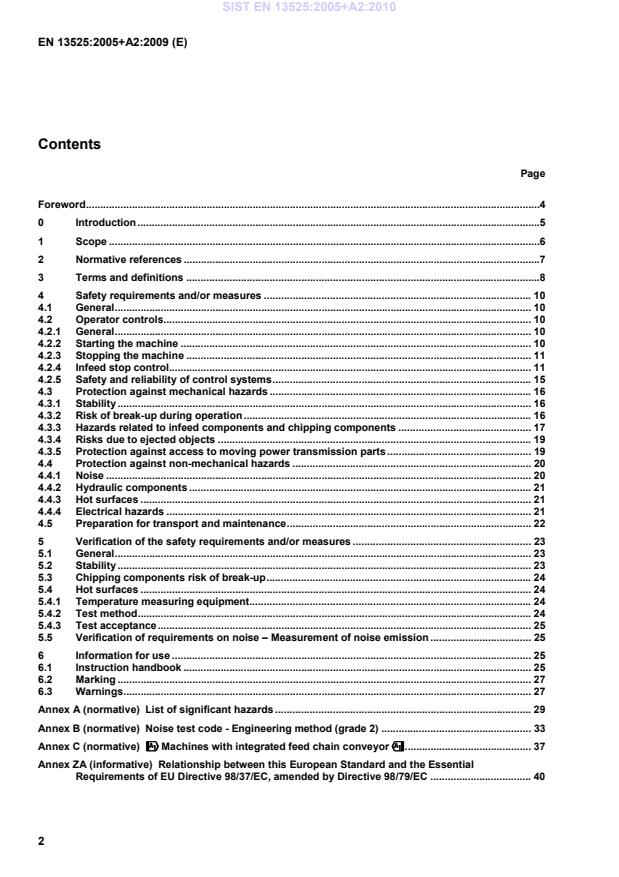

EN 13525:2005+A2:2009 (E) 2 Contents Page Foreword .40Introduction .51Scope .62Normative references .73Terms and definitions .84Safety requirements and/or measures . 104.1General . 104.2Operator controls. 104.2.1General . 104.2.2Starting the machine . 104.2.3Stopping the machine . 114.2.4Infeed stop control. 114.2.5Safety and reliability of control systems . 154.3Protection against mechanical hazards . 164.3.1Stability . 164.3.2Risk of break-up during operation . 164.3.3Hazards related to infeed components and chipping components . 174.3.4Risks due to ejected objects . 1
...
