EN 474-5:2022

Earth-moving machinery - Safety - Part 5: Requirements for hydraulic excavators

This document together with EN 474 1:2022 deals with all significant hazards, hazardous situations and events relevant to hydraulic excavators when used as intended and under the conditions of misuse which are reasonably foreseeable by the manufacturer (see Annex A) associated with the whole lifetime of the machine as described in EN ISO 12100:2010, 5.4.
The requirements of this document are complementary to the common requirements formulated in EN 474 1:2022. This document does not repeat the requirements of EN 474 1:2022 but supplements or modifies the requirements for hydraulic excavators.
This document does not provide requirements for main electrical circuits and drives of machinery when the primary source of energy is an external electrical supply.
The following significant and relevant hazards are not covered in this document:
—   Laser;
—   Lightning.
This document does not provide performance requirements for safety related functions of control system(s).
This document does not deal with towing of trailers.
This document does not deal with demolition machinery.
This document also deals with lifting operation application, shovel application, log application, grapple application, and magnetic plate application.
This document is not applicable to hydraulic excavators which are manufactured before the date of publication of this document by CEN.

Erdbaumaschinen - Sicherheit - Teil 5: Anforderungen an Hydraulikbagger

Dieses Dokument behandelt zusammen mit EN 474-1:2022 alle signifikanten Gefährdungen, Gefährdungssituationen und ‑ereignisse von Hydraulikbaggern, wenn diese Maschinen bestimmungsgemäß verwendet werden sowie unter den vernünftigerweise vom Hersteller vorhersehbaren Fehlanwendungen (siehe Anhang A) für die gesamte Lebensdauer der Maschine, wie in EN ISO 12100:2010, 5.4, beschrieben, betrieben werden.
Die Anforderungen dieses Dokuments gelten ergänzend zu den allgemeinen Anforderungen in EN 474-1:2022. Dieses Dokument wiederholt nicht die Anforderungen in EN 474-1:2022, sondern ergänzt oder ändert diese für den Einsatz von Hydraulikbaggern.
Dieses Dokument enthält keine Anforderungen an den Hauptstromkreis und den Antrieb von Maschinen, wenn die primäre Energiequelle eine externe Stromversorgung ist.
Die folgenden signifikanten und relevanten Gefährdungen werden in diesem Dokument nicht behandelt:
— Laserstrahlung;
— Blitzschlag.
Dieses Dokument enthält keine Leistungsanforderungen an Sicherheitsfunktionen von Steuerungssystemen.
Dieses Dokument behandelt nicht das Ziehen von Anhängern.
Dieses Dokument behandelt keine Abrissmaschinen.
Dieses Dokument beschäftigt sich außerdem mit dem Hebebetrieb, dem Einsatz mit Ladeschaufel, Baumklammer, Greifer und Magnetplatte.
Dieses Dokument ist nicht anwendbar für Hydraulikbagger, die vor der Veröffentlichung dieses Dokuments durch CEN hergestellt wurden.

Engins de terrassement - Sécurité - Partie 5 : Prescriptions applicables aux pelles hydrauliques

Le présent document associé à l’EN 474-1:2022 traite de tous les phénomènes dangereux significatifs, situations dangereuses et événements se rapportant aux pelles hydrauliques, lorsqu'elles sont utilisées normalement et dans les conditions prévues, mais en tenant également compte des mauvais usages raisonnablement prévisibles (voir Annexe A), associés à toute la durée de vie de l'engin, tel que décrit dans l'EN ISO 12100:2010, 5.4.
Les prescriptions du présent document viennent en complément des prescriptions communes présentées dans l’EN 474 1:2022. Le présent document ne répète pas les prescriptions de l’EN 474 1:2022, mais complète ou modifie les prescriptions pour les pelles hydrauliques.
Le présent document ne spécifie aucune prescription relative aux circuits électriques principaux et aux commandes des engins lorsque la principale source d'énergie est une alimentation électrique externe.
Les phénomènes dangereux significatifs et pertinents suivants ne sont pas couverts par le présent document :
—   laser ;
—   foudre.
Le présent document ne spécifie aucune prescription de performance relative aux fonctions de sécurité du (des) système(s) de commande.
Le présent document ne traite pas des remorques attelées à un véhicule.
Le présent document ne traite pas des engins de démolition.
De plus, le présent document traite des opérations de levage, de l'utilisation avec godet, de l’utilisation en manutention des grumes, de l'utilisation avec grappin et de l’utilisation avec électro-aimant.
Le présent document n'est pas applicable aux pelles hydrauliques fabriquées avant la date de publication du présent document par le CEN.

Stroji za zemeljska dela - Varnost - 5. del: Zahteve za hidravlične bagre

Ta dokument skupaj s 1. delom obravnava vsa večja tveganja za stroje za zemeljska dela – hidravlične bagre, kadar se uporabljajo v skladu s predvidenim namenom in pod pogoji pričakovane nepravilne uporabe, ki jih določa proizvajalec, v zvezi s celotno življenjsko dobo stroja (glej točko 4).
Zahteve iz tega dela dopolnjujejo splošne zahteve iz standarda
prEN 474-1. Ta dokument ne navaja ponovno zahtev iz standarda prEN 474-1, temveč dodaja ali nadomešča zahteve za uporabo strojev za zemeljska dela – hidravličnih bagrov.
Ta del obravnava tudi izvedene stroje in s tem povezano uporabo (npr. dvigovanje, uporaba lopate, rokovanje s hlodi, uporaba kavlja, uporaba magnetnih plošč).
Ta evropski standard se ne uporablja za hidravlične bagre, izdelane pred datumom izdaje tega evropskega standarda s strani Evropskega odbora za standardizacijo (CEN).

General Information

• Status: Published
• Publication Date: 29-Mar-2022
• ICS: 53.100 - Earth-moving machinery
• Technical Committee: CEN/TC 151 - Construction equipment and building material machines - Safety
• Drafting Committee: CEN/TC 151/WG 1 - Earth-moving machinery - Safety
• Current Stage: 6060 - Definitive text made available (DAV) - Publishing
• Start Date: 30-Mar-2022
• Due Date: 25-May-2019
• Completion Date: 30-Mar-2022
• Directive: 2006/42/EC - Directive 2006/42/EC of the European Parliament and of the Council of 17 May 2006 on machinery, and amending Directive 95/16/EC (recast)
• Mandate: M/396 - Mandate to CEN and Cenelec for standardisation in the field of machinery
• Ref Project: SIST EN 474-5:2022 - Earth-moving machinery - Safety - Part 5: Requirements for hydraulic excavators

Relations

• Replaces: EN 474-5:2006+A3:2013 - Earth-moving machinery - Safety - Part 5: Requirements for hydraulic excavators
• Effective Date: 06-Apr-2022
• Corrected By: EN 474-5:2022/AC:2022 - Earth-moving machinery - Safety - Part 5: Requirements for hydraulic excavators
• Effective Date: 01-Jun-2022

Standards Content (Sample)

SLOVENSKI STANDARD
SIST EN 474-5:2022
01-maj-2022
Nadomešča:
SIST EN 474-5:2007+A3:2014
Stroji za zemeljska dela - Varnost - 5. del: Zahteve za hidravlične bagre
Earth-moving machinery - Safety - Part 5: Requirements for hydraulic excavators
Erdbaumaschinen - Sicherheit - Teil 5: Anforderungen für Hydraulikbagger
Engins de terrassement - Sécurité - Partie 5 : Prescriptions applicables aux pelles
hydrauliques
Ta slovenski standard je istoveten z: EN 474-5:2022
ICS:
53.100 Stroji za zemeljska dela Earth-moving machinery
SIST EN 474-5:2022 en,fr,de
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------
SIST EN 474-5:2022

---------------------- Page: 2 ----------------------
SIST EN 474-5:2022


EN 474-5
EUROPEAN STANDARD

NORME EUROPÉENNE

March 2022
EUROPÄISCHE NORM
ICS 53.100 Supersedes EN 474-5:2006+A3:2013
English Version

Earth-moving machinery - Safety - Part 5: Requirements
for hydraulic excavators
Engins de terrassement - Sécurité - Partie 5 : Erdbaumaschinen - Sicherheit - Teil 5: Anforderungen
Prescriptions applicables aux pelles hydrauliques für Hydraulikbagger
This European Standard was approved by CEN on 14 February 2022.

CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this
European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references
concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN
member.

This European Standard exists in three official versions (English, French, German). A version in any other language made by
translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management
Centre has the same status as the official versions.

CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia,
Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway,
Poland, Portugal, Republic of North Macedonia, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland, Turkey and
United Kingdom.





EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION

EUROPÄISCHES KOMITEE FÜR NORMUNG

CEN-CENELEC Management Centre: Rue de la Science 23, B-1040 Brussels
© 2022 CEN All rights of exploitation in any form and by any means reserved Ref. No. EN 474-5:2022 E
worldwide for CEN national Members.

---------------------- Page: 3 ----------------------
SIST EN 474-5:2022
EN 474-5:2022 (E)

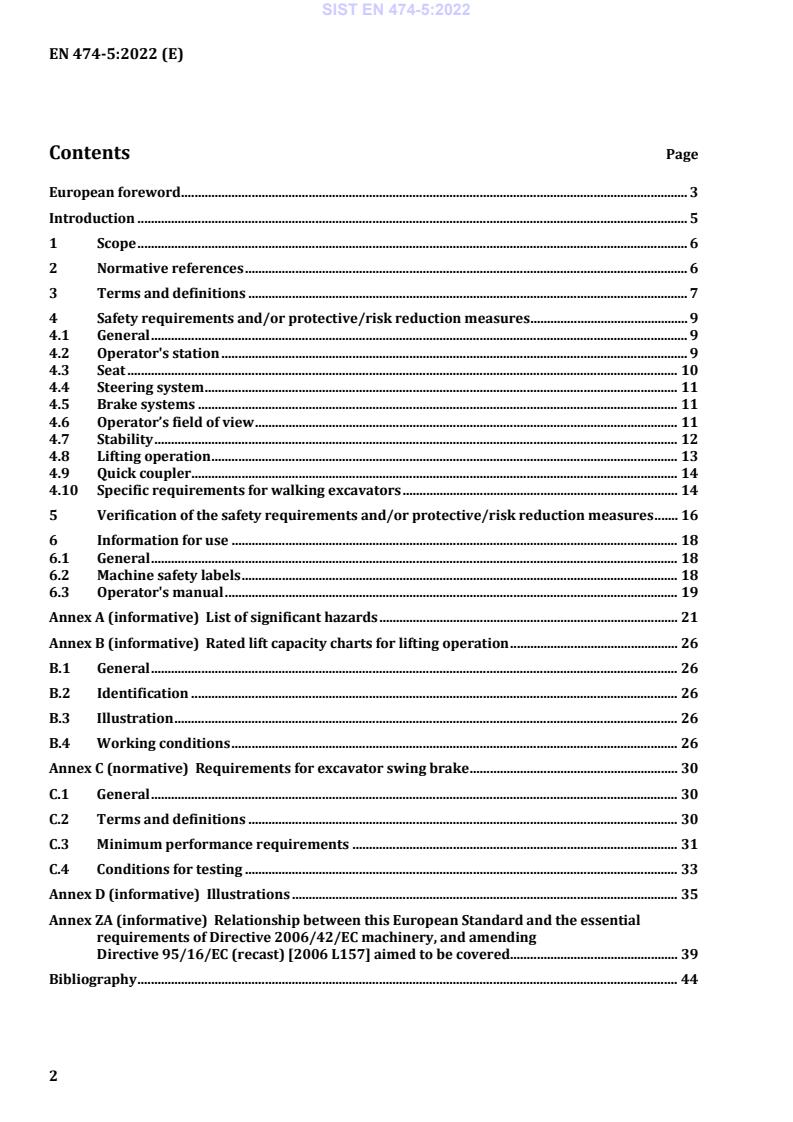

Contents Page
European foreword . 3
Introduction . 5
1 Scope . 6
2 Normative references . 6
3 Terms and definitions . 7
4 Safety requirements and/or protective/risk reduction measures . 9
4.1 General . 9
4.2 Operator's station . 9
4.3 Seat . 10
4.4 Steering system . 11
4.5 Brake systems . 11
4.6 Operator’s field of view . 11
4.7 Stability . 12
4.8 Lifting operation .
...
