IEC 61169-23:2025

Radio-frequency connectors - Part 23: Pin and socket connector for use with 3,5 mm rigid precision coaxial lines with inner diameter of outer conductor of 3,5 mm (0,1378 in)

IEC 61169-23:2025, which is a sectional specification (SS), provides information and rules for the preparation of detail specifications (DS) for pin and socket connector for use with 3,5 mm rigid precision coaxial lines with inner diameter of outer conductor 3,5 mm (0,137 8 in).
This document specifies mating face dimensions for high performance connectors – grade 1, dimensional details of standard test connectors – grade 0, gauging information and tests selected from IEC 61169-1, applicable to all detail specifications relating to series 3,5 mm RF connectors.
This document indicates recommended performance characteristics to be considered when writing a detail specification and it covers test schedules and inspection requirements for assessment levels M and H.
These connectors are constructed so as to affix on the 50 Ω, 3,5 mm rigid precision coaxial line described in IEC 60457-5, and to provide low reflection to 34 GHz. These connectors can be intermated with SMA (IEC 61169-15) and 2,92 mm (IEC 61169-35) connectors.

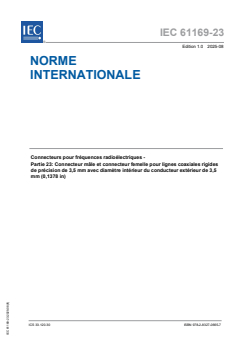

Connecteurs pour fréquences radioélectriques - Partie 23: Connecteur mâle et connecteur femelle pour lignes coaxiales rigides de précision de 3,5 mm avec diamètre intérieur du conducteur extérieur de 3,5 mm (0,1378 in)

L'IEC 61169-23:2025, qui est une spécification intermédiaire, fournit des informations et des règles en vue de l'établissement de spécifications particulières relatives aux connecteurs mâles et connecteurs femelles destinés à être utilisés avec des lignes coaxiales rigides de précision de 3,5 mm avec diamètre intérieur du conducteur extérieur de 3,5 mm (0,137 8 in).
Le présent document spécifie les dimensions des faces d'accouplement pour les connecteurs à haute performance – grade 1, les précisions dimensionnelles des connecteurs d'essai normalisés – grade 0, ainsi que des informations concernant les calibres et les essais tirés de l'IEC 61169-1, applicables à toutes les spécifications particulières relatives aux connecteurs RF série de 3,5 mm.
Le présent document indique les caractéristiques de performance recommandées à prendre en compte pour la rédaction d'une spécification particulière et il couvre les programmes d'essais et les exigences de contrôle pour les niveaux d'assurance qualité M et H.
Ces connecteurs sont conçus de sorte à se fixer sur la ligne coaxiale rigide de précision de 50 Ω, 3,5 mm, décrite dans l'IEC 60457-5, et à assurer une faible réflexion jusqu'à 34 GHz. Ces connecteurs peuvent être accouplés avec des connecteurs de type SMA (IEC 61169-1-15) et des connecteurs 2,92 mm (IEC 61169-35).

General Information

• Status: Published
• Publication Date: 26-Aug-2025
• ICS: 33.120.30 - RF connectors
• Technical Committee: SC 46F - RF and microwave passive components
• Drafting Committee: WG 1 - TC 46/SC 46F/WG 1
• Current Stage: PPUB - Publication issued
• Start Date: 27-Aug-2025
• Completion Date: 26-Sep-2025

Overview

IEC 61169-23:2025 is a sectional specification for pin and socket RF connectors designed for use with 3.5 mm rigid precision coaxial lines (inner diameter of outer conductor 3.5 mm). The standard defines mating-face dimensions for high‑performance (grade 1) connectors, dimensional details for standard test connectors (grade 0), gauging information and selected tests from IEC 61169‑1. It is intended to guide the preparation of detail specifications (DS) and to recommend performance, test schedules and inspection requirements for assessment levels M and H. These 50 Ω connectors provide low reflection up to 34 GHz and are interoperable with SMA (IEC 61169‑15) and 2.92 mm (IEC 61169‑35) connectors.

Key topics and requirements

• Mating‑face dimensions: Precise geometries for pin‑centre and socket‑centre contacts (grade 1), including reference planes and surface finish guidance.
• Standard test connectors (grade 0): Dimensional details used for reproducible test setups.
• Gauging and gauge pins: Specifications and test procedures (sizing and insertion) for socket‑centre contacts to ensure reliable contact retention and sizing.
• Selected test methods: Tests and measuring methods drawn from IEC 61169‑1 (electrical, mechanical and environmental), with recommended test schedules for acceptance and periodic inspection.
• Quality assessment: Procedures, ratings and characteristics to be included when drafting a detail specification; inspection levels M and H are covered.
• Performance guidance: Recommended characteristics to achieve low reflection to 34 GHz and correct mating with 50 Ω, 3.5 mm rigid coaxial lines (see IEC 60457‑5).

Practical applications

• Preparing or reviewing detail specifications (DS) for 3.5 mm RF connectors used in high‑frequency test equipment, instrumentation, aerospace, defense and telecom systems.
• Guiding connector design and manufacturing to meet tighter dimensional tolerances and interoperability with SMA and 2.92 mm series.
• Defining factory acceptance tests, periodic tests and inspection plans for quality assurance and supplier contracts.
• Supporting test laboratories and compliance engineers performing gauging, insertion/sizing tests and electromagnetic/mechanical verifications.

Who should use this standard

• RF/microwave designers and system integrators
• Connector manufacturers and quality engineers
• Procurement/specification authors and test laboratories
• Compliance and R&D teams focused on high‑frequency interconnects

Related standards

• IEC 61169‑1:2013 (generic RF connector specification)
• IEC 61169‑15 (SMA) and IEC 61169‑35 (2.92 mm) - interoperability references
• IEC 60457‑5 (3.5 mm rigid precision coaxial line)
• IEC 62153‑4‑7 and IEC 62037‑3 (test methods referenced)

Keywords: IEC 61169-23:2025, 3.5 mm RF connectors, pin and socket connector, rigid precision coaxial line, mating face dimensions, gauge pins, low reflection 34 GHz, detail specification, IEC 61169-1.

Standards Content (Sample)

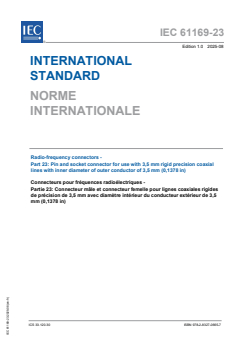

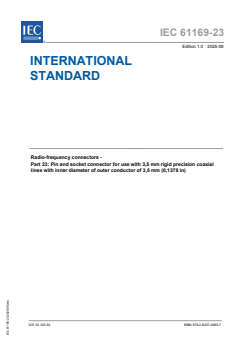

IEC 61169-23 ®
Edition 1.0 2025-08
INTERNATIONAL
STANDARD
Radio-frequency connectors -
Part 23: Pin and socket connector for use with 3,5 mm rigid precision coaxial
lines with inner diameter of outer conductor of 3,5 mm (0,1378 in)
ICS 33.120.30  ISBN 978-2-8327-0665-7

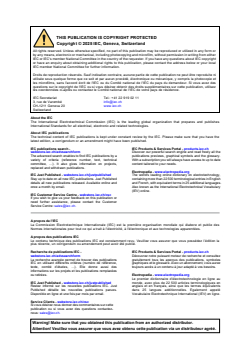

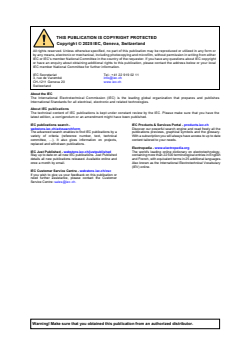

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or
by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either
IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC copyright
or have an enquiry about obtaining additional rights to this publication, please contact the address below or your local
IEC member National Committee for further information.

IEC Secretariat Tel.: [phone]
3, rue de Varembé [e-mail]
CH-1211 Geneva 20 www.iec.ch
Switzerland
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigendum or an amendment might have been published.

IEC publications search - IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Discover our powerful search engine and read freely all the
The advanced search enables to find IEC publications by a
publications previews, graphical symbols and the glossary.
variety of criteria (reference number, text, technical With a subscription you will always have access to up to date
committee, …). It also gives information on projects, content tailored to your needs.
replaced and withdrawn publications.

Electropedia - www.electropedia.org
IEC Just Published - webstore.iec.ch/justpublished The world's leading online dictionary on electrotechnology,
Stay up to date on all new IEC publications. Just Published containing more than 22 500 terminological entries in English
details all new publications released. Available online and and French, with equivalent terms in 25 additional languages.
once a month by email. Also known as the International Electrotechnical Vocabulary
(IEV) online.
IEC Customer Service Centre - webstore.iec.ch/csc
If you wish to give us your feedback on this publication or
need further assistance, please contact the Customer
Service Centre: [e-mail].

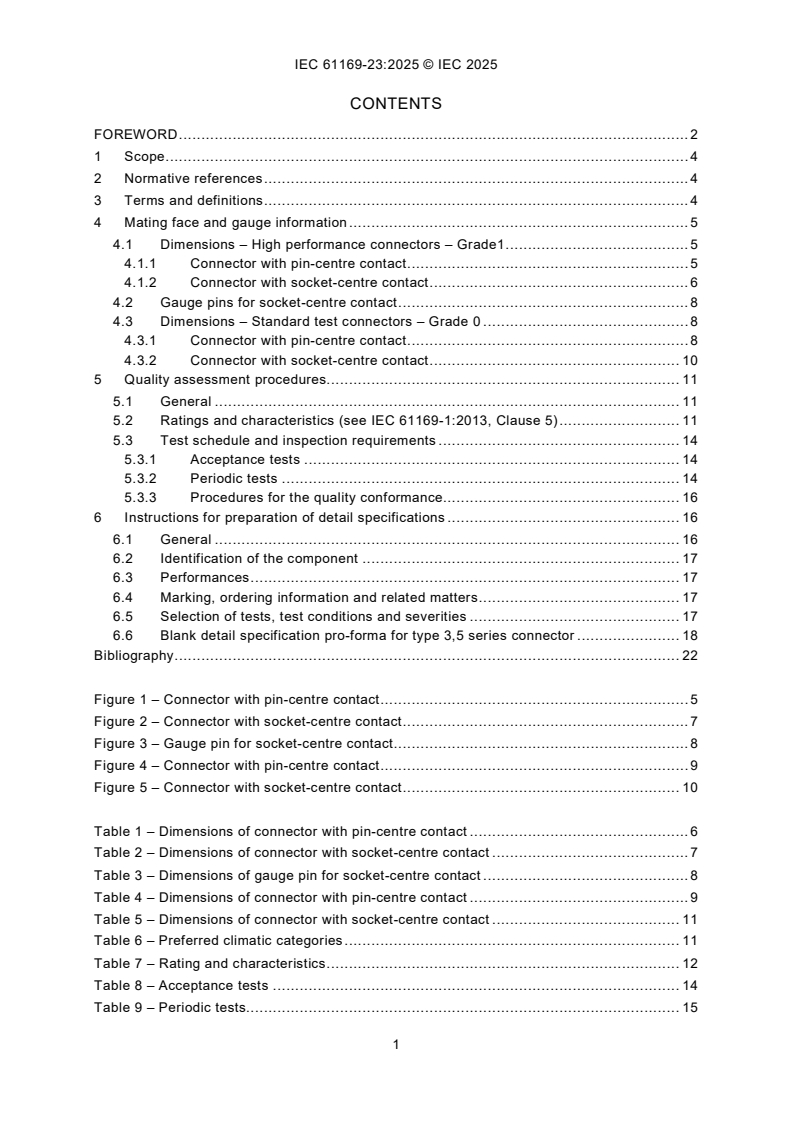

CONTENTS
FOREWORD . 2
1 Scope . 4
2 Normative references . 4
3 Terms and definitions . 4
4 Mating face and gauge information . 5
4.1 Dimensions – High performance connectors – Grade1 . 5
4.1.1 Connector with pin-centre contact . 5
4.1.2 Connector with socket-centre contact . 6
4.2 Gauge pins for socket-centre contact . 8
4.3 Dimensions – Standard test connectors – Grade 0 . 8
4.3.1 Connector with pin-centre contact . 8
4.3.2 Connector with socket-centre contact . 10
5 Quality assessment procedures. 11
5.1 General . 11
5.2 Ratings and characteristics (see IEC 61169-1:2013, Clause 5) . 11
5.3 Test schedule and inspection requirements . 14
5.3.1 Acceptance tests . 14
5.3.2 Periodic tests . 14
5.3.3 Procedures for the quality conformance. 16
6 Instructions for preparation of detail specifications . 16
6.1 General . 16
6.2 Identification of the component . 17
6.3 Performances . 17
6.4 Marking, ordering information and related matters . 17
6.5 Selection of tests, test conditions and severities . 17
6.6 Blank detail specification pro-forma for type 3,5 series connector . 18
Bibliography . 22

Figure 1 – Connector with pin-centre contact . 5
Figure 2 – Connector with socket-centre contact . 7
Figure 3 – Gauge pin for socket-centre contact . 8
Figure 4 – Connector with pin-centre contact . 9
Figure 5 – Connector with socket-centre contact . 10

Table 1 – Dimensions of connector with pin-centre contact . 6
Table 2 – Dimensions of connector with socket-centre contact . 7
Table 3 – Dimensions of gauge pin for socket-centre contact . 8
Table 4 – Dimensions of connector with pin-centre contact . 9
Table 5 – Dimensions of connector with socket-centre contact . 11
Table 6 – Preferred climatic categories . 11
Table 7 – Rating and characteristics . 12
Table 8 – Acceptance tests . 14
Table 9 – Periodic tests. 15

INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
Radio-frequency connectors -
Part 23: Pin and socket connector for use with 3,5 mm rigid precision
coaxial lines with inner diameter of outer conductor 3,5 mm (0,1378 in)

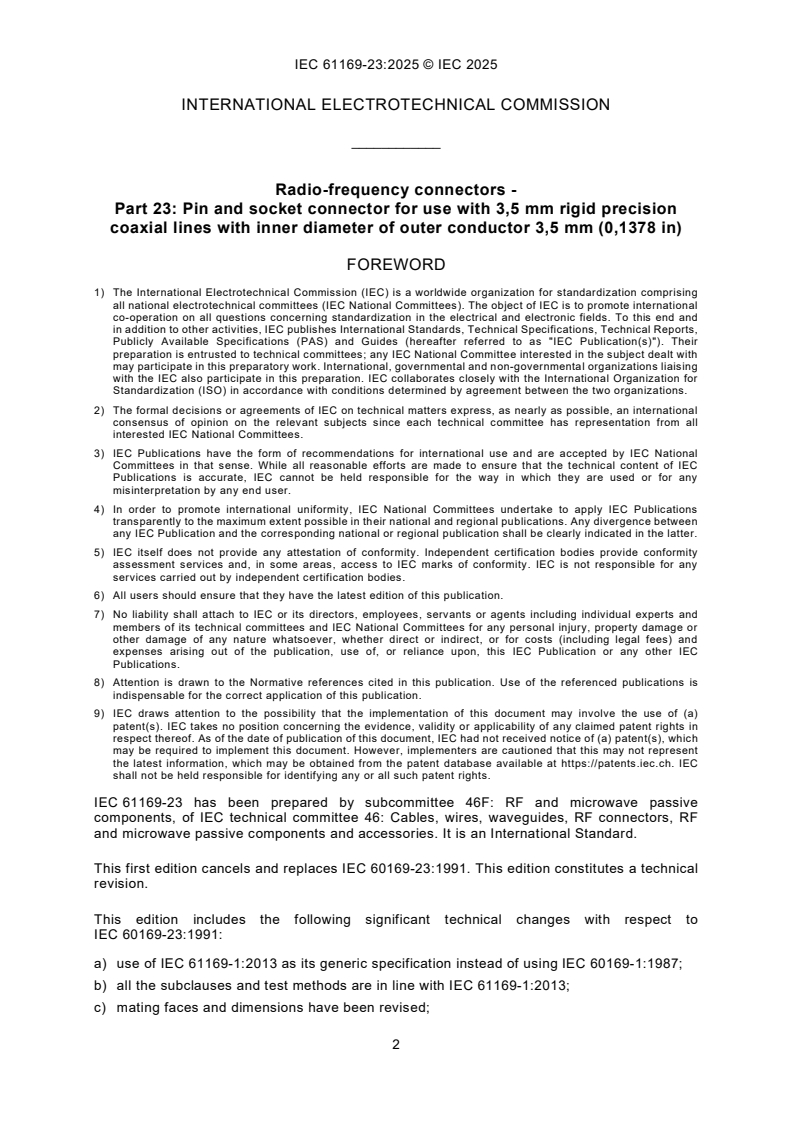

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote international
co-operation on all questions concerning standardization in the electrical and electronic fields. To this end and
in addition to other activities, IEC publishes International Standards, Technical Specifications, Technical Reports,
Publicly Available Specifications (PAS) and Guides (hereafter referred to as "IEC Publication(s)"). Their
preparation is entrusted to technical committees; any IEC National Committee interested in the subject dealt with
may participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. IEC collaborates closely with the International Organization for
Standardization (ISO) in accordance with conditions determined by agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence between
any IEC Publication and the corresponding national or regional publication shall be clearly indicated in the latter.
5) IEC itself does not provide any attestation of conformity. Independent certification bodies provide conformity
assessment services and, in some areas, access to IEC marks of conformity. IEC is not responsible for any
services carried out by independent certification bodies.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) IEC draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). IEC takes no position concerning the evidence, validity or applicability of any claimed patent rights in
respect thereof. As of the date of publication of this document, IEC had not received notice of (a) patent(s), which
may be required to implement this document. However, implementers are cautioned that this may not represent
the latest information, which may be obtained from the patent database available at https://patents.iec.ch. IEC
shall not be held responsible for identifying any or all such patent rights.
IEC 61169-23 has been prepared by subcommittee 46F: RF and microwave passive
components, of IEC technical committee 46: Cables, wires, waveguides, RF connectors, RF
and microwave passive components and accessories. It is an International Standard.
This first edition cancels and replaces IEC 60169-23:1991. This edition constitutes a technical
revision.
This edition includes the following significant technical changes with respect to
IEC 60169-23:1991:
a) use of IEC 61169-1:2013 as its generic specification instead of using IEC 60169-1:1987;
b) all the subclauses and test methods are in line with IEC 61169-1:2013;
c) mating faces and dimensions have been revised;
d) necessary contents have been added into the text, including gauge pins for socket-centre
contact, quality assessment procedures and instructions for preparation of detail
specifications.
The text of this International Standard is based on the following documents:
Draft Report on voting
46F/715/FDIS 46F/720/RVD
Full information on the voting for its approval can be found in the report on voting indicated in
the above table.
The language used for the development of this International Standard is English.
This document was drafted in accordance with ISO/IEC Directives, Part 2, and developed in
accordance with ISO/IEC Directives, Part 1 and ISO/IEC Directives, IEC Supplement, available
at www.iec.ch/members_experts/refdocs. The main document types developed by IEC are
described in greater detail at www.iec.ch/publications.
A list of all parts of the IEC 61169 series, under the general title: Radio-frequency connectors,
can be found on the IEC website.
The committee has decided that the contents of this document will remain unchanged until the
stability date indicated on the IEC website under webstore.iec.ch in the data related to the
specific document. At this date, the document will be
– reconfirmed,
– withdrawn, or
– revised.
1 Scope
This part of IEC 61169, which is a sectional specification (SS), provides information and rules
for the preparation of detail specifications (DS) for pin and socket connector for use with 3,5 mm
rigid precision coaxial lines with inner diameter of outer conductor 3,5 mm (0,137 8 in).
This document specifies mating face dimensions for high performance connectors – grade 1,
dimensional details of standard test connectors – grade 0, gauging information and tests
selected from IEC 61169-1, applicable to all detail specifications relating to series 3,5 mm RF
connectors.
This document indicates recommended performance characteristics to be considered when
writing a detail specification and it covers test schedules and inspection requirements for
assessment levels M and H.
These connectors are constructed so as to affix on the 50 Ω, 3,5 mm rigid precision coaxial line
described in IEC 60457-5, and to provide low reflection to 34 GHz. These connectors can be
intermated with SMA (IEC 61169-15) and 2,92 mm (IEC 61169-35) connectors.
NOTE Metric dimension are original dimensions. All undimensioned pictorial configurations are for reference
purpose only.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies.
For undated references, the latest edition of the referenced document (including any
amendments) applies.
IEC 61169-1:2013, Radio frequency connectors - Part 1: Generic specification - General
requirements and measuring methods
IEC 62153-4-7, Metallic cables and other passive components test methods - Part 4-7:
Electromagnetic compatibility (EMC) - Test method for measuring of transfer impedance Z and
T
screening attenuation a or coupling attenuation a of connectors and assemblies - Triaxial
S C
tube in tube method
IEC 62037-3, Passive RF and microwave devices, intermodulation level measurement - Part 3:
Measurement of passive intermodulation in coaxial connectors
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminology databases for use in standardization at the following
addresses:
– IEC Electropedia: available at https://www.electropedia.org/
– ISO Online browsing platform: available at https://www.iso.org/obp
4 Mating face and gauge information
4.1 Dimensions – High performance connectors – Grade1
4.1.1 Connector with pin-centre contact
The mating face of connector with pin centre contact is shown in Figure 1 and its dimensions
are shown in Table 1.
NOTE 1 Mechanical and electrical reference plane. Surface roughness Ra 0,4 μm (16 μin).
NOTE 2 Surface roughness Ra 0,4 μm (16 μin).
For dimensions, see Table 1.
Figure 1 – Connector with pin-centre contact
Table 1 – Dimensions of connector with pin-centre contact
mm in
Ref. Remarks
Min. Max. Min. Max.
a 2,36 3,56 0,092 9 0,140 1
a
2,29 — 0,090 2 —
b
c 3,43 4,01 0,135 1 0,157 9
d 0,007 5 0,076 0,000 295 0,002 992
e 6,38 6,73 0,251 0,265
f 4,547 4,577 0,179 0 0,180 2
g 0,03 0,13 0,001 0,005
h 3,488 3,513 0,137 3 0,138 3
j 0,914 0,939 0,036 0 0,037 0
k 0,15 0,38 0,005 9 0,014 9
m 2,03 2,29 0,079 9 0,090 2
n 20° 25° 20° 25°
p 1,506 1,531 0,059 3 0,060 3
q 0,38 1,14 0,015 0,045
s — 0,05 — 0,002
a
Dimension b should be such that the reference planes coincide, and the connectors meet the required
environmental performance.
4.1.2 Connector with socket-centre contact
The mating face of connector with socket centre contact is shown in Figure 2 and its dimensions
are shown in Table 2.
NOTE 1 Mechanical and electrical reference plane. Surface roughness Ra 0,4 μm (16 μin).
NOTE 2 Socket contact configuration (for example, slotted or slotless) optional.
NOTE 3 To the left of dimension k (slotted contacts).
For dimensions, see Table 2.
Figure 2 – Connector with socket-centre contact
Table 2 – Dimensions of connector with socket-centre contact
mm in
Ref. Remarks
Min. Max. Min. Max.
a 5,54 — 0,218 —
b 3,35 4,62 0,132 0,182
c 0,38 1,14 0,015 0,045
a
0,007 5 0,076 0,000 295 0,002 992
d
e 3,488 3,513 0,137 3 0,138 3
f 4,597 4,628 0,181 0 0,182 2
g 5,28 5,46 0,207 9 0,214 9
h 1,88 1,98 0,074 0,078
j 1,506 1,531 0,059 3 0,060 3
k 2,79 — 0,109 8 —
m 0,08 0,20 0,003 1 0,007 9
n 0,15 0,51 0,006 0,020
p 0,1 × 45° 0,2 × 45° 0,004 × 45° 0,008 × 45°
q — — — —
a
The pin depth specification shall be consistent with electrical requirements of the device where the connector
shall be used.
4.2 Gauge pins for socket-centre contact
The gauge pin for socket centre contact is shown in Figure 3 and its dimensions are shown in
Table 3.
For dimensions, see Table 3.
Figure 3 – Gauge pin for socket-centre contact
Table 3 – Dimensions of gauge pin for socket-centre contact
Gauge C
Gauge A Gauge B
(For retention purpose)
(For sizing purpose) (For insertion purpose)
Mass of gauge: 28g ± 1 g
mm in mm in mm in
Ref.
Min. Max. Min. Max. Min. Max. Min. Max. Min. Max. Min. Max.
a 0,945 0,95 0,037 2 0,037 4 0,936 0,938 5 0,036 9 0,037 0 0,917 0,919 5 0,036 1 0,036 2
b 0,2 0,3 0,008 0,012 0,38 0,39 0,0149 0,015 3 0,14 0,15 0,005 5 0,005 9
c 0,76 1,14 0,029 9 0,044 9 2,286 — 0,09 — 2,286 — 0,09 —
d 28° 32° 28° 32° 33° 33,5° 33° 33,5° 26,5° 27° 26,5° 27°
Material: steel, polished.
Test procedure is as follows:
a) Sizing test
The gauge A shall be inserted into the socket-centre contact three times. This is a sizing
operation and should only be carried out when the socket-centre contact is removed from
the connector.
b) Insertion test
Following the sizing operation, and if required in the detail specification, the force necessary
to insert gauge B fully into the socket-centre contact shall be measured. When this test is
required, the maximum permitted insertion force shall then be specified and shall not exceed
5,6 N.
c) Retention test
After the sizing test, the gauge C shall be inserted into socket-centre contact. The contact
shall retain the mass of the gauge C in a vertical downward position.
4.3 Dimensions – Standard test connectors – Grade 0
4.3.1 Connector with pin-centre contact
The interface of connector with pin centre contact is shown in Figure 4, dimensions are shown
in Table 4.
NOTE 1 Mechanical and electrical reference plane. Surface roughness Ra 0,4 μm (16 μin).
NOTE 2 Surface roughness Ra 0,8 μm (32 μin).
For dimensions, see Table 4.
Figure 4 – Connector with pin-centre contact
Table 4 – Dimensions of connector with pin-centre contact
mm in
Ref. Remarks
Min. Max. Min. Max.
a 2,36 3,56 0,092 9 0,140 1
a
2,29 — 0,090 2 —
b
c 3,43 4,01 0,135 0,158
b
0,007 5 0,013 0,000 295 0,000 512
d
e 6,38 6,73 0,251 0,265
f 4,547 4,577 0,179 0 0,180 2
g 0,03 0,13 0,001 0,005
h 3,497 5 3,502 5 0,137 7 0,137 9
j 0,919 0,935 0,036 2 0,036 8
k 0,15 0,38 0,005 9 0,014 9
mm in
Ref. Remarks
Min. Max. Min. Max.
m 2,41 2,67 0,095 0,105
n 20° 25° 20° 25°
p 1,517 9 1,521 9 0,059 76 0,059 92
q 0,38 1,14 0,015 0,045
s — 0,05 — 0,002
a
It should be adapted when using optional gasket.
b
The pin depth specification shall be consistent with electrical requirements of the device where the connector
shall be used.
4.3.2 Connector with socket-centre contact
The interface of connector with socket-centre contact is
...

IEC 61169-23 ®
Edition 1.0 2025-08
NORME
INTERNATIONALE
Connecteurs pour fréquences radioélectriques -
Partie 23: Connecteur mâle et connecteur femelle pour lignes coaxiales rigides
de précision de 3,5 mm avec diamètre intérieur du conducteur extérieur de 3,5
mm (0,1378 in)
ICS 33.120.30  ISBN 978-2-8327-0665-7

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Secretariat Tel.: [phone]
3, rue de Varembé [e-mail]
CH-1211 Geneva 20 www.iec.ch
Switzerland
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC -  IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications gratuitement tous les aperçus des publications, symboles
IEC en utilisant différents critères (numéro de référence, graphiques et le glossaire. Avec un abonnement, vous aurez
texte, comité d’études, …). Elle donne aussi des toujours accès à un contenu à jour adapté à vos besoins.
informations sur les projets et les publications remplacées
ou retirées. Electropedia - www.electropedia.org
Le premier dictionnaire d'électrotechnologie en ligne au
IEC Just Published - webstore.iec.ch/justpublished monde, avec plus de 22 500 articles terminologiques en
Restez informé sur les nouvelles publications IEC. Just anglais et en français, ainsi que les termes équivalents
Published détaille les nouvelles publications parues. dans 25 langues additionnelles. Egalement appelé
Disponible en ligne et une fois par mois par email. Vocabulaire Electrotechnique International (IEV) en ligne.

Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-
nous: [e-mail].
SOMMAIRE
AVANT-PROPOS . 2
1 Domaine d'application . 4
2 Références normatives . 4
3 Termes et définitions. 4
4 Informations relatives à la face d'accouplement et au calibre . 5
4.1 Dimensions – Connecteurs à haute performance – Grade 1 . 5
4.1.1 Connecteur avec contact central mâle . 5
4.1.2 Connecteur avec contact central femelle . 6
4.2 Broches calibrées pour contact central femelle . 8
4.3 Dimensions – Connecteurs d'essai normalisés – Grade 0 . 8
4.3.1 Connecteur avec contact central mâle . 8
4.3.2 Connecteur avec contact central femelle . 10
5 Procédures d'assurance de la qualité. 11
5.1 Généralités . 11
5.2 Valeurs assignées et caractéristiques (voir dans l'IEC 61169-1:2013,
l'Article 5) . 11
5.3 Programme d'essais et exigences de contrôle . 14
5.3.1 Essais de réception . 14
5.3.2 Essais périodiques . 15
5.3.3 Procédures de conformité de la qualité . 17
6 Instructions en vue de l'établissement des spécifications particulières . 17
6.1 Généralités . 17
6.2 Identification du composant . 18
6.3 Performances . 18
6.4 Marquages, informations relatives aux commandes et sujets connexes . 18
6.5 Choix des essais, conditions et sévérités des essais . 18
6.6 Spécification particulière-cadre pro forma pour connecteur de série 3,5 . 19
Bibliographie . 23

Figure 1 – Connecteur avec contact central mâle . 5
Figure 2 – Connecteur avec contact central femelle . 7
Figure 3 – Broche calibrée pour contact central femelle . 8
Figure 4 – Connecteur avec contact central mâle . 9
Figure 5 – Connecteur avec contact central femelle . 10

Tableau 1 – Dimensions du connecteur avec contact central mâle . 6
Tableau 2 – Dimensions du connecteur avec contact central femelle . 7
Tableau 3 – Dimensions d'une broche calibrée pour contact central femelle . 8
Tableau 4 – Dimensions du connecteur avec contact central mâle . 9
Tableau 5 – Dimensions du connecteur avec contact central femelle . 11
Tableau 6 – Catégories climatiques préférentielles . 12
Tableau 7 – Valeurs assignées et caractéristiques . 12
Tableau 8 – Essais de réception . 15
Tableau 9 – Essais périodiques . 16
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
Connecteurs pour fréquences radioélectriques -
Partie 23: Connecteur mâle et connecteur femelle pour lignes coaxiales
rigides de précision de 3,5 mm avec diamètre intérieur du conducteur
extérieur de 3,5 mm (0,1378 in)

AVANT-PROPOS
1) La Commission Électrotechnique Internationale (IEC) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de l'IEC). L'IEC a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. À cet effet, l'IEC – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de l'IEC"). Leur élaboration est confiée à des comités d'études, aux
travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec l'IEC, participent également aux
travaux. L'IEC collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de l'IEC concernant les questions techniques représentent, dans la mesure du
possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de l'IEC intéressés
sont représentés dans chaque comité d'études.
3) Les Publications de l'IEC se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de l'IEC. Tous les efforts raisonnables sont entrepris afin que l'IEC
s'assure de l'exactitude du contenu technique de ses publications; l'IEC ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de l'IEC s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de l'IEC dans leurs publications nationales
et régionales. Toutes divergences entre toutes Publications de l'IEC et toutes publications nationales ou
régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) L'IEC elle-même ne fournit aucune attestation de conformité. Des organismes de certification indépendants
fournissent des services d'évaluation de conformité et, dans certains secteurs, accèdent aux marques de
conformité de l'IEC. L'IEC n'est responsable d'aucun des services effectués par les organismes de certification
indépendants.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à l'IEC, à ses administrateurs, employés, auxiliaires ou mandataires,
y compris ses experts particuliers et les membres de ses comités d'études et des Comités nationaux de l'IEC,
pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre dommage de quelque
nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais de justice) et les dépenses
découlant de la publication ou de l'utilisation de cette Publication de l'IEC ou de toute autre Publication de l'IEC,
ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L'IEC attire l'attention sur le fait que la mise en application du présent document peut entraîner l'utilisation d'un
ou de plusieurs brevets. L'IEC ne prend pas position quant à la preuve, à la validité et à l'applicabilité de tout
droit de brevet revendiqué à cet égard. À la date de publication du présent document, l'IEC n'a pas reçu
notification qu'un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois, il y a lieu
d'avertir les responsables de la mise en application du présent document que des informations plus récentes
sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse https://patents.iec.ch.
L'IEC ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits de brevets.
L'IEC 61169-23 a été établie par le sous-comité 46F: Composants passifs pour
hyperfréquences et radio fréquences, du comité d'études 46 de l'IEC: Câbles, fils, guides
d'ondes, connecteurs, composants passifs pour micro-onde et accessoires. Il s'agit d'une
Norme internationale.
Cette première édition annule et remplace l'IEC 60169-23:1991. Cette édition constitue une
révision technique.
Cette édition inclut les modifications techniques majeures suivantes par rapport à
l'IEC 60169-23:1991:
a) utilisation de l'IEC 61169-1:2013 comme spécification générique au lieu de
l'IEC 60169-1:1987;
b) tous les paragraphes et méthodes d'essai sont conformes à l'IEC 61169-1:2013;
c) les faces d'accouplement et les dimensions ont été révisées;
d) des éléments nécessaires ont été ajoutés au texte, notamment les broches calibrées pour
contact central femelle, les procédures d'évaluation de la qualité et les instructions pour la
préparation des spécifications particulières.
Le texte de cette Norme internationale est issu des documents suivants:
Projet Rapport de vote
46F/715/FDIS 46F/720/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à son approbation.
La langue employée pour l'élaboration de cette Norme internationale est l'anglais.
Ce document a été rédigé selon les Directives ISO/IEC, Partie 2, il a été développé selon les
Directives ISO/IEC, Partie 1 et les Directives ISO/IEC, Supplément IEC, disponibles sous
www.iec.ch/members_experts/refdocs. Les principaux types de documents développés par
l'IEC sont décrits plus en détail sous www.iec.ch/publications.
Une liste de toutes les parties de la série IEC 61169, publiées sous le titre général: Connecteurs
pour fréquences radioélectriques, se trouve sur le site web de l'IEC.
Le comité a décidé que le contenu de ce document ne sera pas modifié avant la date de stabilité
indiquée sur le site web de l'IEC sous webstore.iec.ch dans les données relatives au document
recherché. À cette date, le document sera
– reconduit,
– supprimé, ou
– révisé.
1 Domaine d'application
La présente partie de l'IEC 61169, qui est une spécification intermédiaire, fournit des
informations et des règles en vue de l'établissement de spécifications particulières relatives
aux connecteurs mâles et connecteurs femelles destinés à être utilisés avec des lignes
coaxiales rigides de précision de 3,5 mm avec diamètre intérieur du conducteur extérieur de
3,5 mm (0,137 8 in).
Le présent document spécifie les dimensions des faces d'accouplement pour les connecteurs
à haute performance – grade 1, les précisions dimensionnelles des connecteurs d'essai
normalisés – grade 0, ainsi que des informations concernant les calibres et les essais tirés de
l'IEC 61169-1, applicables à toutes les spécifications particulières relatives aux connecteurs
RF série de 3,5 mm.
Le présent document indique les caractéristiques de performance recommandées à prendre en
compte pour la rédaction d'une spécification particulière et il couvre les programmes d'essais
et les exigences de contrôle pour les niveaux d'assurance qualité M et H.
Ces connecteurs sont conçus de sorte à se fixer sur la ligne coaxiale rigide de précision de
50 Ω, 3,5 mm, décrite dans l'IEC 60457-5, et à assurer une faible réflexion jusqu'à 34 GHz. Ces
connecteurs peuvent être accouplés avec des connecteurs de type SMA (IEC 61169-15) et des
connecteurs 2,92 mm (IEC 61169-35).
NOTE Les dimensions métriques sont des dimensions originales. Toutes les représentations non cotées ne sont
données qu'à titre de référence.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu'ils constituent, pour tout ou partie
de leur contenu, des exigences du présent document. Pour les références datées, seule
l'édition citée s'applique. Pour les références non datées, la dernière édition du document de
référence s'applique (y compris les éventuels amendements).
IEC 61169-1:2013, Connecteurs pour fréquences radioélectriques – Partie 1: Spécification
générique - Exigences générales et méthodes de mesure
IEC 62153-4-7, Méthodes d'essai des câbles métalliques et autres composants passifs –
Partie 4-7: Compatibilité électromagnétique (CEM) – Méthode d'essai pour mesurer
l'impédance de transfert, Z et l'affaiblissement d'écrantage, a ou l'affaiblissement de
T, S,
couplage, a des connecteurs et des cordons - Méthode triaxiale en tubes concentriques
C,
IEC 62037-3, Dispositifs RF et à micro-ondes passifs, mesure du niveau d'intermodulation –
Partie 3: Mesure de l'intermodulation passive dans les connecteurs coaxiaux
3 Termes et définitions
Aucun terme n'est défini dans le présent document.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées
en normalisation, consultables aux adresses suivantes:
– IEC Electropedia: disponible à l'adresse https://www.electropedia.org/
– ISO Online browsing platform: disponible à l'adresse https://www.iso.org/obp
4 Informations relatives à la face d'accouplement et au calibre
4.1 Dimensions – Connecteurs à haute performance – Grade 1
4.1.1 Connecteur avec contact central mâle
La face d'accouplement du connecteur avec contact central mâle est représentée à la Figure 1
et ses dimensions figurent dans le Tableau 1.

NOTE 1 Plan de référence mécanique et électrique. Rugosité de surface Ra de 0,4 μm (16 μin).
NOTE 2 Rugosité de surface Ra de 0,4 μm (16 μin).
Pour les dimensions, voir le Tableau 1.
Figure 1 – Connecteur avec contact central mâle
Tableau 1 – Dimensions du connecteur avec contact central mâle
mm in
Réf. Remarques
Min. Max. Min. Max.
a 2,36 3,56 0,092 9 0,140 1
a
2,29 — 0,090 2 —
b
c 3,43 4,01 0,135 1 0,157 9
d 0,007 5 0,076 0,000 295 0,002 992
e 6,38 6,73 0,251 0,265
f 4,547 4,577 0,179 0 0,180 2
g 0,03 0,13 0,001 0,005
h 3,488 3,513 0,137 3 0,138 3
j 0,914 0,939 0,036 0 0,037 0
k 0,15 0,38 0,005 9 0,014 9
m 2,03 2,29 0,079 9 0,090 2
n 20° 25° 20° 25°
p 1,506 1,531 0,059 3 0,060 3
q 0,38 1,14 0,015 0,045
s — 0,05 — 0,002
a
Il convient que la dimension b soit telle que les plans de référence coïncident et que les connecteurs répondent
aux exigences de performances environnementales.

4.1.2 Connecteur avec contact central femelle
La face d'accouplement du connecteur avec contact central femelle est représentée à la
Figure 2 et ses dimensions figurent dans le Tableau 2.
NOTE 1 Plan de référence mécanique et électrique. Rugosité de surface Ra de 0,4 μm (16 μin).
NOTE 2 Configuration facultative du contact femelle (par exemple, à fentes ou sans fentes).
NOTE 3 À gauche de la dimension k (contacts à fentes).
Pour les dimensions, voir le Tableau 2.
Figure 2 – Connecteur avec contact central femelle
Tableau 2 – Dimensions du connecteur avec contact central femelle
mm in
Réf. Remarques
Min. Max. Min. Max.
a 5,54 — 0,218 —
b 3,35 4,62 0,132 0,182
c 0,38 1,14 0,015 0,045
a
0,007 5 0,076 0,000 295 0,002 992
d
e 3,488 3,513 0,137 3 0,138 3
f 4,597 4,628 0,181 0 0,182 2
g 5,28 5,46 0,207 9 0,214 9
h 1,88 1,98 0,074 0,078
j 1,506 1,531 0,059 3 0,060 3
k 2,79 — 0,109 8 —
m 0,08 0,20 0,003 1 0,007 9
n 0,15 0,51 0,006 0,020
p 0,1 × 45° 0,2 × 45° 0,004 × 45° 0,008 × 45°
q — — — —
a
La profondeur de broche spécifiée doit être conforme aux exigences électriques du dispositif dans lequel le
connecteur doit être utilisé.
4.2 Broches calibrées pour contact central femelle
La broche calibrée pour contact central femelle est représentée à la Figure 3 et ses dimensions
figurent dans le Tableau 3.
Pour les dimensions, voir le Tableau 3.
Figure 3 – Broche calibrée pour contact central femelle
Tableau 3 – Dimensions d'une broche calibrée pour contact central femelle
Calibre C
Calibre A Calibre B
(Pour la rétention)
(Pour le dimensionnement) Pour l'insertion)
Masse du calibre: 28g ± 1 g
mm in mm in mm in
Réf.
Min. Max. Min. Max. Min. Max. Min. Max. Min. Max. Min. Max.
a 0,945 0,95 0,037 2 0,037 4 0,936 0,938 5 0,036 9 0,037 0 0,917 0,919 5 0,036 1 0,036 2
b 0,2 0,3 0,008 0,012 0,38 0,39 0,0149 0,015 3 0,14 0,15 0,005 5 0,005 9
c 0,76 1,14 0,029 9 0,044 9 2,286 — 0,09 — 2,286 — 0,09 —
d 28° 32° 28° 32° 33° 33,5° 33° 33,5° 26,5° 27° 26,5° 27°
Matériau: acier, poli.
La procédure d'essai est la suivante:
a) Essai de dimensionnement
Le calibre A doit être inséré dans le contact central femelle à trois reprises. Il s'agit d'une
opération de dimensionnement qu'il convient d'effectuer uniquement lorsque le contact
central femelle est retiré du connecteur.
b) Essai d'insertion
Après l'opération de dimensionnement, et si la spécification particulière l'exige, la force
nécessaire à l'insertion complète du calibre B dans le contact central femelle doit être
mesurée. Lorsque cet essai est exigé, la force d'insertion maximale autorisée doit alors être
spécifiée et ne doit pas dépasser 5,6 N.
c) Essai de rétention
Après l'essai de dimensionnement, le calibre C doit être inséré dans le contact central
femelle. Le contact doit retenir la masse du calibre C orienté verticalement vers le bas.
4.3 Dimensions – Connecteurs d'essai normalisés – Grade 0
4.3.1 Connecteur avec contact central mâle
L'interface du connecteur avec contact central mâle est représentée à la Figure 4, et ses
dimensions figurent dans le Tableau 4.
NOTE 1 Plan de référence mécanique et électrique. Rugosité de surface Ra de 0,4 μm (16 μin).
NOTE 2 Rugosité de surface Ra de 0,8 μm (32 μin).
Pour les dimensions, voir le Tableau 4.
Figure 4 – Connecteur avec contact central mâle
Tableau 4 – Dimensions du connecteur avec contact central mâle
mm in
Réf. Remarques
Min. Max. Min. Max.
a 2,36 3,56 0,092 9 0,140 1
a
2,29 — 0,090 2 —
b
c 3,43 4,01 0,135 0,158
b
0,007 5 0,013 0,000 295 0,000 512
d
e 6,38 6,73 0,251 0,265
f 4,547 4,577 0,179 0 0,180 2
g 0,03 0,13 0,001 0,005
h 3,497 5 3,502 5 0,137 7 0,137 9
j 0,919 0,935 0,036 2 0,036 8
k 0,15 0,38 0,005 9 0,014 9
mm in
Réf. Remarques
Min. Max. Min. Max.
m 2,41 2,67 0,095 0,105
n 20° 25° 20° 25°
p 1,517 9 1,521 9 0,059 76 0,059 92
q 0,38 1,14 0,015 0,045
s — 0,05 — 0,002
a
Il convient de l'adapter lorsqu'un joint d'étanchéité facultatif est utilisé.
b
La profondeur de broche spécifiée doit être conforme aux exigences électriques du dispositif dans lequel le
connecteur doit être utilisé.
4.3.2 Connecteur avec contact central femelle
L'interface du connecteur avec contact central femelle est représentée à la Figure 5, et ses
dimensions figurent dans le Tableau 5.

NOTE 1 Plan de référence mécanique et électrique. Rugosité de surface de Ra 0,4 μm (16 μin).
NOTE 2 Configuration facultative du contact femelle (par exemple, à fentes ou sans fentes).
NOTE 3 À gauche de la dimension k (contacts à fentes).
Pour les dimensions, voir le Tableau 5.
Figure 5 – Connecteur avec contact central femelle
Tableau 5 – Dimensions du connecteur avec contact central femelle
mm in
Réf. Remarques
Min. Max. Min. Max.
a 5,54 — 0,218 —
b 3,35 4,62 0,132 0,182
c 0,38 1,14 0,015 0,045
a
0,007 5 0,013 0,000 295 0,000 512
d
e 3,497 5 3,502 5 0,137 7 0,137 9
f 4,597 4,628 0,181 0 0,182 2
g 5,28 5,46 0,208 0,215
h 1,88 1,98 0,074 0,078
j 1,517 9 1,521 9 0,059 76 0,059 92
k 2,79 — 0,109 8 —
m 0,08 0,2 0,003 1 0,007 9
n 0,15 0,51 0,006 0,020
p 0,1 × 45° 0,2 × 45
...

IEC 61169-23 ®
Edition 1.0 2025-08
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Radio-frequency connectors -
Part 23: Pin and socket connector for use with 3,5 mm rigid precision coaxial
lines with inner diameter of outer conductor of 3,5 mm (0,1378 in)

Connecteurs pour fréquences radioélectriques -
Partie 23: Connecteur mâle et connecteur femelle pour lignes coaxiales rigides
de précision de 3,5 mm avec diamètre intérieur du conducteur extérieur de 3,5
mm (0,1378 in)
ICS 33.120.30  ISBN 978-2-8327-0665-7

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or
by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either
IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC copyright
or have an enquiry about obtaining additional rights to this publication, please contact the address below or your local
IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Secretariat Tel.: [phone]
3, rue de Varembé [e-mail]
CH-1211 Geneva 20 www.iec.ch
Switzerland
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigendum or an amendment might have been published.

IEC publications search - IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Discover our powerful search engine and read freely all the
The advanced search enables to find IEC publications by a publications previews, graphical symbols and the glossary.
variety of criteria (reference number, text, technical With a subscription you will always have access to up to date
committee, …). It also gives information on projects, content tailored to your needs.
replaced and withdrawn publications.
Electropedia - www.electropedia.org
IEC Just Published - webstore.iec.ch/justpublished The world's leading online dictionary on electrotechnology,
Stay up to date on all new IEC publications. Just Published containing more than 22 500 terminological entries in English
details all new publications released. Available online and and French, with equivalent terms in 25 additional languages.
once a month by email. Also known as the International Electrotechnical Vocabulary
(IEV) online.
IEC Customer Service Centre - webstore.iec.ch/csc
If you wish to give us your feedback on this publication or
need further assistance, please contact the Customer
Service Centre: [e-mail].
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC -  IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications gratuitement tous les aperçus des publications, symboles
IEC en utilisant différents critères (numéro de référence, graphiques et le glossaire. Avec un abonnement, vous aurez
texte, comité d’études, …). Elle donne aussi des toujours accès à un contenu à jour adapté à vos besoins.
informations sur les projets et les publications remplacées
ou retirées. Electropedia - www.electropedia.org

Le premier dictionnaire d'électrotechnologie en ligne au
IEC Just Published - webstore.iec.ch/justpublished monde, avec plus de 22 500 articles terminologiques en
Restez informé sur les nouvelles publications IEC. Just anglais et en français, ainsi que les termes équivalents
Published détaille les nouvelles publications parues. dans 25 langues additionnelles. Egalement appelé
Disponible en ligne et une fois par mois par email. Vocabulaire Electrotechnique International (IEV) en ligne.

Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-
nous: [e-mail].
CONTENTS
FOREWORD . 2
1 Scope . 4
2 Normative references . 4
3 Terms and definitions . 4
4 Mating face and gauge information . 5
4.1 Dimensions – High performance connectors – Grade1 . 5
4.1.1 Connector with pin-centre contact . 5
4.1.2 Connector with socket-centre contact . 6
4.2 Gauge pins for socket-centre contact . 8
4.3 Dimensions – Standard test connectors – Grade 0 . 8
4.3.1 Connector with pin-centre contact . 8
4.3.2 Connector with socket-centre contact . 10
5 Quality assessment procedures. 11
5.1 General . 11
5.2 Ratings and characteristics (see IEC 61169-1:2013, Clause 5) . 11
5.3 Test schedule and inspection requirements . 14
5.3.1 Acceptance tests . 14
5.3.2 Periodic tests . 14
5.3.3 Procedures for the quality conformance. 16
6 Instructions for preparation of detail specifications . 16
6.1 General . 16
6.2 Identification of the component . 17
6.3 Performances . 17
6.4 Marking, ordering information and related matters . 17
6.5 Selection of tests, test conditions and severities . 17
6.6 Blank detail specification pro-forma for type 3,5 series connector . 18
Bibliography . 22

Figure 1 – Connector with pin-centre contact . 5
Figure 2 – Connector with socket-centre contact . 7
Figure 3 – Gauge pin for socket-centre contact . 8
Figure 4 – Connector with pin-centre contact . 9
Figure 5 – Connector with socket-centre contact . 10

Table 1 – Dimensions of connector with pin-centre contact . 6
Table 2 – Dimensions of connector with socket-centre contact . 7
Table 3 – Dimensions of gauge pin for socket-centre contact . 8
Table 4 – Dimensions of connector with pin-centre contact . 9
Table 5 – Dimensions of connector with socket-centre contact . 11
Table 6 – Preferred climatic categories . 11
Table 7 – Rating and characteristics . 12
Table 8 – Acceptance tests . 14
Table 9 – Periodic tests. 15

INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
Radio-frequency connectors -
Part 23: Pin and socket connector for use with 3,5 mm rigid precision
coaxial lines with inner diameter of outer conductor 3,5 mm (0,1378 in)

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote international
co-operation on all questions concerning standardization in the electrical and electronic fields. To this end and
in addition to other activities, IEC publishes International Standards, Technical Specifications, Technical Reports,
Publicly Available Specifications (PAS) and Guides (hereafter referred to as "IEC Publication(s)"). Their
preparation is entrusted to technical committees; any IEC National Committee interested in the subject dealt with
may participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. IEC collaborates closely with the International Organization for
Standardization (ISO) in accordance with conditions determined by agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence between
any IEC Publication and the corresponding national or regional publication shall be clearly indicated in the latter.
5) IEC itself does not provide any attestation of conformity. Independent certification bodies provide conformity
assessment services and, in some areas, access to IEC marks of conformity. IEC is not responsible for any
services carried out by independent certification bodies.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) IEC draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). IEC takes no position concerning the evidence, validity or applicability of any claimed patent rights in
respect thereof. As of the date of publication of this document, IEC had not received notice of (a) patent(s), which
may be required to implement this document. However, implementers are cautioned that this may not represent
the latest information, which may be obtained from the patent database available at https://patents.iec.ch. IEC
shall not be held responsible for identifying any or all such patent rights.
IEC 61169-23 has been prepared by subcommittee 46F: RF and microwave passive
components, of IEC technical committee 46: Cables, wires, waveguides, RF connectors, RF
and microwave passive components and accessories. It is an International Standard.
This first edition cancels and replaces IEC 60169-23:1991. This edition constitutes a technical
revision.
This edition includes the following significant technical changes with respect to
IEC 60169-23:1991:
a) use of IEC 61169-1:2013 as its generic specification instead of using IEC 60169-1:1987;
b) all the subclauses and test methods are in line with IEC 61169-1:2013;
c) mating faces and dimensions have been revised;
d) necessary contents have been added into the text, including gauge pins for socket-centre
contact, quality assessment procedures and instructions for preparation of detail
specifications.
The text of this International Standard is based on the following documents:
Draft Report on voting
46F/715/FDIS 46F/720/RVD
Full information on the voting for its approval can be found in the report on voting indicated in
the above table.
The language used for the development of this International Standard is English.
This document was drafted in accordance with ISO/IEC Directives, Part 2, and developed in
accordance with ISO/IEC Directives, Part 1 and ISO/IEC Directives, IEC Supplement, available
at www.iec.ch/members_experts/refdocs. The main document types developed by IEC are
described in greater detail at www.iec.ch/publications.
A list of all parts of the IEC 61169 series, under the general title: Radio-frequency connectors,
can be found on the IEC website.
The committee has decided that the contents of this document will remain unchanged until the
stability date indicated on the IEC website under webstore.iec.ch in the data related to the
specific document. At this date, the document will be
– reconfirmed,
– withdrawn, or
– revised.
1 Scope
This part of IEC 61169, which is a sectional specification (SS), provides information and rules
for the preparation of detail specifications (DS) for pin and socket connector for use with 3,5 mm
rigid precision coaxial lines with inner diameter of outer conductor 3,5 mm (0,137 8 in).
This document specifies mating face dimensions for high performance connectors – grade 1,
dimensional details of standard test connectors – grade 0, gauging information and tests
selected from IEC 61169-1, applicable to all detail specifications relating to series 3,5 mm RF
connectors.
This document indicates recommended performance characteristics to be considered when
writing a detail specification and it covers test schedules and inspection requirements for
assessment levels M and H.
These connectors are constructed so as to affix on the 50 Ω, 3,5 mm rigid precision coaxial line
described in IEC 60457-5, and to provide low reflection to 34 GHz. These connectors can be
intermated with SMA (IEC 61169-15) and 2,92 mm (IEC 61169-35) connectors.
NOTE Metric dimension are original dimensions. All undimensioned pictorial configurations are for reference
purpose only.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies.
For undated references, the latest edition of the referenced document (including any
amendments) applies.
IEC 61169-1:2013, Radio frequency connectors - Part 1: Generic specification - General
requirements and measuring methods
IEC 62153-4-7, Metallic cables and other passive components test methods - Part 4-7:
Electromagnetic compatibility (EMC) - Test method for measuring of transfer impedance Z and
T
screening attenuation a or coupling attenuation a of connectors and assemblies - Triaxial
S C
tube in tube method
IEC 62037-3, Passive RF and microwave devices, intermodulation level measurement - Part 3:
Measurement of passive intermodulation in coaxial connectors
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminology databases for use in standardization at the following
addresses:
– IEC Electropedia: available at https://www.electropedia.org/
– ISO Online browsing platform: available at https://www.iso.org/obp
4 Mating face and gauge information
4.1 Dimensions – High performance connectors – Grade1
4.1.1 Connector with pin-centre contact
The mating face of connector with pin centre contact is shown in Figure 1 and its dimensions
are shown in Table 1.
NOTE 1 Mechanical and electrical reference plane. Surface roughness Ra 0,4 μm (16 μin).
NOTE 2 Surface roughness Ra 0,4 μm (16 μin).
For dimensions, see Table 1.
Figure 1 – Connector with pin-centre contact
Table 1 – Dimensions of connector with pin-centre contact
mm in
Ref. Remarks
Min. Max. Min. Max.
a 2,36 3,56 0,092 9 0,140 1
a
2,29 — 0,090 2 —
b
c 3,43 4,01 0,135 1 0,157 9
d 0,007 5 0,076 0,000 295 0,002 992
e 6,38 6,73 0,251 0,265
f 4,547 4,577 0,179 0 0,180 2
g 0,03 0,13 0,001 0,005
h 3,488 3,513 0,137 3 0,138 3
j 0,914 0,939 0,036 0 0,037 0
k 0,15 0,38 0,005 9 0,014 9
m 2,03 2,29 0,079 9 0,090 2
n 20° 25° 20° 25°
p 1,506 1,531 0,059 3 0,060 3
q 0,38 1,14 0,015 0,045
s — 0,05 — 0,002
a
Dimension b should be such that the reference planes coincide, and the connectors meet the required
environmental performance.
4.1.2 Connector with socket-centre contact
The mating face of connector with socket centre contact is shown in Figure 2 and its dimensions
are shown in Table 2.
NOTE 1 Mechanical and electrical reference plane. Surface roughness Ra 0,4 μm (16 μin).
NOTE 2 Socket contact configuration (for example, slotted or slotless) optional.
NOTE 3 To the left of dimension k (slotted contacts).
For dimensions, see Table 2.
Figure 2 – Connector with socket-centre contact
Table 2 – Dimensions of connector with socket-centre contact
mm in
Ref. Remarks
Min. Max. Min. Max.
a 5,54 — 0,218 —
b 3,35 4,62 0,132 0,182
c 0,38 1,14 0,015 0,045
a
0,007 5 0,076 0,000 295 0,002 992
d
e 3,488 3,513 0,137 3 0,138 3
f 4,597 4,628 0,181 0 0,182 2
g 5,28 5,46 0,207 9 0,214 9
h 1,88 1,98 0,074 0,078
j 1,506 1,531 0,059 3 0,060 3
k 2,79 — 0,109 8 —
m 0,08 0,20 0,003 1 0,007 9
n 0,15 0,51 0,006 0,020
p 0,1 × 45° 0,2 × 45° 0,004 × 45° 0,008 × 45°
q — — — —
a
The pin depth specification shall be consistent with electrical requirements of the device where the connector
shall be used.
4.2 Gauge pins for socket-centre contact
The gauge pin for socket centre contact is shown in Figure 3 and its dimensions are shown in
Table 3.
For dimensions, see Table 3.
Figure 3 – Gauge pin for socket-centre contact
Table 3 – Dimensions of gauge pin for socket-centre contact
Gauge C
Gauge A Gauge B
(For retention purpose)
(For sizing purpose) (For insertion purpose)
Mass of gauge: 28g ± 1 g
mm in mm in mm in
Ref.
Min. Max. Min. Max. Min. Max. Min. Max. Min. Max. Min. Max.
a 0,945 0,95 0,037 2 0,037 4 0,936 0,938 5 0,036 9 0,037 0 0,917 0,919 5 0,036 1 0,036 2
b 0,2 0,3 0,008 0,012 0,38 0,39 0,0149 0,015 3 0,14 0,15 0,005 5 0,005 9
c 0,76 1,14 0,029 9 0,044 9 2,286 — 0,09 — 2,286 — 0,09 —
d 28° 32° 28° 32° 33° 33,5° 33° 33,5° 26,5° 27° 26,5° 27°
Material: steel, polished.
Test procedure is as follows:
a) Sizing test
The gauge A shall be inserted into the socket-centre contact three times. This is a sizing
operation and should only be carried out when the socket-centre contact is removed from
the connector.
b) Insertion test
Following the sizing operation, and if required in the detail specification, the force necessary
to insert gauge B fully into the socket-centre contact shall be measured. When this test is
required, the maximum permitted insertion force shall then be specified and shall not exceed
5,6 N.
c) Retention test
After the sizing test, the gauge C shall be inserted into socket-centre contact. The contact
shall retain the mass of the gauge C in a vertical downward position.
4.3 Dimensions – Standard test connectors – Grade 0
4.3.1 Connector with pin-centre contact
The interface of connector with pin centre contact is shown in Figure 4, dimensions are shown
in Table 4.
NOTE 1 Mechanical and electrical reference plane. Surface roughness Ra 0,4 μm (16 μin).
NOTE 2 Surface roughness Ra 0,8 μm (32 μin).
For dimensions, see Table 4.
Figure 4 – Connector with pin-centre contact
Table 4 – Dimensions of connector with pin-centre contact
mm in
Ref. Remarks
Min. Max. Min. Max.
a 2,36 3,56 0,092 9 0,140 1
a
2,29 — 0,090 2 —
b
c 3,43 4,01 0,135 0,158
b
0,007 5 0,013 0,000 295 0,000 512
d
e 6,38 6,73 0,251 0,265
f 4,547 4,577 0,179 0 0,180 2
g 0,03 0,13 0,001 0,005
h 3,497 5 3,502 5 0,137 7 0,137 9
j 0,919 0,935 0,036 2 0,036 8
k 0,15 0,38 0,005 9 0,014 9
mm in
Ref. Remarks
Min. Max. Min. Max.
m 2,41 2,67 0,095 0,105
n 20° 25° 20° 25°
p 1,517 9 1,521 9 0,059 76 0,059 92
q 0,38 1,14 0,015 0,045
s — 0,05 — 0,002
a
It should be adapted when using optional gasket.
b
The pin depth specification shall be consistent with electrical requirements of the device where the connector
shall be used.
4.3.2 Connector with socket-centre contact
The interface of connector with socket-centre contact is shown in Figure 5, dimensions are
shown in Table 5.
NOTE 1 Mechanical and electrical reference plane. Surface roughness Ra 0,4 μm (16 μin).
NOTE 2 Socket contact configuration (for example, slotted or slotless) optional.
NOTE 3 To the left of dimension k (slotted contacts).
For dimensions, see Table 5.
Figure 5 – Connector with socket-centre contact
Table 5 – Dimensions of connector with socket-centre contact
mm in
Ref. Remarks
Min. Max. Min. Max.
a 5,54 — 0,218 —
b 3,35 4,62 0,132 0,182
c 0,38 1,14 0,015 0,045
a
0,007 5 0,013 0,000 295 0,000 512
d
e 3,497 5 3,502 5 0,137 7 0,137 9
f 4,597 4,628 0,181 0 0,182 2
g 5,28 5,46 0,208 0,215
h 1,88 1,98 0,074 0,078
j 1,517 9 1,521 9 0,059 76 0,059 92
k 2,79 — 0,109 8 —
m 0,08 0,2 0,003 1 0,007 9
n 0,15 0,51 0,006 0,020
p 0,1 × 45° 0,2 × 45° 0,004 × 45° 0,008 × 45°
q — — — —
a
The pin depth specification shall be consistent with electrical requirements of the device where the connector
shall be used.
5 Quality assessment procedures
5.1 General
Subclauses 5.2 to 5.3 provide recommended ratings, performance and test conditions to be
considered when writing a detail specification (DS). They also provide an appropriate schedule
of tests with minimum levels of conformance inspection sampling, together with the pro forma
blank detail specification (BDS) and instructions for the preparation of a detail specification.
5.2 Ratings and characteristics (see IEC 61169-1:2013, Clause 5)
Preferred climatic categories are given in Table 6.
The values indicated below are recommended for 3,5 mm series RF connectors and are given
for the writer of the detail specification. They are applicable for the condition when the
connectors are fully mated. Rating and characteristics are given in Table 7.
Certain tests are listed without any recommended values being given. These tests will usually
not be required. When these tests are required, appropriate values shall be entered in the detail
specification at the discretion of the specification writer.
Table 6 – Preferred climatic categories
a
Climate series Temperature range Steady damp heat
Grade
40/85/21 A −40 °C ~ +85 °C 21 days
55/125/21 B −55 °C ~ +125 °C 21 days
55/155/56 C −55 °C ~ +155 °C 56 days
a
To be included in the IEC series designation.

Table 7 – Rating and characteristics
Ratings and characteristics IEC 61169-1:2013 Value Remarks including
Subclause any deviations from
standard test methods
Electrical
Nominal Impedance 50 Ω
a
Or upper frequency limit
Frequency range
of cable
DC to 33 GHz
– 3,5 mm rigid precision coaxial
line
a
9.2.1 ≥32 dB (DC to 33 GHz)
Return loss
– 3,5 mm rigid precision coaxial
line
b
9.2.3
Centre contact resistance
– initial  ≤ 3,0 mΩ
– after tests ≤ 4,0 mΩ
b
9.2.3
Outer conductor continuity
– initial ≤ 2,0 mΩ
– after tests ≤ 3,0 mΩ
Insulation resistance 9.2.5
– initial ≥ 5 000 MΩ
– after conditioning ≥ 200 MΩ
c, d
9.2.6 1 000 V 86 kPa to 106 kPa
Proof voltage at sea level
c, d
9.2.6 150 V 4,4 kPa approximately
Proof voltage at 4,4 kPa
equivalent to 20 km
Environmental test voltage at sea 9.2.6 250 V 86 kPa to 106 kPa
c,d
level
Environmental test voltage at 9.2.6 65 V 4,4 kPa approximately
c,d
equivalent to 20 km
4,4 kPa
Screening effectiveness (straight ≤ 1 mΩ
IEC 62153-4-7 > 100 dB at 1 GHz to Z
t
f
3 GHz
cables only)
Discharge test (corona effect) 9.2.8 See DS Extinction voltage at
4,4 kPa
Power rating 9.2.2 40 W(CW) at 18 GHz
25 °C ± 10 °C
Mechanical
Soldering 9.3.2 See DS
– bit size
Gauge retention force (resilient 9.3.4
contact)
– inner contact ≥ 0,28 N
g
– outer contact
na
Centre contact captivation 9.3.5 Only applicable to
centre contact with
– axial force 20 N
captivation structure,
after test, the dimension
– permitted displacement in each
≤0,076 mm
of centre contact shall
direction
comply with interface
– torque 0,01 N·m min
Engagement and separation 9.3.6
– axial force
Ratings and characteristics IEC 61169-1:2013 Value Remarks including
Subclause any deviations from
standard test methods
Coupling torque  Shall be achievable by
hand in a normal
– coupling nut friction ≤ 0,23 N·m
manner
– normally torque 0,8 N·m ~ 1,1 N·m
– proof torque 1,7 N·m
Strength of coupling mechanism 9.3.11
– axial force ≥100 N
– torque ≥1,7 N·m
Effectiveness of cable fixing
against
– cable rotation 9.3.7 See DS
– cable pulling 9.3.8 See DS
– cable bending 9.3.9 See DS
– cable torsion 9.3.10 See DS
g
Bending moment 9.3.12
na
Bumps total 9.3.13 See DS
Vibration 9.3.3 15 g acceleration
150 m/s
n
(10 Hz to 2 000 Hz)
Shock 9.3.14 50 g acceleration
500 m/s
n
1/2 sine wave, 11 ms
Environmental
Climatic category 9.4.2 A: 40/85/21
B: 55/125/21
C: 55/155/56
Sealing non-hermetically sealed 9.4.7 100 kPa to 110 kPa
1 cm /h
connectors
pressure differential
-5 3
Sealing hermetically sealed 9.4.8 100 kPa to 110 kPa
10 bar/cm /h
connectors
pressure differential
Water immersion 9.4.9 See DS
Salt mist 9.4.10 48 h spray Duration of spraying
Endurance
Mechanical 9.3.15 500 operations
e
9.4.5 A: 1 000 h at 85 °C
High temperature
B: 1 000 h at 125 °C
C: 1 000 h at 155 °C
a
These values apply to basic connector. In practice, these can be influenced by the cable used and reference
should always be made to the actual values given in the detail specification.
b
Values for a single pair of connectors.
c
Voltages are RMS values of a.c at 40 Hz to 65 Hz, unless otherwise specified.
d
Some cables usable with these connectors have ratings lower than the values given here.
e
For certain connectors, the upper temperature limit is restricted by the cable characteristics. Reference should
be made to the relevant cable specification.
f
When interfaces are fully mated.
g
na – not applicable.
5.3 Test schedule and inspection requirements
5.3.1 Acceptance tests
There are no group C tests for levels H and M.
Table 8 describes the acceptance tests to be performed
Table 8 – Acceptance tests
Assessment level M (higher) Assessment level H (lower)
IEC 61169-1:2013
Test IL AQL Period Test IL AQL Period
Subclause
required required
% %
Group A1
Visual examination 9.1.1 a II 1 a S3 1,5
Group B1
Outline dimension 9.1.2 a S4 0,4 a S3 4,0
Mechanical compatibility 9.1.2.2 a II 1 a S3 1,5
Engagement and 9.3.6 a S4 0,4 a S3 1,5
separation
Gauge retention (resilient 9.3.4 ia II 1 ia S3 1,5
Lot by Lot by
contacts)
lot lot
Sealing
– non hermetic 9.4.7 ia II 0,65 ia S3 1
– hermetic 9.4.8 ia II 0,015 ia S3 0,025
Water immersion 9.4.9 ia II 0,015 ia S3 0,025
Voltage proof 9.2.6 a II 0,4 a II 4,0
Solderability(d) 9.3.2.2 ia S4 0,4 ia S3 4,0
Insulation resistance 9.2.5 a S4 0,4 a S3 4,0
Abbreviations:
a suggested as applicable
ia test suggested (if technically applicable)
IL inspection level
AQL acceptable quality level
(d) destructive tests – specimens shall not be returned to stock

5.3.2 Periodic tests
There are no group C tests for level H and M. Table 9 lists the periodic tests to be performed.
Table 9 – Periodic tests
Assessment level M (higher) Assessment level H (lower)
IEC 61169-1:
Subclause
Group D1 (d)
6 1 3 years  3 1 3 years
Solderability connector
9.3.2.2 ia  ia
assemblies
Resistance to soldering
9.3.2.3 ia  ia
heat
Effectiveness of cable
fixing against
1) cable rotation
9.3.7 na  na
(nutation)
2) cable pulling
9.3.8 ia  ia
3) cable bending
9.3.9 ia  ia
4) cable torsion 9.3.10 ia  ia
Bending moment 9.3.12 ia  ia
Strength of coupling 9.3.11 a  a
mechanism
Group D2 (d)
6 1 3 years 3 1 3 years
Contact resistance,
9.2.3 a  a
outer conductor and
centre conductor
continuity
Vibration
9.3.3 a  a
Damp heat, steady
9.4.3 a  a
state
b b
Group D3 (d)
1 3 years 1 3 years
1 1
Dimensions piece-parts
9.1.2 a  a
and materials
Group D4 (d)
6 1 3 years 3 1 3 years
Mechanical endurance
9.3.15 a  a
High temperature
9.4.5 a  a
endurance
Discharge test
9.2.8
Climatic conditioning
9.4 na  na
Group D5 (d)
6 1 3 years 3 1 3 years
Return loss
9.2.1 a  a
Screening
IEC 62153-4-7 a  a
effectiveness
Water immersion
9.4.9 ia  ia
Group D6 (d)
6 1 3 years 3 1 3 years
Contact captivation
9.3.5 a  a
Rapid change of
9.4.4 na  na
temperature
Climatic sequence
9.4.2 a  a
Test
required
Number of
specimens
Permitted
failures per
a
group
Period
Test
required
Number of
specimens
Permitted
failures per
a
group
Period
Assessment level M (higher) Assessment level H (lower)
IEC 61169-1:
Subclause
c c
Group D7 (d)
– 3 years  3 years
1 1
Salt mist
9.4.10 a
Abbreviations:
a suggested as applicable
ia test suggested (if technically applicable)
na not applicable
(d) destructive tests – specimens shall not be returned to shock
a
For qualification approval (QA), a total of two failures only permitted from groups D1 to D7.
b
One set of piece-parts each style and variant, unless using common piece parts.
c
Group D7 – number of pairs for each solvent.

5.3.3 Procedures for the quality conformance
5.3.3.1 Quality conformance inspection
This shall consist of test group A1 and B1 on a lot-by-lot basis.
5.3.3.2 Qualification approval and its maintenance
This shall consist of three consecutive lots passing test group A1 and B1 followed by selection
of specimens from the lots as appropriate. These specimens shall successfully pass the
specified periodic D tests.
6 Instructions for preparation of detail specifications
6.1 General
Detail specifications (DS) writers shall use the appropriate blank detail specification (BDS).
The following pages comprise the pro forma BDS dedicated for use with 3,5 series connectors.
As such, it will have already entered on it information relation to:
a) the basic specification number applicable to all the detail specifications covering connector
styles of the series covered by the sectional specification;
b) the connector series designation.
The specification writer should enter the details relating to the connector style to be covered as
indicated. The numbers in brackets in the BDS correspond to the following indications, which
shall be given.
Test
required
Number of
specimens
Permitted
failures per
a
group
Period
Test
required
Number of
specimens
Permitted
failures per
a
group
Period
6.2 Identification of the component
Enter the following details:
– Style: the style designation of the connector including series of fixing and sealing if
applicable.
– Attachment: by deletion of the inapplicable options of cable/wire given for centre and outer
conductors.
– Special features and marking: as applicable.
– Series designation: in bold characters/digits approximately 15 mm high.
Enter detail of assessment level and the climatic category.
A reproduction of the outline drawing and details of the panel piercing (if applicable). It shall
provide the maximum envelope dimensions, also the position of the reference plane. In the case
of a fixed connector, the position of the mounting plane(s) both relative to the front face of the
connector.
Any maximum panel thickness limitation for fixed connectors shall be stated.
Particulars of all variants covered by the DS. As appropriate, the information shall include:
– cable series (or sizes) applicable to each variant;
– alternative plated or protective finishes;
– details of alternative mounting flanges having either tapped or plain mounting holes;
– details of alternative solder spills or solder buckets including when applicable those for use
with microwave integrated circuit (MIC) components.
6.3 Performances
Performance data listing the most important characteristics of the connectors in accordance
with the requirements of the relevant sectional specification. Deviation from the minimum
requirements shall be clearly indicated. Non-applicable parameters shall marked "na".
6.4 Marking, ordering information and related matters
Insert marking and ordering information as appropriate, together with details or related
documents and any invoked structural similarity.
6.5 Selection of tests, test conditions and severities
"na" shall be used to indicate non-applicable tests. All tests marked "a" by the detail
specification writer shall be mandatory.
When using the normal procedure with a dedicated BDS, the letter "a" − for applicable − shall
be entered in the 'test required' column against each of the tests indicated as being mandatory
in the test schedule of the relevant sectional specification. Any additional tests required at the
discretion of the specification writer shall also be indicated by an "a".
The specification writer shall also indicate, when necessary, details of deviations from the
standard test conditions, including any relevant deviations given in the test schedule of the
sectional specification.
6.6 Blank detail specification pro-forma for type 3,5 series connector
The following pages contain the complete BDS.
Page 1 of
(1)
(2)
ISSUE
ELECTRONIC COMPONENT OF ASSESSED
(3) -
QUALITY IN ACCORDANCE WITH GENERIC
(4) -
SPECIFICATION IEC 61169-1:2013
NATIONAL REFERENCE
Series: 3,5
(5) Detail specification for radio frequency coaxial
connector of assessed quality
Special features and markings:
Style:
centre conductor – solder/crimp+
Method of cable/wire+ attachment
outer conductor – solder/clamp/crimp +
+ delete as appropriate
Characteristic impedance … Climatic category./././
(6) Assessment level
Ω
Panel piercing and mounting details
(7) Outline and maximum dimensions
(8) Variants
Description of IEC 61169
Variant No.
variant
-01
Information about manufacturers who have components qualified under the IECQ Conformity Assessment
System is available through the IECQ on-line certificate system.

(9) Performance (including limiting conditions of use)
IEC 61169-1:
Remarks – including any
Rating and characteristics Values deviations from standard test
methods
Subclause
Electrical
Nominal impedance ……Ω
Frequency range    01…… DC ~ …… GHz Measurement frequency range
Rated voltage at sea-level ……………… V (86 to 106) kPa, determined by
the cable
Rated voltage at 4,4 kPa ……………… V 4,4 kPa approximately equivalent
to 20 km, determined by the cable
Return loss       …… 9.2.1 …………… GHz ………………………………………
…… …………… GHz ………………………………………
……         …………… GHz ………………………………………
Centre contact resistance 9.2.3 ≤ …………… mΩ Initial
≤ …………… mΩ After conditioning
Centre conductor       01 …… 9.2.3 ≤ …………… mΩ Resistance change due to
conditioning
Continuity       …… ≤ …………… mΩ
…… ≤ …………… mΩ
…… ≤ …………… mΩ
Outer conductor continuity   01… 9.2.3 …………   mΩ Initial
…… ………… … mΩ After conditioning
Insulation resistance 9.2.5 ≥ …………… GΩ Initial
IEC 61169-1:
Remarks – including any
Rating and characteristics Values deviations from standard test
methods
Subclause
≥ …………… GΩ After conditioning
a
9.2.6 ……………… kV 86 kPa to 106 kPa
Proof voltage           01……
at sea-level              …… ……………… kV
…… ……………… kV
……        ……………… kV
a
9.2.6 ……………… kV …, kPa (if not 4,4 kPa)
Proof voltage           01……
at 4,4 kPa ……………… kV
……     ……………… kV
…… ……………… kV
Screening effectiveness      01… IEC 62153-4-7 dB at……GHz Z ≤ ………… mΩ
t
Discharge test (corona) at sea-level
9.2.8 ≥ ……………… V Extinction voltages
≥ ……………… V
≥ ……………… V
≥ ……………… V
PIM IEC 62037-3 ≤   dBc Test power ( ×  ) W
At   MHz
ADDITIONAL ELECTRICAL
CHARACTERISTICS
Mechanical
Soldering 9.3.2 ……………….
– bit size
Insertion force (resilient contacts) 9.3.4
– inner contact ……………… N
– outer contact ………… ……N
Centre contact captivation 9.3.5
– axial force ……………….N
– permitted displacement each ……………… mm
direction
– torque ……………… N.m
Engagement and separation forces 9.3.6
Strength of coupling mechanism 9.3.11
– axial force ……………… N
– torque ……………… N.m
Effectiveness of cable fixing against
1) cable rotation
01……… 9.3.7 rotations
………
………
………
2) cable pulling  Point of application and duration
01……… 9.3.8 ………………… N ……… mm ……… s
……… ………………… N ……… mm ……… s
……… ………………… N ……… mm ……… s
IEC 61169-1:
Remarks – including any
Rating and characteristics Values deviations from standard test
methods
Subclause
……… ………………… N ……… mm ……… s
3) cable bending 9.3.9 cycles Length of cable and mass
01……… ………………… ……… mm ……… kg
……… ………………… ……… mm ……… kg
……… ………………… ……… mm ……… kg
……… ………………… ……… mm ……… kg
4) cable torsion 9.3.10 torque Duration of applied torque
01……… ……………… N·m ………… s
……… ……………… N·m ………… s
……… ……………… N·m ………… s
……… ……………… N·m ………… s
Bending moment 9.3.12 ……………… N·m Relative to reference plane
Bumps total 9.3.13 (g , acceleration……)
……………… m/s
n
…… to ……… Hz
Vibration 9.3.3 (g , acceleration……)
……………… m/s
n
…… to ……… Hz
Shock 9.3.14 (g , acceleration……)
……………… m/s
n
…………… shape
……………… ms
ADDITIONAL MECHANICAL
CHARACTERISTICS
Environmental
Climatic category ……/……/……
Sealing non-hermetically 9.4.7 100 kPa to 110 kPa
………… cm /h
Sealed connectors pressure differential
Sealing hermetically sealed 9.4.8 100 kPa to 110 kPa
……… bar/cm /h
connectors
pressure differential
Water immersion 9.4.9 ………………
Salt mist 9.4.10 ……………… h Duration of spraying
ADDITIONAL ENVIRON.MENTAL
CHARACTERISTICS
Endurance
Mechanical 9.3.15 ………. operations

High temperature 9.4.5 . h, at .… °C

ADDITIONAL ENDURANCE
CHARACTERISTICS
Chemical contamination
Resistance to solvents and 9.4.11

contaminating fluids to be used
Applicable fluids …………………
Sulphur dioxide 9.4.12 ………………days

a
Voltage values are RMS values at 40 Hz to 65 Hz, unless otherwise specified.
(10) Supplementary information
– Marking of the component: in accordance with IEC 61169-1:2013, 11.1 in the following order of
procedure
1) Identity of manufacture     ….………………………………………………….
2) Manufacturing date code    year /week
3) Component identification    variant No./designation       Identification
………………………      ………………………
………………………      ………………………
………………………      ………………………
………………………      ………………………
………………………      ………………………
– Marking and contents of package: in accordance with IEC 61169-1:2013, 11.2
1) Information prescribed in IEC 61169-1:2013, 11.1 detailed above
2) Nominal characteristic impedance………………………………………………Ω
3) Assessment level code letter  ……………………………………………………
4) Any additional marking required   ……………………………………………….
– Ordering information
1) Number of the detail specification /variant code …………………
2) Assessment level code letter………………………………………………………….
3) Body finish (if more than one listed)………………………………………………….
4) Any additional information or special requirements………………………………………
Related documents (if not included in IEC 61169-1:2013 or sectio
...
