IEC 61169-64:2025

Radio-frequency connectors - Part 64: Sectional specification - RF coaxial connectors with 0,8 mm inner diameter of outer conductor - Characteristic impedance 50 Ω (type 0,8)

IEC 61169-64:2025, which is a sectional specification (SS), provides information for the preparation of detail specifications (DS) for coaxial connectors with 0,8 mm inner diameter of the outer conductor, characteristic impedance of 50 Ω, and with screw coupling. These connectors are referred to below as type 0,8 connectors. They are used in telecommunications technology as well as in test and measurement applications for operating frequencies up to 145 GHz.
This document describes mating face dimensions for high performance connectors (grade 1) and standard test connectors (grade 0), gauging information and tests selected from IEC 61169-1, applicable to all detail specifications relating to type 0,8 connectors.
This document indicates the recommended performance characteristics to consider when writing a detail specification and it covers test schedules and inspection requirements for assessment levels M and H.
This second edition cancels and replaces the first edition published in 2019. This edition constitutes a technical revision.
This edition includes the following significant technical changes with respect to the previous edition:
a) upgrading of the inferior connector class to a grade 1 “high performance connector”;
b) alignment of the mating face dimensions as well as the ratings and characteristics with the precision 0,8 mm connectors specified in the IEEE 287.1-2021 and IEEE 287.3-2021 standards;
c) figures: true-to-scale design; change of datum system for tolerances; introduction of an additional dimension;
d) gauge pins: correction of dimensions and test procedures;
e) simplification of the clauses on quality assessment (Clause 5), preparation of a detail specification (Clause 6), and marking (Clause 7) by making direct reference to the generic specification IEC 61169-1;
f) introduction of an optional design for the coupling nut.

Connecteurs pour fréquences radioélectriques - Partie 64: Spécification intermédiaire - Connecteurs RF coaxiaux avec un conducteur extérieur d'un diamètre intérieur de 0,8 mm - Impédance caractéristique de 50 Ω (type 0,8)

L'IEC 61169-64:2025, qui est une spécification intermédiaire (SS, Sectional Specification), fournit des informations pour la préparation des spécifications particulières (DS, Detail Specification) pour les connecteurs coaxiaux avec un diamètre intérieur du conducteur extérieur de 0,8 mm, une impédance caractéristique de 50 Ω et un couplage à vis. Ces connecteurs sont appelés ci-dessous connecteurs de type 0,8. Ils sont utilisés dans la technologie des télécommunications ainsi que dans les applications d'essai et de mesure pour des fréquences de fonctionnement allant jusqu'à 145 GHz.
Le présent document décrit les dimensions de la face d'accouplement pour des connecteurs à haute performance (grade 1) et des connecteurs d'essai normalisés (grade 0), les informations concernant le calibre et les essais sélectionnés dans l'IEC 61169-1, applicables à toutes les spécifications particulières relatives aux connecteurs de type 0,8.
Le présent document indique les caractéristiques de performance recommandées à prendre en compte pour la rédaction d'une spécification particulière et il couvre tous les programmes d'essais et les exigences de contrôle pour les niveaux d'assurance M et H.
Cette deuxième édition annule et remplace la première édition parue en 2019. Cette édition constitue une révision technique.
Cette édition inclut les modifications techniques majeures suivantes par rapport à l'édition précédente:
a) le passage de la classe des connecteurs de qualité inférieure au grade 1 des "connecteurs à haute performance";
b) l'alignement des dimensions de la face d'accouplement ainsi que les valeurs assignées et les caractéristiques sur les connecteurs de précision de 0,8 mm spécifiés dans les normes IEEE 287.12021 et IEEE 287.3 2021;
c) figures: conception à l'échelle réelle; changement du système de référence pour les tolérances; introduction d'une dimension supplémentaire;
d) broches calibrées: correction des dimensions et procédures d'essai;
e) simplification des articles relatifs à l'assurance de la qualité (Article 5), à la préparation d'une spécification particulière (Article 6) et au marquage (Article 7) en faisant directement référence à la spécification générique IEC 61169-1;
f) introduction d'une conception optionnelle pour l'écrou d'accouplement.

General Information

• Status: Published
• Publication Date: 21-Oct-2025
• ICS: 33.120.30 - RF connectors
• Technical Committee: SC 46F - RF and microwave passive components
• Drafting Committee: WG 1 - TC 46/SC 46F/WG 1
• Current Stage: PPUB - Publication issued
• Start Date: 22-Oct-2025
• Completion Date: 14-Nov-2025

Relations

• Revises: IEC 61169-64:2019 - Radio frequency connectors - Part 64: Sectional specification - RF coaxial connectors with 0,8 mm inner diameter of outer conductor - Characteristic impedance 50 Ω (type 0,8)
• Effective Date: 05-Sep-2023

Overview

IEC 61169-64:2025 is the 2025 sectional specification for RF coaxial connectors (type 0,8) with a 0,8 mm inner diameter of the outer conductor and characteristic impedance 50 Ω. Intended for screw-coupled coaxial connectors, this standard provides the information needed to prepare detail specifications (DS) for components used in telecommunications and test & measurement applications up to 145 GHz. The 2025 edition is a technical revision of the 2019 edition and aligns type 0,8 connector dimensions and performance with recent precision connector practices.

Key topics and technical requirements

• Mating face dimensions: Defines true-to-scale mating face geometry for high performance connectors (grade 1) and standard test connectors (grade 0), including datum systems for tolerances and an additional dimension introduced in this edition.
• Gauging information: Specifies gauge pin dimensions and corrected gauging test procedures for socket centre contacts.
• Performance characteristics: Recommends electrical and mechanical ratings and characteristics to include in detail specifications (see Table 6 in the standard). Emphasis on materials being strong enough to avoid plastic deformation at maximum coupling torque.
• Tests and inspection: Selects applicable tests from IEC 61169-1 and provides test schedules and inspection requirements for assessment levels M and H, covering acceptance and periodic testing.
• Quality and documentation: Simplified clauses for quality assessment, DS preparation, and marking via direct reference to IEC 61169-1, plus a blank DS pro‑forma to aid specification writers.
• Notable technical changes (2025):
  • Upgraded inferior class to grade 1 (high performance),
  • Alignment with IEEE 287.1‑2021 and IEEE 287.3‑2021 precision 0,8 mm connectors,
  • Improved figures, datum system changes, gauge pin corrections, and an optional coupling nut design.

Practical applications and users

• Typical uses: high-frequency telecommunications, laboratory and on‑wafer test setups, and precision test and measurement instruments operating up to 145 GHz.
• Primary users:
  • Connector designers and manufacturers preparing detail specifications (DS) for type 0,8 components
  • Test lab engineers and procurement teams specifying test connectors and gauges
  • Quality and compliance teams implementing inspection and conformance procedures per IEC assessment levels
  • Standards engineers ensuring mechanical/electrical compatibility with IEEE precision connector families

Related standards

• IEC 61169-1 – Generic specification (test methods, quality clauses referenced directly)
• IEEE 287.1-2021 and IEEE 287.3-2021 – Precision 0,8 mm connector dimensions and ratings (alignment targets for this edition)

This specification is essential when specifying, manufacturing, testing, or procuring RF coaxial connectors 0,8 mm / 50 Ω for high-frequency and precision RF applications.

Standards Content (Sample)

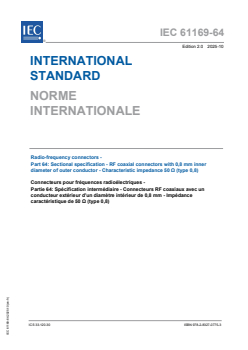

IEC 61169-64 ®
Edition 2.0 2025-10
INTERNATIONAL
STANDARD
Radio-frequency connectors -
Part 64: Sectional specification - RF coaxial connectors with 0,8 mm inner
diameter of outer conductor - Characteristic impedance 50 Ω (type 0,8)
ICS 33.120.30  ISBN 978-2-8327-0775-3

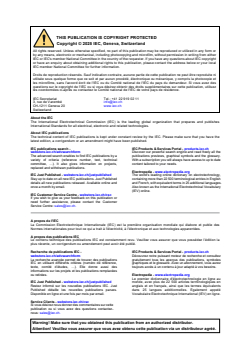

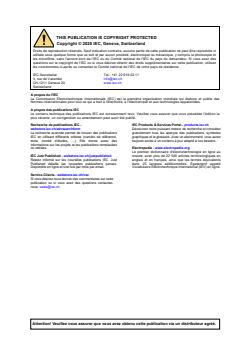

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or
by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either
IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC copyright
or have an enquiry about obtaining additional rights to this publication, please contact the address below or your local
IEC member National Committee for further information.

IEC Secretariat Tel.: [phone]
3, rue de Varembé [e-mail]
CH-1211 Geneva 20 www.iec.ch
Switzerland
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigendum or an amendment might have been published.

IEC publications search - IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Discover our powerful search engine and read freely all the
The advanced search enables to find IEC publications by a publications previews, graphical symbols and the glossary.
variety of criteria (reference number, text, technical With a subscription you will always have access to up to date
committee, …). It also gives information on projects, content tailored to your needs.
replaced and withdrawn publications.
Electropedia - www.electropedia.org
The world's leading online dictionary on electrotechnology,
IEC Just Published - webstore.iec.ch/justpublished
Stay up to date on all new IEC publications. Just Published containing more than 22 500 terminological entries in English
details all new publications released. Available online and and French, with equivalent terms in 25 additional languages.
once a month by email. Also known as the International Electrotechnical Vocabulary
(IEV) online.
IEC Customer Service Centre - webstore.iec.ch/csc
If you wish to give us your feedback on this publication or
need further assistance, please contact the Customer
Service Centre: [e-mail].

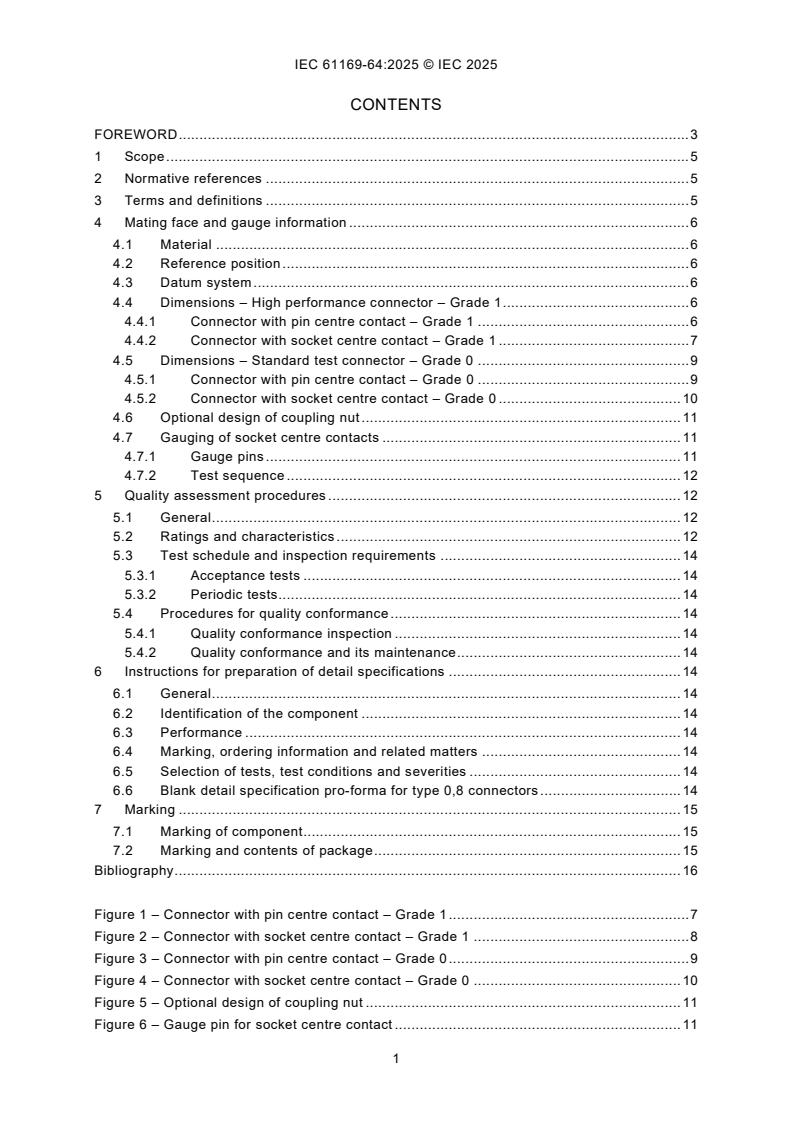

CONTENTS
FOREWORD . 3
1 Scope . 5
2 Normative references . 5
3 Terms and definitions . 5
4 Mating face and gauge information . 6
4.1 Material . 6
4.2 Reference position . 6
4.3 Datum system . 6
4.4 Dimensions – High performance connector – Grade 1 . 6
4.4.1 Connector with pin centre contact – Grade 1 . 6
4.4.2 Connector with socket centre contact – Grade 1 . 7
4.5 Dimensions – Standard test connector – Grade 0 . 9
4.5.1 Connector with pin centre contact – Grade 0 . 9
4.5.2 Connector with socket centre contact – Grade 0 . 10
4.6 Optional design of coupling nut . 11
4.7 Gauging of socket centre contacts . 11
4.7.1 Gauge pins . 11
4.7.2 Test sequence . 12
5 Quality assessment procedures . 12
5.1 General . 12
5.2 Ratings and characteristics . 12
5.3 Test schedule and inspection requirements . 14
5.3.1 Acceptance tests . 14
5.3.2 Periodic tests . 14
5.4 Procedures for quality conformance . 14
5.4.1 Quality conformance inspection . 14
5.4.2 Quality conformance and its maintenance . 14
6 Instructions for preparation of detail specifications . 14
6.1 General . 14
6.2 Identification of the component . 14
6.3 Performance . 14
6.4 Marking, ordering information and related matters . 14
6.5 Selection of tests, test conditions and severities . 14
6.6 Blank detail specification pro-forma for type 0,8 connectors . 14
7 Marking . 15
7.1 Marking of component . 15
7.2 Marking and contents of package . 15
Bibliography . 16

Figure 1 – Connector with pin centre contact – Grade 1 . 7
Figure 2 – Connector with socket centre contact – Grade 1 . 8
Figure 3 – Connector with pin centre contact – Grade 0 . 9
Figure 4 – Connector with socket centre contact – Grade 0 . 10
Figure 5 – Optional design of coupling nut . 11
Figure 6 – Gauge pin for socket centre contact . 11

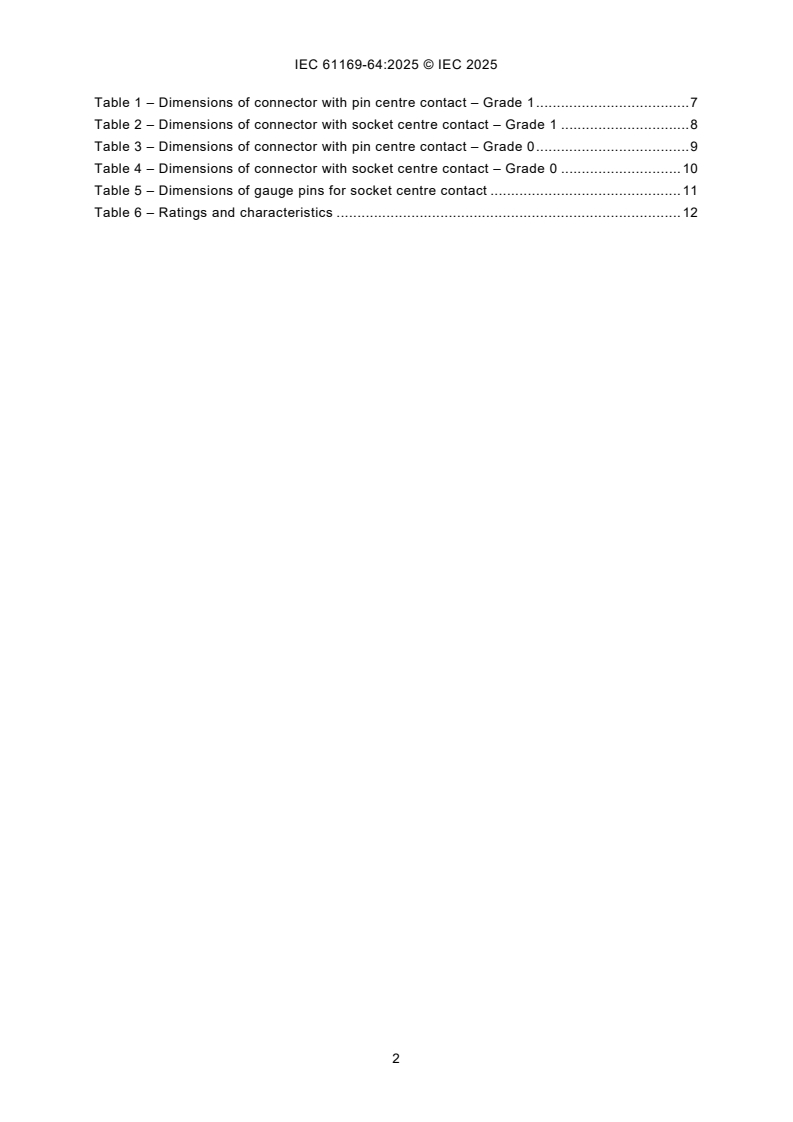

Table 1 – Dimensions of connector with pin centre contact – Grade 1 . 7
Table 2 – Dimensions of connector with socket centre contact – Grade 1 . 8
Table 3 – Dimensions of connector with pin centre contact – Grade 0 . 9
Table 4 – Dimensions of connector with socket centre contact – Grade 0 . 10
Table 5 – Dimensions of gauge pins for socket centre contact . 11
Table 6 – Ratings and characteristics . 12

INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
Radio-frequency connectors -
Part 64: Sectional specification -
RF coaxial connectors with 0,8 mm inner diameter of outer conductor -
Characteristic impedance 50 Ω (type 0,8)

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote international
co-operation on all questions concerning standardization in the electrical and electronic fields. To this end and
in addition to other activities, IEC publishes International Standards, Technical Specifications, Technical Reports,
Publicly Available Specifications (PAS) and Guides (hereafter referred to as "IEC Publication(s)"). Their
preparation is entrusted to technical committees; any IEC National Committee interested in the subject dealt with
may participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. IEC collaborates closely with the International Organization for
Standardization (ISO) in accordance with conditions determined by agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence between
any IEC Publication and the corresponding national or regional publication shall be clearly indicated in the latter.
5) IEC itself does not provide any attestation of conformity. Independent certification bodies provide conformity
assessment services and, in some areas, access to IEC marks of conformity. IEC is not responsible for any
services carried out by independent certification bodies.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) IEC draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). IEC takes no position concerning the evidence, validity or applicability of any claimed patent rights in
respect thereof. As of the date of publication of this document, IEC had not received notice of (a) patent(s), which
may be required to implement this document. However, implementers are cautioned that this may not represent
the latest information, which may be obtained from the patent database available at https://patents.iec.ch. IEC
shall not be held responsible for identifying any or all such patent rights.
IEC 61169-64 has been prepared by subcommittee 46F: RF and microwave passive
components, of IEC technical committee 46: Cables, wires, waveguides, RF connectors, RF
and microwave passive components and accessories. It is an International Standard.
This second edition cancels and replaces the first edition published in 2019. This edition
constitutes a technical revision.
This edition includes the following significant technical changes with respect to the previous
edition:
a) upgrading of the inferior connector class to a grade 1 "high performance connector";
b) alignment of the mating face dimensions as well as the ratings and characteristics with the
precision 0,8 mm connectors specified in the IEEE 287.1-2021 and IEEE 287.3-2021
standards;
c) figures: true-to-scale design; change of datum system for tolerances; introduction of an
additional dimension;
d) gauge pins: correction of dimensions and test procedures;
e) simplification of the clauses on quality assessment (Clause 5), preparation of a detail
specification (Clause 6), and marking (Clause 7) by making direct reference to the generic
specification IEC 61169-1;
f) introduction of an optional design for the coupling nut.
The text of this International Standard is based on the following documents:
Draft Report on voting
46F/721/FDIS 46F/729/RVD
Full information on the voting for its approval can be found in the report on voting indicated in
the above table.
The language used for the development of this International Standard is English.
This document was drafted in accordance with ISO/IEC Directives, Part 2, and developed in
accordance with ISO/IEC Directives, Part 1 and ISO/IEC Directives, IEC Supplement, available
at www.iec.ch/members_experts/refdocs. The main document types developed by IEC are
described in greater detail at www.iec.ch/publications.
A list of all parts of the IEC 61169 series, published under the general title Radio-frequency
connectors, can be found on the IEC website.
The committee has decided that the contents of this document will remain unchanged until the
stability date indicated on the IEC website under webstore.iec.ch in the data related to the
specific document. At this date, the document will be
– reconfirmed,
– withdrawn, or
– revised.
1 Scope
This part of IEC 61169, which is a sectional specification (SS), provides information for the
preparation of detail specifications (DS) for coaxial connectors with 0,8 mm inner diameter of
the outer conductor, characteristic impedance of 50 Ω, and with screw coupling. These
connectors are referred to below as type 0,8 connectors. They are used in telecommunications
technology as well as in test and measurement applications for operating frequencies up to
145 GHz.
This document describes mating face dimensions for high performance connectors (grade 1)
and standard test connectors (grade 0), gauging information and tests selected from
IEC 61169-1, applicable to all detail specifications relating to type 0,8 connectors.
This document indicates the recommende
...

IEC 61169-64 ®
Edition 2.0 2025-10
NORME
INTERNATIONALE
Connecteurs pour fréquences radioélectriques -
Partie 64: Spécification intermédiaire - Connecteurs RF coaxiaux avec un
conducteur extérieur d'un diamètre intérieur de 0,8 mm - Impédance
caractéristique de 50 Ω (type 0,8)
ICS 33.120.30  ISBN 978-2-8327-0775-3

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Secretariat Tel.: [phone]
3, rue de Varembé [e-mail]
CH-1211 Geneva 20 www.iec.ch
Switzerland
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC -  IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications gratuitement tous les aperçus des publications, symboles
IEC en utilisant différents critères (numéro de référence, graphiques et le glossaire. Avec un abonnement, vous aurez
texte, comité d’études, …). Elle donne aussi des toujours accès à un contenu à jour adapté à vos besoins.
informations sur les projets et les publications remplacées
ou retirées. Electropedia - www.electropedia.org
Le premier dictionnaire d'électrotechnologie en ligne au
IEC Just Published - webstore.iec.ch/justpublished monde, avec plus de 22 500 articles terminologiques en
Restez informé sur les nouvelles publications IEC. Just anglais et en français, ainsi que les termes équivalents
dans 25 langues additionnelles. Egalement appelé
Published détaille les nouvelles publications parues.
Disponible en ligne et une fois par mois par email. Vocabulaire Electrotechnique International (IEV) en ligne.

Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-
nous: [e-mail].

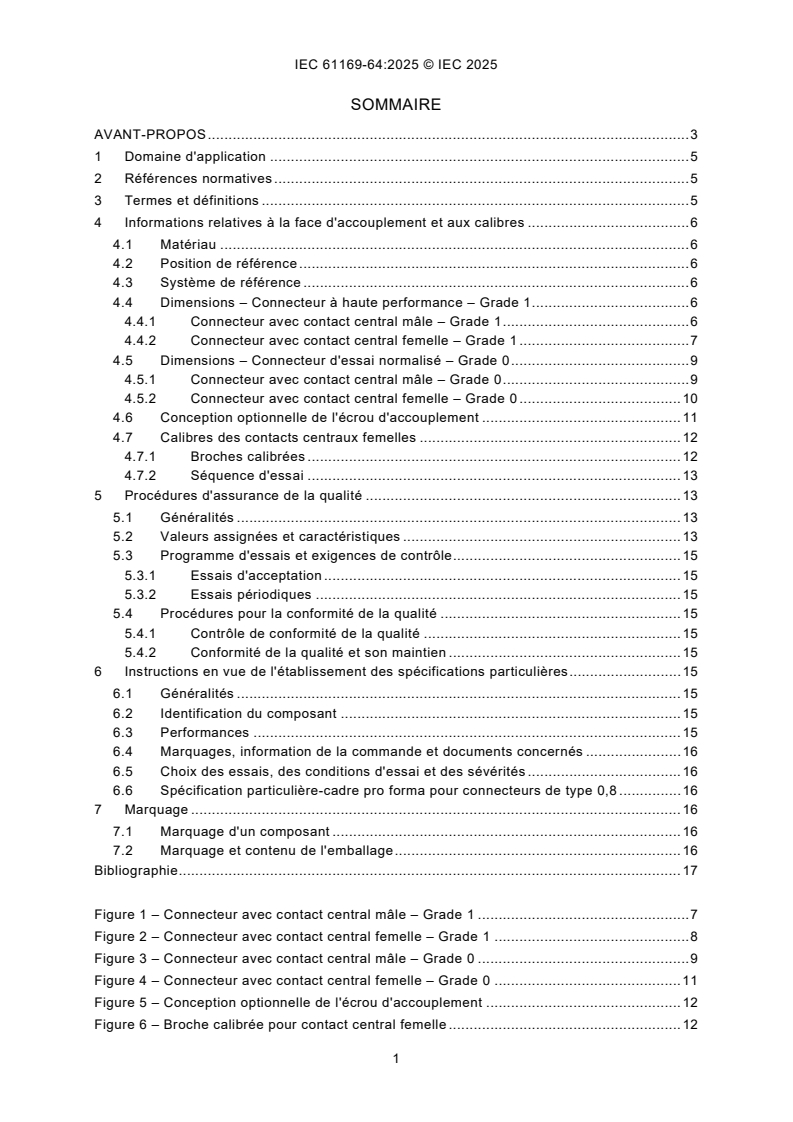

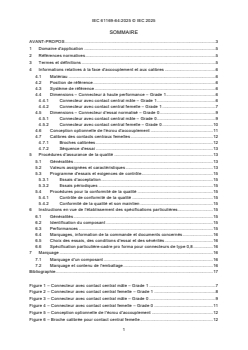

SOMMAIRE
AVANT-PROPOS . 3
1 Domaine d'application . 5
2 Références normatives . 5
3 Termes et définitions . 5
4 Informations relatives à la face d'accouplement et aux calibres . 6
4.1 Matériau . 6
4.2 Position de référence . 6
4.3 Système de référence . 6
4.4 Dimensions – Connecteur à haute performance – Grade 1 . 6
4.4.1 Connecteur avec contact central mâle – Grade 1 . 6
4.4.2 Connecteur avec contact central femelle – Grade 1 . 7
4.5 Dimensions – Connecteur d'essai normalisé – Grade 0 . 9
4.5.1 Connecteur avec contact central mâle – Grade 0 . 9
4.5.2 Connecteur avec contact central femelle – Grade 0 . 10
4.6 Conception optionnelle de l'écrou d'accouplement . 11
4.7 Calibres des contacts centraux femelles . 12
4.7.1 Broches calibrées . 12
4.7.2 Séquence d'essai . 13
5 Procédures d'assurance de la qualité . 13
5.1 Généralités . 13
5.2 Valeurs assignées et caractéristiques . 13
5.3 Programme d'essais et exigences de contrôle . 15
5.3.1 Essais d'acceptation . 15
5.3.2 Essais périodiques . 15
5.4 Procédures pour la conformité de la qualité . 15
5.4.1 Contrôle de conformité de la qualité . 15
5.4.2 Conformité de la qualité et son maintien . 15
6 Instructions en vue de l'établissement des spécifications particulières . 15
6.1 Généralités . 15
6.2 Identification du composant . 15
6.3 Performances . 15
6.4 Marquages, information de la commande et documents concernés . 16
6.5 Choix des essais, des conditions d'essai et des sévérités . 16
6.6 Spécification particulière-cadre pro forma pour connecteurs de type 0,8 . 16
7 Marquage . 16
7.1 Marquage d'un composant . 16
7.2 Marquage et contenu de l'emballage . 16
Bibliographie . 17

Figure 1 – Connecteur avec contact central mâle – Grade 1 . 7
Figure 2 – Connecteur avec contact central femelle – Grade 1 . 8
Figure 3 – Connecteur avec contact central mâle – Grade 0 . 9
Figure 4 – Connecteur avec contact central femelle – Grade 0 . 11
Figure 5 – Conception optionnelle de l'écrou d'accouplement . 12
Figure 6 – Broche calibrée pour contact central femelle . 12

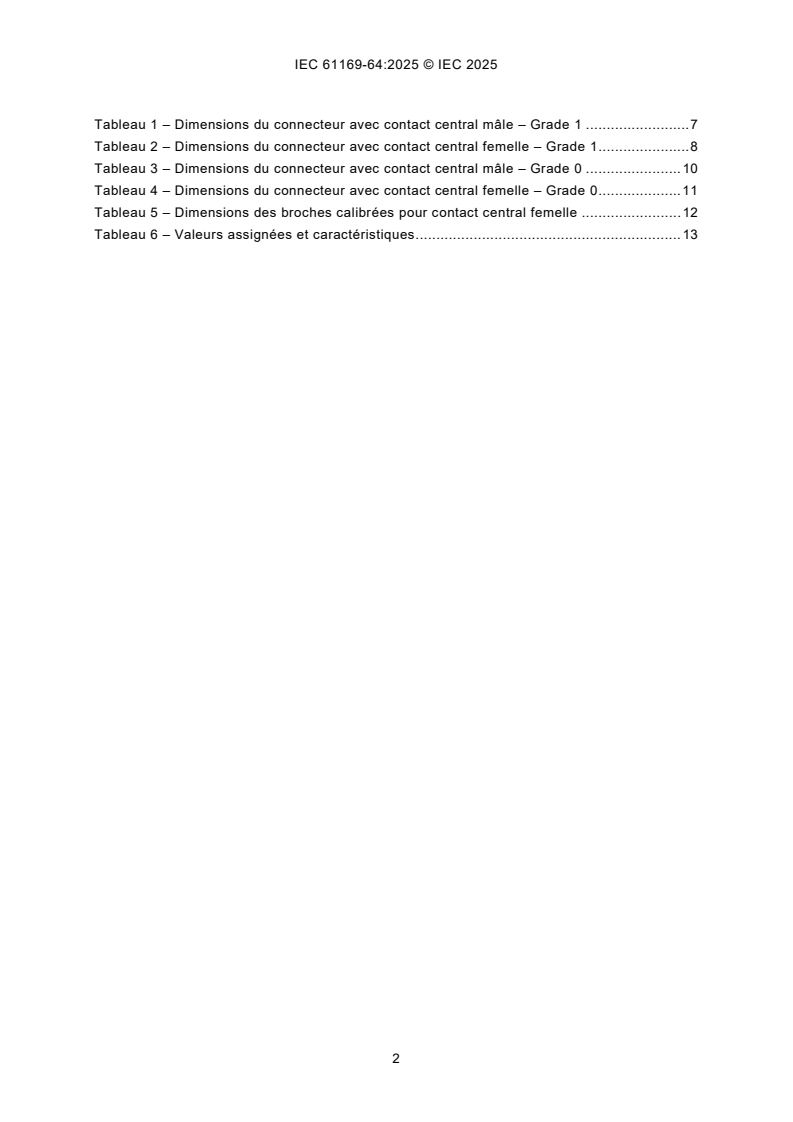

Tableau 1 – Dimensions du connecteur avec contact central mâle – Grade 1 . 7
Tableau 2 – Dimensions du connecteur avec contact central femelle – Grade 1 . 8
Tableau 3 – Dimensions du connecteur avec contact central mâle – Grade 0 . 10
Tableau 4 – Dimensions du connecteur avec contact central femelle – Grade 0 . 11
Tableau 5 – Dimensions des broches calibrées pour contact central femelle . 12
Tableau 6 – Valeurs assignées et caractéristiques . 13

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
Connecteurs pour fréquences radioélectriques -
Partie 64: Spécification intermédiaire -
Connecteurs RF coaxiaux avec un conducteur extérieur d'un diamètre
intérieur de 0,8 mm -
Impédance caractéristique de 50 Ω (type 0,8)

AVANT-PROPOS
1) La Commission Électrotechnique Internationale (IEC) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de l'IEC). L'IEC a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. À cet effet, l'IEC – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de l'IEC"). Leur élaboration est confiée à des comités d'études,
aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec l'IEC, participent également aux
travaux. L'IEC collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de l'IEC concernant les questions techniques représentent, dans la mesure du
possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de l'IEC intéressés
sont représentés dans chaque comité d'études.
3) Les Publications de l'IEC se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de l'IEC. Tous les efforts raisonnables sont entrepris afin que l'IEC
s'assure de l'exactitude du contenu technique de ses publications; l'IEC ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de l'IEC s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de l'IEC dans leurs publications nationales
et régionales. Toutes divergences entre toutes Publications de l'IEC et toutes publications nationales ou
régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) L'IEC elle-même ne fournit aucune attestation de conformité. Des organismes de certification indépendants
fournissent des services d'évaluation de conformité et, dans certains secteurs, accèdent aux marques de
conformité de l'IEC. L'IEC n'est responsable d'aucun des services effectués par les organismes de certification
indépendants.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à l'IEC, à ses administrateurs, employés, auxiliaires ou mandataires,
y compris ses experts particuliers et les membres de ses comités d'études et des Comités nationaux de l'IEC,
pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre dommage de quelque
nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais de justice) et les dépenses
découlant de la publication ou de l'utilisation de cette Publication de l'IEC ou de toute autre Publication de l'IEC,
ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L'IEC attire l'attention sur le fait que la mise en application du présent document peut entraîner l'utilisation d'un
ou de plusieurs brevets. L'IEC ne prend pas position quant à la preuve, à la validité et à l'applicabilité de tout
droit de brevet revendiqué à cet égard. À la date de publication du présent document, l'IEC n'avait pas reçu
notification qu'un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois, il y a lieu
d'avertir les responsables de la mise en application du présent document que des informations plus récentes
sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse https://patents.iec.ch.
L'IEC ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits de brevet.
L'IEC 61169-64 a été établie par le sous-comité 46F: Composants passifs pour
hyperfréquences et radio fréquences, du comité d'études 46 de l'IEC: Câbles, fils,
guides d'ondes, connecteurs, composants passifs pour micro-onde et accessoires. Il s'agit
d'une Norme internationale.
Cette deuxième édition annule et remplace la première édition parue en 2019. Cette édition
constitue une révision technique.
Cette édition inclut les modifications techniques majeures suivantes par rapport à l'édition
précédente:
a) le passage de la classe des connecteurs de qualité inférieure au grade 1 des "connecteurs à
haute performance";
b) l'alignement des dimensions de la face d'accouplement ainsi que les valeurs assignées et
les caractéristiques sur les connecteurs de précision de 0,8 mm spécifiés dans les normes
IEEE 287.12021 et IEEE 287.3-2021;
c) figures: conception à l'échelle réelle; changement du système de référence pour les
tolérances; introduction d'une dimension supplémentaire;
d) broches calibrées: correction des dimensions et procédures d'essai;
e) simplification des articles relatifs à l'assurance de la qualité (Article 5), à la préparation
d'une spécification particulière (Article 6) et au marquage (Article 7) en faisant directement
référence à la spécification générique IEC 61169-1;
f) introduction d'une conception optionnelle pour l'écrou d'accouplement.
Le texte de cette Norme internationale est issu des documents suivants:
Projet Rapport de vote
46F/721/FDIS 46F/729/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à son approbation.
La langue employée pour l'élaboration de cette Norme internationale est l'anglais.
Ce document a été rédigé selon les Directives ISO/IEC, Partie 2, il a été développé selon les
Directives ISO/IEC, Partie 1 et les Directives ISO/IEC, Supplément IEC, disponibles sous
www.iec.ch/members_experts/refdocs. Les principaux types de documents développés par
l'IEC sont décrits plus en détail sous www.iec.ch/publications.
Une liste de toutes les parties de la série IEC 61169, publiées sous le titre général
Connecteurs pour fréquences radioélectriques, peut être consultée sur le site web de l'IEC.
Le comité a décidé que le contenu de ce document ne sera pas modifié avant la date de stabilité
indiquée sur le site web de l'IEC sous webstore.iec.ch dans les données relatives au document
recherché. À cette date, le document sera
– reconduit,
– supprimé, ou
– révisé.
1 Domaine d'application
La présente partie de la série IEC 61169, qui est une spécification intermédiaire (SS, Sectional
Specification), fournit des informations pour la préparation des spécifications particulières
(DS, Detail Specification) pour les connecteurs coaxiaux avec un diamètre intérieur du
conducteur extérieur de 0,8 mm, une impédance caractéristique de 50 Ω et un couplage à vis.
Ces connecteurs sont appelés ci-dessous connecteurs de type 0,8. Ils sont utilisés dans la
technologie des télécommunications ainsi que dans les applications d'essai et de mesure pour
des fréquences de fonctionnement allant jusqu'à 145 GHz.
Le présent document décrit les dimensions de la face d'accouplement pour des connecteurs à
haute performance (grade 1) et des connecteurs d'essai normalisés (grade 0), les informations
concernant le calibre et les essais sélectionnés dans l'IEC 61169-1, applicables à toutes les
spécifications particulières relatives aux connecteurs de type 0,8.
Le présent document indique les caractéristiques de performance recommandées à prendre en
compte pour la rédaction d'une spécification particulière et il couvre tous les programmes
d'essais et les exigences de contrôle pour les niveaux d'assurance M et H.
NOTE Les dimensions sont en millimètres (mm). Toutes les représentations non cotées sont fournies à titre de
référence uniquement.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu'ils constituent, pour tout ou partie
de leur contenu, des exigences du présent document. Pour les références datées,
seule l'édition citée s'applique. Pour les références non datées, la dernière édition du document
de référence s'applique (y compris les éventuels amendements).
IEC 61169-1:2013, Connecteurs pour fréquences rad
...

IEC 61169-64 ®
Edition 2.0 2025-10
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Radio-frequency connectors -
Part 64: Sectional specification - RF coaxial connectors with 0,8 mm inner
diameter of outer conductor - Characteristic impedance 50 Ω (type 0,8)

Connecteurs pour fréquences radioélectriques -
Partie 64: Spécification intermédiaire - Connecteurs RF coaxiaux avec un
conducteur extérieur d'un diamètre intérieur de 0,8 mm - Impédance
caractéristique de 50 Ω (type 0,8)
ICS 33.120.30  ISBN 978-2-8327-0775-3

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or
by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either
IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC copyright
or have an enquiry about obtaining additional rights to this publication, please contact the address below or your local
IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Secretariat Tel.: [phone]
3, rue de Varembé [e-mail]
CH-1211 Geneva 20 www.iec.ch
Switzerland
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigendum or an amendment might have been published.

IEC publications search - IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Discover our powerful search engine and read freely all the
The advanced search enables to find IEC publications by a publications previews, graphical symbols and the glossary.
variety of criteria (reference number, text, technical With a subscription you will always have access to up to date
committee, …). It also gives information on projects, content tailored to your needs.

replaced and withdrawn publications.
Electropedia - www.electropedia.org
IEC Just Published - webstore.iec.ch/justpublished The world's leading online dictionary on electrotechnology,
Stay up to date on all new IEC publications. Just Published containing more than 22 500 terminological entries in English
details all new publications released. Available online and and French, with equivalent terms in 25 additional languages.
once a month by email. Also known as the International Electrotechnical Vocabulary
(IEV) online.
IEC Customer Service Centre - webstore.iec.ch/csc
If you wish to give us your feedback on this publication or
need further assistance, please contact the Customer
Service Centre: [e-mail].
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC -  IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications gratuitement tous les aperçus des publications, symboles
IEC en utilisant différents critères (numéro de référence, graphiques et le glossaire. Avec un abonnement, vous aurez
texte, comité d’études, …). Elle donne aussi des toujours accès à un contenu à jour adapté à vos besoins.
informations sur les projets et les publications remplacées
ou retirées. Electropedia - www.electropedia.org
Le premier dictionnaire d'électrotechnologie en ligne au
IEC Just Published - webstore.iec.ch/justpublished monde, avec plus de 22 500 articles terminologiques en
Restez informé sur les nouvelles publications IEC. Just anglais et en français, ainsi que les termes équivalents
Published détaille les nouvelles publications parues. dans 25 langues additionnelles. Egalement appelé
Disponible en ligne et une fois par mois par email. Vocabulaire Electrotechnique International (IEV) en ligne.

Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-
nous: [e-mail].
CONTENTS
FOREWORD . 3
1 Scope . 5
2 Normative references . 5
3 Terms and definitions . 5
4 Mating face and gauge information . 6
4.1 Material . 6
4.2 Reference position . 6
4.3 Datum system . 6
4.4 Dimensions – High performance connector – Grade 1 . 6
4.4.1 Connector with pin centre contact – Grade 1 . 6
4.4.2 Connector with socket centre contact – Grade 1 . 7
4.5 Dimensions – Standard test connector – Grade 0 . 9
4.5.1 Connector with pin centre contact – Grade 0 . 9
4.5.2 Connector with socket centre contact – Grade 0 . 10
4.6 Optional design of coupling nut . 11
4.7 Gauging of socket centre contacts . 11
4.7.1 Gauge pins . 11
4.7.2 Test sequence . 12
5 Quality assessment procedures . 12
5.1 General . 12
5.2 Ratings and characteristics . 12
5.3 Test schedule and inspection requirements . 14
5.3.1 Acceptance tests . 14
5.3.2 Periodic tests . 14
5.4 Procedures for quality conformance . 14
5.4.1 Quality conformance inspection . 14
5.4.2 Quality conformance and its maintenance . 14
6 Instructions for preparation of detail specifications . 14
6.1 General . 14
6.2 Identification of the component . 14
6.3 Performance . 14
6.4 Marking, ordering information and related matters . 14
6.5 Selection of tests, test conditions and severities . 14
6.6 Blank detail specification pro-forma for type 0,8 connectors . 14
7 Marking . 15
7.1 Marking of component . 15
7.2 Marking and contents of package . 15
Bibliography . 16

Figure 1 – Connector with pin centre contact – Grade 1 . 7
Figure 2 – Connector with socket centre contact – Grade 1 . 8
Figure 3 – Connector with pin centre contact – Grade 0 . 9
Figure 4 – Connector with socket centre contact – Grade 0 . 10
Figure 5 – Optional design of coupling nut . 11
Figure 6 – Gauge pin for socket centre contact . 11
Table 1 – Dimensions of connector with pin centre contact – Grade 1 . 7
Table 2 – Dimensions of connector with socket centre contact – Grade 1 . 8
Table 3 – Dimensions of connector with pin centre contact – Grade 0 . 9
Table 4 – Dimensions of connector with socket centre contact – Grade 0 . 10
Table 5 – Dimensions of gauge pins for socket centre contact . 11
Table 6 – Ratings and characteristics . 12

INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
Radio-frequency connectors -
Part 64: Sectional specification -
RF coaxial connectors with 0,8 mm inner diameter of outer conductor -
Characteristic impedance 50 Ω (type 0,8)

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote international
co-operation on all questions concerning standardization in the electrical and electronic fields. To this end and
in addition to other activities, IEC publishes International Standards, Technical Specifications, Technical Reports,
Publicly Available Specifications (PAS) and Guides (hereafter referred to as "IEC Publication(s)"). Their
preparation is entrusted to technical committees; any IEC National Committee interested in the subject dealt with
may participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. IEC collaborates closely with the International Organization for
Standardization (ISO) in accordance with conditions determined by agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence between
any IEC Publication and the corresponding national or regional publication shall be clearly indicated in the latter.
5) IEC itself does not provide any attestation of conformity. Independent certification bodies provide conformity
assessment services and, in some areas, access to IEC marks of conformity. IEC is not responsible for any
services carried out by independent certification bodies.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) IEC draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). IEC takes no position concerning the evidence, validity or applicability of any claimed patent rights in
respect thereof. As of the date of publication of this document, IEC had not received notice of (a) patent(s), which
may be required to implement this document. However, implementers are cautioned that this may not represent
the latest information, which may be obtained from the patent database available at https://patents.iec.ch. IEC
shall not be held responsible for identifying any or all such patent rights.
IEC 61169-64 has been prepared by subcommittee 46F: RF and microwave passive
components, of IEC technical committee 46: Cables, wires, waveguides, RF connectors, RF
and microwave passive components and accessories. It is an International Standard.
This second edition cancels and replaces the first edition published in 2019. This edition
constitutes a technical revision.
This edition includes the following significant technical changes with respect to the previous
edition:
a) upgrading of the inferior connector class to a grade 1 "high performance connector";
b) alignment of the mating face dimensions as well as the ratings and characteristics with the
precision 0,8 mm connectors specified in the IEEE 287.1-2021 and IEEE 287.3-2021
standards;
c) figures: true-to-scale design; change of datum system for tolerances; introduction of an
additional dimension;
d) gauge pins: correction of dimensions and test procedures;
e) simplification of the clauses on quality assessment (Clause 5), preparation of a detail
specification (Clause 6), and marking (Clause 7) by making direct reference to the generic
specification IEC 61169-1;
f) introduction of an optional design for the coupling nut.
The text of this International Standard is based on the following documents:
Draft Report on voting
46F/721/FDIS 46F/729/RVD
Full information on the voting for its approval can be found in the report on voting indicated in
the above table.
The language used for the development of this International Standard is English.
This document was drafted in accordance with ISO/IEC Directives, Part 2, and developed in
accordance with ISO/IEC Directives, Part 1 and ISO/IEC Directives, IEC Supplement, available
at www.iec.ch/members_experts/refdocs. The main document types developed by IEC are
described in greater detail at www.iec.ch/publications.
A list of all parts of the IEC 61169 series, published under the general title Radio-frequency
connectors, can be found on the IEC website.
The committee has decided that the contents of this document will remain unchanged until the
stability date indicated on the IEC website under webstore.iec.ch in the data related to the
specific document. At this date, the document will be
– reconfirmed,
– withdrawn, or
– revised.
1 Scope
This part of IEC 61169, which is a sectional specification (SS), provides information for the
preparation of detail specifications (DS) for coaxial connectors with 0,8 mm inner diameter of
the outer conductor, characteristic impedance of 50 Ω, and with screw coupling. These
connectors are referred to below as type 0,8 connectors. They are used in telecommunications
technology as well as in test and measurement applications for operating frequencies up to
145 GHz.
This document describes mating face dimensions for high performance connectors (grade 1)
and standard test connectors (grade 0), gauging information and tests selected from
IEC 61169-1, applicable to all detail specifications relating to type 0,8 connectors.
This document indicates the recommended performance characteristics to consider when
writing a detail specification and it covers test schedules and inspection requirements for
assessment levels M and H.
NOTE Dimensions are in mm. All un-dimensioned pictorial configurations are for reference purposes only.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies.
For undated references, the latest edition of the referenced document (including any
amendments) applies.
IEC 61169-1:2013, Radio-frequency connectors - Part 1: Generic specification - General
requirements and measuring methods
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following
addresses:
– IEC Electropedia: available at https://www.electropedia.org/
– ISO Online browsing platform: available at https://www.iso.org/obp
NOTE The generic specification IEC 61169-1 contains a comprehensive collection of terms for the field of
connectors. The following additional terms, which are not included in the generic specification, are defined here:
3.1
mating face
connector design in the area where the mechanical interaction, i.e. the mating, takes place
3.2
electrical reference plane
plane that serves as a reference for electrical length and phase specifications
3.3
mechanical reference plane
plane that serves as a reference for the axial geometric dimensions
3.4
inner conductor recession
backward displacement of an inner conductor end relative to the mechanical reference plane
without considering the inner conductor pin
TM
Note 1 to entry: This term is referred to as "pin depth" in other standards, e.g. IEEE 287.1 -2021 and
TM
IEEE 287.3 -2021.
4 Mating face and gauge information
4.1 Material
No recommendations are made in this document on the materials to be used for the connectors.
However, the chosen material is required to be strong enough to avoid plastic deformation of
the contact surface when the maximum coupling torque is applied (see Table 6).
4.2 Reference position
In type 0,8 connectors, the electrical and mechanical reference planes coincide. This reference
plane is located at the position where the mated outer conductors make axial contact.
4.3 Datum system
Datum systems are used to map the relevant geometries in their functional relationship up to
the component level. Accordingly, the references are chosen so that the electrically determining
geometries can be adequately tolerated. Mechanical and electrical functionality cannot be
considered independently of one another since the geometric conditions also influence the
electrical characteristics.
In the type 0,8 connectors shown in Figure 1 to Figure 4, the reference plane is described by
datum A, the centring diameter by datum T, the inner diameter of the outer conductor by
datum U, the outer diameter of the inner conductor by datum V, and the pin diameter by
datum W.
4.4 Dimensions – High performance connector – Grade 1
4.4.1 Connector with pin centre contact – Grade 1
A drawing of the mating face of the type 0,8 connector with pin centre contact is shown in
Figure 1. The dimensions are summarised in Table 1.
Dimensions in millimetres
a) Sectional view of connector b) View of centre conductor
Figure 1 – Connector with pin centre contact – Grade 1
Table 1 – Dimensions of connector with pin centre contact – Grade 1
Dimensions in mm
Variable Remark
Min. value Max. value
a 0,796 0,804 Inner diameter of outer conductor
b 0,344 0,352 Outer diameter of inner conductor
c 0,003 0,050 Inner conductor recession
d 1,480 1,580 Length of centring cylinder
p
e 1,890 1,898 Diameter of centring cylinder
p
f 0,050 0,150
g 0,950 1,550
h 2,280 2,540
j 3,670 3,930 Diameter
k 0,360 0,440 Optional design: see 4.6
l 0,360 0,400
m 0,196 0,204 Diameter of pin contact
n 0,055 0,105 Diameter
p 28° 32° Tip angle
q - 0,025 Radius
NOTE The wrench flat size is 6 mm.

4.4.2 Connector with socket centre contact – Grade 1
A drawing of the mating face of the type 0,8 connector with socket centre contact is shown in
Figure 2. The dimensions are summarised in Table 2.
Dimensions in millimetres
a) Sectional view of connector b) View of centre conductor
Figure 2 – Connector with socket centre contact – Grade 1
Table 2 – Dimensions of connector with socket centre contact – Grade 1
Dimensions in mm
Variable Remark
Min. value Max. value
a 0,796 0,804 Inner diameter outer conductor
b 0,344 0,352 Outer diameter inner conductor
c 0,003 0,050 Inner conductor recession
d 1,280 1,360 Depth of centring hole
s
e 1,904 1,912 Diameter of centring hole
s
r 0,050 0,150
s 2,220 - A thread undercut is not mandatory.
t 3,000 - Minimum free length
u 0,360 0,440
v 2,360 2,950 Diameter
w 2,360 2,950 Diameter
A thread undercut is not mandatory.
x 0,700 -
y 0,020 0,060
Design for slotting is optional and should meet electrical and mechanical requirements when mated with 0,196 mm
to 0,204 mm diameter pins.
4.5 Dimensions – Standard test connector – Grade 0
4.5.1 Connector with pin centre contact – Grade 0
A drawing of the mating face of the type 0,8 connector with pin centre contact is shown in
Figure 3. The dimensions are summarised in Table 3.
Dimensions in millimetres
a) Sectional view of connector b) View of centre conductor
Figure 3 – Connector with pin centre contact – Grade 0
Table 3 – Dimensions of connector with pin centre contact – Grade 0
Dimensions in mm
Variable Remark
Min. value Max. value
a 0,797 0,803 Inner diameter of outer conductor
b 0,345 0,351 Outer diameter of inner conductor
c 0,003 0,020 Inner conductor recession
d 1,480 1,580 Length of centring cylinder
p
e 1,890 1,898 Diameter of centring cylinder
p
f 0,050 0,150
g 0,950 1,550
h 2,280 2,540
j 3,670 3,930 Diameter
k 0,360 0,440 Optional design: see 4.6
l 0,360 0,400
m 0,197 0,203 Diameter of pin contact
n 0,055 0,105 Diameter
p 28° 32° Tip angle
q - 0,025 Radius
NOTE The wrench flat size is 6 mm.

4.5.2 Connector with socket centre contact – Grade 0
A drawing of the mating face of the type 0,8 connector with socket centre contact is shown in
Figure 4. The dimensions are summarised in Table 4.
Dimensions in millimetres
a) Sectional view of connector b) View of centre conductor
Figure 4 – Connector with socket centre contact – Grade 0
Table 4 – Dimensions of connector with socket centre contact – Grade 0
Dimensions in mm
Variable Remark
Min. value Max. value
a 0,797 0,803 Inner diameter outer conductor
b
0,345 0,351 Outer diameter inner conductor
c 0,003 0,020 Inner conductor recession
d 1,280 1,360 Depth of centring hole
s
e 1,904 1,912 Diameter of centring hole
s
r 0,050 0,150
s 2,220 - A thread undercut is not mandatory.
t 3,000 - Minimum free length
u
0,360 0,440
v 2,360 2,950 Diameter
w 2,360 2,950 Diameter
A thread undercut is not mandatory.
x 0,700 -
y
0,020 0,060
Design for slotting is optional and should meet electrical and mechanical requirements when mated with 0,197 mm
to 0,203 mm diameter pins.
4.6 Optional design of coupling nut
Figure 5 shows an optional design of the coupling nut depicted in Figure 1 and Figure 3. It uses
an insertion chamfer instead of the stepped diameter j with depth k.
Dimensions in millimetres
Figure 5 – Optional design of coupling nut
4.7 Gauging of socket centre contacts
4.7.1 Gauge pins
A generic drawing of the gauge pins for the socket centre contact of a type 0,8 connector is
shown in Figure 6. The pin dimensions are summarised in Table 5.
Dimensions in millimetres
Figure 6 – Gauge pin for socket centre contact
Table 5 – Dimensions of gauge pins for socket centre contact
Variable Type A gauge pin Type B gauge pin
(for sizing purpose and maximum (for minimum withdrawal force tests)
insertion/ withdrawal force tests)
Min. Max. Min. Max.
a 0,204 mm 0,206 mm 0,194 mm 0,196 mm
b 0,055 mm 0,105 mm 0,055 mm 0,105 mm
c 0,360 mm - 0,360 mm -
d 63° 65° 55° 57°
e 0,050 mm 0,200 mm 0,050 mm 0,200 mm
Material: steel, hardened
4.7.2 Test sequence
The device under test (DUT) is a socket centre contact according to Figure 2 or Figure 4.
a) Sizing
Insert a type A gauge pin into the DUT and pull it out again. This procedure shall be
performed a total of three times.
b) Maximum insertion and withdrawal forces
Verify that a type A gauge pin can be inserted into the DUT with a test force not exceeding
0,56 N. Verify that a type A gauge pin which is already inserted into the DUT can be pulled
out with a test force not exceeding 0,20 N.
c) Minimum withdrawal force
Verify that a type B gauge pin which is already inserted into the DUT cannot be pulled out
with a test force of 0,05 N.
A DUT is considered to comply with this document if all three verification steps are fulfilled.
5 Quality assessment procedures
5.1 General
Subclause 5.2 provides ratings, performance characteristics and test conditions to be
considered when writing a detail specification (DS) in accordance with Clause 6.
Subclauses 5.3 and 5.4 provide the reference to an appropriate schedule of tests with minimum
levels of quality conformance. Successfully passing the required tests and achieving quality
conformance are necessary prerequisites for the DS, but are not part of the DS.
5.2 Ratings and characteristics
Table 6 gives ratings and characteristics that are recommended for type 0,8 connectors.
Electrical ratings and characteristics apply to a pair of mated interfaces only. Pairs of practical
connector variants with a dielectric support structure, cable clamp, etc., can have a lower
performance. This is to be specified in a DS.
The values and their correspondence to the subclauses in IEC 61169-1:2013 are shown in
Table 6 and are related to the formality of a DS. The complete tests are described in
IEC 61169-1 and listed in the pro forma of the blank detail specification (BDS), respectively.
Table 6 – Ratings and characteristics
Remarks – including any
Ratings and IEC 61169-1:2013, clause
Value deviations from standard test
characteristics and subclause
methods
Electrical
Nominal impedance 50 Ω
a
DC to 145 GHz
Frequency range
a
9.2.1
Return loss
≥ 30 dB (DC to
– grade 1
26,5 GHz)
≥ 25 dB (26,5 GHz to
70 GHz)
≥ 21 dB (70 GHz to
110 GHz)
≥ 18 dB (110 GHz to
145 GHz)
Remarks – including any
Ratings and IEC 61169-1:2013, clause
Value deviations from standard test
characteristics and subclause
methods
– grade 0 ≥ 33 dB (DC to
26,5 GHz)
≥ 27 dB (26,5 GHz to
70 GHz)
≥ 23 dB (70 GHz to
110 GHz)
≥ 20 dB (110 GHz to
145 GHz)
a
Repeatability of reflection
– grade 1 ≥ 40 dB (DC to
145 GHz)
– grade 0 ≥ 45 dB (DC to
145 GHz)
a
Contact resistance 9.2.3
- centre contact only
• initial ≤ 6 mΩ
≤ 15 mΩ
• after conditioning
- outer contact only
• initial ≤ 0,2 mΩ
• after conditioning ≤ 0,5 mΩ
a
Insulation resistance 9.2.5
- initial ≥ 1 GΩ test voltage ≤ 71 V DC

- after conditioning ≥ 200 MΩ
a
Voltage proof 9.2.6
b
- at sea level 50 V
test voltage 150 V AC
Mechanical
Insertion force
9.3.4
- centre contact
F ≤ 0,56 N see 4.7.2
Engagement and 9.3.6
separation axial forces
F ≤ 0,56 N
– engagement see 4.7.2
e
– separation 0,05 N ≤ F ≤ 0,20 N see 4.7.2
s
Strength of coupling 9.3.11
mechanism
– coupling torque 0,34 N∙m recommendation for lab use
c
0,45 N∙m
maximum for operation
c
– proof torque ≥ 0,45 N∙m
material dependent
Endurance
Mechanical endurance 9.3.15 > 1 000 operations coupling torque: 0,34 N∙m
Environmental
Climatic category 6 40/70/21 metrological components
A: 40/85/21
B: 55/125/21
a
These values apply to a pair of mated interfaces only. Pairs of practical connector variants with a dielectric
support structure, cable clamp etc. can have a lower performance. This is to be specified in a DS.
b
Voltages are RMS values of AC at 40 Hz to 65 Hz.
c
A torque of 0,45 N∙m is already close to the limit of plastic deformation of most common connector materials.

5.3 Test schedule and inspection requirements
5.3.1 Acceptance tests
Acceptance tests for a type 0,8 connector shall be carried out in accordance with the description
in IEC 61169-1:2013, 10.3.1.
5.3.2 Periodic tests
Periodic tests for a type 0,8 connector shall be carried out in accordance with the description
in IEC 61169-1:2013, 10.3.2.
5.4 Procedures for quality conformance
5.4.1 Quality conformance inspection
Quality conformance inspection for a type 0,8 connector shall be carried out in accordance with
the description in IEC 61169-1:2013, 10.4.1.
5.4.2 Quality conformance and its maintenance
Quality conformance and its maintenance for a type 0,8 connector shall be carried out in
accordance with the description in IEC 61169-1:2013, 10.4.2.
6 Instructions for preparation of detail specifications
6.1 General
General remarks for writing a DS on type 0,8 connectors are given in IEC 61169-1:2013,
10.6.4.1.
6.2 Identification of the component
Identification of the component for a DS on type 0,8 connectors is given in IEC 61169-1:2013,
10.6.4.2.
6.3 Performance
Performance data listing for a DS on type 0,8 connectors is given in IEC 61169-1:2013, 10.6.4.3.
6.4 Marking, ordering information and related matters
Marking, ordering information and related matters for a DS on type 0,8 connectors are given in
IEC 61169-1:2013, 10.6.4.4.
6.5 Selection of tests, test conditions and severities
Selection of tests, test conditions and severities for a DS on type 0,8 connectors are given in
IEC 61169-1:2013, 10.6.4.5.
6.6 Blank detail specification pro-forma for type 0,8 connectors
The blank detail specification pro-forma for a DS on type 0,8 connectors is given in
IEC 61169-1:2013, 10.6.5.
7 Marking
7.1 Marking of component
Marking of a type 0,8 connector component shall be carried out in accordance with the
description in IEC 61169-1:2013, 11.1.
7.2 Marking and contents of package
Marking and contents of a package for type 0,8 connectors shall be carried out in accordance
with the description in IEC 61169-1:2013, 11.2.

Bibliography
IEEE 287.1-2021, IEEE Standard for precision coaxial connectors at RF, microwave, and
millimeter-wave frequencies - Part 1: General requirements, definitions, and detailed
specifications
IEEE 287.3-2021, IEEE Recommended practice for precision coaxial connectors at RF,
microwave, and millimeter-wave frequencies - Part 3: Connector effects, uncertainty
specifications, and recommendations for performance
___________
SOMMAIRE
AVANT-PROPOS . 3
1 Domaine d'application . 5
2 Références normatives . 5
3 Termes et définitions . 5
4 Informations relatives à la face d'accouplement et aux calibres . 6
4.1 Matériau . 6
4.2 Position de référence . 6
4.3 Système de référence . 6
4.4 Dimensions – Connecteur à haute performance – Grade 1 . 6
4.4.1 Connecteur avec contact central mâle – Grade 1 . 6
4.4.2 Connecteur avec contact central femelle – Grade 1 . 7
4.5 Dimensions – Connecteur d'essai normalisé – Grade 0 . 9
4.5.1 Connecteur avec contact central mâle – Grade 0 . 9
4.5.2 Connecteur avec contact central femelle – Grade 0 . 10
4.6 Conception optionnelle de l'écrou d'accouplement . 11
4.7 Calibres des contacts centraux femelles . 12
4.7.1 Broches calibrées . 12
4.7.2 Séquence d'essai . 13
5 Procédures d'assurance de la qualité . 13
5.1 Généralités . 13
5.2 Valeurs assignées et caractéristiques . 13
5.3 Programme d'essais et exigences de contrôle . 15
5.3.1 Essais d'acceptation . 15
5.3.2 Essais périodiques . 15
5.4 Procédures pour la conformité de la qualité . 15
5.4.1 Contrôle de conformité de la qualité . 15
5.4.2 Conformité de la qualité et son maintien . 15
6 Instructions en vue de l'établissement des spécifications particulières . 15
6.1 Généralités . 15
6.2 Identification du composant . 15
6.3 Performances . 15
6.4 Marquages, information de la commande et documents concernés . 16
6.5 Choix des essais, des conditions d'essai et des sévérités . 16
6.6 Spécification particulière-cadre pro forma pour connecteurs de type 0,8 . 16
7 Marquage . 16
7.1 Marquage d'un composant . 16
7.2 Marquage et contenu de l'emballage . 16
Bibliographie . 17

Figure 1 – Connecteur avec contact central mâle – Grade 1 . 7
Figure 2 – Connecteur avec contact central femelle – Grade 1 . 8
Figure 3 – Connecteur avec contact central mâle – Grade 0 . 9
Figure 4 – Connecteur avec contact central femelle – Grade 0 . 11
Figure 5 – Conception optionnelle de l'écrou d'accouplement . 12
Figure 6 – Broche calibrée pour contact central femelle . 12
Tableau 1 – Dimensions du connecteur avec contact central mâle – Grade 1 . 7
Tableau 2 – Dimensions du connecteur avec contact central femelle – Grade 1 . 8
Tableau 3 – Dimensions du connecteur avec contact central mâle – Grade 0 . 10
Tableau 4 – Dimensions du connecteur avec contact central femelle – Grade 0 . 11
Tableau 5 – Dimensions des broches calibrées pour contact central femelle . 12
Tableau 6 – Valeurs assignées et caractéristiques . 13

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
Connecteurs pour fréquences radioélectriques -
Partie 64: Spécification intermédiaire -
Connecteurs RF coaxiaux avec un conducteur extérieur d'un diamètre
intérieur de 0,8 mm -
Impédance caractéristique de 50 Ω (type 0,8)

AVANT-PROPOS
1) La Commission Électrotechnique Internationale (IEC) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de l'IEC). L'IEC a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. À cet effet, l'IEC – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de l'IEC"). Leur élaboration est confiée à des comités d'études,
aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec l'IEC, participent également aux
travaux. L'IEC collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de l'IEC concernant les questions techniques représentent, dans la mesure du
possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de l'IEC intéressés
sont représentés dans chaque comité d'études.
3) Les Publications de l'IEC se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de l'IEC. Tous les efforts raisonnables sont entrepris afin que l'IEC
s'assure de l'exactitude du contenu technique de ses publications; l'IEC ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de l'IEC s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de l'IEC dans leurs publications nationales
et régionales. Toutes divergences entre toutes Publications de l'IEC et toutes publications nationales ou
régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) L'IEC elle-même ne fournit aucune attestation de conformité. Des organismes de certification indépendants
fournissent des services d'évaluation de conformité et, dans certains secteurs, accèdent aux marques de
conformité de l'IEC. L'IEC n'est responsable d'aucun des services effectués par les organismes de certification
indépendants.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à l'IEC, à ses administrateurs, employés, auxiliaires ou mandataires,
y compris ses experts particuliers et les membres de ses comités d'études et des Comités nationaux de l'IEC,
pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre dommage de quelque
nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais de justice) et les dépenses
découlant de la publication ou de l'utilisation de cette Publication de l'IEC ou de toute autre Publication de l'IEC,
ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L'IEC attire l'attention sur le fait que la mise en application du présent document peut entraîner l'utilisation d'un
ou de plusieurs brevets. L'IEC ne prend pas position quant à la preuve, à la validité et à l'applicabilité de tout
droit de brevet revendiqué à cet égard. À la date de publication du présent document, l'IEC n'avait pas reçu
notification qu'un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois, il y a lieu
...
