IEC 61754-4:1997/AMD2:2001

Amendment 2 - Fibre optic connector interfaces - Part 4: Type SC connector family

Amendement 2 - Interfaces de connecteurs pour fibres optiques - Partie 4: Famille de connecteurs du type SC

General Information

• Status: Published
• Publication Date: 26-Feb-2001
• ICS: 33.180.20 - Fibre optic interconnecting devices
• Technical Committee: SC 86B - Fibre optic interconnecting devices and passive components
• Current Stage: DELPUB - Deleted Publication
• Start Date: 17-Jul-2013
• Completion Date: 14-Feb-2026

Relations

• Replaces: IEC 60874-19:1995 - Connectors for optical fibres and cables - Part 19: Sectional specification for fibre optic connector - Type SC-D(uplex)
• Effective Date: 05-Sep-2023
• Amends: IEC 61754-4:1997 - Fibre optic connector interfaces - Part 4: Type SC connector family
• Effective Date: 05-Sep-2023
• Revised: IEC 61754-4:2013 - Fibre optic interconnecting devices and passive components - Fibre optic connector interfaces - Part 4: Type SC connector family
• Effective Date: 05-Sep-2023

Overview

IEC 61754-4:1997/AMD2:2001 Amendment 2 is an international standard developed by the International Electrotechnical Commission (IEC) that specifically addresses the standardized interfaces for fibre optic connectors in the Type SC connector family. This amendment, prepared by IEC Technical Committee 86, Subcommittee 86B, focuses on defining the precise mechanical dimensions and interface specifications for active device receptacles designed to accommodate SC connectors.

The SC (Subscriber Connector or Square Connector) family is widely used in telecommunications and data communications for its reliable performance, ease of use, and versatility in single-mode and multimode fibre optic networks. Amendment 2 introduces enhancements and additional interface variants to improve compatibility and mechanical retention within active devices.

Key Topics

1. Standard Interface Dimensions

• Defines standardized dimensional specifications for active device receptacles in SC connectors.
• Details are provided for simplex and duplex interfaces with push/pull coupling mechanisms adapted for both angled PC (Physical Contact) and PC connector plugs.
• Specifies mechanical stop features essential for the precise optical alignment of fibre tips within receptacle housings.

2. New Interface Variants in Amendment 2

• Four new standard interface types were added following Interface 4-2 (simplex push/pull adaptor):
  • Interface 4-X1: Simplex receptacle for angled PC plug.
  • Interface 4-X2: Simplex receptacle for PC plug.
  • Interface 4-X3: Duplex receptacle for angled PC plug.
  • Interface 4-X4: Duplex receptacle for PC plug.
• These interfaces ensure proper mating compatibility and mechanical coupling between active devices and SC connector plugs.

3. Mechanical and Optical Alignment Features

• Incorporates the design of mechanical stop elements that maintain the fibre endface accurately at the optical datum target, critical for low optical loss.
• Covers dimensions and tolerance grades for the alignment features - rigid bores or resilient sleeves - which provide stable mechanical retention and precise alignment.
• Details pin gauge measurements and alignment variant grades to support manufacturing consistency.

4. Compatibility Matrix

• Defines mating compatibility between various simplex and duplex SC interface types with angled and non-angled fibre plugs.
• Provides tables explaining which interfaces mate or do not mate with specific plug types-ensuring predictable interoperability across device manufacturers.

Applications

• Telecommunications networks: Ensuring consistent, high-performance optical connections for backbone and access networks.
• Data Centers: Standardized SC connectors improve network reliability and facilitate easier maintenance and upgrades.
• Instrumentation and Test Equipment: Accurate and repeatable fibre alignment supports high-precision optical measurements.
• Active Optical Devices: Receptacle interface specifications facilitate modular design and efficient mechanical retention.
• Fibre Optic Infrastructure: Guarantees interoperability and mechanical integrity in optical distribution frames and patch panels.

This amendment is essential for manufacturers and designers of fibre optic components, distributors, and end users who require adherence to international standards for high-quality, reliable SC fibre optic connections.

Related Standards

• IEC 61754 series: Defines various fibre optic connector interfaces beyond SC, including LC, FC, and ST connector families.
• IEC 60874: Specifies plug and socket connectors for fibre optics.
• IEC 86B Subcommittee: Covers interconnection devices and passive components for fibre optics.
• Industry standards such as TIA/EIA-604 enable interoperability for fibre optic connectors, complementing IEC specifications.

Conclusion

IEC 61754-4 Amendment 2 advances the technical rigor of SC connector receptacles by defining critical mechanical and optical interface parameters. It provides a foundation for quality assemblies that minimize signal loss and ensure mechanical reliability. Adopting this amendment supports harmonized global standards facilitating seamless connectivity in fibre optic communication systems.

Standards Content (Sample)

NORME CEI
INTERNATIONALE IEC
61754-4
INTERNATIONAL
STANDARD
AMENDEMENT 2
AMENDMENT 2
2001-02
Amendement 2
Interfaces de connecteurs pour fibres optiques –
Partie 4:
Famille de connecteurs du type SC
Amendment 2
Fibre optic connector interfaces –
Part 4:
Type SC connector family
 IEC 2001 Droits de reproduction réservés  Copyright - all rights reserved
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
R
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

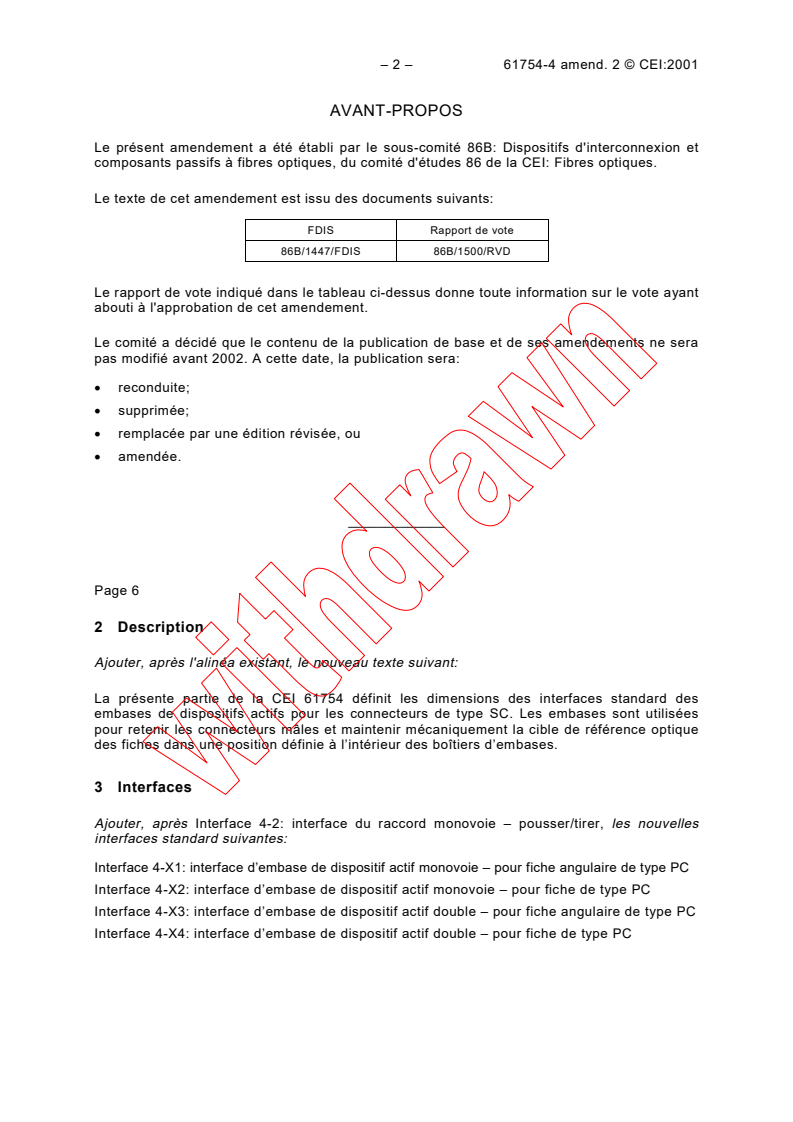

– 2 – 61754-4 amend. 2 © CEI:2001
AVANT-PROPOS
Le présent amendement a été établi par le sous-comité 86B: Dispositifs d'interconnexion et
composants passifs à fibres optiques, du comité d'études 86 de la CEI: Fibres optiques.
Le texte de cet amendement est issu des documents suivants:
FDIS Rapport de vote
86B/1447/FDIS 86B/1500/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant 2002. A cette date, la publication sera:
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
_____________
Page 6
2 Description
Ajouter, après l'alinéa existant, le nouveau texte suivant:
La présente partie de la CEI 61754 définit les dimensions des interfaces standard des
embases de dispositifs actifs pour les connecteurs de type SC. Les embases sont utilisées
pour retenir les connecteurs mâles et maintenir mécaniquement la cible de référence optique
des fiches dans une position définie à l’intérieur des boîtiers d’embases.
3 Interfaces
Ajouter, après Interface 4-2: interface du raccord monovoie – pousser/tirer, les nouvelles
interfaces standard suivantes:
Interface 4-X1: interface d’embase de dispositif actif monovoie – pour fiche angulaire de type PC
Interface 4-X2: interface d’embase de dispositif actif monovoie – pour fiche de type PC
Interface 4-X3: interface d’embase de dispositif actif double – pour fiche angulaire de type PC
Interface 4-X4: interface d’embase de dispositif actif double – pour fiche de type PC

61754-4 Amend. 2 © IEC:2001 – 3 –
FOREWORD
This amendment has been prepared by subcommittee 86B: Fibre optic interconnecting
devices and passive components, of IEC technical committee 86: Fibre optics.
The text of this amendment is based on the following documents:
FDIS Report on voting
86B/1447/FDIS 86B/1500/RVD
Full information on the voting for the approval of this amendment can be found in the report
on voting indicated in the above table.
The committee has decided that the contents of the base publication and its amendments will
remain unchanged until 2002. At this date, the publication will be:
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
___________
Page 7
2 Description
Add, after the existing paragraph, the following new text:
This part of IEC 61754 defines the standard interface dimensions of active device receptacles
for the type SC connectors. The receptacles are used to retain the connector plug and
mechanically maintain the optical datum target of the plugs at a defined position within the
receptacle housings.
3 Interfaces
Add, after Interface 4.2: simplex adaptor connector interface – push/pull, the following new
standard interfaces:
Interface 4-X1: simplex active device receptacle interface – for angled PC connector plug
Interface 4-X2: simplex active device receptacle interface – for PC connector plug
Interface 4-X3: duplex active device receptacle interface – for angled PC connector plug
Interface 4-X4: duplex active device receptacle interface – for PC connector plug

– 4 – 61754-4 amend. 2 © CEI:2001

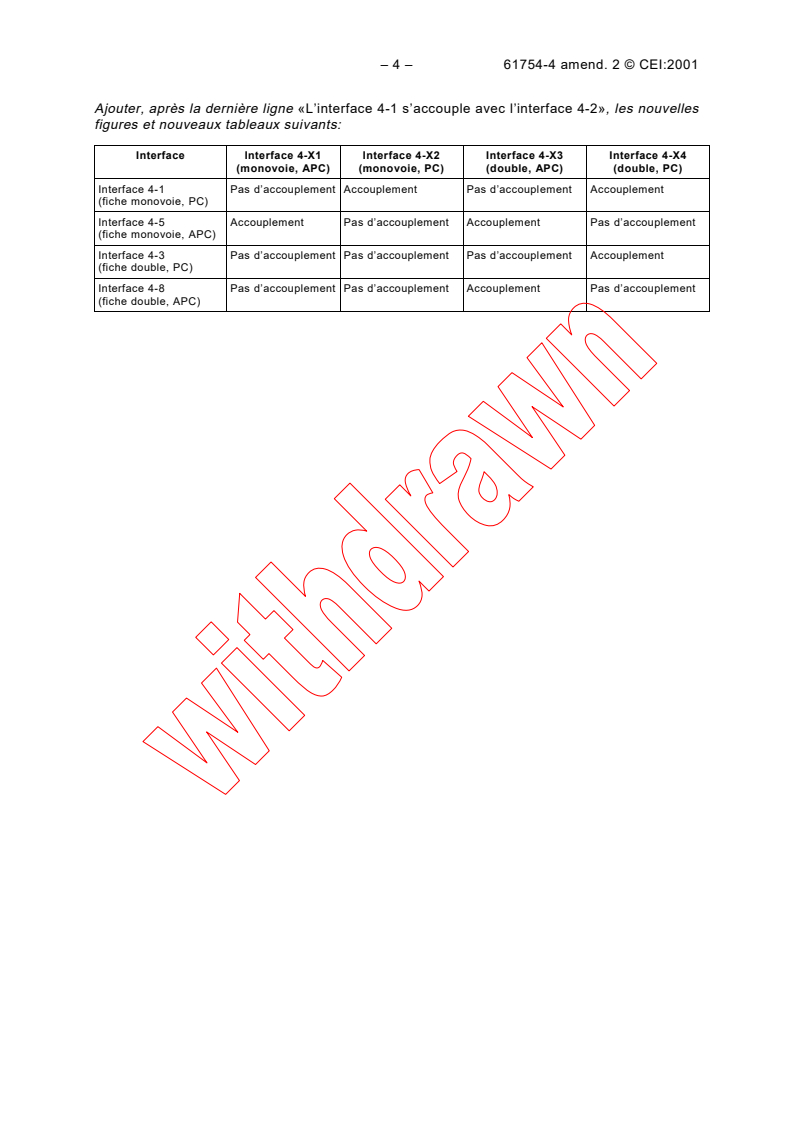

Ajouter, après la dernière ligne «L’interface 4-1 s’accouple avec l’interface 4-2», les nouvelles
figures et nouveaux tableaux suivants:
Interface Interface 4-X1 Interface 4-X2 Interface 4-X3 Interface 4-X4
(monovoie, APC) (monovoie, PC) (double, APC) (double, PC)
Interface 4-1 Pas d’accouplement Accouplement Pas d’accouplement Accouplement
(fiche monovoie, PC)
Interface 4-5 Accouplement Pas d’accouplement Accouplement Pas d’accouplement
(fiche monovoie, APC)
Interface 4-3 Pas d’accouplement Pas d’accouplement Pas d’accouplement Accouplement
(fiche double, PC)
Interface 4-8 Pas d’accouplement Pas d’accouplement Accouplement Pas d’accouplement
(fiche double, APC)
61754-4 Amend. 2 © IEC:2001 – 5 –
Add, after the last line "Interface 4-1 mates with Interface 4-2", the following new figures and
tables:
Interface Interface 4-X1 Interface 4-X2 Interface 4-X3 Interface 4-X4
(simplex, APC) (simplex, PC) (duplex, APC) (duplex, PC)
Interface 4-1 Not mate Mate Not mate Mate
(simplex plug, PC)
Interface 4-5 Mate Not mate Mate Not mate
(simplex plug, APC)
Interface 4-3 Not mate Not mate Not mate Mate
(duplex plug, PC)
Interface 4-8 Not mate Not mate Mate Not mate
(duplex plug, APC)
– 6 – 61754-4 amend. 2 © CEI:2001
X
R H
U
J
T K
C
Y
A’
A
AC I
AE
L
Rainure de guidage
B
S
Z
Rainure de guidage
V
Projection selon la direction B
Coupe transversale A-A’
OC
Embout
Cible de référence optique
OD
Détail de C – Configuration de l’arrêt IEC  182/01
Figure 7a – Interface d'embase de dispositif actif monovoie pour fiche angulaire de type PC
O
D
P
∅B
AA
AB
BA ∅A
OA
AD
BB
61754-4 Amend. 2 © IEC:2001 – 7 –
X
R H
U
J
T K
C
Y
A’
A
AC I
AE
L
Guide groove
B
S
Z
Guide groove
V
Projected from B direction
Cross-section A-A’
OC
Ferrule
Optional datum target
OD
Detail of C – Mechanical stop feature IEC  182/01
Figure 7a – Simplex active device receptacle interface for angled PC connector plug
O
D
P
∅B
AA
AB
BA ∅A
OA
AD
BB
– 8 – 61754-4 amend. 2 © CEI:2001
Tableau 7a – Dimensions de l’interface d’embase de dispositif actif monovoie
pour fiche angulaire de type PC
Dimensions
Référence Notes
Minimum Maximum
A Voir tableau 7b
B 4,39 mm 4,79 mm
D 4,9 mm 5,5 mm
H 6,9 mm 7,1 mm 1
I 0,4 mm 0,8 mm
J 5,51 mm 5,90 mm
K 0,06 mm 1,00 mm
L 1,9 mm 2,1 mm
O 2,0 mm 2,2 mm
P 9,0 mm 9,2 mm
R 7,4 mm 7,5 mm
S 1,0 mm 1,1 mm Rayon
T 3,80 mm 4,04 mm
U 5,0 mm 5,3 mm
V 0,6 mm 1,6 mm
AA 27° 33°
AB 0,8 mm 1,0 mm
AC 0,4 mm 0,6 mm Rayon
AD 0,7 mm 0,8 mm
AE 0,4 mm 0,6 mm
BA 5,4 mm 5,6 mm 2
BB 11,0 mm 11,2 mm 2
OA 1, voir tableau 7d
OC 0 mm 0,05 mm Rayon
OD 1, voir tableau 7d
NOTE 1 Un exemple d’élément d’arrêt mécanique est représenté à la figure 7a. Un élément d’arrêt mécanique
est nécessaire pour aligner l’extrémité de la fibre avec la cible de référence optique. Compte tenu des variations
de la géométrie de l’extrémité de l’embout, un dispositif permettant un arrêt de référence mécanique est exigé
pour tous les types. Il convient que l’élément d’arrêt mécanique incorporé dans la référence soit capable de
maintenir la cible de référence optique à la fois de la fibre et de l’embase dans les limites des tolérances
spécifiées au tableau 7d en fonction de l’application.
NOTE 2 Il peut s’agir d’une structure telle qu’elle est représentée par la ligne en pointillés à la figure 7a.

61754-4 Amend. 2 © IEC:2001 – 9 –
Table 7a – Dimensions of the simplex active device receptacle interface
for angled PC connector plug
Dimensions
Reference Notes
Minimum Maximum
A See table 7b
B 4,39 mm 4,79 mm
D 4,9 mm 5,5 mm
H 6,9 mm 7,1 mm 1
I 0,4 mm 0,8 mm
J 5,51 mm 5,90 mm
K 0,06 mm 1,00 mm
L 1,9 mm 2,1 mm
O 2,0 mm 2,2 mm
P 9,0 mm 9,2 mm
R 7,4 mm 7,5 mm
S 1,0 mm 1,1 mm Radius
T 3,80 mm 4,04 mm
U 5,0 mm 5,3 mm
V 0,6 mm 1,6 mm
AA 27° 33°
AB 0,8 mm 1,0 mm
AC 0,4 mm 0,6 mm Radius
AD 0,7 mm 0,8 mm
AE 0,4 mm 0,6 mm
BA 5,4 mm 5,6 mm 2
BB 11,0 mm 11,2 mm 2
OA 1, see table 7d
OC 0 mm 0,05 mm Radius
OD 1, see table 7d
NOTE 1 An example of a mechanical stop feature is shown in figure 7a. A mechanical stop feature is required
in order to bring the fibre tip to the optical datum target. Due to the ferrule tip geometry variations, some means
of providing a mechanical reference stop for all types is required. The mechanical stop feature incorporated into
the reference should be capable of maintaining the optical datum target of both the fibre and the receptacle
within the clearances specified in table 7d depending upon the application.
NOTE 2 This may be a structure as shown by a dashed line shown in figure 7a.

– 10 – 61754-4 amend. 2 © CEI:2001
Tableau 7b – Variante d’élément d’alignement
Dimensions
Variante Notes
Minimum Maximum
1 2,500 mm 2,502 mm 1 et 2
2 2,501 mm 2,504 mm 1 et 2
3 2,501 mm 2,510 mm 1 et 2
4 2,501 mm 2,525 mm 1 et 2
5 Manchon élastique, 2 et 3
NOTE 1 L’élément d’alignement du connecteur est un trou rigide.
NOTE 2 Ajouter le numéro de la variante au numéro de référence de l’interface.
NOTE 3 L’élément d’alignement de connecteur est un manchon élastique. L’élément accepte un calibre au
centre de l’embase avec une force de 2,9 N à 5,9 N. Le centre de l’embase est défini par la position du côté
droit de la dimension H. La mesure est réalisée avec un seul calibre.
C ou R
CN
IEC  183/01
Figure 7b – Calibre pour embase
Tableau 7c – Dimensions du calibre
Dimensions
Référence Notes
Minimum Maximum
CK 2,4985 mm 2,4995 mm
Degré de rugosité de surface N4 (0,2 μm de rayon)
CL 2,8 mm 4,8 mm
CN 7 mm 15 mm
∅CK
∅CL
61754-4 Amend. 2 © IEC:2001 – 11 –
Table 7b – Alignment feature grade
Dimensions
Grade Notes
Minimum Maximum
1 2,500 mm 2,502 mm 1 and 2
2 2,501 mm 2,504 mm 1 and 2
3 2,501 mm 2,510 mm 1 and 2
4 2,501 mm 2,525 mm 1 and 2
5 Resilient sleeve, 2 and 3
NOTE 1 The connector alignment feature is a rigid bore.
NOTE 2 Add the grade number to the interface reference number.
NOTE 3 The connector alignment feature is a resilient sleeve. The feature accepts a gauge pin to the
centre of the receptacle with a force of 2,9 N to 5,9 N. The centre of the receptacle is defined by the right
side position of the dimension H. The measurement is performed using a single gauge pin.
C or R
CN
IEC  183/01
Figure 7b – Pin gauge for receptacle
Table 7c – Pin gauge dimensions
Dimensions
Reference Notes
Minimum Maximum
CK 2,4985 mm 2,4995 mm
Surface roughness grade N4 (0,2 μm radius)
CL 2,8 mm 4,8 mm
CN 7 mm 15 mm
∅CK
∅CL
– 12 – 61754-4 amend. 2 © CEI:2001
Tableau 7d – Variante d’élément d’arrêt mécanique
Dimensions Dimensions
μm
Variante Notes
OA OA OD
minimum maximum tolérance
A 0,150 mm 0,2 mm
±15 1 et 2
B 0,150 mm 0,35 mm 1 et 2
±40
N 0,150 mm – 1 et 2
X2 et 3
NOTE 1 L’élément d’alignement de connecteur est un trou rigide.
NOTE 2 Ajouter le numéro de la variante au numéro de la variante d’élément d’alignement.
NOTE 3 L’élément d’alignement de connecteur est un manchon élastique.

61754-4 Amend. 2 © IEC:2001 – 13 –
Table 7d – Mechanical stop feature grade
Dimensions Dimensions
μm
Grade Notes
OA OA OD
minimum maximum clearance
A 0,150 mm 0,2 mm
±15 1 and 2
B 0,150 mm 0,35 mm 1 and 2
±40
N 0,150 mm – 1 and 2
X 2 and 3
NOTE 1 The connector alignment feature is a rigid bore.
NOTE 2 Add the grade number to the alignment feature grade number.
NOTE 3 The connector alignment feature is a resilient sleeve.

– 14 – 61754-4 amend. 2 © CEI:2001
X
R H
U
J
T K
C
Y
A’
A
I
AC
AE
L
Rainure de guidage
B
S
Z
Rainure de guidage
V
Projection selon la direction B
Coupe transversale A-A’
OC
Embout
Cible de référence optique
OD
Détail de C – Configuration de l’arrêt
IEC  184/01
Figure 8a – Interface d'embase de dispositif actif monovoie pour fiche de type PC
O
D
P
∅B
AA
AB
BA ∅A
OA
AD
BB
61754-4 Amend. 2 © IEC:2001 – 15 –
X
R H
U J
T K
C
Y
A’
A
I
AC
AE
L
Guide groove
B
S
Z
Guide groove
V
Projected from B direction
Cross-section A-A’
OC
Ferrule
Optional datum target
OD
Detail of C – Mechanical stop feature
IEC  184/01
Figure 8a – Simplex active device receptacle interface for PC connector plug
O
D
P
∅B
AA
AB
BA ∅A
OA
AD
BB
– 16 – 61754-4 amend. 2 © CEI:2001
Tableau 8a – Dimensions de l’interface d’embase de dispositif actif monovoie
pour fiche de type PC
Dimensions
Référence Notes
Minimum Maximum
A Voir tableau 8b
B 4,39 mm 4,79 mm
D 4,9 mm 5,5 mm
H 6,9 mm 7,1 mm 1
I 0,4 mm 0,8 mm
J 5,51 mm 5,90 mm
K 0,06 mm 1,00 mm
L 1,9 mm 2,1 mm
O 2,0 mm 2,2 mm
P 9,0 mm 9,2 mm
R 7,4 mm 7,5 mm
S 1,0 mm 1,1 mm Rayon
T 3,80 mm 4,04 mm
U 5,0 mm 5,3 mm
V 0,6 mm 1,6 mm
AA 27° 33°
AB 0,8 mm 1,0 mm
AC 0,4 mm 0,6 mm Rayon
AD 0,7 mm 0,8 mm
AE 0,4 mm 0,6 mm
BA 5,4 mm 5,6 mm 2
BB 11,0 mm 11,2 mm 2
OA 1, rayon et voir tableau 8d
OC 0 mm 0,15 mm Rayon
OD 1, voir tableau 8d
NOTE 1 Un exemple d’élément d’arrêt mécanique est représenté à la figure 8a. Un élément d’arrêt mécanique
est nécessaire pour aligner l’extrémité de la fibre avec la cible de référence optique. Compte tenu des variations
de la géométrie de l’extrémité de l’embout, un dispositif permettant un arrêt de référence mécanique est exigé
pour tous les types. Il convient que l’élément d’arrêt mécanique incorporé dans la référence soit capable de
maintenir la cible de référence optique à la fois de la fibre et de l’embase dans les limites des tolérances
spécifiées au tableau 8d en fonction de l’application.
NOTE 2 Il peut s’agir d’une structure telle qu’elle est représentée par la ligne en pointillés à la figure 8a.

61754-4 Amend. 2 © IEC:2001 – 17 –
Table 8a – Dimensions of the simplex active device receptacle interface
for PC connector plug
Dimensions
Reference Notes
Minimum Maximum
A See table 8b
B 4,39 mm 4,79 mm
D 4,9 mm 5,5 mm
H 6,9 mm 7,1 mm 1
I 0,4 mm 0,8 mm
J 5,51 mm 5,90 mm
K 0,06 mm 1,00 mm
L 1,9 mm 2,1 mm
O 2,0 mm 2,2 mm
P 9,0 mm 9,2 mm
R 7,4 mm 7,5 mm
S 1,0 mm 1,1 mm Radius
T 3,80 mm 4,04 mm
U 5,0 mm 5,3 mm
V 0,6 mm 1,6 mm
AA 27° 33°
AB 0,8 mm 1,0 mm
AC 0,4 mm 0,6 mm Radius
AD 0,7 mm 0,8 mm
AE 0,4 mm 0,6 mm
BA 5,4 mm 5,6 mm 2
BB 11,0 mm 11,2 mm 2
OA 1, radius and see table 8d
OC 0 mm 0,15 mm Radius
OD 1, see table 8d
NOTE 1 An example of a mechanical stop feature is shown in figure 8a. A mechanical stop feature is required in
order to bring the fibre tip to the optical datum target. Due to the ferrule tip geometry variations, some means of
providing a mechanical reference stop for all types is required. The mechanical stop feature incorporated into the
reference should be capable of maintaining the optical datum target of both the fibre and the receptacle within the
clearances specified in table 8d depending upon the application.
NOTE 2 This may be a structure as shown by a dashed line shown in figure 8a.

– 18 – 61754-4 amend. 2 © CEI:2001
Tableau 8b – Variante d’élément d’alignement
Dimensions
Variante Notes
Minimum Maximum
1 2,500 mm 2,502 mm 1 et 2
2 2,501 mm 2,504 mm 1 et 2
3 2,501 mm 2,510 mm 1 et 2
4 2,501 mm 2,525 mm 1 et 2
5 Manchon élastique, 2 et 3
NOTE 1 L’élément d’alignement du connecteur est un trou rigide.
NOTE 2 Aj
...
