IEC 61754-4:1997

Fibre optic connector interfaces - Part 4: Type SC connector family

Defines the standard interface dimensions for type SC family of connectors which is characterized by a 2,5 mm nominal ferrule diameter and includes a push-pull coupling mechanism which is spring loaded relative to the ferrule in the direction of the optical axis.

Interfaces de connecteurs pour fibres optiques - Partie 4: Famille de connecteurs du type SC

Définit les dimensions d'interfaces standard pour la famille de connecteurs de type SC caractérisée par une ferrule d'un diamètre nominal de 2,5 mm comportant un mécanisme de verrouillage pousser-tirer et une ferrule comprimée par un ressort dans la direction de l'axe optique.

General Information

• Status: Published
• Publication Date: 04-Mar-2002
• ICS: 33.180.20 - Fibre optic interconnecting devices
• Technical Committee: SC 86B - Fibre optic interconnecting devices and passive components
• Current Stage: DELPUB - Deleted Publication
• Start Date: 17-Jul-2013
• Completion Date: 14-Feb-2026

Relations

• Replaces: IEC 60874-19:1995 - Connectors for optical fibres and cables - Part 19: Sectional specification for fibre optic connector - Type SC-D(uplex)
• Effective Date: 05-Sep-2023
• Amended By: IEC 61754-4:1997/AMD2:2001 - Amendment 2 - Fibre optic connector interfaces - Part 4: Type SC connector family
• Effective Date: 05-Sep-2023
• Amended By: IEC 61754-4:1997/AMD1:1999 - Amendment 1 - Fibre optic connector interfaces - Part 4: Type SC connector family
• Effective Date: 05-Sep-2023
• Revised: IEC 61754-4:2013 - Fibre optic interconnecting devices and passive components - Fibre optic connector interfaces - Part 4: Type SC connector family
• Effective Date: 05-Sep-2023

Overview

IEC 61754-4:1997 is an international standard issued by the International Electrotechnical Commission (IEC) that specifies the interface dimensions for the Type SC family of fibre optic connectors. This standard defines the mechanical interface and dimensional requirements for SC connectors characterized by a nominal 2.5 mm ferrule diameter and a push-pull coupling mechanism which is spring-loaded relative to the ferrule along the optical axis. Published initially in 1997 and consolidated with amendments in 1999 and 2001, IEC 61754-4 ensures compatibility and interchangeability of SC connectors across manufacturers and systems.

Key Topics

• Interface Dimensions: Precise dimensional specifications for the SC connector plug, adapter, and receptacle are outlined to guarantee mechanical compatibility.
• Connector Design: The SC family features a 2.5 mm diameter cylindrical ferrule and a push-pull coupling mechanism enabling easy and secure mating.
• Duplex and Simplex Interfaces: The standard covers both simplex (single fibre) and duplex (dual fibre) SC connectors, including variations such as angled Physical Contact (PC) connectors.
• Active Device Interfaces: Specifications include interfaces for active optical devices using SC connectors, ensuring standardized connections for device supplier interoperability.
• Mechanical Features: Details on alignment elements, stop features, and spring-loading mechanisms that maintain ferrule positioning accuracy.
• Testing Gauges and Grades: Information on pin gauges, calibers, and grading criteria to assess compliance and quality control of connectors.

Applications

• Telecommunications Networks: SC connectors standardized under IEC 61754-4 are widely used in fibre optic backbone and access networks for high-speed data transmission.
• Data Centers and Enterprise Networks: Ensuring seamless connectivity and interchangeability in network equipment such as switches, servers, and storage devices.
• Broadband and CATV Systems: Deployments requiring reliable optical connector interfaces with consistent mechanical and optical performance.
• Optical Instrumentation: Precision instrument connections benefit from the defined dimensions and connector reliability specified in the standard.
• Industrial and Military Optical Systems: Where ruggedized and standard SC connectors are used under specified mechanical tolerances and performance requirements.

Related Standards

• IEC 61754 Series: This series covers various fibre optic connector families by defining their interface dimensions, such as LC, FC, and ST connectors.
• IEC 61753 Series: Specifies performance and environmental testing for fibre optic interconnecting devices.
• IEC 61300 Series: Covers fibre optic interconnection test methods including insertion loss and return loss measurements.
• ITU-T Recommendations: Complementary standards and recommendations from the International Telecommunication Union on optical fibre connectors and interfaces.
• ANSI/TIA-604 (FOCIS): North American standards that map closely to IEC connector interface specifications including SC connectors.

Summary

IEC 61754-4:1997 is an essential standard for standardizing the mechanical interface of SC fibre optic connectors. By defining and maintaining strict dimensional and mechanical parameters, it supports global interoperability and quality assurance in fibre optic communications. The SC connector family’s simple push-pull design and 2.5 mm ferrule diameter have made it a prominent choice worldwide, underpinning critical infrastructure in telecommunications, data networks, and industrial applications. Adherence to IEC 61754-4 ensures consistent connector performance, simplified installation, and compatibility across diverse fibre optic systems.

Standards Content (Sample)

NORME
CEI
INTERNATIONALE
IEC
61754-4
INTERNATIONAL
Première édition
STANDARD
First edition
1997-01
Interfaces de connecteurs pour fibres optiques –
Partie 4:
Famille de connecteurs du type SC
Fibre optic connector interfaces –
Part 4:
Type SC connector family
Numéro de référence
Reference number
CEI/IEC 61754-4: 1997

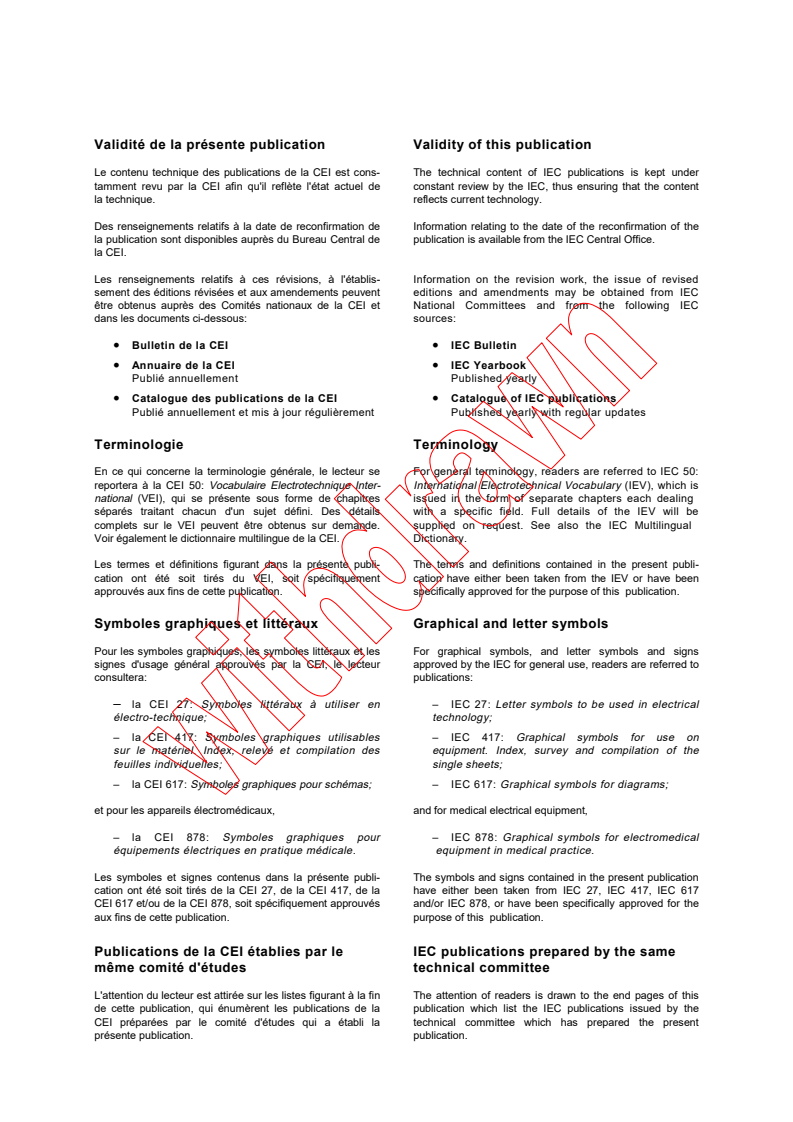

Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est cons- The technical content of IEC publications is kept under
tamment revu par la CEI afin qu'il reflète l'état actuel de constant review by the IEC, thus ensuring that the content
la technique. reflects current technology.
Des renseignements relatifs à la date de reconfirmation de Information relating to the date of the reconfirmation of the
la publication sont disponibles auprès du Bureau Central de publication is available from the IEC Central Office.
la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised
sement des éditions révisées et aux amendements peuvent editions and amendments may be obtained from IEC
être obtenus auprès des Comités nationaux de la CEI et National Committees and from the following IEC
dans les documents ci-dessous: sources:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Publié annuellement Published yearly
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
Terminologie Terminology
En ce qui concerne la terminologie générale, le lecteur se For general terminology, readers are referred to IEC 50:
reportera à la CEI 50: Vocabulaire Electrotechnique Inter- International Electrotechnical Vocabulary (IEV), which is
national (VEI), qui se présente sous forme de chapitres issued in the form of separate chapters each dealing
séparés traitant chacun d'un sujet défini. Des détails with a specific field. Full details of the IEV will be
complets sur le VEI peuvent être obtenus sur demande. supplied on request. See also the IEC Multilingual
Voir également le dictionnaire multilingue de la CEI. Dictionary.
Les termes et définitions figurant dans la présente publi- The terms and definitions contained in the present publi-
cation ont été soit tirés du VEI, soit spécifiquement cation have either been taken from the IEV or have been
approuvés aux fins de cette publication. specifically approved for the purpose of this publication.
Symboles graphiques et littéraux Graphical and letter symbols
Pour les symboles graphiques, les symboles littéraux et les For graphical symbols, and letter symbols and signs
signes d'usage général approuvés par la CEI, le lecteur approved by the IEC for general use, readers are referred to
consultera: publications:
– la CEI 27: Symboles littéraux à utiliser en – IEC 27: Letter symbols to be used in electrical
électro-technique; technology;
– la CEI 417: Symboles graphiques utilisables – IEC 417: Graphical symbols for use on
sur le matériel. Index, relevé et compilation des equipment. Index, survey and compilation of the
feuilles individuelles; single sheets;
– la CEI 617: Symboles graphiques pour schémas; – IEC 617: Graphical symbols for diagrams;
et pour les appareils électromédicaux, and for medical electrical equipment,
– la CEI 878: Symboles graphiques pour – IEC 878: Graphical symbols for electromedical
équipements électriques en pratique médicale. equipment in medical practice.
Les symboles et signes contenus dans la présente publi- The symbols and signs contained in the present publication
cation ont été soit tirés de la CEI 27, de la CEI 417, de la have either been taken from IEC 27, IEC 417, IEC 617
CEI 617 et/ou de la CEI 878, soit spécifiquement approuvés and/or IEC 878, or have been specifically approved for the
aux fins de cette publication. purpose of this publication.
Publications de la CEI établies par le IEC publications prepared by the same
même comité d'études technical committee
L'attention du lecteur est attirée sur les listes figurant à la fin The attention of readers is drawn to the end pages of this
de cette publication, qui énumèrent les publications de la publication which list the IEC publications issued by the
CEI préparées par le comité d'études qui a établi la technical committee which has prepared the present
présente publication. publication.

NORME CEI
INTERNATIONALE
IEC
61754-4
INTERNATIONAL
Première édition
STANDARD
First edition
1997-01
Interfaces de connecteurs pour fibres optiques –
Partie 4:
Famille de connecteurs du type SC
Fibre optic connector interfaces –
Part 4:
Type SC connector family
 IEC 1997 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni utilisée No part of this publication may be reproduced or utilized in
sous quelque forme que ce soit et par aucun procédé, électronique any form or by any means, electronic or mechanical, including
ou mécanique, y compris la photocopie et les microfilms, sans photocopying and microfilm, without permission in writing from
l'accord écrit de l'éditeur. the publisher
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] IEC web site http: //www.iec.ch
e-mail: [e-mail]
CODE PRIX
Commission Electrotechnique Internationale
K
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61754-4 © CEI:1997

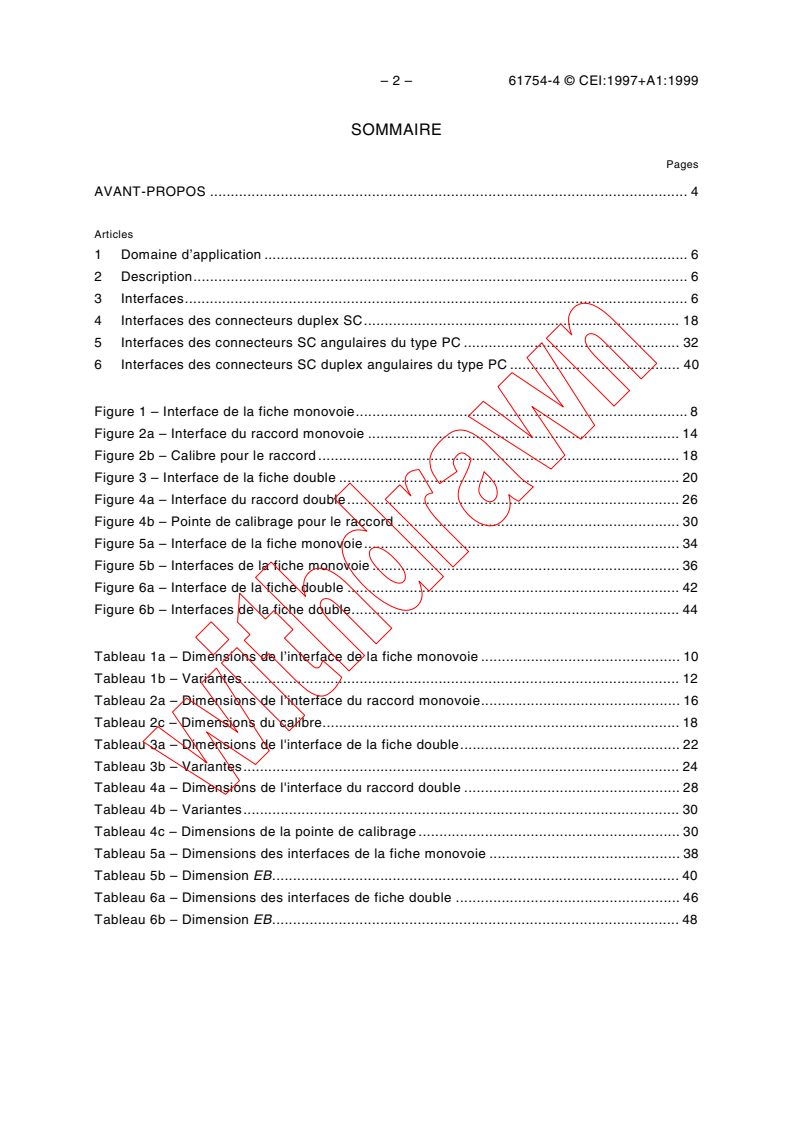

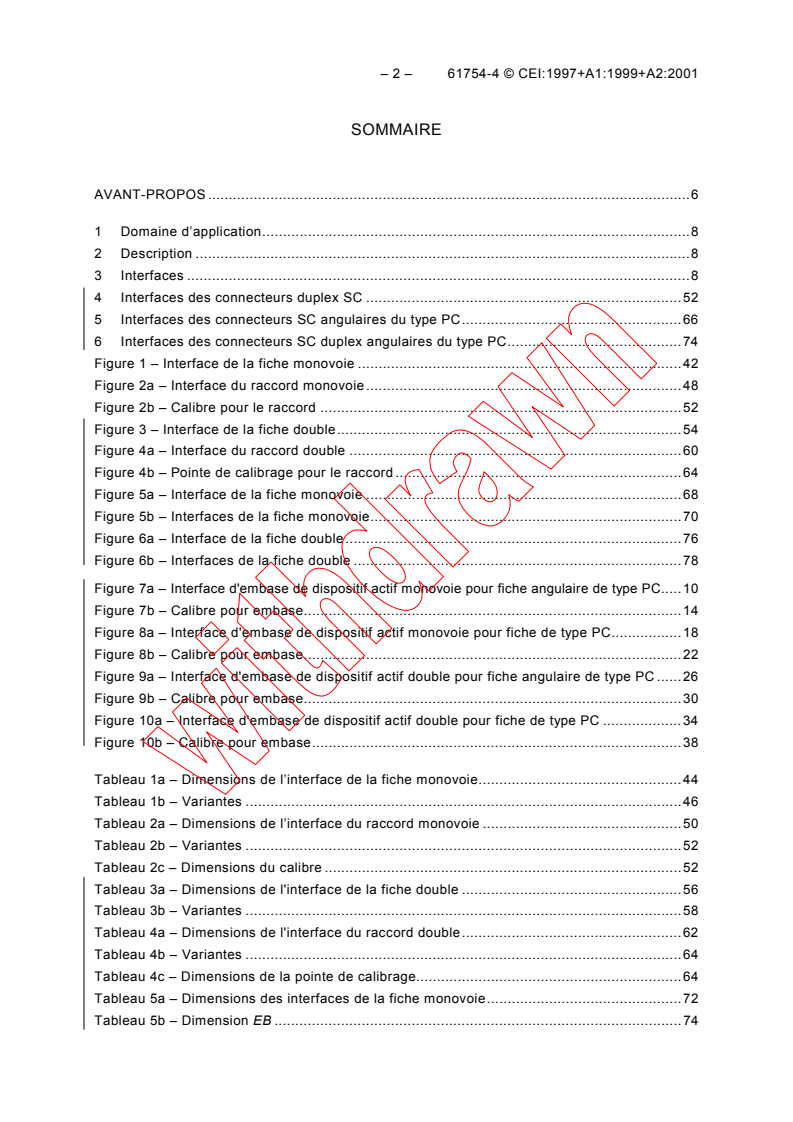

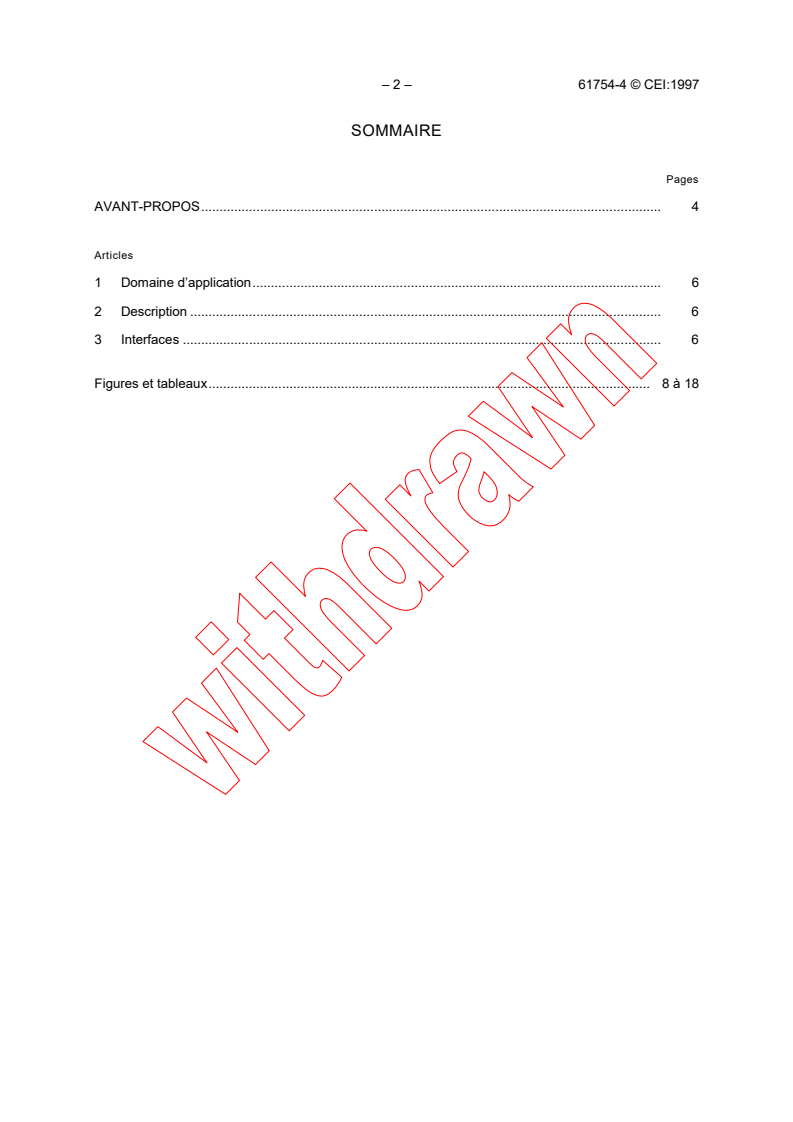

SOMMAIRE
Pages
AVANT-PROPOS. 4
Articles
1 Domaine d’application. 6
2 Description . 6
3 Interfaces . 6
Figures et tableaux. 8 à 18

61754-4 © IEC:1997 – 3 –
CONTENTS
Page
FOREWORD . 5
Clause
1 Scope . 7
2 Description . 7
3 Interfaces . 7
Figures and tables. 9 to 19

– 4 – 61754-4 © CEI:1997
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
_________
INTERFACES DE CONNECTEURS POUR FIBRES OPTIQUES –
Partie 4: Famille de connecteurs du type SC
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes Internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 1754-4 a été établie par le sous-comité 86B: Dispositifs
d'interconnexion et composants passifs à fibres optiques, du comité d'études 86 de la CEI:
Fibres optiques.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
86B/882/FDIS 86B/928/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.

61754-4 © IEC:1997 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
_________
FIBRE OPTIC CONNECTOR INTERFACES −
Part 4: Type SC connector family
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
o
...

NORME CEI
INTERNATIONALE IEC
61754-4
INTERNATIONAL
Edition 1.1
STANDARD
2000-05
Edition 1:1997 consolidée par l'amendement 1:1999
Edition 1:1997 consolidated with amendment 1:1999
Interfaces de connecteurs
pour fibres optiques –
Partie 4:
Famille de connecteurs du type SC
Fibre optic connector interfaces –
Part 4:
Type SC connector family
Numéro de référence
Reference number
CEI/IEC 61754-4:1997+A1:1999

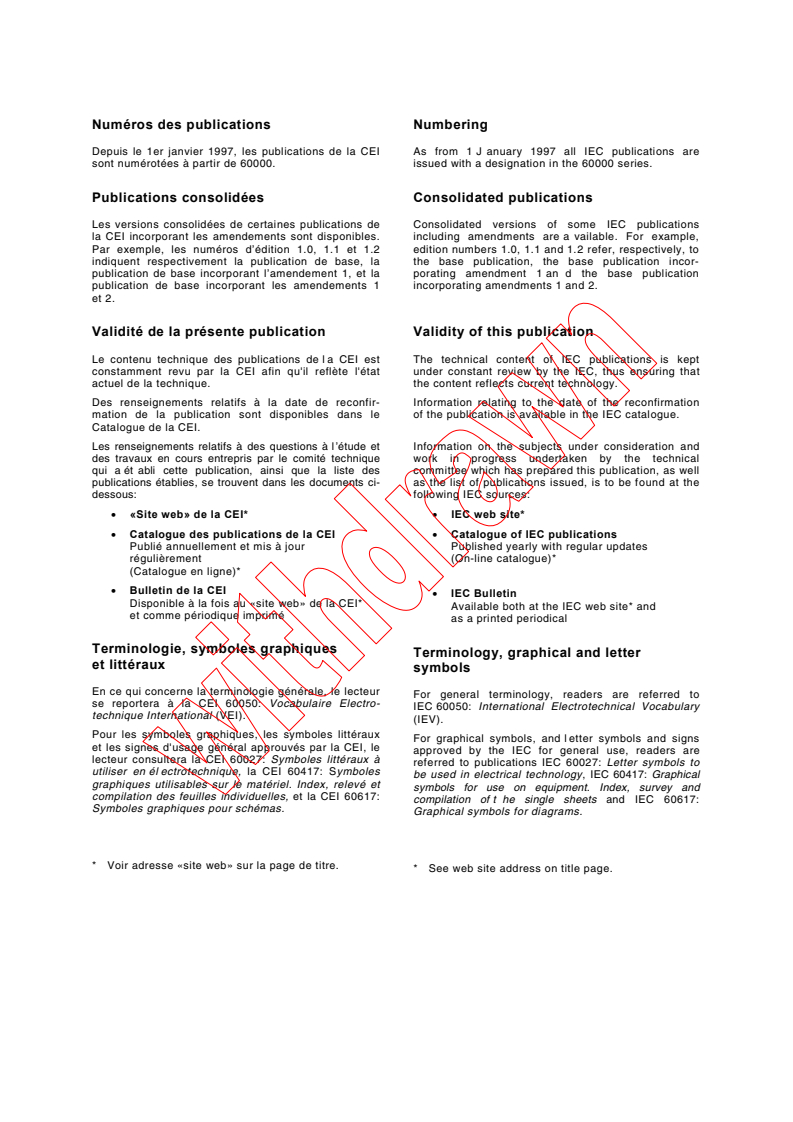

Numéros des publications Numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 J anuary 1997 all IEC publications are
sont numérotées à partir de 60000. issued with a designation in the 60000 series.
Publications consolidées Consolidated publications
Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are a vailable. For example,
Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication incor-
publication de base incorporant l’amendement 1, et la porating amendment 1 an d the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.
et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. the content reflects current technology.
Des renseignements relatifs à la date de reconfir- Information relating to the date of the reconfirmation
mation de la publication sont disponibles dans le of the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a ét abli cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour Published yearly with regular updates
régulièrement (On-line catalogue)*
(Catalogue en ligne)*
• Bulletin de la CEI
• IEC Bulletin
Disponible à la fois au «site web» de la CEI*
Available both at the IEC web site* and
et comme périodique imprimé
as a printed periodical
Terminologie, symboles graphiques
Terminology, graphical and letter
et littéraux
symbols
En ce qui concerne la terminologie générale, le lecteur
For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro-
IEC 60050: International Electrotechnical Vocabulary
technique International (VEI).
(IEV).
Pour les symboles graphiques, les symboles littéraux
For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le
approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à
referred to publications IEC 60027: Letter symbols to
utiliser en él ectrotechnique, la CEI 60417: Symboles
be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et
symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617:
compilation of t he single sheets and IEC 60617:
Symboles graphiques pour schémas.
Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre.
* See web site address on title page.

NORME CEI
INTERNATIONALE IEC
61754-4
INTERNATIONAL
Edition 1.1
STANDARD
2000-05
Edition 1:1997 consolidée par l'amendement 1:1999
Edition 1:1997 consolidated with amendment 1:1999
Interfaces de connecteurs
pour fibres optiques –
Partie 4:
Famille de connecteurs du type SC
Fibre optic connector interfaces –
Part 4:
Type SC connector family
 IEC 2000 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
CH
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61754-4 © CEI:1997+A1:1999
SOMMAIRE
Pages
AVANT-PROPOS . 4
Articles
1 Domaine d’application . 6
2 Description. 6
3 Interfaces. 6
4 Interfaces des connecteurs duplex SC. 18
5 Interfaces des connecteurs SC angulaires du type PC . 32
6 Interfaces des connecteurs SC duplex angulaires du type PC . 40
Figure 1 – Interface de la fiche monovoie. 8
Figure 2a – Interface du raccord monovoie . 14
Figure 2b – Calibre pour le raccord . 18
Figure 3 – Interface de la fiche double . 20
Figure 4a – Interface du raccord double. 26
Figure 4b – Pointe de calibrage pour le raccord . 30
Figure 5a – Interface de la fiche monovoie. 34
Figure 5b – Interfaces de la fiche monovoie . 36
Figure 6a – Interface de la fiche double . 42
Figure 6b – Interfaces de la fiche double. 44
Tableau 1a – Dimensions de l’interface de la fiche monovoie . 10
Tableau 1b – Variantes. 12
Tableau 2a – Dimensions de l’interface du raccord monovoie. 16
Tableau 2c – Dimensions du calibre. 18
Tableau 3a – Dimensions de l'interface de la fiche double. 22
Tableau 3b – Variantes. 24
Tableau 4a – Dimensions de l'interface du raccord double . 28
Tableau 4b – Variantes. 30
Tableau 4c – Dimensions de la pointe de calibrage . 30
Tableau 5a – Dimensions des interfaces de la fiche monovoie . 38
Tableau 5b – Dimension EB. 40
Tableau 6a – Dimensions des interfaces de fiche double . 46
Tableau 6b – Dimension EB. 48

61754-4 © IEC:1997+A1:1999 – 3 –
CONTENTS
Page
FOREWORD . 5
Clause
1 Scope . 7
2 Description. 7
3 Interfaces. 7
4 SC duplex connector interfaces . 19
5 SC angled PC connector interfaces . 33
6 SC angled PC duplex connector interfaces . 41
Figure 1 – Simplex plug connector interface. 9
Figure 2a – Simplex adaptor connector interface. 15
Figure 2b – Pin gauge for adaptor. 19
Figure 3 – Duplex plug connector interface . 21
Figure 4a – Duplex adaptor connector interface . 27
Figure 4b – Pin gauge for adaptor. 31
Figure 5a – Simplex plug connector interface. 35
Figure 5b – Simplex plug connector interfaces . 37
Figure 6a – Duplex plug connector interface . 43
Figure 6b – Duplex plug connector interfaces. 45
Table 1a – Dimensions of the simplex plug connector interface . 11
Table 1b – Grade. 13
Table 2a – Dimensions of the simplex adapter connector interface. 17
Table 2b – Grade. 19
Table 2c – Pin gauge dimensions . 19
Table 3a – Dimensions of the duplex plug connector interface. 23
Table 3b – Grade. 25
Table 4a – Dimensions of the duplex adaptor connector interface . 29
Table 4b – Grade. 31
Table 4c – Pin gauge dimensions . 31
Table 5a – Dimensions of the simplex plug connector interfaces . 39
Table 5b – Dimension EB . 41
Table 6a – Dimensions of the duplex plug connector interfaces. 47
Table 6b – Dimension EB . 49

– 4 – 61754-4 © CEI:1997+A1:1999
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
INTERFACES DE CONNECTEURS POUR FIBRES OPTIQUES –
Partie 4: Famille de connecteurs du type SC
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour obj et de
favoriser la coopération internationale pour t outes les questions de norm alisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CE I collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de rec ommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de l a CEI et la norme nationale ou régi onale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propri été intellectuelle ou de droi ts analogues. La CE I ne s aurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61754-4 a été établie par le s ous-comité 86B: Dis positifs
d'interconnexion et composants passifs à fibres optiques, du comité d'études 86 de la CEI:
Fibres optiques.
La présente version consolidée de la CEI 61754- 4 est issue de la première édition (1997)
[documents 86B/882/FDIS et 86B/928/RVD] et de s on amendement 1 (1999) [documents
86B/1200/FDIS et 86B/1235/RVD].
Elle porte le numéro d'édition 1.1.
Une ligne ver ticale dans la m arge indique où la public ation de bas e a été modifiée par
l'amendement 1.
61754-4 © IEC:1997+A1:1999 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
_________
FIBRE OPTIC CONNECTOR INTERFACES –
Part 4: Type SC connector family
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The obj ect of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any I EC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governm ental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreem ent between the two
organizations.
2) The formal decisions or agreem ents of the IEC on t echnical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or gui des and t hey are ac cepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regi onal standards. Any
divergence between the IEC Standard and t he corresponding national or regi onal standard shall be c learly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered res ponsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61754-4 has been pr epared by subcommittee 86B: F ibre optic
interconnecting devices and passive components, of IEC technical committee 86: Fibre optics.
This consolidated version of IEC 61754- 4 is based on the f irst edition ( 1997) [documents
86B/882/FDIS and 86B/928/RVD] and its amendment 1 (1999) [documents 86B/1200/FDIS and
86B/1235/RVD].
It bears the edition number 1.1.
A vertical line in the m argin shows where the bas e publication has been m odified by
amendment 1.
– 6 – 61754-4 © CEI:1997+A1:1999
INTERFACES DE CONNECTEURS POUR FIBRES OPTIQUES –
Partie 4: Famille de connecteurs de type SC
1 Domaine d’application
La présente partie de la CEI 61754 définit les dimensions d’interfaces standard pour la famille
de connecteurs de type SC.
2 Description
Le connecteur à la base de la famille de connecteurs du type SC est une fiche de connecteur
monovoie caractérisée par une ferrule d’un diam ètre nominal de 2,5 m m. Il c omporte un
mécanisme de verrouillage pousser-tirer et une f errule comprimée par un r essort dans la
direction de l’ax e optique. La f iche a une c lavette mâle unique qui peut être utilisée pour
orienter et limiter la rotation relative entre le connecteur et le c omposant avec lequel il es t
accouplé. Le mécanisme d’alignement optique du connecteur est du style «bague élastique».
3 Interfaces
Cette norme comprend les interfaces standard suivantes:
Interface 4-1: interface de la fiche monovoie – pousser/tirer, PC
Interface 4-2: interface du raccord monovoie – pousser/tirer
La fiche monovoie a une f errule ayant un polis sage sphérique en ex tremité; elle per met
d’obtenir un contact physique (PC).
Les interfaces suivantes sont intermariables:
L’interface 4-1 s’accouple avec l’interface 4-2.

61754-4 © IEC:1997+A1:1999 – 7 –
FIBRE OPTIC CONNECTOR INTERFACES –
Part 4: Type SC connector family
1 Scope
This part of IEC 61754 def ines the s tandard interface dimensions for type SC f amily of
connectors.
2 Description
The parent connector for the type SC connector family is a single position plug connector which
is characterized by a 2,5 m m nominal ferrule diameter. It inc ludes a pus h-pull coupling
mechanism which is spring loaded relative to the ferrule in the direction of the optical axis. The
plug has a single male key which may be used to orient and limit the relative position between
the connector and the component to which it is mated. The optical alignment mechanism of the
connector is of a resilient sleeve style.
3 Interfaces
This standard contains the following standard interfaces:
Interface 4-1: simplex plug connector interface – push/pull, PC
Interface 4-2: simplex adaptor connector interface – push/pull
The simplex plug has a ferrule with a spherical polished ferrule endface, and realizes physical
contact (PC).
The following interfaces are intermateable:
Interface 4-1 mates with Interface 4-2.

– 8 – 61754-4 © CEI:1997+A1:1999
Figure 1 – Interface de la fiche monovoie

61754-4 © IEC:1997+A1:1999 – 9 –
Figure 1 – Simplex plug connector interface

– 10 – 61754-4 © CEI:1997+A1:1999
Tableau 1a – Dimensions de l’interface de la fiche monovoie
Dimensions
Référence mm Notes
Minimum Maximum
A 1, voir tableau 1b
B 4,80 4,90
C 6,80 7,40
D 4,90 5,30
E 6,70 6,80
19º 23°
F
G 25º 35°
H 7,15 7,50 2
I 0,80 1,20
J 5,30 5,50
K –0,1 0,05 3
L 2,11 2,50 4
M 2,0 2,80 4 et 5
N 6,60 6,80
O 1,60 1,80
P 8,89 8,99
Q 0,80 1,0
R 7,29 7,39
0,80 0,90 Rayon
S
T 4,05 4,15
U 5,40 5,60
V 00,50 4
BC 0° 0,5° Chanfrein à 45 degrés
BF 10 25 Rayon, 6
BG Diamètre, voir tableau 1b
BI 25° 35°
NOTE 1 Un rayon ou un chanfrein est autorisé à une distance maximale de 1,2 mm de
l’extrémité de la ferrule.
NOTE 2 La dimension H correspond à une ex trémité de fiche non accouplée. Cette
extrémité peut se déplacer sous l’effet d’une compression axiale lors du contact direct
entre faces, ainsi la dimension H est variable. La force de compression de la ferrule doit
être comprise entre 7,8 N et 11,8 N lorsque la dimension H est de 7 mm ± 0,1 mm.
NOTE 3 Une valeur négative de cette dimension signifie que le lamage intérieur est à
gauche du plan de référence X.
NOTE 4 La bague d’accouplement peut bouger à droi te et à gauche. Ces dimensions
sont données pour une bague d’accouplement en position extrême à droite.
NOTE 5 La dimension M peut être négative quand la bague d’accouplement est en
position extrême à gauche.
NOTE 6 L’excentricité du sommet du polissage sphérique doit être inférieur à 50 µm.

61754-4 © IEC:1997+A1:1999 – 11 –
Table 1a – Dimensions of the simplex plug connector interface
Reference Dimensions Notes
mm
Minimum Maximum
A 1, see table 1b
B 4,80 4,90
C 6,80 7,40
D 4,90 5,30
E 6,70 6,80
19º 23°
F
G 25º 35°
H 7,15 7,50 2
I 0,80 1,20
J 5,30 5,50
K –0,1 0,05 3
L 2,11 2,50 4
M 2,0 2,80 4 and 5
N 6,60 6,80
O 1,60 1,80
P 8,89 8,99
Q 0,80 1,0
R 7,29 7,39
0,80 0,90 Radius
S
T 4,05 4,15
U 5,40 5,60
V 00,50 4
BC 0° 0,5° 45 degree chamfer
BF 10 25 Radius, 6
BG Diameter, see table 1b
BI 25° 35°
NOTE 1 A chamfer or radius is allowed to a maximum depth of 1,2 mm from the ferrule
endface.
NOTE 2 Dimension H is given for plug endface when not mated. It is movable by a
certain axial compression force, with direct contacting endfaces, and therefore dimension
H is variable. Ferrule compression force shall be 7,8 N to 11,8 N when the dimension H is
7 mm ± 0,1 mm.
NOTE 3 The negative dimension refers that the position of the inside bottom plane is
left-direction relative to the plane defined as X.
NOTE 4 Coupling sleeve shall be m ovable toward right and l eft direction. These
dimensions are given when the coupling sleeve is moved in its most right-direction
position
NOTE 5 Dimension M should be below 0 mm, when a coupling sleeve is moved to its
most left-direction position.
NOTE 6 Dome eccentricity of the spherical polished endface shall be less than 50 μm.

– 12 – 61754-4 © CEI:1997+A1:1999
Tableau 1b – Variantes
Dimensions
mm
Référence Notes
ABG
Minimum Maximum Minimum Maximum
1 2,4985 2,4995 1,75 2,26 Voir note
2 2,4980 2,5000 1,75 2,26 "
3 2,4985 2,4995 1,90 2,2 "
4 2,4980 2,5000 1,90 2,2 "
5 2,497 2,500 1,75 2,26 "
6 2,497 2,500 1,90 2,2 "
7 2,494 2,500 1,90 2,2 "
NOTE Ajouter le numéro de la variante au numéro de référence de l’interface.

61754-4 © IEC:1997+A1:1999 – 13 –
Table 1b – Grade
Dimensions
mm
Reference Notes
ABG
Minimum Maximum Minimum Maximum
1 2,4985 2,4995 1,75 2,26 See note
2 2,4980 2,5000 1,75 2,26 "
3 2,4985 2,4995 1,90 2,2 "
4 2,4980 2,5000 1,90 2,2 "
5 2,497 2,500 1,75 2,26 "
6 2,497 2,500 1,90 2,2 "
7 2,494 2,500 1,90 2,2 "
NOTE Add the grade number to the interface reference number.

– 14 – 61754-4 © CEI:1997+A1:1999
Figure 2a – Interface du raccord monovoie

61754-4 © IEC:1997+A1:1999 – 15 –
Figure 2a – Simplex adaptor connector interface

– 16 – 61754-4 © CEI:1997+A1:1999
Tableau 2a – Dimensions de l’interface du raccord monovoie
Dimensions
Référence mm Notes
Minimum Maximum
A Voir tableau 2b
B 4,69 4,79
D 4,9 5,5
H 6,9 7,1
I 0,4 0,8
5,51 5,90
J
0,06 1,00
K
L 1,9 2,1
O 2,0 2,2
P 9,00 9,10
R 7,40 7,50
S 1,0 1,1 Rayon
T 3,80 4,04
U 5,0 5,3
V 0,6 1,6
AA 27° 33°
AB 0,9 1,0
AC 0,4 0,6 Rayon
0,7 0,8
AD
AE 0,4 0,6
AI 2,7 2,8
BA 5,4 5,6 Voir note
BB 10,8 11,2 Voir note
NOTE Peut avoir l’allure indiquée en pointillé en figure 2a.

61754-4 © IEC:1997+A1:1999 – 17 –
Table 2a – Dimensions of the simplex adapter connector interface
Dimensions
Reference mm Notes
Minimum Maximum
A See table 2b
B 4,69 4,79
D 4,9 5,5
H 6,9 7,1
I 0,4 0,8
5,51 5,90
J
0,06 1,00
K
L 1,9 2,1
O 2,0 2,2
P 9,00 9,10
R 7,40 7,50
S 1,0 1,1 Radius
T 3,80 4,04
U 5,0 5,3
V 0,6 1,6
AA 27° 33°
AB 0,9 1,0
AC 0,4 0,6 Radius
0,7 0,8
AD
AE 0,4 0,6
AI 2,7 2,8
BA 5,4 5,6 See note
BB 10,8 11,2 See note
NOTE It may be of a s tructure as shown by an al ternate long and s hort dash line
shown in figure 2a.
– 18 – 61754-4 © CEI:1997+A1:1999
Tableau 2b – Variantes
Dimensions
Référence mm Notes
Minimum Maximum
1 Bague élastique, 1 et 2
NOTE 1 L’élément d’alignement du connecteur est une bague él astique. Cet élément
doit pouvoir recevoir un c alibre jusqu’au centre du rac cord avec une force comprise
entre 2 N et 5,9 N, cette insertion étant réalisée alors qu’un autre calibre est déjà inséré
de l’autre coté. Le centre du raccord est défini par la position droite de la dimension H.
NOTE 2 Ajouter le numéro de la variante au numéro de référence de l’interface.
Figure 2b – Calibre pour le raccord
Tableau 2c – Dimensions du calibre
Référence Dimensions Notes
mm
Minimum Maximum
CK 2,4985 2,4995 Rugosité de la surface
Variante N4 (0,2 µm de rayon)
CL 2,8 4,8
CN 715
4 Interfaces des connecteurs duplex SC
Les interfaces normalisées contenues dans le présent article sont les suivantes:
– interface 61754-4-3: interface de la fiche double – pousser/tirer, PC;
– interface 61754-4-4: interface du raccord double – pousser/tirer.
La fiche double de l'inter face 61754-4-3 a des embouts ayant un polis sage sphérique en
extrémité et permet d'obtenir un contact physique (PC).
Les interfaces normalisées suivantes sont interconnectables. Cependant, on doit noter que,
pour respecter la désignation des performances optiques, toute fiche doit être connectée à une
fiche correspondante dont l'extrémité de l’embout est polie de la même manière.

61754-4 © IEC:1997+A1:1999 – 19 –
Table 2b – Grade
Dimensions
Reference mm Notes
Minimum Maximum
1 Resilient sleeve, 1 and 2
NOTE 1 The connector alignment feature is a resilient sleeve. The feature shall accept
a gauge pin to the centre of the adaptor with a force of 2 N to 5,9 N under the condition
that another gauge pin is inserted into the feature from the other side. The centre of the
adaptor is defined by the right side position of the dimension H.
NOTE 2 Add the grade number to the interface reference number.
Figure 2b – Pin gauge for adaptor
Table 2c – Pin gauge dimensions
Dimensions
mm
Reference Notes
Minimum Maximum
CK 2,4985 2,4995 Surface roughness
Grade N4 (0,2 µm radius)
CL 2,8 4,8
CN 715
4 SC duplex connector interfaces
The standard interfaces contained in this clause are the following:
– interface 61754-4-3: duplex plug connector interface – push/pull, PC;
– interface 61754-4-4: duplex adaptor connector interface – push/pull.
The duplex plug connector of interface 61754-4-3 has ferrules with a s pherically polished
ferrule endface, and realises physical contact (PC).
The following standard interfaces are intermateable. It, however, shall be noted that in order to
obtain the designated optical performance, any plug shall be connected to a counterpart plug
whose ferrule end is polished to the same condition.

– 20 – 61754-4 © CEI:1997+A1:1999
Fiches (condition de polissage) Raccords
Interface 61754-4-2 Interface 61754-4-4
Interface 61754-4-1(PC) Accouplement Accouplement
Interface 61754-4-3(PC) Pas d'accouplement Accouplement
IEC  850/99
Figure 3 – Interface de la fiche double

61754-4 © IEC:1997+A1:1999 – 21 –
Plugs (polishing condition) Adaptors
Interface 61754-4-2 Interface 61754-4-4
Interface 61754-4-1(PC) Mate Mate
Interface 61754-4-3(PC) Not mate Mate
IEC  850/99
Figure 3 – Duplex plug connector interface

– 22 – 61754-4 © CEI:1997+A1:1999
Tableau 3a – Dimensions de l'interface de la fiche double
Dimensions
Référence mm Notes
Minimum Maximum
A 1, voir tableau 3b
B 4,80 4,90
C 6,80 7,40
D 4,90 5,30
E 6,70 6,80
F 19° 23°
G 25° 35°
H 7,15 7,50 2
I 0,80 1,20
J 5,30 5,50
K – 0,05 3
2,11 2,50 4
L
M 2,0 2,80 4 et 5
N 6,60 6,80
O 1,60 1,80
P 8,79 8,89 6
Q 0,80 1,00
R 7,29 7,39
S 0,80 0,90 Rayon
T 4,05 4,15
U 5,40 5,60
V 0 0,5 4
BC 0 0,5 chanfrein à 45 degrés
10 25 Rayon, 7
BF
– – Diamètre, voir tableau 3b
BG
BI 25° 35°
DB –– 8, 9
DD 7,00 –
NOTE 1 Un chanfrein ou un rayon es t autorisé à une di stance maximale de 1,2 mm de l'extrémité de
l’embout.
NOTE 2 La dimension H correspond à une ex trémité de fiche non accouplée. Cette extrémité peut se
déplacer sous l'effet d'une compression axiale lors du contact direct entre faces, ainsi la dimension H est
variable. La force de c ompression de l ’embout doit être comprise entre 7,8 N et 11,8 N l orsque la
dimension H est de 7 mm ± 0,1 mm.
NOTE 3 Une valeur négative de cette dimension signifie que le lamage intérieur est à gauche du plan de
référence.
NOTE 4 – Le boîtier de déverrouillage doit pouvoir être déplacé à droite et à gauche. Ces dimensions sont
données pour le boîtier de déverrouillage en position extrême à droite.
NOTE 5 Il convient que l a dimension M soit inférieure à 0 m m pour le boî tier de déverrouillage en
position extrême à gauche.
NOTE 6 Il est permis que le boî tier de dév errouillage soit un manchon rigide. Lorsque deux fiches
monovoies sont retenues ensemble par un manchon souple, la dimension P doit être comprise entre
8,89 mm et 8,99 mm.
NOTE 7 La dimension BF doit être mesurée sur un diamètre de 0,25 mm atour de l’axe de l’embout. Il
convient que l'excentricité du dôme de la face terminale ayant un polissage sphérique soit inférieure à 50 μm.
NOTE 8 Il est permis que le boî tier de
...

NORME CEI
INTERNATIONALE IEC
61754-4
INTERNATIONAL
Edition 1.2
STANDARD
2002-03
Edition 1:1997 consolidée par les amendements 1:1999 et 2:2001
Edition 1:1997 consolidated with amendments 1:1999 and 2:2001
Interfaces de connecteurs pour fibres optiques –
Partie 4:
Famille de connecteurs du type SC
Fibre optic connector interfaces –
Part 4:
Type SC connector family
Numéro de référence
Reference number
CEI/IEC 61754-4:1997+A1:1999+A2:2001

Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: [e-mail]
Email: [e-mail]
Tél: [phone]
Tel: [phone]
Fax: [phone]
Fax: [phone]
.
NORME CEI
INTERNATIONALE IEC
61754-4
INTERNATIONAL
Edition 1.2
STANDARD
2002-03
Edition 1:1997 consolidée par les amendements 1:1999 et 2:2001
Edition 1:1997 consolidated with amendments 1:1999 and 2:2001
Interfaces de connecteurs pour fibres optiques –
Partie 4:
Famille de connecteurs du type SC
Fibre optic connector interfaces –
Part 4:
Type SC connector family
 IEC 2002 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
CP
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61754-4 © CEI:1997+A1:1999+A2:2001
SOMMAIRE
AVANT-PROPOS .6
1 Domaine d’application.8
2 Description .8
3 Interfaces .8
4 Interfaces des connecteurs duplex SC .52
5 Interfaces des connecteurs SC angulaires du type PC.66
6 Interfaces des connecteurs SC duplex angulaires du type PC.74
Figure 1 – Interface de la fiche monovoie .42
Figure 2a – Interface du raccord monovoie.48
Figure 2b – Calibre pour le raccord .52
Figure 3 – Interface de la fiche double.54
Figure 4a – Interface du raccord double .60
Figure 4b – Pointe de calibrage pour le raccord .64
Figure 5a – Interface de la fiche monovoie .68
Figure 5b – Interfaces de la fiche monovoie.70
Figure 6a – Interface de la fiche double.76
Figure 6b – Interfaces de la fiche double .78
Figure 7a – Interface d'embase de dispositif actif monovoie pour fiche angulaire de type PC.10
Figure 7b – Calibre pour embase.14
Figure 8a – Interface d'embase de dispositif actif monovoie pour fiche de type PC.18
Figure 8b – Calibre pour embase.22
Figure 9a – Interface d'embase de dispositif actif double pour fiche angulaire de type PC .26
Figure 9b – Calibre pour embase.30
Figure 10a – Interface d'embase de dispositif actif double pour fiche de type PC .34
Figure 10b – Calibre pour embase.38
Tableau 1a – Dimensions de l’interface de la fiche monovoie.44
Tableau 1b – Variantes .46
Tableau 2a – Dimensions de l’interface du raccord monovoie .50
Tableau 2b – Variantes .52
Tableau 2c – Dimensions du calibre .52
Tableau 3a – Dimensions de l'interface de la fiche double .56
Tableau 3b – Variantes .58
Tableau 4a – Dimensions de l'interface du raccord double.62
Tableau 4b – Variantes .64
Tableau 4c – Dimensions de la pointe de calibrage.64
Tableau 5a – Dimensions des interfaces de la fiche monovoie.72
Tableau 5b – Dimension EB .74

61754-4 © IEC:1997+A1:1999+A2:2001 – 3 –
CONTENTS
FOREWORD.7
1 Scope.9
2 Description .9
3 Interfaces .9
4 SC duplex connector interfaces.53
5 SC angled PC connector interfaces.67
6 SC angled PC duplex connector interfaces.75
Figure 1 – Simplex plug connector interface .43
Figure 2a – Simplex adaptor connector interface .49
Figure 2b – Pin gauge for adaptor .53
Figure 3 – Duplex plug connector interface.55
Figure 4a – Duplex adaptor connector interface.61
Figure 4b – Pin gauge for adaptor .65
Figure 5a – Simplex plug connector interface .69
Figure 5b – Simplex plug connector interfaces.71
Figure 6a – Duplex plug connector interface .77
Figure 6b – Duplex plug connector interfaces .79
Figure 7a – Simplex active device receptacle interface for angled PC connector plug.11
Figure 7b – Pin gauge for receptacle .15
Figure 8a – Simplex active device receptacle interface for PC connector plug.19
Figure 8b – Pin gauge for receptacle .23
Figure 9a – Duplex active device receptacle interface for angled PC connector plug .27
Figure 9b – Pin gauge for receptacle .31
Figure 10a – Duplex active device receptacle interface for PC connector plug.35
Figure 10b – Pin gauge for receptacle .39
Table 1a – Dimensions of the simplex plug connector interface .45
Table 1b – Grade .47
Table 2a – Dimensions of the simplex adapter connector interface .51
Table 2b – Grade .53
Table 2c – Pin gauge dimensions .53
Table 3a – Dimensions of the duplex plug connector interface .57
Table 3b – Grade .59
Table 4a – Dimensions of the duplex adaptor connector interface.63
Table 4b – Grade .65
Table 4c – Pin gauge dimensions .65
Table 5a – Dimensions of the simplex plug connector interfaces.73
Table 5b – Dimension EB .75

– 4 – 61754-4 © CEI:1997+A1:1999+A2:2001
Tableau 6a – Dimensions des interfaces de fiche double .80
Tableau 6b – Dimension EB .82
Tableau 7a – Dimensions de l’interface d’embase de dispositif actif monovoie pour fiche
angulaire de type PC.12
Tableau 7b – Variante d’élément d’alignement.14
Tableau 7c – Dimensions du calibre .14
Tableau 7d – Variante d’élément d’arrêt mécanique.16
Tableau 8a – Dimensions de l’interface d’embase de dispositif actif monovoie pour fiche
de type PC .20
Tableau 8b – Variante d’élément d’alignement.22
Tableau 8c – Dimensions du calibre .22
Tableau 8d – Variante d’élément d’arrêt mécanique.24
Tableau 9a – Dimensions de l’interface d’embase de dispositif actif double pour fiche
angulaire de type PC.28
Tableau 9b – Variante d’élément d’alignement.30
Tableau 9c – Dimensions du calibre .30
Tableau 9d – Variante d’élément d’arrêt mécanique.32
Tableau 10a – Dimensions de l’interface d’embase de dispositif actif double pour fiche
de type PC .36
Tableau 10b – Variante de l’élément d’alignement .38
Tableau 10c – Dimensions du calibre .38
Tableau 10d – Variante d’élément d’arrêt mécanique.40

61754-4 © IEC:1997+A1:1999+A2:2001 – 5 –
Table 6a – Dimensions of the duplex plug connector interfaces .81
Table 6b – Dimension EB .83
Table 7a – Dimensions of the simplex active device receptacle interface for angled PC
connector plug .13
Table 7b – Alignment feature grade.15
Table 7c – Pin gauge dimensions .15
Table 7d – Mechanical stop feature grade .17
Table 8a – Dimensions of the simplex active device receptacle interface for PC
connector plug .21
Table 8b – Alignment feature grade.23
Table 8c – Pin gauge dimensions .23
Table 8d – Mechanical stop feature grade .25
Table 9a – Dimensions of the duplex active device receptacle interface for angled PC
connector plug .29
Table 9b – Alignment feature grade.31
Table 9c – Pin gauge dimensions .31
Table 9d – Mechanical stop feature grade .33
Table 10a – Dimensions of the duplex active device receptacle interface for PC
connector plug .37
Table 10b – Alignment feature grade .39
Table 10c – Pin gauge dimensions .39
Table 10d – Mechanical stop feature grade .41

– 6 – 61754-4 © CEI:1997+A1:1999+A2:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
INTERFACES DE CONNECTEURS POUR FIBRES OPTIQUES –
Partie 4: Famille de connecteurs du type SC

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61754-4 a été établie par le sous-comité 86B: Dispositifs
d'interconnexion et composants passifs à fibres optiques, du comité d'études 86 de la CEI:
Fibres optiques.
La présente version consolidée de la CEI 61754-4 comprend la première édition (1997)
[documents 86B/882/FDIS et 86B/928/RVD], son amendement 1 (1999) [documents
86B/1200/FDIS et 86B/1235/RVD] et son amendement 2 (2001) [documents 86B/1447/FDIS et
86B/1500/RVD].
Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à ses amendements; cette version a été préparée par commodité pour l'utilisateur.
Elle porte le numéro d'édition 1.2.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par les
amendements 1 et 2.
Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant 2002. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
61754-4 © IEC:1997+A1:1999+A2:2001 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
FIBRE OPTIC CONNECTOR INTERFACES –
Part 4: Type SC connector family

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61754-4 has been prepared by subcommittee 86B: Fibre optic
interconnecting devices and passive components, of IEC technical committee 86: Fibre optics.
This consolidated version of IEC 61754-4 consists of the first edition (1997) [documents
86B/882/FDIS and 86B/928/RVD], its amendment 1 (1999) [documents 86B/1200/FDIS and
86B/1235/RVD] and its amendment 2 (2001) [documents 86B/1447/FDIS and 86B/1500/RVD].
The technical content is therefore identical to the base edition and its amendments and has
been prepared for user convenience.
It bears the edition number 1.2.
A vertical line in the margin shows where the base publication has been modified by
amendments 1 and 2.
The committee has decided that the contents of the base publication and its amendments will
remain unchanged until 2002. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 61754-4 © CEI:1997+A1:1999+A2:2001
INTERFACES DE CONNECTEURS POUR FIBRES OPTIQUES –
Partie 4: Famille de connecteurs du type SC
1 Domaine d’application
La présente partie de la CEI 61754 définit les dimensions d’interfaces standard pour la famille
de connecteurs de type SC.
2 Description
Le connecteur à la base de la famille de connecteurs du type SC est une fiche de connecteur
monovoie caractérisée par une ferrule d’un diamètre nominal de 2,5 mm. Il comporte un
mécanisme de verrouillage pousser-tirer et une ferrule comprimée par un ressort dans la
direction de l’axe optique. La fiche a une clavette mâle unique qui peut être utilisée pour
orienter et limiter la rotation relative entre le connecteur et le composant avec lequel il est
accouplé. Le mécanisme d’alignement optique du connecteur est du style «bague élastique».
La présente partie de la CEI 61754 définit les dimensions des interfaces standard des
embases de dispositifs actifs pour les connecteurs de type SC. Les embases sont utilisées
pour retenir les connecteurs mâles et maintenir mécaniquement la cible de référence optique
des fiches dans une position définie à l’intérieur des boîtiers d’embases.
3 Interfaces
Cette norme comprend les interfaces standard suivantes:
Interface 4-1: interface de la fiche monovoie – pousser/tirer, PC
Interface 4-2: interface du raccord monovoie – pousser/tirer
Interface 4-X1: interface d’embase de dispositif actif monovoie – pour fiche angulaire de type PC
Interface 4-X2: interface d’embase de dispositif actif monovoie – pour fiche de type PC
Interface 4-X3: interface d’embase de dispositif actif double – pour fiche angulaire de type PC
Interface 4-X4: interface d’embase de dispositif actif double – pour fiche de type PC
La fiche monovoie a une ferrule ayant un polissage sphérique en extremité; elle permet
d’obtenir un contact physique (PC).
Les interfaces suivantes sont intermariables:
L’interface 4-1 s’accouple avec l’interface 4-2.
Interface Interface 4-X1 Interface 4-X2 Interface 4-X3 Interface 4-X4
(monovoie, APC) (monovoie, PC) (double, APC) (double, PC)
Interface 4-1 Pas d’accouplement Accouplement Pas d’accouplement Accouplement
(fiche monovoie, PC)
Interface 4-5 Accouplement Pas d’accouplement Accouplement Pas d’accouplement
(fiche monovoie, APC)
Interface 4-3 Pas d’accouplement Pas d’accouplement Pas d’accouplement Accouplement
(fiche double, PC)
Interface 4-8 Pas d’accouplement Pas d’accouplement Accouplement Pas d’accouplement
(fiche double, APC)
61754-4 © IEC:1997+A1:1999+A2:2001 – 9 –
FIBRE OPTIC CONNECTOR INTERFACES –
Part 4: Type SC connector family
1 Scope
This part of IEC 61754 defines the standard interface dimensions for type SC family of
connectors.
2 Description
The parent connector for the type SC connector family is a single position plug connector which
is characterized by a 2,5 mm nominal ferrule diameter. It includes a push-pull coupling
mechanism which is spring loaded relative to the ferrule in the direction of the optical axis. The
plug has a single male key which may be used to orient and limit the relative position between
the connector and the component to which it is mated. The optical alignment mechanism of the
connector is of a resilient sleeve style.
This part of IEC 61754 defines the standard interface dimensions of active device receptacles
for the type SC connectors. The receptacles are used to retain the connector plug and
mechanically maintain the optical datum target of the plugs at a defined position within the
receptacle housings.
3 Interfaces
This standard contains the following standard interfaces:
Interface 4-1: simplex plug connector interface – push/pull, PC
Interface 4-2: simplex adaptor connector interface – push/pull
Interface 4-X1: simplex active device receptacle interface – for angled PC connector plug
Interface 4-X2: simplex active device receptacle interface – for PC connector plug
Interface 4-X3: duplex active device receptacle interface – for angled PC connector plug
Interface 4-X4: duplex active device receptacle interface – for PC connector plug
The simplex plug has a ferrule with a spherical polished ferrule endface, and realizes physical
contact (PC).
The following interfaces are intermateable:
Interface 4-1 mates with Interface 4-2
Interface Interface 4-X1 Interface 4-X2 Interface 4-X3 Interface 4-X4
(simplex, APC) (simplex, PC) (duplex, APC) (duplex, PC)
Interface 4-1 Not mate Mate Not mate Mate
(simplex plug, PC)
Interface 4-5 Mate Not mate Mate Not mate
(simplex plug, APC)
Interface 4-3 Not mate Not mate Not mate Mate
(duplex plug, PC)
Interface 4-8 Not mate Not mate Mate Not mate
(duplex plug, APC)
– 10 – 61754-4 © CEI:1997+A1:1999+A2:2001
X
R H
U
J
T K
C
Y
A’
A
AC I
AE
L
Rainure de guidage
B
S
Z
Rainure de guidage
V
Projection selon la direction B
Coupe transversale A-A’
OC
Embout
Cible de référence optique
OD
Détail de C – Configuration de l’arrêt IEC  182/01
Figure 7a – Interface d'embase de dispositif actif monovoie pour fiche angulaire de type PC
O
D
P
B
∅
AA
AB
BA ∅A
OA
AD
BB
61754-4 © IEC:1997+A1:1999+A2:2001 – 11 –
X
R H
U
J
T K
C
Y
A’
A
AC I
AE
L
Guide groove
B
S
Z
Guide groove
V
Projected from B direction
Cross-section A-A’
OC
Ferrule
Optional datum target
OD
Detail of C – Mechanical stop feature IEC  182/01
Figure 7a – Simplex active device receptacle interface for angled PC connector plug
O
D
P
B
∅
AA
AB
BA ∅A
OA
AD
BB
– 12 – 61754-4 © CEI:1997+A1:1999+A2:2001
Tableau 7a – Dimensions de l’interface d’embase de dispositif actif monovoie
pour fiche angulaire de type PC
Dimensions
Référence Notes
Minimum Maximum
A Voir tableau 7b
B 4,39 mm 4,79 mm
D 4,9 mm 5,5 mm
6,9 mm 7,1 mm 1
H
0,4 mm 0,8 mm
I
J 5,51 mm 5,90 mm
K 0,06 mm 1,00 mm
L 1,9 mm 2,1 mm
O 2,0 mm 2,2 mm
P 9,0 mm 9,2 mm
R 7,4 mm 7,5 mm
S 1,0 mm 1,1 mm Rayon
T 3,80 mm 4,04 mm
U 5,0 mm 5,3 mm
V 0,6 mm 1,6 mm
AA 27° 33°
0,8 mm 1,0 mm
AB
0,4 mm 0,6 mm Rayon
AC
AD 0,7 mm 0,8 mm
AE 0,4 mm 0,6 mm
BA 5,4 mm 5,6 mm 2
BB 11,0 mm 11,2 mm 2
OA 1, voir tableau 7d
OC 0 mm 0,05 mm Rayon
OD 1, voir tableau 7d
NOTE 1 Un exemple d’élément d’arrêt mécanique est représenté à la figure 7a. Un élément d’arrêt mécanique
est nécessaire pour aligner l’extrémité de la fibre avec la cible de référence optique. Compte tenu des variations
de la géométrie de l’extrémité de l’embout, un dispositif permettant un arrêt de référence mécanique est exigé
pour tous les types. Il convient que l’élément d’arrêt mécanique incorporé dans la référence soit capable de
maintenir la cible de référence optique à la fois de la fibre et de l’embase dans les limites des tolérances
spécifiées au tableau 7d en fonction de l’application.
NOTE 2 Il peut s’agir d’une structure telle qu’elle est représentée par la ligne en pointillés à la figure 7a.

61754-4 © IEC:1997+A1:1999+A2:2001 – 13 –
Table 7a – Dimensions of the simplex active device receptacle interface
for angled PC connector plug
Dimensions
Reference Notes
Minimum Maximum
A See table 7b
B 4,39 mm 4,79 mm
D 4,9 mm 5,5 mm
6,9 mm 7,1 mm 1
H
0,4 mm 0,8 mm
I
J 5,51 mm 5,90 mm
K 0,06 mm 1,00 mm
L 1,9 mm 2,1 mm
O 2,0 mm 2,2 mm
P 9,0 mm 9,2 mm
R 7,4 mm 7,5 mm
S 1,0 mm 1,1 mm Radius
T 3,80 mm 4,04 mm
U 5,0 mm 5,3 mm
V 0,6 mm 1,6 mm
AA 27° 33°
0,8 mm 1,0 mm
AB
0,4 mm 0,6 mm Radius
AC
AD 0,7 mm 0,8 mm
AE 0,4 mm 0,6 mm
BA 5,4 mm 5,6 mm 2
BB 11,0 mm 11,2 mm 2
OA 1, see table 7d
OC 0 mm 0,05 mm Radius
OD 1, see table 7d
NOTE 1 An example of a mechanical stop feature is shown in figure 7a. A mechanical stop feature is required in
order to bring the fibre tip to the optical datum target. Due to the ferrule tip geometry variations, some means of
providing a mechanical reference stop for all types is required. The mechanical stop feature incorporated into the
reference should be capable of maintaining the optical datum target of both the fibre and the receptacle within the
clearances specified in table 7d depending upon the application.
NOTE 2 This may be a structure as shown by a dashed line shown in figure 7a.

– 14 – 61754-4 © CEI:1997+A1:1999+A2:2001
Tableau 7b – Variante d’élément d’alignement
Dimensions
Variante Notes
Minimum Maximum
1 2,500 mm 2,502 mm 1 et 2
2 2,501 mm 2,504 mm 1 et 2
3 2,501 mm 2,510 mm 1 et 2
4 2,501 mm 2,525 mm 1 et 2
5 Manchon élastique, 2 et 3
NOTE 1 L’élément d’alignement du connecteur est un trou rigide.
NOTE 2 Ajouter le numéro de la variante au numéro de référence de l’interface.
NOTE 3 L’élément d’alignement de connecteur est un manchon élastique. L’élément accepte un calibre au
centre de l’embase avec une force de 2,9 N à 5,9 N. Le centre de l’embase est défini par la position du côté
droit de la dimension H. La mesure est réalisée avec un seul calibre.
C ou R
CN
IEC  183/01
Figure 7b – Calibre pour embase
Tableau 7c – Dimensions du calibre
Dimensions
Référence Notes
Minimum Maximum
CK 2,4985 mm 2,4995 mm Degré de rugosité de surface N4 (0,2 μm de rayon)
CL 2,8 mm 4,8 mm
CN 7 mm 15 mm
∅CK
∅CL
61754-4 © IEC:1997+A1:1999+A2:2001 – 15 –
Table 7b – Alignment feature grade
Dimensions
Grade Notes
Minimum Maximum
1 2,500 mm 2,502 mm 1 and 2
2 2,501 mm 2,504 mm 1 and 2
3 2,501 mm 2,510 mm 1 and 2
4 2,501 mm 2,525 mm 1 and 2
5 Resilient sleeve, 2 and 3
NOTE 1 The connector alignment feature is a rigid bore.
NOTE 2 Add the grade number to the interface reference number.
NOTE 3 The connector alignment feature is a resilient sleeve. The feature accepts a gauge pin to the centre
of the receptacle with a force of 2,9 N to 5,9 N. The centre of the receptacle is defined by the right side
position of the dimension H. The measurement is performed using a single gauge pin.
C or R
CN
IEC  183/01
Figure 7b – Pin gauge for receptacle
Table 7c – Pin gauge dimensions
Dimensions
Reference Notes
Minimum Maximum
CK 2,4985 mm 2,4995 mm Surface roughness grade N4 (0,2 μm radius)
CL 2,8 mm 4,8 mm
CN 7 mm 15 mm
∅CK
∅CL
– 16 – 61754-4 © CEI:1997+A1:1999+A2:2001
Tableau 7d – Variante d’élément d’arrêt mécanique
Dimensions Dimensions
μm
Variante Notes
OA OA OD
minimum maximum tolérance
A 0,150 mm 0,2 mm 1 et 2
±15
B 0,150 mm 0,35 mm ±40 1 et 2
N 0,150 mm – 1 et 2
X2 et 3
NOTE 1 L’élément d’alignement de connecteur est un trou rigide.
NOTE 2 Ajouter le numéro de la variante au numéro de la variante d’élément d’alignement.
NOTE 3 L’élément d’alignement de connecteur est un manchon élastique.

61754-4 © IEC:1997+A1:1999+A2:2001 – 17 –
Table 7d – Mechanical stop feature grade
Dimensions Dimensions
μm
Grade Notes
OA OA OD
minimum maximum clearance
A 0,150 mm 0,2 mm 1 and 2
±15
B 0,150 mm 0,35 mm ±40 1 and 2
N 0,150 mm – 1 and 2
X 2 and 3
NOTE 1 The connector alignment feature is a rigid bore.
NOTE 2 Add the grade number to the alignment feature grade number.
NOTE 3 The connector alignment feature is a resilient sleeve.

– 18 – 61754-4 © CEI:1997+A1:1999+A2:2001
X
R H
U
J
T K
C
Y
A’
A
I
AC
AE
L
Rainure de guidage
B
S
Z
Rainure de guidage
V
Projection selon la direction B
Coupe transversale A-A’
OC
Embout
Cible de référence optique
OD
Détail de C – Configuration de l’arrêt
IEC  184/01
Figure 8a – Interface d'embase de dispositif actif monovoie pour fiche de type PC
O
D
P
∅B
AA
AB
BA ∅A
OA
AD
BB
61754-4 © IEC:1997+A1:1999+A2:2001 – 19 –
X
R H
U J
T K
C
Y
A’
A
I
AC
AE
L
Guide groove
B
S
Z
Guide groove
V
Projected from B direction
Cross-section A-A’
OC
Ferrule
Optional datum target
OD
Detail of C – Mechanical stop feature
IEC  184/01
Figure 8a – Simplex active device receptacle interface for PC connector plug
O
D
P
∅B
AA
AB
BA ∅A
OA
AD
BB
– 20 – 61754-4 © CEI:1997+A1:1999+A2:2001
Tableau 8a – Dimensions de l’interface d’embase de dispositif actif monovoie
pour fiche de type PC
Dimensions
Référence Notes
Minimum Maximum
A Voir tableau 8b
B 4,39 mm 4,79 mm
D 4,9 mm 5,5 mm
6,9 mm 7,1 mm 1
H
0,4 mm 0,8 mm
I
J 5,51 mm 5,90 mm
K 0,06 mm 1,00 mm
L 1,9 mm 2,1 mm
O 2,0 mm 2,2 mm
P 9,0 mm 9,2 mm
R 7,4 mm 7,5 mm
S 1,0 mm 1,1 mm Rayon
T 3,80 mm 4,04 mm
U 5,0 mm 5,3 mm
V 0,6 mm 1,6 mm
AA 27° 33°
0,8 mm 1,0 mm
AB
0,4 mm 0,6 mm Rayon
AC
AD 0,7 mm 0,8 mm
AE 0,4 mm 0,6 mm
BA 5,4 mm 5,6 mm 2
BB 11,0 mm 11,2 mm 2
OA 1, rayon et voir tableau 8d
OC 0 mm 0,15 mm Rayon
OD 1, voir tableau 8d
NOTE 1 Un exemple d’élément d’arrêt mécanique est représenté à la figure 8a. Un élément d’arrêt mécanique
est nécessaire pour aligner l’extrémité de la fibre avec la cible de référence optique. Compte tenu des variations
de la géométrie de l’extrémité de l’embout, un dispositif permettant un arrêt de référence mécanique est exigé
pour tous les types. Il convient que l’élément d’arrêt mécanique incorporé dans la référence soit capable de
maintenir la cible de référence optique à la fois de la fibre et de l’embase dans les limites des tolérances
spécifiées au tableau 8d en fonction de l’application.
NOTE 2 Il peut s’agir d’une structure telle qu’elle est représentée par la ligne en pointillés à la figure 8a.

61754-4 © IEC:1997+A1:1999+A2:2001 – 21 –
Table 8a – Dimensions of the simplex active device receptacle interface
for PC connector plug
Dimensions
Reference Notes
Minimum Maximum
A See table 8b
B 4,39 mm 4,79 mm
D 4,9 mm 5,5 mm
6,9 mm 7,1 mm 1
H
0,4 mm 0,8 mm
I
J 5,51 mm 5,90 mm
K 0,06 mm 1,00 mm
L 1,9 mm 2,1 mm
O 2,0 mm 2,2 mm
P 9,0 mm 9,2 mm
R 7,4 mm 7,5 mm
S 1,0 mm 1,1 mm Radius
T 3,80 mm 4,04 mm
U 5,0 mm 5,3 mm
V 0,6 mm 1,6 mm
AA 27° 33°
0,8 mm 1,0 mm
AB
0,4 mm 0,6 mm Radius
AC
AD 0,7 mm 0,8 mm
AE 0,4 mm 0,6 mm
BA 5,4 mm 5,6 mm 2
BB 11,0 mm 11,2 mm 2
OA 1, radius and see table 8d
OC 0 mm 0,15 mm Radius
OD 1, see table 8d
NOTE 1 An example of a mechanical stop feature is shown in figure 8a. A mechanical stop feature is required in
order to bring the fibre tip to the optical datum target. Due to the ferrule tip geometry variations, some means of
providing a mechanical reference stop for all types is required. The mechanical stop feature incorporated into the
reference should be capable of maintaining the optical datum target of both the fibre and the receptacle within
the clearances specified in table 8d depending upon the application.
NOTE 2 This may be a structure as shown by a dashed line shown in figure 8a.

– 22 – 61754-4 © CEI:1997+A1:1999+A2:2001
Tableau 8b – Variante d’élément d’alignement
Dimensions
Variante Notes
Minimum Maximum
1 2,500 mm 2,502 mm 1 et 2
2 2,501 mm 2,504 mm 1 et 2
3 2,501 mm 2,510 mm 1 et 2
4 2,501 mm 2,525 mm 1 et 2
5 Manchon élastique, 2 et 3
NOTE 1 L’élément d’alignement du connecteur est un trou rigide.
NOTE 2 Ajouter le numéro de la variante au numéro de référence de l’interface.
NOTE 3 L’élément d’alignement de connecteur est un manchon élastique. L’élément accepte un calibre au
centre de l’embase avec une force de 2 N à 5,9 N. Le centre de l’embase est défini par la position du côté
droit de la dimension H.
C ou R
CN
IEC  183/01
Figure 8b – Calibre pour embase
Tableau 8c – Dimensions du calibre
Dimensions
Référence Notes
Minimum Maximum
CK 2,4985 mm 2,4995 mm Degré de rugosité de surface N4 (0,2 μm de rayon)
CL 2,8 mm 4,8 mm
CN 7 mm 15 mm
∅CK
∅CL
61754-4 © IEC:1997+A1:1999+A2:2001 – 23 –
Table 8b – Alignment feature grade
Dimensions
Grade Notes
Minimum Maximum
1 2,500 mm 2,502 mm 1 and 2
2 2,501 mm 2,504 mm 1 and 2
3 2,501 mm 2,510 mm 1 and 2
4 2,501 mm 2,525 mm 1 and 2
5 Resilient sleeve, 2 and 3
NOTE 1 The connector alignment feature is a rigid bore.
NOTE 2 Add the grade number to the interface reference number.
NOTE 3 The connector alignment feature is a resilient sleeve. The feature accepts a gauge pin to the centre
of the receptacle with a force of 2 N to 5,9 N. The centre of the receptacle is defined by the right side position
of the dimension H.
C or R
CN
IEC  183/01
Figure 8b – Pin gauge for receptacle
Table 8c – Pin gauge dimensions
Dimensions
Reference Notes
Minimum Maximum
CK 2,4985 mm 2,4995 mm
Surface roughness grade N4 (0,2 μm radius)
CL 2,8 mm 4,8 mm
CN 7 mm 15 mm
∅CK
∅CL
– 24 – 61754-4 © CEI:1997+A1:1999+A2:2001
Tableau 8d – Variante d’élément d’arrêt mécanique
Dimensions Dimensions
μm
Variante Notes
OA OA OD
minimum maximum tolérance
A 0,150 mm 0,2 mm 1 et 2
±5
B 0,150 mm 0,35 mm ±10 1 et 2
N 0,150 mm 1,250 mm 1 et 2
X2 et 3
NOTE 1 L’élément d’alignement de connecteur est un trou rigide.
NOTE 2 Ajouter le numéro de la variante au numéro de la variante d’élément d’alignement.
NOTE 3 L’élément d’alignement de connecteur est un manchon élastique.

61754-4 © IEC:1997+A1:1999+A2:2001 – 25 –
Table 8d – Mechanical stop feature grade
Dimensions Dimensions
μm
Grade Notes
OA OA OD
minimum maximum clearance
A 0,150 mm 0,2 mm 1 and 2
±5
B 0,150 mm 0,35 mm ±10 1 and 2
N 0,150 mm 1,250 mm 1 and 2
X 2 and 3
NOTE 1 The connector alignment feature is a rigid bore.
NOTE 2 Add the grade number to the alignment feature grade number.
NOTE 3 The connector alignment feature is a resilient sleeve.

– 26 – 61754-4 © CEI:19
...
