IEC 61016:1989/AMD1:1999

Amendment 1 - Helical-scan digital component video cassette recording system using 19 mm magnetic tape (format D-1)

Amendement 1 - Système de magnétoscope numérique à composantes à cassette à balayage hélicoïdal utilisant la bande magnétique de 19 mm (format D-1)

General Information

• Status: Published
• Publication Date: 25-Feb-1999
• ICS: 33.160.40 - Video systems
• Technical Committee: TC 100 - Audio, video and multimedia systems and equipment
• Drafting Committee: WG 2 - TC 100/WG 2
• Current Stage: PPUB - Publication issued
• Start Date: 28-Feb-1999
• Completion Date: 26-Feb-1999

Overview

IEC 61016:1989/AMD1:1999 is an important amendment to the international standard governing the helical-scan digital component video cassette recording system using 19 mm magnetic tape, known as format D-1. Issued by the International Electrotechnical Commission (IEC), this amendment focuses on enhancing interchangeability and compatibility of recorded cassettes by harmonizing the standard with those of the International Telecommunication Union (ITU), European Broadcasting Union (EBU), and Society of Motion Picture and Television Engineers (SMPTE). It incorporates practical changes suggested by manufacturers and users based on operational experience.

This amendment updates critical specifications related to cassette dimensions, reel mechanics, tape speed tolerance, and track recording locations to improve reliability and ensure seamless interoperability of multimedia storage devices using the D-1 format.

Key Topics

• Interchangeability Improvements: The amendment introduces changes aimed at better cassette interchangeability, reducing incompatibilities between devices from different manufacturers.

• Harmonization: Aligns IEC 61016 with corresponding ITU, EBU, and SMPTE standards, fostering global consistency in broadcasting and multimedia recording technologies.

• Cassette and Reel Specifications:

  • Updates dimensions and tolerances for cassette physical structure, including precise measurements for picker notches, user plugs, and window/label areas.
  • Defines reel and reel table relationships, including maximum radii and spring forces for optimal tape winding and stability.

• Tape and Track Parameters:

  • Modifies tape speed tolerance from ±0.2% to a tighter ±0.04% to improve recording accuracy.
  • Specifies precise locations for audio cue tracks, time code tracks, and control tracks to ensure exact synchronization.
  • Adjusts the leader/trailer tape splicing rules ensuring tape stability and reliability by specifying proper placement on the non-magnetic side.

• Mechanical Loading Space:

  • Defines interference-free zones within the cassette housing for efficient tape-loading mechanisms, helping manufacturers design compatible VTRs.

• Label and Lid Specifications:

  • Revises the label attachment zones to optimized recessed areas for different cassette sides.
  • Updates lid unlocking force specifications and ensures minimum opening heights for ease of use and mechanical function.

Applications

• Broadcast Video Recording: The amendment enhances standards for professional-grade video cassette recorders used in television broadcast and video production facilities.
• Media Archiving: Improved interchangeability supports long-term storage and reliable playback of digital video archives recorded on D-1 tapes.
• Multimedia Systems: Enables better integration of audio, video, and multimedia information storage within consumer and professional recording equipment.
• Equipment Manufacturing: Provides manufacturers clear, detailed mechanical and electrical specifications to design and produce D-1 compatible recording devices and tapes.
• Standard Compliance Testing: Serves as a reference for quality assurance and compliance testing laboratories to verify conformance to internationally accepted dimensions, forces, and speeds.

Related Standards

• IEC 60735 (1991): Related to magnetic tape cassettes for video recorders, updated in this amendment for harmonization.
• ITU Standards: Complementary international telecommunications standards aligned with this IEC amendment.
• EBU Standards: European broadcasting standards involved in harmonizing video recording formats.
• SMPTE Standards: Industry benchmarks for motion picture and television engineering, closely coordinated with IEC 61016:1999/AMD1.
• Other IEC Technical Committee 100 Publications: Including standards on audio, video, and multimedia system interoperability and storage systems.

---

Keywords: IEC 61016 amendment, D-1 format, helical-scan video cassette, 19 mm magnetic tape, video recording standard, multimedia information storage, cassette interchangeability, tape speed tolerance, VTR cassette specifications, international broadcasting standards, IEC technical committee 100.

Standards Content (Sample)

NORME CEI
INTERNATIONALE
IEC
INTERNATIONAL
STANDARD
AMENDEMENT 1
AMENDMENT 1
1999-02
Amendement 1
Système de magnétoscope numérique à
composantes à cassette à balayage hélicoïdal
utilisant la bande magnétique de 19 mm (format D-1)
Amendment 1
Helical-scan digital component video cassette
recording system using 19 mm magnetic tape
(format D-1)
 IEC 1999 Droits de reproduction réservés  Copyright - all rights reserved
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE
International Electrotechnical Commission Q
Pour prix, voir catalogue en vigueur
For price, see current catalogue

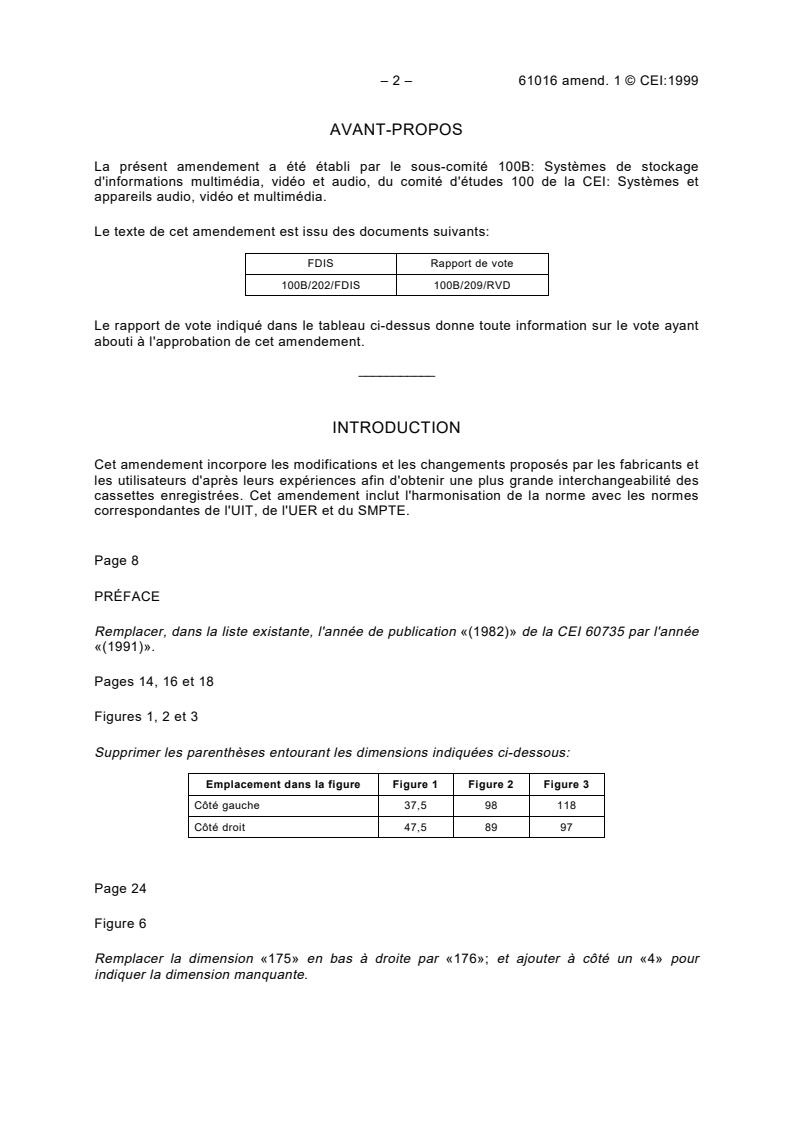

– 2 – 61016 amend. 1 © CEI:1999
AVANT-PROPOS
La présent amendement a été établi par le sous-comité 100B: Systèmes de stockage
d'informations multimédia, vidéo et audio, du comité d'études 100 de la CEI: Systèmes et
appareils audio, vidéo et multimédia.
Le texte de cet amendement est issu des documents suivants:
FDIS Rapport de vote
100B/202/FDIS 100B/209/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
___________
INTRODUCTION
Cet amendement incorpore les modifications et les changements proposés par les fabricants et
les utilisateurs d'après leurs expériences afin d'obtenir une plus grande interchangeabilité des
cassettes enregistrées. Cet amendement inclut l'harmonisation de la norme avec les normes
correspondantes de l'UIT, de l'UER et du SMPTE.
Page 8
PRÉFACE
Remplacer, dans la liste existante, l'année de publication «(1982)» de la CEI 60735 par l'année
«(1991)».
Pages 14, 16 et 18
Figures 1, 2 et 3
Supprimer les parenthèses entourant les dimensions indiquées ci-dessous:
Emplacement dans la figure Figure 1 Figure 2 Figure 3
Côté gauche 37,5 98 118
Côté droit 47,5 89 97
Page 24
Figure 6
Remplacer la dimension «175» en bas à droite par «176»; et ajouter à côté un «4» pour
indiquer la dimension manquante.

61016 Amend. 1 © IEC:1999 – 3 –
FOREWORD
This amendment has been prepared by subcommittee 100B: Audio, video and multimedia
information storage systems, of IEC technical committee 100: Audio, video and multimedia
systems and equipment.
The text of this amendment is based on the following documents:
FDIS Report on voting
100B/202/FDIS 100B/209/RVD
Full information on the voting for the approval of this amendment can be found in the report on
voting indicated in the above table.
___________
INTRODUCTION
This amendment incorporates the changes and corrections proposed by manufacturers and
users based on their experience for better interchangeability of recorded cassettes. This
amendment includes harmonization of the standard with the corresponding standards of ITU,
EBU and SMPTE.
Page 9
PREFACE
Replace, in the list, the year of publication "(1982)" of IEC 60735, by the year "(1991)".
Pages 15, 17 and 19
Figures 1, 2 and 3
Remove the parentheses surrounding the dimensions listed below:
Location in the figure Figure 1 Figure 2 Figure 3
Left-hand side 37,5 98 118
Right-hand side 47,5 89 97
Page 25
Figure 6
Change the dimension "175" in the lower right part of the figure to "176" and fill the missing
dimension next to it with "4".

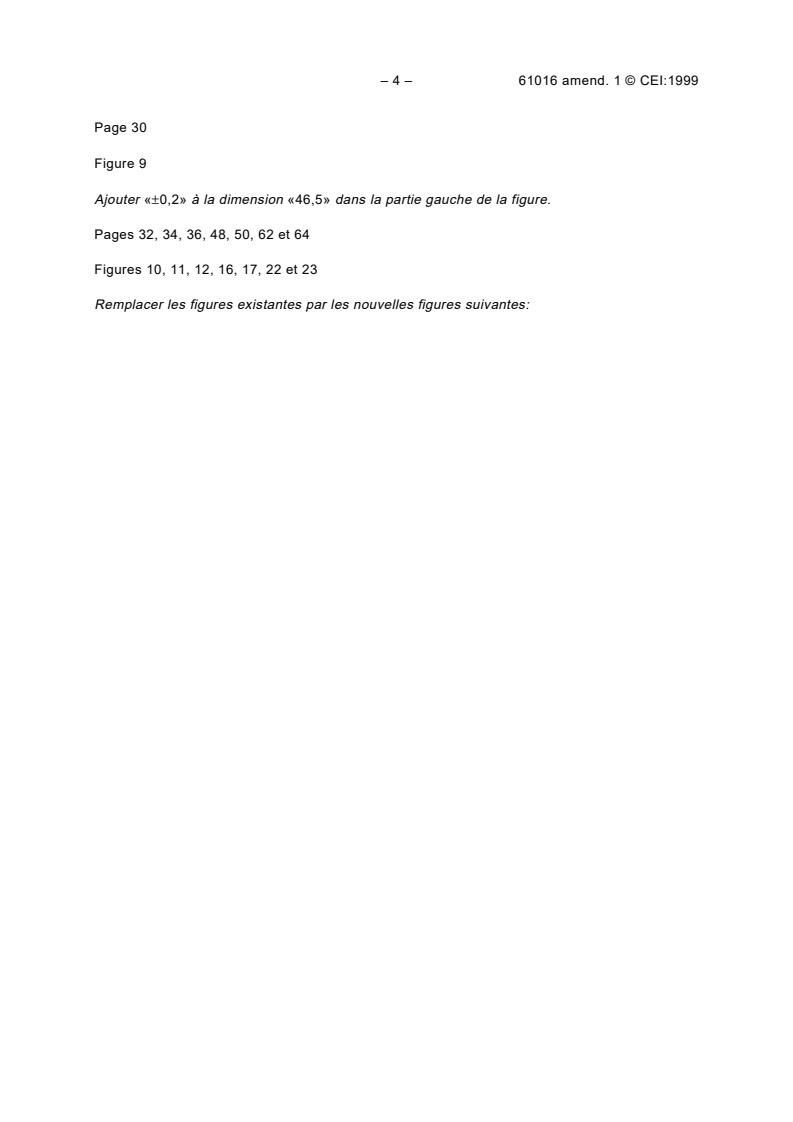

– 4 – 61016 amend. 1 © CEI:1999
Page 30
Figure 9
Ajouter «±0,2» à la dimension «46,5» dans la partie gauche de la figure.
Pages 32, 34, 36, 48, 50, 62 et 64
Figures 10, 11, 12, 16, 17, 22 et 23
Remplacer les figures existantes par les nouvelles figures suivantes:

61016 Amend. 1 © IEC:1999 – 5 –
Page 31
Figure 9
±
Add " 0,2" to the dimension "46,5" in the left part of the figure.
Pages 33, 35, 37, 49, 51, 63 and 65
Figures 10, 11, 12, 16, 17, 22 and 23
Replace the existing figures by the following new figures:

– 6 – 61016 amend. 1 © CEI:1999
IEC  212/99
Légende:
C Profondeur: 0,2 à 0,3 (voir note 4) J Creux récepteur
K Profondeur: 0,2 à 0,3 (voir note 5)
D Plan de référence Y
L Creux récepteur
E Plan de référence Z
F Zone de fenêtre/zone d'étiquette (voir note 1) M Profondeur: 0,2 à 0,3 (voir note 2)
G 4 boutons d'utilisateur (voir figure 13) N Profondeur: 0,2 à 0,3 (voir note 3)
O Creux de détente et de mauvaise mise en place
H Plan de référence X
I Profondeur: 0,2 à 0,3 (voir note 2) P Configuration-bouton d'utilisateur optionnel (2)
Dimensions en millimètres
NOTE 1 – La zone quadrillée est à disposition pour la fenêtre/les étiquettes.
NOTE 2 – L'étiquette latérale peut être fixée dans la zone creuse.
NOTE 3 – L'étiquette arrière peut être fixée dans la zone creuse.
NOTE 4 – L'étiquette du couvercle peut être fixée dans la zone creuse.
NOTE 5 – L'étiquette du dessus peut être fixée dans la zone creuse.
Figure 10 – Vue de dessus et vue latérale de la cassette S

61016 Amend. 1 © IEC:1999 – 7 –
IEC  212/99
Key:
C Depth: 0,2 to 0,3 (see note 4) J Picker notch
D Datum plane Y K Depth: 0,2 to 0,3 (see note 5)
L Picker notch
E Datum plane Z
F Window area/label area (see note 1) M Depth: 0,2 to 0,3 (see note 2)
G 4 user plugs (see figure 13) N Depth: 0,2 to 0,3 (see note 3)
O Detent and misinsertion notch
H Datum plane X
I Depth: 0,2 to 0,3 (see note 2) P Configuration-optional user plug (2)
Dimensions in millimetres
NOTE 1 – The cross-hatched area is available for the window/labels.
NOTE 2 – The side label may be attached to this recessed area.
NOTE 3 – The rear label may be attached to this recessed area.
NOTE 4 – The lid label may be attached to this recessed area.
NOTE 5 – The top label may be attached to this recessed area.
Figure 10 – Top and side view of cassette S

– 8 – 61016 amend. 1 © CEI:1999
IEC  213/99
Légende:
C Plan de référence Y I Voir figure 17
J Profondeur: 0,2 à 0,3 (voir note 2)
D Plan de référence X
E 4 boutons d'utilisateur (voir figure 13) K Profondeur: 0,2 à 0,3 (voir note 3)
F Plan de référence Z L Creux de détente et de mauvaise mise en place
G Profondeur 0,2 à 0,3 (voir note 2) M Configuration-bouton d'utilisateur optionnel (2)
H Profondeur 0,2 à 0,3 (voir note 5)
Dimensions en millimètres
NOTE 1 – La zone quadrillée est à disposition pour la fenêtre/les étiquettes.
NOTE 2 – L'étiquette latérale peut être fixée dans la zone creuse.
NOTE 3 – L'étiquette arrière peut être fixée dans la zone creuse.
NOTE 4 – L'étiquette du couvercle peut être fixée dans la zone creuse.
NOTE 5 – L'étiquette du dessus peut être fixée dans la zone creuse.
Figure 11 – Vue de dessus et vue latérale de la cassette M

61016 Amend. 1 © IEC:1999 – 9 –
IEC  213/99
Key:
C Datum plane Y I See figure 17
D Datum plane X J Depth: 0,2 to 0,3 (see note 2)
K Depth: 0,2 to 0,3 (see note 3)
E 4 user plugs (see figure 13)
F Datum plane Z L Detent and misinsertion notch
G Depth 0,2 to 0,3 (see note 2) M Configuration-optional user plug (2)
H Depth 0,2 to 0,3 (see note 5)
Dimensions in millimetres
NOTE 1 – The cross-hatched area is available for the window/labels.
NOTE 2 – The side label may be attached to this recessed area.
NOTE 3 – The rear label may be attached to this recessed area.
NOTE 4 – The lid label may be attached to this recessed area.
NOTE 5 – The top label may be attached to this recessed area.
Figure 11 – Top and side view of cassette M

– 10 – 61016 amend. 1 © CEI:1999
IEC  214/99
Légende:
D Plan de référence Y K Plan de référence X
L Voir figure 17
E Plan de référence Z
F Plan de référence X M Profondeur: 0,2 à 0,3 (voir note 5)
G Profondeur: 0,2 à 0,3 (voir note 4) N Profondeur: 0,2 à 0,3 (voir note 2)
O Profondeur: 0,2 à 0,3 (voir note 3)
H Plan de référence Z
I Zone de fenêtre/zone d'étiquette (voir note 1) P Creux de détente et de mauvaise mise en place
J 4 boutons d'utilisateur (voir figure 13) Q Configuration-bouton d'utilisateur optionnel (2)
Dimensions en millimètres
NOTE 1 – La zone quadrillée est à disposition pour la fenêtre/les étiquettes.
NOTE 2 – L'étiquette latérale peut être fixée dans la zone creuse.
NOTE 3 – L'étiquette arrière peut être fixée dans la zone creuse.
NOTE 4 – L'étiquette du couvercle peut être fixée dans la zone creuse.
NOTE 5 – L'étiquette du dessus peut être fixée dans la zone creuse.
Figure 12 – Vue de dessus et vue latérale de la cassette L

61016 Amend. 1 © IEC:1999 – 11 –
IEC  214/99
Key:
K Datum plane X
D Datum plane Y
E Datum plane Z L See figure 17
F Datum plane X M Depth: 0,2 to 0,3 (see note 5)
N Depth: 0,2 to 0,3 (see note 2)
G Depth: 0,2 to 0,3 (see note 4)
O Depth: 0,2 to 0,3 (see note 3)
H Datum plane Z
I Window area/label area (see note 1) P Detent and misinsertion notch
J 4 user plugs (see figure 13) Q Configuration-optional user plug (2)
Dimensions in millimetres
NOTE 1 – The cross-hatched area is available for the window/labels.
NOTE 2 – The side label may be attached to this recessed area.
NOTE 3 – The rear label may be attached to this recessed area.
NOTE 4 – The lid label may be attached to this recessed area.
NOTE 5 – The top label may be attached to this recessed area.
Figure 12 – Top and side view of cassette L

– 12 – 61016 amend. 1 © CEI:1999
IEC  215/99
Légende: Dimensions en millimètres
B Plan de support
C Garde de bobine
D Rayons internes maximum R 0,3
NOTE – La ligne médiane de la bobine et de la zone de repos doit être positionnée soit au milieu de la zone de
+01,
36,0 mm de diamètre, soit au milieu de la zone de 45,0 mm de diamètre.
01, 0
−
Figure 16 – Bobine de la cassette vidéo

61016 Amend. 1 © IEC:1999 – 13 –
IEC  215/99
Key: Dimensions in millimetres
B Support plane
C Reel guard
D Internal radii maximum R 0,3
NOTE – The centre of the reel and reel table shall be positioned either on the centre of the area 36,0 mm in
−01,
+01,
diameter or on the centre of the area 45,0 mm in diameter.
Figure 16 – Video cassette reel

– 14 – 61016 amend. 1 © CEI:1999
IEC  216/99
Légende:
I Voir note 1
B Voir figures 10 à 12
C Plan de référence Z J Voir note 3
D Voir note 6 K Plan de référence Z
L Voir note 3
E Voir note 5 (ressort de bobine)
M Zone de repos de la bobine
F Porte-bobine
G Milieu de la bande N Voir note 4
H Voir note 2
Dimensions en millimètres
NOTE 1 – Distance entre la zone de support de la zone de repos de la bobine et le plan de référence Z.
NOTE 2 – Distance entre la zone de support de la zone de repos de la bobine et le milieu de la bande.
NOTE 3 – Zone de support de la zone de repos de la bobine.
NOTE 4 – La zone hachurée montre la zone maximale de la zone de repos de la bobine.
NOTE 5 – La pression du ressort de la bobine doit respecter les spécifications données en 4.9.5.
NOTE 6 – Si nécessaire, une pression supplémentaire extérieure peut être employée sur cette partie.
NOTE 7 – La structure du ressort de bobine est laissée au choix du fabricant.
Figure 17 – Relation entre la bobine et sa zone de repos

61016 Amend. 1 © IEC:1999 – 15 –
IEC  216/99
Key:
B See figures 10 to 12 I See note 1
C Datum plane Z J See note 3
D See note 6 K Datum plane Z
L See note 3
E See note 5 (reel spring)
F Reel holder M Reel table
G Tape centre N See note 4
H See note 2
Dimensions in millimetres
NOTE 1 – Distance between the support area of the reel table and datum plane Z.
NOTE 2 – Distance between the support area of the reel table and tape centre.
NOTE 3 – Support area of the reel table.
NOTE 4 – The hatched area shows the maximum reel table area.
NOTE 5 – The reel spring pressure shall meet the specifications shown in 4.9.5.
NOTE 6 – If necessary, more reel spring pressure may be applied to this portion from the outside.
NOTE 7 – The reel spring structure is at the manufacturer's option.
Figure 17 – Relationship between reel and reel table

– 16 – 61016 amend. 1 © CEI:1999
IEC  217/99
Légende:
B Plan de référence Z
C Plan de référence Y
D Plan de référence X
E Bande
F Plan de référence X
Dimensions en millimètres
NOTE – La zone ombrée représente un espace exempt de gêne pour la mise en place.
Figure 22 – Espace destiné au mécanisme de chargement

61016 Amend. 1 © IEC:1999 – 17 –
IEC  217/99
Key:
B Datum plane Z
C Datum plane Y
D Datum plane X
E Tape
F Datum plane X
Dimensions in millimetres
NOTE – The shaded area represents an interference-free space for threading.
Figure 22 – Space for tape-loading mechanism

– 18 – 61016 amend. 1 © CEI:1999
IEC  218/99
Légende:
A Plan de référence X
B Plan de référence Z
C Plan de référence Z
Dimensions en millimètres
NOTE – Le couvercle doit s'ouvrir jusqu'à une hauteur d'au moins 32 mm.
Figure 23 – Structure du couvercle

61016 Amend. 1 © IEC:1999 – 19 –
IEC  218/99
Key:
A Datum plane X
B Datum plane Z
C Datum plane Z
Dimensions in millimetres
NOTE – The lid shall open to a height of at least 32 mm.
Figure 23 – Lid structure
– 20 – 61016 amend. 1 © CEI:1999
Pages 40, 42 et 44
Figures 13, 14 et 15
Remplacer le schéma des “Détails de A” relatif au trou de codage par le nouveau schéma
suivant:
Max. R 0,7 (4x)
Min. 1,8 (bouton)
Min. 3 (trou)
IEC  219/99
Page 46
4.8 Amorce de début et de fin de bande
Remplacer, en 4.8.1, la spécification «240 mm ± 30 mm» par «300 mm ± 30 mm».
Ajouter, après 4.8.5, le nouveau paragraphe suivant:
4.8.6 La bande de montage utilisée pour attacher la bande amorce doit être appliquée sur le
côté revêtu non magnétique.
Page 58
Tableau 3 – Force du ressort de bobine
Remplacer le tableau existant par le nouveau tableau suivant:
Tableau 3 – Force du ressort de bobine
Dimensions de la cassette Force
N
S de 3 à 4
M de 8 à 11
L de 8 à 11
Remplacer, en 4.10.1.1 la spécification «0,5 ± 0,1 N» concernant la force de verrouillage du
couvercle par «0,6 N maximum».
Min. 1,8 (bouton)
Min. 2,5 (trou)
61016 Amend. 1 © IEC:1999 – 21 –
Pages 41, 43 and 45
Figures 13, 14 and 15
Replace the drawing of the coding hole in "Details of A" by the following new drawing:
Max. R 0,7 (4x)
Min. 1,8 (plug)
Min. 3 (hole)
IEC  219/99
Page 47
4.8 Leader/trailer tape
Change the specification in 4.8.1 from "240 mm ± 30 mm" to "300 mm ± 30 mm".
Add, after 4.8.5, the following new subclause:
4.8.6  The splicing tape used to attach the leader tape shall be applied to the non-magnetic
side.
Page 59
Table 3 – Reel spring force
Replace the existing table by the following new table:
Table 3 – Reel spring force
Cassette size Force
N
S from 3 to 4
M from 8 to 11
L from 8 to 11
Change, in 4.10.1.1, the specification of the lid-unlocking force from "0,5 ± 0,1 N" to
"0,6 N maximum".
Min. 1,8 (plug)
Min. 2,5 (hole)
----
...
