IEC 60947-5-7:2003
(Main)Low-voltage switchgear and controlgear - Part 5-7: Control circuit devices and switching elements - Requirements for proximity devices with analogue output
Low-voltage switchgear and controlgear - Part 5-7: Control circuit devices and switching elements - Requirements for proximity devices with analogue output
This part of IEC 60947 states the requirements for proximity devices with analogue output. They may consist of one or more parts. The requirements of IEC 60947-5-2 (proximity switches) apply with the additions or modifications as stated in this standard. The clause numbering in this standard follows the clause numbering of IEC 60947-5-2, modified where necessary.
Appareillage à basse tension - Partie 5-7: Appareils et éléments de commutation pour circuits de commande - Prescriptions pour les détecteurs de proximité à sortie analogique
La présente partie de la CEI 60947 établit les prescriptions pour les détecteurs de proximité à sortie analogique. Ils peuvent être constitués d'une ou de plusieurs parties. Les prescriptions de la CEI 60947-5-2 (détecteurs de proximité) sont applicables avec les compléments ou les modifications mentionnés dans la présente norme. La numérotation des articles de la présente norme suit la numérotation utilisée dans la CEI 60947-5-2, modifiée si nécessaire.
General Information
Relations
Standards Content (Sample)

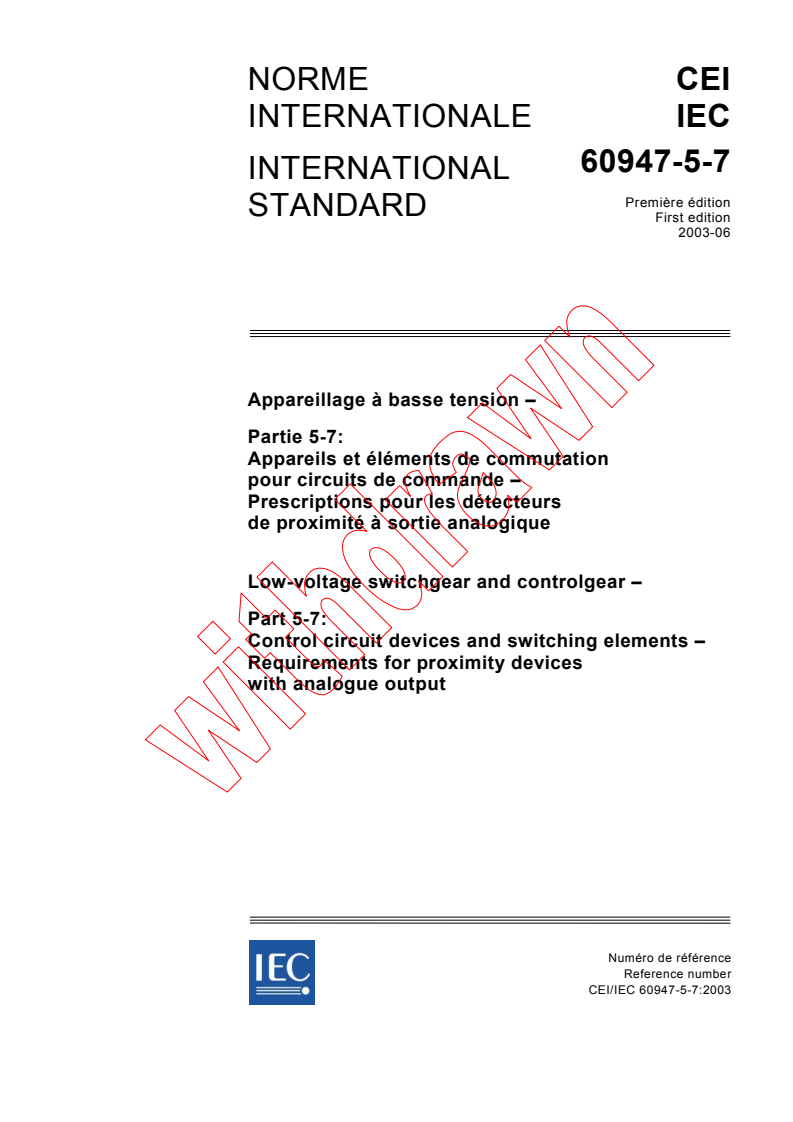

NORME CEI
INTERNATIONALE IEC
60947-5-7
INTERNATIONAL
Première édition
STANDARD
First edition
2003-06
Appareillage à basse tension –
Partie 5-7:
Appareils et éléments de commutation
pour circuits de commande –
Prescriptions pour les détecteurs
de proximité à sortie analogique
Low-voltage switchgear and controlgear –
Part 5-7:
Control circuit devices and switching elements –
Requirements for proximity devices
with analogue output
Numéro de référence
Reference number
CEI/IEC 60947-5-7:2003

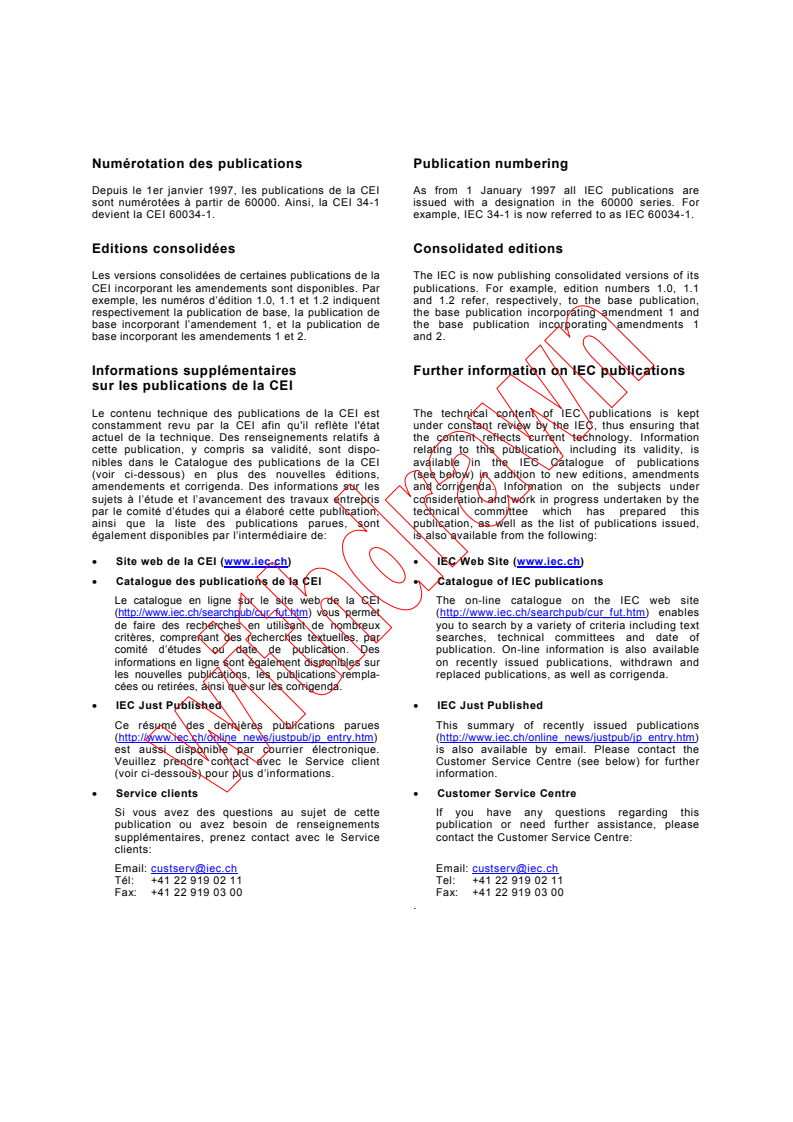

Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(http://www.iec.ch/searchpub/cur_fut.htm) vous permet (http://www.iec.ch/searchpub/cur_fut.htm) enables
de faire des recherches en utilisant de nombreux you to search by a variety of criteria including text
critères, comprenant des recherches textuelles, par searches, technical committees and date of
comité d’études ou date de publication. Des publication. On-line information is also available
informations en ligne sont également disponibles sur on recently issued publications, withdrawn and
les nouvelles publications, les publications rempla- replaced publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(http://www.iec.ch/online_news/justpub/jp_entry.htm) (http://www.iec.ch/online_news/justpub/jp_entry.htm)
est aussi disponible par courrier électronique. is also available by email. Please contact the
Veuillez prendre contact avec le Service client Customer Service Centre (see below) for further
(voir ci-dessous) pour plus d’informations. information.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.

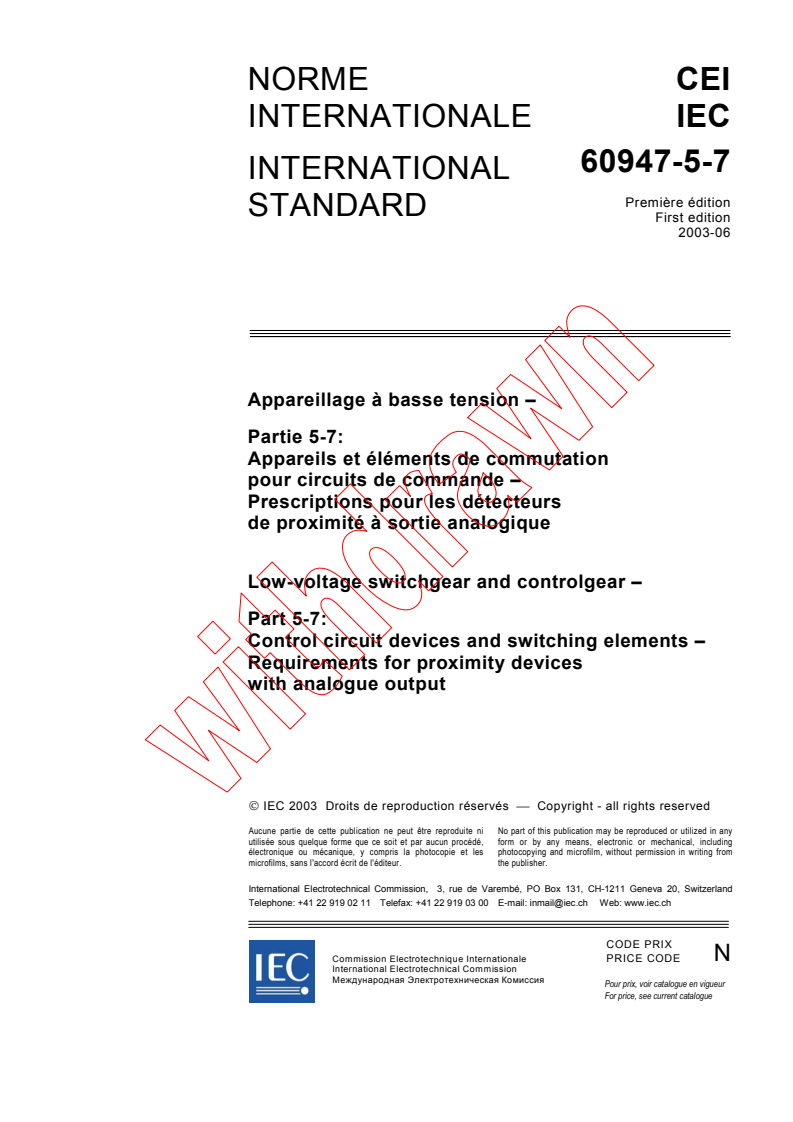

NORME CEI
INTERNATIONALE IEC
60947-5-7
INTERNATIONAL
Première édition
STANDARD
First edition
2003-06
Appareillage à basse tension –
Partie 5-7:
Appareils et éléments de commutation
pour circuits de commande –
Prescriptions pour les détecteurs
de proximité à sortie analogique
Low-voltage switchgear and controlgear –
Part 5-7:
Control circuit devices and switching elements –
Requirements for proximity devices
with analogue output
IEC 2003 Droits de reproduction réservés Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
N
Commission Electrotechnique Internationale PRICE CODE
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

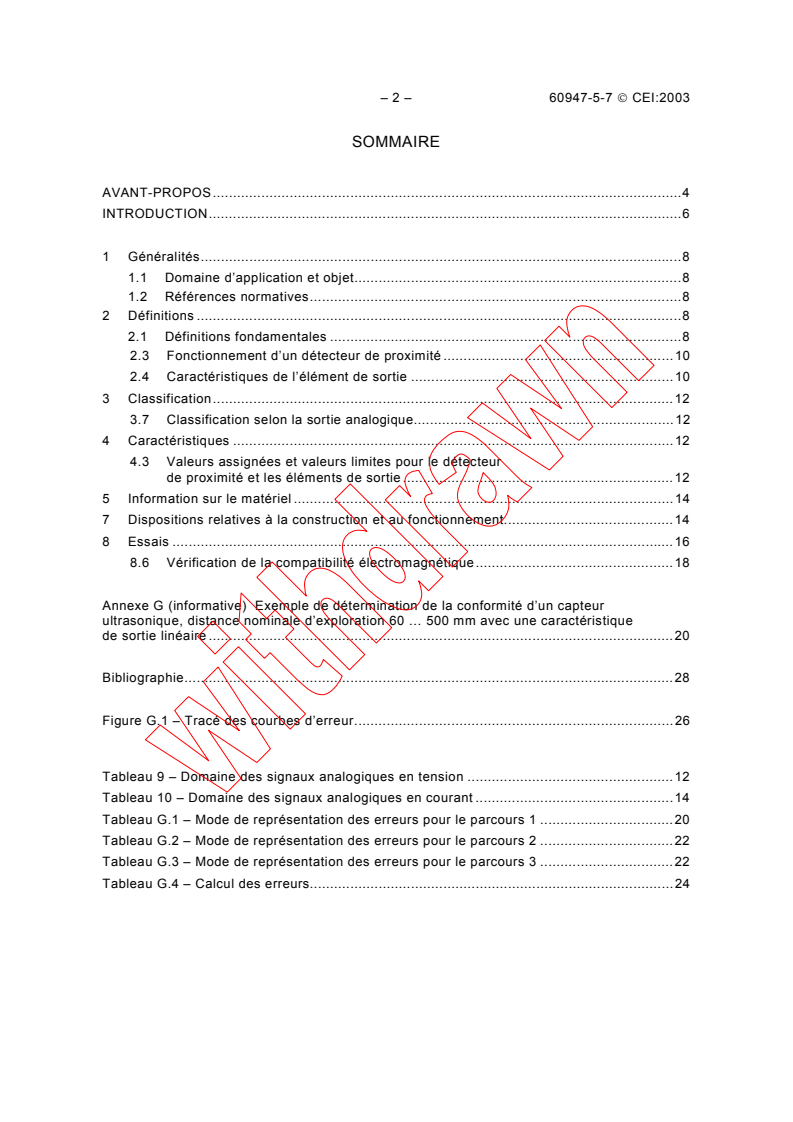

– 2 – 60947-5-7 CEI:2003
SOMMAIRE
AVANT-PROPOS.4
INTRODUCTION.6
1 Généralités.8
1.1 Domaine d’application et objet.8
1.2 Références normatives.8
2 Définitions .8
2.1 Définitions fondamentales .8
2.3 Fonctionnement d’un détecteur de proximité .10
2.4 Caractéristiques de l’élément de sortie .10
3 Classification.12
3.7 Classification selon la sortie analogique.12
4 Caractéristiques .12
4.3 Valeurs assignées et valeurs limites pour le détecteur
de proximité et les éléments de sortie .12
5 Information sur le matériel .14
7 Dispositions relatives à la construction et au fonctionnement.14
8 Essais .16
8.6 Vérification de la compatibilité électromagnétique.18
Annexe G (informative) Exemple de détermination de la conformité d’un capteur
ultrasonique, distance nominale d’exploration 60 … 500 mm avec une caractéristique
de sortie linéaire .20
Bibliographie.28
Figure G.1 – Tracé des courbes d’erreur.26
Tableau 9 – Domaine des signaux analogiques en tension .12
Tableau 10 – Domaine des signaux analogiques en courant .14
Tableau G.1 – Mode de représentation des erreurs pour le parcours 1 .20
Tableau G.2 – Mode de représentation des erreurs pour le parcours 2 .22
Tableau G.3 – Mode de représentation des erreurs pour le parcours 3 .22
Tableau G.4 – Calcul des erreurs.24
60947-5-7 IEC:2003 – 3 –
CONTENTS
FOREWORD.5
INTRODUCTION.7
1 General .9
1.1 Scope and object.9
1.2 Normative references .9
2 Definitions .9
2.1 Basic definitions .9
2.3 Operation of a proximity device .11
2.4 Output element characteristics .11
3 Classification.13
3.7 Classification according to analogue output.13
4 Characteristics .13
4.3 Rated and limiting values for the proximity device and output elements.13
5 Product information .15
7 Constructional and performance requirements.15
8 Tests .17
8.6 Verification of the electromagnetic compatibility .19
Annex G (informative) Example of the determination of the conformity of an ultrasonic
sensor, nominal sensing distance 60 … 500 mm with linear output characteristic.21
Bibliography.29
Figure G.1 – Error curve plots.27
Table 9 – Range of analogue voltage signals.13
Table 10 – Range of analogue current signals .15
Table G.1 – Error tabulation for travel 1 .21
Table G.2 – Error tabulation for travel 2 .23
Table G.3 – Error tabulation for travel 3 .23
Table G.4 – Computation of the errors .25
– 4 – 60947-5-7 CEI:2003
COMMISION ÉLECTROTECHNIQUE INTERNATIONALE
____________
APPAREILLAGE À BASSE TENSION –
Partie 5-7: Appareils et éléments de commutation
pour circuits de commande –
Prescriptions pour les détecteurs de proximité
à sortie analogique
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60947-5-7 a été établie par le sous-comité 17B: Appareillage
à basse tension, du comité d'études 17 de la CEI: Appareillage.
Cette norme doit être utilisée conjointement avec la CEI 60947-5-2.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
17B/1277/FDIS 17B/1287/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2005.
A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60947-5-7 IEC:2003 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
LOW-VOLTAGE SWITCHGEAR AND CONTROLGEAR –
Part 5-7: Control circuit devices and switching elements –
Requirements for proximity devices
with analogue output
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60947-5-7 has been prepared by subcommittee 17B: Low-voltage
switchgear and controlgear, of IEC technical committee 17: Switchgear and controlgear.
This standard should be used in conjunction with IEC 60947-5-2.
The text of this standard is based on the following documents:
FDIS Report on voting
17B/1277/FDIS 17B/1287/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
The committee has decided that the contents of this publication will remain unchanged until 2005.
At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 6 – 60947-5-7 CEI:2003
INTRODUCTION
La présente partie de la CEI 60947 modifie les prescriptions appropriées de la CEI 60947-5-2,
traitant des prescriptions pour les détecteurs de proximité à éléments de commutation
à semiconducteurs, afin de les rendre applicables aux détecteurs de proximité à sortie
analogique.
60947-5-7 IEC:2003 – 7 –
INTRODUCTION
This part of IEC 60947 modifies the relevant requirements of IEC 60947-5-2, dealing with
the requirements for proximity switches with semiconductor switching elements, to make them
applicable to proximity devices with analogue output.
– 8 – 60947-5-7 CEI:2003
APPAREILLAGE À BASSE TENSION –
Partie 5-7: Appareils et éléments de commutation
pour circuits de commande –
Prescriptions pour les détecteurs de proximité
à sortie analogique
1 Généralités
1.1 Domaine d’application et objet
La présente partie de la CEI 60947 établit les prescriptions pour les détecteurs de proximité à
sortie analogique. Ils peuvent être constitués d’une ou de plusieurs parties.
Les prescriptions de la CEI 60947-5-2 (détecteurs de proximité) sont applicables avec les
compléments ou les modifications mentionnés dans la présente norme. La numérotation
des articles de la présente norme suit la numérotation utilisée dans la CEI 60947-5-2,
modifiée si nécessaire.
1.2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60947-5-2:1997, Appareillage à basse tension – Partie 5-2: Appareils et éléments de
commutation pour circuits de commande – Détecteurs de proximité
Amendement 1 (1999)
2 Définitions
2.1 Définitions fondamentales
2.1.2
détecteur de proximité à sortie analogique
détecteur produisant un signal de sortie variant continuellement en fonction de la distance
entre la face sensible du détecteur de proximité et sa cible
2.1.3
distance inférieure
distance minimale déclarée au-dessus de laquelle le signal de sortie varie continuellement
2.1.4
distance supérieure
distance maximale déclarée au-dessous de laquelle le signal de sortie varie continuellement
2.1.5
domaine des distances
domaine entre les distances inférieure et supérieure, celles-ci étant incluses
60947-5-7 IEC:2003 – 9 –
LOW-VOLTAGE SWITCHGEAR AND CONTROLGEAR –
Part 5-7: Control circuit devices and switching elements –
Requirements for proximity devices
with analogue output
1 General
1.1 Scope and object
This part of IEC 60947 states the requirements for proximity devices with analogue output.
They may consist of one or more parts.
The requirements of IEC 60947-5-2 (proximity switches) apply with the additions or
modifications as stated in this standard. The clause numbering in this standard follows the
clause numbering of IEC 60947-5-2, modified where necessary.
1.2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60947-5-2:1997, Low-voltage switchgear and controlgear – Part 5-2: Control circuit
devices and switching elements – Proximity switches
Amendment 1 (1999)
2 Definitions
2.1 Basic definitions
2.1.2
proximity device with analogue output
device producing an output signal which varies continuously depending on the distance
between the sensing face of the proximity device and its target object
2.1.3
lower distance
minimum stated distance above which the output signal varies continuously
2.1.4
upper distance
maximum stated distance below which the output signal varies continuously
2.1.5
distance range
range of distances between and including the lower and upper distances
– 10 – 60947-5-7 CEI:2003
2.3 Fonctionnement d’un détecteur de proximité
2.3.7
caractéristique distance/sortie du détecteur de proximité
relation entre le signal de sortie (valeur d’un courant ou d’une tension) dans les conditions
établies, et la distance entre la face sensible du détecteur de proximité et sa cible
2.3.8
conformité
déviation maximale incluant les tolérances de fabrication entre la courbe caractéristique
nominale distance/sortie et la valeur mesurée de cinq distances définies
2.3.9
reproductibil
...
