Mobile and fixed offshore units - Electrical installations - Part 2: System design

IEC 61892-2:2019 is applicable to system design of electrical installations and equipment in mobile and fixed offshore units including pipeline, pumping or "pigging" stations, compressor stations and single buoy moorings, used in the offshore petroleum industry for drilling, production, accommodation, processing, storage and offloading purposes.
It applies to all installations, whether permanent, temporary, transportable or hand-held, to AC installations and DC installations, without any voltage level limitation. Referenced equipment standards may give voltage level limitations.
This document specifies requirements such as those concerning
– sources of electrical power for manned and unmanned units,
– system earthing, both for low-voltage and high-voltage installations,
– interface for electric transmission systems with power supplied from shore, between interconnected offshore units, and with power supplied by offshore units to subsea installations,
– distribution systems,
– cables and wiring systems,
– system studies and calculations,
– protection against electrical faults,
– lighting,
– energy control, monitoring and alarm systems, and
– turret/swivel.
This document gives information and guidance on topics such as
– applicable examples of HVDC VSC technology, and
– guidelines for illumination level.
This document does not apply to
– fixed equipment for medical purposes,
– electrical installations of tankers, and
– control of ignition sources other than those created by electrical equipment.
This third edition cancels and replaces the second edition published in 2012. This edition constitutes a technical revision.
This edition includes the following significant technical changes with respect to the previous edition:
a) the requirement for sources of electrical power has been rewritten. Requirements both for manned and unmanned units are given. Requirements for essential services of electrical power have been added;
b) the requirement in relation to dead start has been added;
c) the requirement for emergency stop for motor-driven fuel-oil transfer and fuel-oil pressure pumps has been added;
d) general requirements regarding cables and wiring systems have been added;
e) the description of unit interfaces to electrical transmission systems has been included;
f) requirements in relation to energy control, monitoring and alarm system have been rewritten;
g) new clauses regarding swivel/turret and unmanned facilities have been added;
h) informative annexes regarding the following have been added:
– essential source of electrical power;
– emergency source of electrical power;
– applicable examples of HVDC VSC technologies;
– swivel/turret;
– power sources for unmanned units, with separate or combined main and emergency switchboard;
– alternative power sources of electrical power – general requirements;
– illumination level;
– enhanced software simulation;
– architecture for energy control, monitoring and alarm system.

Unités mobiles et fixes en mer - Installations électriques - Partie 2: Conception du système

L'IEC 61892-2:2019 s'applique à la conception de systèmes concernant les installations et équipements électriques des unités mobiles et fixes en mer, y compris les canalisations, les stations de pompage ou de raclage, les stations de compression et les systèmes d'amarrage à point unique, qui sont utilisés dans l'industrie pétrolière en mer (offshore) pour le forage, la production, les lieux d'habitation, le traitement, le stockage et le déchargement.
Elle s'applique à toutes les installations, qu'elles soient permanentes ou provisoires, transportables ou portatives, aux installations en courant alternatif et aux installations en courant continu sans aucune limitation du niveau de tension. Les normes des équipements référencés peuvent fournir des limites de niveau de tension.
Le présent document spécifie des exigences pour
– les sources d'énergie électrique pour les unités habitées ou inhabitées,
– la mise à la terre du système, à la fois pour les installations à basse et à haute tension,
– l'interface des systèmes de transmission électrique pour l'alimentation électrique depuis la côte, entre les unités en mer interconnectées et pour l'alimentation électrique des installations sous-marines depuis les unités en mer,
– les systèmes de distribution,
– les câbles et les systèmes de câblage,
– les études et les calculs relatifs aux systèmes,
– la protection contre les défauts d'origine électrique,
– l'éclairage,
– les systèmes de contrôle de l'énergie, de surveillance et d'alarme, et
– la tourelle/les joints tournants.
Le présent document fournit des informations et des recommandations à propos de sujets tels que:
– des exemples applicables de convertisseur de source de tension CCHT, et
– des recommandations concernant le niveau d'éclairement.
Le présent document ne s'applique pas
– aux équipements fixes destinés aux applications médicales,
– aux installations électriques des navires-citernes, et
– au contrôle des sources d'incendie autres que celles générées par l'équipement électrique.
Cette troisième édition annule et remplace la deuxième édition parue en 2012. Cette édition constitue une révision technique.
Cette édition inclut les modifications techniques majeures suivantes par rapport à l'édition précédente:
a) l'exigence relative aux sources d'énergie électrique a été réécrite; les exigences sont données à la fois pour les unités habitées et inhabitées; des exigences relatives aux services essentiels de l'énergie électrique ont été ajoutées;
b) une exigence relative au démarrage depuis l'arrêt complet a été ajoutée;
c) l'exigence relative à l'arrêt d'urgence des pompes à moteur pour le transfert et la pression du mazout a été ajoutée;
d) des exigences générales relatives aux câbles et aux systèmes de câblage ont été ajoutées;
e) la description des interfaces entre l'unité et le système de transmission électrique a été incluse;
f) les exigences relatives aux systèmes de contrôle de l'énergie, de surveillance et d'alarme ont été réécrites;
g) de nouveaux articles concernant les joints tournants et la tourelle, ainsi que les installations inhabitées, ont été ajoutés;
h) des annexes informatives concernant les points suivants ont été ajoutées:
– source d'alimentation électrique essentielle;
– source d'alimentation électrique d'urgence;
– exemples applicables de convertisseur de source de tension CCHT;
– joints tournants/tourelle;
– alimentations électriques pour les unités inhabitées, avec tableau principal et tableau d'urgence séparés ou combinés;
– autres sources d'alimentation électrique – exigences générales;
– niveau d'éclairement;
– simulation informatique renforcée;
– architecture du système de contrôle de l'énergie, de surveillance et d'alarme.

General Information

Status
Published
Publication Date
08-Apr-2019
Current Stage
PPUB - Publication issued
Start Date
19-Apr-2019
Completion Date
09-Apr-2019
Ref Project

Relations

Buy Standard

Standard
IEC 61892-2:2019 - Mobile and fixed offshore units - Electrical installations - Part 2: System design
English and French language
234 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)


IEC 61892-2 ®
Edition 3.0 2019-04
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
Mobile and fixed offshore units – Electrical installations –
Part 2: System design
Unités mobiles et fixes en mer – Installations électriques –
Partie 2: Conception du système
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from
either IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC
copyright or have an enquiry about obtaining additional rights to this publication, please contact the address below or
your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Central Office Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigendum or an amendment might have been published.

IEC publications search - webstore.iec.ch/advsearchform Electropedia - www.electropedia.org
The advanced search enables to find IEC publications by a The world's leading online dictionary on electrotechnology,
variety of criteria (reference number, text, technical containing more than 22 000 terminological entries in English
committee,…). It also gives information on projects, replaced and French, with equivalent terms in 16 additional languages.
and withdrawn publications. Also known as the International Electrotechnical Vocabulary

(IEV) online.
IEC Just Published - webstore.iec.ch/justpublished
Stay up to date on all new IEC publications. Just Published IEC Glossary - std.iec.ch/glossary
details all new publications released. Available online and 67 000 electrotechnical terminology entries in English and
once a month by email. French extracted from the Terms and Definitions clause of
IEC publications issued since 2002. Some entries have been
IEC Customer Service Centre - webstore.iec.ch/csc collected from earlier publications of IEC TC 37, 77, 86 and
If you wish to give us your feedback on this publication or CISPR.

need further assistance, please contact the Customer Service

Centre: sales@iec.ch.
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC - Electropedia - www.electropedia.org
webstore.iec.ch/advsearchform Le premier dictionnaire d'électrotechnologie en ligne au
La recherche avancée permet de trouver des publications IEC monde, avec plus de 22 000 articles terminologiques en
en utilisant différents critères (numéro de référence, texte, anglais et en français, ainsi que les termes équivalents dans
comité d’études,…). Elle donne aussi des informations sur les 16 langues additionnelles. Egalement appelé Vocabulaire
projets et les publications remplacées ou retirées. Electrotechnique International (IEV) en ligne.

IEC Just Published - webstore.iec.ch/justpublished Glossaire IEC - std.iec.ch/glossary
Restez informé sur les nouvelles publications IEC. Just 67 000 entrées terminologiques électrotechniques, en anglais
Published détaille les nouvelles publications parues. et en français, extraites des articles Termes et Définitions des
Disponible en ligne et une fois par mois par email. publications IEC parues depuis 2002. Plus certaines entrées
antérieures extraites des publications des CE 37, 77, 86 et
Service Clients - webstore.iec.ch/csc CISPR de l'IEC.

Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-nous:
sales@iec.ch.
IEC 61892-2 ®
Edition 3.0 2019-04
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
Mobile and fixed offshore units – Electrical installations –

Part 2: System design
Unités mobiles et fixes en mer – Installations électriques –

Partie 2: Conception du système

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 47.020.60 ISBN 978-2-8322-6667-0

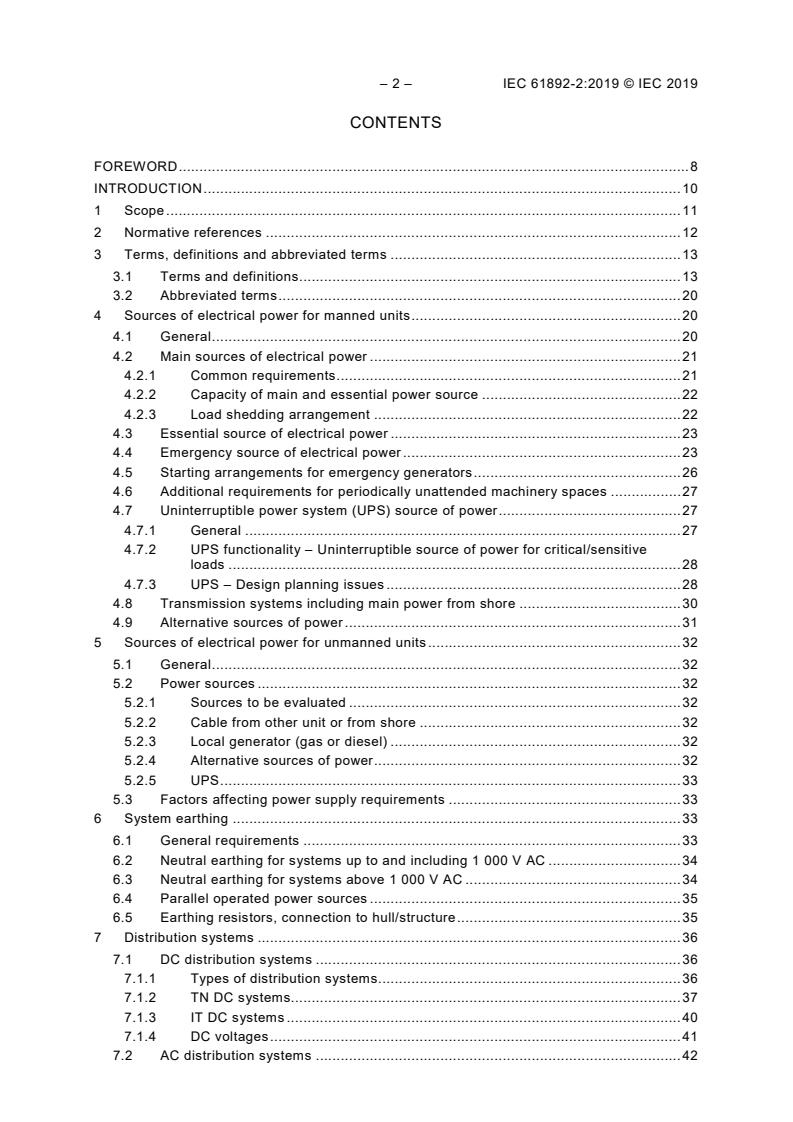

– 2 – IEC 61892-2:2019 © IEC 2019
CONTENTS
FOREWORD . 8
INTRODUCTION . 10
1 Scope . 11
2 Normative references . 12
3 Terms, definitions and abbreviated terms . 13
3.1 Terms and definitions . 13
3.2 Abbreviated terms . 20
4 Sources of electrical power for manned units . 20
4.1 General . 20
4.2 Main sources of electrical power . 21
4.2.1 Common requirements . 21
4.2.2 Capacity of main and essential power source . 22
4.2.3 Load shedding arrangement . 22
4.3 Essential source of electrical power . 23
4.4 Emergency source of electrical power . 23
4.5 Starting arrangements for emergency generators . 26
4.6 Additional requirements for periodically unattended machinery spaces . 27
4.7 Uninterruptible power system (UPS) source of power . 27
4.7.1 General . 27
4.7.2 UPS functionality – Uninterruptible source of power for critical/sensitive
loads . 28
4.7.3 UPS – Design planning issues . 28
4.8 Transmission systems including main power from shore . 30
4.9 Alternative sources of power . 31
5 Sources of electrical power for unmanned units . 32
5.1 General . 32
5.2 Power sources . 32
5.2.1 Sources to be evaluated . 32
5.2.2 Cable from other unit or from shore . 32
5.2.3 Local generator (gas or diesel) . 32
5.2.4 Alternative sources of power . 32
5.2.5 UPS . 33
5.3 Factors affecting power supply requirements . 33
6 System earthing . 33
6.1 General requirements . 33
6.2 Neutral earthing for systems up to and including 1 000 V AC . 34
6.3 Neutral earthing for systems above 1 000 V AC . 34
6.4 Parallel operated power sources . 35
6.5 Earthing resistors, connection to hull/structure . 35
7 Distribution systems . 36
7.1 DC distribution systems . 36
7.1.1 Types of distribution systems . 36
7.1.2 TN DC systems. 37
7.1.3 IT DC systems . 40
7.1.4 DC voltages . 41
7.2 AC distribution systems . 42

7.2.1 Primary AC distribution systems . 42
7.2.2 Secondary AC distribution systems . 42
7.2.3 TN AC systems . 42
7.2.4 IT AC systems . 44
7.2.5 AC voltages and frequencies . 44
7.2.6 Earthing systems . 46
8 Distribution system requirements . 46
8.1 Methods of distribution . 46
8.2 Balance of loads . 47
8.2.1 Balance of load on three-wire DC systems . 47
8.2.2 Balance of loads in three- or four-wire AC systems . 47
8.3 Final circuits . 47
8.3.1 General . 47
8.3.2 Final circuits for lighting . 47
8.3.3 Final circuits for heating . 47
8.3.4 Final circuits for sockets . 47
8.4 Control circuits . 48
8.4.1 Supply systems and nominal voltages. 48
8.4.2 Circuit design . 48
8.4.3 Protection . 48
8.4.4 Arrangement of circuits . 49
8.5 Motor circuits . 49
8.5.1 Starting of motors . 49
8.5.2 Means of disconnection . 50
8.5.3 Starters remote from motors . 50
8.6 Isolation of supply to galley . 50
9 Cables and wiring systems . 50
9.1 Cables . 50
9.2 Vol
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
