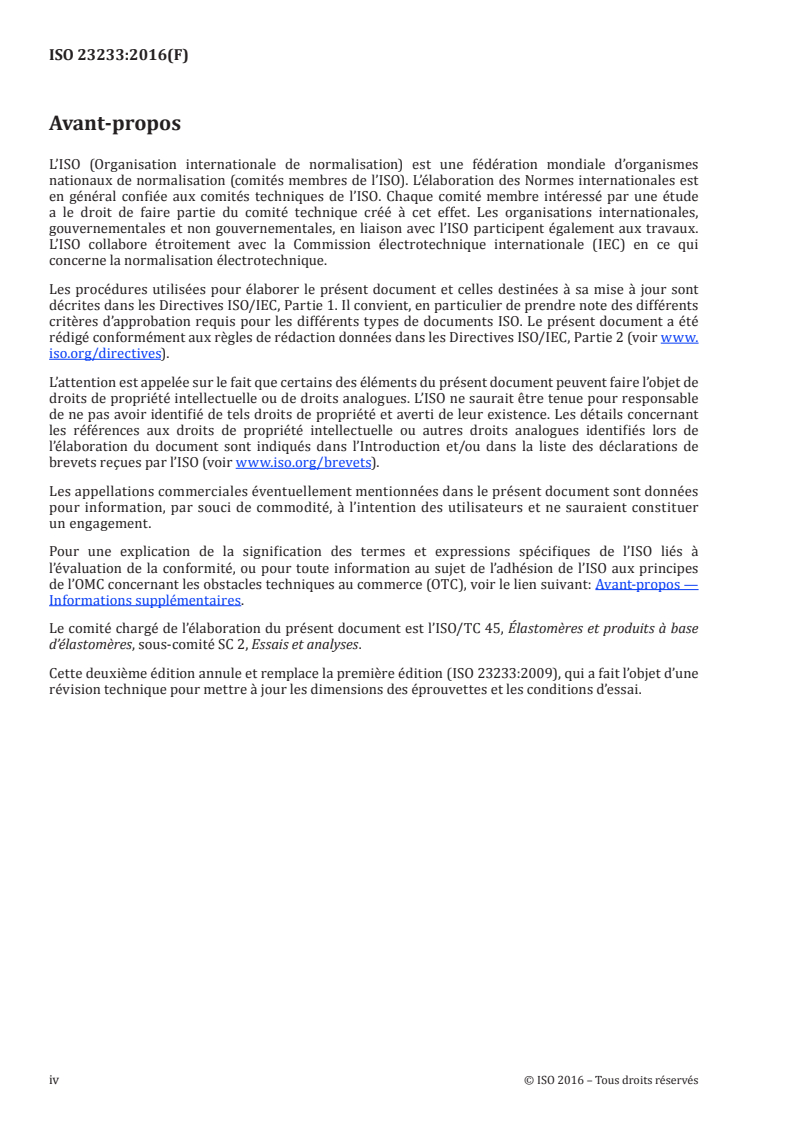

Caoutchouc, vulcanisé ou thermoplastique — Détermination de la résistance à l'abrasion au moyen d'un disque abrasif vertical, motorisé
L'ISO 23233:2016 spécifie une méthode de détermination de la résistance du caoutchouc à l'abrasion au moyen d'un disque abrasif vertical motorisé (le LAT 100: Laboratory Abrasion Tester 100). La perte de masse par abrasion est déterminée à partir du glissement provoqué par réglage de différents angles et vitesses de glissement entre une éprouvette de caoutchouc en forme de roue et un disque abrasif en rotation sur des plans placés à angle droit l'un par rapport à l'autre, plaqués l'un contre l'autre par une charge spécifiée. Le résultat d'essai peut être consigné en tant que perte de masse par abrasion par unité de distance, et/ou en indice de résistance à l'abrasion par comparaison avec un mélange témoin. L'ISO 23233:2016 s'applique aux essais comparatifs, au contrôle de la qualité, aux essais de conformité aux spécifications, aux essais d'arbitrage et aux travaux de recherche et de développement. Comme le dispositif d'essai décrit est capable de gérer indépendamment chaque paramètre d'abrasion, comme l'angle de glissement, la vitesse de rotation du disque abrasif et la charge, la méthode convient pour toutes sortes d'essais d'abrasion portant sur divers produits en caoutchouc, en particulier les pneumatiques
General Information
Relations
Buy Standard
Standards Content (Sample)

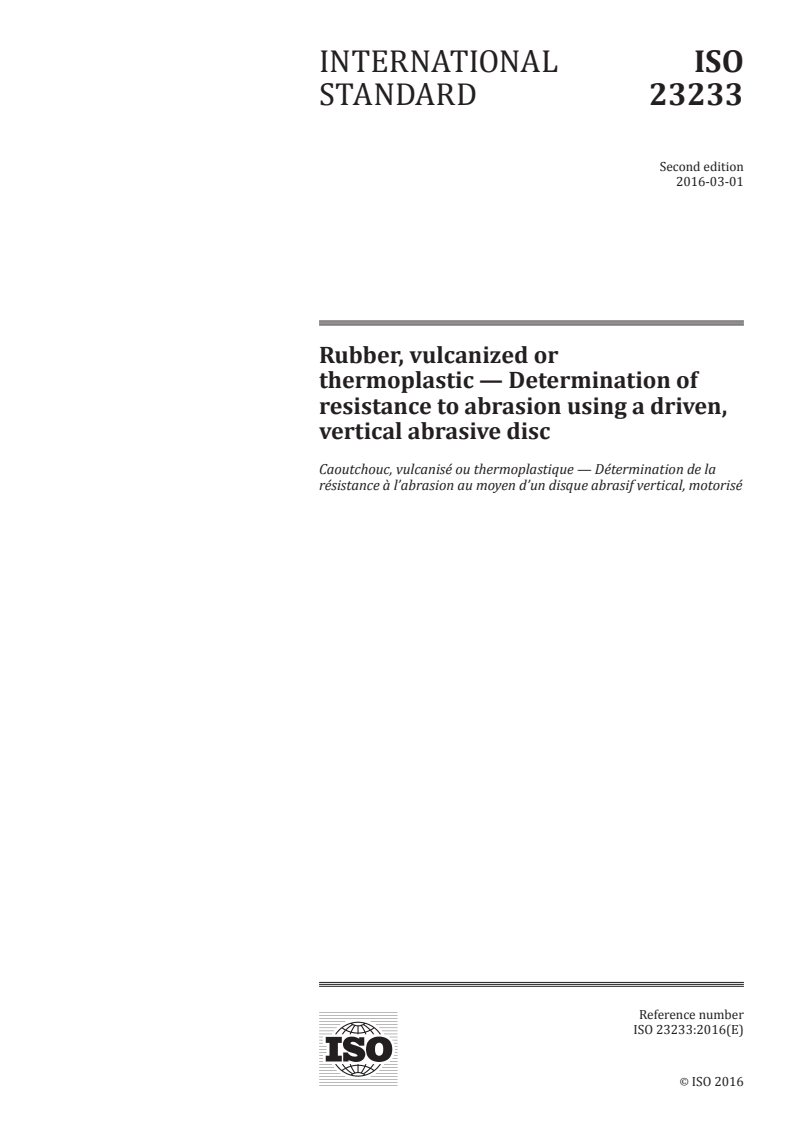

INTERNATIONAL ISO
STANDARD 23233
Second edition
2016-03-01
Rubber, vulcanized or
thermoplastic — Determination of
resistance to abrasion using a driven,
vertical abrasive disc

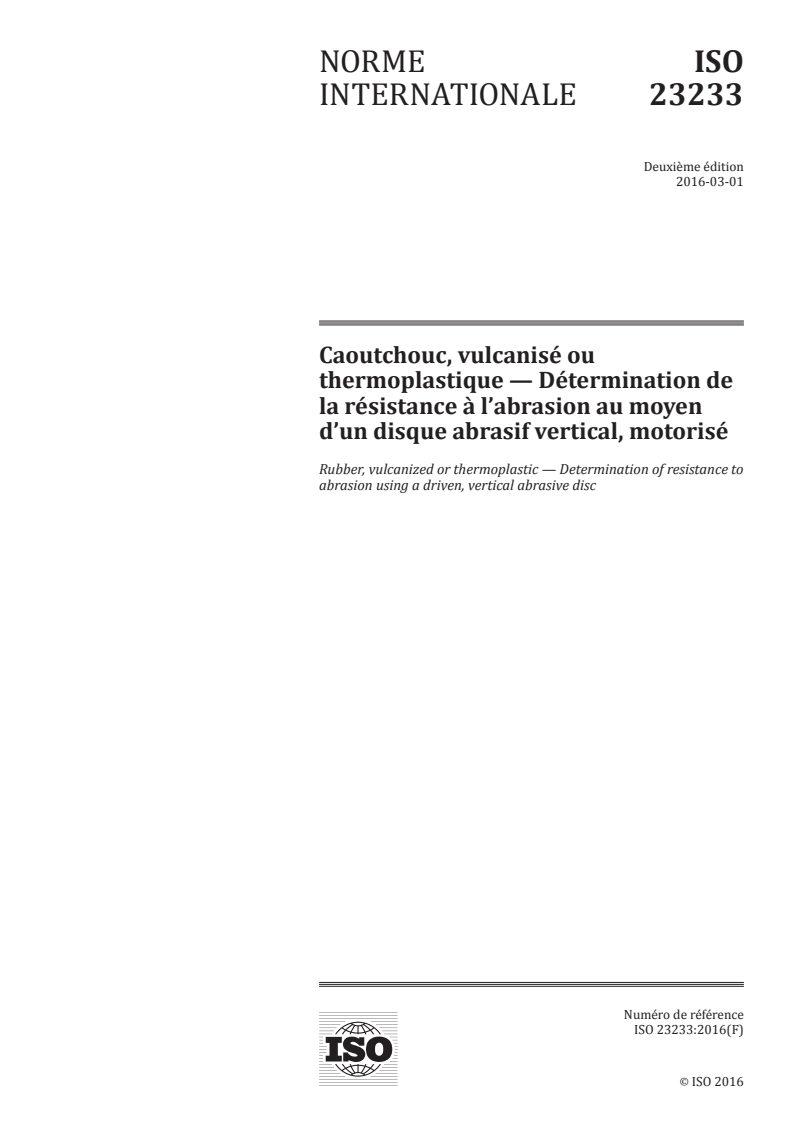

Caoutchouc, vulcanisé ou thermoplastique — Détermination de la
résistance à l’abrasion au moyen d’un disque abrasif vertical, motorisé
Reference number
ISO 23233:2016(E)
©
ISO 2016
---------------------- Page: 1 ----------------------
ISO 23233:2016(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved
---------------------- Page: 2 ----------------------

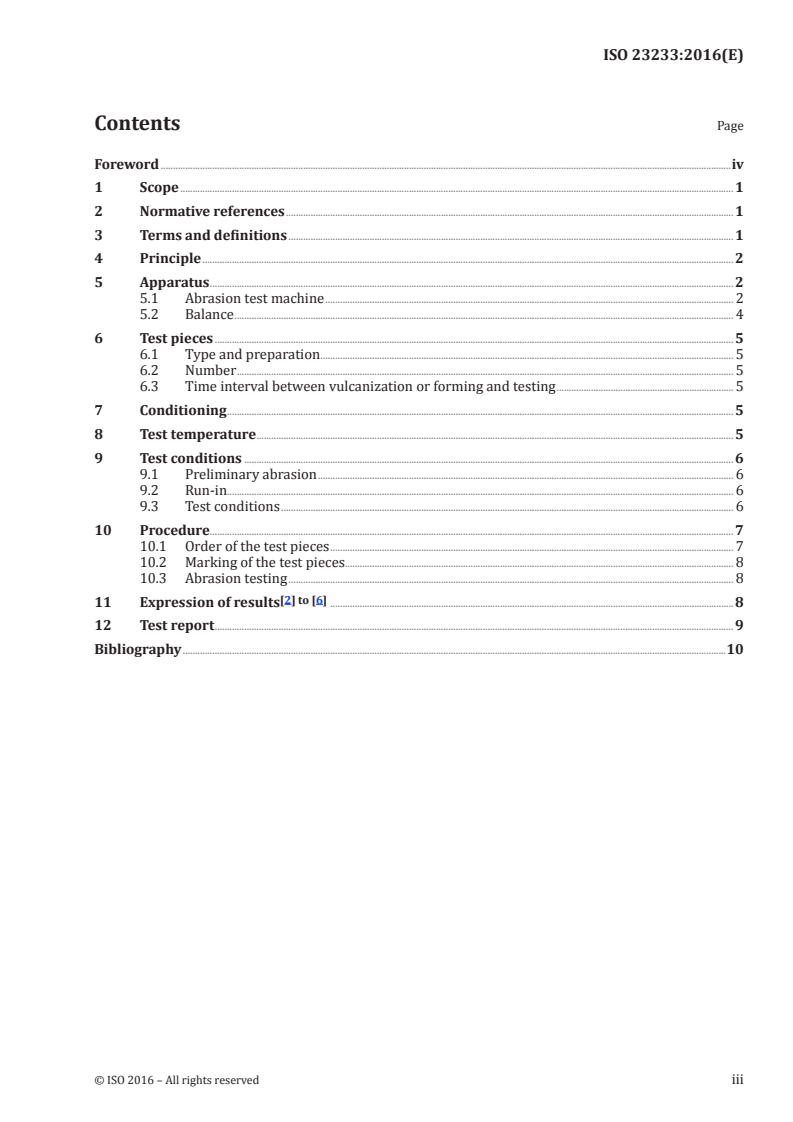

ISO 23233:2016(E)
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 2
5 Apparatus . 2
5.1 Abrasion test machine . 2
5.2 Balance . 4
6 Test pieces . 5
6.1 Type and preparation . 5
6.2 Number . 5
6.3 Time interval between vulcanization or forming and testing . 5
7 Conditioning . 5
8 Test temperature . 5
9 Test conditions . 6
9.1 Preliminary abrasion . 6
9.2 Run-in. 6
9.3 Test conditions . 6
10 Procedure. 7
10.1 Order of the test pieces . 7
10.2 Marking of the test pieces . 8
10.3 Abrasion testing . 8
[2] to [6]
11 Expression of results .8
12 Test report . 9
Bibliography .10
© ISO 2016 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 23233:2016(E)

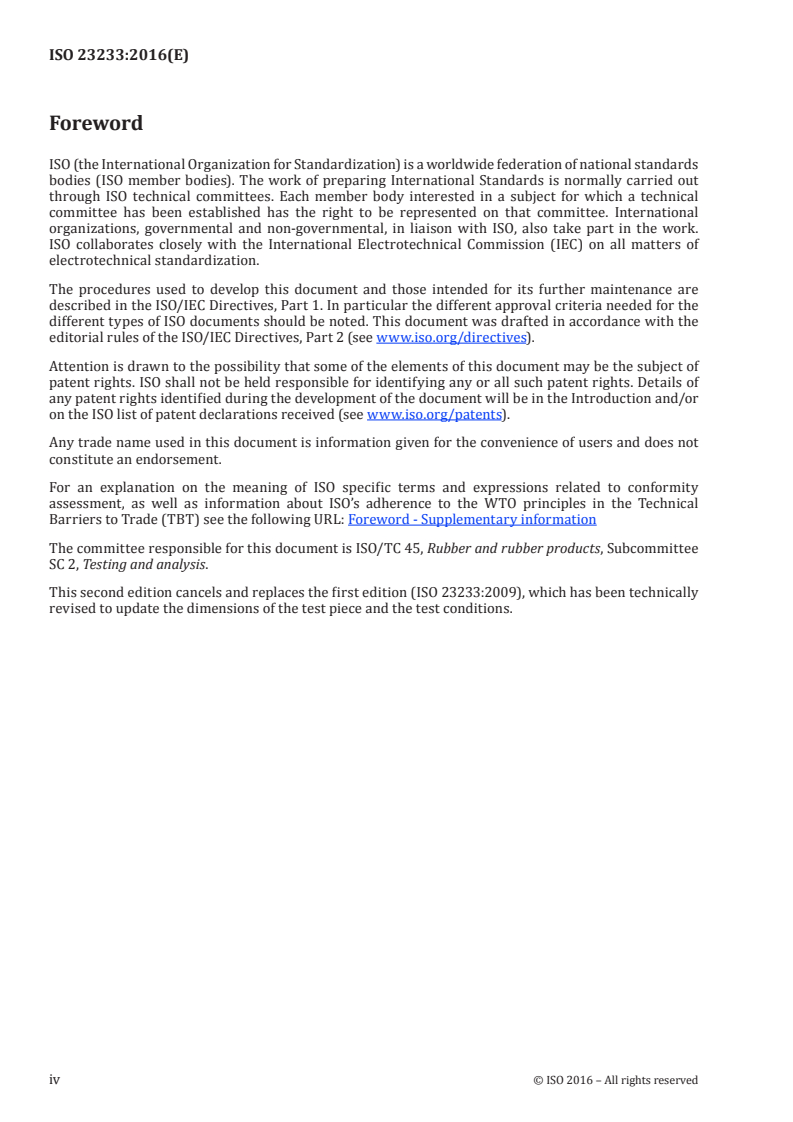

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical
Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 45, Rubber and rubber products, Subcommittee
SC 2, Testing and analysis.
This second edition cancels and replaces the first edition (ISO 23233:2009), which has been technically
revised to update the dimensions of the test piece and the test conditions.
iv © ISO 2016 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 23233:2016(E)
Rubber, vulcanized or thermoplastic — Determination of
resistance to abrasion using a driven, vertical abrasive disc
WARNING 1 — Persons using this International Standard should be familiar with normal
laboratory practice. This International Standard does not purport to address all of the safety
problems, if any, associated with its use. It is the responsibility of the user to establish appropriate
safety and health practices and to ensure compliance with any national regulatory conditions.
WARNING 2 — Certain procedures specified in this International Standard may involve
the use or generation of substances, or the generation of waste, that could constitute a local
environmental hazard. Reference should be made to appropriate documentation on safe
handling and disposal after use.
1 Scope
This International Standard specifies a method for the determination of the resistance of rubber to
abrasion using a driven, vertical abrasive disc.
The loss in mass on abrasion is determined through the slip caused by setting different slip angles and
rotational speeds between a wheel-shaped rubber test piece and an abrasive disc which are rotating in
planes at right angles to each other and pressed against each other with a specified load. The test result
can be reported as the loss in mass per unit running distance and/or as an abrasion resistance index
compared to a reference compound.
This International Standard is applicable to comparative testing, quality control, specification
compliance testing, referee testing and research and development work.
As the test device described is capable of setting each abrasion parameter, such as slip angle, rotational
speed of the abrasive disc and load, independently, the method is suitable for carrying out a wide range
of abrasion tests for various rubber products, especially tyres.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 525, Bonded abrasive products — General requirements
ISO 8486-1, Bonded abrasives — Determination and designation of grain size distribution — Part 1:
Macrogrits F4 to F220
ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test methods
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
abrasion
loss of material from a surface due to frictional forces
[SOURCE: ISO 23794:2015, 3.1]
© ISO 2016 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 23233:2016(E)
3.2
abrasion resistance
resistance to wear resulting from mechanical action upon a surface
[SOURCE: ISO 23794:2015, 3.2]
Note 1 to entry: Abrasion resistance can be expressed as a loss in mass or an abrasion resistance index.
3.3
abrasion resistance index
ratio of the loss in volume of a reference compound to the loss in volume of a test rubber measured
under the same specified conditions and expressed as a percentage
[SOURCE: ISO 23794:2015, 3.3]
Note 1 to entry: The smaller the number, the lower the abrasion resistance.
3.4
slip angle
angle made by the plane of the test piece with the radius of the abrasive disc which passes through the
point of contact between the test piece and the abrasive disc
3.5
running distance
total distance travelled by a point on the circumference of the test piece relative to the abrasive disc
3.6
reference compound
compound of known abrasion resistance which is compared with that of the test rubber
4 Principle
A wheel-shaped test piece and an abrasive disc are pressed against each other at right angles by a
specified load. The abrasive disc is driven so that it rotates, causing the test piece to rotate with it. Wear
occurs due to slip between the test piece and the abrasive disc.
Different angles of slip between the abrasive disc and the test piece can be used to give different speeds
of rotation of the test piece.
A powder consisting of a mixture of MgO and Al O is used to prevent smearing of the test piece on the
2 3
surface of the abrasive disc.
The loss in mass of the test piece is measured and the loss per unit running distance calculated. The
abrasion resistance index can also be determined by comparing the loss in mass of the test piece per
unit running distance with the loss in mass per unit running distance of a reference compound tested
under the same conditions.
5 Apparatus
5.1 Abrasion test machine
The abrasion test machine (see Figure 1) consists of an abrasive electro-corundum disc, a test piece
holder with test piece mounting facilities (see Figure 2), a feed device for anti-smearing powder, an
infrared thermometer, a load application device, a slip angle adjustment device and a side force
measurement device.
2 © ISO 2016 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 23233:2016(E)
Key
1 electro-corundum disc 5 load application device
2 test piece 6 infrared thermometer
3 side force measurement device 7 anti-smearing powder feed
4 slip angle adjustable from 0° to 20°
Figure 1 — Schematic illustration of the apparatus
Key
1 test piece (external diameter: see Table 2, internal diameter: see Table 2)
2 steel
...
DRAFT INTERNATIONAL STANDARD
ISO/DIS 23233
ISO/TC 45/SC 2 Secretariat: JISC
Voting begins on: Voting terminates on:
2015-06-19 2015-09-19
Rubber, vulcanized or thermoplastic — Determination of
resistance to abrasion using a driven, vertical abrasive disc
Caoutchouc, vulcanisé ou thermoplastique — Détermination de la résistance à l’abrasion au moyen d’un
disque abrasif vertical, motorisé
ICS: 83.060
THIS DOCUMENT IS A DRAFT CIRCULATED
FOR COMMENT AND APPROVAL. IT IS
THEREFORE SUBJECT TO CHANGE AND MAY
NOT BE REFERRED TO AS AN INTERNATIONAL
STANDARD UNTIL PUBLISHED AS SUCH.
IN ADDITION TO THEIR EVALUATION AS
BEING ACCEPTABLE FOR INDUSTRIAL,
TECHNOLOGICAL, COMMERCIAL AND
USER PURPOSES, DRAFT INTERNATIONAL
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN
Reference number
NATIONAL REGULATIONS.
ISO/DIS 23233:2015(E)
RECIPIENTS OF THIS DRAFT ARE INVITED
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
©
PROVIDE SUPPORTING DOCUMENTATION. ISO 2015
---------------------- Page: 1 ----------------------
ISO/DIS 23233:2015(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2015, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 23233:2009(E)
Contents Page
Foreword .iv
1 Scope.1
2 Normative references.1
3 Terms and definitions .2
4 Principle .2
5 Apparatus.3
5.1 Abrasion test machine.3
5.2 Balance.5
6 Test pieces .5
6.1 Type and preparation.5
6.2 Number .5
6.3 Time interval between vulcanization or forming and testing.6
7 Conditioning .6
8 Test temperature .6
9 Test conditions .6
9.1 Preliminary abrasion.6
9.2 Run-in .6
9.3 Test conditions .7
10 Procedure.8
10.1 Order of the test pieces .8
10.2 Marking of the test pieces .8
10.3 Abrasion testing .8
[1] to [5]
11 Expression of results .9
12 Test report.9
Bibliography.11
© ISO 2009 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 23233:2009(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 23233 was prepared by Technical Committee ISO/TC 45, Rubber and rubber products, Subcommittee
SC 2, Testing and analysis.
This second edition cancels and replaces the first edition (ISO 23233:2009), which has been revised to update
the dimensions of the test piece and the test conditions.
iv © ISO 2009 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 23233:2009(E)
Rubber, vulcanized or thermoplastic — Determination of
resistance to abrasion using a driven, vertical abrasive disc
WARNING 1 — Persons using this International Standard should be familiar with normal laboratory
practice. This standard does not purport to address all of the safety problems, if any, associated with
its use. It is the responsibility of the user to establish appropriate safety and health practices and to
ensure compliance with any national regulatory conditions.
WARNING 2 — Certain procedures specified in this International Standard may involve the use or
generation of substances, or the generation of waste, that could constitute a local environmental
hazard. Reference should be made to appropriate documentation on safe handling and disposal after
use.
1 Scope
This International Standard specifies a method for the determination of the resistance of rubber to abrasion
using a driven, vertical abrasive disc (the LAT 100: Laboratory Abrasion Tester 100).
The loss in mass on abrasion is determined through the slip caused by setting different slip angles and
rotational speeds between a wheel-shaped rubber test piece and an abrasive disc which are rotating in planes
at right angles to each other and pressed against each other with a specified load. The test result can be
reported as the loss in mass per unit running distance and/or as an abrasion resistance index compared to a
reference compound.
This International Standard is applicable to comparative testing, quality control, specification compliance
testing, referee testing and research and development work.
As the test device described is capable of setting each abrasion parameter, such as slip angle, rotational
speed of the abrasive disc and load, independently, the method is suitable for carrying out a wide range of
abrasion tests for various rubber products, especially tyres.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 525, Bonded abrasive products — General requirements
ISO 8486-1, Bonded abrasives — Determination and designation of grain size distribution — Part 1:
Macrogrits F4 to F220
ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test methods
© ISO 2009 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 23233:2009(E)
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
abrasion
loss of material from a surface due to frictional forces
[ISO 23794]
3.2
abrasion resistance
resistance to wear resulting from mechanical action upon a surface
[ISO 23794]
Note 1 to entry Abrasion resistance can be expressed as a loss in mass or an abrasion resistance index.
3.3
abrasion resistance index
ratio of the loss in volume of a reference compound to the loss in volume of a test rubber measured under the
same specified conditions and expressed as a percentage
[ISO 23794]
Note 1 to entry The smaller the number, the lower the abrasion resistance.
3.4
slip angle
angle made by the plane of the test piece with the radius of the abrasive disc which passes through the point
of contact between the test piece and the abrasive disc
3.5
running distance
total distance travelled by a point on the circumference of the test piece relative to the abrasive disc
3.6
reference compound
compound of known abrasion resistance which is compared with that of the test rubber
4 Principle
A wheel-shaped test piece and an abrasive disc are pressed against each other at right angles by a specified
load. The abrasive disc is driven so that it rotates, causing the test piece to rotate with it. Wear occurs due to
slip between the test piece and the abrasive disc.
Different angles of slip between the abrasive disc and the test piece can be used to give different speeds of
rotation of the test piece.
A powder consisting of a mixture of MgO and Al O is used to prevent smearing of the test piece on the
2 3
surface of the abrasive disc.
The loss in mass of the test piece is measured and the loss per unit running distance calculated. The abrasion
resistance index can also be determined by comparing the loss in mass of the test piece per unit running
distance with the loss in mass per unit running distance of a reference compound tested under the same
conditions.
2 © ISO 2009 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 23233:2009(E)
5 Apparatus
5.1 Abrasion test machine
The abrasion test machine (see Figure 1) consists of an abrasive electro-corundum disc, a test piece holder
with test piece mounting facilities (see Figure 2), a feed device for anti-smearing powder, an infrared
thermometer, a load application device, a slip angle adjustment device and a side force measurement device.
4
5
6
7
1
2
3
Key
1 electro-corundum disc 5 load application device
2 test piece 6 infrared thermometer
3 side force measurement device 7 anti-smearing powder feed
4 slip angle adjustable from 0° to 20°
Figure 1 — Schematic illustration of the apparatus
© ISO 2009 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 23233:2009(E)
1
2
4
3
Key
1 test piece (external diameter: see Table 2, internal diameter: see Table 2)
2 steel support discs, one on each side (external diameter: 60 mm, internal diameter: maximum highest 35 mm)
3 sleeve (external diameter: 35 mm, internal diameter: 30 mm)
4 bore for mounting shaft (diameter: 30 mm)
Figure 2 — Test piece mounted on the test piece holder
The test piece shall be mounted in such a way that it does not slip on its mounting shaft when the abrasive
disc is rotated, so that the rotation of the abrasiv
...
NORME ISO
INTERNATIONALE 23233
Deuxième édition
2016-03-01
Caoutchouc, vulcanisé ou
thermoplastique — Détermination de
la résistance à l’abrasion au moyen
d’un disque abrasif vertical, motorisé
Rubber, vulcanized or thermoplastic — Determination of resistance to
abrasion using a driven, vertical abrasive disc
Numéro de référence
ISO 23233:2016(F)
©
ISO 2016
---------------------- Page: 1 ----------------------
ISO 23233:2016(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 23233:2016(F)
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 2
5 Appareillage . 3
5.1 Machine d’essai d’abrasion. 3
5.2 Balance . 5
6 Éprouvettes . 5
6.1 Type et préparation . 5
6.2 Nombre . 6
6.3 Délai entre vulcanisation ou formage et essai . 6
7 Conditionnement . 6
8 Température d’essai . 6
9 Conditions d’essai . 6
9.1 Abrasion préliminaire . 6
9.2 Rodage . 7
9.3 Conditions d’essai . 7
10 Mode opératoire. 8
10.1 Ordre des éprouvettes . 8
10.2 Marquage des éprouvettes . 8
10.3 Essai d’abrasion . 8
[2] [6]
11 Expression des résultats à .9
12 Rapport d’essai .10
Bibliographie .11
© ISO 2016 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 23233:2016(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer
un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 45, Élastomères et produits à base
d’élastomères, sous-comité SC 2, Essais et analyses.
Cette deuxième édition annule et remplace la première édition (ISO 23233:2009), qui a fait l’objet d’une
révision technique pour mettre à jour les dimensions des éprouvettes et les conditions d’essai.
iv © ISO 2016 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 23233:2016(F)
Caoutchouc, vulcanisé ou thermoplastique —
Détermination de la résistance à l’abrasion au moyen d’un
disque abrasif vertical, motorisé
AVERTISSEMENT 1 — Il convient que les utilisateurs de la présente Norme internationale
connaissent bien les pratiques courantes de laboratoire. La présente Norme internationale
n’a pas pour but de traiter tous les problèmes de sécurité qui sont, le cas échéant, liés à son
utilisation. II incombe à l’utilisateur d’établir des pratiques appropriées en matière d’hygiène et
de sécurité, et de s’assurer de la conformité à la réglementation nationale en vigueur.
AVERTISSEMENT 2 — Certains modes opératoires spécifiés dans la présente Norme
internationale peuvent impliquer l’utilisation ou la génération de substances ou de déchets
qui pourraient constituer un danger pour l’environnement local. Il convient de se référer à la
documentation appropriée pour leur manipulation et leur élimination après utilisation.
1 Domaine d’application
La présente Norme internationale spécifie une méthode de détermination de la résistance du caoutchouc
à l’abrasion au moyen d’un disque abrasif vertical.
La perte de masse par abrasion est déterminée à partir du glissement provoqué par réglage de
différents angles et vitesses de glissement entre une éprouvette de caoutchouc en forme de roue et
un disque abrasif en rotation sur des plans placés à angle droit l’un par rapport à l’autre, plaqués l’un
contre l’autre par une charge spécifiée. Le résultat d’essai peut être consigné en tant que perte de masse
par abrasion par unité de distance, et/ou en indice de résistance à l’abrasion par comparaison avec un
mélange témoin.
La présente Norme internationale s’applique aux essais comparatifs, au contrôle de la qualité, aux
essais de conformité aux spécifications, aux essais d’arbitrage et aux travaux de recherche et de
développement.
Comme le dispositif d’essai décrit est capable de gérer indépendamment chaque paramètre
d’abrasion, comme l’angle de glissement, la vitesse de rotation du disque abrasif et la charge, la
méthode convient pour toutes sortes d’essais d’abrasion portant sur divers produits en caoutchouc,
en particulier les pneumatiques
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de façon normative dans le présent document
et sont indispensables à son application. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 525, Produits abrasifs agglomérés — Exigences générales
ISO 8486-1, Abrasifs agglomérés — Détermination et désignation de la distribution granulométrique —
Partie 1: Macrograins F4 à F220
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d’essais physiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
© ISO 2016 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 23233:2016(F)
3.1
abrasion
perte de matière en surface, due à des forces de frottement
[SOURCE: ISO 23794:2015, 3.1]
3.2
résistance à l’abrasion
résistance à une usure superficielle par une action mécanique
[SOURCE: ISO 23794:2015, 3.2]
Note 1 à l’article: La résistance à l’abrasion peut être exprimée en tant que perte de masse ou par un indice de
résistance à l’abrasion.
3.3
indice de résistance à l’abrasion
rapport, exprimé en pourcentage, de la diminution de volume d’un mélange témoin à la diminution de
volume du mélange soumis à essai à apprécier, dans les mêmes conditions spécifiées
[SOURCE: ISO 23794:2015, 3.3]
Note 1 à l’article: Plus le chiffre est petit, plus la résistance à l’abrasion est faible.
3.4
angle de glissement
angle formé par le plan de l’éprouvette avec le rayon du disque abrasif qui passe par le point de contact
entre l’éprouvette et le disque abrasif
3.5
distance d’abrasion
distance totale parcourue par un point situé sur la circonférence de l’éprouvette par rapport au
disque abrasif
3.6
mélange témoin
mélange dont la résistance à l’abrasion connue est comparée à celle du caoutchouc soumis à essai
4 Principe
Une éprouvette en forme de roue et un disque abrasif sont plaqués l’un contre l’autre à angle droit par
une charge spécifiée. Le disque abrasif tourne et entraîne dans sa rotation l’éprouvette. Une usure se
produit, due au glissement entre l’éprouvette et le disque abrasif.
Différents angles de glissement entre le disque abrasif et l’éprouvette peuvent être utilisés pour
produire différentes vitesses de rotation de l’éprouvette.
Une poudre constituée d’un mélange de MgO et Al O est utilisée pour éviter le poissage de l’éprouvette
2 3
sur la surface du disque abrasif.
La perte de masse de l’éprouvette est mesurée et la perte par abrasion par unité de distance est
calculée. L’indice de résistance à l’abrasion peut également être déterminé en comparant la perte de
masse par abrasion de l’éprouvette par unité de distance à celle d’un mélange témoin soumis à essai
dans les mêmes conditions.
2 © ISO 2016 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 23233:2016(F)
5 Appareillage
5.1 Machine d’essai d’abrasion
La machine d’essai d’abrasion (voir Figure 1) est constituée d’un disque abrasif en électro-corindon,
d’un support d’éprouvette avec accessoires de montage (voir Figure 2), d’un distributeur de poudre
anti-poissage, d’un thermomètre à infrarouge, d’un dispositif d’application de la charge, d’un réglage de
l’angle de glissement et d’un capteur de force latérale.
Légende
1 disque en électro-corindon 5 dispositif d’application de la charge
2 éprouvette 6 thermomètre à infrarouge
3 capteur de force latérale 7 distributeur de poudre anti-poissage
4 angle de glissement réglable de 0° à 20°
Figure 1 — Illustration schématique de l’appareillage
© ISO 2016 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 23233:2016(F)
Légende
1 éprouvette (diamètre extérieur: voir Tableau 2, diamètre intérieur: voir Tableau 2
2 disques porteurs en acier, un de chaque côté (diamètre extérieur: 60 mm, diamètre intérieur: maximum le plus
élevé 35 mm)
3 manchon (diamètre extérieur: 35 mm, diamètre intérieur: 30 mm)
...
PROJET DE NORME INTERNATIONALE
ISO/DIS 23233
ISO/TC 45/SC 2 Secrétariat: JISC
Début de vote: Vote clos le:
2015-06-19 2015-09-19
Caoutchouc, vulcanisé ou thermoplastique —
Détermination de la résistance à l’abrasion au moyen d’un
disque abrasif vertical, motorisé
Rubber, vulcanized or thermoplastic — Determination of resistance to abrasion using a driven, vertical
abrasive disc
ICS: 83.060
CE DOCUMENT EST UN PROJET DIFFUSÉ POUR
OBSERVATIONS ET APPROBATION. IL EST DONC
SUSCEPTIBLE DE MODIFICATION ET NE PEUT
ÊTRE CITÉ COMME NORME INTERNATIONALE
AVANT SA PUBLICATION EN TANT QUE TELLE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES
FINS INDUSTRIELLES, TECHNOLOGIQUES ET
COMMERCIALES, AINSI QUE DU POINT DE VUE
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR
POSSIBILITÉ DE DEVENIR DES NORMES
POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
Numéro de référence
LES DESTINATAIRES DU PRÉSENT PROJET
ISO/DIS 23233:2015(F)
SONT INVITÉS À PRÉSENTER, AVEC LEURS
OBSERVATIONS, NOTIFICATION DES DROITS
DE PROPRIÉTÉ DONT ILS AURAIENT
ÉVENTUELLEMENT CONNAISSANCE ET À
©
FOURNIR UNE DOCUMENTATION EXPLICATIVE. ISO 2015
---------------------- Page: 1 ----------------------
ISO/DIS 23233:2015(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2015 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/DIS 23233
Sommaire Page
Avant-propos . iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Principe . 2
5 Appareillage . 3
5.1 Machine d'essai d'abrasion . 3
5.2 Balance . 5
6 Eprouvettes . 5
6.1 Type et préparation . 5
6.2 Nombre . 6
6.3 Délai entre vulcanisation ou formage et essai . 6
7 Conditionnement . 6
8 Température d'essai . 6
9 Conditions d'essai . 6
9.1 Abrasion préliminaire . 6
9.2 Rodage . 7
9.3 Conditions d'essai . 7
10 Mode opératoire . 9
10.1 Ordre des éprouvettes . 9
10.2 Marquage des éprouvettes . 9
10.3 Essai d'abrasion . 9
[1] à [5]
11 Expression des résultats . 10
12 Rapport d'essai . 10
Bibliography . 12
© ISO 2015 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/DIS 23233
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 23233 a été élaborée par le comité technique ISO/TC 45, Élastomères et produits à base
d'élastomères, sous-comité SC 2, Essais et analyses.
Cette deuxième édition annule et remplace la première édition (ISO 23233:2009), qui a fait l'objet d'une
révision technique pour mettre à jour les dimensions des éprouvettes et les conditions d'essai.
iv © ISO 2015 – Tous droits réservés
---------------------- Page: 4 ----------------------
PROJET DE NORME INTERNATIONALE ISO/DIS 23233
Caoutchouc, vulcanisé ou thermoplastique — Détermination de
la résistance à l'abrasion au moyen d'un disque abrasif vertical,
motorisé
AVERTISSEMENT 1 — Il convient que les utilisateurs de la présente Norme internationale connaissent
bien les pratiques courantes de laboratoire. La présente norme n'a pas pour but de traiter tous les
problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. II incombe à l'utilisateur d'établir
des pratiques appropriées en matière d'hygiène et de sécurité, et de s'assurer de la conformité à la
réglementation nationale en vigueur.
AVERTISSEMENT 2 — Certains modes opératoires spécifiés dans la présente Norme internationale
peuvent impliquer l’utilisation ou la génération de substances ou de déchets qui pourraient constituer
un danger pour l’environnement local. Il convient de se référer à la documentation appropriée pour
leur manipulation et leur élimination après utilisation.
1 Domaine d’application
La présente Norme internationale spécifie une méthode de détermination de la résistance du caoutchouc à
l'abrasion au moyen d'un disque abrasif vertical motorisé (le LAT 100 : Laboratory Abrasion Tester 100).
La perte de masse par abrasion est déterminée à partir du glissement provoqué par réglage de différents
angles et vitesses de glissement entre une éprouvette de caoutchouc en forme de roue et un disque abrasif
en rotation sur des plans placés à angle droit l’un par rapport à l’autre, plaqués l'un contre l'autre par une
charge spécifiée. Le résultat d'essai peut être consigné en tant que perte de masse par abrasion par unité
de distance, et/ou en indice de résistance à l'abrasion par comparaison avec un mélange témoin.
La présente Norme internationale s'applique aux essais comparatifs, au contrôle de la qualité, aux essais de
conformité aux spécifications, aux essais d'arbitrage et aux travaux de recherche et de développement.
Comme le dispositif d'essai décrit est capable de gérer indépendamment chaque paramètre d'abrasion,
comme l'angle de glissement, la vitesse de rotation du disque abrasif et la charge, la méthode convient pour
toutes sortes d'essais d'abrasion portant sur divers produits en caoutchouc, en particulier les pneumatiques
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 525, Produits abrasifs agglomérés — Exigences générales
ISO 8486-1, Abrasifs agglomérés — Détermination et désignation de la distribution granulométrique —
Partie 1 : Macrograins F4 à F220
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d'essais physiques
© ISO 2015 – Tous droits réservés
1
---------------------- Page: 5 ----------------------
ISO/DIS 23233
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
abrasion
perte de matière en surface, due à des forces de frottement
[ISO 23794]
3.2
résistance à l'abrasion
résistance à une usure superficielle par une action mécanique
[ISO 23794]
Note 1 à l’article La résistance à l'abrasion peut être exprimée en tant que perte de masse ou par un indice de
résistance à l'abrasion.
3.3
indice de résistance à l'abrasion
rapport, exprimé en pourcentage, de la diminution de volume d'un mélange témoin à la diminution de volume
du mélange soumis à essai, dans les mêmes conditions spécifiées
[ISO 23794]
Note 1 à l’article Plus le chiffre est petit, plus la résistance à l’abrasion est flaible.
3.4
angle de glissement
angle formé par le plan de l'éprouvette avec le rayon du disque abrasif qui passe par le point de contact entre
l'éprouvette et le disque abrasif
3.5
distance d'abrasion
distance totale parcourue par un point situé sur la circonférence de l'éprouvette par rapport au disque abrasif
3.6
mélange témoin
mélange dont la résistance à l'abrasion connue est comparée à celle du caoutchouc soumis à essai
4 Principe
Une éprouvette en forme de roue et un disque abrasif sont plaqués l'un contre l'autre à angle droit par une
charge spécifiée. Le disque abrasif tourne et entraîne dans sa rotation l'éprouvette. Une usure se produit, due
au glissement entre l'éprouvette et le disque abrasif.
Différents angles de glissement entre le disque abrasif et l'éprouvette peuvent être utilisés pour produire
différentes vitesses de rotation de l'éprouvette.
Une poudre constituée d'un mélange de MgO et de Al O est utilisée pour éviter le poissage de l’éprouvette
2 3
sur la surface du disque abrasif.
La perte de masse de l'éprouvette est mesurée et la perte par abrasion par unité de distance est calculée.
L'indice de résistance à l'abrasion peut également être déterminé en comparant la perte de masse par
abrasion de l'éprouvette par unité de distance à celle d'un mélange témoin soumis à essai dans les mêmes
conditions.
© ISO 2015 – Tous droits réservés
2
---------------------- Page: 6 ----------------------
ISO/DIS 23233
5 Appareillage
5.1 Machine d'essai d'abrasion
La machine d'essai d'abrasion (voir Figure 1) est constituée d'un disque abrasif en électro-corindon, d'un
support d'éprouvette avec accessoires de montage (voir Figure 2), d'un distributeur de poudre anti-poissage,
d'un thermomètre à infrarouge, d'un dispositif d'application de la charge, d'un réglage de l'angle de glissement
et d'un capteur de force latérale.
Légende
1 disque en électro-corindon 5 dispositif d'application de la charge
2 éprouvette 6 thermomètre à infrarouge
3 capteur de force latérale 7 distributeur de poudre anti-poissage
4 angle de glissement réglable de 0° à 20°
Figure 1 — Illustration schématique de l'appareillage
© ISO 2015 – Tous droits réservés
3
---------------------- Page: 7 ----------------------
ISO/DIS 23233
Légende
1 éprouvette (diamètre extérieur : voir Tableau 2, diamètre intérieur : voir Tableau 2)
2 disques porteurs en acier, un de chaque côté (diamètre extérieur : 60 mm, diamètre intérieur : maximum le plus élevé
35 mm)
3 manchon (diamètre extérieur : 35 mm, diamètre intérieur : 30 mm)
4 orifice de guidage pour le montage de l'arbre (diamètre : 30 mm)
Figure 2 — Éprouvette montée sur le porte-éprouvette
L'éprouvette doit être montée de manière à ne pas glisser sur l'arbre rotatif lors de la mise en rotation du
disque abrasif, pour que le mouvement de rotation du disque soit transmis avec précision à l'éprouvette. Une
paire de disques porteurs de 60 mm de diamètre comportant un orifice central de maximum le plus élevé 35 mm
doit être installée de part et d'autre de l'éprouvette, pour assurer la rigidité latérale du corps de l'éprouvette
(voir Figure 2). En outre, un manchon, de diamètre intérieur 30 mm, de diamètre extérieur 35 mm et une
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
