ISO 10487-2:1995

Passenger cars - Connections for car radios - Part 2: Performance requirements

Contains performance requirements of multi-pole connectors for car radios in accordance with ISO 10487-1.

Voitures particulières — Connexions pour autoradios — Partie 2: Exigences de performance

General Information

• Status: Published
• Publication Date: 29-Nov-1995
• ICS: 43.040.15 - Car informatics. On board computer systems
• Technical Committee: ISO/TC 22/SC 32 - Electrical and electronic components and general system aspects
• Drafting Committee: ISO/TC 22/SC 32/WG 6 - On-board electrical connections
• Current Stage: 9093 - International Standard confirmed
• Start Date: 30-Jun-2022
• Completion Date: 13-Dec-2025

Overview

ISO 10487-2:1995 defines the performance requirements for multi-pole connectors used with car radios in passenger cars. It applies to unsealed connectors, intended for operating temperatures between −40 °C and +85 °C (class 2 per ISO 8092-2), and covers both extractable car-radio connections (without locking devices) and permanent connections (with locking devices). The standard complements ISO 10487-1 (dimensions and general requirements) and specifies the test procedures, sample sizes and acceptance criteria for electrical and mechanical performance.

Key topics and technical requirements

• Connector ratings
  • Nominal voltages: 12 V or 24 V (selected by the radio manufacturer)
  • Nominal currents: 10 A for 12 V, 5 A for 24 V
• Environmental class
  • Designed for automotive ambient temperatures −40 °C to +85 °C
• Test program and conditions
  • Tests performed at (23 ± 5) °C and 45–75% RH unless otherwise specified
  • Sample groups: sets of five connectors submitted to specified test sequences
• Electrical performance
  • Contact/connection resistance measured at millivolt level; 10 mΩ max. (as specified)
  • Insulation resistance requirement (specified in referenced test method)
  • Dielectric strength testing per ISO 8092-2 procedures
  • Current cycling: examples include 6 A for 12 V, 3 A for 24 V
  • Temperature-rise tests using 0.75 mm² cable cross-section with the above test currents
• Mechanical and durability tests
  • Visual examination, contact insertion/retention, tensile strength of crimped connections
  • Disconnecting/connecting force limits defined per connector part (A, B, C, etc.)
  • Durability for extractable connectors: cyclic connection/disconnection (e.g., 5 000 cycles) with post-test contact-resistance checks
  • Locking device strength testing for permanent connectors
  • Vibration, temperature/humidity cycling, and salt spray corrosion tests

Applications and users

ISO 10487-2 is essential for:

• Automotive manufacturers (OEMs) specifying reliable car radio connector interfaces
• Car radio and in-vehicle infotainment (IVI) designers ensuring compatibility and durability
• Connector and terminal suppliers developing multi-pole automotive connectors
• Test laboratories performing compliance verification and type-approval testing
• Quality and compliance engineers responsible for vehicle electrical-harness integration

Using ISO 10487-2 helps ensure safe, durable electrical connections for vehicle audio systems and supports interoperability between radios and wiring harnesses across manufacturers.

Related standards

• ISO 10487-1 - Dimensions and general requirements (connector form and pin layout)
• ISO 8092-2 - Road vehicles - Connections for on-board wiring harnesses: definitions, test methods and general performance requirements (referenced test procedures)

Standards Content (Sample)

ISO
INTERNATIONAL
10487-2
STANDARD
First edition
1995-12-15
Passenger cars - Connections for car
radios -
Part 2:
Performance requirements
Voitures particuli&res - Connexions pour autoradios -
Partie 2: fxigences de Performance
Reference number
ISO 1048702:1995(E)

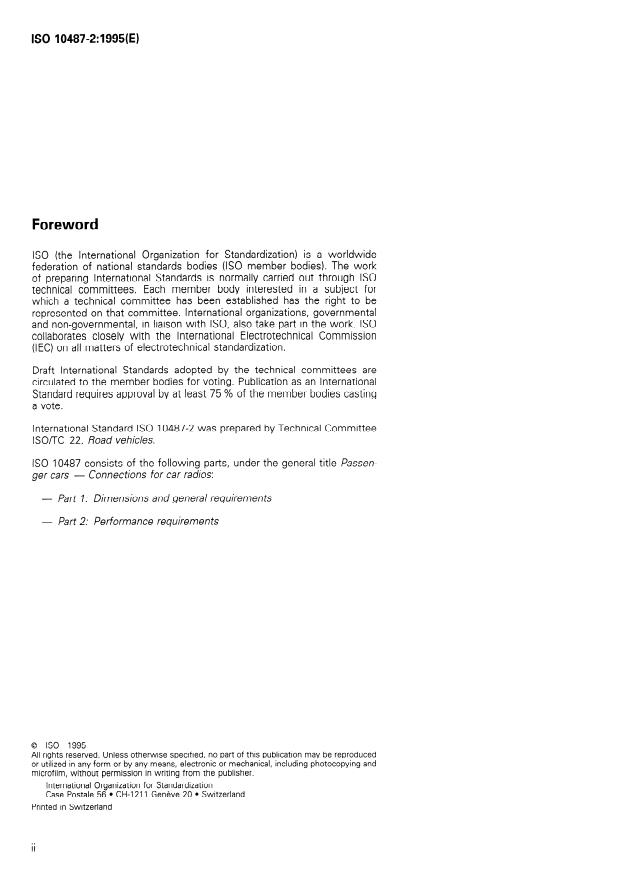

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 10487-2 was prepared by Technical Committee
lSO/TC 22, ßoad vehicles.
ISO 10487 consists of the following Parts, under the general title Passen-
ger cars - Connections for car radios:
- Part 7: Dimensions and general requirements
- Part 2: Performance requirements
0 ISO 1995
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronie or mechanical, including photocopying and
microfilm, without Permission in writing from the publisher.
International Organization for Standardization
Case Postale 56 0 CH-l 211 Geneve 20 l Switzerland
Printed in Switzerland
ISO 10487=2:1995(E)
INTERNATIONAL STANDARD 0 ISO
Passenger cars - Connections for car radios -
Part 2:
Performance requirements
- applicable to environmental temperatures be-
1 Scope
tween - 40 “C and + 85 “C (class 2 as defined in
table 4 of ISO 8092-2:-);
This part of ISO 10487 specifies Performance re-
quirements of multi-pole connectors in accordance
- unsealed;
with ISO 10487-1.
- without locking devices for extractable car radios,
2 Normative references
or with locking devices for permanent car radio
connections.
The following Standards contain provisions which,
through reference in this text, constitute provisions
Car radio connector ratings are as follows:
of this part of ISO 10487. At the time of publication,
the editions indicated were valid. All Standards are
a) nominal voltage: 12 V or 24 V, as selected by the
subject to revision, and Parties to agreements based
car radio manufacturer;
on this part of ISO 10487 are encouraged to investi-
gate the possibility of applying the most recent edi-
b) nominal current: 10 A for 12 V and 5 A for 24 V.
tions of the Standards indicated below. Members of
IEC and ISO maintain registers of currently valid
International Standards.
4 Test methods and Performance
requirements
ISO 8092-2:-‘1, ßoad vehicles - Connections for
on-board electrical wiring harnesses - Part 2: Defi-
All test procedures shall be carried out at an ambient
nitions, test methods and general Performance re-
temperature of (23 + 5) “C, and a relative humidity
quiremen ts.
between 45 % and 75 %, unless otherwise stated.
ISO 10487-1: 1992, Passenger car radio connections
The tests shall be applied with all contacts fitted.
- Part 7: Dimensions and general requirements.

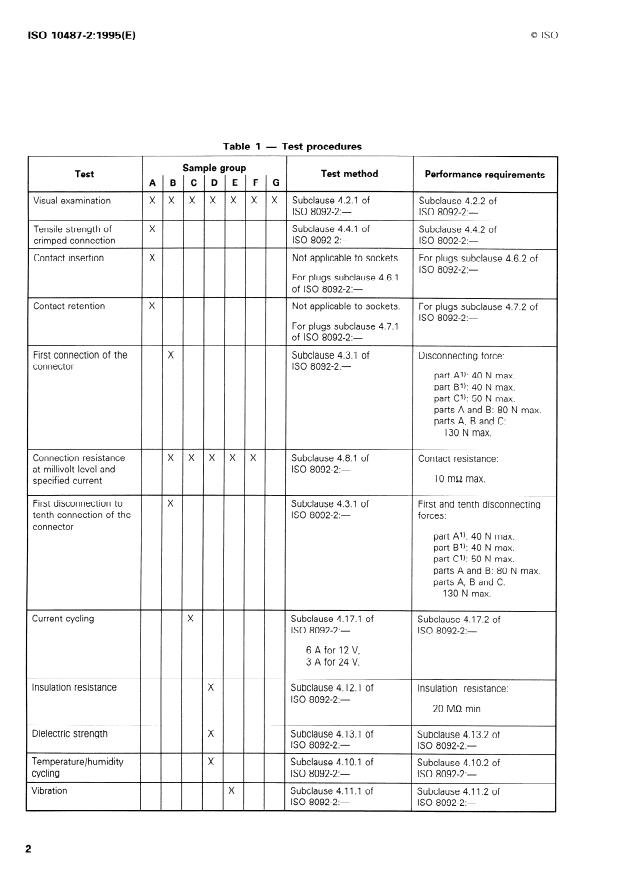

Test procedures, test sequences and performances
shall be as specified in table 1. Esch group of samples
3 Specifications and ratings
shall consist of five connectors and shall be submitted
Car radio connectors in accordance with ISO 10487-1 to the test sequences shown vertically by crosses
...

Iso
NORME
10487-2
INTERNATIONALE
Première édition
1995-12-15
Voitures particulières - Connexions pour
autoradios -
Partie 2:
Exigences de performance
- Connections for car radios -
Passenger cars
Part 2: Performance requirements
Numéro de référence
ISO 10487=2:1995(F)

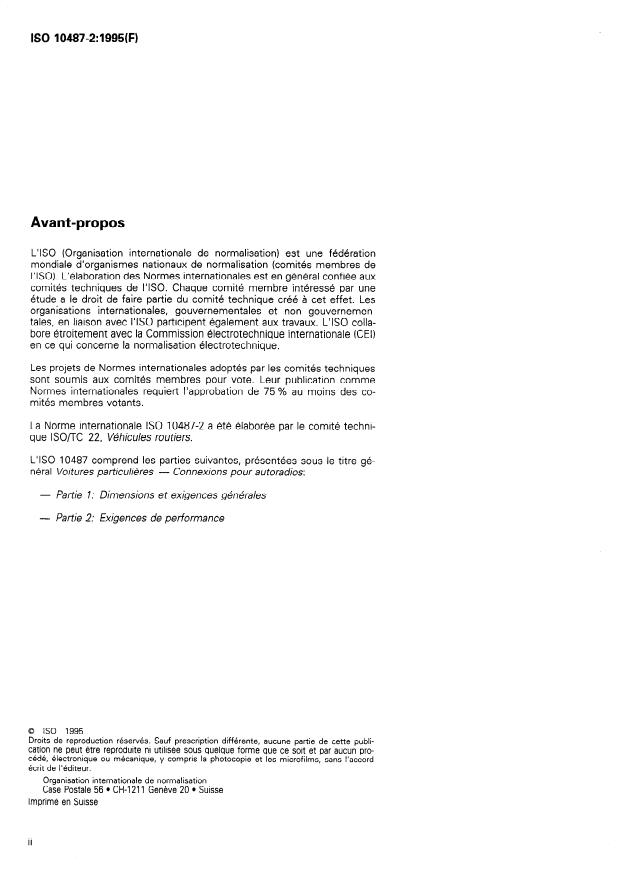

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 10487-2 a été élaborée par le comité techni-
que lSO/TC 22, Véhicules routiers.
L’ISO 10487 comprend les parties suivantes, présentées sous le titre gé-
néral Voitures particulières - Connexions pour autoradios:
- Partie 1: Dimensions et exigences générales
- Partie 2: Exigences de performance
0 ISO 1995
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
ISO 10487=2:1995(F)
NORME INTERNATIONALE 0 ISO
Voitures particulières - Connexions pour
autoradios -
Partie 2:
Exigences de performance
- définis pour être utilisables à température am-
1 Domaine d’application
biante comprise entre - 40 “C et + 85 “C (classe
2 définie dans I’ISO 8092-2:-, tableau 4);
La présente partie de I’ISO 10487 prescrit les exi-
- non étanches;
gences de performance des connecteurs multi-
- dépourvus de système de verrouillage pour les
polaires conformes à I’ISO 10487-I.
autoradios extractibles, ou munis d’un sytème de
verrouillage pour une installation permanente.
2 Références normatives
Les caractéristiques des connecteurs d’autoradio sont
Les normes suivantes -contiennent des dispositions
les suivantes:
qui, par suite de la référence qui en est faite, consti-
tuent des dispositions valables pour la présente partie
a) tension nominale: 12 V ou 24 V, au choix du fa-
de I’ISO 10487. Au moment de la publication, les
bricant de l’autoradio;
éditions indiquées étaient en vigueur. Toute norme
b) courant nominal: 10 A pour 12 V et 5 A pour
est sujette à révision et les parties prenantes des ac-
24 V.
cords fondés sur la présente partie de I’ISO 10487
sont invitées à rechercher la possibilité d’appliquer les
éditions les plus récentes des normes indiquées ci-
4 Méthodes d’essai et exigences
après. Les membres de la CEI et de I’ISO possèdent
le registre des Normes internationales en vigueur à
Sauf indication contraire, tous les essais doivent être
un moment donné.
réalisés à une température ambiante de (23 + 5) “C,
sous une humidité relative comprise entre 45 % et
Véhicules routiers - Connexions
I SO 8092-2:-l’,
75%.
pour faisceaux de câblage électrique embarqués -
Partie 2: Définitions, méthodes d’essai et exigences
Les essais doivent être réalisés avec la totalité des
générales.
contacts en place.
ISO 10487-I 3992, Connexions pour autoradios -
La séquence des essais, leur mode opératoire, ainsi
Partie 1: Dimensions et exigences générales.
que les exigences de performance doivent être

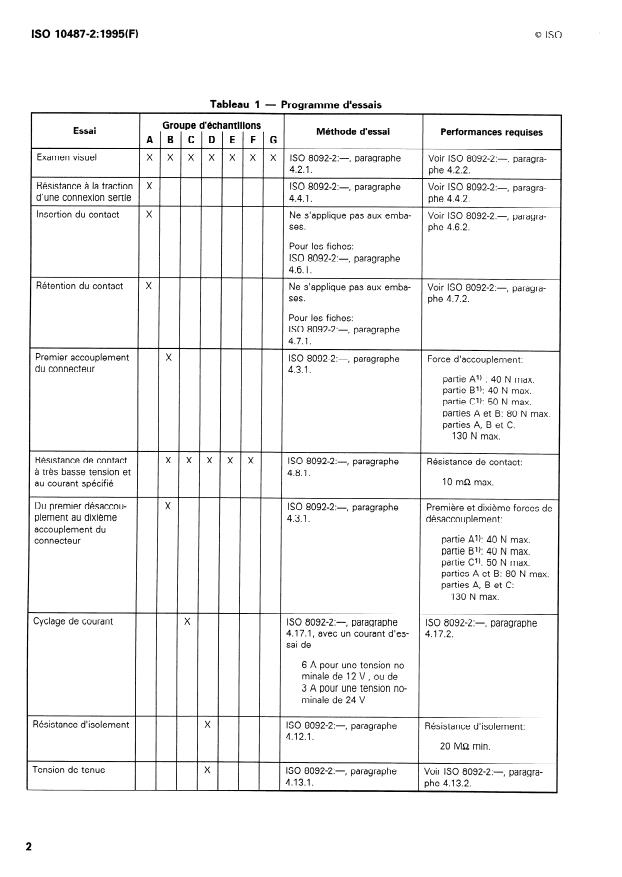

conformes aux indications du tableau 1. Chaque
groupe d’échantillons doit être composé de cinq
3 Spécifications et caractéristiques
connecteurs et doit être soumis à la séquence d’es-
Les connecteurs d’autoradio conformes à sais indiquée verticalement par
...

Iso
NORME
10487-2
INTERNATIONALE
Première édition
1995-12-15
Voitures particulières - Connexions pour
autoradios -
Partie 2:
Exigences de performance
- Connections for car radios -
Passenger cars
Part 2: Performance requirements
Numéro de référence
ISO 10487=2:1995(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 10487-2 a été élaborée par le comité techni-
que lSO/TC 22, Véhicules routiers.
L’ISO 10487 comprend les parties suivantes, présentées sous le titre gé-
néral Voitures particulières - Connexions pour autoradios:
- Partie 1: Dimensions et exigences générales
- Partie 2: Exigences de performance
0 ISO 1995
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
ISO 10487=2:1995(F)
NORME INTERNATIONALE 0 ISO
Voitures particulières - Connexions pour
autoradios -
Partie 2:
Exigences de performance
- définis pour être utilisables à température am-
1 Domaine d’application
biante comprise entre - 40 “C et + 85 “C (classe
2 définie dans I’ISO 8092-2:-, tableau 4);
La présente partie de I’ISO 10487 prescrit les exi-
- non étanches;
gences de performance des connecteurs multi-
- dépourvus de système de verrouillage pour les
polaires conformes à I’ISO 10487-I.
autoradios extractibles, ou munis d’un sytème de
verrouillage pour une installation permanente.
2 Références normatives
Les caractéristiques des connecteurs d’autoradio sont
Les normes suivantes -contiennent des dispositions
les suivantes:
qui, par suite de la référence qui en est faite, consti-
tuent des dispositions valables pour la présente partie
a) tension nominale: 12 V ou 24 V, au choix du fa-
de I’ISO 10487. Au moment de la publication, les
bricant de l’autoradio;
éditions indiquées étaient en vigueur. Toute norme
b) courant nominal: 10 A pour 12 V et 5 A pour
est sujette à révision et les parties prenantes des ac-
24 V.
cords fondés sur la présente partie de I’ISO 10487
sont invitées à rechercher la possibilité d’appliquer les
éditions les plus récentes des normes indiquées ci-
4 Méthodes d’essai et exigences
après. Les membres de la CEI et de I’ISO possèdent
le registre des Normes internationales en vigueur à
Sauf indication contraire, tous les essais doivent être
un moment donné.
réalisés à une température ambiante de (23 + 5) “C,
sous une humidité relative comprise entre 45 % et
Véhicules routiers - Connexions
I SO 8092-2:-l’,
75%.
pour faisceaux de câblage électrique embarqués -
Partie 2: Définitions, méthodes d’essai et exigences
Les essais doivent être réalisés avec la totalité des
générales.
contacts en place.
ISO 10487-I 3992, Connexions pour autoradios -
La séquence des essais, leur mode opératoire, ainsi
Partie 1: Dimensions et exigences générales.
que les exigences de performance doivent être
conformes aux indications du tableau 1. Chaque
groupe d’échantillons doit être composé de cinq
3 Spécifications et caractéristiques
connecteurs et doit être soumis à la séquence d’es-
Les connecteurs d’autoradio conformes à sais indiquée verticalement par
...
