ISO 12140-2:2020

Agricultural trailers and trailed equipment — Drawbar jacks — Part 2: Application safety, test methods and acceptance criteria

This document specifies safety requirements, test procedures, and establishes minimum acceptance criteria for the application of telescopic mechanical screw- and nut-type drawbar jacks and hydraulic drawbar jacks intended to be fitted on the implement tongue of interchangeable towed machinery and hereafter referred to as "implement(s)" as original equipment or jacks fitted with a jack attachment mount. This document applies to implement mounted jacks or jacks fitted with a jack attachment mount. These jacks are used specifically for supporting the hitch points of implements during storage, lifting and lowering of implement tongues to facilitate attaching to or disconnecting from an agricultural tractor and levelling of machinery for stationary use. The drawbars are those which are designed to couple with the mechanical connections of towing vehicles.

Remorques agricoles et matériel traîné — Béquilles d'attelage — Partie 2: Sécurité d'application, méthodes d'essai et critères d'acceptation

Le présent document spécifie les exigences de sécurité, les modes opératoires d'essai et établit les critères d'acceptation minimaux pour l'application des béquilles d'attelage mécaniques télescopiques de type à vis-écrou et des béquilles d'attelage hydrauliques destinées à être montées sur l'attelage de machines remorquées interchangeables et ici appelées « équipement(s) » en tant qu'équipements d'origine ou que béquilles équipées d'une console de fixation. Le présent document s'applique aux béquilles montées sur équipement ou munies d'une console de fixation. Ces béquilles sont utilisées en particulier pour supporter les points d'attelage des équipements lors du remisage, du soulever ou abaisser les axes d'attelage, afin de faciliter leur accouplement ou leur désaccouplement avec un tracteur agricole, et mettre à niveau le matériel pour son utilisation fixe. Les barres d'attelage sont conçues pour être accouplées aux raccords mécaniques des véhicules tracteurs.

General Information

• Status: Published
• Publication Date: 06-Sep-2020
• ICS: 65.060.01 - Agricultural machines and equipment in general
• Technical Committee: ISO/TC 23/SC 3 - Safety and comfort
• Drafting Committee: ISO/TC 23/SC 3 - Safety and comfort
• Current Stage: 6060 - International Standard published
• Start Date: 07-Sep-2020
• Due Date: 27-Aug-2021
• Completion Date: 07-Sep-2020

Standards Content (Sample)

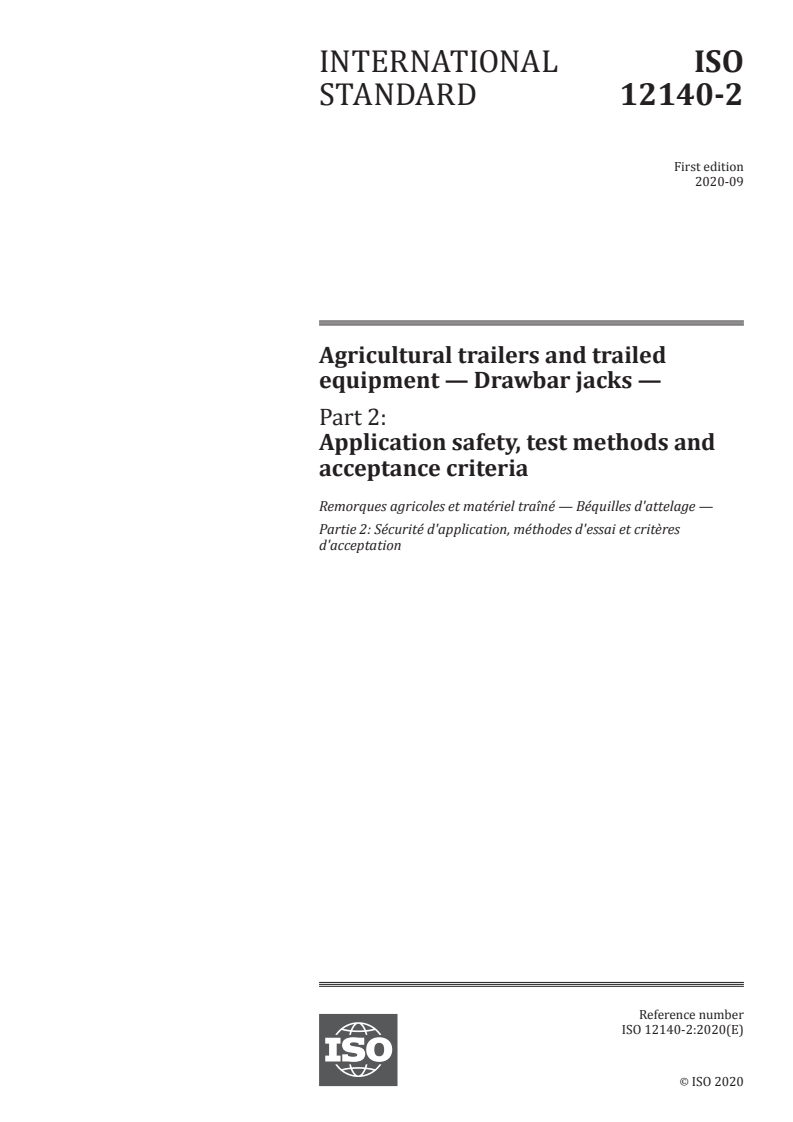

INTERNATIONAL ISO
STANDARD 12140-2
First edition
2020-09
Agricultural trailers and trailed
equipment — Drawbar jacks —
Part 2:
Application safety, test methods and
acceptance criteria
Remorques agricoles et matériel traîné — Béquilles d'attelage —
Partie 2: Sécurité d'application, méthodes d'essai et critères
d'acceptation
Reference number
ISO 12140-2:2020(E)
©
ISO 2020

---------------------- Page: 1 ----------------------
ISO 12140-2:2020(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 12140-2:2020(E)

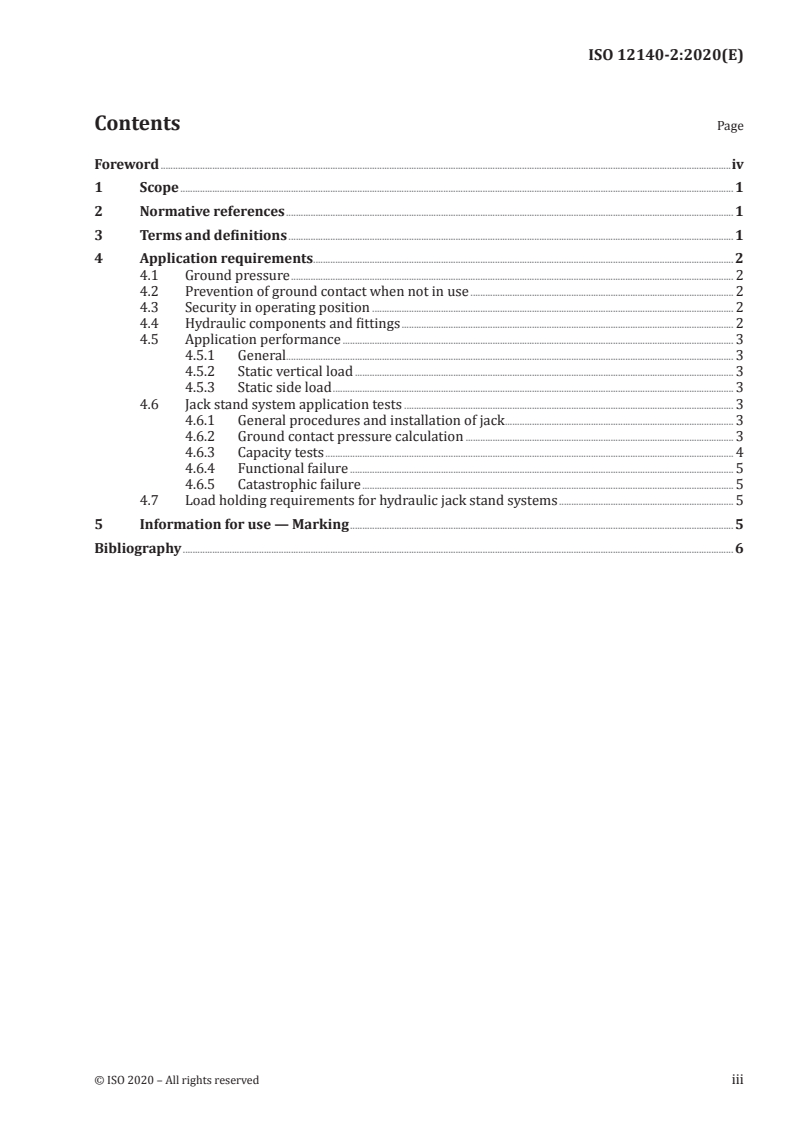

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Application requirements. 2
4.1 Ground pressure . 2
4.2 Prevention of ground contact when not in use . 2
4.3 Security in operating position . 2
4.4 Hydraulic components and fittings . 2
4.5 Application performance . 3
4.5.1 General. 3
4.5.2 Static vertical load . 3
4.5.3 Static side load . 3
4.6 Jack stand system application tests . 3
4.6.1 General procedures and installation of jack . 3
4.6.2 Ground contact pressure calculation . 3
4.6.3 Capacity tests . 4
4.6.4 Functional failure . 5
4.6.5 Catastrophic failure . 5
4.7 Load holding requirements for hydraulic jack stand systems . 5
5 Information for use — Marking . 5
Bibliography . 6
© ISO 2020 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 12140-2:2020(E)

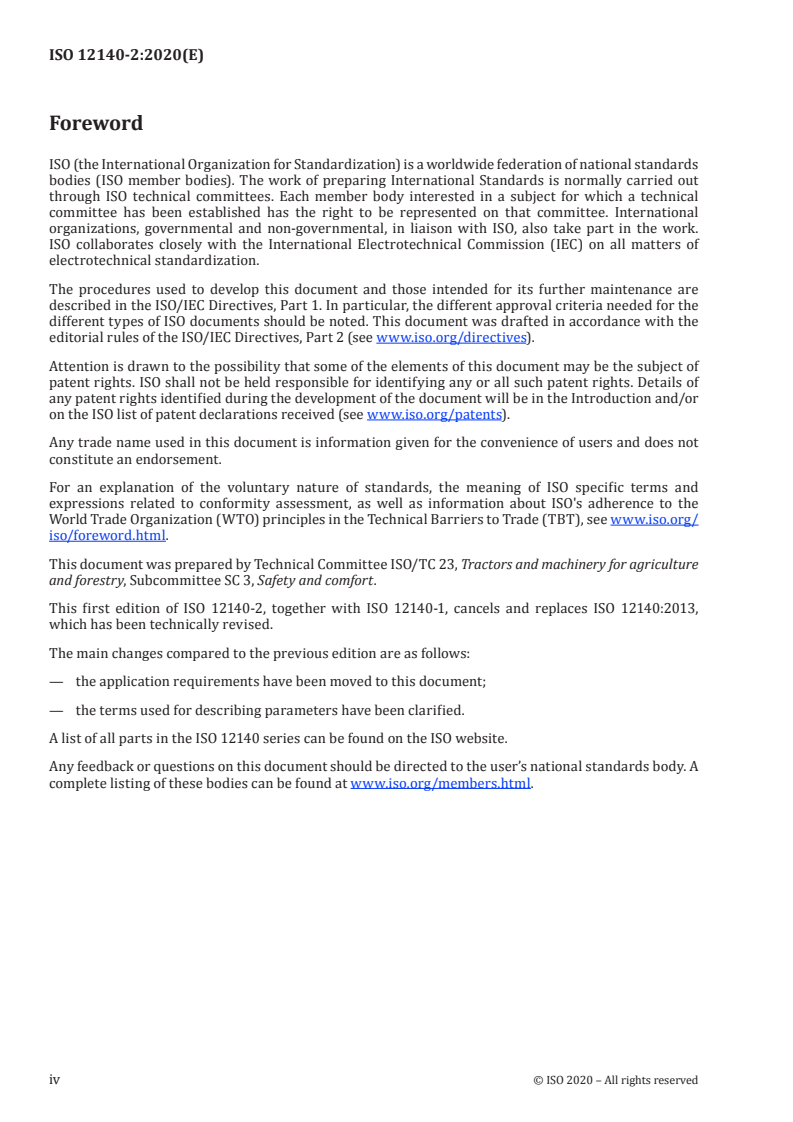

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 23, Tractors and machinery for agriculture
and forestry, Subcommittee SC 3, Safety and comfort.
This first edition of ISO 12140-2, together with ISO 12140-1, cancels and replaces ISO 12140:2013,
which has been technically revised.
The main changes compared to the previous edition are as follows:
— the application requirements have been moved to this document;
— the terms used for describing parameters have been clarified.
A list of all parts in the ISO 12140 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 12140-2:2020(E)
Agricultural trailers and trailed equipment — Drawbar
jacks —
Part 2:
Application safety, test methods and acceptance criteria
1 Scope
This document specifies safety requirements, test procedures, and establishes minimum acceptance
criteria for the application of telescopic mechanical screw- and nut-type drawbar jacks and hydraulic
drawbar jacks intended to be fitted on the implement tongue of interchangeable towed machinery and
hereafter referred to as “implement(s)” as original equipment or jacks fitted with a jack attachment mount.
This document applies to implement mounted jacks or jacks fitted with a jack attachment mount. These
jacks are used specifically for supporting the hitch points of implements during storage, lifting and
lowering of implement tongues to facilitate attaching to or disconnecting from an agricultural tractor
and levelling of machinery for stationary use.
The drawbars are those which are designed to couple with the mechanical connections of towing
vehicles.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the
...

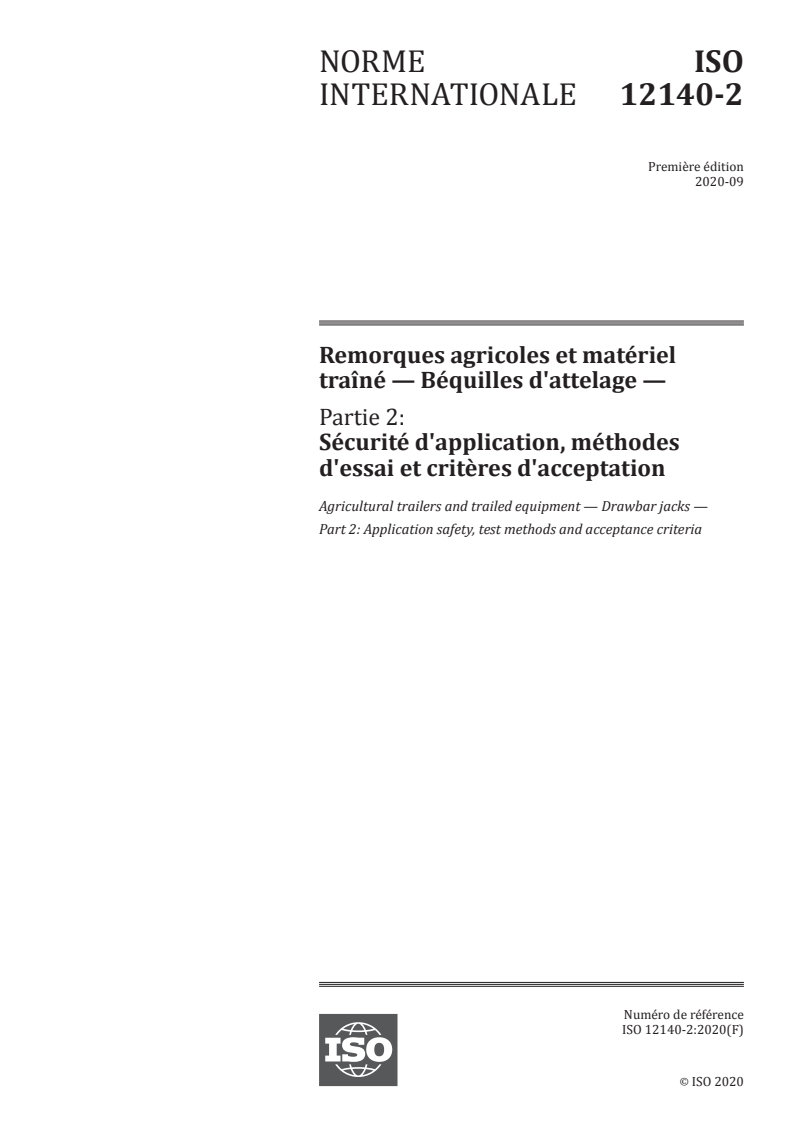

NORME ISO
INTERNATIONALE 12140-2
Première édition
2020-09
Remorques agricoles et matériel
traîné — Béquilles d'attelage —
Partie 2:
Sécurité d'application, méthodes
d'essai et critères d'acceptation
Agricultural trailers and trailed equipment — Drawbar jacks —
Part 2: Application safety, test methods and acceptance criteria
Numéro de référence
ISO 12140-2:2020(F)
©
ISO 2020

---------------------- Page: 1 ----------------------
ISO 12140-2:2020(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 12140-2:2020(F)

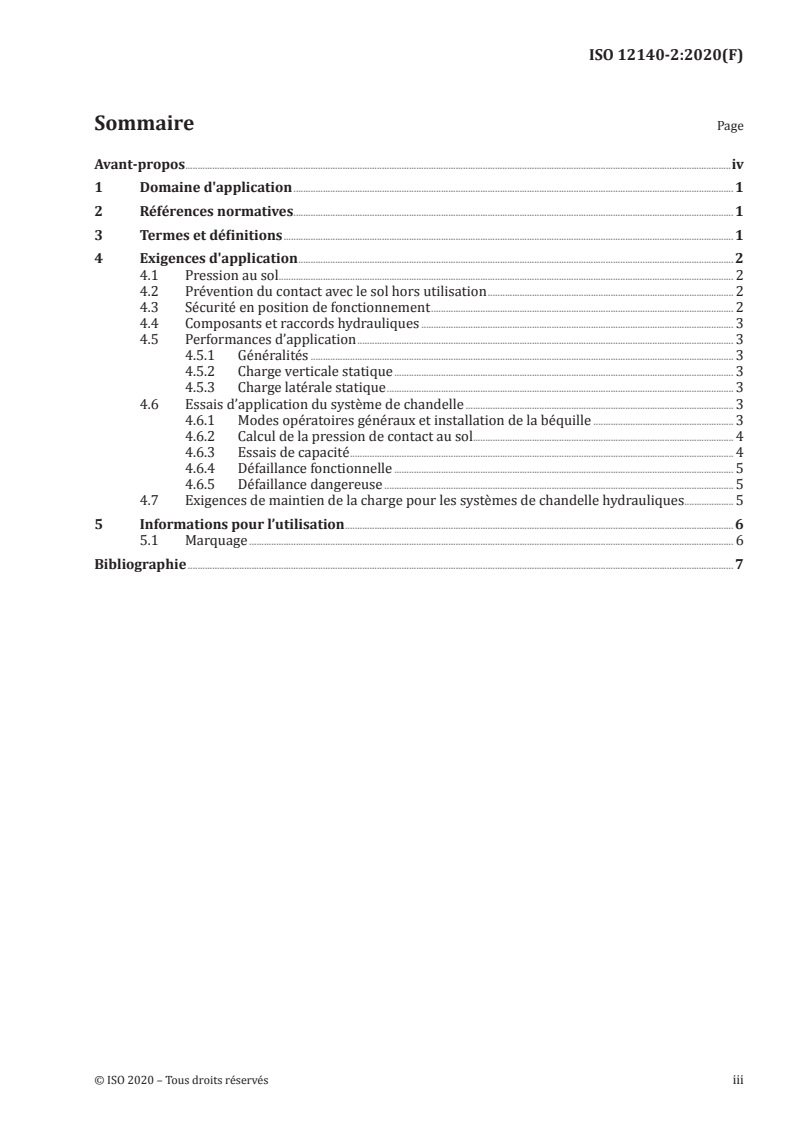

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Exigences d'application . 2
4.1 Pression au sol . 2
4.2 Prévention du contact avec le sol hors utilisation . 2
4.3 Sécurité en position de fonctionnement . 2
4.4 Composants et raccords hydrauliques . 3
4.5 Performances d’application . 3
4.5.1 Généralités . 3
4.5.2 Charge verticale statique . 3
4.5.3 Charge latérale statique . 3
4.6 Essais d’application du système de chandelle . 3
4.6.1 Modes opératoires généraux et installation de la béquille . 3
4.6.2 Calcul de la pression de contact au sol. 4
4.6.3 Essais de capacité . 4
4.6.4 Défaillance fonctionnelle . 5
4.6.5 Défaillance dangereuse . 5
4.7 Exigences de maintien de la charge pour les systèmes de chandelle hydrauliques . 5
5 Informations pour l’utilisation . 6
5.1 Marquage . 6
Bibliographie . 7
© ISO 2020 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 12140-2:2020(F)

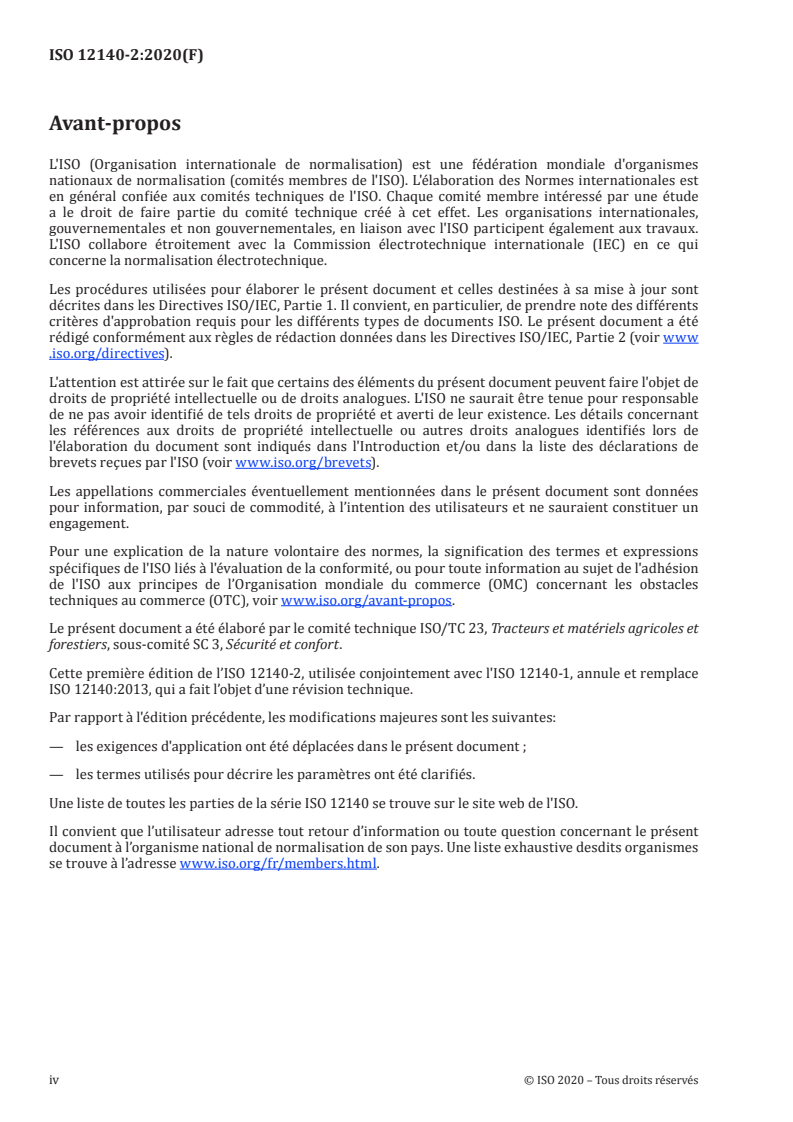

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 23, Tracteurs et matériels agricoles et
forestiers, sous-comité SC 3, Sécurité et confort.
Cette première édition de l’ISO 12140-2, utilisée conjointement avec l'ISO 12140-1, annule et remplace
ISO 12140:2013, qui a fait l’objet d’une révision technique.
Par rapport à l'édition précédente, les modifications majeures sont les suivantes:
— les exigences d'application ont été déplacées dans le présent document ;
— les termes utilisés pour décrire les paramètres ont été clarifiés.
Une liste de toutes les parties de la série ISO 12140 se trouve sur le site web de l'ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2020 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 12140-2:2020(F)
Remorques agricoles et matériel traîné — Béquilles
d'attelage —
Partie 2:
Sécurité d'application, méthodes d'essai et critères
d'acceptation
1 Domaine d'application
Le présent document spécifie les exigences de sécurité, les modes opératoires d'essai et établit les
critères d'acceptation minimaux pour l'application des béquilles d'attelage mécaniques télescopiques
de type à vis-écrou et des béquilles d'attelage hydrauliques destinées à être montées sur l'attelage
de machines remorquées interchangeables et ici appelées « équipement(s) » en tant qu'équipements
d’origine ou que béquilles équipées d’une console de fixation.
Le présent document s'applique aux béquilles montées sur équipement ou munies d'une console de
fixation. Ces béquilles sont utilisées en particulier pour supporter les points d’attelage des équipements
lors du remisage, du soulever ou abaisser les axes d'attelage, afin de faciliter leur accouplement ou leur
désaccouplement avec un tracteur agricole, et mettre à niveau le matériel pour son utilisation fixe.
Les barres d'attelage sont conçues pour être accouplées aux raccords mécaniques des véhicules
tracteurs.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 4413, Transmissions hydrauliques — Règles générales et exigences de sécurité relatives aux systèmes et
leurs composants
ISO 12140-1, Remorques agricoles et matériel traîné — Béquilles d’attelage — Partie 1: Sécurité par
conception, méthodes d’essai et critères d’acceptation
3 Termes et définitions
Pour
...
